安川伺服驱动器的常用故障代码
A.00 绝对值数据错 绝对值错误或没收到
A.02 参数中断 用户参数检测不到
A.04 参数设置错误 用户参数设置超出允许值
A.10 过流 电源变压器过流
A.30 再生电路检查错误 再生电路检查错误
A.31 位置错误脉冲溢出 位置错误,脉冲超出参数Cn-1E设定值
A.40 主电路电压错误 主电路电压出错
A.51 过速 电机转速过快
A.71 过载(大负载) 电机几秒至几十秒过载运行
A.72 过载(小负载) 电机过载下连续运行
A.80 绝对值编码器差错 绝对值编码器每转脉冲数出错ssszxx f
A.81 绝对值编码器失效 绝对值编码器电源不正常
A.82 绝对值编码器检测错误 绝对值编码器检测不正常
A.83 绝对值编码器电池错误 绝对值编码器电池电压不正常
A.84 绝对值编码器数据不对 绝对值编码器数据接受不正常
A.85 绝对值编码器转速过高 电机转速超过400转/分后编码器打开
A.A1 过热 驱动器过热
A.B1 给定输入错误 伺服驱动器CPU检测给定信号错误
安川伺服驱动器的常用故障代码
A.00 绝对值数据错 绝对值错误或没收到
A.02 参数中断 用户参数检测不到
A.04 参数设置错误 用户参数设置超出允许值
A.10 过流 电源变压器过流
A.30 再生电路检查错误 再生电路检查错误
A.31 位置错误脉冲溢出 位置错误,脉冲超出参数Cn-1E设定值
A.40 主电路电压错误 主电路电压出错
A.51 过速 电机转速过快
A.71 过载(大负载) 电机几秒至几十秒过载运行
A.72 过载(小负载) 电机过载下连续运行
A.80 绝对值编码器差错 绝对值编码器每转脉冲数出错ssszxx f
A.81 绝对值编码器失效 绝对值编码器电源不正常
A.82 绝对值编码器检测错误 绝对值编码器检测不正常
A.83 绝对值编码器电池错误 绝对值编码器电池电压不正常
A.84 绝对值编码器数据不对 绝对值编码器数据接受不正常
A.85 绝对值编码器转速过高 电机转速超过400转/分后编码器打开
A.A1 过热 驱动器过热
A.B1 给定输入错误 伺服驱动器CPU检测给定信号错误
力士乐伺服驱动器故障代码e426
1E825过电压、F277过电流、F873电源驱动板故障、F267、故障F860;Rexroth伺服驱动器维修:过载、缺相、BS红灯亮、H1数码管不亮、无报警无动作不输出、无显示、电机抖动、F30/6、内部冒烟/放炮;
1.1错误诊断信息
FF205凸轮轴故障
F207切换至未初始化运行模式
F208L电机类型已变
F209PL装载参数默认值
F211DISC-Error(1#错误)F212F212F212DISC-Errorno.2(2#错误)DISC-Errorno.3(3#错误)DISC-Errorno.4(4#错误)F217未接冷却风扇
F218放大器过热关机
F219电机过热关机
F220制动电阻器过载关机F221电机温度监控器故障
F223停止轴时的初始化过程错误
F224超过最大制动时间
F226功率部分欠电压
F228过大偏差
F229编码器1故障:象限错误
F230超过编码器1最大信号频率
F237位置指令的差值过大
F238实际速度值的差值过大 F242编码器2故障:信号幅度错误
F245编码器2故障:象限错误
F246超过编码器2最大信号频率
F248电池电压过低
F249主驱动器编码器故障:信号太小
F250目标位置预置内存溢出
F252主驱动器编码器故障:象限错误
F253增量编码器仿真:脉冲频率太高
F260指令电流极限关闭
F262状态输出口出现外部短路
F267内部硬件同步错误
F269电机制动器释放过程中错误
F276绝对编码器超出允许的窗口
F277电流测量补偿错误
F281主回路故障
F288EMD模块固件升级过程中出现错误
F291EMD模块超时
F292EMD模块过热
F294Ecox客户端超时
F296Ecox客户端数量不准确
F297Ecox客户端错误
F386电源模块没有就绪信号
C204:(伺服电机编码器接头接触不好)
C601:
C602:回零故障。
(将S-0-0288显示出来的数值写到S-0-0289上即可解决)
E257:直流限制功能发生作用。说明驱动器超载。
(青岛二厂新两鼓成型机径向后压辊电机通电后出现自激吱吱声,一会驱动器便出现报警参数E257,随后又出现F219。最后查原因是电机三相相序接错了)
E410:不能随动或扫描 0# 地址。
F219:电机过热关断。
F220: 负载势能超出伺服驱动器吸收能力。
(青岛二厂老厂18V两鼓成型机在进行第十一步侧压辊反包滚压动作时,主鼓在侧压辊反包滚压动作结束、旋转停止时,主轴伺服驱动器报警F220。而在其它正、反转动作时则没有问题。将S-0-0100参数由原来的4﹒5改变为10;将S-0-0101参数由7改变为5后将问题解决。小魏说:如果再不能解决问题,也可用将各个驱动器上顶部的L1和L2两个端子点分别串联在一起的方法加以解决)
F228:过分偏差。
(青岛二厂新两鼓成型机调试时主机鼓伺服曾经出现过这个报警,查其原因是连接编码器的齿型带过于松弛,信号跳动变化太大所致。主机机械制动闸脱离不干净或机械旋转系统捌劲,也会出现这个报警。用加大S-0-0159的值加以解决)
F237:设定的位置或速度值超出系统(伺服驱动器)允许的最大值。
(青岛黄海橡胶集团公司新厂19V两鼓成型机试车时在后压辊径向伺服驱动器上曾经出现过这个报警信号,表现为后压辊径向运转速度非常的慢。就象是齿数比给定的不对一样。但将伺服参数再次拷贝(F5)一遍就好了)
(在调试上海载重轮胎厂工业胎成型机时,当从DriveTop看完主机驱动参数将其关闭后,成型鼓正转有且正常,而反转没有,一起动便出现F237报警.经查看是S_393的最后一位由0变为1所致.复原为0便好了)
F434: 紧急停止.伺服驱动器紧急停止功能起动.
安川伺服驱动器常用故障代码
A.00 绝对值数据错
绝对值错误或没收到
A.02 参数中断
用户参数检测不到
A.04 参数设置错误
用户参数设置超出允许值
A.10 过流
电源变压器过流
A.30 再生电路检查错误
再生电路检查错误
A.31 位置错误脉冲溢出
位置错误,脉冲超出参数Cn-1E设定值
A.40 主电路电压错误
主电路电压出错
A.51 过速
电机转速过快
A.71 过载(大负载) 电机几秒至几十秒过载运行
A.72 过载(小负载) 电机过载下连续运行
A.80 绝对值编码器差错
绝对值编码器每转脉冲数出错ssszxx f
A.81 绝对值编码器失效
绝对值编码器电源不正常
A.82 绝对值编码器检测错误
绝对值编码器检测不正常
A.83 绝对值编码器电池错误
绝对值编码器电池电压不正常
A.84 绝对值编码器数据不对
绝对值编码器数据接受不正常
A.85 绝对值编码器转速过高
电机转速超过400转/分后编码器打开
A.A1 过热
驱动器过热 A.B1 给定输入错误
伺服驱动器CPU检测给定信号错误
A.C1 伺服过运行
伺服电机(编码器)失控
A.C2 编码器输出相位错误
编码器输出A、B、C相位出错
A.C3 编码器A相B相断路
编码器A相B相没接
A.C4 编码器C相断路
编码器C相没接
A.F1 电源缺相
主电源一相没接
A.F3 电源失电
安川伺服驱动器的常用故障代码
绝对值数据错绝对值错误或没收到
参数中断用户参数检测不到
参数设置错误用户参数设置超出允许值?
过流电源变压器过流
再生电路检查错误再生电路检查错误
位置错误脉冲溢出位置错误,脉冲超出参数Cn-1E设定值
主电路电压错误主电路电压出错
过速电机转速过快
过载(大负载)电机几秒至几十秒过载运行
过载(小负载)电机过载下连续运行
绝对值编码器差错绝对值编码器每转脉冲数出错ssszxxf
绝对值编码器失效绝对值编码器电源不正常
绝对值编码器检测错误绝对值编码器检测不正常
绝对值编码器电池错误绝对值编码器电池电压不正常
绝对值编码器数据不对绝对值编码器数据接受不正常
绝对值编码器转速过高电机转速超过400转/分后编码器打开
过热驱动器过热
给定输入错误伺服驱动器CPU检测给定信号错误
伺服过运行伺服电机(编码器)失控
编码器输出相位错误编码器输出A、B、C相位出错
编码器A相B相断路编码器A相B相没接
编码器C相断路编码器C相没接
电源缺相主电源一相没接
电源失电电源被切断
CPF00手持传输错误1通电5秒后,手持与连接仍不对
CPF01手持传输错误2传输发生5次以上错误
无错误操作状态不正常
安川伺服报警代码
报警代码 报警名称 主要内容
绝对值数据错误 不能接受绝对值数据或接受的绝对值数据异常
参数破坏 用户常数的“和数校验”结果异常
用户常数设定错误 设定的“用户常数”超过设定范围
电流过大 功率晶体管电流过大
测出再生异常 再生处理回路异常
位置偏差脉冲溢出 位置偏差脉冲超出了用户常数“溢出(Cn-1E)”的值
测出主回路电压异常 主回路异常
速度过大 电机的回转速度超出检测电平 超高负荷 大幅度超过额定转矩运转数秒-数十秒
超低负荷 超过额定转矩连续运转
绝对值编码器错误 绝对值编码器一转的脉冲数异常
绝对值编码器备份错误 绝对值编码器的三个电源(+5v,电池组内部电容器)都没电了
安川伺服驱动器的常用故障代码
A.00 绝对值数据错 绝对值错误或没收到
A.02 参数中断 用户参数检测不到
A.04 参数设置错误 用户参数设置超出允许值
A.10 过流 电源变压器过流
A.30 再生电路检查错误 再生电路检查错误
A.31 位置错误脉冲溢出 位置错误,脉冲超出参数Cn-1E设定值
A.40 主电路电压错误 主电路电压出错
A.51 过速 电机转速过快
A.71 过载(大负载) 电机几秒至几十秒过载运行
A.72 过载(小负载) 电机过载下连续运行
A.80 绝对值编码器差错 绝对值编码器每转脉冲数出错ssszxx f
A.81 绝对值编码器失效 绝对值编码器电源不正常
A.82 绝对值编码器检测错误 绝对值编码器检测不正常
A.83 绝对值编码器电池错误 绝对值编码器电池电压不正常
A.84 绝对值编码器数据不对 绝对值编码器数据接受不正常
A.85 绝对值编码器转速过高 电机转速超过400转/分后编码器打开
A.A1 过热 驱动器过热
A.B1 给定输入错误 伺服驱动器CPU检测给定信号错误
SERCOS
通讯灯下面图
示:在伺
服驱动
上,
SERCOS通
讯卡上面
三个
SERCOS通
讯灯的位
置。
Rec_T 和
Tra_T 灯
分别亮成
绿色,表
示接收和
传送。
当SERCOS
通讯出现
错误,错
误灯Error
亮起红色
。
警告代码名称警告内容
n01I²t警告电流极限“
I²t 信息”
参数设置过
大
n02制动功率功率极限“
最大制动功
率”参数设
置过大
n03跟踪误差跟踪错误极
限“跟踪错
误”参数设
置过大
n04监控响应监控应答
(fieldbus
)被激活
n05主相位主相位丢失
“缺少主相
位”参数是
在单相运转
下不能工作
n06极限开关1通过软件极
限开关1
n07极限开关2通过软件极
限开关22007.1.29 伺服驱动器说明n08伺服任务错
误一个错误的
伺服任务启
动
n09无“HOME”
参考点伺服程序在
没有设置“
HOME”参照
点的情况下
启动
n10正极限正极限开关
激活
n11负极限负极限开关
激活
n12默认值只对于“
HIPERFACE
”电机默认
值被装载
n13SERCOS接口SERCOS接口
没正确连接
n14HIPERFACE
参考模式当
HIPERFACE
参考模式激
活时尝试复
位
n15表格错误速度电流表
格“
INXMODE 35
”错误
n16...n31保留保留
n32硬件测试版
本硬件不是一
个公开的测
试版本
A复位数字输入X
的“
DIGITAL IN
x”复位被
激活
警告代码错误内容发生原因及
纠正错误
F01驱动器热接
收器过热1.改善通风
2.减少
motion工作
循环
F02直流电压超
极限1.检查参数
“主电源电
压”的电流
设定2.电源电压
太高,使用
调压器3.制动功率
极限超范
围,调整伺
服或安装大
制动电阻器
F03跟踪错误超
过极限1.增加Irms
或 Ipeak峰
值(保持在
电机使用范围内)2.SW 斜坡
参数设置太
大
F04反馈信号错
误或不正确1.反馈装置
有缺陷2.检查“反
馈类型”参3.检查反馈
线缆和连接
F05直流电压比
工厂预设值
(100V)低F06电机过热1.Irms 或
Ipeak 设置2.电机缺陷

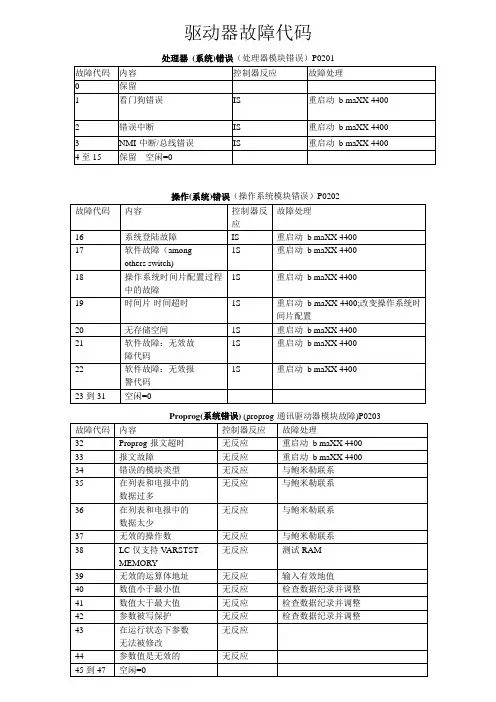

驱动器故障代码
处理器 (系统)错误(处理器模块错误)P0201
故障代码 内容 控制器反应 故障处理
0 保留
1 看门狗错误 IS 重启动 b maXX 4400
2 错误中断 IS 重启动 b maXX 4400
3 NMI-中断/总线错误 IS 重启动 b maXX 4400
4至15 保留 空闲=0
操作(系统)错误(操作系统模块错误)P0202
故障代码 内容 控制器反应 故障处理
16 系统登陆故障 IS 重启动 b maXX 4400
17 软件故障(among
others switch) 1S 重启动 b maXX 4400
18 操作系统时间片配置过程中的故障 1S 重启动 b maXX 4400
19 时间片-时间超时 1S 重启动 b maXX 4400;改变操作系统时间片配置
20 无存储空间 1S 重启动 b maXX 4400
21 软件故障:无效故
障代码 1S 重启动 b maXX 4400
22 软件故障:无效报
警代码 1S 重启动 b maXX 4400
23到31 空闲=0
Proprog(系统错误) (proprog-通讯驱动器模块故障)P0203
故障代码 内容 控制器反应 故障处理
32 Proprog-报文超时 无反应 重启动 b maXX 4400
33 报文故障 无反应 重启动 b maXX 4400
34 错误的模块类型 无反应 与鲍米勒联系
35 在列表和电报中的
数据过多 无反应 与鲍米勒联系
36 在列表和电报中的
数据太少 无反应 与鲍米勒联系
37 无效的操作数 无反应 与鲍米勒联系
38 LC仅支持VARSTST_
MEMORY 无反应 测试RAM
39 无效的运算体地址 无反应 输入有效地值
40 数值小于最小值 无反应 检查数据纪录并调整
41 数值大于最大值 无反应 检查数据纪录并调整
1 诊断信息 F和诊断信息 E的说明
1.1 错误诊断信息 F
F205 凸轮轴故障
F207 切换至未初始化运行模式.
F208 UL电机类型已变
F209 PL装载参数默认值
F211 DISC – Error no.1(#1错误)
F212 DISC – Error no.2(#2错误)
F212 DISC – Error no.3(#3错误)
F212 DISC – Error no.4(#4错误)
F217 未接冷却风扇
F218 放大器过热关机
F219 电机过热关机
F220 制动电阻器过载关机
F221 电机温度监控器故障
F223 停止轴时的初始化过程错误
F224 超过最大制动时间DKC 故障诊断F226 功率部分欠电压
F228 过大偏差
F229 编码器 1故障:象限错误
F230 超过编码器 1最大信号频率
F236 位置反馈的差值过大
F237 位置指令的差值过大
F238 实际速度值的差值过大
F242 编码器 2故障:信号幅度错误
F245 编码器 2故障:象限错误
F246 超过编码器 2最大信号频率
F248 电池电压过低
F249 主驱动器编码器故障:信号太小
F250 目标位置预置内存溢出
F252 主驱动器编码器故障:象限错误
F253 增量编码器仿真:脉冲频率太高
F260 指令电流极限关闭
F262 状态输出口出现外部短路
F267 内部硬件同步错误
F269 电机制动器释放过程中错误
F276 绝对编码器超出允许的窗口
F277 电流测量补偿错误
F281 主回路故障
F288 EMD模块固件升级过程中出现错误
F291 EMD模块超时
F292 EMD模块过热
F294 Ecox客户端超时
F296 EcoX客户端数量不正确
F297 EcoX客户端错误
F386 电源模块没有就绪信号
F401 双 MST故障关机
F402 双 MDT故障关机
F403 通信阶段关机
F404 阶段前进过程中出现错误
F405 阶段后退过程中出现错误
F406 阶段切换无就绪信号

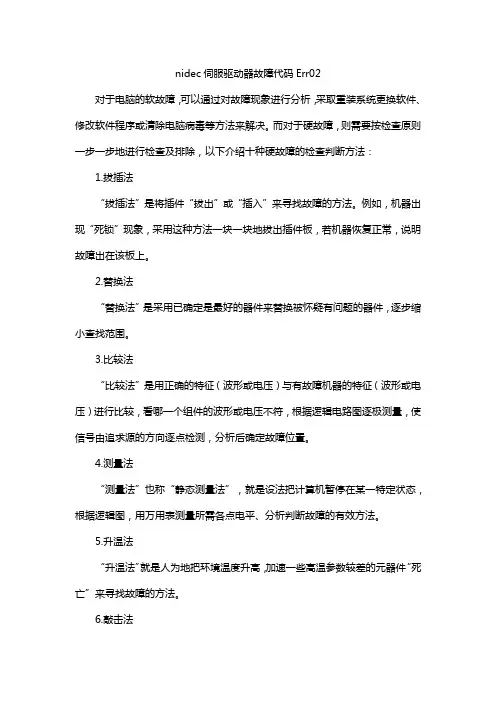

nidec伺服驱动器故障代码Err02
