一起KBZ-400馈电开关故障分析及处理

收稿日期：2018－11－26一起KBZ -400馈电开关故障分析及处理刘建平（大同煤矿集团有限责任公司综采装备安装分公司，山西大同037003）摘要：基于一起KBZ 馈电开关无法正常吸合的故障，详细阐述了KBZ 馈电开关的具体检修过程，包括其故障点的查找、分析以及具体处理方法，并总结了井下电气设备故障查找的一些简单方法，以期为同类KBZ 馈电开关故障的解决提供参考。

关键词：馈电开关；故障；查找；处理中图分类号：TM762文献标识码：A文章编号：1009－9492(2019)07－0191－02Analysis and Treatment of a KBZ-400Feed Switch FaultLIU Jian-ping（Datong Coal Mining Group Co.，Ltd.Fully Mechanized Equipment Installation Branch ，Datong 037003，China ）Abstract:It is based on the failure of a KBZ feed switch that cannot be properly sucked.The detailed maintenance process of the KBZ feed switch wasdescribed in detail ，including the search ，analysis and specific treatment methods of the fault point ，and the fault finding of the underground electrical equipment is summarized.Some simple methods to provide reference for the solution of similar KBZ feed switch faults.Key words:feed switch ；fault ；search ；processingDOI:10.3969/j.issn.1009-9492.2019.07.0661发生经过2018年4月，同煤集团名下某煤矿井下风巷中的KBZ-400馈电开关的放置地点发生更换，并未将控制线、供电电缆等进行更改，为使电缆吊挂保持有序，仅仅对电缆进行再次整理。

算机井上 、 井 下联 网 （ 目前 ， 此 项 功 能 没 有 在 大 峰露 天煤矿 使用 ） 。
（ ６ ０ ０ ） 型智能真空馈 电开关 ， 投入井下使用 ， 该馈电开
关具 有欠 压 、 过载 、 短路 、 漏 电闭锁 、 漏 电保 护 、 选 择性
漏电保护 、 风电闭锁 、 瓦斯闭锁 、 高低压连锁及 电度计 量等功能 ，对矿井 的安全生产起 到了举足轻重的作
Ｋ Ｂ Ｚ 一 ４ ０ ０ ／ １ １ ４ ０ （ ６ ０ ０ ） 矿用 隔爆型智能真空馈 电开关
控制 回路对地电阻要求大于 １ ０ ０ Ｍｎ） 。③进行通电 实验 ， 主要检查 断路器 分 、 合是否灵敏可靠 ， 保护器 的各种参数显示是否正常。
当以上检查内容全部符合要求后 ， 即可签发“ 电
和预 防措 施 。
关键 词 ： 智能 型 馈 电开关 应 用 故 障处理 预 防措 施 中 图分类 号 ： Ｔ Ｄ ６ １ 文献标 识码 ： Ｂ 文章 编号 ： １ ６ ７ ４ — ８ ４ ９ ２ （ ２ ０ １ ３） ０ １ — ０ ４ １ — ０ ３
１ 概 述
Hale Waihona Puke 三相 电流 ， 系统电压 、 电网对地绝缘电阻及各种故障
显示 ， 并具备故障查询功能。②在开关不打开前门的
情 况 下 ，通 过 液 晶汉 显 中文 菜 单 ，实 现人 机 对 话 功 能， 实 现各 种保 护参 数 的整定 调整 。③具 有计 算机 通
讯接 口， 可远距离传输开关状态 、 电流 、 电压 ， 实现计
可外接远方分离按钮 ， 可组成系统使用 ， 也可单独使 用， 并有分 电、 瓦斯 电闭锁 、 超温报警 、 高低压连锁及 电度计量功能 ， 使用 Ｄ Ｓ Ｐ微处理器保护 ， 具有Ｒ Ｓ 一 ４ ８ ５

② 可按上移或下移键定位显示绝缘电阻，按返回键回电压 显示屏；不按键3分钟自动返回。
③ 按设置键可进入参数设置状态。
b) 运行状态（合闸状态）： ① 轮流显示三相电流值。
② 按上移或下移键可定位显示 A、B、C、三相电流中的任意 一相电流值，按返回键返回。
③ 按设置键可查看设置参数。
④ 运行状态时不能整定参数。
1.3产品防爆型式
矿用隔爆型；防爆标志：ExdI。
二 漏电保护原理
2.2.1 选择性漏电保护：采用功率方向法原理。即：根据零序 电流和零序电压的电位及零序电压和零序电流的相位关系来 判断是否有漏电故障，原理图中SK为三相电抗器组成人为中 性点，漏电时取得零序电压信号经C1、TC2移相后送入综合保 护器的Uo脚，零序电流信号由零序电流互感器取得直接送入 综合保护器的Io脚；当线路分布电容不足时，零序互感器感 应的电流信号过小达不到门槛值，必须加三相对地分布电容 进行补偿（补偿电容大小范围：0.22μf～1μf之间），两路信 号经综合保护器进行处理，当满足所设定的预值时，再比较 零序电流信号与零序电压信号的相位关系，当两者均符合以 上条件，则综合保护器内继电器动作S断开、F闭合→KA线圈 失电→辅助KA-1闭合→直流电压经YC脱扣线圈→KA-1形成回 路，断路器QF分闸，实现选漏保护功能。
(c) 故障状 态（分 闸）：系 统出现故 障，延时 期间故障 指示灯闪 烁，跳闸 后显示故 障信息； 按返回键 返回。
6.2.2 参数设置操作步骤： 设置指示灯亮[①.返回 (复位)； ②.上移； ③. 下移； ④.设置(确认)]
(a) 在正常分闸状态按 设置键，设置指示灯亮， 进入参数设置状态，第 一次调整额定电流；按 上移或下移
键调整参数，按设置键 保存设置并进入下一个 参数设置状态。

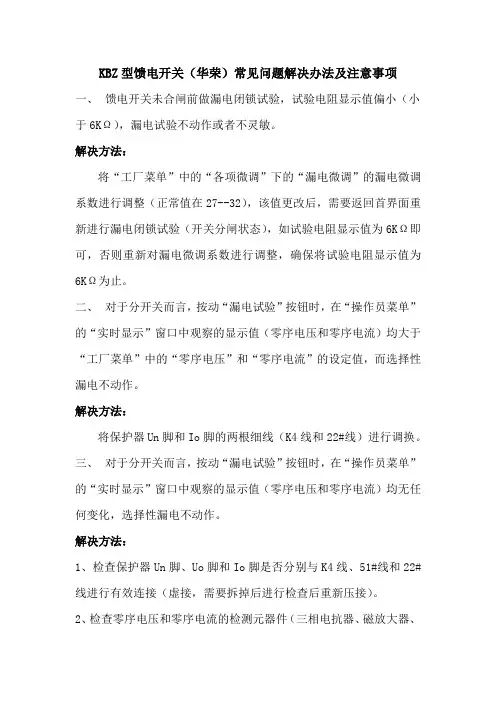

KBZ型馈电开关（华荣）常见问题解决办法及注意事项一、馈电开关未合闸前做漏电闭锁试验，试验电阻显示值偏小（小于6KΩ），漏电试验不动作或者不灵敏。

解决方法：将“工厂菜单”中的“各项微调”下的“漏电微调”的漏电微调系数进行调整（正常值在27--32），该值更改后，需要返回首界面重新进行漏电闭锁试验（开关分闸状态），如试验电阻显示值为6KΩ即可，否则重新对漏电微调系数进行调整，确保将试验电阻显示值为6KΩ为止。

二、对于分开关而言，按动“漏电试验”按钮时，在“操作员菜单”的“实时显示”窗口中观察的显示值（零序电压和零序电流）均大于“工厂菜单”中的“零序电压”和“零序电流”的设定值，而选择性漏电不动作。

解决方法：将保护器Un脚和Io脚的两根细线（K4线和22#线）进行调换。

三、对于分开关而言，按动“漏电试验”按钮时，在“操作员菜单”的“实时显示”窗口中观察的显示值（零序电压和零序电流）均无任何变化，选择性漏电不动作。

解决方法：1、检查保护器Un脚、Uo脚和Io脚是否分别与K4线、51#线和22#线进行有效连接（虚接，需要拆掉后进行检查后重新压接）。

2、检查零序电压和零序电流的检测元器件（三相电抗器、磁放大器、零序电流互感器）。

对于三相电抗器而言，三相线分别对中性点（41#线）的电阻值约1.3KΩ左右；对于磁放大器而言，输入端（41#线和39#线）电阻值约200Ω左右，输出端（K4线和49#线）电阻值约3Ω左右；对于零序电流互感器而言，输出（两根细线K4线和22#线）之间的的电阻值约20Ω左右。

四、一台总开关下的每台分开关做选择性漏电试验时，各分开关显示的零序电压值偏小（1.5V以下）。

解决方法：将总开关的组容吸收器的中性点（电阻侧公共点）接地即可。

五、移动变电站下开关上电后，低压侧保护箱显示绝缘值偏低（小于200KΩ）。

解决方法：1、检查下级开关负荷侧绝缘值状况（检查接头状况、主回路是否潮湿、主电缆有无破损、下级开关电源侧有无问题）。

1
一 用途及使用条件
1、KBZ－400（200）/1140（660）矿用隔爆型真空馈电开关主要适应于煤矿井下和周围介 质中含有甲烷煤尘混合物的爆炸气体环境中，在交流 50Hz，电压 1140V、660V，额定电流 至 400A．及以下三相中性点不接地的线路中，作为配电系统的后备保护开关或矿用隔爆型 移动变电站的低压侧真空馈电开关使用。也可作为大容量电动机不频繁起动控制之用。当供 电电路中出现过载、短路、断相及三相不平衡、漏电时能自动切断电源。设计制造符合 GB3836.1～3－2000《爆炸性气体环境用电气设备》和 MT871－2000《《矿用隔爆型低压交 流真空馈电开关》之规定。 2、本真空馈电开关，适用于含有爆炸性气体(甲烷)和煤尘的矿井中，但周围介质中不含有 破坏金属、绝缘的活动性化学物质。开关在下列环境条件下使用方能可靠地工作：
*.***Ue 可调，默认为 1.200Ue
10
过压动作
****S
可设定为 1S、3S 、5S、10S、30S 或关闭
11
漏电电阻
***KΩ 指漏电动作允许上限值
12
漏电延时
*****mS 作总开关时一般设定 350mS，分开关为 30mS
13
零序电流
***.*mA 调节零序电流的灵敏度
14
零序电压
Ia（A）**** Ib（A）**** Ic（A）**** **-** **:**:**
漏电电阻 ***KΩ 总开关 合闸 零序电流 ***.*mA 零序电压 ****V
COS(Φa Φb Φc )
1.00 1.00 1.00 有功功率 ***Kwh 有功功率 ***KVar
1.2、按“向下”键可锁定测量值界面 1.3、按“确定”按键进入一级菜单

论KJZ-400型永磁开关黑屏故障检修摘要：KBZ5-400/1140矿用隔爆真空开关目前在煤矿井下广泛使用。

井下采掘电钳工应该掌握该开关检修技能，在开关安装或发生故障时能够迅速判断和排除，确保机电设备的运行正常。

现对黑屏故障现象进行分析，并提出处理方法。

关键词：开关; 故障; 检测; 判断方法一、前言KBZ5-400/1140（660）矿用隔爆型真空馈电开关（以下简称馈电开关），适用于具有爆炸性气体混合物（甲烷）和煤尘的煤矿井下，在交流50Hz，电压为1140V或660V的供电网络中，作为供电系统的总开关或分支开关，也可作为大容量电动机不频繁起动之用。

当供电系统出现过载、短路故障时，馈电开关能根据需要自动地切断电路，作为分支开关使用时还具有漏电保护功能，开关还具有选择性漏电保护功能、试验按钮和显示工作、故障状态的观察窗。

二、工作原理电路如图所示：电源变压器：一次电压1140/660V；二次电压为127V经保险FU2给断路器ZN（2）（3）供电；经FU3给综合保护器BH提供24V电源。

接通电源，合上转换开关后，保护器得电，进行绝缘检测，绝缘达到要求后，保护器开关动作，内部继电器BH吸合，触点320-307、307-311闭合，310-311触点断开。

按下合闸按钮SB1，通过306-320的闭合触点，断路器合闸线圈317-318得电，断路器主触头闭合（合闸）。

按下分闸按钮SB2时，保护器310-311触点闭合，分闸线圈315-316得电，断路器断开（分闸）。

有故障时使310-311触点闭合，分闸线圈得电，断路器断开（分闸）。

三、开关不起动故障现象及检测方法1.黑屏显故障原因：一是变压器一次回路不能正常供电；二是变压器二次侧127V供电回路不正常。

2.故障检测方法：观察变压器一次回路，电源接线端子的位置是否正常，如果供电电压为660V,若端子错接到1140V端子上，由于电压不足，导致开关不能起动；如果供电电为1140V，若端子接到660V端子上，由于电压过大，导致变压器烧坏，开关不能起动。

KBZ-400真空智能断电器的原理、注意事项及常见故障排除1. 原理KBZ-400真空智能断电器是一种用于保护电力设备的断电保护装置。

其工作原理如下：- 真空断路器：KBZ-400真空智能断电器采用真空断路器作为主要的断电保护装置。

真空断路器由真空瓶、弹簧机构和触头组成。

当电力设备发生过载或短路时，真空断路器能够迅速切断电路，保护电力设备免受损坏。

真空断路器：KBZ-400真空智能断电器采用真空断路器作为主要的断电保护装置。

真空断路器由真空瓶、弹簧机构和触头组成。

当电力设备发生过载或短路时，真空断路器能够迅速切断电路，保护电力设备免受损坏。

- 智能控制单元：KBZ-400真空智能断电器还配备了一个智能控制单元，用于监测电力设备的电流和电压。

当电流或电压超过设定的阈值时，智能控制单元会发送信号给真空断路器，触发断电保护机制。

智能控制单元：KBZ-400真空智能断电器还配备了一个智能控制单元，用于监测电力设备的电流和电压。

当电流或电压超过设定的阈值时，智能控制单元会发送信号给真空断路器，触发断电保护机制。

2. 注意事项在安装和使用KBZ-400真空智能断电器时，需要注意以下事项：- 安装位置：将KBZ-400真空智能断电器安装在离电力设备近的位置，以便迅速切断电路。

同时，确保安装位置通风良好，避免过热或受潮。

安装位置：将KBZ-400真空智能断电器安装在离电力设备近的位置，以便迅速切断电路。

同时，确保安装位置通风良好，避免过热或受潮。

- 维护与检修：定期对KBZ-400真空智能断电器进行维护和检修，清洁断路器的接触面，确保其正常工作。

在检修过程中，务必切断电源并进行安全操作。

维护与检修：定期对KBZ-400真空智能断电器进行维护和检修，清洁断路器的接触面，确保其正常工作。

在检修过程中，务必切断电源并进行安全操作。

- 防止外界干扰：避免将KBZ-400真空智能断电器安装在强电磁场或强振动的环境中，以免影响其正常工作。

KBZ-400常见故障分析及处理1.送电后显示屏不亮故障原因分析及处理（1）主回路无电，检查上级电源，重新送电（2）万能转换开关SW5损坏，重新更换（3）保险F0损坏，更换保险（4）变压器BT1损坏，更换变压器（5）显示屏插头没插好或显示屏坏，检查并处理显示屏插头，更换显示屏2.送电后，按下启动按钮无反应（1）智能保护器损坏，更换保护器（2）断路器损坏，更换断路器（3）1、控制回路保险F1损坏，更换保险；2、控制回路的整流桥坏，更坏整流桥；3、合闸电磁铁坏，更换合闸电磁铁（4）时间继电器损坏，更换时间继电器（5）中间继电器HZ损坏，更换继电器（6）先导回路没导通：1、合闸按钮坏，更换按钮；2、闭锁继电器接点不通，检查处理；3、F2、F3、F4损坏，逐一排查更换（7）综合控制器保险、继电器坏，检查处理更换3.开关启动后不能停止（1）分闸按钮损坏，更换分闸按钮（2）断路器损坏，更换断路器（3）KDB保护器损坏，更换保护器（4）分励线圈坏或行程不合适，检查处理（5）断路器行程开关分励回路接点不通，检查处理4.显示漏电闭锁故障（1）主回路漏电，检查主回路负载，排除漏电（2）漏试按钮损坏，更换漏试按钮（3）智能综合保护器损坏，更换保护器（4）负荷侧线路设备有漏电现象或接地线与接线柱触碰，检查摇测线路逐一排除，接地线接线工艺符合标准5.过流、短路不跳闸（1）电流互感器损坏，更换电流互感器（2）智能综合保护器损坏，更换保护器（3）断路器机构卡滞，检查处理（4）分励线圈坏，检查并处理6.漏电试验不跳闸（1）漏试按钮损坏，更换漏试按钮（2）智能保护器损坏，更换保护器（3）中间继电器ZJ2损坏，更换中间继电器（4）保护器损坏，更换保护器（5）试验电阻坏、接触不好，检查更换试验电阻（6）接地线不通，检查确保接地线完好（7）接地阻值过大，降低接地电阻7.显示欠压故障（1）主回路电压过低，检查主回路，重新送电（2）变压器一次侧电压等级选择错误，重新连接8.启动后不自保（1）断路器机械结构损坏，更换断路器（2）手动分闸按钮没有弹出或弹出不到位，检查处理（3）无压线圈不带电或行程不合适，检查处理。
