超外差收音机的组装与调试实训报告

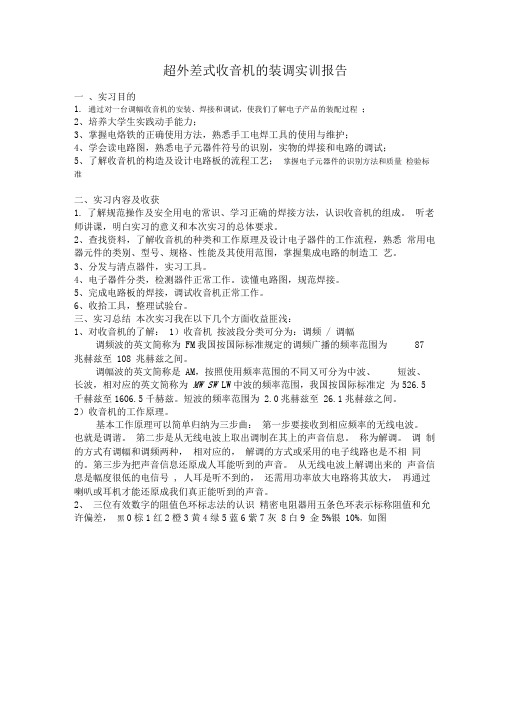

超外差式收音机的装调实训报告一、实习目的1. 通过对一台调幅收音机的安装、焊接和调试，使我们了解电子产品的装配过程；2、培养大学生实践动手能力；3、掌握电烙铁的正确使用方法，熟悉手工电焊工具的使用与维护；4、学会读电路图，熟悉电子元器件符号的识别，实物的焊接和电路的调试；5、了解收音机的构造及设计电路板的流程工艺；掌握电子元器件的识别方法和质量检验标准二、实习内容及收获1.了解规范操作及安全用电的常识、学习正确的焊接方法，认识收音机的组成。

听老师讲课，明白实习的意义和本次实习的总体要求。

2、查找资料，了解收音机的种类和工作原理及设计电子器件的工作流程，熟悉常用电器元件的类别、型号、规格、性能及其使用范围，掌握集成电路的制造工艺。

3、分发与清点器件，实习工具。

4、电子器件分类，检测器件正常工作。

读懂电路图，规范焊接。

5、完成电路板的焊接，调试收音机正常工作。

6、收拾工具，整理试验台。

三、实习总结本次实习我在以下几个方面收益匪浅：1、对收音机的了解： 1）收音机按波段分类可分为：调频 / 调幅调频波的英文简称为 FM我国按国际标准规定的调频广播的频率范围为87 兆赫兹至 108 兆赫兹之间。

调幅波的英文简称是 AM，按照使用频率范围的不同又可分为中波、短波、长波，相对应的英文简称为MW SW LW中波的频率范围，我国按国际标准定为526.5千赫兹至1606.5千赫兹。

短波的频率范围为 2.0兆赫兹至 26.1兆赫兹之间。

2）收音机的工作原理。

基本工作原理可以简单归纳为三步曲：第一步要接收到相应频率的无线电波。

也就是调谐。

第二步是从无线电波上取出调制在其上的声音信息。

称为解调。

调制的方式有调幅和调频两种，相对应的，解调的方式或采用的电子线路也是不相同的。

第三步为把声音信息还原成人耳能听到的声音。

从无线电波上解调出来的声音信息是幅度很低的电信号 , 人耳是听不到的，还需用功率放大电路将其放大，再通过喇叭或耳机才能还原成我们真正能听到的声音。

组装收音机实习报告4篇组装收音机实习报告篇1一：实习名称：收音机的组装二：实习目的：1.熟识手工焊锡的常用工具的使用及其修理与护理。

2.基本把握手工电烙铁的焊接技术，能够的完成简洁电子产品的安装与焊接，熟识电子产品的安装工艺的生产流程。

3.了解超外差式收音机的组成与工作原理。

4.学会各种基本电子元件的识别与参数推断。

5.了解晶体管在电子电路中的用处与用法。

三：收音机工作原理收音机的原理是把从天线接收到的高频信号，经检波还原成音频信号，送到扬声器变成音波，是把接收到的电台高频信号用一个变频级电路将它转化为频率固定的中频信号，然后再对这中频信号进行多级放大，再检波低放。

由于不同频率无线点播用处较广，接受的电波较多。

所以音频信号会相互干扰，导致音效不好，所以当要选择所需的电台并把不要的信号“滤掉”。

收听广播时，使用选台按钮，由于中频固定，中放的增益可以做的较大，工作较稳定，检波器获得足够大的信号，从而使整机输出音质较好的音频信号。

因此中频调谐放大电路选择性好，增效高又不易自激，灵敏度和选择性都可以改善，而且整个波段接收灵敏度匀称。

四：试验材料电烙铁：外热式电烙铁，功率30W，烙铁头铜质。

焊锡，螺丝刀，镊子，各种收音机零件。

五：实习内容1：电烙铁的使用：使用电烙铁时，必需掌握好烙铁温度与焊接时间，由于烙铁温度太低熔化不了焊锡，温度太高会使烙铁“烧死”，电烙铁停留时间太短，焊锡不易熔化形成“虚焊”，焊接时间太长又简单损坏元器件。

2：元器件的识别：电路板上涉及许多元件，比方：二极管，三极管，电阻，电容，变压器，集成块等等。

电阻需要按色环区分其电阻。

二极管电解电容器的正负极，三极管的三个引脚连接挨次等等都是应当留意的事项。

六：实习心得这次组装收音机应当算作胜利吧。

装上电池，我渐渐地调整收到了四个台，虽然都不是很清楚，但收音机终于是响了，这让我心里还是蛮兴奋的，自己对它花费了那么多的心血，它最终没回报我一个“一声不吭”这让我还是挺欣慰的。

超外差收音机实习报告一．超外差收音机工作原理1.概述超外差式收音机的特点是，它不直接放大广播信号，而是通过一个叫变频级的电路将接收的任何一个频率的广播电台信号变成一个固定中频信号(我国规定中频频率是465 KHz)，由中频放大器进行放大，然后进行检波，得到音频信号，最后通过功率放大推动扬声器工作。

其优点是灵敏度高，选择性好，音质好（通频带宽），工作稳定（不容易自激），同时也有缺点，比如镜像干扰（比接收频率高两个中频的干扰信号）、假响应（变频电路的非线性）等。

目前调频式或调幅式收音机，一般都采用超外差式。

2.电路的工作原理超外差收音机原理图如图下所示。

1）输入调谐电路输入调谐电路由双连可变电容器的CA和T 1的初级线圈Lab组成，是一并联谐振电路，T l是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，电台信号频率是f=l／2πLabCA，当改变CA时，就能收到不同频率的电台信号，最低535KHz，最高1605KHz。

2）变频电路本机振荡和混频合起来称为变频电路。

变频电路是以VT1为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号(高频信号)变换成固定的465KHz的中频信号。

因为接收到的信号强度较弱，所以VT1同时起到高频放大的作用。

3）中频放大电路中频放大电路主要由VT2、VT3组成的两级中频放大器。

第一中放电路中的VT2负载是中频变压器T4，T4的线圈和内部电容构成并联谐振电路，谐振频率是465KHz，起到再次选频的作用。

第二中放电路中的VT3既起到再次放大的作用，将信号从发射级送出，由R4提供静态工作电压。

与直放式收音机相比，超外差式收音机灵敏度和选择性都提高了许多，主要原因是有了中频放大电路，它比高频信号更容易调谐和放大。

4）检波和自动增益控制电路（AGC）中频信号经一级中频放大器充分放大后由T4耦合到检波管VT3，VT3既起放大作用，又是检波管，VT3构成三极管检波电路，这种电路检波效率高，有较强的自动增益控制(AGC)作用。

超外差收音机实训报告
一、实训背景
随着科技的发展，现代人对于多种多样的数字音频设备需求日
益增加。

其中，收音机是一种简单实用的收音设备，可帮助人们
获取时间、天气、新闻、音乐等信息。

由于无线电知识的普及，
许多人选择自己制作收音机，以满足自己的喜好和收音需要。

而
本实训将介绍超外差收音机的实验方法、原理、电路和组装过程。

二、实训内容
实训分为两个部分，分别为基础电路实验和超外差收音机实验。

在基础电路实验中，我们学习了基本的电路知识、模拟电路特点、信号增益和滤波等。

而在超外差收音机实验中，我们了解了超外
差收音机的组成、原理、调谐电路、中频放大电路和输出电路等。

三、实训过程
1. 基础电路实验
通过基础电路实验的学习，我们了解了模拟电路的构成和特点，学会了利用放大机构和滤波器提高信号质量的方法。

2. 超外差收音机实验
超外差收音机实验是本次实训的重点，我们首先学习了超外差
收音机的组成和工作原理。

随后，我们运用基础电路实验所学的
知识，开始设计调谐电路、中频放大电路和输出电路。

经过实验
的调试和修改，最终我们成功地组装了一台超外差收音机。

四、实训结论
通过本次实训，我们掌握了模拟电路的基本知识和多种滤波、
放大电路的设计原理。

我们学习了超外差收音机的基本结构和工
作原理，并成功地组装了一台超外差收音机。

本次实训不仅增加
了我们对于模拟电路和收音机的认识，还提高了我们的动手实践
能力。

超外差式收音机的制作一、 实验内容通过超外差收音机的电路图、工作原理以及制作实验书, 按电路原理分析、安装、调试最后完成永梅83型收音机, 通过老师验收和答辩, 完成实验报告。

二、 实验目的本实验主要为通信工程专业的学生开放, 目的是在扎实好理论基础, 锻炼学生的工程实践能力、教学学习是培养这种能力的教学环节之一。

为了调高教学效果, 按电路原理分析、安装、调试的顺序加以叙述。

以永梅83型收音机为例。

三、 实验步骤1. 超外差式收音机电路分析⑴.组成框图与工作原理基本框图见图1-1。

从天线接收下来的信号, 经输入回路选频后, 与收音机本身产生的本振信号, 共同送入变频级, 通过变频级的非线性作用, 在变频级负载上产生新的频率成份, 再经过选频网络选出中频信号, 其频率f中=fL+fS。

调幅收音机为465KHZ 。

这个中频信号再经过中频放大、检波、低放、功放、最后由扬声器重现发送端的原声音信号。

扬声器2. 超外差式收音机的特点⑴、中频频率较低, 电路设计方便, 并且容易得到稳定的放大量。

⑵、中频频率固定, 因此可设计成较为复杂的谐振放大器, 同时可以是多级, 增益大大输入电路 高频放大器 变频器 中频放大器 检波器 低频电压放大器 低频功率放大器提高, 整机灵敏度很高。

⑶、由于中频放大器的负载可以复杂谐振回路, 选频特性好, 使整机选择性得以提高。

⑷、超外差式收音机的电路复杂, 而且调试较困难, 容易出现多种干扰和产生振荡。

3. 实验电路原理图四、安装与焊接电子产品因元件损坏或性能改变而引起工作不正常占绝大多数。

因此在安装前必须对所有元器件逐一进行严格筛选, 目的是选用合格品, 剔除残次品, 只有这样, 才能保证整机的性能指标达到设计要求。

⑴、安装:安装要求：元件全部采用立式安装, 所有元件高度以不高于中周为宜。

引线不要太长, 以免产生分布电容, 引起寄生振荡。

或引线相碰形成短路。

元件有字的一面朝外, 便于查找。

超外差收音机实训报告一、实训目的本次超外差收音机实训的主要目的是通过实际操作和组装，深入了解超外差收音机的工作原理、电路结构和调试方法，提高我们的电子电路实践能力和问题解决能力。

二、实训要求1、熟悉超外差收音机的原理和电路图。

2、正确识别和使用电子元器件。

3、熟练掌握焊接技术，完成收音机的组装。

4、能够对组装好的收音机进行调试和故障排除，使其正常接收广播信号。

三、实训器材1、超外差收音机套件，包括电路板、电子元器件（电阻、电容、电感、晶体管、集成电路等）、天线、扬声器等。

2、电烙铁、焊锡丝、松香、镊子、斜口钳、螺丝刀等工具。

3、万用表、信号发生器、示波器等测试仪器。

四、超外差收音机原理超外差收音机是一种广泛应用的无线电接收设备，其工作原理基于超外差技术。

超外差技术是指将接收到的高频信号与一个本地振荡器产生的高频信号进行混频，得到一个固定的中频信号，然后对中频信号进行放大、检波和音频放大，最终驱动扬声器发出声音。

超外差收音机的主要组成部分包括输入回路、变频电路、中频放大电路、检波电路和音频放大电路。

输入回路用于选择所需的电台信号，并将其耦合到变频电路。

变频电路由混频器和本地振荡器组成，将输入的高频信号变换为中频信号。

中频放大电路对中频信号进行放大，以提高信号的强度和质量。

检波电路将中频信号中的音频信号解调出来，得到原始的音频信号。

音频放大电路对音频信号进行放大，以驱动扬声器发声。

五、实训步骤1、元器件识别与检测在开始组装之前，我们首先对收音机套件中的电子元器件进行识别和检测。

对照电路图和元器件清单，我们仔细辨认了电阻、电容、电感、晶体管等元器件的型号和参数，并使用万用表对其进行了测量和筛选，确保元器件的质量和性能符合要求。

2、焊接组装在熟悉了元器件之后，我们开始进行焊接组装。

焊接是电子电路制作中的关键环节，需要掌握正确的焊接方法和技巧。

我们首先将电烙铁预热到适当的温度，然后将元器件的引脚插入电路板的相应插孔中，用焊锡丝和松香进行焊接。

电子工艺实习报告超外差收音机的安装与调试指导老师：王位喜041010213张鑫一.实习目的1.了解收音机的基本知识，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理。

2.掌握电烙铁的正确使用方法，熟悉手工电焊工具的使用与维护。

3.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。

熟悉电子产品的安装工艺的生产流程。

4.熟悉常用电子器件的类别、型号、规格、性能，能查阅有关的电子器件图书。

5.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。

6.学会读电路图，熟悉电子元器件符号的识别，掌握电子产品的焊接和电路的调试。

二.实习内容1.要求学员熟悉常用电子元器件的识别,选用原则和测试方法。

2.要求学员练习和掌握正确与焊接的方法,熟悉焊接工具以及焊接材料的选择.并了解工业生产中的电子焊接技术的发展,焊接的流程以及装配整机的生产流程。

3.要求学员掌握收音机的装配,焊接,调试.的基本操作技能，并对实际产品的制作，安装，调试和检测。

4.要求学员掌握了解电路板的基本知识,基本设计方法。

三.超外差收音机的电原理与工作过程（1）超外差收音机工作原理框图超外差收音机工作原理框图如图1.1所示, 它是由天线、调谐回路、本机振荡器、变频器、中频放大器、检波器、低频电压放大器、功率放大器等部分组成。

下面简述其各部分工作原理。

1. 绕在磁棒上的天线线圈，用来接收到的许多广播电台的调幅高频信号（磁棒具有聚集电磁波磁场的能力）,此高频信号通过调谐回路（为并联谐振回路，具有选频作用）选出其中所需要的电台信号经磁棒线圈的次级送到变频级。

2. 由本机振荡器产生高频等幅波信号，它的频率高于被选电台载波465KHz。

也送到送入变频级。

二者通过晶体管be结的非线性变换，将高频调幅波变换成载波为465KHz的中频调幅波信号。

在这个变换过程中，被改变的只是已调幅波载波的频率，而调幅波的振幅的变化规律（调制信号即声音）并未改变。

青岛农业大学理学与信息科学学院电工实习报告设计题目超外差收音机的安装与调试学生专业班级计算机科学与技术09级2班学生姓名（学号）王春泉（20092501）指导教师王艳春完成时间2011-04-10——2011-04-16 实习（设计）地点信息楼硬件实验室2011 年4月16 日一、实验项目：超外差收音机的安装与调试二、实验目的：1. 熟练焊接的基本技巧2. 熟悉超外差式收音机的工作原理3. 掌握收音机的调试方法，能安装、调试出成品收音机三、超外差式收音机的工作原理简单收音机为了提高灵敏度指标增加了高放级，但高放级级数的增加是有限度的，如果为了提高灵敏度而加多高放级，则不但统调因难，更易发生寄生振荡。

另一个原因在于：晶体管电路对高中低频带的表现是不同的，这就造成了整个收音频带内的指标不和谐。

如果能把收音机固定在一个频带上工作，它的收音质量当然很好，不过事实上许多广播电台并不都挤在一个不大的频带上广播，而是分布在—个很宽的频带中进行广播。

因而，只能在改进收音机的电路上想办法，把这些分散在各波段的电台，在收音机里变成一个预定的频率，这样，就能很好地加以放大了。

超外差电路就是这样的装置。

它将所要收听的电台在调谐电路里调好以后，经过电路本身的作用，就变成另外一个预先确定好的频率，然后再进行放大和检波。

这个固定的频率，是由差频的作用产生的。

如果我们在收音机内制造—个振荡电波(通常称为本机振荡)，使它和外来高频调幅信号同时送到一个晶体管内混合，这种工作叫混频。

由于晶体管的非线性作用导致混频的结果就会产生一个新的频率，这就是外差作用。

采用了这种电路的收音机叫外差式收音机，混频和振荡的工作，合称变频。

外差作用产生出来的差频，习惯上我们采用易于控制的一种频率，它比高频较低，但比音频高，这就是常说的中间频率，简称中频。

任何电台的频率，由于都变成了中频，放大起来就能得到相同的放大量。

上图示出了超外差式收音机的方框图。

可以看出，调谐回路的输出，进入混频级的是高频调制信号，即载波与其携带的音频信号。

组装收音机实习报告5篇组装收音机实习报告篇1一、实习目的与要求（1）实习目的：通过收音机组装实习，掌握基本的焊接技术，学会元件识别、测试、质量检验和安装的方法。

掌握万用表的使用方法，学习掌握超外差式收音机的基本工作原理，学会识别电路原理图与印刷图，学会电子设备的整机装配、调试方法等，了解电子产品的装配过程。

从而锻炼和提高动手能力，严谨的科学作风，巩固和加深对电子学理知识的理解和掌握。

（2）实习要求：元器件装配要求：为保证装配到线路板上的元件质量，要求严格按照下列步骤装配每一个元件：第一步，用万用表测试元件并记录测试结果。

第二步，观察元件引线，如表面有氧化，清楚氧化层。

第三步，元件引线镀锡（新元件可免此步骤）。

第四步，结合原理图与印刷图插接元器件。

第五步，检查插接的元器件。

第六步，焊接元器件。

测试记录要求：测试记录需包含下列内容：1. 测试日期2. 测试人姓名3. 测试结果a. 元器件在电路中的编号b. 元器件的类型（电阻、电容）c. 用万用表测量的具体方法（档级）d. 测量结果（标称值、实测值）电阻：色码、实测值电容：容量、级间电压、电解电容的极性电感、中周、本振、变压器：初次极电阻二极管：方向（实体图）、级间正反向电阻三极管：类型（PNP/NPN）、放大倍数、各级间正反向电阻二、实习任务（1）焊接技术（2）元器件识别与测试（3）学习掌握收音机的工作原理，学习认识工作原理图和装配图（4）完成收音机的组装、调试与检修三、实习日志(我们的日记顺序和此有差别，应作相应调整，仅为参考)（1）实习第一天第一天的实习内容包括：掌握电烙铁的正确使用方法；掌握基本的焊接技术；学会识别不同的元器件；掌握元器件的不同安装方法（立插、平铺）；初步掌握万用表的使用方法。

用电烙铁焊接元件是最基本的技术，也是基本的装配工艺，它对保证电子产品的质量起着关键的作用。

焊接常用的工具和材料有电烙铁、带松香夹芯的焊锡丝、助焊剂、吸焊器、斜口钳（剪线钳）、万用表、镊子、通用电路板、各种类型的元器件。

超外差收音机的组装与调试实训报告一、实训背景二、实训目的三、实训内容1. 实验器材和工具准备2. 组件组装a. 线圈组装b. 变容电容的安装和调试c. 壳体组装d. 调谐电路安装和调试3. 故障排除与维护四、实训过程与结果分析1. 实训过程描述2. 实训结果分析及总结五、实训心得体会一、实训背景超外差收音机是一种基于超外差原理构造的收音机，它的接收效果好，音质清晰，是广播爱好者喜欢的一种收音机。

为了提高学生对电子元器件的认识和操作能力，加深对超外差收音机原理的了解，提高学生动手实践能力，我们学院开设了这门课程。

二、实训目的通过本次实践课程，我们旨在达到以下目标：1. 掌握超外差收音机原理；2. 学习超外差收音机各个部件的功能和特点；3. 学习使用工具和仪器；4. 掌握超外差收音机的组装和调试技能；5. 学会故障排除和维护。

三、实训内容1. 实验器材和工具准备超外差收音机组装需要的器材和工具有：1）超外差收音机组件；2）电烙铁、焊锡丝、吸锡器；3）万用表；4）螺丝刀、扳手等小型工具。

2. 组件组装a. 线圈组装线圈是超外差收音机的重要部件，也是最难制作的部分。

线圈由铜线缠绕而成，需要精确计算缠绕圈数和直径。

在制作线圈时，需要注意以下几点：1）选用合适直径的铜线，以保证电感值的准确性；2）缠绕时要注意方向，不能交叉或重叠；3）缠完后要检查是否有短路或断路现象。

b. 变容电容的安装和调试变容电容是超外差收音机中用于调节频率的元件。

它可以通过旋转手柄改变电容量，从而改变频率。

在安装和调试变容电容时，需要注意以下几点：1）选择合适大小的变容电容，并正确安装；2）调试时要注意手柄的旋转方向，以及旋转角度。

c. 壳体组装壳体是超外差收音机的外壳，需要将各个部件安装在壳体内。

在组装壳体时，需要注意以下几点：1）选择合适大小的壳体，并将各个部件正确安装在壳体内；2）注意导线的连接和固定。

d. 调谐电路安装和调试超外差收音机的调谐电路是用于调节接收频率的电路。
