超外差式收音机的装调实训报告

实训报告实训名称S66E六管超外差式收音机装配专业班级姓名学号指导教师完成时间目录➢实习目的 (1)➢实习器材 (2)➢实验原理 (2)➢元件说明及清单 (4)➢安装制作 (7)➢实习体会 (11)➢成绩评定表 (12)一、实习目的1.了解收音机的基本知识和常用电子器件的类别、型号、规格、性能及其使用范围，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理，并且能够熟练使用万用表。

2.学习并掌握超外差收音机的工作原理。

熟悉电子装焊工艺的基本知识和原理，掌握焊接技术并装焊一台正规的收音机,了解电子产品的焊接、提高动手能力。

了解安全用电知识，学习安全操作要领，培养严谨的工作作风，养好良好的工作习惯，养成正确的劳动观与人生观，也培养团队意识和集体主义精神。

二、实习器材1.电烙铁、焊锡丝2.螺丝刀、镊子、钳子等必备工具3.万用表4.S66型袖珍收音机实验套件5.电路图及元器件清单6.五号电池一对7.松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散布在金属表面，焊接牢固，焊点光亮美观三、实验原理1.原理说明：本实习采用3V低压全硅管六管超外差式收音机，具有安装调试方便、工作稳定、声音洪亮、耗电省等优点。

它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和功放级组成。

2.收音机工作原理：超外差收音机的工作原理过程将所要收听的电台在调谐电路里调好以后，经过电路本身的作用，就变成另外一个预先确定好的频率（在我国为465KHz），然后再进行放大和检波。

这个固定的频率，是由差频作用产生的。

如果我们在收音机内制造—个振荡电波(通常称为本机振荡)，使它和外来高频调幅信号同时送到一个晶体管内混合，这种工作叫混频。

由于晶体管的非线性作用导致混频的结果就会产生一个新的频率，这就是外差作用。

采用了这种电路的收音机叫外差式收音机，混频和振荡的工作，合称变频。

目录一.概述1.1实习名称与内容 (5)1.2实习目的 (5)1.3实习时间 (5)1.4实习方式 (5)1.5指导老师 (5)二.主要实习过程 (5)2.1在电视机板上进行焊接练习 (5)2.2安装HX108-2收音机 (8)三.安装与调试过程中发现的问题及解决办法 (9)四.实习后的体会和收获及不足 (10)五.有关图表等资料 (11)5.1 HX108-2七管半导体收音机电原理图 (11)5.2电路板印刷图 (12)5.3 HX108-2装配图 (12)1概述1．1 实习名称与内容实习名称：超外差式调幅收音机的安装----HX108-2收音机的安装。

实习内容：在了解HX108-2收音机基本工作原理的基础上学会安装、调试、使用，并学会排除一些常见故障。

1．2实习目的1认识一些基本电器元件；2学会正确实用烙铁和万用表；3安装、调试和使用HX108-2收音机，培养自己的动手能力。

1．3 实习时间2011年4月。

1．4 实习方式在电视机板上联系电子元件的拆卸、测量与安装；自己动手安装、调试HX108-2收音机。

1.5指导老师汪采知老师2 主要实习过程2．1 在电视机板上进行焊接练习。

在指导老师的指导和要求下，我们在组装收音机之前进行了一系列的准备工作，例如，安装培训、元器件的认识和装卸元器件的练习。

在理论培训上，我们认识了很多的元器件，例如：固定电阻，电位器（可调电阻）、瓷片电容、电解电容、二极管、三极管、中周······有关其中一些元器件的特性，我们需要注意的地方也很多，比如，固定电阻的读数；电解电容具有极性，假如安装错误电容将会爆破损坏；而瓷片电容是由其本身作为导电媒介，无需化学反应，所以它不具有极性；二极管的安装也有正负极，不能接反；三极管需要先判断元件的类型，再测试判断它的各个极点。

二极管、电容、电阻的认识区分二极管的极性：用万用表测量二极管两端的电阻，出现电阻时红表笔指的那一端便是二极管的正极；区分电容的极性：根据正接时漏电流小（阻值大），反接时漏电流大来判断。

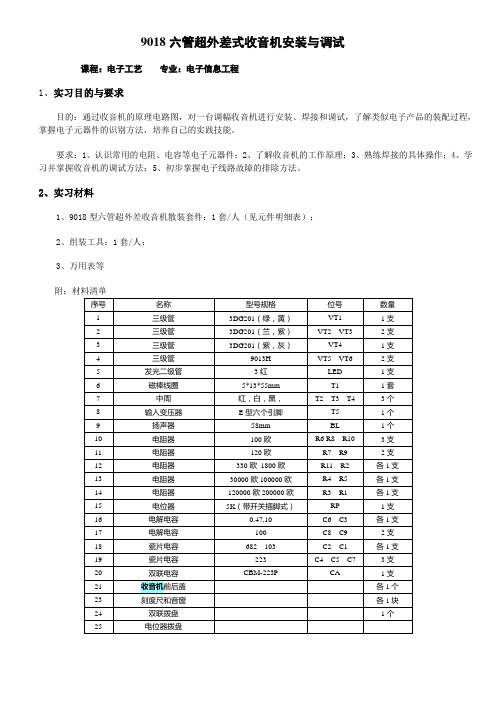

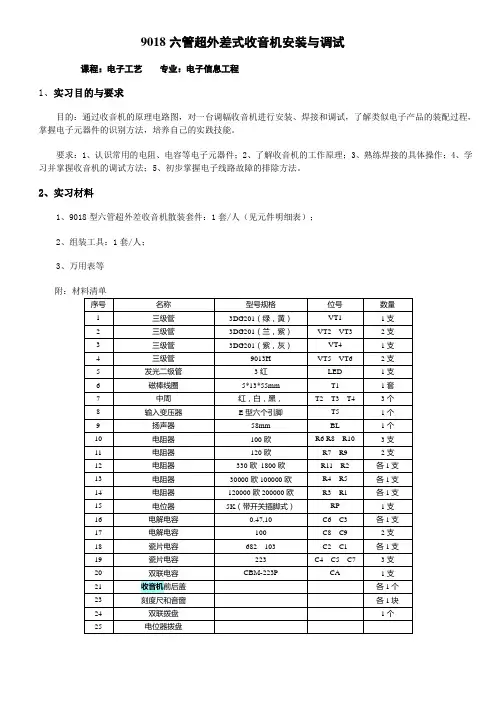

9018六管超外差式收音机安装与调试课程：电子工艺专业：电子信息工程1、实习目的与要求目的：通过收音机的原理电路图，对一台调幅收音机进行安装、焊接和调试，了解类似电子产品的装配过程，掌握电子元器件的识别方法，培养自己的实践技能。

要求：1、认识常用的电阻、电容等电子元器件；2、了解收音机的工作原理；3、熟练焊接的具体操作；4、学习并掌握收音机的调试方法；5、初步掌握电子线路故障的排除方法。

2、实习材料1、9018型六管超外差收音机散装套件：1套/人（见元件明细表）；2、组装工具：1套/人；3、万用表等3、简述超外差收音机工作原理（文字和电路图说明，附完整的电路图）如图1所示,9018型袖珍式调频收音机由输入回路高放混频级，一级中放，二级中放，前置低放兼检波级，低放级和功放级等部分组成。

图1 工作方框图如图2所示，电路分析的主线是六个不同功能的三极管。

图2 六管超外差式收音机电路原理图⑴输入调谐电路：输入调谐电路由双连可变电容器的CA和T 1的初级线圈组成，是一并联谐振电路，T l是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，当改变CA，就能收到不同频率的电台信号。

⑵变频电路：本机振荡和混频合起来称为变频电路。

变频电路是以VT1为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号变换成固定的465KHz的中频信号。

VT l、T2、CB等元件组成本机振荡电路，它是产生一个比输入信号频率高465 KHz的等幅高频振荡信号。

混频电路由VT l、T3的初级线圈等组成，其结果是产生各种频率的信号⑶中频放大电路：主要由VT2、VT3组成的两级中频放大器。

⑷检波和AGC电路：中频信号经一级中频放大器充分放大后由T4耦合到检波管VT3，VT3既起放大作用，又是检波管，VT3构成的三极管检波电路，检波效率高，有较强的自动增益控制(AGC)作用。

检波级的主要任务是把中频调幅信号还原成音频信号，C4、C5起滤去残余的中频成分的作用。

组装收音机实习报告4篇组装收音机实习报告篇1一：实习名称：收音机的组装二：实习目的：1.熟识手工焊锡的常用工具的使用及其修理与护理。

2.基本把握手工电烙铁的焊接技术，能够的完成简洁电子产品的安装与焊接，熟识电子产品的安装工艺的生产流程。

3.了解超外差式收音机的组成与工作原理。

4.学会各种基本电子元件的识别与参数推断。

5.了解晶体管在电子电路中的用处与用法。

三：收音机工作原理收音机的原理是把从天线接收到的高频信号，经检波还原成音频信号，送到扬声器变成音波，是把接收到的电台高频信号用一个变频级电路将它转化为频率固定的中频信号，然后再对这中频信号进行多级放大，再检波低放。

由于不同频率无线点播用处较广，接受的电波较多。

所以音频信号会相互干扰，导致音效不好，所以当要选择所需的电台并把不要的信号“滤掉”。

收听广播时，使用选台按钮，由于中频固定，中放的增益可以做的较大，工作较稳定，检波器获得足够大的信号，从而使整机输出音质较好的音频信号。

因此中频调谐放大电路选择性好，增效高又不易自激，灵敏度和选择性都可以改善，而且整个波段接收灵敏度匀称。

四：试验材料电烙铁：外热式电烙铁，功率30W，烙铁头铜质。

焊锡，螺丝刀，镊子，各种收音机零件。

五：实习内容1：电烙铁的使用：使用电烙铁时，必需掌握好烙铁温度与焊接时间，由于烙铁温度太低熔化不了焊锡，温度太高会使烙铁“烧死”，电烙铁停留时间太短，焊锡不易熔化形成“虚焊”，焊接时间太长又简单损坏元器件。

2：元器件的识别：电路板上涉及许多元件，比方：二极管，三极管，电阻，电容，变压器，集成块等等。

电阻需要按色环区分其电阻。

二极管电解电容器的正负极，三极管的三个引脚连接挨次等等都是应当留意的事项。

六：实习心得这次组装收音机应当算作胜利吧。

装上电池，我渐渐地调整收到了四个台，虽然都不是很清楚，但收音机终于是响了，这让我心里还是蛮兴奋的，自己对它花费了那么多的心血，它最终没回报我一个“一声不吭”这让我还是挺欣慰的。

学号：2013213981姓名：卓涛璐晶体管超外差收音机测试实验报告一、实验目的：1、熟悉超外差式晶体管收音机各组成部分和电路元件的工作原理。

2、掌握超外差式收音机的统调方法以及电路的基本测试。

3、熟悉焊接的工艺及流程，焊接练习，要求焊点光亮、圆滑，无虚焊。

4、正确地进行调试、对相关电压、电流进行测量5、进行统调，检查收台的效果。

二、实验原理：超外差收音机方框图性能指标输入调谐电路 混频 中放 检波 前置 低放 功放 本机振荡 自动增益控制 (AGC)接受频率范围：535kHz—1605kHz中放频率约为：465kHz低放频率约为：1kHz三、焊接调试步骤：1、安装工艺要求：安装时，先装低矮和耐热的元件（如电阻），然后装大一点的元件（如中周、变压器），最后装怕热的元件（如二极管、三极管）。

①电阻的安装：将电阻的阻值选择好后根据两孔的距离弯曲电阻脚立式或卧式插装在电路板上进行安装，高度要统一。

②瓷片电容和三极管的脚剪的长度要适中，不要剪的太短，也不要留的太长，他们不要高于中周的高度。

电解电容紧贴线路板立式安装焊接，太高会影响后盖的安装。

③磁棒线圈的四根引线头可以直接用电烙铁配合松香焊锡丝来回摩擦几次即可自动镀上锡，四个线头对应的焊在线路板上。

④由于调谐用的双连拔盘安装时离电路板很近，所以在它的圆周内的高出部分的元件脚在焊接前用斜口钳剪去，以免安装或调谐时有障碍，影响拔盘调谐的元件有T2的引脚、双连的三个引出脚、电位器的开关脚和一个引脚。

⑤喇叭安放挪位后用喇叭压板和螺丝固定2、调试过程：测量电流，电位器开关关掉，装上电池（注意正负极）用万用电表的50mA档，表笔跨接在电位器开关的两端（黑表笔接电池负极、红表笔接开关的另一端）若电流指示小于10mA（这时A、B、C、D、E五个电流缺口均未连上），则说明可以通电，将电位器开关打开（音量旋至最小即测量静态电流）用万用表分别依次测量E、D、C、B、A五个电流缺口，若被测量的数字在规定的参考值左右即可用电烙铁将五个缺口依次连通，再把音量开大，调双连拔盘即可收到电台。

电子工艺实习报告院系：电气与自动化工程系班级：电气工程及其自动化姓名：____________________学号：______________日期：________ 2012年12月_______1 概述1.1 实习名称与容电子产品安装实习——超外差式调幅收音机的安装1.2 实习目的(1) 从电路板上拆旧的元器件并测量，然后又把元器件焊接上去；(2) 学习元器件的基本识别方法和参数测试方法；学习万用表的基本使用方法；(3) 焊接收音机的电路板，安装收音机，了解收音机的工作原理；(4) 学会看懂收音机的电路原理图；(5) 了解装配技术有关常识；(6) 掌握基本的焊接技术，培养在工作中耐心细致，一丝不苟的作风；(7) 学习使用万用表对电路性能测试方法和测量数据的分析；(8) 通过对收音机的安装，焊接，调试，了解电子产品的装配全过程，训练动手能力掌握元器件的识别，建议测试，及整机调试，装配工艺；(9) 收音机的装配和调试合格；(10) 学习科研生产工作的总结方法。

2 实习过程2.1 收音机工作原理收音机原理图(附录一)，整机中含有7 只三极管，因此称为7 管收音机。

其中，三极管V1为变频管，V2、V3为中放管，V4为检波管，V5 为低频前置放大管，V6、V7 为低频功放管。

收音机原理就是把从天线接收到的高频信号经检波(解调)还原成音频信号，送到耳机变成音波。

解调就是选择性电路的输出是选出某个电台的高频调幅信号，利用它直接推动耳机(电声器)是不行的，还必须把它恢复成原来的音频信号。

调幅收音机的主要性能指标一一频率围：525~1605KHI;输出功率：100mW （最大）；扬声器：© 57mm 8Q;电源：3V （5号电池二节）；体积：122X 66X 26。

2.2超外差式调幅收音机设计、组装、调试及注意事项2.2.1收音机组装过程（1）元器件准备据元器件清单（附录三）清点所有元器件，并用万用表粗测元器件质量好坏。

超外差式收音机实训报告自我评价下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言在本次实训中，我们团队设计并实现了一款超外差式收音机。

一、实验名称：晶体管超外差收音机安装与调试二、实验目的：1.了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。

能够正确识别和选用常用的电子器件，并且能够熟练使用万用表。

2.学习并掌握超外差收音机的工作原理3.了解超外差式收音机的调试方法。

4.熟悉手工焊锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术。

三、实验原理图四、元器件清单五、超外差收音机工作原理图一、超外差调幅收音机电路方框图本机振荡信号与欲接收的高频信号进入混频管后，由于晶体三极管是非线性元件，在混频管输出就会得到除欲接收的高频信号（设其频率为f1）及本机振荡信号（设其频率为f2）外，还需要按一定规律产生的一些新的频率信号，如频率为f2+f1、f2-f1等信号。

这些信号经过混频管输出端的调谐回路——中频变压器（简称中周）选择后，只允许f2-f1=465kHz的信号送入下一级。

465kHz 称为中频信号。

例如，当收音机接收810kHz电台信号时，收音机的本机振荡产生的振荡信号频率为1275kHz，1275kHz比810 kHz 高465 kHz ，送到中频放大器的信号频率为465 kHz 。

从混频管输出的中频信号是微弱的，为了使收音机又足够的灵敏度，必须把微弱的中频信号进行放大后再检波。

为了保证有足够的放大量，一般收音机有两级中频放大级，用三只中频变压器，它们都被调在465 kHz 中频信号频率上，所以465 kHz 中频信号得以顺利通过而得到足够的放大量，其它频率的干扰信号受到中频变压器的抑制而被大大消弱。

因而中频放大级对于收音机的灵敏度和选择性有着决定性的影响。

经过中频放大后465 kHz 的中频信号，是一种载波信号，它仍携带着音频信号，还需要有检波器把音频信号检出来。

通过检波器检出的音频信号是很微弱的，一般只有几毫伏，还不足以去推动扬声器发出声音，所以还要经历低放级（前置放大级）放大后再通过功率放大级放大后，才能推动扬声器发出宏亮悦耳的声音。

高频电子线路课程设计实验报告摘要调幅式收音机一般都采用超外差式，它具有灵敏度高、功能工作稳定、选择性好及失真度小等优点。

所谓外差，是指天线输入信号和本机振荡信号产生一个固定中频信号的过程，超外差收音机在检波之前，先进展变频和中频放大，然后检波，音频信号经过低频放大送到扬声器。

由于其中的中频放大器对固定中频信号进展放大，所以该收音机的灵敏度和选择性课大大提高，但同时也会附带中频干扰。

关键词收音机、组装、调试1．设计任务及目的〔1〕设计任务：完成超外差式收音机的组装与调试〔2〕目的：通过这次实验可以让我们更进一步理解稳固所学的根本理论和根本技能，培养运用仪器仪表检测元器件的能力以及焊接、布局、安装、调试电子线路的能力，培养及锻炼我们测试排查实际电子线路中故障的能力，加强对电子工艺流程的理解熟悉。

2．引言1947年、美国贝尔实验室创造了世界上第一个晶体管，从此以后．开场了收音机的晶体管时代．并且逐步完毕了以矿石收音机、电子管收音机为代表的收音机的初级阶段。

1956年，西德西门子公司研制成了超高频晶体管，为调频晶体管收音机创造了必要的条件。

1959年．日本索尼公司生产了第一代调频晶体管收音机。

1961年，美国研制了集成电路。

随后．1966年，日本利用这一技术设计了世界上第一台集成电路收音机，开场了收音机工业的又一场技术革命。

从此收音机向着小型化、系列化、集成化、低功耗、多功能的方向开展3．工作原理收音机原理就是把从天线接收到的高频信号经检波〔解调〕复原成音频信号，送到耳机变成音波。

超外差式收音机方框图如图1：图1超外差式收音机的组成框图它是由天线、输入回路、本机振荡器、变频器、中频放大器、检波器、低频电压放大器、功率放大器等局部组成。

从天线〔磁棒具有聚集电磁波磁场的能力，而天线线圈是绕在磁棒上〕接收到的许多播送电台的高频信号，通过输入回路〔为并联谐振回路，具有选频作用〕选出其中所需要的电台信号送入变频级的基极，同时，由本机振荡器产生高频等幅波信号，它的频率高于被选电台载波465KHz，也送于变频级的发射极，二者通过晶体管be结的非线性变换，将高频调幅波变换成载波为465KHz的中频调幅波信号。

一、实验目的(1）学习超外差式收音机的基本工作原理;（2)通过对一台正规产品“收音机”的安装、焊接及调试,了解电子产品的装配过程;掌握元器件的识别及质量检验;学习整机装配工艺；培养动手能力及严谨的科学作风。

（3）通过对收音机的检验与检测，了解一种工艺产品的生产和调试的全过程，学习调试电子产品的方法。

二、收音机的基本工作原理博士—618收音机原理电路图如下所示:图1 博士—61８收音机原理电路图图2 各元件位置分部2.1 无线电发送与接受的过程2.１.1 无线电的发送人耳能听到的声音频率约在2ＨZ －2０ＫH Ｚ的范围。

通常我们把这一范围叫音频，声波在空气中的传播速度比起无线电波的传播速度是很慢的，而且衰减的速度很快，所以声音不能传得很远。

要实现声音的远距离传送，首先应将声音通过微音器转化为音频电信号，音频电信号不能直接向空间发射，必须用音频信号去调制一个等幅的高频震荡才能实现声音的远距离传输，这个等幅的高频震荡叫载波,经过调制的载波通过调谐功率器放大，由发射天线辐射到空间。

音频对载波的调制一般采用调幅或调频，由于调幅波频带窄,接收机简单,成本低的特点,目前大多电台均采用调幅广播.发射过程如图3所示:图3 广播发送电路的原理音频对载波的调制一般采用调幅或者调频。

调幅是使载波的振幅随着调制信号的强弱而变化，调频是使载波的频率随着调制信号的强弱而变化,由于调幅波频带窄，接收机简单，成本低的特点,所以目前中央和各省市及地方电台均采用调幅广播。

我国规定调幅广播中取音频信号的最高频率为Ｆn=4.5kHz,则每一广播电台占有9ｋHz 的带宽。

调幅广播根据载波频率的高低分为中波,中短波和短波，我国中波广播频段为５3５ｋHz —１605kHz,短波I 为2．7—7M Ｈz,短波Ⅱ为7—18M Ｈz 。

由于调频波具有抗干扰能力强，音质好的特点,目前中央和大多省市区都有调频广播，调频广播频段为８8—108MHz ，已调波带宽为１50—200ｋＨz 。

ZX921型超外差式收音机实训报告一. 实训目的：1. 熟悉通信整机的组成、工作原理；2. 通过对收音机的安装、焊接及调试，了解电子产品的生产制作过程；3. 掌握电子元器件的识别及质量检验；提高对整机电路图与电路板图的识读能力4. 学会利用工艺文件独立进行整机的装焊和调试，并达到产品质量要求；5 . 训练动手能力，培养职业道德和职业技能，培养工程实践观念及严谨细致的科学作风。

二、实训内容：1、 ZX921型超外差式收音机电路原理分析。

2．收音机元器件识别与测量。

3．电路图与印制电路板的对应。

4．掌握印制电路板的组装及焊接工艺。

5 进行AM、FM中频、覆盖的调试及统调和整机测试。

6．收音机电路工作点的测量。

7．故障判断及排除。

三、实训器材介绍：(1)电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30w，烙铁头是铜制。

(2)螺丝刀、镊子等必备工具。

(3)松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。

四、实训基本要求：1、会识别、检测元器件并判别其质量。

2、能独立识读电路图和印制板图并完成各测试点的测量与整机安装。

焊点要成型牢固可靠、圆滑光亮，成半球形，元件排列整齐。

3、会排除在调试与装配过程中可能出现的问题与故障。

五、收音机的基本工作原理：收音机的原理是把从天线接受到的高频信号，经检波还原成音频信号，送到扬声器变成音波把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后再对这个中频信号进行多级放大，再检波，低放。

由于不同频率的无线电波用途较广、接受的电波较多，所以音频信号就会互相干扰，导致音响效果不好，所以当要选择所需的电台并把不要的信号“滤掉”，以免产生干扰，所以在我们收听广播时，使用选台按钮。

由于中频固定，且频率比高频已调信号低、中放的增益可以做的较大，工作较稳定，通频带特性也可做的理想、这样可以使检波器获得足够大的信号，从而使整机输出音质较好的音频信号,，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。

青岛农业大学理学与信息科学学院高频电子线路课程设计报告设计题目超外差式收音机的设计与实现学生专业班级通信工程学生姓名（学号）指导教师完成时间 2011-11-27 实习（设计）地点信息楼5112011 年 11 月 27 日超外差式收音机的设计与实现一、目的要求：1.熟悉手工焊锡的常用工具的使用及其维护与修理。

2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。

熟悉电子产品的安装工艺的生产流程。

3.熟悉印制电路板设计的步骤和方法，熟悉手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物设计并制作印制电路板。

4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。

5.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。

6.了解电子产品的焊接、调试与维修方法。

二、设计工具材料三极管发光二极管磁棒线圈中周输入变压器扬声器电阻器电位器电解电容瓷片电容电池正负极连体片1套自攻螺丝1粒电位器拔盘螺丝Φ1.6×5 1粒电原理图装配及说明书1份连接导线4根双联电容1只收音机前盖1个收音机后盖1个频率刻度板及指针不干胶各1块双联拔盘及电位器拨盘各1个磁棒支架1个耳机插座1个印刷电路板1块双联及拔盘螺丝3粒瓷片电容喇叭压板及自攻螺丝58喇叭1套电烙铁螺丝刀、镊子松香和锡，两节5号电池。

三、收音机工作原理：收音机就是把从天线接收到的高频信号经检波（解调）还原成音频信号，送到耳机变成音波。

调幅收音机由输入回路、本振回路、混频电路、检波电路、自动增益控制电路（agc）及音频功率放大电路组成。

输入回路由天线线圈和可变电容构成，本振回路由本振线圈和可变电容构成，本振信号经内部混频器，与输入信号相混合。

混频信号经中周和455khz陶瓷滤波器构成的中频选择回路得到中频信号。

至此，电台的信号就变成了以中频455khz为载波的调幅波。

四、电路设计过程设计步骤：1.查阅资料画出超外差式接收机的电路原理图。

电子工艺实习报告超外差收音机的安装与调试指导老师：王位喜041010213张鑫一.实习目的1.了解收音机的基本知识，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理。

2.掌握电烙铁的正确使用方法，熟悉手工电焊工具的使用与维护。

3.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。

熟悉电子产品的安装工艺的生产流程。

4.熟悉常用电子器件的类别、型号、规格、性能，能查阅有关的电子器件图书。

5.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。

6.学会读电路图，熟悉电子元器件符号的识别，掌握电子产品的焊接和电路的调试。

二.实习内容1.要求学员熟悉常用电子元器件的识别,选用原则和测试方法。

2.要求学员练习和掌握正确与焊接的方法,熟悉焊接工具以及焊接材料的选择.并了解工业生产中的电子焊接技术的发展,焊接的流程以及装配整机的生产流程。

3.要求学员掌握收音机的装配,焊接,调试.的基本操作技能，并对实际产品的制作，安装，调试和检测。

4.要求学员掌握了解电路板的基本知识,基本设计方法。

三.超外差收音机的电原理与工作过程（1）超外差收音机工作原理框图超外差收音机工作原理框图如图1.1所示, 它是由天线、调谐回路、本机振荡器、变频器、中频放大器、检波器、低频电压放大器、功率放大器等部分组成。

下面简述其各部分工作原理。

1. 绕在磁棒上的天线线圈，用来接收到的许多广播电台的调幅高频信号（磁棒具有聚集电磁波磁场的能力）,此高频信号通过调谐回路（为并联谐振回路，具有选频作用）选出其中所需要的电台信号经磁棒线圈的次级送到变频级。

2. 由本机振荡器产生高频等幅波信号，它的频率高于被选电台载波465KHz。

也送到送入变频级。

二者通过晶体管be结的非线性变换，将高频调幅波变换成载波为465KHz的中频调幅波信号。

在这个变换过程中，被改变的只是已调幅波载波的频率，而调幅波的振幅的变化规律（调制信号即声音）并未改变。

一、概述超外差式收音机是一种广泛应用于无线通信和广播领域的接收设备，利用超外差原理可以实现信号的选择放大和解调，具有灵敏度高、抗干扰能力强等优点。

在接收机实训课程中，我们深入学习了超外差式收音机的原理、结构和工作特点，并通过实际操作加深了对其的理解。

本文将对我们在实训过程中的实践操作及其总结进行详细介绍，以期对读者有所启发。

二、实训内容1. 实验目的该实验旨在通过搭建超外差式收音机电路，观察其工作特点，验证其原理，并通过调节电路参数来实现不同的调谐和解调效果。

2. 实验步骤（1）搭建电路按照实验指导书上的原理图和电路图，我们使用电子元器件搭建了超外差式收音机的电路，并保证连接正确稳定。

（2）调节参数通过调节电路中的电容、电感和放大器增益等参数，我们观察收音机的调谐效果和解调效果，记录下每个参数对收音机工作的影响。

（3）观察实验现象在调节参数的过程中，我们观察到收音机的接收效果有所不同，记录下观察到的实验现象。

3. 实验结果经过一系列实验操作和观察，我们成功搭建了超外差式收音机的电路，并通过调节参数实现了不同的调谐和解调效果。

我们也发现一些与理论不符的实验现象，这需要进一步思考和探讨。

三、实训总结1. 实验收获通过这次实训，我们对超外差式收音机的原理和工作特点有了更深入的理解，掌握了搭建和调节该电路的方法，并且能够观察和记录实验现象。

这些都为我们今后的学习和工作奠定了坚实的基础。

2. 实验问题在实训过程中，我们也发现了一些问题，比如在调节参数时出现的不稳定现象，以及与理论不符的实验结果。

这需要我们进一步学习和思考，寻找解决问题的方法。

3. 实验建议针对实验中遇到的问题，我们建议可以加强对超外差式收音机原理的理解，并通过更多的实验操作来验证和分析实验现象，形成更加完整的实验报告。

四、结论通过这次实训，我们深入学习了超外差式收音机的原理和实践操作，提升了自己的实验能力和动手能力。

同时也意识到在实验中发现问题并解决问题的重要性，这对我们今后的学习和工作都具有积极的意义。

2、印制板安装整齐美观，焊接质量好，无损伤。
3、导线焊接要可靠，不得有虚焊，特别是导线与正负极片间的焊接位置和焊接质量要好。
4、整机安装合格：转动部分灵活，固定部分可靠，后盖松紧合适。
5、性能指标要求：
（1）频率范围525～1605KHZ
（2）灵敏度较高（相对）
（3）音质清晰、宏亮、噪音低。
五、实验小结
⑷元件的腿尽量要直，而且不要伸出太长，以1毫米为好，多余的可以剪掉。
⑸焊完时，焊锡最好呈圆滑的圆锥状，而且还要有金属光泽。
⑹所有元器件高度不得高于中周的高度
4.元件安装
元器件安装质量及顺序直接影响整机的质量与功率，合理的焊接安装需要思考和经验。
这次我们安装收音机先安功放，中放，调谐中周这样的次序来。
•三极管---要分清B、E、C管脚，并测出电流放大倍数
•电感、震荡线圈、中周也测出好坏，没有短路或开路现象
•分门别类标注并妥善保管
•为防止变压器原边与副边之间短路，要测量变压器原边与副边之间的电阻。
•输出、输入变压器注意区分初级，可通过测量线圈内阻来进行区分。
•V5，V6的hFE（放大倍数）相差应不大于20％
混频回路
由调谐回路和本振电路组成天线所接收信号由L2耦合到BG1的基极，本机振荡信号通过C3耦合到BG1的发射极。两种频率的信号在BG1中混频，混频后由集电极输出各种频率的信号。其中包含本机振荡频率和电台振荡频率的差额等于465kHz的中频信号。
选频回路
由B3的初级线圈和谐振电容C组成并联谐振电路，它的谐振频率在465kHz，对465kHz的中频信号产生最大的电压，并且通过次极线圈耦合到下一极去。
由于谐振回路谐振频率，f与C不成线性变化，因此必须有补偿电容对其特性进行修正，以获得在收听范围内f与C近似成线性变化，保证f本振-f信号=f中频为一固定中频信号。超外差方式使接收的调制信号变为统一的中频调制信号，在作高频放大时，就可以得到稳定且倍数较高的放大，从而大大提高收音机的品质。

ZX921型超外差式收音机实训报告一. 实训目的：1. 熟悉通信整机的组成、工作原理；2. 通过对收音机的安装、焊接及调试，了解电子产品的生产制作过程；3. 掌握电子元器件的识别及质量检验；提高对整机电路图与电路板图的识读能力4. 学会利用工艺文件独立进行整机的装焊和调试，并达到产品质量要求；5 . 训练动手能力，培养职业道德和职业技能，培养工程实践观念及严谨细致的科学作风。

二、实训内容：1、 ZX921型超外差式收音机电路原理分析。

2．收音机元器件识别与测量。

3．电路图与印制电路板的对应。

4．掌握印制电路板的组装及焊接工艺。

5 进行AM、FM中频、覆盖的调试及统调和整机测试。

6．收音机电路工作点的测量。

7．故障判断及排除。

三、实训器材介绍：(1)电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30w，烙铁头是铜制。

(2)螺丝刀、镊子等必备工具。

(3)松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。

四、实训基本要求：1、会识别、检测元器件并判别其质量。

2、能独立识读电路图和印制板图并完成各测试点的测量与整机安装。

焊点要成型牢固可靠、圆滑光亮，成半球形，元件排列整齐。

3、会排除在调试与装配过程中可能出现的问题与故障。

五、收音机的基本工作原理：收音机的原理是把从天线接受到的高频信号，经检波还原成音频信号，送到扬声器变成音波把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后再对这个中频信号进行多级放大，再检波，低放。

由于不同频率的无线电波用途较广、接受的电波较多，所以音频信号就会互相干扰，导致音响效果不好，所以当要选择所需的电台并把不要的信号“滤掉”，以免产生干扰，所以在我们收听广播时，使用选台按钮。

由于中频固定，且频率比高频已调信号低、中放的增益可以做的较大，工作较稳定，通频带特性也可做的理想、这样可以使检波器获得足够大的信号，从而使整机输出音质较好的音频信号,，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。

第1篇一、引言随着科技的不断发展，电子产品的普及率越来越高，人们对电子产品的需求也越来越多样化。

收音机作为一种传统的电子设备，虽然相较于智能手机等现代电子产品显得有些过时，但在某些场合和人群中，它依然具有不可替代的地位。

为了提高自己的动手能力和对电子电路的理解，我参加了本次收音机设计与制作的工程实训。

二、实训目的1. 了解收音机的基本原理和组成。

2. 学习无线电接收和放大电路的设计与制作。

3. 培养动手实践能力和团队协作精神。

4. 提高对电子电路故障诊断和维修的能力。

三、实训内容1. 收音机基本原理与组成2. 无线电接收电路设计3. 放大电路设计4. 收音机组装与调试5. 故障诊断与维修四、实训过程1. 收音机基本原理与组成在实训开始之前，我首先对收音机的基本原理和组成进行了深入的学习。

收音机主要由天线、调谐电路、放大电路、解调电路和输出电路等部分组成。

天线负责接收无线电信号，调谐电路用于选择特定频率的信号，放大电路对信号进行放大，解调电路将调制信号还原为音频信号，最后通过输出电路将音频信号输出到扬声器。

2. 无线电接收电路设计在了解了收音机的基本原理后，我开始设计无线电接收电路。

根据实训要求，我选择了超外差式接收电路。

该电路主要由本振、混频、中频放大、检波和滤波等部分组成。

在设计过程中，我选用了合适的晶体管和元件，并对电路参数进行了计算和调整。

3. 放大电路设计放大电路是收音机的重要组成部分，它负责对信号进行放大，以满足后续电路的需求。

在设计放大电路时，我选择了共射极放大电路，并对其参数进行了优化。

通过实验，我找到了最佳的偏置条件，使放大电路在宽频带内具有稳定的增益。

4. 收音机组装与调试在完成电路设计后，我开始进行收音机的组装。

首先，我按照电路图焊接好各个元件，然后连接天线、调谐电路、放大电路和输出电路。

在组装过程中，我注意了元件的布局和焊接质量，确保电路的稳定性和可靠性。

组装完成后，我对收音机进行了调试。
