初中数学九年级29章视图与投影知识点总结及习题

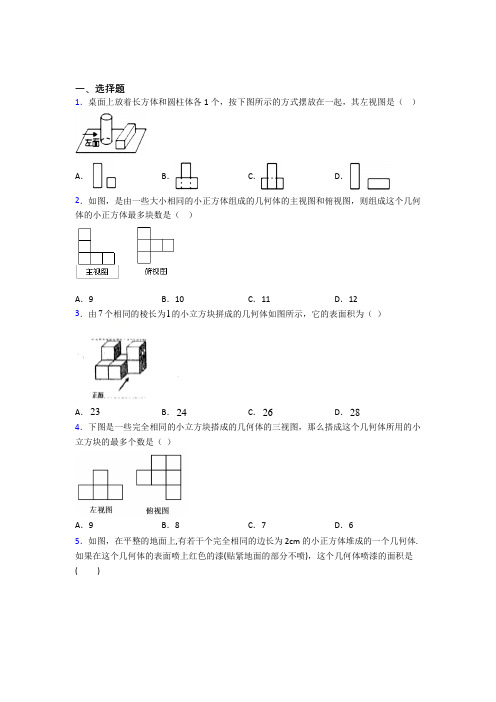

一、选择题1．桌面上放着长方体和圆柱体各1个，按下图所示的方式摆放在一起，其左视图是（）A．B．C．D．2．如图，是由一些大小相同的小正方体组成的几何体的主视图和俯视图，则组成这个几何体的小正方体最多块数是（）A．9 B．10 C．11 D．123．由7个相同的棱长为1的小立方块拼成的几何体如图所示，它的表面积为（）A．23B．24C．26D．284．下图是一些完全相同的小立方块搭成的几何体的三视图，那么搭成这个几何体所用的小立方块的最多个数是（）A．9 B．8 C．7 D．65．如图，在平整的地面上,有若干个完全相同的边长为 2cm 的小正方体堆成的一个几何体.如果在这个几何体的表面喷上红色的漆(贴紧地面的部分不喷)，这个几何体喷漆的面积是( )A．30cm2B．32cm2C．120cm2D．128cm26．如图是由7个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的左视图是（）A．B．C．D．7．如图，王华用橡皮泥做了个圆柱，再用手工刀切去一部分，则其左视图是（）A．B．C．D．8．某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最少有（）A．4个B．5个C．6个D．7个9．如图是由6个大小相同的立方体组成的几何体，在这个几何体的三视图中，是中心对称图形的是()A．主视图B．左视图C．俯视图D．主视图和左视图10．一个几何体由若干个相同的正方体组成，其主视图和俯视图如图所示，则这个几何体中正方体的个数最多是（）A．3 B．4 C．5 D．611．如图，路灯距地面8m，身高1.6m的小明从点A处沿AO所在的直线行走14m 到点B时，人影长度()A．变长3.5m B．变长2.5m C．变短3.5m D．变短2.5m 12．下列命题是真命题的是（）A．如果两个三角形相似，相似比为4:9，那么这两个三角形的周长比为2:3B．如果两个三角形相似，相似比为4:9，那么这两个三角形的周长比为4:9C．如果两个三角形相似，相似比为4:9，那么这两个三角形的面积比为2:3D．如果两个三角形相似，相似比为4:9，那么这两个三角形的面积比为4:913．某个几何体的三视图如图所示，该几何体是( )A．B．C．D．14．如图是由4个大小相同的立方块搭成的几何体，这个几何体的主视图是（）A．B．C．D．15．如图所示的立体图形的主视图是（）A．B．C．D．二、填空题16．如图是由若干个大小相同的小正方体堆砌而成的几何体，那么其三种视图中面积最小的是______．17．如图，圆柱形容器高为18cm，底面周长为24cm，在杯内壁离杯底4cm的点B处有乙滴蜂蜜，此时一只蚂蚁正好在杯外壁，离杯上沿2cm与蜂蜜相对的点A处，则蚂蚁从外币A处到达内壁B处的最短距离为_______．18．一个几何体的主视图和俯视图如图所示，若这个几何体最多有m个小正方体组成，最少有n个小正方体组成，m+n＝_____．19．如图，一根直立于水平地面的木杆AB在灯光下形成影子AC（AC＞AB），当木杆绕点A按逆时针方向旋转，直至到达地面时，影子的长度发生变化．已知AE＝5m，在旋转过程中，影长的最大值为5m，最小值3m，且影长最大时，木杆与光线垂直，则路灯EF的高度为_____ m．20．某几何体的三视图如图所示，则组成该几何体的小正方体的个数是_______21．一个用小立方块搭成的几何体的主视图和左视图都是图15，这个小几何体中小立方块最少有________块.22．如图，一个几何体的三视图分别是两个矩形、一个扇形，则这个几何体表面积的大小为_____．23．如图，一几何体的三视图如图：那么这个几何体是______．24．一天，小青想利用影子测量校园内一根旗杆的高度，在同一时刻内，小青的影长为2米，旗杆的影长为20米，若小青的身高为1.60米，则旗杆的高度为__________米.25．身高相同的小明和小华站在灯光下的不同位置，如果小明离灯较远，那么小明的投影比小华的投影_________.（填长或短）26．由一些完全相同的小正方体组成的几何体，从正面看和左面看的图形如图所示，则组成这个几何体的小正方体的个数至少是_____个．三、解答题27．由几个相同的边长为1的小立方块搭成的几何体如图所示，排放在桌面上．（1）请在下面方格纸中分别画出这个几何体从三个不同的方向（上面、正面和左面）看到的视图；（2）根据三个视图，请你求出这个几何体的表面积（不包括底面积）．28．如图，是由一些大小相同的小正方体组合成的简单几何体．（1）图①是从哪个方向看该几何体得到的平面图形？（将正确答案填入图①下面的空中）（2）请在给出的方格纸中分别画出从其它两个方向看得到的平面图形．29．如图是由6个棱长为1的小正方体组成的简单几何体．（1）请在方格纸中分别画出该几何体的主视图、左视图和俯视图；（2）该几何体的表面积（含下底面）为．（直接写出结果）30．用小立方体搭一个几何体，使它的主视图和俯视图如图所示，俯视图中小正方形中字母表示在该位置小立方体的个数，请解答下列问题：（1）直接写出a，b，c的值；（2）这个几何体最少有几个小立方体搭成，最多有几个小立方体搭成；（3）当d＝1，e＝2，f＝1时画出这个几何体的左视图．。

学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．如图是某个几何体的三视图，则该几何体是（）A．圆锥B．三棱柱C．圆柱D．三棱锥2．如图所示的几何体的主视图是（）A．B．C．D．3．如图是一个由多个相同小正方体搭成的几何体的俯视图，图中所标数字为该位置小正方体的个数，则这个几何体的主视图是（）A．B．C．D．4．下图是一些完全相同的小立方块搭成的几何体的三视图，那么搭成这个几何体所用的小立方块的最多个数是（）A．9 B．8 C．7 D．65．下列说法错误的是（）A．高矮不同的两个人在同一盏路灯下同一时刻的影子有可能一样长B．对角线互相垂直的四边形是菱形C．方程x2＝x的根是x1＝0，x2＝1D．对角线相等的平行四边形是矩形6．小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为（）A．上午8时B．上午9时30分C．上午10时D．上午12时7．如图是由五个相同的小正方体搭成的一个几何体，它的主视图是（）A．B．C．D．8．如图，阳光从教室的窗户射入室内，窗户框AB在地面上的影子长DE＝1.8m，窗户下沿到地面的距离BC＝1m，EC＝1.2m，那么窗户的高AB为（）A．1.5m B．1.6m C．1.86m D．2.16m9．如图，水杯的俯视图是（）A．B．C．D．10．如图的几何体由6个相同的小正方体搭成，它的主视图是（）A．B．C．D．11．如图是由5个相同的正方体搭成的几何体，其左视图是（）A ．B ．C ．D ．12．如图是由5个大小相同的正方体组成的几何体，则该几何体的主视图是（ ）A ．B ．C ．D ． 13．如图是由一些完全相同的小立方块搭成的几何体的三种视图．搭成这个几何体所用的小立方块的个数是（ ）A ．5个B ．6个C ．7个D ．8个14．如图是一个几何体的三视图，根据图中所示数据求得这个几何体的侧面积是（ ）A ．12πB ．6πC ．12π+D ．6π+二、填空题15．已知一个圆锥体的三视图如图所示，则这个圆锥体的侧面积是__________．16．如图是由一些相同的小正方体构成的立体图形从三个方向看到的图形，那么构成这个立体图形的小正方体有_______个.17．如图，小明站在距离灯杆6m的点B处．若小明的身高AB=1.5m，灯杆CD=6m，则在灯C的照射下，小明的影长BE=______m．18．若要使图中平面展开图按虚线折叠成正方体后，相对面上的两个数为相反数，则x＋y ＝________．19．小新的身高是1.7m，他的影子长为5.1m，同一时刻水塔的影长是42m，则水塔的高度是_____m．20．将若干个正方体小方块堆放在一起，形成一个几何体，分别从正面看和从上面看，得到的图形如图所示，则这对小方块共有____________块.21．某几何体的三视图如图所示，则组成该几何体的小正方体的个数是_______22．如图，一棵树（AB）的高度为7.5米，下午某一个时刻它在水平地面上形成的树影长（BE）为10米，现在小明想要站这棵树下乘凉，他的身高为1.5米，那么他最多可以离开树干多少米才可以不被阳光晒到？____．23．由若干个相同的小正方体搭成的一个几何体从正面和从左面看到的形状图如图所示，则所需的小正方体的个数最多是______个．24．如图为一个长方体，则该几何体主视图的面积为______cm2.25．如图，墙角处有6个棱长为1分米的正方体纸盒，露在外面的面积之和是_____平方分米.26．将四个棱长为1的正方体如图摆放，则这个几何体的表面积是________.三、解答题27．如图，画出该物体的三视图28．如图，上午小明在上学路上发现路灯的灯泡B在太阳光下的影子恰好落到点E处，他自己的影子恰好落在另一灯杆CD的底部点C处，晚自习放学时，小明又站在上午同一地方，此时发现灯泡D的灯光下自己的影子恰好落在点E处.请在图中画出表示小明身高的线段（用线段FG表示）.29．（1）如图是由10个同样大小棱长为1的小正方体搭成的几何体，请分别画出它的主视图、左视图和俯视图（2）这个组合几何体的表面积为个平方单位（包括底面积）（3）用小立方体搭一几何体，使得它的俯视图和左视图与你在上图方格中所画的图一致，则这样的几何体最多要个小立方体．30．画图，探究：（1）一个正方体组合图形的主视图、左视图（如图1）所示．①这个几何体可能是（图2）甲、乙中的；②这个几何体最多可由个小正方体构成，请在图3中画出符合最多情况的一个俯视图．（2）如图，已知一平面内的四个点A、B、C、D，根据要求用直尺画图．①画线段AB，射线AD；②找一点M，使M点即在射线AD上，又在直线BC上；③找一点N，使N到A、B、C、D四个点的距离和最短．【参考答案】一、选择题1．B2．C3．C4．A5．B6．A7．B8．A9．A10．A11．A12．D13．D14．B二、填空题15．【分析】先由勾股定理求出母线再根据圆锥侧面积公式S=r计算即可【详解】圆锥半径：r=8÷2=4S=r=20故答案为：20【点睛】本题考查圆锥侧面积的求法理解并掌握圆锥侧面积公式是解题关键16．7【分析】利用主视图左视图中每列中正方形的个数判断俯视图中正方形的个数然后得出结果【详解】解：主视图从左往右2列正方形的个数依次为33；左视图从左往右2列正方形的个数依次为31；则俯视图中正方形的个17．2【分析】首先判定△ABE∽△CDE根据相似三角形的性质可得然后代入数值进行计算即可【详解】解：∵AB⊥EDCD⊥ED∴AB∥DC∴△ABE∽△CDE∴∵AB=15mCD=6mBD=6m∴解得：EB18．－4【解析】【分析】根据正方体相对面上的两个数互为相反数可得xy的值继而可得x+y的值【详解】由题意得x与1相对y与3相对则可得x=-1y=-3∴x+y=-4故答案为：-4【点睛】本题考查了正方体的19．14【分析】设水塔的高为xm根据同一时刻平行投影中物体与影长成正比得到x：42=17：51然后利用比例性质求x即可【详解】设水塔的高为xm根据题意得x:42=17:51解得x=14即水塔的高为14m20．4或5【解析】如图方块有4或5块21．5【解析】试题分析：根据三视图该几何体的主视图以及俯视图可确定该几何体共有两行3列故可得出该几何体的小正方体的个数综合三视图我们可得出这个几何体的底层应该有4个小正方体第二层应该有1个小正方体因此搭22．8【分析】设小明这个时刻在水平地面上形成的影长为x米利用同一时刻物体的高度与影长成正比得到＝解得x＝2然后计算两影长的差即可【详解】解：设小明这个时刻在水平地面上形成的影长为x米根据题意得＝解得x＝23．7【分析】根据主视图和左视图得出这个几何体的组成即可得出答案【详解】由题意得：这个几何体是由2行2列组成所需的小正方体的个数最多的搭配是其中数字表示所在行列的小正方体的个数则故答案为：7【点睛】本题24．20【分析】根据从正面看所得到的图形即可得出这个几何体的主视图的面积【详解】解：该几何体的主视图是一个长为5宽为4的矩形所以该几何体主视图的面积为20cm2故答案为：20【点睛】本题考查了三视图的知25．12【分析】观察图形知道露在外面的面：上面一层是3个下面一层是9个所以一共是3+9=12个由此根据正方形的面积公式S=a×a求出一个正方形的面积再乘12即可【详解】解：1×1×（3+9）=1×12=26．18【分析】这个几何体的表面积是主视图左视图俯视图的面积和的2倍【详解】（3+3+3）×2=18故答案为18【点睛】本题考查了几何体的表面积的计算方法将问题转化为三视图面积和的2倍是解决问题的关键三、解答题27．28．29．30．【参考解析】一、选择题1．B解析：B【解析】根据主视图和左视图为矩形判断出是柱体，根据俯视图是三角形可判断出这个几何体应该是三棱柱，故选B．2．C解析：C【分析】根据三视图的定义，主视图是底层有两个正方形，左侧有三层，即可得到答案.【详解】解：由题图可知，主视图为故选：C【点睛】本题考查了简单几何体的三视图，解题的关键是熟练掌握三视图的定义.3．C解析：C【分析】俯视图中的每个数字是该位置小立方体的个数，分析其中的数字，得主视图有3列，从左到右分别是1，3，2个正方形．【详解】由俯视图中的数字可得：主视图有3列，从左到右分别是1，3，2个正方形．故选：C．【点睛】此题考查几何体的三视图，解题关键在于掌握其定义.4．A解析：A【分析】根据俯视图可看出最底层小正方体的个数及形状，再从左视图看出每一层小正方体可能的数量，并再俯视图中标出个数，即可得出答案.【详解】根据左视图在俯视图中标注小正方形最多时的个数如图所示：1+1+2+2+2+1=9，故选A.【点睛】本题考查根据三视图判断小正方形的个数，根据左视图在俯视图中标注小正方形的个数是关键，需要一定的空间想象力.5．B解析：B【分析】根据中心投影的性质、菱形的判定定理、矩形的判定定理及解一元二次方程的方法对各选项进行判断即可.【详解】A.高矮不同的两个人在同一盏路灯下同一时刻的影子有可能一样长，正确，不符合题意，B.对角线互相垂直且平分的四边形是菱形，故该选项错误，符合题意，C.方程x2＝x的根是x1＝0，x2＝1，正确，不符合题意，D. 对角线相等的平行四边形是矩形，正确，不符合题意，故选B.【点睛】本题考查中心投影的性质、菱形和矩形的判定及解一元二次方程，熟练掌握相关性质及判定定理是解题关键.6．A解析：A【分析】根据从早晨到傍晚影子的指向是：西-西北-北-东北-东，影长由长变短，再变长可知．【详解】解：根据从早晨到傍晚影子的指向是：西-西北-北-东北-东，影长由长变短，再变长．可知影子最长的时刻为上午8时．故选A．【点睛】本题考查平行投影的特点和规律．在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚影子的指向是：西-西北-北-东北-东，影长由长变短，再变长．7．B解析：B【解析】【分析】主视图就是正面看去所得图形，左起第一列为两个小正方形，第二列只有一个小正方形.【详解】解：主视图从左往右，每一列的小正方形数量分别为2、1，故选择B.【点睛】本题考查了主视图的概念.8．A解析：A【解析】∵BE ∥AD ，∴△BCE ∽△ACD ， ∴CB CE AC CD =，即 CB CE AB BC DE EC=++， ∵BC=1，DE=1.8，EC=1.2 ∴1 1.21 1.8 1.2AB =++ ∴1.2AB=1.8，∴AB=1.5m ．故选A ． 9．A解析：A【解析】【分析】找到从上面看所得到的图形即可．【详解】根据几何体的三视图，可知该几何体的俯视图是一个圆和一条线段.故选A ．10．A解析：A【分析】根据从正面看得到的视图是主视图，可得答案．【详解】从正面看有三列，从左起第一列有两个正方形，第二列有两个正方形，第三列有一个正方形，故A 符合题意，故选A ．【点睛】本题考查了简单组合体的三视图，从正面看得到的视图是主视图．11．A解析：A【分析】根据三视图的定义即可判断．【详解】根据立体图可知该左视图是底层有2个小正方形，第二层左边有1个小正方形．故选A ．【点睛】本题考查三视图，解题的关键是根据立体图的形状作出三视图，本题属于基础题型．12．D解析：D【解析】【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【详解】从正面看易得第一层左侧有1个正方形，第二层有3个正方形．故选D．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．13．D解析：D【解析】【分析】结合三视图的知识，主视图以及左视图底面有6个小正方体，共有两层三行，第二层有2个小正方体．【详解】综合主视图，俯视图，左视图底面有6个正方体，第二层有2个正方体，所以搭成这个几何体所用的小立方块的个数是8．故选D．【点睛】本题考查对三视图的理解应用及空间想象能力．可从主视图上分清物体的上下和左右的层数，从俯视图上分清物体的左右和前后位置，综合上述分析数出小立方块的个数．14．B解析：B【解析】【分析】根据三视图确定该几何体是圆柱体，再根据主视图上的数据计算圆柱体的侧面积即可．【详解】解：先由三视图确定该几何体是圆柱体，底面半径是2÷2=1，高是3．所以该几何体的侧面积为2π×1×3=6π．故选：B．【点睛】此题主要考查了由三视图确定几何体和求圆柱体的侧面积，关键是根据三视图确定该几何体是圆柱体．二、填空题15．【分析】先由勾股定理求出母线再根据圆锥侧面积公式S=r计算即可【详解】圆锥半径：r=8÷2=4S=r=20故答案为：20【点睛】本题考查圆锥侧面积的求法理解并掌握圆锥侧面积公式是解题关键解析：20π【分析】先由勾股定理求出母线l，再根据圆锥侧面积公式S=πr l计算即可．【详解】圆锥半径：r=8÷2=422345l=+=S=πr l=20π故答案为：20π【点睛】本题考查圆锥侧面积的求法，理解并掌握圆锥侧面积公式是解题关键．16．7【分析】利用主视图左视图中每列中正方形的个数判断俯视图中正方形的个数然后得出结果【详解】解：主视图从左往右2列正方形的个数依次为33；左视图从左往右2列正方形的个数依次为31；则俯视图中正方形的个解析：7【分析】利用主视图、左视图中每列中正方形的个数，判断俯视图中正方形的个数，然后得出结果.【详解】解：主视图从左往右2列正方形的个数依次为3，3；左视图从左往右2列正方形的个数依次为3， 1；则俯视图中正方形的个数如下图示：即小正方体有7个，故答案为：7.【点睛】考查对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．17．2【分析】首先判定△ABE∽△CDE根据相似三角形的性质可得然后代入数值进行计算即可【详解】解：∵AB⊥EDCD⊥ED∴AB∥DC∴△ABE∽△CDE∴∵AB=15mCD=6mBD=6m∴解得：EB解析：2【分析】首先判定△ABE∽△CDE，根据相似三角形的性质可得AB EBCD ED=，然后代入数值进行计算即可．【详解】解：∵AB⊥ED，CD⊥ED，∴AB∥DC，∴△ABE∽△CDE，∴AB EB CD ED=∵AB=1.5m，CD=6m，BD=6m，∴1.566EBEB=+解得：EB=2，故答案为2【点睛】此题主要考查了相似三角形的应用，属于简单题,关键是掌握相似三角形对应边成比例是解题关键．18．－4【解析】【分析】根据正方体相对面上的两个数互为相反数可得xy的值继而可得x+y的值【详解】由题意得x与1相对y与3相对则可得x=-1y=-3∴x+y=-4故答案为：-4【点睛】本题考查了正方体的解析：－4【解析】【分析】根据正方体相对面上的两个数互为相反数，可得x、y的值，继而可得x+y的值．【详解】由题意得，x与1相对，y与3相对，则可得x=-1，y=-3，∴x+y=-4．故答案为：-4．【点睛】本题考查了正方体的展开，注意正方体的空间图形，从相对面入手，分析及解答问题．19．14【分析】设水塔的高为xm根据同一时刻平行投影中物体与影长成正比得到x：42=17：51然后利用比例性质求x即可【详解】设水塔的高为xm根据题意得x:42=17:51解得x=14即水塔的高为14m解析：14．【分析】设水塔的高为xm，根据同一时刻，平行投影中物体与影长成正比得到x：42=1.7：5.1，然后利用比例性质求x即可．【详解】设水塔的高为xm ，根据题意得x:42=1.7:5.1，解得x=14，即水塔的高为14m.故答案为14.【点睛】本题考查了平行投影的知识，解题的关键是熟练的掌握投影的性质与运用.20．4或5【解析】如图方块有4或5块解析：4或5【解析】如图方块有4或5块.21．5【解析】试题分析：根据三视图该几何体的主视图以及俯视图可确定该几何体共有两行3列故可得出该几何体的小正方体的个数综合三视图我们可得出这个几何体的底层应该有4个小正方体第二层应该有1个小正方体因此搭解析：5【解析】试题分析：根据三视图，该几何体的主视图以及俯视图可确定该几何体共有两行3列，故可得出该几何体的小正方体的个数．综合三视图，我们可得出，这个几何体的底层应该有4个小正方体，第二层应该有1个小正方体，因此搭成这个几何体的小正方体的个数为4+1=5个考点：由三视图判断几何体．22．8【分析】设小明这个时刻在水平地面上形成的影长为x 米利用同一时刻物体的高度与影长成正比得到＝解得x ＝2然后计算两影长的差即可【详解】解：设小明这个时刻在水平地面上形成的影长为x 米根据题意得＝解得x ＝ 解析：8【分析】设小明这个时刻在水平地面上形成的影长为x 米，利用同一时刻物体的高度与影长成正比得到1.5x ＝107.5，解得x ＝2，然后计算两影长的差即可． 【详解】解：设小明这个时刻在水平地面上形成的影长为x 米， 根据题意得1.5x ＝107.5，解得x ＝2，小明这个时刻在水平地面上形成的影长为2米，因为10﹣2＝8（米），所以他最多离开树干8米才可以不被阳光晒到．故答案为：8．【点睛】本题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．同一时刻物体的高度与影长成正比．23．7【分析】根据主视图和左视图得出这个几何体的组成即可得出答案【详解】由题意得：这个几何体是由2行2列组成所需的小正方体的个数最多的搭配是其中数字表示所在行列的小正方体的个数则故答案为：7【点睛】本题解析：7【分析】根据主视图和左视图得出这个几何体的组成即可得出答案．【详解】由题意得：这个几何体是由2行2列组成，所需的小正方体的个数最多的搭配是3121，其中，数字表示所在行列的小正方体的个数，则31217+++=，故答案为：7．【点睛】本题考查了三视图中的主视图和左视图，掌握理解三视图的相关概念是解题关键．24．20【分析】根据从正面看所得到的图形即可得出这个几何体的主视图的面积【详解】解：该几何体的主视图是一个长为5宽为4的矩形所以该几何体主视图的面积为20cm2故答案为：20【点睛】本题考查了三视图的知解析：20【分析】根据从正面看所得到的图形，即可得出这个几何体的主视图的面积．【详解】解：该几何体的主视图是一个长为5，宽为4的矩形，所以该几何体主视图的面积为20cm2．故答案为：20．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．25．12【分析】观察图形知道露在外面的面：上面一层是3个下面一层是9个所以一共是3+9=12个由此根据正方形的面积公式S=a×a求出一个正方形的面积再乘12即可【详解】解：1×1×（3+9）=1×12=解析：12【分析】观察图形知道，露在外面的面：上面一层是3个，下面一层是9个，所以一共是3+9=12个，由此根据正方形的面积公式S=a×a，求出一个正方形的面积，再乘12即可．【详解】解：1×1×（3+9）=1×12=12（平方分米）；∴露在外面的面积是：12平方分米．故答案为：12．【点睛】本题考查了求表面积，此题关键是正确数出露在外面的面有几个，再根据正方形的面积公式解决问题．26．18【分析】这个几何体的表面积是主视图左视图俯视图的面积和的2倍【详解】（3+3+3）×2=18故答案为18【点睛】本题考查了几何体的表面积的计算方法将问题转化为三视图面积和的2倍是解决问题的关键解析：18【分析】这个几何体的表面积是主视图、左视图、俯视图的面积和的2倍．【详解】（3+3+3）×2=18．故答案为18．【点睛】本题考查了几何体的表面积的计算方法，将问题转化为三视图面积和的2倍是解决问题的关键．三、解答题27．见详解【分析】根据三视图的画法要求结合所给的几何体画出对应的视图即可．【详解】解：三视图如下：【点睛】本题主要考查了三视图的画法，要注意主视图与左视图的高平齐，左视图与俯视图的宽相等，三视图位置规定：主视图在左上方，它的下方是俯视图，左视图坐落在右边．28．详见解析.【分析】先画出上午太阳光线下的灯泡B的照射光线BE，过点C作BE的平行线，再连接下午时灯光下灯泡D的光线DE，与过点C的光线交于点G，在过点G作地面的垂线GF，即是表示小明身高的线段.【详解】如图所示，线段FG即为所求.【点睛】此题考查投影，投影分为平行投影和中心投影，解题中能正确区分两种投影的区别是解题的关键.29．（1）主视图、左视图和俯视图如图所示，见解析；（2）这个组合几何体的表面积为38平方单位；（3）这样的几何体最多要14个.【分析】（1）根据主视图、左视图、俯视图的定义画出图形即可；（2）根据几何体的露在外面的面个数以及底面，即可得到表面积；（3）根据保持这个几何体的左视图和俯视图不变，几何体的第二排的高度都是2，第三排的高度都是3个，可得这样的几何体最多要：3+3+3+2+2+1=14个小立方体．【详解】解：（1）主视图、左视图和俯视图如图所示：（2）这个组合几何体的表面积为：6×2×3+2＝38（平方单位）故答案为：38．（3）这样的几何体最多要3+3+3+2+2+1＝14个小立方体．【点睛】此题主要考查了作图——三视图，在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．30．（1）①乙；②9；图见解析；（2）①见解析；② 见解析；③见解析；【分析】（1）①结合主视图和左视图对甲、乙逐一判断可得；②当第一层有6个，第二层有2个，第三层有1个时，小正方体个数最多；（2）根据要求用直尺画图即可．【详解】解：（1）①甲图的左视图不合题意，乙图符合题意；故答案为乙；②这个几何体最多可由9个小正方体构成，其俯视图如图所示：故答案为9；（2）①如图所示，线段AB，射线AD即为所求；②如图所示，点M即在射线AD上，又在直线BC上；③如图所示，点N到A、B、C、D四个点的距离和最短．【点睛】本题主要考查了三视图以及基本作图，由三视图想象几何体的形状，首先应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．。

学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．如图，正方形ABCD 的边长为3cm ，以直线AB 为轴，将正方形旋转一周，所得几何体的主视图的面积是（ ）A ．29cmB ．29πcmC ．218πcmD ．218cm 2．如图是一个由多个相同小正方体搭成的几何体的俯视图，图中所标数字为该位置小正方体的个数，则这个几何体的主视图是（ ）A ．B ．C ．D ． 3．如图是某几何体的三视图及相关数据，则下面判断正确的是（ ）A ．a ＞cB ．b ＞cC ．a 2+4b 2＝c 2D ．a 2＋b 2＝c 2 4．如图是一个由相同小立方块搭成的几何体从上面看到的形状图，小正方形中的数字表示该位置上小立方块的个数，则该几何体从正面看是（ ）A ．B ．C ．D ． 5．下列各立体图形中，自己的三个视图都全等的图形有（ ）个①正方体；②球；③圆柱；④圆锥；⑤正六棱柱.A．1个B．2个C．3个D．4个6．如图是小明一天看到的一根电线杆的影子的俯视图，按时间先后顺序排列正确的是( )A．(1)(2)(3)(4) B．(4)(3)(2)(1) C．(4)(3)(1)(2) D．(2)(3)(4)(1)7．如图所示是某几何体从三个方向看到的图形，则这个几何体是()A．三棱锥B．圆柱C．球D．圆锥8．如图的几何体由6个相同的小正方体搭成，它的主视图是（）A．B．C．D．9．如图是由5个相同的正方体搭成的几何体，其左视图是（）A．B．C．D．10．如图是由一些完全相同的小立方块搭成的几何体的三种视图．搭成这个几何体所用的小立方块的个数是（）A．5个B．6个C．7个D．8个11．如图是一个几何体的三视图，根据图中所示数据求得这个几何体的侧面积是（ ）A ．12πB ．6πC ．12π+D ．6π+ 12．从正面和左面看到长方体的图形如图所示（单位：cm ），则从其上面看到图形的面积是（ ）cm 2A ．4B ．6C ．8D ．1213．如图所示的立体图形的主视图是（ ）A ．B ．C ．D ． 14．如图是由若干个相同的小立方体搭成的几何体的俯视图和左视图,则小立方体的个数不可能是( )A ．6个B ．7个C ．8个D ．9个第II 卷（非选择题）请点击修改第II 卷的文字说明参考答案二、填空题15．如图是由几个大小相同的小立方块搭成的几何体，搭成这个几何体需要10个小立方块，在保持从正面看和从左面看到的形状图不变的情况下，最多可以拿掉_________个小立方块．16．为解决楼房之间的挡光问题，某地区规定：两幢楼房间的距离至少为40米，中午12时不能挡光．如图，某旧楼的一楼窗台高1米，要在此楼正南方40米处再建一幢新楼．已知该地区冬天中午12时阳光从正南方照射，并且光线与水平线的夹角最小为30°，在不违反规定的情况下，请问新建楼房最高______米．（结果精确到1米．3≈1.732，2≈1.414）17．如图，用棱长为1cm的小立方块组成一个几何体，从正面看和从上面看得到的图形如图所示，则这样的几何体的表面积的最小值是__cm2．18．一个几何体由一些完全相同的小立方块搭成，从正面和从上面看到的这个几何体的形状如下，那么搭成这样一个几何体，最少需要_____个这样的小立方块，最多需要_____个这样的小立方块．19．如图是由几个小立方块搭成的几何体的主视图与左视图，这个几何体最多可能有________个小立方块．20．一个几何体是由一些大小相同的小正方块摆成的，其俯视图与主视图如图所示，则组成这个几何体的小正方块最多有________．21．桌上摆满了朋友们送来的礼物，小狗贝贝好奇地想看个究竟．①小狗先是站在地面上看；②然后抬起了前腿看；③唉，还是站到凳子上看吧；④最后，它终于爬上了桌子…．请你根据小狗四次看礼物的顺序，把下面四幅图片按对应字母正确排序为_________________．22．如图，△ABC与△A′B′C′是位似图形，且顶点都在格点上，则位似中心的坐标是__．23．一天，小青想利用影子测量校园内一根旗杆的高度，在同一时刻内，小青的影长为2米，旗杆的影长为20米，若小青的身高为1.60米，则旗杆的高度为__________米.24．如图所示，是从不同方向看到的由一些小立方块搭成的几何体的形状图，若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加相同的小立方块，以便搭成一个大正方体，则至少还需要______个小立方块．25．如图，把14个棱长为1cm的正方体木块，在地面上堆成如图所示的立体图形，然后向露出的表面部分喷漆，若1cm2需用漆2g，那么共需用漆___g．26．写出两个三视图形状都一样的几何体：__________、__________．三、解答题27．用若干大小相同的小立方块搭成一个几何体，使得从正面和从上面看到的这个几何体的形状图如图所示．请你画出从左面看到的这个几何体的形状图的可能结果（要求画出不少于三种形状图）．28．如图，是由8个大小相同的小正方体组合成的简单几何体.（1）该几何体的主视图如图所示，请在下面方格纸中分别画出它的左视图和俯视图：（2）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的俯视图和主视图不变，那么请画出添加小正方体后所得几何体所有可能的左视图.29．由几个相同的边长为1的小立方块搭成的几何体的俯视图如图①，格中的数字表示该位置的小立方块的个数．（1）请在下面方格纸图②中分别画出这个几何体的主视图和左视图．（2）根据三视图，这个组合几何体的表面积为多少个平方单位？（包括底面积）（3）若上述小立方块搭成的几何体的俯视图不变，如图③，各位置的小立方块个数可以改变（总数目不变），则搭成这样的组合几何体中的表面积最大（包括底面积）仿照图①，将数字填写在图③的正方形中．30．如图是由几个小立方体所搭几何体的俯视图，小正方体的数字表示在该位置的小立方体的个数，请你画出这个几何体从正面和左面看到的图形.（在所提供的方格内涂上相应的阴影即可）【参考答案】一、选择题1．D2．C3．D4．A5．B6．C7．D8．A9．A10．D11．B12．D13．A14．D二、填空题15．1【分析】保持从正面看和从左面看到的形状图不变可在第二列前面的几何体中拿掉一个小正方体于是可得答案【详解】解：从正面看和从左面看到的图形如图所示：所以在保持从正面看和从左面看到的形状图不变的情况下最16．24【解析】【分析】过点C作CE⊥BD与点E可得四边形CABE是矩形知CE=AB=40AC=BE=1在Rt△CDE中DE=tan30°•CE求出DE的长由DB=DE+EB可得答案【详解】如图过点C作17．34【分析】易得这个几何体共有3层由俯视图可得第一层正方体的个数由主视图可得第二层和第三层最少或最多的正方体的个数相加即可【详解】搭这样的几何体最少需要6+2+1=9个小正方体最多需要6+5+2=118．68【解析】【分析】易得这个几何体共有2层由俯视图可得第一层立方体的个数由主视图可得第二层立方体的可能的个数相加即可【详解】综合主视图和俯视图这个几何体的底层有4个小正方体第二层最少有2个最多有4个19．9【解析】试题20．6【解析】符合条件的最多情况为：即最多为2+2+2=621．bdca【解析】试题分析：根据观察的角度不同得到的视图不同可得答案①小狗先是站在地面上看②然后抬起了前腿看③唉还是站到凳子上看吧④最后它终于爬上了桌子…看到的由少到多最后全看到得bdca考点：简单几22．（90）【详解】根据位似图形的定义连接A′AB′B并延长交于(90)所以位似中心的坐标为(90)故答案为：(90)23．16【分析】易得△AOB∽△ECD利用相似三角形对应边的比相等可得旗杆OA的长度【详解】解：∵OA⊥DACE⊥DA∴∠CED=∠OAB=90°∵CD∥OE∴∠CDA=∠OBA∴△AOB∽△ECD∴解24．19【分析】先由主视图左视图俯视图求出原来的几何体共有8个立方块再根据搭成的大正方体的共有3×3×3＝27个小立方块即可得出答案【详解】解：由主视图可知原来的几何体有三层且有3列；由左视图可知搭成的25．66【分析】分别求出各层的总面积进而可得答案【详解】最上层侧面积为4上表面面积为1总面积为4+1＝5中间一层侧面积为2×4＝8上表面面积为4﹣1＝3总面积为8+3＝11最下层侧面积为3×4＝12上表26．球；正方体【分析】找到从物体正面左面和上面看得到的图形全等的几何体即可答案不唯一【详解】解：三视图形状都一样的几何体为球正方体故答案为球正方体（答案不唯一）【点睛】考查三视图的有关知识注意三视图都相三、解答题27．28．29．30．【参考解析】一、选择题1．D解析：D【分析】先确定几何体的主视图，得到边长分别为3cm、6cm，再根据面积公式计算得出答案.【详解】如图，所得几何体的主视图是一个长方形，边长分别为3cm、6cm，∴所得几何体的主视图的面积是36 =218cm，故选：D.【点睛】此题考查几何体的三视图，平面图形的面积计算公式，正确理解几何体的三视图是解题的关键.2．C解析：C【分析】俯视图中的每个数字是该位置小立方体的个数，分析其中的数字，得主视图有3列，从左到右分别是1，3，2个正方形．【详解】由俯视图中的数字可得：主视图有3列，从左到右分别是1，3，2个正方形．故选：C．【点睛】此题考查几何体的三视图，解题关键在于掌握其定义.3．D解析：D【分析】由三视图可知该几何体是圆锥，圆锥的高是a，母线长是c，底面圆的半径是b，刚好组成一个以c为斜边的直角三角形，由勾股定理，可得解．【详解】由题意可知该几何体是圆锥，根据勾股定理得，a2＋b2＝c2故选：D．【点睛】本题考查三视图和勾股定理，关键是由三视图判断出几何体是圆锥．4．A解析：A【分析】由已知条件可知，主视图有3列，每列小正方形数目分别为1，2，1；左视图有2列，每列小正方形数目分别为2，2，据此可画出图形．【详解】根据图形可知：主视图有3列，每列小正方形数目分别为1，2，1．故选A．【点睛】本题考查了几何体的三视图画法．由几何体的俯视图及小正方形中的数字，可知主视图有3列，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图有2列，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．5．B解析：B【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【详解】正方体的三种视图都是正方形，所以三视图全等；球的三种视图都是圆，所以球的三视图也全等．其他那几个几何体的三视图都不全等．故选：B．【点睛】此题考查了简单几何体的三视图，解题关键在于要熟练掌握，解答此题的关键是分别判断出每个几何体的三视图．6．C解析：C【分析】根据平行投影的规律：早晨到傍晚物体的指向是：西-西北-北-东北-东，影长由长变短，再变长可得．【详解】根据平行投影的规律知：顺序为（4）（3）（1）（2）．故选C．【点睛】本题考查平行投影的特点和规律．在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚物体的指向是：西-西北-北-东北-东，影长由长变短，再变长．7．D解析：D【解析】试题∵主视图和左视图都是三角形，∴此几何体为椎体，∵俯视图是一个圆，∴此几何体为圆锥．故选D．8．A解析：A【分析】根据从正面看得到的视图是主视图，可得答案．【详解】从正面看有三列，从左起第一列有两个正方形，第二列有两个正方形，第三列有一个正方形，故A符合题意，故选A．【点睛】本题考查了简单组合体的三视图，从正面看得到的视图是主视图．9．A解析：A【分析】根据三视图的定义即可判断．【详解】根据立体图可知该左视图是底层有2个小正方形，第二层左边有1个小正方形．故选A．【点睛】本题考查三视图，解题的关键是根据立体图的形状作出三视图，本题属于基础题型．10．D解析：D【解析】【分析】结合三视图的知识，主视图以及左视图底面有6个小正方体，共有两层三行，第二层有2个小正方体．【详解】综合主视图，俯视图，左视图底面有6个正方体，第二层有2个正方体，所以搭成这个几何体所用的小立方块的个数是8．故选D．【点睛】本题考查对三视图的理解应用及空间想象能力．可从主视图上分清物体的上下和左右的层数，从俯视图上分清物体的左右和前后位置，综合上述分析数出小立方块的个数．11．B解析：B【解析】【分析】根据三视图确定该几何体是圆柱体，再根据主视图上的数据计算圆柱体的侧面积即可．【详解】解：先由三视图确定该几何体是圆柱体，底面半径是2÷2=1，高是3．所以该几何体的侧面积为2π×1×3=6π．故选：B．【点睛】此题主要考查了由三视图确定几何体和求圆柱体的侧面积，关键是根据三视图确定该几何体是圆柱体．12．D解析：D【解析】根据从左面、从正面看到的形状图的相关数据可得：从上面看到的形状图是长为4宽为3的长方形，则从正面看到的形状图的面积是4×3=12；故答案为12.13．A解析：A【解析】解：此立体图形从正面看所得到的图形为矩形，里面有一条竖线且为实线，故选A．点睛：此题主要考查了简单几何体的三视图，关键是注意所有的看到的棱都应表现在三视图中．14．D解析：D【解析】由俯视图可得得最底层有5个立方体，由左视图可得第二层最少有1个立方体，最多有3个立方体，所以小立方体的个数可能是6个或7个或8个，小立方体的个数不可能是9．故选D．点睛：本题主要考查了三视图的应用，掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．注意俯视图中有几个正方形，底层就有几个立方体．二、填空题15．1【分析】保持从正面看和从左面看到的形状图不变可在第二列前面的几何体中拿掉一个小正方体于是可得答案【详解】解：从正面看和从左面看到的图形如图所示：所以在保持从正面看和从左面看到的形状图不变的情况下最解析：1【分析】保持从正面看和从左面看到的形状图不变，可在第二列前面的几何体中拿掉一个小正方体，于是可得答案．【详解】解：从正面看和从左面看到的图形如图所示：所以在保持从正面看和从左面看到的形状图不变的情况下，最多可以拿掉1个小立方块．故答案为：1．【点睛】此题考查了简单组合体的三视图，属于常考题型，正确掌握不同视图的观察角度是解题关键．16．24【解析】【分析】过点C作CE⊥BD与点E可得四边形CABE是矩形知CE=AB=40AC=BE=1在Rt△CDE中DE=tan30°•CE求出DE的长由DB=DE+EB可得答案【详解】如图过点C作解析：24【解析】【分析】过点C作CE⊥BD与点E，可得四边形CABE是矩形，知CE=AB=40，AC=BE=1．在Rt△CDE 中DE=tan30°•CE求出DE的长，由DB=DE+EB可得答案．【详解】如图，过点C作CE⊥BD与点E．在Rt△CDE中，∠DCE=30°，CE=AB=40，则DE=tan30°•CE33=⨯40≈23，而EB=AC=1，∴BD=DE+EB=23+1=24（米）．【点睛】本题考查了解直角三角形的应用．注意能根据题意构造直角三角形，并能借助于解直角三角形的知识求解是解答此题的关键．17．34【分析】易得这个几何体共有3层由俯视图可得第一层正方体的个数由主视图可得第二层和第三层最少或最多的正方体的个数相加即可【详解】搭这样的几何体最少需要6+2+1=9个小正方体最多需要6+5+2=1解析：34【分析】易得这个几何体共有3层，由俯视图可得第一层正方体的个数，由主视图可得第二层和第三层最少或最多的正方体的个数，相加即可．【详解】搭这样的几何体最少需要6+2+1=9个小正方体，最多需要6+5+2=13个小正方体；故最多需要13个小正方体，最少需要9个小正方体．最少的小正方体搭成几何体的表面积是（6+6+5）×2=34．故答案为34；【点睛】本题考查由三视图判断几何体，做这类题时要借助三种视图表示物体的特点，从主视图上弄清物体的上下和左右形状；从俯视图上弄清物体的左右和前后形状；从左视图上弄清楚物体的上下和前后形状，综合分析，合理猜想，结合生活经验描绘出草图后，再检验是否符合题意．18．68【解析】【分析】易得这个几何体共有2层由俯视图可得第一层立方体的个数由主视图可得第二层立方体的可能的个数相加即可【详解】综合主视图和俯视图这个几何体的底层有4个小正方体第二层最少有2个最多有4个解析：6 8【解析】【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【详解】综合主视图和俯视图，这个几何体的底层有4个小正方体，第二层最少有2个，最多有4个，因此搭成这样的一个几何体至少需要小正方体木块的个数为：4+2=6个，至多需要小正方体木块的个数为：4+4=8个，故答案为6，8．【点睛】此题主要考查了几何体的三视图，考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．19．9【解析】试题解析：9【解析】试题∵由主视图可得组合几何体的底层有3列，由左视图可得该几何体有2行，∴最底层最多有3×2=6个正方体，主视图和左视图可得第2层最多有1+1=2个正方体，最上一层最多有1个正方体，∴组成该几何体的正方体最多有6+2+1=9个.所以本题的正确答案应为9个.20．6【解析】符合条件的最多情况为：即最多为2+2+2=6解析：6【解析】符合条件的最多情况为：即最多为2+2+2=621．bdca【解析】试题分析：根据观察的角度不同得到的视图不同可得答案①小狗先是站在地面上看②然后抬起了前腿看③唉还是站到凳子上看吧④最后它终于爬上了桌子…看到的由少到多最后全看到得bdca考点：简单几解析：bdca．【解析】试题分析：根据观察的角度不同，得到的视图不同，可得答案．①小狗先是站在地面上看，②然后抬起了前腿看，③唉，还是站到凳子上看吧，④最后，它终于爬上了桌子…看到的由少到多，最后全看到，得b，d，c，a．考点：简单几何体的三视图．22．（90）【详解】根据位似图形的定义连接A′AB′B并延长交于(90)所以位似中心的坐标为(90)故答案为：(90)解析：（9，0）【详解】根据位似图形的定义，连接A′A，B′B并延长交于(9，0)，所以位似中心的坐标为(9，0)．故答案为：(9，0)．23．16【分析】易得△AOB∽△ECD利用相似三角形对应边的比相等可得旗杆OA的长度【详解】解：∵OA⊥DACE⊥DA∴∠CED=∠OAB=90°∵CD∥OE∴∠CDA=∠OBA∴△AOB∽△EC D∴解解析：16易得△AOB∽△ECD，利用相似三角形对应边的比相等可得旗杆OA的长度．【详解】解：∵OA⊥DA，CE⊥DA，∴∠CED=∠OAB=90°，∵CD∥OE，∴∠CDA=∠OBA，∴△AOB∽△ECD，∴CE OA16OA,==，DE AB220解得OA=16．故答案为16．24．19【分析】先由主视图左视图俯视图求出原来的几何体共有8个立方块再根据搭成的大正方体的共有3×3×3＝27个小立方块即可得出答案【详解】解：由主视图可知原来的几何体有三层且有3列；由左视图可知搭成的解析：19【分析】先由主视图、左视图、俯视图求出原来的几何体共有8个立方块，再根据搭成的大正方体的共有3×3×3＝27个小立方块，即可得出答案．【详解】解：由主视图可知，原来的几何体有三层，且有3列；由左视图可知，搭成的几何体共有3行；由俯视图易得最底层有5个小立方体，第二层有2个小立方体，第三层有1个小立方块，共有5+2+1=8个小立方块，∵搭成的大正方体的共有3×3×3＝27个小立方块，∴至少还需要27−8＝19个小立方块．故答案为：19．【点睛】本题考查了三视图，重点培养学生的空间想象能力，解题的关键是求出原来的几何体及搭成的大正方体共有多少个小立方块．25．66【分析】分别求出各层的总面积进而可得答案【详解】最上层侧面积为4上表面面积为1总面积为4+1＝5中间一层侧面积为2×4＝8上表面面积为4﹣1＝3总面积为8+3＝11最下层侧面积为3×4＝12上表【分析】分别求出各层的总面积，进而可得答案【详解】最上层，侧面积为4，上表面面积为1，总面积为4+1＝5，中间一层，侧面积为2×4＝8，上表面面积为4﹣1＝3，总面积为8+3＝11，最下层，侧面积为3×4＝12，上表面面积为9﹣4＝5，总面积为12+5＝17，∴露出的表面总面积为5+11+17＝33，∴33×2＝66（g）．答：共需用漆66g．故答案为：66【点睛】此题考查的知识点是几何体的表面积，关键是明确各个面上喷漆的小正方体的面的总个数．26．球；正方体【分析】找到从物体正面左面和上面看得到的图形全等的几何体即可答案不唯一【详解】解：三视图形状都一样的几何体为球正方体故答案为球正方体（答案不唯一）【点睛】考查三视图的有关知识注意三视图都相解析：球；正方体.【分析】找到从物体正面、左面和上面看得到的图形全等的几何体即可,答案不唯一，【详解】解：三视图形状都一样的几何体为球、正方体.故答案为球、正方体（答案不唯一）.【点睛】考查三视图的有关知识，注意三视图都相同的常见的几何体有球或正方体.三、解答题27．见解析【分析】根据俯视图可得底面有5个小正方体，结合主视图可得第二层“田”字上可能有2个或3个或4个或5个，进而可得答案．【详解】解：可能有以下三种情况．本题考查了三视图的知识，解决此类图的关键是由三视图得到相应的立体图形．从正面看到的图是主视图，从上面看到的图形是俯视图，从左面看到的图形是左视图．28．（1）详见解析；（2）详见解析.【分析】(1)左视图有两列,小正方形的个数分别是3，1;俯视图有两排，上面-排有4个小正方形，下面一排有2个小正方形;(2) 根据题意可得此正方体应该添加在前排第2个小正方体上，进而可得左视图.【详解】（1）如图所示；（2）添加后可得如图所示的几何体:左视图分别是:【点睛】此题主要考查了画三视图，关键是掌握在画图时一定要将物体的边缘、棱、顶点都体现出来,看得见的轮廓线都画成实线，看不见的画成虚线,不能漏掉.本题画几何体的三视图时应注意小正方形的数目及位置.29．（1）见解析；（2）24；（3）1，4，1；1，1，4；4，1，1，见解析【分析】（1）从正面看到的图形是两列，第一列有两个正方形，第二列有三个正方形；从左面看有两列，第一列有三个正方形，第二列有一个正方形．（2）根据三视图可以求出表面积，（3）要使表面积最大，则需满足两正方体重合的最少，将其中的两个位置各放1个，其余都放在剩下的位置上即可．【详解】解：（1）这个几何体的主视图和左视图如图所示：（2）俯视图知：上面共有3个小正方形，下面共有3个小正方形；由左视图知：左面共有4个小正方形，右面共有4个正方形；由主视图知：前面共有5个小正方形，后面共有5个正方形，故可得表面积为：2×（3+4+5）＝24；（3）要使表面积最大，则需满足两正方体重合的最少，此时俯视图为：【点睛】考查简单几何体的三视图，从三个方向看物体的形状实际就是从三个方向的正投影所得到的图形．30．见解析【分析】由已知条件可知，从正面看有3列，每列小正方数形数目分别为2，3，1；从左面看有4列，每列小正方形数目分别为3，1，3，1．据此可画出图形．【详解】解：【点睛】本题考查几何体的三视图画法．由几何体的从上面看得到的图形及小正方形内的数字，可知从正面看的列数与从上面看的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．从左面看的列数与从上面看的行数相同，且每列小正方形数目为从上面看中相应行中正方形数字中的最大数字．。

九年级数学第二十九章投影与视图综合习题（含答案）如图，当投影线由物体的前方射到后方时，下列一组几何体的正投影是圆的是( )A．B．C．D．【答案】D【解析】【详解】A组几何体的正投影是三角形，选项错误；B组几何体的正投影是矩形，选项错误；C组几何体的正投影是梯形，选项错误；D组几何体的正投影是圆，选项正确.故选D.27．如图，有一高度为8m的灯塔AB，在灯光下，身高为1.6m的小亮从距离灯塔底端4.8m的点C处，沿BC方向前进3.2m到达点D处，那么他的影长（）A ．变长了0.8mB ．变长了1.2mC ．变短了0.8mD ．变短了1.2m 【答案】A【解析】【分析】 根据由CH ∥AB ∥DG 可得∥HCE ∥∥ABE 、∥GDF ∥∥ABF ，所以,CE HC DF GD BE AB BF AB==，将数值代入求解可得CE 、DF 的值，可得答案。

【详解】解：如图由CH ∥AB ∥DG 可得∥HCE ∥∥ABE 、∥GDF ∥∥ABF ， ∥,CE HC DF GD BE AB BF AB ==，即 1.6 1.6,4.88 4.8 3.28CE DF CE DF ==+++ 解得：CE=1.2,DF=2∥DF-CE=2-1.2=0.8故选：A【点睛】本题考查了相似三角形的应用：利用影长测量物体的高度，通常利用相似三角形的性质即相似三角形的对应边的比相等和“在同一时刻物高与影长的比相等”的原理解决．28．路边有一根电线杆AB 和一块长方形广告牌，有一天，小明突然发现在太阳光照射下，电线杆顶端A 的影子刚好落在长方形广告牌的上边中点G 处，而长方形广告牌的影子刚好落在地面上E 点（如图），已知5BC =米，长方形广告牌的长4HF =米，高3HC =米，4DE =米，则电线杆AB 的高度是（ ）A ．6.75米B ．7.75米C ．8.25米D ．10.75米【答案】C【解析】【分析】 延长AG 交DE 于N ，则四边形GNEF 为平行四边形，所以NE=GF=2，BN=11米，然后根据实际高度和影长成正比例列式求解即可.【详解】如图，延长AG 交BE 于N 点，则四边形GNEF 是平行四边形，故NE=GF=2，BN=5+4+4-2=11米，∥AB DF BE DE=，∥3 114 AB=，∥AB=8.25米．故选C.【点睛】此题考查的平行投影及平行四边形的判定与性质，是较简单题目．在平行光线下，不同时刻，同一物体的影子长度不同；同一时刻，不同物体的影子长度与它们本身的高度成比例．29．下列投影是正投影的是( )A．①B．②C．③D．都不是【答案】C【分析】平行投影法分为正投影和斜投影，正投影是平行光垂直于屏幕的投影．【详解】根据题意：①是点光源的投影，是错误的；②是斜投影，故错误；③是正投影，故正确.故选C.【点睛】本题考查的是正投影的基本知识，本题属于基础题．30．将一个矩形纸片（厚度不计）置于太阳光下，改变纸片的摆放位置和方向，则其留在地面上的影子的形状一定不是（）A．三角形B．平行四边形C．矩形D．正方形【答案】A【解析】【分析】根据平行投影的特点：在同一时刻，平行物体的投影仍旧平行，即可得到正确的选项.【详解】解：在同一时刻，平行物体的投影仍旧平行，则矩形的纸片在太阳光下的影子得到的应是平行四边形或特殊的平行四边形或线段，不可能为三角形.故选：A.【点睛】本题考查了平行投影的特点.。

学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．如图所示的几何体的主视图是（）A．B．C．D．2．一张矩形纸片在太阳光的照射下，在地面上的投影不可能是（）A．正方形B．平行四边形C．矩形D．等边三角形3．如图由5个相同的小正方体组成的-个立体图形，其俯视图是（）A．B．C．D．4．由m个相同的正方体组成一个立体图形，下面的图形分别是从正面和上面看它得到的平面图形，则m能取到的最大值是（）A．6 B．5 C．4 D．35．如图所示立体图形,从上面看到的图形是（）A．B．C．D．6．如图，把一个棱长为3的正方体的每个面等分成9个小正方形，然后沿每个面正中心的一个正方形向里挖空（相当于挖去7个小正方体），所得到的几何体的表面积是（）A．78 B．72 C．54 D．487．如图是小明一天看到的一根电线杆的影子的俯视图，按时间先后顺序排列正确的是( )A．(1)(2)(3)(4) B．(4)(3)(2)(1) C．(4)(3)(1)(2) D．(2)(3)(4)(1)8．下列四个几何体中，主视图是三角形的是（）A．B．C．D．9．如图所示，所给的三视图表示的几何体是（）A．圆锥B．四棱锥C．三棱锥D．三棱柱10．如图，将一个小球摆放在圆柱上底面的正中间，则该几何体的俯视图是()A．B．C．D．11．如图是一个由若干个相同的小正方体组成的几何体的三种形状图,则组成这个几何体的小正体的个数是( )A．7 B．8 C．9 D．1012．一个几何体由一些大小相同的小正方体组成，如图是它的主视图和左视图，那么组成该几何体所需小正方体的个数最少为()A．4 B．5C．6 D．713．如图,是一块带有圆形空洞和正方形空洞(圆面直径与正方形边长相等)的小木板，则下列物体中既可以堵住圆形空洞，又可以堵住方形空洞的可能是（）.A．B．C．D．14．如图是由若干个相同的小立方体搭成的几何体的俯视图和左视图,则小立方体的个数不可能是()A．6个B．7个C．8个D．9个第II卷（非选择题）请点击修改第II卷的文字说明参考答案二、填空题15．10个棱长为a cm的正方体摆放成如图的形状，这个图形的表面积是____________．16．如图是一个几何体的三视图，根据图中所示数据求得这个几何体的侧面积是________（结果保留 ）．17．已知一个圆锥体的三视图如图所示，则这个圆锥体的侧面积是__________．18．八中食堂厨房的桌子上整齐地摆放着若干相同规格的碟子，碟子的个数与碟子的高度的关系如表：碟子的个数碟子的高度（单位：cm）1222+1.532+342+4.5……现在分别从三个方向上看若干碟子，得到的三视图如图所示，厨房师傅想把它们整齐地叠成一摞，求叠成一摞后的高度为_____cm．19．在一快递仓库里堆放着若干个相同的正方体快递件，管理员从正面看和从左面看这堆快递如图所示，则这正方体快递件最多有_____件.20．如图，小明站在距离灯杆6m的点B处．若小明的身高AB=1.5m，灯杆CD=6m，则在灯C的照射下，小明的影长BE=______m．21．小明想测量一棵树的高度，他发现树的影子恰好落在地面和一斜坡上；如图，此时测得地面上的影长为8米，坡面上的影长为4米．已知斜坡的坡角为30°，同一时刻，一根长为1米，垂直于地面放置的标杆在地面上的影长为2米，则树的高度为___．22．如图，身高1.6米的小丽在阳光下的影长为2米，在同一时刻，一棵大树的影长为8米，则这棵树的高度为_____米．23．如图，由五个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体的主视图和左视图的面积之和是_____．24．一天，小青想利用影子测量校园内一根旗杆的高度，在同一时刻内，小青的影长为2米，旗杆的影长为20米，若小青的身高为1.60米，则旗杆的高度为__________米.25．一个几何体的三视图如图所示，其中从上面看的视图是一个等边三角形，则这个几何体的表面积为____．26．张师傅按1:1的比例画出某直三棱柱零件的三视图，如图所示，已知EFG中，==，4512,18EF cm EG cm∠=︒，则AB的长为_____cm．EFG参考答案三、解答题27．如图是由几个小立方体所堆成的几何俯视图，小下方形里的数学字表示该位置小立方块的个数，请画出这个几何主视图和左视图：28．画出如图所示的几何体的主视图、左视图和俯视图．29．如图，王乐同学在晩上由路灯A走向路灯B．当他行到P处时发现，他往路灯B下的影长为2m，且恰好位于路灯A的正下方，接着他又走了6.5m到Q处，此时他在路灯A下的影孑恰好位于路灯B的正下方（已知王乐身高1.8m，路灯B高9m）．（1）王乐站在P处时，在路灯B下的影子是哪条线段？（2）计算王乐站在Q处时，在路灯A下的影长；（3）计算路灯A的高度．30．如图，是由8块棱长都为1的小正方体组合成的简单几何体.（1）请画出这个几何体的三视图并用阴影表示出来；（2）该几何体的表面积（含下底面）为________.【参考答案】一、选择题1．C2．D3．C4．B5．C6．B7．C8．B9．D10．C11．C12．B13．B14．D二、填空题15．【分析】先画出这个图形的三视图从而可得上下面前后面左右面的小正方形的个数再根据正方形的面积公式即可得【详解】由题意画出这个图形的三视图如下：则这个图形的表面积是故答案为：【点睛】本题考查了求几何体的16．24πcm²【分析】根据三视图确定该几何体是圆柱体再计算圆柱体的侧面积【详解】解：先由三视图确定该几何体是圆柱体底面半径是4÷2=2cm高是6cm圆柱的侧面展开图是一个长方形长方形的长是圆柱的底面周17．【分析】先由勾股定理求出母线再根据圆锥侧面积公式S=r计算即可【详解】圆锥半径：r=8÷2=4S=r=20故答案为：20【点睛】本题考查圆锥侧面积的求法理解并掌握圆锥侧面积公式是解题关键18．23【分析】根据三视图得出碟子的总数由（1）知每个碟子的高度即可得出答案【详解】可以看出碟子数为x时碟子的高度为2+15(x﹣1)；由三视图可知共有15个碟子∴叠成一摞的高度=15×15+05=2319．39【分析】由主视图可得组合几何体有4列由左视图可得组合几何体有4行可得最底层几何体最多正方体的个数为：4×4＝16；由主视图和左视图可得第二层最多正方体的个数为：4×4＝16；由主视图和左视图可得20．2【分析】首先判定△ABE∽△CDE根据相似三角形的性质可得然后代入数值进行计算即可【详解】解：∵AB⊥EDCD⊥ED∴AB∥DC∴△ABE∽△CDE∴∵AB=15mCD=6mBD=6m∴解得：EB21．6+【解析】【分析】延长AC交BF延长线于D点则BD即为AB的影长然后根据物长和影长的比值计算即可【详解】延长AC交BF延长线于D点则∠CFE=30°作CE⊥BD于E在Rt△CFE中∠CFE=30°22．64【分析】根据平行投影同一时刻物长与影长的比值固定即可解题【详解】解：由题可知：解得：树高=64米【点睛】本题考查了投影的实际应用属于简单题熟悉投影概念列比例式是解题关键23．7【解析】该几何体的主视图的面积为1×1×4=4左视图的面积是1×1×3=3所以该几何体的主视图和左视图的面积之和是3+4=7故答案为724．16【分析】易得△AOB∽△ECD利用相似三角形对应边的比相等可得旗杆OA的长度【详解】解：∵OA⊥DACE⊥DA∴∠CED=∠OAB=90°∵CD∥OE∴∠CDA=∠OBA∴△AOB∽△ECD∴解25．【分析】先判断出几何体为正三棱柱求出三棱柱的底面积最后求表面积即可【详解】解：由三视图得几何体为正三棱柱上下底为边长为2的等边三角形侧面积为长为3宽为2的矩形如图等边三角形ABC中作AD⊥BC于D则26．【分析】作EH⊥FG于点H解直角三角形求出EH即可得出AB的长度【详解】解：如图所示作EH⊥FG于点H∵∠EHF=90°∠EFG=45°∴∠EFG=∠FEH=45°∴EH=HF=∵∴EH=根据三视图三、解答题27．28．29．30．【参考解析】一、选择题1．C解析：C【分析】根据三视图的定义，主视图是底层有两个正方形，左侧有三层，即可得到答案.【详解】解：由题图可知，主视图为故选：C【点睛】本题考查了简单几何体的三视图，解题的关键是熟练掌握三视图的定义.2．D解析：D【分析】根据平行投影的性质求解可得．【详解】一张矩形纸片在太阳光线的照射下，形成影子不可能是等边三角形，故选：D．【点睛】本题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．3．C解析：C【分析】根据立体图形三视图的性质进行判断即可．【详解】根据立体图形三视图的性质，该立体图形的俯视图为故答案为：C．【点睛】本题考查了立体图形的三视图，掌握立体图形三视图的性质是解题的关键．4．B解析：B【分析】根据主视图和俯视图分析每行每列小正方体最多的情况，即可得出答案．【详解】由题中所给出的主视图知物体共两列，且左侧一列高两层，右侧一列最高一层；由俯视图可知左侧两行，右侧一行，于是，可确定右侧只有一个小正方体，而左侧可能是一行单层一行两层，可能两行都是两层．最多的情况如图所示，所以图中的小正方体最多5块．故选：B．【点睛】本题考查根据三视图判断小正方体个数，需要一定空间想象力，熟练掌握主视图与俯视图的定义是解题的关键．5．C解析：C【分析】从上面看到3列正方形，找到相应列上的正方形的个数即可．【详解】从上面看得到从左往右3列正方形的个数依次为2，1，1，故选C．【点睛】本题考查了简单组合体的三视图，解决本题的关键是得到3列正方形具体数目．6．B解析：B【解析】【分析】如图所示，一、棱长为3的正方体的每个面等分成9个小正方形，那么每个小正方形的边长是1，所以每个小正方面的面积是1；二、正方体的一个面有9个小正方形，挖空后，这个面的表面积增加了4个小正方形，减少了1个小正方形，即：每个面有12个小正方形，6个面就是6×12=72个，那么几何体的表面积为72×1=72．【详解】如图所示，周边的六个挖空的正方体每个面增加4个正方形，减少了1个小正方形，则每个面的正方形个数为12个，则表面积为12×6×1=72.故选:B.【点睛】主要考查学生的空间想象能力，解决本题的关键是能够想象出物体表面积的变化情况. 7．C解析：C【分析】根据平行投影的规律：早晨到傍晚物体的指向是：西-西北-北-东北-东，影长由长变短，再变长可得．【详解】根据平行投影的规律知：顺序为（4）（3）（1）（2）．故选C．【点睛】本题考查平行投影的特点和规律．在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚物体的指向是：西-西北-北-东北-东，影长由长变短，再变长．8．B解析：B【解析】主视图是三角形的一定是一个锥体，只有B是锥体．故选B．9．D解析：D【解析】分析：由左视图和俯视图可得此几何体为柱体，根据主视图是三角形可判断出此几何体为正三棱柱．详解：∵左视图和俯视图都是长方形，∴此几何体为柱体，∵主视图是一个三角形，∴此几何体为三棱柱．故选D．点睛：考查了由三视图判断几何体，用到的知识点为：由左视图和俯视图可得几何体是柱体，锥体还是球体，由主视图可确定几何体的具体形状．10．C解析：C【解析】分析：俯视图就是要从问题的正上方往下看，相当于把物体投影到平面.详解：圆柱体和球体投影到平面以后都是圆形，故排除A,因为圆形的轮廓线都是可以看到的，所以选C.点睛：三视图中，可以看到的轮廓线，要化成实线，看不到的轮廓线，要化成虚线. 11．C解析：C【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行判断．【详解】解：综合三视图，这个几何体的底层有3+2+1=6个小正方体，第二层有1+1=2个小正方体，第三层有1个，因此组成这个几何体的小正方形有6+2+1=9个．故选C．【点睛】本题意在考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就容易得到答案了．12．B解析：B【分析】从俯视图中可以看出最底层小正方体的个数及形状，从左视图可以看出每一层小正方体的层数和个数，从而算出总的个数．【详解】由题中所给出的主视图知物体共三列，且左侧一列高两层，中间一列高1层，右侧一列最高两层；由左视图可知左侧两，右侧一层，所以图中的小正方体最少3+2=5块．故选B．【点睛】本题主要考查三视图的相关知识：主视图主要确定物体的长和高，左视图确定物体的宽和高，俯视图确定物体的长和宽．13．B解析：B【分析】根据题意，满足条件的空间几何体的三视图中含有圆和正方形．然后分别进行判断即可．【详解】A．正方体的正视图为正方形，侧视图为正方形，俯视图也为正方形，不满足条件．B．圆柱的正视图和侧视图为相同的矩形，俯视图为圆，满足条件．C．圆锥的正视图为三角形，侧视图为三角形，俯视图为圆，不满足条件．D．球的正视图，侧视图和俯视图相同的圆，不满足条件．故选B．【点睛】本题主要考查三视图的识别和判断，解题关键在于熟练掌握常见空间几何体的三视图，比较基础．14．D解析：D【解析】由俯视图可得得最底层有5个立方体，由左视图可得第二层最少有1个立方体，最多有3个立方体，所以小立方体的个数可能是6个或7个或8个，小立方体的个数不可能是9．故选D．点睛：本题主要考查了三视图的应用，掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．注意俯视图中有几个正方形，底层就有几个立方体．二、填空题15．【分析】先画出这个图形的三视图从而可得上下面前后面左右面的小正方形的个数再根据正方形的面积公式即可得【详解】由题意画出这个图形的三视图如下：则这个图形的表面积是故答案为：【点睛】本题考查了求几何体的解析：2236a cm【分析】先画出这个图形的三视图，从而可得上下面、前后面、左右面的小正方形的个数，再根据正方形的面积公式即可得．【详解】由题意，画出这个图形的三视图如下：则这个图形的表面积是()()22226262636a a cm ⨯+⨯+⨯=， 故答案为：2236a cm ．【点睛】本题考查了求几何体的表面积，正确画出图形的三视图是解题关键．16．24πcm²【分析】根据三视图确定该几何体是圆柱体再计算圆柱体的侧面积【详解】解：先由三视图确定该几何体是圆柱体底面半径是4÷2=2cm 高是6cm 圆柱的侧面展开图是一个长方形长方形的长是圆柱的底面周解析：24π cm²【分析】根据三视图确定该几何体是圆柱体，再计算圆柱体的侧面积．【详解】解：先由三视图确定该几何体是圆柱体，底面半径是4÷2=2cm ，高是6cm ，圆柱的侧面展开图是一个长方形，长方形的长是圆柱的底面周长，长方形的宽是圆柱的高，且底面周长为：2π×2=4π(cm)，∴这个圆柱的侧面积是4π×6=24π(cm²)．故答案为：24π cm²．【点睛】此题主要考查了由三视图确定几何体和求圆柱体的侧面积，关键是根据三视图确定该几何体是圆柱体．17．【分析】先由勾股定理求出母线再根据圆锥侧面积公式S=r 计算即可【详解】圆锥半径：r=8÷2=4S=r=20故答案为：20【点睛】本题考查圆锥侧面积的求法理解并掌握圆锥侧面积公式是解题关键解析：20π【分析】先由勾股定理求出母线l ，再根据圆锥侧面积公式S=πr l 计算即可．【详解】圆锥半径：r=8÷2=422345l =+=S=πr l=20π故答案为：20π【点睛】本题考查圆锥侧面积的求法，理解并掌握圆锥侧面积公式是解题关键．18．23【分析】根据三视图得出碟子的总数由（1）知每个碟子的高度即可得出答案【详解】可以看出碟子数为x时碟子的高度为2+15(x﹣1)；由三视图可知共有15个碟子∴叠成一摞的高度=15×15+05=23解析：23【分析】根据三视图得出碟子的总数，由（1）知每个碟子的高度，即可得出答案.【详解】可以看出碟子数为x时，碟子的高度为2+1.5(x﹣1)；由三视图可知共有15个碟子，∴叠成一摞的高度=1.5×15+0.5=23(cm).故答案为：23cm.【点睛】本题考查了图形的变化类问题及由三视图判断几何体的知识，找出碟子个数与碟子高度的之间的关系式是此题的关键.19．39【分析】由主视图可得组合几何体有4列由左视图可得组合几何体有4行可得最底层几何体最多正方体的个数为：4×4＝16；由主视图和左视图可得第二层最多正方体的个数为：4×4＝16；由主视图和左视图可得解析：39【分析】由主视图可得组合几何体有4列，由左视图可得组合几何体有4行，可得最底层几何体最多正方体的个数为：4×4＝16；由主视图和左视图可得第二层最多正方体的个数为：4×4＝16；由主视图和左视图可得第3层最多正方体的个数为：3×2＝6；由主视图和左视图可得第4层最多正方体的个数为：1；相加可得所求．【详解】由主视图可得组合几何体有4列，由左视图可得组合几何体有4行，最底层几何体最多正方体的个数为：4×4＝16，由主视图和左视图可得第二层最多正方体的个数为：4×4＝16；由主视图和左视图可得第3层最多正方体的个数为：3×2＝6；由主视图和左视图可得第4层最多正方体的个数为：1；16＋16＋6＋1＝39（件）．故这正方体快递件最多有39件．故答案为：39．【点睛】此题考查由视图判断几何体；得到最底层正方体的最多的个数是解决本题的突破点；用到的知识点为：最底层正方体的最多的个数＝行数×列数．20．2【分析】首先判定△ABE∽△CDE根据相似三角形的性质可得然后代入数值进行计算即可【详解】解：∵AB⊥EDCD⊥ED∴AB∥DC∴△ABE∽△CDE∴∵AB=15mCD=6mBD=6m∴解得：EB解析：2【分析】首先判定△ABE∽△CDE，根据相似三角形的性质可得AB EBCD ED=，然后代入数值进行计算即可．【详解】解：∵AB⊥ED，CD⊥ED，∴AB∥DC，∴△ABE∽△CDE，∴AB EB CD ED=∵AB=1.5m，CD=6m，BD=6m，∴1.566EBEB=+解得：EB=2，故答案为2【点睛】此题主要考查了相似三角形的应用，属于简单题,关键是掌握相似三角形对应边成比例是解题关键．21．6+【解析】【分析】延长AC交BF延长线于D点则BD即为AB的影长然后根据物长和影长的比值计算即可【详解】延长AC交BF延长线于D点则∠CFE=30°作CE⊥BD于E在Rt△CFE中∠CFE=30°解析：6【解析】【分析】延长AC交BF延长线于D点，则BD即为AB的影长，然后根据物长和影长的比值计算即可．【详解】延长AC交BF延长线于D点，则∠CFE=30°，作CE⊥BD于E．在Rt△CFE中，∠CFE=30°，CF=4，∴CE=2，EF在Rt△CED中，∵同一时刻，一根长为1米、垂直于地面放置的标杆在地面上的影长为2米，CE=2，CE：DE=1：2，∴DE=4，∴BD=BF+EF+ED在Rt△ABD中，AB12=BD12=（12+23）=6+3．故答案为（6+3）米．【点睛】本题考查了相似三角形的性质．解决本题的关键是作出辅助线得到AB的影长．22．64【分析】根据平行投影同一时刻物长与影长的比值固定即可解题【详解】解：由题可知：解得：树高=64米【点睛】本题考查了投影的实际应用属于简单题熟悉投影概念列比例式是解题关键解析：6.4【分析】根据平行投影,同一时刻物长与影长的比值固定即可解题.【详解】解：由题可知：1.628=树高,解得：树高=6.4米.【点睛】本题考查了投影的实际应用,属于简单题,熟悉投影概念,列比例式是解题关键.23．7【解析】该几何体的主视图的面积为1×1×4=4左视图的面积是1×1×3=3所以该几何体的主视图和左视图的面积之和是3+4=7故答案为7解析：7【解析】该几何体的主视图的面积为1×1×4=4，左视图的面积是1×1×3=3，所以该几何体的主视图和左视图的面积之和是3+4=7，故答案为7.24．16【分析】易得△AOB∽△ECD利用相似三角形对应边的比相等可得旗杆OA的长度【详解】解：∵OA⊥DACE⊥DA∴∠CED=∠OAB=90°∵CD∥OE∴∠CDA=∠OBA∴△AOB∽△EC D∴解解析：16【分析】易得△AOB∽△ECD，利用相似三角形对应边的比相等可得旗杆OA的长度．【详解】解：∵OA ⊥DA ，CE ⊥DA ，∴∠CED=∠OAB=90°，∵CD ∥OE ，∴∠CDA=∠OBA ，∴△AOB ∽△ECD ， ∴CE OA 16OA ,DE AB 220==， 解得OA=16．故答案为16． 25．【分析】先判断出几何体为正三棱柱求出三棱柱的底面积最后求表面积即可【详解】解：由三视图得几何体为正三棱柱上下底为边长为2的等边三角形侧面积为长为3宽为2的矩形如图等边三角形ABC 中作AD ⊥BC 于D 则 解析：1823+【分析】先判断出几何体为正三棱柱，求出三棱柱的底面积，最后求表面积即可．【详解】解：由三视图得，几何体为正三棱柱，上下底为边长为2的等边三角形，侧面积为长为3，宽为2的矩形．如图，等边三角形ABC 中，作AD ⊥BC 于D ，则BD=1BC=12， 在t ABD R △中，2222AD=AB -BD =21=3-；∴11=BC AD=23=322ABC S ⨯⨯⨯⨯△， ∴三棱柱的表面积为23323=18+23⨯⨯+⨯．故答案为： 183+【点睛】本题考查了三视图，等边三角形的面积计算等知识，根据三视图判断出几何体形状是解题关键．26．【分析】作EH ⊥FG 于点H 解直角三角形求出EH 即可得出AB 的长度【详解】解：如图所示作EH ⊥FG 于点H ∵∠EHF=90°∠EFG=45°∴∠EFG=∠FEH=45°∴EH=HF=∵∴EH=根据三视图 解析：62 【分析】 作EH ⊥FG 于点H ，解直角三角形求出EH 即可得出AB 的长度．【详解】解：如图所示，作EH ⊥FG 于点H ，∵∠EHF=90°，∠EFG=45°，∴∠EFG=∠FEH=45°，∴EH=HF=22EF ， ∵12EF cm ，∴EH=62，根据三视图的意义可知，AB=EH=62故答案为：62【点睛】本题考查了三视图，解直角三角形的应用，解题的关键是理解题意，灵活运用所学知识解决问题．三、解答题27．见解析【分析】利用俯视图即可得出几何体的形状，进而得出几何体的主视图和左视图．【详解】解：如图所示：．【点睛】此题主要考查了作三视图以及由三视图判断几何体的形状，正确得出几何体的形状是解题关键．28．见解析．【分析】分别从正面、左面、上面看得到的图形即可.看到的棱用实线表示,实际存在但是被挡住看不见的棱用虚线表示.【详解】【点睛】本题考查了三视图的作图.29．（1）线段CP为王乐在路灯B下的影子；（2）王乐站在Q处时，在路灯A下的影长为1.5m；（3）路灯A的高度为12m【分析】（1）影长为光线与物高相交得到的阴影部分；（2）易得Rt△CEP∽Rt△CBD，利用对应边成比例可得QD长；（3）易得Rt△DFQ∽Rt△DAC，利用对应边成比例可得AC长，也就是路灯A的高度．【详解】解：（1）线段CP为王乐在路灯B下的影子．（2）由题意得Rt△CEP∽Rt△CBD，∴1.8292 6.5QD=++，解得：QD=1.5m．所以王乐站在Q处时，在路灯A下的影长为1.5m （3）由题意得Rt△QDF∽Rt△CDA，∴FQ QD=，AC DC∴1.8 1.5=，AC10解得：AC=12m．所以路灯A的高度为12m.【点睛】本题考查了中心投影及相似的判定和性质，利用两三角形相似，对应边成比例来求线段的长．30．（1）见解析；（2）34【分析】（1）从正面看得到从左往右4列正方形的个数依次为1，3，1，2；从左面看得到从左往右2列正方形的个数依次为3，1；从上面看得到从左往右,4列正方形的个数依次为2，1，,1，1，依此画出图形即可；（2）有顺序的计算上下面，左右面，前后面的面积之和，然后加上2个三视图中没看到的面，计算表面积之和，即可；【详解】解：（1）如下图：（2）（5×2+7×2+4×2+2）×（1×1）=（10+14+8+2）×1=34×1=34故答案为：34．【点睛】考查了作图-三视图，三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形．计算几何体的表面积应有顺序的分为相对的面进行计算不易出差错.。

三视图一、单选题1．右图是一个由4个相同的正方体组成的立体图形,它的三视图是（）2．如图是几何体的三视图,该几何体是（）A．圆锥B．圆柱C．正三棱柱D．正三棱锥3．如图是由5个小立方块所搭成的几何体的俯视图,小正方形中的数字表示该位置小立方块的个数,这个几何体的主视图是（）4．如图,贤贤同学用手工纸制作一个台灯灯罩,做好后发现上口太小了,于是他把纸灯罩对齐压扁,剪去上面一截后,正好合适,以下裁剪示意图中,正确的是（）A．B．C．D．5．下图是某几何体的三视图,根据图中数据,求得该几何体的体积为（）A．60πB．70πC．90πD．160π6．用6个完全相同的小正方体组合成如图所示的立方体图形,它的主视图为D．A ．B．C ．7．如图是由六个棱长为1的正方体组成的几何体,其俯视图的面积是A．3 B．4 C．5 D．68．如图是一个几何体的三视图,已知正视图和左视图都是边长为2的等边三角形,则这个几何体的全面积为A． B． C． D．二、填空题9．若干桶方便面摆放在桌子上,如图是它的三视图,则这一堆方便面共有 _____ 桶．10．桌上放着一个长方体和一个圆柱体,说出下面三幅图分别是从哪个方向看到的？ 11．如图是一个几何体的三视图,若这个几何体的体积是36,则它的表面积是．12．下图是由几个相同的小立方块组成的几何体的三视图,小立方块的个数是．13．如图是一个正方体纸盒的展开图,其中的四个正方形内标有数字1,2,3和－3．要在其余正方形内分别填上一个数,使得折成正方形后,相对面上的两数均为互为相反数,则A处应填．14．如图是一个包装盒的三视图,则这个包装盒的体积是15．如图是由若干个大小相同的小正方体堆砌而成的几何体,那么其三种视图中面积最小的是．三、解答题16．如图,是由若干个完全相同的小正方体组成的一个几何体．（1）请画出这个几何体的主视图、左视图和俯视图；（2）如果在这个几何体上再添加一些相同的小正方体,并保持这个几何体的俯视图和左视图不变,那么最多可以再添加几个小正方体？17．某一空间图形的三视图如右图所示,其中主视图：半径为1的半圆以及高为1的矩形；左视图：半径为1的14圆以及高为1的矩形；俯视图：半径为1的圆．求此图形的体积．18．如图,是由5个正方体组成的图案,请在方格纸中分别画出它的主视图、左视图、俯视图．19．如图是一些小正方块所搭几何体的俯视图,小正方块中的数字表示该位置的小方块的个数,请画出这个几何体的主视图和左视图：20．一个几何体的三视图如图所示,它的俯视图为菱形．请写出该几何体的形状,并根据图中所给的数据求出它的侧面积21．已知一个几何体的三视图为一个直角三角形,和两个长方形,有关的尺寸如图所示,描述该几何体的形状,并根据图中数据计算它的表面积．22．在平整的地面上,有若干个完全相同的棱长为10cm的小正方体堆成一个几何体,如图所示。

学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．“圆柱与球的组合体”如下图所示，则它的三视图是（）A．B．C．D．2．如图所示的几何体的俯视图是（）A．B．C．D．3．如图是某个几何体的三视图，则该几何体是（）A．圆锥B．三棱柱C．圆柱D．三棱锥4．桌面上放着长方体和圆柱体各1个，按下图所示的方式摆放在一起，其左视图是（）A．B．C．D．5．如图，是由一些大小相同的小正方体组成的几何体的主视图和俯视图，则组成这个几何体的小正方体最多块数是（）A．9 B．10 C．11 D．126．如图是由一些相同的小正方体构成的立体图形的三视图．构成这个立体图形的小正方体的个数是（）A．6 B．7 C．4 D．57．从上面看下图能看到的结果是图形（）A．B．C．D．8．一个几何体由若干大小相同的小立方块搭成，从它的正面、左面看到的形状图完全相同（如下图所示），则组成该几何体的小立方块的个数至少有（）A．3个B．4个C．5个D．6个9．下列几何体中，三视图有两个相同而另一个不同的是（）A．（1）（2）B．（2）（3）C．（2）（4）D．（3）（4）10．小乐用一块长方形硬纸板在阳光下做投影实验，通过观察，发现这块长方形硬纸板在平整的地面上不可能出现的投影是（）A．三角形B．线段C．矩形D．平行四边形11．下列几何体中，其主视图、俯视图和左视图分别是图中三个图形的是（）A．B．C．D．12．如图，阳光从教室的窗户射入室内，窗户框AB在地面上的影子长DE＝1.8m，窗户下沿到地面的距离BC＝1m，EC＝1.2m，那么窗户的高AB为（）A．1.5m B．1.6m C．1.86m D．2.16m13．如图是由若干个小正方体组成的几何体从上面看到的图形，小正方形中的数字表示该位置小正方体的个数，这个几何体从正面看到的图形是（）A．B．C．D．14．如图所示的几何体的俯视图为( )A．B．C．D．二、填空题15．一个几何体是由一些大小相同的小正方块摆成的，从正面看与从上面看得到的形状图如图所示，则组成这个几何体的小正方体的个数n的所有可能值的和是______________16．已知：如图是由若干个大小相同的小正方体所搭成的几何体从正面、左面和上面看到的形状图，则搭成这个几何体的小正方体的个数是_______．17．已知某几何体的三视图如图所示，其中俯视图为等边三角形，则该几何体的左视图的面积为_____．18．一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的底面边长是__________.19．如图，一根直立于水平地面的木杆AB在灯光下形成影子AC（AC＞AB），当木杆绕点A按逆时针方向旋转，直至到达地面时，影子的长度发生变化．已知AE＝5m，在旋转过程中，影长的最大值为5m，最小值3m，且影长最大时，木杆与光线垂直，则路灯EF的高度为_____ m．20．如图是一个几何体的三视图，根据图示的数据可计算出该几何体的表面积为_____．21．如图是由几个小立方块搭成的几何体的主视图与左视图，这个几何体最多可能有________个小立方块．22．如图，当太阳光与地面上的树影成45°角时，树影投射在墙上的影高CD等于2米，若树根到墙的距离BC等于8米，则树高AB等于___米．23．几个棱长为1的正方体组成的几何体的三视图如图所示，则这个几何体的体积是_____．24．如图是由棱长相等的小立方体摆成的几何体的主视图与俯视图，根据视图可以判断组成这个几何体至少要________个小立方体．25．如图，在A时测得旗杆的影长是4米，B时测得旗杆的影长是16米，若两次的日照光线恰好垂直，则旗杆的高度是______米.26．如图，将19个棱长为a的正方体按如图摆放，则这个几何体的表面积是_____．三、解答题27．（1）如图①是一个组合几何体，右边是它的两种视图，在右边横线上填写出两种视图名称；（2）根据两种视图中尺寸（单位：cm），计算这个组合几何体的表面积．（π取3.14）28．如图，在Rt△ABC中，∠ACB=90°，AC=6，BC=8，点D为边CB上的一个动点（点D 不与点B重合），过D作DO⊥AB，垂足为O，点B′在边AB上，且与点B关于直线DO对称，连接DB′，AD．（1）求证：△DOB∽△ACB；（2）若AD平分∠CAB，求线段BD的长；（3）当△AB′D为等腰三角形时，求线段BD的长．29．用5个棱长为1的正方体组成如图所示的几何体.(1)该几何体的体积是立方单位，表面积是平方单位(包括底面积);(2)请在方格纸中用实线画出它的三个视图.30．如图是由6个相同的小正方体组成的几何体，请在指定的位置画出从正面、左面、上面看得到的这个几何体的形状图．【参考答案】一、选择题1．A2．B3．B4．C5．C6．A7．D8．B9．B10．A11．A12．A13．C14．C二、填空题15．11【分析】易得这个几何体共有2层由主视图和俯视图可得第一层最多正方体的个数为3块第二层最多正方体的个数为3块相加即可【详解】解：组成这个几何体的小正方体的个数有2+2+2=6或2+1+2=55+616．【分析】根据主视图和俯视图判断几何体的底层的正方体的个数根据主视图和左视图判断几何体的第二和第三层的正方体的个数计算即可【详解】解：从主视图和俯视图可知几何体的底层有4个正方体从主视图和左视图可知几17．3cm2【分析】由三视图想象几何体的形状首先应分别根据主视图俯视图和左视图想象几何体的前面上面和左侧面的形状然后综合起来考虑整体形状【详解】解：该几何体是一个三棱柱底面等边三角形边长为2cm底面三角18．2【解析】考点：由三视图判断几何体分析：由主视图可得长方体的高和底面正方形的对角线长利用勾股定理即可求得长方体的底面边长解答：解：∵主视图的长为2俯视图为正方形∴长方体的底面边长为2÷=2∵主视图的19．75【解析】试题20．90π【分析】根据圆锥侧面积公式首先求出圆锥的侧面积再求出底面圆的面积为即可得出表面积【详解】解：∵如图所示可知圆锥的高为12底面圆的直径为10∴圆锥的母线为：13∴根据圆锥的侧面积公式：πrl=π21．9【解析】试题22．10【解析】试题23．5【解析】试题24．8【解析】由俯视图可以看出组成这个几何体的底面小正方体有5个由主视图可知第二层最少有2个第三层最少有1个所以组成这个几何体的小正方体的个数最少为5+2+1=8个点睛：本题主要考查学生由三视图判断几何25．8【分析】如图∠CPD=90°QC=4mQD=9m利用等角的余角相等得到∠QPC=∠D则可判断Rt△PCQ∽Rt△DPQ然后利用相似比可计算出PQ【详解】解：如图∠CPD=90°QC=4mQD=1626．54a2【分析】求这个几何体的表面积就要数出这个几何体中小正方体漏在外面的面的个数从前后左右上下方向上来数然后用一个面的面积乘面的个数即可【详解】解：从前后左右上下方向看到的面数分别为：101088三、解答题27．28．29．30．【参考解析】一、选择题1．A解析：A【分析】根据几何体三视图的定义即可得．【详解】从正面看和从左面看得到的平面图形都是一个圆和一个矩形的组合图形，从上面看得到的平面图形是一个圆环，观察四个选项可知，只有选项A符合，故选：A．【点睛】本题考查了几何体的三视图，熟练掌握定义是解题关键．2．B解析：B【分析】根据俯视图的概念逐一判断即可得．【详解】解：图中几何体的俯视图如图所示：故答案为：B．【点睛】本题考查简单几何体的三视图，解题的关键是掌握常见几何体的三视图．3．B解析：B【解析】根据主视图和左视图为矩形判断出是柱体，根据俯视图是三角形可判断出这个几何体应该是三棱柱，故选B．4．C解析：C【分析】根据从左边看得到的图形是左视图，可得答案．【详解】解：从左边看时，圆柱和长方体都是一个矩形，圆柱的矩形竖放在长方体矩形的中间．故选：C．【点睛】本题考查三视图的知识，左视图是从物体的左面看得到的视图．5．C解析：C【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，再根据主视图与俯视图得出答案．【详解】解：根据几何体的主视图和俯视图，可以得出那个主视图看最少5个，那个俯视图看，最左边正方形前后可以有三列，分别有三个⨯+个．故最多有332=11故选C．【点睛】本题考查了三视图的应用，根据从俯视图看，最左边正方形前后可以有三列，分别有三个从而得出答案是解决问题的关键．6．A解析：A【分析】利用三视图的观察角度不同得出行数与列数，结合主视图得出答案．【详解】解：如图所示：由左视图可得此图形有3行，由俯视图可得此图形有3列，由主视图可得此图形最左边一列有4个小正方体，中间一列有1个小正方体，最右边一列有1个小正方体，故构成这个立体图形的小正方体有6个．故选：A．【点睛】此题主要考查了由三视图判断几何体，利用三视图得出几何体的形状是解题关键．7．D解析：D【分析】先细心观察原立体图形中的圆锥体和长方体的位置关系，结合四个选项选出答案．【详解】从上面往下看到左边一个长方形，右边一个圆，因此只有D的图形符合这个条件．故选：D．【点睛】本题考查了三视图的知识，解题的关键是熟知俯视图是从上面往下的视图．8．B解析：B【分析】从主视图上弄清物体的上下和左右形状，从左视图上弄清楚物体的上下和前后形状，综合分析，即可得出答案．【详解】解：根据主视图和左视图可得：搭这样的几何体最少需要4个小正方体；故选：B．【点睛】此题考查三视图，解题关键在于掌握其定义.9．B解析：B【解析】【分析】根据三视图的定义即可解答．【详解】正方体的三视图都是正方形，故（1）不符合题意；圆柱的主视图、左视图都是矩形，俯视图是圆，故（2）符合题意；圆锥的主视图、左视图都是三角形，俯视图是圆形，故（3）符合题意；三棱锥主视图是、左视图是，俯视图是三角形，故（4）不符合题意；故选B．【点睛】本题考查了简单几何体的三视图，熟知三视图的定义是解决问题的关键.10．A解析：A【分析】根据平行投影的性质进行分析即可得出答案．【详解】将长方形硬纸的板面与投影线平行时，形成的影子为线段；将长方形硬纸板与地面平行放置时，形成的影子为矩形；将长方形硬纸板倾斜放置形成的影子为平行四边形；由物体同一时刻物高与影长成比例，且长方形对边相等，故得到的投影不可能是三角形．故选A．【点睛】本题考查了投影与视图的有关知识，是一道与实际生活密切相关的热点试题，灵活运用平行投影的性质是解题的关键．11．A解析：A【解析】分析：根据三视图想象立体图形，从主视图可以看出左边的一列有两个，左视图可以看出右边一列有两个，俯视图中左边的一列有两个，综合起来可得解．详解：从主视图可以看出左边的一列有两个，右边的两列只有一行(第二行)；从左视图可以看出右边的一列有两个，左边的一列只有一行(第二行)；从俯视图可以看出左边的一列有两个，右边的两列只有一行(第一行)．故选A．.做这类题时要借助三种视图表示物体的特点，从主点睛：本题考查由三视图想象立体图形视图上弄清物体的上下和左右形状；从俯视图上弄清物体的左右和前后形状；从左视图上弄清楚物体的上下和前后形状，综合分析，合理猜想，结合生活经验描绘出草图后，再检验是否符合题意．12．A解析：A【解析】∵BE ∥AD ，∴△BCE ∽△ACD ， ∴CB CE AC CD =，即 CB CE AB BC DE EC=++， ∵BC=1，DE=1.8，EC=1.2 ∴1 1.21 1.8 1.2AB =++ ∴1.2AB=1.8，∴AB=1.5m ．故选A ． 13．C解析：C【解析】【分析】先根据俯视图判断出几何体的形状，再根据主视图是从正面看画出图形即可．【详解】解：由俯视图可知，几何体共有两排，前面一排从左到右分别是1个和2个小正方体搭成两个长方体，后面一排分别有2个、3个、1个小正方体搭成三个长方体，并且这两排右齐，故从正面看到的视图为：．故选：C ．【点睛】本题考查几何体三视图，熟记三视图的概念并判断出物体的排列方式是解题的关键． 14．C解析：C【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看外面是一个矩形，里面是一个圆形，故选C ．【点睛】考查了简单组合体的三视图，从上边看得到的图形是俯视图．二、填空题15．11【分析】易得这个几何体共有2层由主视图和俯视图可得第一层最多正方体的个数为3块第二层最多正方体的个数为3块相加即可【详解】解：组成这个几何体的小正方体的个数有2+2+2=6或2+1+2=55+6解析：11【分析】易得这个几何体共有2层，由主视图和俯视图可得第一层最多正方体的个数为3块，第二层最多正方体的个数为3块，相加即可．【详解】解：组成这个几何体的小正方体的个数有2+2+2=6或2+1+2=5，5+6=11，故答案为：11．【点睛】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．16．【分析】根据主视图和俯视图判断几何体的底层的正方体的个数根据主视图和左视图判断几何体的第二和第三层的正方体的个数计算即可【详解】解：从主视图和俯视图可知几何体的底层有4个正方体从主视图和左视图可知几解析：6【分析】根据主视图和俯视图判断几何体的底层的正方体的个数，根据主视图和左视图判断几何体的第二和第三层的正方体的个数，计算即可．【详解】解：从主视图和俯视图可知，几何体的底层有4个正方体，从主视图和左视图可知，几何体的第二和第三层各一个正方体，则搭成这个几何体的小正方体的个数为：4+1+1=6，故答案为：6．【点睛】本题考查的是由三视图判断几何体，掌握几何体的主视图、左视图和俯视图的概念是解题的关键．17．3cm2【分析】由三视图想象几何体的形状首先应分别根据主视图俯视图和左视图想象几何体的前面上面和左侧面的形状然后综合起来考虑整体形状【详解】解：该几何体是一个三棱柱底面等边三角形边长为2cm底面三角解析：2．【分析】由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．【详解】解：该几何体是一个三棱柱，底面等边三角形边长为2cm cm，三棱柱的高为3cm，∴其左视图为长方形，长为3cm，宽为3cm，∴面积为：3×3＝33（cm2），故答案为：33cm2．【点睛】本题考查了三视图，三视图是中考经常考查的知识内容，难度不大，但要求对三视图画法规则要熟练掌握，对常见几何体的三视图要熟悉．18．2【解析】考点：由三视图判断几何体分析：由主视图可得长方体的高和底面正方形的对角线长利用勾股定理即可求得长方体的底面边长解答：解：∵主视图的长为2俯视图为正方形∴长方体的底面边长为2÷=2∵主视图的解析：2【解析】考点：由三视图判断几何体．分析：由主视图可得长方体的高和底面正方形的对角线长，利用勾股定理即可求得长方体的底面边长．解答：解：∵主视图的长为22，俯视图为正方形，∴长方体的底面边长为22÷2=2，∵主视图的高就是几何体的高，∴这个长方体的高和底面边长分别是3，2．点评：用到的知识点为：主视图反映几何体的长与高，注意物体摆放位置的不同得到主视图的形状也不同．19．75【解析】试题解析：7.5【解析】试题当旋转到达地面时，为最短影长，等于AB，∵最小值3m，∴AB=3m，∵影长最大时，木杆与光线垂直，即AC=5m，∴BC=4，又可得△CAB∽△CFE，∴BC AB，EC EF∵AE=5m，∴43，10EF解得：EF=7.5m.故答案为7.5.点睛：相似三角形的性质：相似三角形的对应边成比例.20．90π【分析】根据圆锥侧面积公式首先求出圆锥的侧面积再求出底面圆的面积为即可得出表面积【详解】解：∵如图所示可知圆锥的高为12底面圆的直径为10∴圆锥的母线为：13∴根据圆锥的侧面积公式：πrl=π解析：90π【分析】根据圆锥侧面积公式首先求出圆锥的侧面积，再求出底面圆的面积为，即可得出表面积．【详解】解：∵如图所示可知，圆锥的高为12，底面圆的直径为10，∴圆锥的母线为：13，∴根据圆锥的侧面积公式：πrl=π×5×13=65π，底面圆的面积为：πr2=25π，∴该几何体的表面积为90π．故答案为90π．21．9【解析】试题解析：9【解析】试题∵由主视图可得组合几何体的底层有3列，由左视图可得该几何体有2行，∴最底层最多有3×2=6个正方体，主视图和左视图可得第2层最多有1+1=2个正方体，最上一层最多有1个正方体，∴组成该几何体的正方体最多有6+2+1=9个.所以本题的正确答案应为9个.22．10【解析】试题解析：10【解析】试题如图所示，作DH⊥AB与H，则DH=BC=8 m，CD=BH=2 m，根据题意得∠ADH = 45°，所以△ADH为等腰直角三角形，所以AH=DH=8 m，所以AB=AH+BH=8+2=10 m.所以本题的正确答案应为10米.23．5【解析】试题解析：5【解析】试题综合三视图可知，这个几何体的底层应该有3+1=4个小正方体，第二层应该有1个小正方体，因此搭成这个几何体所用小正方体的个数是4+1=5个，所以这个几何体的体积是5．24．8【解析】由俯视图可以看出组成这个几何体的底面小正方体有5个由主视图可知第二层最少有2个第三层最少有1个所以组成这个几何体的小正方体的个数最少为5+2+1=8个点睛：本题主要考查学生由三视图判断几何解析：8【解析】由俯视图可以看出组成这个几何体的底面小正方体有5个，由主视图可知第二层最少有2个，第三层最少有1个，所以组成这个几何体的小正方体的个数最少为5+2+1=8个．点睛：本题主要考查学生由三视图判断几何体，同时也体现了对空间想象能力方面的考查．做题要掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”．25．8【分析】如图∠CPD=90°QC=4mQD=9m利用等角的余角相等得到∠QPC=∠D则可判断Rt△PCQ∽Rt△DPQ然后利用相似比可计算出PQ【详解】解：如图∠CPD=90°QC=4mQD=16解析：8【分析】如图，∠CPD=90°，QC=4m，QD=9m，利用等角的余角相等得到∠QPC=∠D，则可判断Rt△PCQ∽Rt△DPQ，然后利用相似比可计算出PQ．【详解】解：如图，∠CPD=90°，QC=4m，QD=16m，∵PQ⊥CD，∴∠PQC=90°，∴∠C+∠QPC=90°，而∠C+∠D=90°，∴∠QPC=∠D，∴Rt△PCQ∽Rt△DPQ，∴PQ QCQD PQ=，即416PQPQ=，∴PQ=8，即旗杆的高度为8m．故答案为8．【点睛】本题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．平行投影中物体与投影面平行时的投影是全等的．也考查了相似三角形的判定与性质．26．54a2【分析】求这个几何体的表面积就要数出这个几何体中小正方体漏在外面的面的个数从前后左右上下方向上来数然后用一个面的面积乘面的个数即可【详解】解：从前后左右上下方向看到的面数分别为：101088解析：54a2【分析】求这个几何体的表面积，就要数出这个几何体中小正方体漏在外面的面的个数，从前、后、左、右、上、下方向上来数，然后用一个面的面积乘面的个数即可．【详解】解：从前、后、左、右、上、下方向看到的面数分别为：10，10，8，8，9，9所以表面积为（10＋10＋8＋8＋9＋9 ）a2＝54a2，故答案为：54a2．【点睛】本题主要考查组合体的表面积，分析图形，掌握表面积的计算公式是解题的关键．三、解答题27．（1）主，俯；（2）207.36cm2【分析】（1）根据三视图的定义解答即可；（2）所求组合几何体的表面积=长方体的表面积+圆柱的侧面积，据此代入数据计算即可．【详解】解：（1）如图所示：；故答案为：主，俯；（2）组合几何体的表面积=2×（8×5+8×2+5×2）+4×π×6=2×66+24×3.14=207.36（cm2）．【点睛】本题考查了几何体的三视图和几何体表面积的计算，正确理解题意、熟练掌握基本知识是关键．28．（1）证明见试题解析；（2）5；（3）50 13．【解析】试题分析：（1）公共角和直角两个角相等，所以相似.(2)由（1）可得三角形相似比，设BD＝x，CD，BD，BO用x表示出来，所以可得BD长.(3)同（2）原理，BD＝B′D＝x,A B′，B′O，BO用x表示,利用等腰三角形求BD长.试题（1）证明:∵DO⊥AB，∴∠DOB＝90°，∴∠ACB＝∠DOB＝90°,又∵∠B＝∠B．∴△DOB∽△ACB．（2）∵AD 平分∠CAB，DC⊥AC,DO⊥AB,∴DO＝DC,在 Rt△ABC 中，AC＝6，BC＝,8，∴AB＝10,∵△DOB∽△ACB,∴DO∶BO∶BD＝AC∶BC∶AB＝3∶4∶5,设BD＝x，则DO＝DC＝35x，BO＝45x,∵CD＋BD＝8，∴35x＋x＝8，解得x＝,5，即：BD＝5．（3）∵点B 与点B′关于直线DO 对称，∴∠B＝∠OB′D，BO＝B′O＝45x，BD＝B′D＝x,∵∠B 为锐角，∴∠OB′D 也为锐角，∴∠AB′D 为钝角,∴当△AB′D是等腰三角形时，AB′＝DB′,∵AB′＋B′O＋BO＝10，∴x ＋45x ＋45x ＝10，解得x ＝5013，即BD ＝5013， ∴当△AB′D 为等腰三角形时，BD ＝5013. 点睛：角平分线问题的辅助线添加及其解题模型.①垂两边：如图（1），已知BP 平分ABC ∠，过点P 作PA AB ⊥，PC BC ⊥，则PA PC =.②截两边：如图（2），已知BP 平分MBN ∠，点A BM 上，在BN 上截取BC BA =，则ABP ∆≌CBP ∆.③角平分线+平行线→等腰三角形：如图（3），已知BP 平分ABC ∠，//PA AC ，则AB AP =；如图（4），已知BP 平分ABC ∠，//EF PB ，则BE BF =.(1) (2) (3) (4)④三线合一（利用角平分线+垂线→等腰三角形）：如图（5），已知AD 平分BAC ∠，且AD BC ⊥，则AB AC =，BD CD =.(5)29．（1）5；22；（2）见解析.【分析】（1）根据几何体的形状得出立方体的体积和表面积即可；（2）主视图有3列，从左往右每一列小正方形的数量为2，1，1；左视图有2列，小正方形的个数为2，1；俯视图有3列，从左往右小正方形的个数为1，2，1．【详解】解：（1）几何体的体积：1×1×1×5=5（立方单位），表面积：小正方体被遮住的面有8个，所以表面积为：1×1×22=22（平方单位）； （2）如图所示：【点睛】此题主要考查了画几何体的三视图，关键是掌握三视图所看位置．30．见解析.【分析】根据三视图的定义画出图形即可．【详解】该几何体的三视图如图所示：【点睛】此题考查三视图的定义，解题的关键是学会观察和想象，再画它的三视图．。

一、选择题1．如图是由大小相同的小正方体搭成的几何体，将其中的一个小正方体①去掉，则三视图不发生改变的是（）A．主视图B．俯视图C．左视图D．俯视图和左视图2．由7个相同的棱长为1的小立方块拼成的几何体如图所示，它的表面积为（）A．23B．24C．26D．283．如图是一个由相同小立方块搭成的几何体从上面看到的形状图，小正方形中的数字表示该位置上小立方块的个数，则该几何体从正面看是（）A．B．C．D．4．下列几何体中，三视图有两个相同而另一个不同的是（）A．（1）（2）B．（2）（3）C．（2）（4）D．（3）（4）5．如图是由6个大小相同的立方体组成的几何体，在这个几何体的三视图中，是中心对称图形的是()A．主视图B．左视图C．俯视图D．主视图和左视图6．如图是一个由5个完全相同的小正方体组成的立体图形，它的俯视图是()A．B．C．D．7．如图是由五个相同的小正方体搭成的一个几何体，它的主视图是（）A．B．C．D．8．下列几何体各自的三视图中，有且仅有．．．．两个视图相同的是（）A．①②B．②③C．①④D．②④9．如图,是一块带有圆形空洞和正方形空洞(圆面直径与正方形边长相等)的小木板，则下列物体中既可以堵住圆形空洞，又可以堵住方形空洞的可能是（）.A．B．C．D．10．如图所示几何体的左视图是（）A ．B ．C ．D ． 11．如图是由5个相同的正方体搭成的几何体，其左视图是（ ）A ．B ．C ．D ．12．路边有一根电线杆AB 和一块长方形广告牌，有一天，小明突然发现在太阳光照射下，电线杆顶端A 的影子刚好落在长方形广告牌的上边中点G 处，而长方形广告牌的影子刚好落在地面上E 点（如图），已知5BC =米，长方形广告牌的长4HF =米，高3HC =米，4DE =米，则电线杆AB 的高度是（ ）A ．6.75米B ．7.75米C ．8.25米D ．10.75米 13．如图所示的几何体的俯视图为( )A ．B ．C ．D ．14．下面四个立体图形，从正面、左面、上面对空都不可能看到长方形的是( ) A ． B ． C ． D ．15．如图所示的立体图形的主视图是（）A．B．C．D．二、填空题16．如图是一个几何体的三视图，根据图中所示数据求得这个几何体的侧面积是________（结果保留 ）．17．已知一个圆锥体的三视图如图所示，则这个圆锥体的侧面积是__________．18．八中食堂厨房的桌子上整齐地摆放着若干相同规格的碟子，碟子的个数与碟子的高度的关系如表：碟子的个数碟子的高度（单位：cm）1222+1.532+342+4.5……现在分别从三个方向上看若干碟子，得到的三视图如图所示，厨房师傅想把它们整齐地叠成一摞，求叠成一摞后的高度为_____cm．19．如图，小明站在距离灯杆6m的点B处．若小明的身高AB=1.5m，灯杆CD=6m，则在灯C的照射下，小明的影长BE=______m．20．如图是由若干个大小相同的小正方体堆砌而成的几何体，那么其三种视图中面积最小的是______．21．如图，用棱长为1cm的小立方块组成一个几何体，从正面看和从上面看得到的图形如图所示，则这样的几何体的表面积的最小值是__cm2．22．如图是一个几何体的三视图，根据图示的数据可计算出该几何体的表面积为_____．23．将若干个正方体小方块堆放在一起，形成一个几何体，分别从正面看和从上面看，得到的图形如图所示，则这对小方块共有____________块.24．如图，体育兴趣小组选一名身高1.6m的同学直立于旗杆影子的顶端处，其他人分为两部分，一部分同学测得该同学的影长为1.2m，另一部分同学测得同一时刻旗杆影长为9m，那么旗杆的高度是__m．25．如图所示，是从不同方向看到的由一些小立方块搭成的几何体的形状图，若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加相同的小立方块，以便搭成一个大正方体，则至少还需要______个小立方块．26．用小立方块搭成的几何体从正面和上面看的视图如图，这个几何体中小立方块的个数最多有_________个．三、解答题27．如图是由几个小立方体所堆成的几何俯视图，小下方形里的数学字表示该位置小立方块的个数，请画出这个几何主视图和左视图：28．如图是由6个棱长为1的小正方体组成的简单几何体．（1）请在方格纸中分别画出该几何体的主视图、左视图和俯视图；（2）该几何体的表面积（含下底面）为．（直接写出结果）29．（1）根据如图（1）所示的主视图、左视图、俯视图，这个几何体的名称是 .（2）画出如图（2）所示几何体的主视图、左视图、俯视图.30．树AB和木杆CD在同一时刻的投影如图所示，木杆CD高2m，影子DE长3m；若树的影子BE长7m，则树AB高多少m？。

一、选择题1．用大小和形状完全相同的小正方体木块搭成一-个几何体，使得它的正视图和俯视图如图所示,则搭成这样的一个几何体至少需要小正方体木块的个数为( )A．22个B．19个C．16个D．13个D解析：D【分析】先根据俯视图判断出这个几何体的行列数，然后根据正视图推算每列小正方体的最少个数，最后将各列的小正方体个数求和即可得．【详解】由俯视图可得，这个几何体共有3行3列，其中左边一列有2行，中间一列有2行，右边一列有3行由正视图可得，左边一列2行中的最高层数为2，则这列小正方体最少有213+=个中间一列2行中的最高层数为3，则这列小正方体最少有314+=个右边一列3行中的最高层数为4，则这列小正方体最少有4116++=个因此，这个几何体的一种可能的摆放为2,3,41,1,10,0,1（数字表示所在位置小正方体的个数），小正方体最少有34613++=个故选：D．【点睛】本题考查了三视图（俯视图、正视图）的定义，根据俯视图和正视图得出几何体的实际可能摆放是解题关键．另一个重要概念是左视图，这是常考知识点，需掌握．2．一个几何体由若干大小相同的小立方块搭成，从它的正面、左面看到的形状图完全相同（如下图所示），则组成该几何体的小立方块的个数至少有（）A．3个B．4个C．5个D．6个B解析：B【分析】从主视图上弄清物体的上下和左右形状，从左视图上弄清楚物体的上下和前后形状，综合分析，即可得出答案．【详解】解：根据主视图和左视图可得：搭这样的几何体最少需要4个小正方体；故选：B．【点睛】此题考查三视图，解题关键在于掌握其定义.3．如图是由7个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的左视图是（）A．B．C．D．C解析：C【分析】由已知条件可知，左视图有2列，每列小正方形数目分别为3，1．据此可作出判断．【详解】解：从左面看可得到从左到右分别是3，1个正方形．故选C．【点睛】查几何体的三视图．由几何体的俯视图及小正方形内的数字，可知左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．4．某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最少有（）A．4个B．5个C．6个D．7个B解析：B【分析】由主视图和左视图确定俯视图的形状，再判断最少的正方体的个数．【详解】由主视图和左视图可确定所需正方体个数最少时俯视图（数字为该位置小正方体的个数）为：则搭成这个几何体的小正方体最少有5个，故选B．【点睛】本题考查了由三视图判断几何体，根据主视图和左视图画出所需正方体个数最少的俯视图是关键．【详解】请在此输入详解！【点睛】请在此输入点睛！5．一个几何体由若干个相同的正方体组成，其主视图和俯视图如图所示，则这个几何体中正方体的个数最多是（）A．3 B．4 C．5 D．6C解析：C【解析】【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【详解】结合主视图和俯视图可知，左边上层最多有2个，左边下层最多有2个，右边只有一层，且只有1个．所以图中的小正方体最多5块．故选C．【点睛】本题主要考查了由三视图判断几何体，掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”是解题的关键.6．如图，阳光从教室的窗户射入室内，窗户框AB在地面上的影子长DE＝1.8m，窗户下沿到地面的距离BC＝1m，EC＝1.2m，那么窗户的高AB为（）A．1.5m B．1.6m C．1.86m D．2.16m A【解析】∵BE ∥AD ，∴△BCE ∽△ACD ， ∴CB CE AC CD =，即 CB CE AB BC DE EC=++， ∵BC=1，DE=1.8，EC=1.2 ∴1 1.21 1.8 1.2AB =++ ∴1.2AB=1.8，∴AB=1.5m ．故选A ． 7．如图，水杯的俯视图是（ ）A ．B ．C ．D ．A解析：A【解析】【分析】找到从上面看所得到的图形即可．【详解】根据几何体的三视图，可知该几何体的俯视图是一个圆和一条线段.故选A ．8．如图是一个由若干个相同的小正方体组成的几何体的三种形状图,则组成这个几何体的小正体的个数是( )A ．7B ．8C ．9D ．10C解析：C【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行判断．【详解】解：综合三视图，这个几何体的底层有3+2+1=6个小正方体，第二层有1+1=2个小正方体，第三层有1个，因此组成这个几何体的小正方形有6+2+1=9个．故选C ．本题意在考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就容易得到答案了．9．一个几何体由一些大小相同的小正方体组成，如图是它的主视图和左视图，那么组成该几何体所需小正方体的个数最少为( )A ．4B ．5C ．6D ．7B解析：B【分析】 从俯视图中可以看出最底层小正方体的个数及形状，从左视图可以看出每一层小正方体的层数和个数，从而算出总的个数．【详解】由题中所给出的主视图知物体共三列，且左侧一列高两层，中间一列高1层，右侧一列最高两层；由左视图可知左侧两，右侧一层，所以图中的小正方体最少3+2=5块．故选B ．【点睛】本题主要考查三视图的相关知识：主视图主要确定物体的长和高，左视图确定物体的宽和高，俯视图确定物体的长和宽．10．图2是图1中长方体的三视图，若用S 表示面积，222S x x S x x ++主左＝，＝，则S 俯＝（ ）A ．232x x ++B ．22x +C ．221x x ++D ．223x x +A解析：A【分析】 由主视图和左视图的宽为x ，结合两者的面积得出俯视图的长和宽，从而得出答案．∵S主=x2+2x=x（x+2），S左=x2+x=x（x+1），∴俯视图的长为x+2，宽为x+1，则俯视图的面积S俯=（x+2）（x+1）=x2+3x+2．故选A．【点睛】本题考查了由三视图判断几何体，解题的关键是根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，以及几何体的长、宽、高．二、填空题11．已知一个圆锥体的三视图如图所示，则这个圆锥体的侧面积是__________．【分析】先由勾股定理求出母线再根据圆锥侧面积公式S=r计算即可【详解】圆锥半径：r=8÷2=4S=r=20故答案为：20【点睛】本题考查圆锥侧面积的求法理解并掌握圆锥侧面积公式是解题关键解析：20π【分析】先由勾股定理求出母线l，再根据圆锥侧面积公式S=πr l计算即可．【详解】圆锥半径：r=8÷2=422345l=+=S=πr l=20π故答案为：20π【点睛】本题考查圆锥侧面积的求法，理解并掌握圆锥侧面积公式是解题关键．12．为解决楼房之间的挡光问题，某地区规定：两幢楼房间的距离至少为40米，中午12时不能挡光．如图，某旧楼的一楼窗台高1米，要在此楼正南方40米处再建一幢新楼．已知该地区冬天中午12时阳光从正南方照射，并且光线与水平线的夹角最小为30°，在不违反规定的情况下，请问新建楼房最高______米．（结果精确到13，2≈1.414）24【解析】【分析】过点C作CE⊥BD与点E可得四边形CABE是矩形知CE=AB=40AC=BE=1在Rt△CDE中DE=tan30°•CE求出DE的长由DB=DE+EB可得答案【详解】如图过点C作解析：24【解析】【分析】过点C作CE⊥BD与点E，可得四边形CABE是矩形，知CE=AB=40，AC=BE=1．在Rt△CDE 中DE=tan30°•CE求出DE的长，由DB=DE+EB可得答案．【详解】如图，过点C作CE⊥BD与点E．在Rt△CDE中，∠DCE=30°，CE=AB=40，则DE=tan30°•CE33=⨯40≈23，而EB=AC=1，∴BD=DE+EB=23+1=24（米）．【点睛】本题考查了解直角三角形的应用．注意能根据题意构造直角三角形，并能借助于解直角三角形的知识求解是解答此题的关键．13．一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的底面边长是__________.2【解析】考点：由三视图判断几何体分析：由主视图可得长方体的高和底面正方形的对角线长利用勾股定理即可求得长方体的底面边长解答：解：∵主视图的长为2俯视图为正方形∴长方体的底面边长为2÷=2∵主视图的解析：2【解析】考点：由三视图判断几何体．分析：由主视图可得长方体的高和底面正方形的对角线长，利用勾股定理即可求得长方体的底面边长．解答：解：∵主视图的长为22，俯视图为正方形，∴长方体的底面边长为22÷2=2，∵主视图的高就是几何体的高，∴这个长方体的高和底面边长分别是3，2．点评：用到的知识点为：主视图反映几何体的长与高，注意物体摆放位置的不同得到主视图的形状也不同．14．一个几何体的主视图和俯视图如图所示，若这个几何体最多有m个小正方体组成，最少有n个小正方体组成，m+n＝_____．16【分析】主视图俯视图是分别从物体正面上面看所得到的图形【详解】易得第一层有4个正方体第二层最多有3个正方体最少有2个正方体第三层最多有2个正方体最少有1个正方体M＝4＋3＋2＝9N ＝4＋2＋1＝解析：16【分析】主视图、俯视图是分别从物体正面、上面看所得到的图形．【详解】易得第一层有4个正方体，第二层最多有3个正方体，最少有2个正方体，第三层最多有2个正方体，最少有1个正方体，M＝4＋3＋2＝9，N＝4＋2＋1＝7，所以M＋N＝9＋7＝16．故答案为：16．【点睛】此题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．15．如图，一根直立于水平地面的木杆AB在灯光下形成影子AC（AC＞AB），当木杆绕点A按逆时针方向旋转，直至到达地面时，影子的长度发生变化．已知AE＝5m，在旋转过程中，影长的最大值为5m，最小值3m，且影长最大时，木杆与光线垂直，则路灯EF的高度为_____ m．75【解析】试题解析：7.5【解析】试题当旋转到达地面时，为最短影长，等于AB，∵最小值3m，∴AB=3m，∵影长最大时，木杆与光线垂直，即AC=5m，∴BC=4，又可得△CAB∽△CFE，∴BC AB=，EC EF∵AE=5m，∴43=，10EF解得：EF=7.5m.故答案为7.5.点睛：相似三角形的性质：相似三角形的对应边成比例.16．如图，这是圆桌正上方的灯泡（看作一个点）发出的光线照射到桌面后在地面上形成（圆形）的示意图. 已知桌面直径为1.2米，桌面离地面1米. 若灯泡离地面3米，则地面上阴影部分的面积为__________（结果保留π）081π【解析】如图由题意可知DE是☉O1的直径BC是☉O2的直径AO2⊥DE于O1AO2⊥BC于O2DE=12AO2=3O1O2=1∴DE∥BCAO1=2∴△ADE∽△ABC∴即∴BC=18∴O2解析：0.81π【解析】如图，由题意可知，DE 是☉O 1的直径，BC 是☉O 2的直径，AO 2⊥DE 于O 1，AO 2⊥BC 于O 2，DE=1.2，AO 2=3，O 1O 2=1，∴DE ∥BC ，AO 1=2，∴△ADE ∽△ABC, ∴12AO DE BC AO =，即1.223BC =, ∴BC=1.8，∴O 2C=0.9，∴S ☉O2=2(0.9)0.81ππ⋅=.点睛：本题解题的关键是作出如图所示的辅助线，这样即可构造出：△ADE ∽△ABC ，再利用相似三角形对应高之比等于相似比即可求得BC 的长，从而即可得到☉O 2的半径，使问题得到解决.17．如图，当太阳光与地面上的树影成45°角时，树影投射在墙上的影高CD 等于2米，若树根到墙的距离BC 等于8米，则树高AB 等于___米．10【解析】试题解析：10【解析】试题如图所示，作DH ⊥AB 与H ，则DH =BC =8 m ，CD =BH =2 m ，根据题意得∠ ADH = 45°，所以△ADH 为等腰直角三角形，所以AH=DH=8 m，所以AB=AH+BH=8+2=10 m.所以本题的正确答案应为10米.18．一个用小立方块搭成的几何体的主视图和左视图都是图15，这个小几何体中小立方块最少有________块.3【解析】试题解析：3【解析】试题易得此组合几何体只有一层，有3行，3列，当3行上的小立方块在不同的3列时可得这样的视图，故这个小几何体中小立方块最少有3块.19．如图，正三棱柱的底面周长为9，截去一个底面周长为3的正三棱柱，所得几何体的俯视图的周长是____．8【解析】试题分析：根据从上边看得到的图形是俯视图可知从上边看是一个梯形：上底是1下底是3两腰是2周长是1+2+2+3=8故答案为8考点：1简单组合体的三视图；2截一个几何体解析：8【解析】试题分析：根据从上边看得到的图形是俯视图，可知从上边看是一个梯形：上底是1，下底是3，两腰是2，周长是1+2+2+3=8，故答案为8．考点：1、简单组合体的三视图；2、截一个几何体20．一个几何体的三视图如图所示，其中从上面看的视图是一个等边三角形，则这个几何体的表面积为____．【分析】先判断出几何体为正三棱柱求出三棱柱的底面积最后求表面积即可【详解】解：由三视图得几何体为正三棱柱上下底为边长为2的等边三角形侧面积为长为3宽为2的矩形如图等边三角形ABC 中作AD ⊥BC 于D 则 解析：1823+ 【分析】 先判断出几何体为正三棱柱，求出三棱柱的底面积，最后求表面积即可． 【详解】 解：由三视图得，几何体为正三棱柱，上下底为边长为2的等边三角形，侧面积为长为3，宽为2的矩形．如图，等边三角形ABC 中，作AD ⊥BC 于D ，则BD=1BC=12， 在t ABD R △中，2222AD=AB -BD =21=3-；∴11=BC AD=23=322ABC S ⨯⨯⨯⨯△， ∴三棱柱的表面积为23323=18+23⨯⨯+⨯．故答案为： 183+【点睛】本题考查了三视图，等边三角形的面积计算等知识，根据三视图判断出几何体形状是解题关键．三、解答题21．一个几何体的三种视图如图所示．（1）这个几何体的名称是 __，其侧面积为 __；（2）画出它的一种表面展开图；（3）求出左视图中AB 的长．解析：（1）正三棱柱，72；（2）见解析；（3）23【分析】（1）由三视图可知，该几何体为正三棱柱，再根据正三棱柱侧面积计算公式计算可得； （2）画出正三棱柱的展开图即可；（3）在EFG ∆中，作EH FG ⊥于点H ，根据勾股定理求出EH ，即可得到AB ．【详解】解:()1由三视图可知，该几何体为正三棱柱；这个几何体的侧面积为36472⨯⨯=；故答案为：正三棱柱；72．()2展开图如下：()3在EFG ∆中，作EH FG ⊥于点H ，则2FH =，224223EH =-=．AB ∴长23．【点睛】本题考查三视图、几何体的侧面展开图等知识，解题的关键是理解三视图、看懂三视图，属于中考常考题型．22．晚上，小亮在广场乘凉，图中线段AB 表示站立在广场上的小亮，线段PO 表示直立在广场上的灯杆，点P 表示照明灯．（1）请你在图中画出小亮在照明灯P 照射下的影子BC （请保留作图痕迹，并把影子描成粗线）；（2）如果小亮的身高 1.6AB m =，测得小亮影长2BC m =，小亮与灯杆的距离13BO m =，请求出灯杆的高PO ．解析：（1）见解析；（2）12m.【分析】(1)根据中心投影的规律画图即可；(2)根据三角形相似，列比例计算即可.【详解】(1)根据中心投影的基本规律,画图如下:(2)由题意可知CAB CPO△△∴AB BC PO OC=，∴1.62213 PO=+，∴12PO=m.【点睛】本题考查了中心投影的规律，基本作图和相似三角形，熟练掌握投影的基本规律，灵活运用三角形的相似是解题的关键.23．如图，若干个完全相同的小正方体堆成一个几何体．（1）请在图中方格中画出该几何体的左视图和俯视图．（2）用若干小立方体搭一个几何体，使得它的左视图和俯视图与你在方格中所画的一致，则这样的几何体最多要个小立方块．（3）若小正方体的棱长为1cm，如果将图1中几何体的表面（不含几何体之间叠合部分及与地面接触的底面）喷上油漆，求需喷漆部分的面积．解析：（1）见解析；（2）14；（3）230cm【分析】（1）从上面看得到从左往右3列正方形的个数依次为3，2，1，依此画出图形即可；从左面看得到从左往右3列正方形的个数依次为3，2，1，；依此画出图形即可；（2）由俯视图易得最底层小立方块的个数，由左视图找到其余层数里最多个数相加即可； （3）数一数有多少个正方形露在外面即可求得面积．【详解】解：（1）如图所示：（2）由俯视图易得最底层有6个小立方块，第二层最多有5个小立方块，第三层最多有3个小立方块，所以最多有6+5+3=14个小立方块．故答案为：14；（3）若将图1中几何体的表面（不含几何体之间叠合部分及与地面接触的底面）喷上油漆，则需要喷6×2+6×2+6=30个小正方形，面积为230cm ，故需喷漆部分的面积为230cm ．【点睛】本题考查了作图-三视图，用到的知识点为：三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形，俯视图决定底层立方块的个数，易错点是由左视图得到其余层数里最多的立方块个数．24．如图1，国庆期间某广场旗杆附近搭建了一座花篮．图2为从该场景抽象出的数学模型，已知花篮高度5=AB m ，某一时刻花篮在阳光下的投影3BC m =．（1）请你用尺规作图法在图2中作出此时旗杆DE 在阳光下的投影EF ；（不写作法，保留作图痕迹）（2）在测量AB 的投影时，同时测出旗杆DE 在阳光下的投影6EF m =，请你计算DE 的长．解析：（1）见解析；（2）10m【分析】（1）根据投影定义作图即可；（2）根据（1）的图形，证明△ABC ∽△DEF ，列得AB DE BC EF=，代入数值求解即可． 【详解】解：（1）如图EF 就是DE 的投影．（2）由作图可知//AC DF ，ACB DFE ∴∠=∠，90ABC DEF ∠=∠=︒，∴△ABC ∽△DEF, AB DE BC EF ∴=，即536DE =， 10()DE m ∴=．答：DE 的长为10m ．【点睛】此题考查相似三角形的实际应用，相似三角形的判定及性质，平行投影的画法及应用，正确理解平行投影是解题的关键．25．如图是一个几何体从三个方向看所得到的形状图.（1）写出这个几何体的名称；（2）若从正面看的长为10cm ，从上面看到的圆的直径为4cm ，求这个几何体的表面积（结果保留π）．解析：（1）圆柱；（2）248πcm ．【分析】（1）根据该几何体的主视图与左视图是矩形，俯视图是圆可以确定该几何体是圆柱； （2）根据告诉的几何体的尺寸确定该几何体的表面积即可；【详解】(1)由三视图判断出该几何体是圆柱.(2)∵从正面看的长为10cm ，从上面看的圆的直径为4cm ，∴该圆柱的底面半径径为2cm ，高为10cm ，∴该几何体的侧面积为22πrh 2π21040πcm =⨯⨯=，底面积为：2πr 2=8πcm 2.∴该几何体的表面积为240π8π48πcm +=．【点睛】本题考查了由三视图判断几何体及几何体的表面积问题，解题的关键是了解圆柱的表面积的计算方法．26．画出下面图形的三视图.（请把线条加粗加黑！）解析：见解析.【分析】根据三视图画出图形解答即可．【详解】根据题意，如图所示：（小正方形之间的拼缝可以不画！轮廓线正确就正确）主视图左视图俯视图【点睛】本题是考查了简单图形的三视图，能正确辨认从正面、上面、左面（或右面）观察到的简单几何体的平面图形．27．如图是由7个相同小正方体组成的几何体，请在方格纸中分别画出它的三个视图．解析：详见解析.【分析】根据几何体依次画图即可.【详解】【点睛】此题考查立体图形的三视图，需要有空间感.28．把边长为2厘米的6个相同正方体摆成如图的形式．（1）画出该几何体的主视图、左视图、俯视图；（2）试求出其表面积；（3）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的左视图和俯视图不变，那么最多可以再添加个小正方体．解析：（1）见解析；（2）104平方厘米;（3）2【分析】（1）直接利用三视图的画法进而得出答案；（2）利用几何体的形状进而得出其表面积；（3）利用左视图和俯视图不变，得出可以添加的位置．【详解】解：（1）如图所示：（2）几何体表面积：2×2×5+2×2×4+2×2×5+2×2×12＝104（平方厘米）；（3）如图，可以在A和B的位置上各加一个小正方体，这个几何体的左视图和俯视图不变.所以最多可以再添加2个小正方体．故答案为：2．【点睛】此题主要考查了画三视图以及几何体的表面积，正确得出三视图是解题关键．。

学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．如图由5个相同的小正方体组成的-个立体图形，其俯视图是（）A．B．C．D．2．由m个相同的正方体组成一个立体图形，下面的图形分别是从正面和上面看它得到的平面图形，则m能取到的最大值是（）A．6 B．5 C．4 D．33．如图是一个由相同小立方块搭成的几何体从上面看到的形状图，小正方形中的数字表示该位置上小立方块的个数，则该几何体从正面看是（）A．B．C．D．4．如图是由7个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的左视图是（）A．B．C．D．5．如图，是一个由多个相同小正方体堆积而成的几何体的俯视图，图中所示数字为该位置小正方体的个数，则这个几何体的主视图(从正面看)是()A．B．C．D．6．某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最少有（）A．4个B．5个C．6个D．7个7．如图是由6个大小相同的立方体组成的几何体，在这个几何体的三视图中，是中心对称图形的是()A．主视图B．左视图C．俯视图D．主视图和左视图8．如图所示的几何体是由4个相同的小正方体组成．其主视图为（）A．B．C．D．9．下列几何体各自的三视图中，有且仅有．．．．两个视图相同的是（）A．①②B．②③C．①④D．②④10．如图所示，所给的三视图表示的几何体是（）A．圆锥B．四棱锥C．三棱锥D．三棱柱11．如图,是一块带有圆形空洞和正方形空洞(圆面直径与正方形边长相等)的小木板，则下列物体中既可以堵住圆形空洞，又可以堵住方形空洞的可能是（）.A．B．C．D．12．如图，一个几何体由5个大小相同、棱长为1的小正方体搭成，下列说法正确的是（）．A．主视图的面积为4 B．左视图的面积为4C．俯视图的面积为3 D．三种视图的面积都是413．如图中的几何体是由一个圆柱和个长方体组成的，该几何体的俯视图是( )A．B．C．D．14．如图是由5个大小相同的正方体组成的几何体，则该几何体的主视图是（）A．B．C．D．二、填空题15．一个几何体是由一些大小相同的小正方块摆成的，从正面看与从上面看得到的形状图如图所示，则组成这个几何体的小正方体的个数n的所有可能值的和是______________16．如图所示是一种棱长分别是2cm，3cm，4cm的长方体积木，现要用若干块这样的积木来搭建大长方体，如果用6块积木来搭，那么搭成的大长方体的表面积最小是________2cm．17．某几何体从三个方向看到的图形分别如图，则该几何体的体积为___________.18．广场上一个大型艺术字板块在地上的投影如图所示，则该投影属于_____．（填写“平行投影”或“中心投影”）19．如图，是某一个几何体的俯视图，主视图、左视图，则这个几何体是________．20．如图是由几个小立方块搭成的几何体的主视图与左视图，这个几何体最多可能有________个小立方块．21．如图，正三棱柱的底面周长为9，截去一个底面周长为3的正三棱柱，所得几何体的俯视图的周长是____．22．桌上摆着一个由若干个相同正方体组成的几何体，其主视图和左视图如图所示，这个几何体最多可以由___________个这样的正方体组成.23．身高相同的小明和小华站在灯光下的不同位置，如果小明离灯较远，那么小明的投影比小华的投影_________.（填长或短）24．用小立方块搭成的几何体从正面和上面看的视图如图，这个几何体中小立方块的个数最多有_________个．25．写出两个三视图形状都一样的几何体：__________、__________．26．如图，在A 时测得某树的影长为4米，在B 时测得该树的影长为9米，若两次日照的光线互相垂直，则该树的高度为___________米.三、解答题27．晚上，小亮在广场乘凉，图中线段AB 表示站立在广场上的小亮，线段PO 表示直立在广场上的灯杆，点P 表示照明灯．（1）请你在图中画出小亮在照明灯P 照射下的影子BC （请保留作图痕迹，并把影子描成粗线）；（2）如果小亮的身高 1.6AB m =，测得小亮影长2BC m =，小亮与灯杆的距离13BO m =，请求出灯杆的高PO ．28．由大小相同的5个小立方块搭成的几何体如图所示，请在方格中画出该几何体从上面和左面看到的形状图（用黑色笔将虚线画为实线）．的网格中，请分别画出如图所示的几何体从三个方向看到的平面图形. 29．在下面4430．把边长为2厘米的6个相同正方体摆成如图的形式．（1）画出该几何体的主视图、左视图、俯视图；（2）试求出其表面积；（3）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的左视图和俯视图不变，那么最多可以再添加个小正方体．【参考答案】一、选择题1．C2．B3．A4．C5．B6．B7．C8．D9．D10．D11．B12．A13．D14．D二、填空题15．11【分析】易得这个几何体共有2层由主视图和俯视图可得第一层最多正方体的个数为3块第二层最多正方体的个数为3块相加即可【详解】解：组成这个几何体的小正方体的个数有2+2+2=6或2+1+2=55+616．168【分析】如果用6块来搭那么搭成的大长方体表面积最小是长3×2=6cm宽4cm高3×2=6cm的长方体的表面积根据长方体的表面积公式即可求解【详解】解：长3×2=6cm宽4cm高3×2=6cm（17．3π【分析】由三视图可得这个几何体为圆柱利用圆柱的体积公式求解即可【详解】由三视图可得此几何体为圆柱所以圆柱的体积为3×π•()2=3π故答案为3π【点睛】本题考查了与三视图有关的计算根据三视图确定18．中心投影【解析】【分析】找出光源即可得出结果【详解】如图可知该投影属于中心投影故答案为：中心投影【点睛】平行投影与中心投影之间的区别是平行投影的投影线互相平行而中心投影的投影线交于一点主要从形成投影19．圆柱【解析】解：这个几何体是圆柱故答案为：圆柱20．9【解析】试题21．8【解析】试题分析：根据从上边看得到的图形是俯视图可知从上边看是一个梯形：上底是1下底是3两腰是2周长是1+2+2+3=8故答案为8考点：1简单组合体的三视图；2截一个几何体22．13【分析】主视图左视图是分别从物体正面左面看所得到的图形【详解】易得第一层最多有9个正方体第二层最多有4个正方体所以此几何体共有13个正方体故答案为1323．长【解析】中心投影的特点是：等高的物体垂直地面放置时在灯光下离点光源近的物体它的影子短离点光源远的物体它的影子长据此判断即可解：中心投影的特点是：等高的物体垂直地面放置时在灯光下离点光源近的物体它的24．10【分析】根据俯视图和主视图确定每一层正方体可能有的个数最后求和即可【详解】解：从俯视图可以看出下面的一层有6个由主视图可以知道在中间一列的一个正方体上面可以放2个或在一个上放2个另一个上放1或225．球；正方体【分析】找到从物体正面左面和上面看得到的图形全等的几何体即可答案不唯一【详解】解：三视图形状都一样的几何体为球正方体故答案为球正方体（答案不唯一）【点睛】考查三视图的有关知识注意三视图都相26．6【解析】【分析】根据题意画出示意图易得：Rt△EDC∽Rt△CDF进而可得代入数据可得答案【详解】如图在中米米易得即米故答案为：6【点睛】本题通过投影的知识结合三角形的相似求解高的大小是平行投影性三、解答题27．28．29．30．【参考解析】一、选择题1．C解析：C【分析】根据立体图形三视图的性质进行判断即可．【详解】根据立体图形三视图的性质，该立体图形的俯视图为故答案为：C．【点睛】本题考查了立体图形的三视图，掌握立体图形三视图的性质是解题的关键．2．B解析：B【分析】根据主视图和俯视图分析每行每列小正方体最多的情况，即可得出答案．【详解】由题中所给出的主视图知物体共两列，且左侧一列高两层，右侧一列最高一层；由俯视图可知左侧两行，右侧一行，于是，可确定右侧只有一个小正方体，而左侧可能是一行单层一行两层，可能两行都是两层．最多的情况如图所示，所以图中的小正方体最多5块．故选：B．【点睛】本题考查根据三视图判断小正方体个数，需要一定空间想象力，熟练掌握主视图与俯视图的定义是解题的关键．3．A解析：A【分析】由已知条件可知，主视图有3列，每列小正方形数目分别为1，2，1；左视图有2列，每列小正方形数目分别为2，2，据此可画出图形．【详解】根据图形可知：主视图有3列，每列小正方形数目分别为1，2，1．故选A．【点睛】本题考查了几何体的三视图画法．由几何体的俯视图及小正方形中的数字，可知主视图有3列，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图有2列，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．4．C解析：C【分析】由已知条件可知，左视图有2列，每列小正方形数目分别为3，1．据此可作出判断．【详解】解：从左面看可得到从左到右分别是3，1个正方形．故选C．【点睛】查几何体的三视图．由几何体的俯视图及小正方形内的数字，可知左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．5．B解析：B【分析】俯视图中的每个数字是该位置小立方体的个数，分析其中的数字，得主视图有4列，从左到右分别是1，2，3，2个正方形．【详解】由俯视图中的数字可得：主视图有4列，从左到右分别是1，2，3，2个正方形．故选B．【点睛】本题考查了学生的思考能力和对几何体三种视图的空间想象能力．6．B解析：B【分析】由主视图和左视图确定俯视图的形状，再判断最少的正方体的个数．【详解】由主视图和左视图可确定所需正方体个数最少时俯视图（数字为该位置小正方体的个数）为：则搭成这个几何体的小正方体最少有5个，故选B．【点睛】本题考查了由三视图判断几何体，根据主视图和左视图画出所需正方体个数最少的俯视图是关键．【详解】请在此输入详解！【点睛】请在此输入点睛！7．C解析：C【解析】【分析】根据所得到的主视图、俯视图、左视图结合中心对称图形的定义进行判断即可.【详解】观察几何体，可得三视图如图所示：可知俯视图是中心对称图形，故选C.【点睛】本题考查了三视图、中心对称图形，正确得到三视图是解决问题的关键.8．D解析：D【分析】根据主视图定义，得到从几何体正面看得到的平面图形即可．【详解】从正面看得到2列正方形的个数依次为2，1，故选D．【点睛】此题主要考查了几何体的三视图；掌握主视图是从几何体正面看得到的平面图形是解决本题的关键．9．D解析：D【分析】逐个分析几何体的三视图，作出解答．【详解】解：正方体的三个视图都是正方形，三棱台的三个视图都不同，所以①③都不满足题意；圆锥的正视图、左视图都是等腰三角形，俯视图是有圆心的圆，满足题意；正四棱锥正视图、侧视图都是等腰三角形，俯视图是正方形和两条对角线，满足题意．故选D【点睛】本题考查几何体的三视图，掌握各立体图形的特点以及三视图的概念是解题的关键．10．D解析：D【解析】分析：由左视图和俯视图可得此几何体为柱体，根据主视图是三角形可判断出此几何体为正三棱柱．详解：∵左视图和俯视图都是长方形，∴此几何体为柱体，∵主视图是一个三角形，∴此几何体为三棱柱．故选D．点睛：考查了由三视图判断几何体，用到的知识点为：由左视图和俯视图可得几何体是柱体，锥体还是球体，由主视图可确定几何体的具体形状．11．B解析：B【分析】根据题意，满足条件的空间几何体的三视图中含有圆和正方形．然后分别进行判断即可．【详解】A．正方体的正视图为正方形，侧视图为正方形，俯视图也为正方形，不满足条件．B．圆柱的正视图和侧视图为相同的矩形，俯视图为圆，满足条件．C．圆锥的正视图为三角形，侧视图为三角形，俯视图为圆，不满足条件．D．球的正视图，侧视图和俯视图相同的圆，不满足条件．故选B．【点睛】本题主要考查三视图的识别和判断，解题关键在于熟练掌握常见空间几何体的三视图，比较基础．12．A解析：A【分析】根据三视图的绘制，首先画出三视图再计算其面积.【详解】解：A．主视图的面积为4，此选项正确；B．左视图的面积为3，此选项错误；C．俯视图的面积为4，此选项错误；D．由以上选项知此选项错误；故选A．【点睛】本题主要考查三视图的画法，关键在于正面方向.13．D解析：D【解析】【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看是一个圆形，圆形内部是一个虚线的正方形.故选：D．【点睛】本题考查了简单组合体的三视图，从上边看得到的图形是俯视图．14．D解析：D【解析】【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【详解】从正面看易得第一层左侧有1个正方形，第二层有3个正方形．故选D．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．二、填空题15．11【分析】易得这个几何体共有2层由主视图和俯视图可得第一层最多正方体的个数为3块第二层最多正方体的个数为3块相加即可【详解】解：组成这个几何体的小正方体的个数有2+2+2=6或2+1+2=55+6解析：11【分析】易得这个几何体共有2层，由主视图和俯视图可得第一层最多正方体的个数为3块，第二层最多正方体的个数为3块，相加即可．【详解】解：组成这个几何体的小正方体的个数有2+2+2=6或2+1+2=5，5+6=11，故答案为：11．【点睛】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．16．168【分析】如果用6块来搭那么搭成的大长方体表面积最小是长3×2=6cm 宽4cm高3×2=6cm的长方体的表面积根据长方体的表面积公式即可求解【详解】解：长3×2=6cm宽4cm高3×2=6cm（解析：168【分析】如果用6块来搭，那么搭成的大长方体表面积最小是长3×2=6cm，宽4cm，高3×2=6cm的长方体的表面积，根据长方体的表面积公式即可求解．【详解】解：长3×2=6cm，宽4cm，高3×2=6cm（4×6+4×6+6×6）×2=（24+24+36）×2=84×2=168（cm2）．故答案为：168．【点睛】考查了几何体的表面积，关键是熟练掌握长方体的表面积公式，难点是得到搭成的大长方体的长宽高．17．3π【分析】由三视图可得这个几何体为圆柱利用圆柱的体积公式求解即可【详解】由三视图可得此几何体为圆柱所以圆柱的体积为3×π•()2=3π故答案为3π【点睛】本题考查了与三视图有关的计算根据三视图确定解析：3π.【分析】由三视图可得这个几何体为圆柱，利用圆柱的体积公式求解即可.【详解】由三视图可得，此几何体为圆柱，所以圆柱的体积为3×π•(22)2=3π，故答案为3π.【点睛】本题考查了与三视图有关的计算，根据三视图确定这个几何体为圆柱是解决问题的关键. 18．中心投影【解析】【分析】找出光源即可得出结果【详解】如图可知该投影属于中心投影故答案为：中心投影【点睛】平行投影与中心投影之间的区别是平行投影的投影线互相平行而中心投影的投影线交于一点主要从形成投影解析：中心投影【解析】【分析】找出光源即可得出结果.【详解】如图可知，该投影属于中心投影.故答案为：中心投影【点睛】平行投影与中心投影之间的区别是平行投影的投影线互相平行，而中心投影的投影线交于一点．主要从形成投影的光线来比较两者的区别．19．圆柱【解析】解：这个几何体是圆柱故答案为：圆柱解析：圆柱【解析】解：这个几何体是圆柱．故答案为：圆柱．20．9【解析】试题解析：9【解析】试题∵由主视图可得组合几何体的底层有3列，由左视图可得该几何体有2行，∴最底层最多有3×2=6个正方体，主视图和左视图可得第2层最多有1+1=2个正方体，最上一层最多有1个正方体，∴组成该几何体的正方体最多有6+2+1=9个.所以本题的正确答案应为9个.21．8【解析】试题分析：根据从上边看得到的图形是俯视图可知从上边看是一个梯形：上底是1下底是3两腰是2周长是1+2+2+3=8故答案为8考点：1简单组合体的三视图；2截一个几何体解析：8【解析】试题分析：根据从上边看得到的图形是俯视图，可知从上边看是一个梯形：上底是1，下底是3，两腰是2，周长是1+2+2+3=8，故答案为8．考点：1、简单组合体的三视图；2、截一个几何体22．13【分析】主视图左视图是分别从物体正面左面看所得到的图形【详解】易得第一层最多有9个正方体第二层最多有4个正方体所以此几何体共有13个正方体故答案为13解析：13【分析】主视图、左视图是分别从物体正面、左面看，所得到的图形．【详解】易得第一层最多有9个正方体，第二层最多有4个正方体，所以此几何体共有13个正方体．故答案为13．23．长【解析】中心投影的特点是：等高的物体垂直地面放置时在灯光下离点光源近的物体它的影子短离点光源远的物体它的影子长据此判断即可解：中心投影的特点是：等高的物体垂直地面放置时在灯光下离点光源近的物体它的解析：长【解析】中心投影的特点是：等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．据此判断即可．解：中心投影的特点是：等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长，所以小明的投影比小华的投影长．综合考查了中心投影的特点和规律．中心投影的特点是：①等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．②等长的物体平行于地面放置时，在灯光下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短24．10【分析】根据俯视图和主视图确定每一层正方体可能有的个数最后求和即可【详解】解：从俯视图可以看出下面的一层有6个由主视图可以知道在中间一列的一个正方体上面可以放2个或在一个上放2个另一个上放1或2 解析：10．【分析】根据俯视图和主视图，确定每一层正方体可能有的个数，最后求和即可．【详解】解：从俯视图可以看出，下面的一层有6个，由主视图可以知道在中间一列的一个正方体上面可以放2个或在一个上放2个，另一个上放1或2个．所以小立方块的个数可以是628+=个，6219++=个，62210++=个．所以最多的有10个．故答案为10．【点睛】本题主要考查了通过三视图确定立方体的数量，正确理解俯视图和主视图以及较好的空间想象能力是解答本题的关键．25．球；正方体【分析】找到从物体正面左面和上面看得到的图形全等的几何体即可答案不唯一【详解】解：三视图形状都一样的几何体为球正方体故答案为球正方体（答案不唯一）【点睛】考查三视图的有关知识注意三视图都相 解析：球； 正方体.【分析】找到从物体正面、左面和上面看得到的图形全等的几何体即可,答案不唯一，【详解】解：三视图形状都一样的几何体为球、正方体.故答案为球、正方体（答案不唯一）.【点睛】考查三视图的有关知识，注意三视图都相同的常见的几何体有球或正方体.26．6【解析】【分析】根据题意画出示意图易得：Rt △EDC ∽Rt △CDF 进而可得代入数据可得答案【详解】如图在中米米易得即米故答案为：6【点睛】本题通过投影的知识结合三角形的相似求解高的大小是平行投影性解析：6【解析】【分析】根据题意，画出示意图，易得：Rt △EDC ∽Rt △CDF ，进而可得ED CD CD FD=，代入数据可得答案．【详解】如图，在EFC ∆中，90,9ECF ED ︒∠==米，4FD =米，易得~ EDC Rt CDF ∆∆，ED CD CD FD ∴=，即94CD CD =， 6CD ∴=米.故答案为：6.【点睛】本题通过投影的知识结合三角形的相似，求解高的大小，是平行投影性质在实际生活中的应用．三、解答题27．（1）见解析；（2）12m.【分析】 (1)根据中心投影的规律画图即可；(2)根据三角形相似，列比例计算即可.【详解】(1)根据中心投影的基本规律,画图如下:(2)由题意可知CAB CPO △△∴AB BC PO OC =， ∴1.62213PO =+， ∴12PO =m.【点睛】本题考查了中心投影的规律，基本作图和相似三角形，熟练掌握投影的基本规律，灵活运用三角形的相似是解题的关键.28．【分析】从上面看可以得到3列正方形的个数一次为1,2,1，依此画出图形即可；从左面看得到从左往右2列正方形的个数依次为2,1，依此画出图形即可．【详解】解：如图所示【点睛】本题主要考查作三视图，需要注意我们从物体的正面、左面和上面看所得到的图形的不同，每个观察面所对应的最大数需要注意．29．详见解析【分析】根据几何体三视图的画图要求画图即可.【详解】如图所示：【点睛】此题考查几何体的三视图，此类题要求学生有一定的空间想象能力.30．（1）见解析；（2）104平方厘米;（3）2【分析】（1）直接利用三视图的画法进而得出答案；（2）利用几何体的形状进而得出其表面积；（3）利用左视图和俯视图不变，得出可以添加的位置．【详解】解：（1）如图所示：（2）几何体表面积：2×2×5+2×2×4+2×2×5+2×2×12＝104（平方厘米）；（3）如图，可以在A和B的位置上各加一个小正方体，这个几何体的左视图和俯视图不变.所以最多可以再添加2个小正方体．故答案为：2．【点睛】此题主要考查了画三视图以及几何体的表面积，正确得出三视图是解题关键．。
