180度剥离强度试验机功能介绍 - 副本

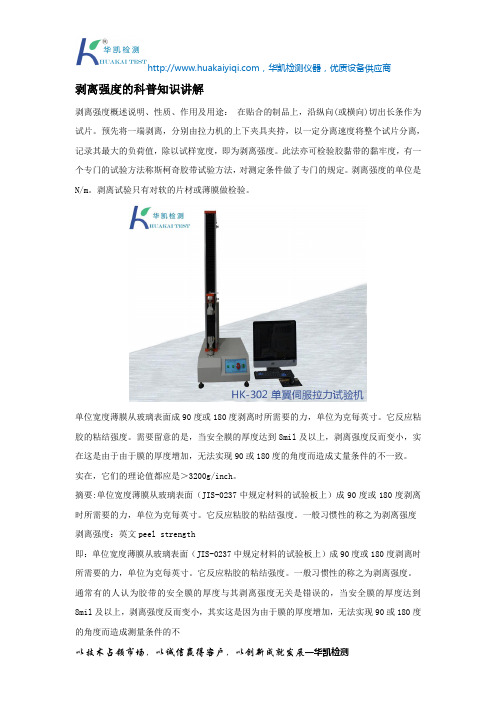

剥离强度的科普知识讲解剥离强度概述说明、性质、作用及用途：在贴合的制品上，沿纵向(或横向)切出长条作为试片。

预先将一端剥离，分别由拉力机的上下夹具夹持，以一定分离速度将整个试片分离，记录其最大的负荷值，除以试样宽度，即为剥离强度。

此法亦可检验胶黏带的黏牢度，有一个专门的试验方法称斯柯奇胶带试验方法，对测定条件做了专门的规定。

剥离强度的单位是N/m。

剥离试验只有对软的片材或薄膜做检验。

单位宽度薄膜从玻璃表面成90度或180度剥离时所需要的力，单位为克每英寸。

它反应粘胶的粘结强度。

需要留意的是，当安全膜的厚度达到8mil及以上，剥离强度反而变小，实在这是由于由于膜的厚度增加，无法实现90或180度的角度而造成丈量条件的不一致。

实在，它们的理论值都应是＞3200g/inch。

摘要:单位宽度薄膜从玻璃表面（JIS-0237中规定材料的试验板上）成90度或180度剥离时所需要的力，单位为克每英寸。

它反应粘胶的粘结强度。

一般习惯性的称之为剥离强度剥离强度：英文peel strength即：单位宽度薄膜从玻璃表面（JIS-0237中规定材料的试验板上）成90度或180度剥离时所需要的力，单位为克每英寸。

它反应粘胶的粘结强度。

一般习惯性的称之为剥离强度。

通常有的人认为胶带的安全膜的厚度与其剥离强度无关是错误的，当安全膜的厚度达到8mil及以上，剥离强度反而变小，其实这是因为由于膜的厚度增加，无法实现90或180度的角度而造成测量条件的不一致。

其实，它们的理论值都应是＞3200g/inch需要多大的力剥离开两者。

如果是胶带，通常理解为粘性之类，真正标准的单位是kgf/25MM，如果有剥离强度的力大于身材质所能承受的力时，就取拉断其本身材质的力作为其评定为剥离强度的力。

这一标准主要用于发泡的双面胶，本身材质易断，相当的脆。

延伸阅读：剥离强度试验机概述以做各种纸张、薄膜橡胶、塑料、防水材料、金属箔、.金属片力学的纵向、横向拉伸、拉伸、撕裂性能等力学性能试验，复合膜、不干胶等胶粘材料剥离、剪切强度试验，断裂伸长率试验，热封拉伸、撕裂、强度试验等！可拉断停机，并峰值保持；可测拉力、压力及输入参数测强度；可定伸长测力值，定力值测伸长；可显示曲线（力值、位移）；可单点调速也可无级调速（1-500mm/min），单点调速分（1，2，5，10，20，50，100，200，500），无级调速可在1-500范围内任意设定精度；可分四档每档测量精度±1%；本机采用闭环式控制方式，控制精度高。

180剥离测试RT缩写180°剥离强度试验机适用于胶粘剂、胶粘带、不干胶、医用贴剂、保护膜、离型纸、复合膜、薄膜、纸张等相关产品的180度剥离性能测试。

BLJ-C可精确测量初始粘度力值大小。

通过配备高精度进口品牌传感器，确保数据准确可靠，产品满足FINAT，ASTM等国际标准，广泛应用于研究机构、胶粘制品企业、质检机构等单位。

测试原理将测试样品胶面对标准实验板，用标准压辊滚压三次，放置，装夹在剥离试验机上，以180°的形式剥离试样和实验板，力值传感器记录剥离过程中力值，再除以试样剥离宽度即为最终的剥离强度。

应用范围用于保护膜等胶粘类180度剥离力值测试。

可精确测量不干胶标签、压敏胶带等的粘性产品的剥离强度力值大小。

用于药典规定的医用胶带、创可贴、贴膏剂、膏药、巴布膏、凝胶膏剂等产品的粘力性能测试。

技术特征1、微电脑控制、PVC菜单式操作界面、大液晶显示过程曲线2、满足医用胶带、普通胶带、贴膏剂多种测试标准，测试方法可按客户需求任意选择3、剥离强度试验机传感系统采用世界知名进口元器件，性能稳定可靠4、精密进口滚珠丝杆传动，可满足1-500mm/min试验速度任意调节，满足不同使用要求5、配备微型打印机,快速输出实验结果6、配备标准RS232接口，方便系统与电脑的外部连接和数据传输主要参数技术参数标准压辊2000g±50 g剥离力量程30N力值分辨率0.001N位移分辨率0.01mm测试精度1级速率范围1～500mm/min无级调速速度精度≤±2%试样宽度0＜L≤30mm外形尺寸550×370×240 mm(长宽高)重量42KG环境要求环境温度15℃-50℃相对湿度最高80%，无凝露电源220V,50Hz标准GB 4850、GB 7754、GB 8808、GB 13022、GB 7753、GB/T 17200、GB/T 2790、G B/T 2791、GB/T 2792、QB/T 2358配置标准配置：主机、夹具、微型打印机、标准手持压辊、标准试验板选购件：测试软件、通信电缆。

GB2792-1998压敏胶粘带180剥离强度评
估方法
简介
GB2792-1998是一项标准，旨在评估压敏胶粘带在180度剥离过程中的剥离强度。

该方法的目的是确定压敏胶粘带的剥离能力，以评估其在实际应用中的性能。

测试步骤
执行以下步骤来评估压敏胶粘带的180度剥离强度：
1. 准备样品：选择适当的压敏胶粘带样品，并根据需要切割成合适的尺寸。

2. 准备基材：选择一个适当的基材，例如金属板或玻璃片。

确保基材表面光滑且无杂质。

3. 将压敏胶粘带粘贴到基材上：将压敏胶粘带粘贴在基材上，确保压力均匀，无气泡或皱褶。

4. 贴在试验机上：将基材与粘贴的胶粘带放置在试验机上，确保胶粘带面向上。

5. 设定试验条件：根据GB2792-1998的规定，设定试验机的剥离速度、试验温度和试验时间。

6. 进行剥离测试：启动试验机，以设定的剥离速度进行剥离测试。

记录胶粘带从基材上剥离的力度。

7. 计算剥离强度：使用适当的公式，根据测试结果计算出压敏胶粘带的180度剥离强度。

结论
GB2792-1998压敏胶粘带180剥离强度评估方法提供了一种可靠的方式来评估压敏胶粘带在180度剥离中的性能。

该方法的正确执行可以为制造商和用户提供有关胶粘带的剥离能力的重要信息，以便做出明智的选择和决策。

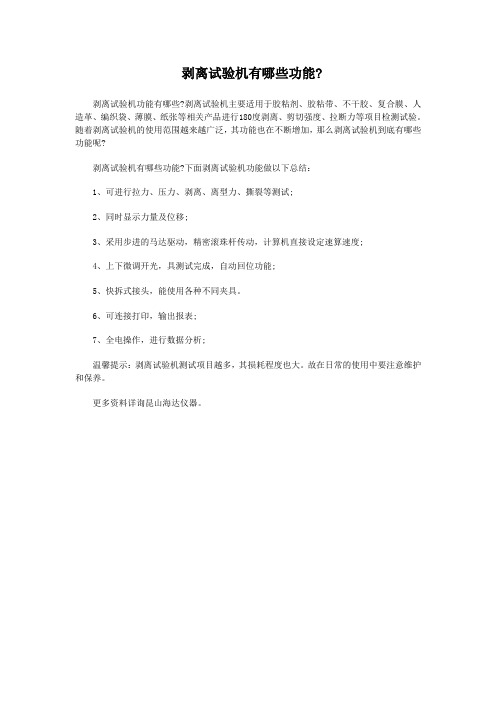

剥离试验机有哪些功能?
剥离试验机功能有哪些?剥离试验机主要适用于胶粘剂、胶粘带、不干胶、复合膜、人造革、编织袋、薄膜、纸张等相关产品进行180度剥离、剪切强度、拉断力等项目检测试验。

随着剥离试验机的使用范围越来越广泛，其功能也在不断增加，那么剥离试验机到底有哪些功能呢?
剥离试验机有哪些功能?下面剥离试验机功能做以下总结：
1、可进行拉力、压力、剥离、离型力、撕裂等测试;
2、同时显示力量及位移;
3、采用步进的马达驱动，精密滚珠杆传动，计算机直接设定速算速度;
4、上下微调开光，具测试完成，自动回位功能;
5、快拆式接头，能使用各种不同夹具。

6、可连接打印，输出报表;
7、全电操作，进行数据分析;
温馨提示：剥离试验机测试项目越多，其损耗程度也大。

故在日常的使用中要注意维护和保养。

更多资料详询昆山海达仪器。

试样制备
1被粘资料、外表处理办法、试样制备后的停放时刻等应按产品工艺规程要求进行。

2为了保证在实验时胶粘带与被粘片、膜资料坚持180°剥离视点，用胶粘带将试片顺长度方向的两边粘贴在金属校直板上。

实验条件
1实验室温度为23±2℃；相对湿度为65±5％。

2胶粘带、被粘资料应放置30分钟以上。

实验过程
1用精度不低于0．05mm的量具丈量胶粘带宽度。

2将胶粘带剥开，切去外面的3～5层，均匀撕剥胶粘带（在粘合长度内不能触摸手或其它物体），使胶粘带与被粘资料一端粘接，其夹角大于30°，被粘资料的另一端下面放置一条长约200 mm，宽40mm的涤纶膜或其它资料，然后用辊压设备的轮子在自重下约以120mm／s的速度对试样来回滚压三次。

3抵达产品工艺规程规则的停放时刻后，将试样自在端折过180°，并剥开粘合面约10mm。

被粘资料夹在下夹持器上，试样自在瑞夹在上夹持器上。

应使剥离面与实验机力线坚持一致。

4实验机以300 ±10mm／min下降速度接连剥离。

有用剥离粘合面长度约100mm，并有自动记载设备给出剥离曲线。

实验成果
180°剥离均匀强度
代表同一功能的试样个数不该少于3个，实验成果以剥离强度的算术均匀值、最大值、最小值表明。

实验报告
a．胶粘带类型、送样日期；
b．实验室温度、湿度、实验日期；
c．被粘资料、外表处理办法；
d．辊压速度、次数；
e．试样制备后停放时刻；
f．试样的破坏类型和数量；
g．剥离强度的算术均匀值、最大值、最小值；。

设备名称：板材封边条剥离强度试验机设备型号：QC-SF600用途/应用领域：本机主要用于多种产品的拉力和压力测试，采用触控式测力系统，控制方便，功能强大，测力及走动行程精准。

可定荷重（力）、可定时间、可定位移。

多种荷重单位和压强单位可选择显示，并可选购实时曲线记录功能，测试数据可存储及打印。

特征描述:1、采用伺服电机驱动+滚珠丝杆传动，运行精准平稳，测试数据精准。

2、采用7寸触摸屏+单片机控制系统，功能强大。

3、自动存储测试结果，可保存10组测试数据，并求得平均值（寸储数据量可拓展）。

如需无限量存储，可选择电脑操控型。

4、测试数据可显示及记录：如力值、压强、位移、时间等。

5、操作界面可中英文转换主要技术参数：1、最大试验力；100kg、200kg(供选择)2、量程: 100%；3、试验力准确度；±0.5%4、位移分辨率：0.001mm；5、位移测量准确度：±0.1mm；6、测试空间：行程约600mm，含夹具7、位移速度控制范围：伺服电机1-500mm/min8、试验机准确级别：0.5级9、变形示值误差：±1%10、动力系统：伺服电机+精密减速器11、控制系统：触摸屏控制12、机械系统：台湾TBI精密滚珠丝杆13、单位选择：g/kg/n/kn/lb/t14、夹具配置：剥离夹具一套15、显示方式：触摸屏显示16、软件功能；中英文界面互换17、试验机尺寸：约450*450*1240 mm18、外观：应符合GB/T2611要求19、保护功能：试验机有过载保护功能20、供电电源：220V，50Hz21、重量(约）：70KG22、自动停机装置：22.1.上下限行程保护装置,22. 2.最大容量超载保护。

锂电池180度剥离强度测试仪的操作流程锂电池180度剥离强度测试仪的操作流程：1、电子式万能材料试验机开机，依次气动试验机的电源、计算机电源和打印机电源，开机后必须预热10min，等系统稳定后方可进一步使用。

2、按照软件使用手册，启动配套软件并选择和设定力传感器和引伸计，确定计算机和试验机保持在联机状态。

3、检查试验机夹具是否安装到位然后夹持试样，如果在上空间试验，先将试样装在上夹头上，夹紧，然后通过控制盒面板手动操作试验机的上夹头下移，待上、下夹头的位置适当，试样能够正确夹持在上下夹具之间时，力清零，消除试样自重后下夹头夹紧试样。

4、在配套软件中输入试验类型、试样尺寸参数，将试验力、引伸计、位移清零，启动试验。

5、观察试验过程中试样的变化和软件监控过程的变化。

6、当试样断裂或者试验过程达到预先设定的位移量或者变形量时，试验结束，程序自动将试验结果显示在屏幕上，根据需要对试验结果进行查询。

7、多组试样时，电子式材料试验机则卸除已完成试样，重复以上3-5的过程。

8、试样全部测量完毕，则保存试验记录，关闭计算机和摩信试验。

锂电池180度剥离强度测试仪技术参数：1.产品规格：MX-05802．精度等级：0.5级3．最大负荷：5000N4．有效测力范围：0.1/100-100%;5．试验力分辨率，zui大负荷±500000码；内外不分档，且全程分辨率不变。

6．有效试验宽度：120mm7．有效试验空间：800mm8．试验速度:：0.001~500mm/min(任意调)9.速度精度：示值的±0.5%以内；10．位移测量精度：示值的±0.5%以内；11．变形测量精度：示值的±0.5%以内；12．应力控速率范围：0.005%～6％FS/S13．应力控速率精度：速率＜0.05％FS/S时，为设定值的±1%以内；速率≥0.05％FS/S时，为设定值的±0.5%以内；14．应变控速率范围：0.002%～6％FS/S15．应变控速率精度：速率＜0.05％FS/S时，为设定值的±2%以内；速率≥0.05％FS/S时，为设定值的±0.5%以内；16.恒力/位移/变形测量范围：0.5％～100％FS17．恒力/位移/变形测量精度：设定值＜10％FS时,为设定值的±1%以内；设定值≥10％FS时,为设定值的±0.1%以内；18．试台升降装置：快/慢两种速度控制，可点动；19．试台安全装置：电子限位保护20．试台返回：手动可以zui高速度返回试验初始位置，自动可在试验结束后自动返回；21．试验定时间自动停车,试验定变形自动停车,试验定负荷自动停车22．超载保护：超过zui大负荷10%时自动保护；23. 自动诊断功能，定时对测量系统、驱动系统进行过载、过压、过流、超负荷等检查，出现异常情况立即进行保护23．电源功率：750W24．主机重量：100kg25. 电源电压: 220V（单相）26. 主机尺寸：470*400*1510mm。

中底180度撕裂强度测试1.试验目的：检测中底在平面应力作用下的撕裂时所需要的力。

2.测试范围：本检测方法适用于各类中底材料。

3.测试需用器具：拉力机、直尺、割刀。

4.试样尺寸：15c m×2.54cm×1cm.测试速度：50mm/min5.试验步骤：（1）试样在实验环境中停放8小时以上。

（2）用裁刀在试样平行和垂直两个方向分别裁取2个或以上试样。

（3）在样品的厚度1/2处划线。

（4）从样品的顶端宽度处开始，以小刀沿着厚度的1/2处把样品割开,割开的长度为3cm。

（5）从割口处开始，沿着样品的长边向开始取点，每隔2cm取1个点，可取5个点。

（6）将已割好一端上下两片分别夹在拉力机的上、下夹具上。

设置拉力机的测试速度。

（7）启动拉力机的测试键，开始测试，用锋利小刀轻轻助割，保持被拉开成两半试体的厚度尽量均匀一致，即样品是沿着划线处撕开。

（8）贴合处与第一之间的距离（第一个2cm）是不用读数的。

从第一个点开始，读取每两个标记之间的平均值，可读取4个数值。

然后把获得的各个平均值再取平均值，再除以样品的宽度，则得到样品的180度撕裂强度。

（9）每个样品至少测试4次，取平均值作为最终结果。

6.测度需注意事项：（1）底类试样脱模出来需停放24小时后方可测试。

（2）样品应撕开至距离尾约2cm方可有效。

（3）如果样品的几次测试结果有比较大的差异（超过30%以上），需重新裁样测试。

7.结果计算或判定：撕裂强度(kg/cm)=样品每两点之间的平均力值的平均值（kg）/2.54cm。

8.备注：（1）如果4个数值中全部合格的，以4个数值的平均值作为最终结果。

（2）如果4个数值中有一个不合格的，要再裁两个试样进行复检，如果复检中再有不合格的，则判定为不合格，并以初检和复检不合格数值的平均值作为最终结果。

如果复检中没有不合格的，以所有合格数值的平均值作为最终结果。

（3）如果4个数值中有两个或以上不合格的，则判定为不合格，并以不合格数值的平均值作为最终结果。

德荣盛科技（深圳）有限公司180度剥离力测试操作指导书文件编号TWS-QW-024版本号A/1页次1/1制定周用成批准生效日期2012-11-161.0目的测试不干胶材料、保护膜等胶粘材料的剥离强度及离型材料的剥离力；2.0环境控制:温度:23±2℃湿度:55±5％R.H3.0测试标准：测试产品的规格:长度为：250mm－300mm，宽度依ＴＤＳ及相关资料而定。

不锈钢片(50mmx150mmx1.1mm )、压力轮（2040±45g)和材质要保持表面清洁,换上180度治具.4.0.测试分类：用相应规格重量砝码通过180°/300MM速度进行拉力测试，并依据测试数据应在标准值10%内波动对拉力机进行点检判定是否合格5.0内容5.1测试条制作:试验钢片使用酒精擦拭,静置5min使钢片表面完全干燥,再贴覆胶带.将要测试的胶带贴覆於钢片中央（贴胶处的起点要和钢片的边缘相距2MM/3MM，如图４圈标示处）,粘贴时使用滚轮以300mm/min之速度均匀来回滚压三次(不能有气泡、皱褶).再置於拉力机上作剥离力测试.（滚压时不可用手加压力，如图一）图一5.2 测试条存放：5.2.1竖放：将已制测试条竖放至台面，避免长时间压力导致数据误差（参考图二）。

图二5.2.2平放：钢片四边增加泡棉，避免因重叠导致数据误差（参考图三）。

图三德荣盛科技（深圳）有限公司剥离力测试操作指导书文件编号TWS-QW-024版本号A/0页次2 / 2制定周用成批准生效日期2012-11-165.3放置时间：贴覆完以后,放置实验环境下待10到20mi或者72H(具体时间依TDS及相关资料),5.4测试操作5.4.1使用待测试剥离力材料放置於检测仪器上，将覆贴胶的钢片固定在180度剥离力的治具上,再把胶夹紧在拉力机上位活动夹上进行测试.(如图四)图四5.4.2首先把软件上面的力值、变形、拉直项归零.之后把速度调到300mm/min.进行测试,右图显示是胶的力值变化趋势.（测试片需测试5-10条，取测试数据的平均值作为测量值，如图五）图五5.5 测定值的判定依TDS及相关资料提供的剥离力参考值的范围作标准,在其范围内为ＯＫ,否则为ＮＧ,若提供的值没有范围只作参考时,我们以参考值为规格值,测定值大于或等于规格值的80%为ＯＫ，否则判为ＮＧ，NG的值我们仅供客户作参考．供客户是否选用此批胶．5.6设备点检及校验5.6.1每天对设备进行一次点检，用不同重量砝码对机台进行点检，并将实际数据记录至点检记录表中，点检合格后方可进行使用。

90度和180度胶带剥离试验机的对比讲解电脑式胶带剥离力试验机本试验机是专业针对各类胶带做剥离含90°和180度试验和拉伸.。

胶带剥离强度试验机可以做各种纸张、薄膜橡胶、塑料、纺织物、防水材料、无纺布、金属丝、金属箔、.金属片力学的纵向、横向拉伸、拉伸、撕裂性能等力学性能试验，复合膜、不干胶等胶粘材料剥离、劈裂、剪切强度试验，断裂伸长率试验，热封拉伸、撕裂、强度试验等。

1胶带剥离强度试验机用擦拭材料沾清洗剂擦拭试验板，然后用干净的脱脂纱布将其擦干，如此反复清洗三次以上，直至板的工作面经目视检查达到清洁为止，清洗后，不得用手和其他物体接触板的工作面。

2用精度不低于0.05mm的量测量胶带的宽度。

3胶带剥离试验机在制备试样前，先撕去外面的3～5层的胶粘带，然后再取200mm以上的胶粘带(胶粘带粘合面不能接触手或其他物质)。

并把胶粘带与清洗后的试验板粘接。

在试验板的另一端下面放置一条长约200mm、宽40mm的涤纶膜或其他材料，然后用压辊在自重下以约300mm/min的速度在试样上来回滚压三次(试样与试验板粘合处不允许有气泡存在)。

4试样制备后应试验环境下停放20～40min后进行试验。

5胶带剥离试验机将试样自由端对折180º，并从试板上剥开粘合面25mm。

把试样自由端和试验板分别夹在上、下夹持器上。

应使剥离面与试验机力线保持一致。

试验机以300mm/min±10mm/min下降速度连续剥离，并有自动记录仪绘出剥离曲线。

180度剥离强度试验机主要特点：微电脑控制、LED数码显示、PVC操作面板四档量程可选剥离、拉伸两大试验程序、七档试验速度最大值、最小值、平均值三种测试数据成组统计分析自动清零、故障提示、过载保护、行程保护伸长量读数标尺微型打印机RS232接口网络传输接口支持局域网数据集中管理与互联网信息传输90度胶带剥离强度试验机，可拉断停机，并峰值保持；可测拉力、压力及输入参数测强度；可定伸长测力值，定力值测伸长；可显示曲线（力值、位移）；可单点调速也可无级调速（1—500mm/min），单点调速分（1，2，5，10，20，50，100，200，500），无级调速可在1—500范围内任意设定精度；可分四档；本机采用闭环式控制方式，控制精度高。
