XX城市综合管廊监控与报警系统FA/A-01-20162016年01月14日目录一、城市综合管廊概述 (1)1建设背景 (1)2城市综合管廊简介 (1)3综合管廊监控与报警系统 (2)二、监控与报警系统现状及需求 (2)1系统现状 (2)2需求分析 (3)三、综合管廊监控与报警系统 (4)1XX城市综合管廊监控与报警系统 (4)2系统设计原则 (4)3系统设计依据 (5)4系统设计思路 (6)5系统流程设计 (10)四、系统组成 (11)五、系统功能 (12)1环境与设备监控系统 (12)1.1系统简介 (12)1.2系统组成 (12)1.2.1环境监控 (13)1.2.2设备监控 (15)2安全防范系统 (15)2.1系统简介 (15)2.2系统组成 (16)2.2.1视频监控系统 (16)2.2.2门禁系统 (17)2.2.3防入侵系统 (18)2.2.4可视化巡检系统（电子巡查管理系统） (19)3通信系统 (20)3.1系统简介 (20)3.2系统组成 (20)3.3系统功能 (20)4预警与报警系统 (22)4.1系统简介 (22)4.2系统组成 (22)4.2.1火灾报警系统 (22)4.2.2可燃气体探测报警系统 (23)4.3联动功能 (24)5地理信息系统 (25)5.1系统简介 (25)5.2系统功能 (25)6统一管理信息平台 (25)6.1系统简介 (25)6.2系统集成 (26)6.3系统特点 (27)六、监控中心 (28)1监控中心简介 (29)2监控中心组成 (29)3监控中心功能 (29)七、系统特色 (30)1多网融合 (31)2模块化结构 (31)3支持工业环网技术 (31)4高带宽和扩展性 (31)八、应用场景示例 (31)1场景示例 (32)2信息流程 (32)九、关键产品 (33)1XX多功能基站（分站） (33)2XX多功能分站（+WI-FI） (33)3XX定位子站 (34)4XX人员标识卡 (34)5XX智能锂电池UPS (34)6XX人员探测计数器 (35)7XX便携式检卡仪 (35)8监控与报警系统软件 (35)十、联系方式 ................................. 错误!未定义书签。
城市综合管廊监控与报警系统基于“智慧+”的物联网融合通信系统解决方案目录1.项目背景及建设目标 (4)1.1项目背景 (4)1.1.1城市综合管廊项目背景 (4)1.1.2城市综合管廊监控与报警系统 (5)1.1.3基于“智慧+”的物联网融合通信系统 (6)1.2“智慧+”物联网融合通信系统建设目标 (9)1.2.1第一层次建设目标（基础网络） (9)1.2.2第二层次建设目标（业务应用） (10)1.2.3第三层次建设目标（应用拓展） (12)1.3建设原则 (13)1.3.1设计与建设原则 (13)1.3.2规范及标准 (13)2.建设方案 (15)2.1技术路线 (15)2.1.1“智慧线”技术简介 (15)2.1.2“智慧墙”技术简介 (17)2.1.3“智慧芯”技术简介 (19)2.2系统架构 (20)2.2.1“智慧+”城市综合管廊监控与报警系统架构概述 (20)2.2.2“智慧+”城市综合管廊监控与报警系统构成图 (21)2.2.3“智慧+”系统管廊安装示意图 (22)2.2.4“智慧+”系统节点工程覆盖示意图一 (23)2.2.5“智慧+”系统节点工程覆盖示意图二 (24)2.3系统功能 (25)2.3.1物联网通信平台 (25)2.3.2宽带接入功能 (25)2.3.3物联网融合通信平台建设 (25)2.3.4语音通信 (25)2.3.5出入口控制系统 (25)2.3.6工作人员精确定位及行动轨迹 (26)2.3.7入侵精度定位及视频联动 (26)2.3.8电子巡查系统 (26)2.3.9广播系统 (26)2.3.10移动视频传输 (27)2.3.11应急救援 (27)2.3.12智能 APP 应用(例一：在线巡查管理) (27)2.3.13与其他系统的联动与融合 (27)2.4设备选型 (28)2.4.1TSM（Tunnel System of Mobile Communicatoin）综合信息控制器 (28)2.4.2智慧线 (29)2.4.3智慧线扩展基站 FN (30)2.4.4移动基站(本安型) (30)2.4.5本安型标识卡 (31)2.4.6本安型手持终端 (32)2.4.7智能型手机通信模块 (34)2.4.8TSM 智慧线接入模块 (37)2.4.9快速连接器 (38)2.4.10语音通信服务器 (38)2.4.11语音通信网关 (39)2.4.12应用业务服务设备 (40)2.4.13联动平台服务器 (40)2.4.14部分专业配套设备（可选） (42)2.4.15.1. 智慧井盖 (42)2.5软件介绍 (43)2.5.1软件初始界面 (43)2.5.2入侵探测与视频联动模块 (43)2.5.3人员定位模块 (45)2.5.4电子巡查模块 (46)2.5.5话务台模块 (49)2.5.6系统设置模块 (49)2.5.7手机 APP (50)3.方案优势 (52)3.1通信、定位、安防一体化 (52)3.2微功率分布式通信 (52)3.3无线信号均匀无死角 (52)3.4永远在线的通信 (53)3.5高精度的定位 (53)3.6复杂环境快捷实施 (54)3.7智能监控极简维护 (54)3.8本质安全型产品 (54)3.9IP 防护等级高 (54)1.项目背景及建设目标1.1项目背景1.1.1城市综合管廊项目背景城市综合管廊（日本称“共同沟”、台湾称“共同管道”），就是城市地下管道的综合走廊。
全国城市地下管廊环境监测系统解决方案嘿，大家好！今天咱们就来聊聊城市地下管廊环境监测系统这个话题。
这可是个大工程，涉及到城市的地下管线，咱们可得好好规划规划。
咱们得明确一下目标。
这个系统的主要任务就是实时监测城市地下管廊的环境状况，包括温度、湿度、有害气体、火灾等。
一旦发现异常，要及时报警，确保管廊的安全运行。
咱们得分析一下现状。
目前，我国城市地下管廊建设虽然取得了一定的成果，但环境监测系统还不够完善。
有些地方甚至没有监测系统，这就给城市安全埋下了隐患。
所以，咱们这个解决方案就是来解决这个问题的。
那具体怎么操作呢？咱们分三步走。
第一步，设计监测系统。
这个系统包括传感器、传输设备、数据处理中心和报警系统。
传感器负责收集各种环境数据，传输设备将这些数据实时传输到数据处理中心，数据处理中心对数据进行处理和分析，一旦发现异常，立即通过报警系统通知相关人员。
第二步，安装监测设备。
这个环节需要咱们精心组织施工，确保设备安装到位。
传感器要安装在管廊的关键部位，传输设备要保证数据传输的实时性和稳定性，数据处理中心要具备强大的数据处理能力，报警系统要确保及时、准确地报警。
第三步，运行维护。
这个环节是确保系统正常运行的关键。
咱们要定期检查设备，确保其正常运行；同时，要定期分析监测数据，为城市地下管廊的安全运行提供科学依据。
当然，这个解决方案还有一些需要注意的地方。
比如，监测设备的选择要考虑到管廊的实际情况，确保设备的适用性和可靠性；数据处理中心的算法要不断优化，提高监测数据的准确性；还要加强监测系统的安全管理，防止数据泄露和恶意攻击。
说了这么多，咱们再来举个例子。
比如，某个城市地下管廊环境监测系统，采用了咱们这个解决方案。
在监测过程中，发现某处管廊温度异常升高，系统立即启动报警，通知相关部门及时处理。
经过调查，原来是附近的一处管线发生了泄漏，导致温度升高。
由于监测系统的及时报警，相关部门迅速采取措施，避免了更大的事故发生。
智慧管廊城市管廊监控与报警系统解决方案1系统概述1.1管廊概况城市综合管廊又称共同沟，它是实施统一规划、设计、施工和维护，建于城市地下用于敷设市政公用管线的市政公用设施，是指在城市地下用于集中敷设电力、通信、广播电视、给水、排水、热力、燃气等市政管线的公共隧道，设有专门的检修口、吊装口和监测系统，是保障城市运行的重要基础设施和“生命线”。
城市综合管廊避免了由于敷设和维修地下管线频繁挖掘道路而对交通和居民出行造成影响和干扰，综合管廊自动化控制系统是城市基础设施建设发展的新方向，是城市地下空间开发的重要形式之一。
它作为一种集约化、可持续性的管线敷设方式，通过合理利用城市用地，综合确定城市工程管线在城市地上、地下空间位置，避免工程管线之间及其相关建筑物相互干扰，为各管线工程的规划管理提供了依据，保持路容完整和美观，便于各种管线的敷设、增减、维修和日常管理，提高了城市管理效率，减少了人力、财力、物力的巨大浪费，促进城市不断向着现代化、智能化方向发展。
根据国标要求，结合管廊特点，秉承“集约、智慧、生态”的理念，运用现代信息技术、新型工艺、物联网技术及海绵城市理念，率先推出完全满足国家标准的完整综合管廊监控系统。
该系统具有集成度高，抗电磁干扰、防潮等特点，通过物联网、三维可视化、智能传感器等技术，对管廊内流量、压力、有毒有害气体等进行实时监测，并采用大数据分析和管理技术，促进综合管廊的智能化转型，做到综合管廊在动态监测、预警分析和应急处置的系统化“智慧”运营，从而实现对综合管廊的基础数据及动态信息共享、资源整合、精准管控及智能决策等，将综合管廊建设成集约的管廊、智慧的管廊、生态的管廊。
城市综合管廊监控系统是采用先进的计算机技术、通信技术、控制技术构建，对管廊各专业管线（电力电缆、给排水管、燃气管道）运行安全、管廊环境（有害气体、淹积水、温湿度、风机水泵、照明）安全及人员安全（出入口管理、人员定位、远程广播、应急通信）进行监控和管理，使地下管廊内设备的运行状态和管廊的环境状态一目了然，实现“自动化监控、智能化管理”。
城市管廊综合监控管理系统综合一体化建设方案深圳市哲扬科技有限公司2016年5月目录一、项目背景.................................................. - 1 -二、需求分析.................................................. - 2 -2.1管廊建设类型 (2)2.2管廊监控需求 (3)2.3管廊运营管理需求 (4)三、系统建设总体思路.......................................... - 5 -3.1综合一体化设计思路 (6)3.2物联网架构设计 (7)3.3感知平台设计 (8)3.4传输平台设计 (10)3.4.1一体化传输设计........................................ - 11 -3.4.2数据传输QoS设计...................................... - 12 - 3.5数据中心设计.. (13)3.6应用平台设计 (14)3.6.1综合一体化运营服务平台建设思路........................ - 15 -3.6.2应用平台设计.......................................... - 15 -3.6.3三方共同开发.......................................... - 17 -3.7设计参考标准和规范 (17)四、系统应用设计............................................. - 18 -4.1设计概述 (18)4.2环境与设备监控子系统 (18)4.2.1环境监测.............................................. - 18 -4.2.2设备监控.............................................. - 21 -4.2.3设备配置清单.......................................... - 25 - 4.3安全防范子系统 (25)4.3.1视频监控.............................................. - 25 -4.3.2入侵报警.............................................. - 26 -4.3.3出入口控制............................................ - 27 -4.3.4电子巡查.............................................. - 28 -4.3.5设备配置清单.......................................... - 29 - 4.4通信子系统. (29)4.4.1固定式通信系统........................................ - 29 -4.4.2无线对讲系统.......................................... - 30 -4.4.3设备配置清单.......................................... - 31 - 4.5预警与报警子系统. (31)4.5.1火灾自动报警子系统.................................... - 32 -4.5.2可燃气体探测报警系统.................................. - 34 -五、管廊监测控制清单......................................... - 34 -一、项目背景2015年，继国务院办公厅发布《关于推进城市地下综合管廊建设的指导意见》、住建部修订GB50838《城市综合管廊工程技术规范》和印发《城市地下综合管廊工程规划编制指引》后，10大试点城市及其他各省市相继出台了“综合管廊规划建设管理办法”等政策文件。

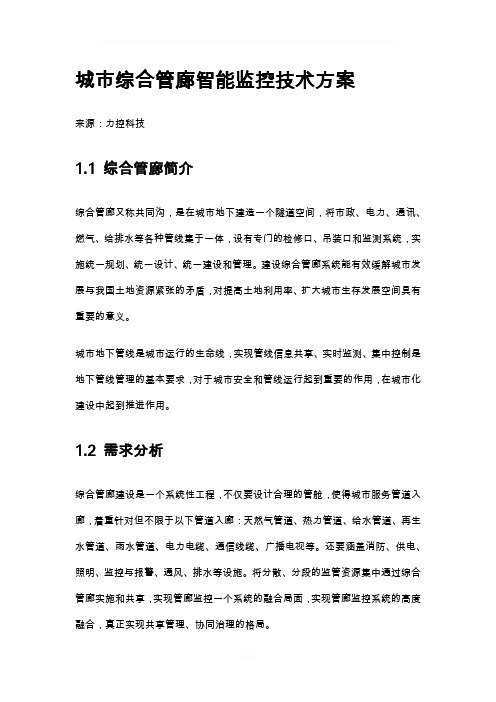

城市综合管廊智能监控技术方案来源：力控科技1.1 综合管廊简介综合管廊又称共同沟，是在城市地下建造一个隧道空间，将市政、电力、通讯、燃气、给排水等各种管线集于一体，设有专门的检修口、吊装口和监测系统，实施统一规划、统一设计、统一建设和管理。
建设综合管廊系统能有效缓解城市发展与我国土地资源紧张的矛盾，对提高土地利用率、扩大城市生存发展空间具有重要的意义。
城市地下管线是城市运行的生命线，实现管线信息共享、实时监测、集中控制是地下管线管理的基本要求，对于城市安全和管线运行起到重要的作用，在城市化建设中起到推进作用。
1.2 需求分析综合管廊建设是一个系统性工程，不仅要设计合理的管舱，使得城市服务管道入廊，着重针对但不限于以下管道入廊：天然气管道、热力管道、给水管道、再生水管道、雨水管道、电力电缆、通信线缆、广播电视等。
还要涵盖消防、供电、照明、监控与报警、通风、排水等设施。
将分散、分段的监管资源集中通过综合管廊实施和共享，实现管廊监控一个系统的融合局面，实现管廊监控系统的高度融合，真正实现共享管理、协同治理的格局。
综合管廊监控与报警系统是一个综合性非常强的管控系统。
各子系统之间由于技术体系不一，采用的标准各异，不仅需要考虑环境与设备监控、通信联络、地理信息等需求，还要兼顾灾难事故预警、安全防范等方面对图像监控的需求，同时还需要考虑报警、门禁等配套系统的集成以及与广播系统的联动，消除系统异构的信息孤岛问题。
针对综合管廊监控管理的特征，力控科技推出以ForceCon Platform软件平台为核心的监控管理解决方案。
通过监控与报警系统建设，将三维地理信息、设备运行信息、环境信息、安全防范信息、视频图像、预警报警信号、管理信息等内容进行融合，建立统一的资源库，结合分布式实时历史数据库、预报警分析、大数据分析，全交换组网等优势技术为管廊监控的业务应用服务。
ForceCon Platform软件平台覆盖整个工业信息化领域，通过分布式实时数据库的特点实现系统间的高效集成、级联及扩容，可为用户提供一个快速/高效的平台产品，满足各种工业信息化企业需求。
城市综合管廊监控与报警系统基于“智慧+”的物联网融合通信系统解决方案目录1. 项目背景及建设目标 (4)1.1 项目背景 (4)1.1.1 城市综合管廊项目背景 (4)1.1.2 城市综合管廊监控与报警系统 (5)1.1.3 基于“智慧+”的物联网融合通信系统 (6)1.2 “智慧+”物联网融合通信系统建设目标 (9)1.2.1 第一层次建设目标（基础网络） (9)1.2.2 第二层次建设目标（业务应用） (10)1.2.3 第三层次建设目标（应用拓展） (12)1.3 建设原则 (13)1.3.1 设计与建设原则 (13)1.3.2 规范及标准 (13)2. 建设方案 (15)2.1 技术路线 (15)2.1.1 “智慧线”技术简介 (15)2.1.2 “智慧墙”技术简介 (17)2.1.3 “智慧芯”技术简介 (19)2.2 系统架构 (20)2.2.1 “智慧+”城市综合管廊监控与报警系统架构概述 (20)2.2.2 “智慧+”城市综合管廊监控与报警系统构成图 (21)2.2.3 “智慧+”系统管廊安装示意图 (22)2.2.4 “智慧+”系统节点工程覆盖示意图一 (23)2.2.5 “智慧+”系统节点工程覆盖示意图二 (24)2.3 系统功能 (25)2.3.1 物联网通信平台 (25)2.3.2 宽带接入功能 (25)2.3.3 物联网融合通信平台建设 (25)2.3.4 语音通信 (25)2.3.5 出入口控制系统 (25)2.3.6 工作人员精确定位及行动轨迹 (26)2.3.7 入侵精度定位及视频联动 (26)2.3.8 电子巡查系统 (26)2.3.9 广播系统 (26)2.3.10 移动视频传输 (27)2.3.11 应急救援 (27)2.3.12 智能APP应用(例一：在线巡查管理) (27)2.3.13 与其他系统的联动与融合 (27)2.4 设备选型 (28)2.4.1 TSM（Tunnel System of Mobile Communicatoin）综合信息控制器 (28)2.4.2 智慧线 (29)2.4.3 智慧线扩展基站FN (30)2.4.4 移动基站(本安型) (30)2.4.5 本安型标识卡 (31)2.4.6 本安型手持终端 (32)2.4.7 智能型手机通信模块 (34)2.4.8 TSM智慧线接入模块 (37)2.4.9 快速连接器 (38)2.4.10 语音通信服务器 (38)2.4.11 语音通信网关 (39)2.4.12 应用业务服务设备 (40)2.4.13 联动平台服务器 (40)2.4.14 部分专业配套设备（可选） (42)2.4.15.1. 智慧井盖 (42)2.5 软件介绍 (43)2.5.1 软件初始界面 (43)2.5.2 入侵探测与视频联动模块 (43)2.5.3 人员定位模块 (45)2.5.4 电子巡查模块 (46)2.5.5 话务台模块 (49)2.5.6 系统设置模块 (49)2.5.7 手机APP (50)3. 方案优势 (52)3.1 通信、定位、安防一体化 (52)3.2 微功率分布式通信 (52)3.3 无线信号均匀无死角 (52)3.4 永远在线的通信 (53)3.5 高精度的定位 (53)3.6 复杂环境快捷实施 (54)3.7 智能监控极简维护 (54)3.8 本质安全型产品 (54)3.9 IP防护等级高 (54)1. 项目背景及建设目标1.1 项目背景1.1.1 城市综合管廊项目背景城市综合管廊（日本称“共同沟”、台湾称“共同管道”），就是城市地下管道的综合走廊。
城市综合管廊视频监控系统技术解决方案书目录第一章城市综合管廊概述 (4)1.建设背景 (4)2.城市综合管廊简介 (4)3.综合管廊视频监控系统 (4)第二章综合管廊视频监控系统现状及需求 (5)1.系统现状 (5)2.需求分析 (5)（一）设备功能 (5)（二）监控中心 (5)第三章综合管廊视频监控系统 (6)1.城市综合管廊监控与报警系统 (6)2.系统设计原则 (6)3.系统设计依据 (7)4.系统设计思路 (8)4.1 安全的角度看综合管廊监控与报警系统设计 (8)4.2 物联网的角度看管廊监控设计 (9)5.系统流程设计 (10)第四章系统组成 (11)第五章视频监控系统功能 (12)第六章监控中心 (13)1.监控中心简介 (13)2.监控中心组成 (13)3.监控中心功能 (13)第七章统一管理的平台 (14)1.平台概述 (14)1.1平台定位 (15)1.2 设计原则 (15)软件管理灵活性 (15)存储检索便捷性 (15)智能应用兼容性 (15)系统扩展开放型 (15)1.3 设计依据 (16)2.平台技术架构 (17)2.1 平台技术架构 (17)2.2 平台服务组件 (17)2.3 平台客户端 (19)3.平台应用功能 (20)3.1中心管理服务器(CMS) (20)3.2 数据库管理服务器（SQL） (21)3.3 设备管理服务器（DMS） (21)3.4 电梯控制服务器（ECS） (22)3.5 门禁管理服务器（ACS） (22)3.6 报警管理服务器（AMS） (23)3.7 智能分析服务器（IAS） (24)3.8 电子地图服务器（EMS） (24)3.9 视频安全管理服务器（VMS） (25)3.10 OEM定制服务 (27)4.平台特点 (27)4.1 统一的管理平台 (27)4.2 开放的体系架构 (27)4.3 子系统集中管理 (28)4.4 数字与智能结合 (28)4.5 支持高清视频 (28)第一章城市综合管廊概述1. 建设背景随着城市经济的快速发展，综合管线建设规模不足、管理水平不高等问题凸现，一些城市相继发生大雨内涝、管线泄漏爆炸、路面塌陷等事件，严重影响着生命、财产安全和城市运行秩序。
XX城市综合管廊监控与报警系统FA/A-01-20162016年01月14日目录一、城市综合管廊概述 (1)1建设背景 (1)2城市综合管廊简介 (1)3综合管廊监控与报警系统 (1)二、监控与报警系统现状及需求 (2)1系统现状 (2)2需求分析 (2)三、综合管廊监控与报警系统 (3)1XX城市综合管廊监控与报警系统 (3)2系统设计原则 (4)3系统设计依据 (4)4系统设计思路 (5)5系统流程设计 (8)四、系统组成 (8)五、系统功能 (9)1环境与设备监控系统 (9)1.1系统简介 (9)1.2系统组成 (10)1.2.1环境监控 (10)1.2.2设备监控 (12)2安全防范系统 (12)2.1系统简介 (12)2.2系统组成 (12)2.2.1视频监控系统 (13)2.2.2门禁系统 (14)2.2.3防入侵系统 (14)2.2.4可视化巡检系统（电子巡查管理系统） (15)3通信系统 (16)3.1系统简介 (16)3.2系统组成 (16)3.3系统功能 (16)4预警与报警系统 (17)4.1系统简介 (17)4.2系统组成 (17)4.2.1火灾报警系统 (17)4.2.2可燃气体探测报警系统 (18)4.3联动功能 (19)5地理信息系统 (19)5.1系统简介 (19)5.2系统功能 (20)6统一管理信息平台 (20)6.1系统简介 (20)6.2系统集成 (20)6.3系统特点 (21)六、监控中心 (22)1监控中心简介 (23)2监控中心组成 (23)3监控中心功能 (23)七、系统特色 (24)1多网融合 (24)2模块化结构 (24)3支持工业环网技术 (24)4高带宽和扩展性 (25)八、应用场景示例 (25)1场景示例 (25)2信息流程 (25)九、关键产品 (26)1XX多功能基站（分站） (26)2XX多功能分站（+WI-FI） (26)3XX定位子站 (26)4XX人员标识卡 (27)5XX智能锂电池UPS (27)6XX人员探测计数器 (27)7XX便携式检卡仪 (27)8监控与报警系统软件 (28)十、联系方式.................................................................................................................... 错误!未定义书签。
一、城市综合管廊概述1建设背景随着城市经济的快速发展，综合管线建设规模不足、管理水平不高等问题凸现，一些城市相继发生大雨内涝、管线泄漏爆炸、路面塌陷等事件，严重影响着生命、财产安全和城市运行秩序。
全国综合管线事故平均每天高达5.6起，每年由于路面开挖造成的直接经济损失高达2000亿元。
面对当前现状及存在的问题，中央适时出台《国务院关于加强城市基础设施建设的意见》【国发〔2013〕36号】文件：在全国36个大中城市全面启动地下综合管廊试点工程；中小城市因地制宜建设一批综合管廊项目。
新建道路、城市新区和各类园区地下管网应按照综合管廊模式进行开发建设。
2城市综合管廊简介综合管廊（日本称“共同沟”、台湾称“共同管道”），就是地下城市管道综合走廊。
即在城市地下建造一个隧道空间，将电力、通讯，燃气、供热、给排水等各种工程管线集于一体，设有专门的检修口、吊装口和监测系统，实施统一规划、统一设计、统一建设和管理，是保障城市运行的重要基础设施和“生命线”。
3综合管廊监控与报警系统城市综合管廊内部不仅整合了维持城市功能的自来水、煤气、电力、通信管线，而且管廊自身功能使用的动力、照明、排水等设备繁多，无论纳入管线出现故障，还是自身附属设备出现故障，都将造成沿线城市功能的瘫痪，因此建设城市综合管廊监控与报警系统意义重大。
二、监控与报警系统现状及需求1系统现状城市综合管廊监控与报警系统，由于依靠环境与设备监控、安全防范、通信、预警与报警子、地理信息等多个不同功能的系统，或者由于产品提供来自不同的厂商，在数据交换中没有一个统一的标准，因此造成接口众多、访问性差，容易形成一个个的“信息孤岛”：（1）传统监控采用人工管理模式，运营管理成本高，管理水平与管理质量也无法得到有力保障：（2）政府多头管理、分散操作易产生各种问题；（3）解决紧急事故发生时易相互推诿、扯皮；（4）市政设施管理的运维监测监控能力、应急调度指挥能力、综合业务能力很难提高；（5）管廊监控视频、监控数据类别不一，各系统间信息孤岛导致相关部门决策困难。
2需求分析（1）在监控中心设置监控计算机、管理计算机、服务器、通信计算机和智能化模拟屏等设备组成中央计算机系统。
（2）智能化模拟显示屏可直观地显示管廊内各种设备的运转情况，及时了解灾情和非法入侵的发生及其位置。
模拟显示屏的显示内容有：管廊内各区段的位置和建筑模拟图，各防火分区排水泵的状态、通风装置状态、照明的状态、火灾检测的状态、环境温度/湿度和氧含量和非法入侵等各种报警信号等。
（3）监控中心综合管廊监控中心主要任务为确保管廊内管线及操控设备能正常运转，并在发生事故时能迅速反应处理，因此管廊监控中心就是整个管廊安全管控系统的神经中枢，通过自动化监视与侦测设备，将管廊内任一角落的状况资料迅速传递收集于监控中心中，使管理人员可以随时轻易的掌握所有情况。
（4）建立完善的预警、报警机制，解决城市管廊设施遭受人为破坏的地下隐患，保障管廊内的通风、照明、排水、防火、通信等设备的正常运转。
三、综合管廊监控与报警系统1XX城市综合管廊监控与报警系统综合管廊监控与报警系统是一个综合性非常强的管控系统。
各系统之间由于技术体系不一，采用的标准各异，导致难以兼容互通，这不仅需要兼顾环境与设备监控、通信联络、地理信息等需求，而且还要兼顾灾难事故预警、安全防范等方面对图像监控的需求，同时还需要考虑报警、门禁等配套系统的集成以及与广播系统的联动，因此在这些系统的互联过程中必然会出现系统异构的信息孤岛问题。
要打破信息孤岛的局面，复杂异构方式的监控报警系统需要解决不同厂商、不同产品的兼容和多个系统相互集成的问题，需要考虑到平台的网络接入和资源的开发方式，还需要立足大型联网用户的角度去设计，把握好互利与共享的原则。
XX物联网研发的基于物联网的监控与报警系统成功地解决了众多品牌相互兼容、各系统集成与融合、协议与接口标准不统一的难题，成为综合管廊监控与报警系统未来的发展方向，从而使信息孤岛难题成为历史。
2系统设计原则根据用户现状和需求分析，综合管廊监控与报警系统依据以下原则设计：（1）可靠性系统应确保管廊数据获取、融合、传输等过程的可靠性。
其中，感知数据是管廊各项应用的基础和判别依据，可靠的数据获取、融合和传输是保证管廊功能正常运行的基础。
（2）可扩展性系统应能够动态调节，为不同网络应用提供可扩展性，包括网络拓扑结构可扩展、服务内容可扩展等。
（3）兼容性、开放性和易维护性系统的软、硬件采用模块化、组态化设计，可以方便地进行容量的扩充和功能的维护升级。
同时，系统建设基于Web、B/S结构，软件设置开放性网络接口，可实现将监测信息上传至监控中心和各级主管部门、单位。
（4）安全性监控与报警系统的安全标准要特别保护用户的信息隐私，为各政府部门、单位提供不同安全级别的网络应用。
3系统设计依据本设计方案依据国家相关规定，符合下列规范要求：《国务院办公厅关于加强城市综合管线建设管理的指导意见》（2014）27号《城市市政综合管廊技术规范》GB50838《密闭空间作业职业危害防护规范》GBZ/T205《安全防范工程技术规范》GB50348《入侵报警系统工程设计规范》GB50394《视频安防监控系统工程设计规范》GB50395《出入口控制系统工程设计规范》GB50396《火灾自动报警系统设计规范》GB50116《石油化工可燃气体和有毒气体检测报警设计规范》GB50493《城镇燃气设计规范》GB50028《爆炸危险环境电力装置设计规范》GB50058《电子信息系统机房设计规范》GB50174《建筑物电子信息系统防雷技术规范》GB50343《火灾自动报警系统施工及验收规范》GB 50166《自动化仪表工程施工及质量验收规范》GB 50093《密闭空间作业职业危害防护规范》GBZ/T2054系统设计思路4.1从安全的角度看综合管廊监控与报警系统设计目前，综合管廊主要存在以下四大问题：一是人的不安全行为（违章）造成的人员安全问题，二是物的不安全状态（隐患）导致的设备安全问题，三是环境的不安全条件（隐患）诱发的环境安全问题，四是组织的不安全因素（管理漏洞）导致的管廊安全问题。
以上四大核心因素共同诱发能量的不正常传递，从而造成管廊事故。
因此，系统必须对这四个核心因素进行管控，以实现对人的不安全行为、物的不安全状态和环境的不安全因素等迅速、灵活、正确地理解（——预测）和解决（——启动安全设备或报警），从而实现地下管廊的本质安全。
（1）针对人员安全：通过人员标识卡、便携式巡检仪、人员探测计数器等管控人的不安全行为，使巡检人员达到可视化管理、无关人员实现防范入侵管理。
（2）针对环境安全：通过多功能监测基站和智能传感器对管廊温度、湿度、水位、氧气、H2S、CH4等环境要素实时监控，实现危险源管理、辨识、评估和控制，从而消除环境的不安全因素。
（3）针对设备安全：通过智能传感器、仪表和多功能监测基站对监控设备、排水设备、通风设备、通信设备、消防设备、照明设备、电缆温度等进行实时在线感知、报警联动、远程控制和指挥调度，使之始终处于安全状态。
（4）针对管理安全：通过建立安全机制和预警管理体系，实现现场可视化、问题可视化和隐患的可视化，达到管理无失误、指挥无失误、操作无失误，在此基础上实现未雨绸缪、超前预报，防患于未然。
城市综合管廊的建设目标是在信息化管理的基础上，逐步实现自动化，用智慧覆盖整个管廊运行管理的全过程，实现高效、节能、安全、环保的“管、控、营”一体化智慧型管廊。
4.2从物联网的角度看管廊监控设计本系统利用先进的物联网技术，通过感、传、知、用四层架构，实现对地下管廊的属性信息和状态信息运行透彻的感知和度量，通过感知实时获取人员、设备、环境、流程制度等在内的一切数据，实现地下管廊管理的可视化，提高管廊安全性和用户满意度。
从上图可以看出，井下所有的信息都要通过设备数据标准化传到平台监控中心，而监控中心的各种控制命令则要传输到各段管廊的各种设备上。
这些信息主要有：（1）监控摄像机的视频信号和控制信号；（2）人员位置信息和人员报警信息；（3）环境传感器和设备传感器的模拟量数据；（4）风机、水泵等设备的开关量数据；（5）Wi-Fi 电话的语音信息和广播信息；（6）管廊的各种属性信息和状态信息；管廊数据标准化数据展示标准化 电力通讯数据热力能源数据给排水数据用户个性化需求（7）管理指令和流程信息等。
