实例分析城市地下综合管廊弱电系统的组成及设计

城市地下综合管廊规划设计案例及思考城市地下综合管廊是一种将城市各类地下设施集中管控的工程项目，它能够有效整合城市的水、电、气、通信等各项基础设施，并通过管廊内部布置各种监测、控制、维修设备，提供快速、便捷的服务。

以下是一个城市地下综合管廊规划设计案例及相关思考。

案例：市城市地下综合管廊规划设计市位于人口密集区，基础设施发展相对滞后，为了解决城市设施管理和应急响应的问题，市政府决定规划和建设一条地下综合管廊。

该地下综合管廊的设计目标是整合市内的电力、燃气、给水、排水、雨水、通信、供暖、消防等各类基础设施，并配备现代化的监测设备和智能控制系统，实现设施的远程监控和快速维修。

设计思路：1.综合规划：首先，根据市区现有设施的需求和布局，制定综合规划。

确定地下综合管廊的走向、规模和建设时序，确定各类设施的接入点和布局，充分考虑未来的发展需求。

2.设备选择：根据不同类型的设施特点，选择适当的设备。

例如，电力设施需要选择可靠的变电设备和供电系统；燃气设施需要选择高效的供气设备和泄漏检测系统。

3.管线布置：根据综合规划确定的走向和设施需求，进行管线布置。

尽可能地减少管线的穿越次数，提高维护和维修的效率。

同时，预留足够的空间用于未来的扩展和改造。

4.智能控制系统：利用现代化的监测设备和智能控制系统，实现设施的远程监控和智能化管理。

例如，通过传感器和监测系统实时监测管道的运行状态，一旦发现异常情况，可以及时采取措施。

5.结构设计：考虑到地下环境的复杂性和可能的自然灾害风险，进行合理的结构设计。

例如，选用抗震、防水和防火的材料，设计合理的通风和排水系统。

6.配套设施：为了满足城市居民和设施管理人员的需求，地下综合管廊要配备必要的配套设施。

例如，设置应急出口、消防设施和维修点，提供便捷的人员出入和维修通道。

7.环境保护：在设计和建设过程中，要注重环境保护。

采用环保材料和技术，减少噪音和污染。

同时，考虑地下水源和土壤的保护措施，预防地下水污染。

城市地下综合管廊规划设计案例及思考城市地下综合管廊指的是一种将各种地下设施及管线（如电力、通信、给水排水、燃气等）集中建设于一条地下通道中的综合地下工程。

它既能够实现地下资源的合理利用，减少市区地上布线带来的视觉污染，又方便了设施的维护与管理。

以下是一个城市地下综合管廊规划设计案例及相关思考。

案例：市地下综合管廊规划设计市规划了一个地下综合管廊的建设项目，旨在解决市区地下设施交叉布置、维护困难的问题。

该项目的设计目标是集中整合各种常规的地下设施，并为未来可能的新设施留出空间。

该市的地下综合管廊主要包括电力、通信、给水排水、燃气等管线，同时还考虑了未来可能出现的智能管道、充电桩等新设施。

设计团队进行了详细勘测，确定了廊道的宽度、高度和深度，并进行了管线的详细规划。

在设计过程中，考虑到维护与管理的需求，设计团队还提出了可拆解、模块化的建设方案。

在设计中，该市还结合了地下综合管廊与市中心区域的不同特点，提出了不同功能区域的划分，并且合理布置了进出口、检修井等设施。

为了提高地下综合管廊的安全性，设计团队还采用了防火、防水等相关措施，确保地下综合管廊的运行安全。

思考：1.综合管廊的规划设计应注重整体性。

综合管廊的规划设计应考虑各类管线的布置、维护与管理的需求，尽量实现一体化的设计，方便日后的管理与维护工作。

2.预留空间是必要的。

由于科技的不断进步和城市的不断发展，未来可能会出现各种新的地下设施需求。

因此，在综合管廊的规划设计中，应预留一定的空间，以应对未来的发展需求，避免频繁地破坏地面建设。

3.安全性是至关重要的。

地下综合管廊的运行安全对城市的正常运转至关重要，设计方案应考虑相关的安全措施，如防火、防水、防盗等，确保管廊的安全运行。

4.设计要注重灵活性与可拆解性。

地下综合管廊是一个长期使用的工程，管线的维护以及新的设施的改造升级都需要方便操作。

因此，在设计过程中，应考虑到可拆解、模块化的建设方案，为日后的维护与升级工作留下足够的空间。

详解城市地下综合管廊配套系统的设计、施工、维护及通用设备（多图）设计要点消防系统1、综合管廊主结构体应为耐火极限不低于3.0h的不燃性结构。

防火分区最大间距不应大于200米，防火分区应设置防火墙、甲级防火门、阻火包等进行防火分隔。

灭火器材的设置间距不应大于50m通风系统通风方式：自然进风和机械排风相结合。

通风要求：正常通风换气次数不应小于2次／h通风口处出风风速不宜大于5m／s。

通风口应加设防止小动物进入的金属网格，网孔净尺寸不应大于10mm×10mm。

供电系统消防设备、监控与报警设备、应急照明设备、天然气管道舱二级负荷供电。

其余三级。

配电系统：1.交流220V／380V系统；2.防火分区作为配电单元电气设备：防水防潮，防护等级不应低于IP54；综合管廊接地：环形接地网，接地电阻不应大于ln。

地上建(构)筑物部分的防雷照明系统设正常照明和应急照明，并应符合下列规定：1.人行道平均照度不应小于15lx，最低照度不应小于5lx；出入口和设备操作处为l00lx。

监控室300lx 。

2.应急照明不应低于5lx ，供电时间不应小于60min。

3.灯光疏散指示标志应没置在距地坪高度1.0m以下，间距不应大于20m灯具规定：1.防触电保护等级I类设备2.防水防潮措施，防护等级不宜低于IP543.节能型光源监控与报警系统保证能准确、及时地探测管廊内火情、有害气体、空气含氧量、湿度、温度等环境参数，并及时上传至监控中心。

排水系统1、综合管廊内应设置自动排水系统。

2、综合管廊的排水区间长度不宜大于200m3、综合管廊的低点应设置集水坑及自动水位排水泵。

4、综合管廊的底板宜设置排水明沟，并应通过排水明沟将综合管廊内积水汇人集水坑，排水明沟的坡度不应小于0.2％。

5、综合管廊的排水应就近接人城市排水系统，并应设置逆止阀。

6、天然气管道舱应设置独立集水坑。

7.综合管廊排出的废水温度不应高于40℃。

标识系统1、综合管廊的主出入口内应设置综合管廊介绍牌，并应标明综合管廊建设时间、规模、容纳管线。

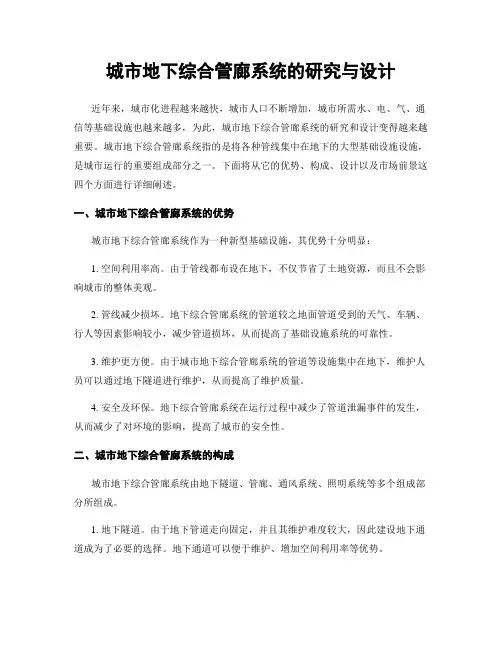

城市地下综合管廊系统的研究与设计近年来，城市化进程越来越快，城市人口不断增加，城市所需水、电、气、通信等基础设施也越来越多，为此，城市地下综合管廊系统的研究和设计变得越来越重要。

城市地下综合管廊系统指的是将各种管线集中在地下的大型基础设施设施，是城市运行的重要组成部分之一。

下面将从它的优势、构成、设计以及市场前景这四个方面进行详细阐述。

一、城市地下综合管廊系统的优势城市地下综合管廊系统作为一种新型基础设施，其优势十分明显：1. 空间利用率高。

由于管线都布设在地下，不仅节省了土地资源，而且不会影响城市的整体美观。

2. 管线减少损坏。

地下综合管廊系统的管道较之地面管道受到的天气、车辆、行人等因素影响较小，减少管道损坏，从而提高了基础设施系统的可靠性。

3. 维护更方便。

由于城市地下综合管廊系统的管道等设施集中在地下，维护人员可以通过地下隧道进行维护，从而提高了维护质量。

4. 安全及环保。

地下综合管廊系统在运行过程中减少了管道泄漏事件的发生，从而减少了对环境的影响，提高了城市的安全性。

二、城市地下综合管廊系统的构成城市地下综合管廊系统由地下隧道、管廊、通风系统、照明系统等多个组成部分所组成。

1. 地下隧道。

由于地下管道走向固定，并且其维护难度较大，因此建设地下通道成为了必要的选择。

地下通道可以便于维护、增加空间利用率等优势。

2. 管廊。

城市地下综合管廊系统中最核心的设施之一便是管廊，主要用于将各种管线组合在一起。

管廊除了要满足管道布设意外，也要保证刚度、承重性强。

3. 制冷设备。

制冷设备是城市地下综合管廊系统的必备组成部分。

城市地下综合管廊系统需要将温度能够控制在一定的范围之内，这样才可以保证管道等设施的顺利运转。

4. 通风及照明系统。

为了让地下综合管廊系统更加安全，建议在其内部装备通风及照明系统，保证人员的工作环境和安全。

三、城市地下综合管廊系统的设计城市地下综合管廊系统的设计不仅需要考虑到各种管线的布设，还需要考虑到地下环境的复杂性和运行成本等因素。

综合管廊系统工程解析（完整）城市地下综合管廊又称共同沟，它是实施统一规划、设计、施工和维护，建于城市地下用于敷设市政公用管线的市政公用设施，是指在城市地下用于集中敷设电力、通信、广播电视、给水、排水、热力、燃气等市政管线的公共隧道，设有专门的检修口、投料口和监测系统，实施统-规划、统一设计、统一建设和统一管理运营，是保障城市运行的重要基础设施和“生命线”。

地下综合管沟在城市建设中的应用对协调城市空间起着重要作用，管廊投入使用后，将有效解决“马路拉链”难题、消除蜘蛛网式架空线，可以有效避免运营商在地下管线施工过程中频繁、重复开挖，浪费地下空间资源、施工混乱等弊端，对道路交通和人们出行的影响，保证道路和街道更加完整美观，增加了工程管线的耐久性。

管廊系统必须对：人的不安全行为（违章）造成的人员安全、物的不安全状态（隐患）导致的设备安全、环境的不安全条件（隐患）诱发的环境安全、组织的不安全因素（管理漏洞）导致的管廊安全这四个核心因素进行管控，以实现对不安全因素等迅速、灵活、正确地理解（预测）和解决（启动安全设备或报警），从而实现地下管廊的本质安全。

（1）针对人员安全：通过红外入侵、定位器、人员表示卡、视频监控等管控人的不安全行为，使巡检人员达到可视化管理、无关人员实现防范入侵管理；（2）针对环境安全：通过多功能监测基站和智能传感器对管廊温度、湿度、水位、氧气、硫化氢、甲烷、一氧化碳等有毒有害、易燃易爆等环境要素实时监控，实现危险源管理、辨识、评估和控制，从而消除环境的不安全因素；（3）针对设备安全：通过智能传感器、仪表和多功能监测基站对监控设备、排水设备、通风设备、通信设备、消防设备、照明设备、电缆温度等进行实时在线感知、报警联动、远程控制和指挥调度，使之始终处于安全状态；（4）针对管理安全：通过IOT物联网技术建立安全机制和预警管理平台，实现问题可视化和隐患的可视化，达到管理无失误、指挥无失误、操作无失误，在此基础上实现未雨绸缪、超前预报，防患未然。

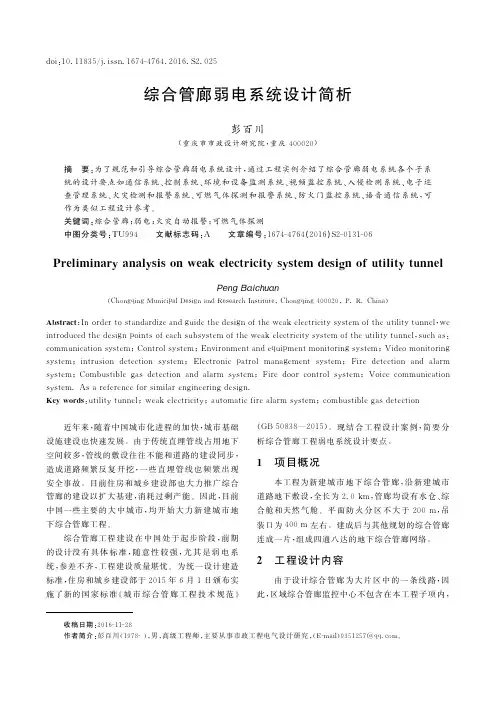

ｄｏｉ：１０．１１８３５／ｊ．ｉｓｓｎ．１６７４－４７６４．２０１６．Ｓ２．０２５综合管廊弱电系统设计简析彭百川（重庆市市政设计研究院，重庆４０００２０）摘　要：为了规范和引导综合管廊弱电系统设计，通过工程实例介绍了综合管廊弱电系统各个子系统的设计要点如通信系统、控制系统、环境和设备监测系统、视频监控系统、入侵检测系统、电子巡查管理系统、火灾检测和报警系统、可燃气体探测和报警系统、防火门监控系统、语音通信系统，可作为类似工程设计参考。

关键词：综合管廊；弱电；火灾自动报警；可燃气体探测中图分类号：ＴＵ９９４ 文献标志码：Ａ 文章编号：１６７４－４７６４（２０１６）Ｓ２－０１３１－０６收稿日期：２０１６－１１－２８作者简介：彭百川（１９７８－），男，高级工程师，主要从事市政工程电气设计研究，（Ｅ－ｍａｉｌ）９３５１２５７＠ｑｑ．ｃｏｍ。

Ｐｒｅｌｉｍｉｎａｒｙ　ａｎａｌｙｓｉｓ　ｏｎ　ｗｅａｋ　ｅｌｅｃｔｒｉｃｉｔｙ　ｓｙｓｔｅｍ　ｄｅｓｉｇｎ　ｏｆ　ｕｔｉｌｉｔｙ　ｔｕｎｎｅｌＰｅｎｇ　Ｂａｉｃｈｕａｎ（Ｃｈｏｎｇｑｉｎｇ　Ｍｕｎｉｃｉｐａｌ　Ｄｅｓｉｇｎ　ａｎｄ　Ｒｅｓｅａｒｃｈ　Ｉｎｓｔｉｔｕｔｅ，Ｃｈｏｎｇｑｉｎｇ　４０００２０，Ｐ．Ｒ．Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｉｎ　ｏｒｄｅｒ　ｔｏ　ｓｔａｎｄａｒｄｉｚｅ　ａｎｄ　ｇｕｉｄｅ　ｔｈｅ　ｄｅｓｉｇｎ　ｏｆ　ｔｈｅ　ｗｅａｋ　ｅｌｅｃｔｒｉｃｉｔｙ　ｓｙｓｔｅｍ　ｏｆ　ｔｈｅ　ｕｔｉｌｉｔｙ　ｔｕｎｎｅｌ，ｗｅｉｎｔｒｏｄｕｃｅｄ　ｔｈｅ　ｄｅｓｉｇｎ　ｐｏｉｎｔｓ　ｏｆ　ｅａｃｈ　ｓｕｂｓｙｓｔｅｍ　ｏｆ　ｔｈｅ　ｗｅａｋ　ｅｌｅｃｔｒｉｃｉｔｙ　ｓｙｓｔｅｍ　ｏｆ　ｔｈｅ　ｕｔｉｌｉｔｙ　ｔｕｎｎｅｌ，ｓｕｃｈ　ａｓ：ｃｏｍｍｕｎｉｃａｔｉｏｎ　ｓｙｓｔｅｍ；Ｃｏｎｔｒｏｌ　ｓｙｓｔｅｍ；Ｅｎｖｉｒｏｎｍｅｎｔ　ａｎｄ　ｅｑｕｉｐｍｅｎｔ　ｍｏｎｉｔｏｒｉｎｇ　ｓｙｓｔｅｍ；Ｖｉｄｅｏ　ｍｏｎｉｔｏｒｉｎｇｓｙｓｔｅｍ；ｉｎｔｒｕｓｉｏｎ　ｄｅｔｅｃｔｉｏｎ　ｓｙｓｔｅｍ；Ｅｌｅｃｔｒｏｎｉｃ　ｐａｔｒｏｌ　ｍａｎａｇｅｍｅｎｔ　ｓｙｓｔｅｍ；Ｆｉｒｅ　ｄｅｔｅｃｔｉｏｎ　ａｎｄ　ａｌａｒｍｓｙｓｔｅｍ；Ｃｏｍｂｕｓｔｉｂｌｅ　ｇａｓ　ｄｅｔｅｃｔｉｏｎ　ａｎｄ　ａｌａｒｍ　ｓｙｓｔｅｍ；Ｆｉｒｅ　ｄｏｏｒ　ｃｏｎｔｒｏｌ　ｓｙｓｔｅｍ；Ｖｏｉｃｅ　ｃｏｍｍｕｎｉｃａｔｉｏｎｓｙｓｔｅｍ．Ａｓ　ａ　ｒｅｆｅｒｅｎｃｅ　ｆｏｒ　ｓｉｍｉｌａｒ　ｅｎｇｉｎｅｅｒｉｎｇ　ｄｅｓｉｇｎ．Ｋｅｙ　ｗｏｒｄｓ：ｕｔｉｌｉｔｙ　ｔｕｎｎｅｌ；ｗｅａｋ　ｅｌｅｃｔｒｉｃｉｔｙ；ａｕｔｏｍａｔｉｃ　ｆｉｒｅ　ａｌａｒｍ　ｓｙｓｔｅｍ；ｃｏｍｂｕｓｔｉｂｌｅ　ｇａｓ　ｄｅｔｅｃｔｉｏｎ 近年来，随着中国城市化进程的加快，城市基础设施建设也快速发展。

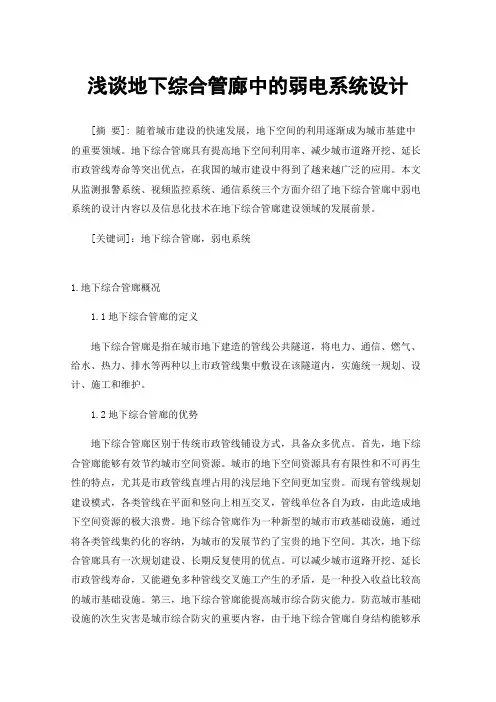

浅谈地下综合管廊中的弱电系统设计[摘要]: 随着城市建设的快速发展，地下空间的利用逐渐成为城市基建中的重要领域。

地下综合管廊具有提高地下空间利用率、减少城市道路开挖、延长市政管线寿命等突出优点，在我国的城市建设中得到了越来越广泛的应用。

本文从监测报警系统、视频监控系统、通信系统三个方面介绍了地下综合管廊中弱电系统的设计内容以及信息化技术在地下综合管廊建设领域的发展前景。

[关键词]：地下综合管廊，弱电系统1.地下综合管廊概况1.1地下综合管廊的定义地下综合管廊是指在城市地下建造的管线公共隧道，将电力、通信、燃气、给水、热力、排水等两种以上市政管线集中敷设在该隧道内，实施统一规划、设计、施工和维护。

1.2地下综合管廊的优势地下综合管廊区别于传统市政管线铺设方式，具备众多优点。

首先，地下综合管廊能够有效节约城市空间资源。

城市的地下空间资源具有有限性和不可再生性的特点，尤其是市政管线直埋占用的浅层地下空间更加宝贵。

而现有管线规划建设模式，各类管线在平面和竖向上相互交叉，管线单位各自为政，由此造成地下空间资源的极大浪费。

地下综合管廊作为一种新型的城市市政基础设施，通过将各类管线集约化的容纳，为城市的发展节约了宝贵的地下空间。

其次，地下综合管廊具有一次规划建设、长期反复使用的优点。

可以减少城市道路开挖、延长市政管线寿命，又能避免多种管线交叉施工产生的矛盾，是一种投入收益比较高的城市基础设施。

第三，地下综合管廊能提高城市综合防灾能力。

防范城市基础设施的次生灾害是城市综合防灾的重要内容，由于地下综合管廊自身结构能够承受一定的外力冲击，可有效减小和避免廊内管线受到的外力损害；同时综合管廊能够对廊内管线实施有效的监控和管理，灾害发生时可及时切断燃气、电力等次生灾害源，减小和避免城市基础设施产生的次生灾害。

地下综合管廊对城市市政管线基础设施的保护，为灾后迅速有效的恢复城市基础设施功能，支持灾后重建具有显著的作用。

规划建设综合管廊可以极大的提高城市综合防灾的能力。

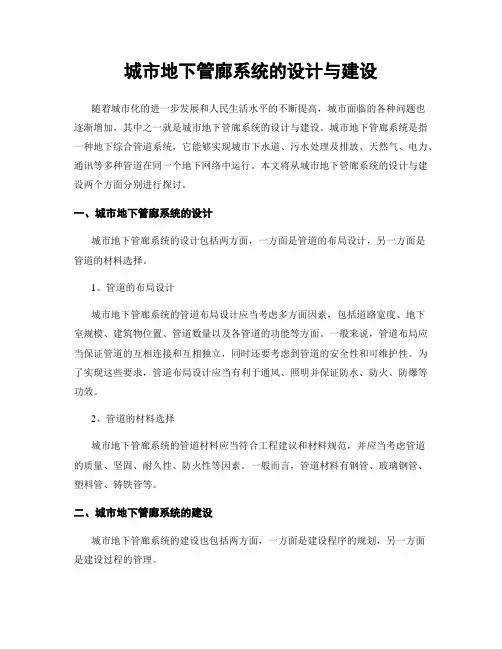

城市地下管廊系统的设计与建设随着城市化的进一步发展和人民生活水平的不断提高，城市面临的各种问题也逐渐增加，其中之一就是城市地下管廊系统的设计与建设。

城市地下管廊系统是指一种地下综合管道系统，它能够实现城市下水道、污水处理及排放、天然气、电力、通讯等多种管道在同一个地下网络中运行。

本文将从城市地下管廊系统的设计与建设两个方面分别进行探讨。

一、城市地下管廊系统的设计城市地下管廊系统的设计包括两方面，一方面是管道的布局设计，另一方面是管道的材料选择。

1、管道的布局设计城市地下管廊系统的管道布局设计应当考虑多方面因素，包括道路宽度、地下室规模、建筑物位置、管道数量以及各管道的功能等方面。

一般来说，管道布局应当保证管道的互相连接和互相独立，同时还要考虑到管道的安全性和可维护性。

为了实现这些要求，管道布局设计应当有利于通风、照明并保证防水、防火、防爆等功效。

2、管道的材料选择城市地下管廊系统的管道材料应当符合工程建议和材料规范，并应当考虑管道的质量、坚固、耐久性、防火性等因素。

一般而言，管道材料有钢管、玻璃钢管、塑料管、铸铁管等。

二、城市地下管廊系统的建设城市地下管廊系统的建设也包括两方面，一方面是建设程序的规划，另一方面是建设过程的管理。

1、建设程序的规划城市地下管廊系统的建设程序应当包括设计、招投标、建设、验收等多个环节。

在这其中，设计阶段是最关键的，必须包括地下管廊系统的布局和管道材料的选择等内容。

2、建设过程的管理城市地下管廊系统建设过程的管理应当符合设计规范和安全标准，保证施工过程中的工人安全，避免对周围环境造成影响。

同时，建设过程的管理应当有利于管道的质量控制，确保管道的性能和寿命。

结论：城市地下管廊系统的设计与建设是一项艰巨而又复杂的工程，需要充分考虑各种因素。

随着城市化的不断加速发展和科技的不断进步，城市地下管廊系统的建设将会面临更大的挑战，我们应当根据当地的实际情况，积极探索适合本地区的城市地下管廊系统设计和建设模式，以达到最佳的效果。

也降低了管廊在建设以及管理的综合成本。

另外，地下综合管廊因为采用钢筋混凝土的框架结构，所以可以保证地下综合管廊最少能够使用五十年。

2 地下综合管廊监控系统的组成及设计以某地区新建城区的地下综合管廊为背景，具体阐述监控系统中的各个子系统的设计。

由于地下综合管廊监控系统将设备和环境监控、视频监控及安防、火灾报警、语音通讯等子系统集成在一起，所以地下综合管廊监控系统还是一个集成的自动化平台。

能够通过地下综合管廊内的自动化平台系统，为运营及维修检查地下综合管廊的工作人员提供了一个完整统一的监控平台[2]。

2.1 数据通讯通道本地下综合管廊工程为了搭建一个安全、快速、可靠的数据通讯通道，根据新建城区的地下综合管廊的走向及特点，每隔200m设置防护分区，单仓路段设置一个，双仓路段设置两个。

地下综合管廊的火灾自动报警器则是沿着管廊每隔1500m设置火灾自动报警器，共设置18套火灾自动报警器，其中17套均设置在地下综合管廊的现场，另外1套设置在监控中心。

火灾自动报警器并通过光纤仅仅环网连接，提高及确保了地下综合管廊消防系统网络的安全性以及可靠性。

2.2 安防子系统地下综合管廊的安防子系统分别由门禁系统和防入侵系统组成。

门禁系统设置在地下综合管廊的出口，用来防止未经许可的人员进入，而且还用于实时记录进出地下综合管廊的人员。

地下综合管廊的投料口及机械通风口均设置了探测器，一旦有非法入侵，防入侵系统的探测器就会自动发出报警信号。

另外，监控中心的大屏幕上也会清楚的显示被入侵的区段，并发出声光报警的信号。

2.3 摄像与电力监控系统（1）地下综合管廊共安装800台网络高清摄像头，并且跟现场ACU（综合管廊区域控制单元）共用监控主干网络。

为了减少800台网络高清摄像头对宽带的占有，实施分布式的视频监控方案。

地下综合管廊每各1000m 设置一套网络硬盘刻录机，用来存储地下综合管廊内的网络高清摄像头的所拍摄下的视频数据，整个地下综合管廊共设置25套网络硬盘刻录机。

| 工程设计| Engineering Design·208·2016年12月实例分析城市地下综合管廊弱电系统的组成及设计田 飞（中国恩菲工程技术有限公司，北京 100038）摘 要：随着社会经济和城市建设的快速发展，综合管廊已经成为城市现代化建设的最基础的设施。

它建在地下，用于容纳城市各种管线的建筑物的附属设施，将城市的工业用水、电力、通信、燃气、供热、排水等工程管线全部放到地下隧道里。

不但节约了占地面积、美化了城市，而且保障了城市的正常运行。

但是在建设综合管廊时需要考虑管理的成本和质量[1]。

文章以某地区新建城区的地下综合管廊为例，分析地下综合管廊，并详细阐述地下综合管廊是监控系统。

关键词：城市；地下综合管廊；弱电系统；设计中图分类号：U459.3 文献标志码：A 文章编号：2096-2789（2016）12-0208-011 地下综合管廊的特点主要特点有：①容纳综合性较强。

随着社会经济和城市建设的不断发展，综合管廊科学合理的利用地下空间资源，将城市的供水、供热、燃气、排水、强电以及弱电等六大管线集中在地下综合管廊里面，实施综合布置，统一规划、统一设计、统一建设和管理，形成现代化城市地下智能化网络运行管理系统；②低成本，高效率使用。

城市地下综合管廊严格按照城市规划的要求，采取了一次投资、同步建设及多方受益的形式。

此种形式不仅克服了管廊的多种弊端，而且也降低了管廊在建设以及管理的综合成本。

另外，地下综合管廊因为采用钢筋混凝土的框架结构，所以可以保证地下综合管廊最少能够使用五十年。

2 地下综合管廊监控系统的组成及设计以某地区新建城区的地下综合管廊为背景，具体阐述监控系统中的各个子系统的设计。

由于地下综合管廊监控系统将设备和环境监控、视频监控及安防、火灾报警、语音通讯等子系统集成在一起，所以地下综合管廊监控系统还是一个集成的自动化平台。

能够通过地下综合管廊内的自动化平台系统，为运营及维修检查地下综合管廊的工作人员提供了一个完整统一的监控平台[2]。

XX市地下综合管廊规划设计及运行管理案例分析地下综合管廊是一项以地下空间为发展对象，将城市各类地下管线和设施集中放置于一体，并战略性地规划利用地下空间，以便提高道路、供水、排水、给油、电力、通信等基础设施工程的效率和可靠性，保护地表环境和提升城市形象的城市地下公用服务设施。

随着城市化进程的不断加快，城市地下综合管廊建设已成为现代城市建设的重要组成部分，地下综合管廊的规划设计和运行管理对城市的可持续发展和经济社会的发展具有重要意义。

XX市是我国一个大型城市，近年来城市规模不断扩大，城市地下综合管廊建设日益受到重视。

地下综合管廊的规划设计及运行管理在XX市的实践中取得了一定成效。

下面将从XX市地下综合管廊规划设计、管廊建设运维管理和管廊运行效果三方面进行分析。

首先，XX市地下综合管廊规划设计方面。

XX市作为一个现代化、国际化大都市，地下综合管廊的规划设计具有以下特点：一是科学合理，按照“先规划、后建设、再利用”的原则，结合城市更新改造规划和城市交通规划，兼顾城市可持续发展的需要，合理规划管廊的位置、布局和功能，确保管廊的通达性和互联性；二是功能完善，管廊内设施齐全，包括供水管道、排水管道、天然气管道、通信光缆等各类管网，以便保障城市基础设施的运行和维护；三是智能化，对管廊进行信息化建设，引入先进的监控、管理和维护技术，实现对管廊运行状况的实时监测和智能化管理，提高城市基础设施的运行效率和管理水平。

其次，XX市地下综合管廊建设运维管理方面。

XX市积极推进地下综合管廊的建设和运维管理工作，制定了专门的管理办法和标准，建立了完善的管理体系和工作流程，确保管廊的安全性和可靠性。

在建设过程中，XX市注重与相关部门和企业的合作，共同推进管廊建设工作，确保工程质量和工期进度；在运维管理方面，XX市建立了专门的管廊管理中心，对管廊设施进行定期检查和维护，保障管廊设施的正常运行和服务质量，提高城市基础设施的运行效率和安全性。

Value Engineering• 207 •城市综合管廊弱电系统设计分析Design and Analysis of Light-current System in Urban Comprehensive Corridor周平Z H O U P i n g(华汇工程设计集团股份有限公司，绍兴312000)(Huahui Engineering Design Group Co.,Ltd.,Shaoxing312000, China)摘要：综合管廊又称共同沟，是在城市地下建造一个隧道空间，将市政、电力、通讯、燃气、给排水等各种管线集于一体，设有专门 的检修口、吊装口和监测系统，实施统一规划、统一设计、统一建设和管理。

建设综合管廊系统能有效缓解城市发展与我国土地资源紧 张的矛盾，可以充分利用城市地下空间资源，杜绝因敷设和维修各种管线对城市道路、绿地的重复开挖，消除了由此造成的资源浪费，降低路面翻修费用和工程管线维修费用。

十提高土地利用率、扩大城市生存发展空间具有重要的意义。

本文结合工程案例重点分析城 市综合管廊弱电系统设计,对弱电系统的种类及其组成、系统设计要点做详细阐述。

Abstract:Comprehensive corridor,also known as c o m m o n ditch,i s a tunnel space built in the underground to integrate the municipal, electricity,communications,gas,water supply and drainage and other pipelines in one,with a special inspection mouth,lifting mouth and monitoring system for unified planning,design,construction and management.The construction of integrated corridor system can effectively alleviate the contradiction between urban development and land resources in China,and m ake fu ll use of the resources of urban underground space to eliminate the repeated excavation of urban roads and green spaces due to the laying and maintenance of various pipelines and eliminate the resulting waste of resources,reduce road renovation costs and engineering pipeline maintenance costs.I t i s of great significance to improve land utilization and expand the space for urban survival and bined with the project case,this paper focuses on the design of urban integrated corridor light-current system,and expounds the type of light-current system and i t s composition and the system design points.关键词：综合管廊；弱电系统;设计K e y w o r d s:integrated corridor；light-current system；design中图分类号:T U990.3 文献标识码:A0引言随着城市经济的快速发展，综合管线建设规模不足、管理水平不高等问题凸现，一些城市相继发生大雨内涝、管线泄漏爆炸、路面塌陷等事件，严重影响着生命、财产安 全和城市运行秩序。

浅析地下综合管廊的供配电和照明系统设计摘要：随着城市不断发展和规模不断扩大，配套的设施越来越多，各类管线错综复杂。

采用传统的综合管线布置方式时，用地面积大幅增加。

为集约利用城市建设用地，城市地下综合管廊应运而生，将城市各类管线统筹在内部敷设。

针对综合管廊特点，着重介绍其供配电和照明系统设计，通过合理、专业的管廊电气配套设计，保证综合管廊安全适用，并在良好的环境下运行。

关键词：综合管廊、配电、照明、接地1.前言近年，城市发展与土地资源的矛盾日显紧张，城市建设和管理要求不断提高。

因此，城市地下综合管廊的建设项目也不断增多，但综合管廊在国内起步较晚，总体设计、运营水平有待提高。

综合管廊内部附属设施较多，包括：消防、通风、供电、照明、监控及报警、排水、标识系统等，本文结合实际的工程案例，对综合管廊供配电和照明系统设计进行探讨。

2.工程概况项目管廊长度为2.4km，位于规划市政道路下，包括水信电舱、燃气舱。

每180m为1个防火分区，分区内包括1座配电设备井（水信电舱、燃气舱分别独立设置）。

每座配电设备井内设置动力照明配电控制柜、应急电源柜、井用照明配电箱各1台，还设有监控系统的监控柜和火灾报警控制柜各1台。

管廊全线分别设置设水信电舱、燃气舱11个防水分区。

电气专业设计内容：供配电和照明系统，包括：通风、排水、照明、检修插座箱、接地系统。

管廊电气布置断面图如图1所示。

图1 管廊电气布置断面图3.负荷分级和配电系统项目主要用电设备为通风机、排水泵、照明、监控及检修设施等。

根据综合管沟负荷运行的安全要求，综合管廊附属设备的消防设备、监控设备、应急照明、燃气舱事故通风设备、管道紧急切断阀为二级负荷；其余为三级负荷。

4. 10/0.4kV变配电系统根据综合管沟负荷性质及地区电力规划，本工程采用10kV和0.4kV两个电压等级。

按照防火分隔进行区域划分和按管廊负荷供电分区情况，一般以6~8个防火分区作为一个负荷供电分区（180m为1个防火分区），在每一分区需在负荷中心位置设置 10/0.4kV变电所一座（两台变压器系统），其中综合管沟控制中心管理楼中设总变配电所，综合管廊沿线另设分变电所，低压供电半径为600~800米。

地下综合管廊设计实例讲解概述地下综合管廊是一个复杂的工程系统，用于集中管理城市地下的各种设施，如电力、通信、给排水等。

在本文档中，我们将通过一个具体的设计实例，介绍地下综合管廊的设计要点和步骤。

设计实例我们选取了一个城市的地下综合管廊设计实例来进行讲解。

这个项目的目的是为了解决城市地下设施的分散管理问题，并提高设施的运行效率和稳定性。

设计要点在地下综合管廊的设计过程中，有以下几个重要的要点需要考虑：1. 项目需求分析：在开始设计之前，需要对项目的需求进行详细分析，包括城市规划、设施布局、设备要求等。

只有充分了解项目需求，才能设计出满足需求的地下综合管廊。

2. 空间规划与布局：根据项目需求和现有地下设施的分布情况，进行综合管廊的空间规划与布局设计。

需要考虑布局的合理性、管线的连接性和可维护性等因素。

3. 结构设计：地下综合管廊的结构设计包括管道的材料选择、尺寸计算、支撑结构设计等。

要充分考虑地下环境的特点和管道的功能需求，确保结构的安全性和稳定性。

4. 设备选型与安装：根据项目需求，选择合适的设备，并进行设备的布局和安装。

需要考虑设备的功率、维护要求和安全性等因素。

5. 管线布置与维护：进行管线的布置设计，保证各种管线的正常运行和维护。

需要考虑布置的合理性、管线的交叉与分离等因素。

设计步骤地下综合管廊的设计过程可以分为以下几个步骤：1. 项目需求分析：明确项目的需求和目标。

2. 空间规划与布局设计：制定地下综合管廊的空间规划和布局方案。

3. 结构设计：设计综合管廊的结构，选择合适的材料和支撑结构。

4. 设备选型与安装设计：选择合适的设备，并进行布局和安装设计。

5. 管线布置与维护设计：进行管线的布置和维护设计。

总结地下综合管廊的设计需要综合考虑项目需求、空间规划、结构设计、设备选型和管线布置等因素。

通过本文档中的设计实例讲解，希望能够对地下综合管廊的设计过程有一个初步的了解，并为实际项目的设计提供一些参考和指导。

管廊工程弱电安装方案一、弱电系统的概念弱电系统是指在建筑物内部、设施周围或城市建设规划中所需要用到的全部电气设备。

包括信号、通讯、监控、计算机、建筑自动化系统、门禁、闭路电视、防盗报警等。

它们在建筑、工业及农业领域的应用也越来越广泛，成为现代建筑工程必不可少的一部分，对提高工程质量、节约资源、提高生产效率有着十分重要的作用。

管廊是指用于容纳、保护城市地下设施和地下管网的一种空间结构，通常由混凝土、钢筋混凝土等材料建成，一般布设在地下，用于集中放置电力设备、电缆和管线，是城市地下综合管线建设的重要组成部分。

弱电系统的安装对于管廊建设至关重要，下面介绍弱电系统在管廊工程中的安装方案。

二、弱电系统的布线1. 管廊弱电系统的布线原则（1）合理性原则：合理确定布线方案，避免弱电系统之间的相互干扰，充分发挥弱电系统功能。

（2）可维护性原则：布线应尽量简单化，使得管理和维护工作变得容易。

（3）预留原则：布线时考虑未来的扩展和改造，为未来的设备增加预留接口，降低维护成本。

2. 弱电系统布线类型（1）点对点布线：适用于需要单独控制的设备，如门禁系统、监控系统等。

（2）房间布线：适用于特定房间内的弱电设备，如会议室、办公室等。

（3）集中布线：适用于集中管理的设备，如报警系统、监控中心等。

以上布线类型根据实际情况进行合理选择，通过合理的布线方案，可以实现弱电系统的高效管理和使用。

三、弱电系统的设备安装1. 控制器的安装控制器是弱电系统中的核心设备，用于控制各种弱电设备的正常运行。

在管廊工程中，应将控制器安装在防尘、防潮、防静电的设备箱内，箱体应具有良好的散热条件，保证控制器的正常工作。

2. 摄像头的安装监控系统是管廊工程中非常重要的一部分，摄像头的安装位置应选择在管廊的关键位置，如入口处、出口处、交叉口等，以便对管廊的安全状况进行实时监测。

摄像头的安装应考虑其视野范围和夜视功能，在安装时应保证摄像头的视野范围清晰、无盲区；夜间工作时应有良好的夜视效果。

城市地下综合管廊供配电系统的设计摘要：综合管廊作为城市道路地下空间开发利用的重要部分，在保障城市供应、克服城市规划与市政管线发展变化之间的矛盾、提升城市品位的前提下，对有效集约城市地下空间、促进城市的可持续发展有着非常大的作用，其建设对优化城市环境、合理利用城市地下空间具有重要意义。

综合管廊是一种用以收纳多种不同市政管线的专门地下管廊，入廊管线有给水管道、再生水管道、热力管道、电力电缆、电信缆线和燃气管道等。

综合管廊附属工程包括：消防系统、排水系统、通风系统、供配电及照明系统、监控与报警系统、标识系统等。

其中，供配电系统为管廊消防系统、排水系统、通风系统、照明系统、监控与报警系统等提供电力保障及控制接口，是管廊最主要的附属工程。

关键词：综合管廊；供配电系统；安全；节能；设计一、工程设计实例分析1.1负荷等级及电源（1）根据综合管廊负荷运行的安全要求，管廊内的消防相关设备、监控设备、照明、风机及排水泵为二级负荷；检修插座箱为三级负荷；其余均为三级负荷。

（2）综合管廊由城市10kV电网就近提供两路10kV电源，电源运行方式为互为备用。

（3）电压等级：高压为10kV，低压为380/220V。

1.2管廊变电所的设计本综合管廊共划分12个防火区间，管廊每个防火区间包括三个防火分区（热力舱、综合舱和燃气舱）或两个防火分区（综合舱和燃气舱）。

根据沿线布置情况及负荷分散、供电距离的特点，综合管廊全线可划分为2个供电区域。

按每座变电站约500m供电半径负荷计算，一般线路压降不大于5%。

由此可以确定，管廊全线共选用2座地下变电站每个地下变电站为1个供电区域。

根据用电负荷性质，工程采用二路独立10kV电源的环网供电方式。

每三个或两个防火分区做为一个配电单元，在该区间吊装口夹层内设置配电箱，为本区间动力、照明配电。

（1）10kV配电系统管廊专用变配电所10kV侧采用单母线分段不联络的接线方式，每座变配电所由就近的市政电网沿本工程管廊内专用桥架引入2路10kV电源，两路电源同时工作。

弱电综合管线系统设计说明一、概述弱电系统是现代建筑物内的综合系统工程，包括：建筑设备监控系统、综合布线系统、安全防范系统、卫星接收及电视系统、一卡通管系统、公共广播系统等。

它与大楼内所有建筑物的机电设备诸如：变配电、空调、照明等设施有密关系。

大楼弱电系统对建筑物来说是一个整体，每个弱电系统有电缆管线，整个大楼遍布着弱电系统的电缆。

管设计的目的是使这些电缆按一定的规，合有序地安置在大楼内的综合管中。

弱电综合管的工程设计，其内容包括与整个弱电系统相关的弱电预埋管、预孔、弱电竖井、桥架、管及系统的电源供应、接地、避、屏蔽和机房。
