滤油机的工作原理和应用及构成和优势滤油机工作原理滤油机适用于处理化工、机械制造、冶金、水泥、余热发电、造纸、铁路、轨道交通、等工矿企业的变压器油、汽轮机油（透平油）、润滑油、液压油、齿轮油、抗燃油等工业用油的脱水、脱气、除杂质、除酸碱净化及废油功能。
是运行油净化理想的专用设备。
滤油机接受多级真空喷淋薄膜蒸发器，被处理油经过蒸发器时，在高真空下，水份被快速蒸发，经冷凝后脱除。
被处理油中的机械杂质和其它不溶油的固形物，经粗滤、细滤、精滤，被微米级高分子过滤膜所阻拦和脱除。
还可依据用户需要，通过配置脱酸装置可以有效地使油品中的不良酸性成份吸附脱除。
以上原理可知，滤油机净化油品线性物理过程，不需添加任何化学物质，不会对油品造成二次污染和任何附加损害。
滤油机工作时，污染油由粗滤器除去较大颗粒的机械杂质进入电加热器，乳状油液加热到确定温度后，油的粘度降低，有利于水珠的聚结和沉降。
热油经旋流器调配进入油水分别塔，油中细小分散的乳状水滴渐渐聚集成越来越大的水珠，在油膜张力与重力共同作用下，油中的水珠聚结并沉降到底部储水器内，脱除了大量水份的油液，经过精密过滤后进入真空罐，油液逐层流过反应环内外表面呈薄膜状蒸发。
对油中残余含水进行真空深度分别后，还可将油引入罐，对已劣化的油进行，以脱除油中的酸值、皂类和色素等。
滤油机由过滤系统、系统、加热系统、真空系统、自动掌控、保护系统、冷却系统等构成。
由于使用厂家要求不同,滤油机还可增配除酸脱色吸附装置。
优势一:一机多用,功能齐全。
即可以脱水、脱气、三组（粗、中、精）滤清器、吸附的综合工艺处理,又可单独供应真空脱水脱气,滤除杂质及吸附等功能。
优势二:牢靠。
压力、温度、液位均有明确数据指示及机械自动掌控。
经济、运行成本低。
是同类油处理产品中功能齐、性能先进的设备。
优势三:设计结构合理。
便于移动使用或在线使用。
真空滤油机的应用及特点介绍真空滤油机又称真空高效滤油机，是针对各类油浸变压器、油浸电流电压互感器及高压少油断路器，进行现场滤油及补油的产品。
矿井提升设备润滑与液压系统油液净化方案孙洁;李广林;温占军;赵晓峰;张瑞新【摘要】矿井提升机是承担井上井下物料或人员输送任务的大型机械设备，其安全性和可靠性至关重要，尤其是其稀油站润滑系统和液压系统油液污染对机械设备的损害更不能忽视，往往会导致安全系数的降低，甚至引发设备或人身伤亡事故。
将传统的过滤式污染物控制方案与基于离心机理的油品净化方案进行对比、分析，提出采用离心式净油机实现稀油站润滑系统以及各液压系统油品净化方案，并且通过河钢集团矿业有限公司石人沟铁矿生产实际应用效果进行验证，论证了应用该方案的合理性、高效性和先进性。
%Mine hoist is large mechanical equipment of transporting the underground material or personnel and is very important for the safety and reliability,especially oil pollution damage to the equipment in the thin oil terminal lubricating sys-tem and hydraulic system cannot be ignored,which often leads to safety factor reduced,and even results in equipment or per-sonal casualty accident. The traditional type of pollutants control scheme filter and the oil purification scheme based on the mechanism of centrifugal machine are compared and analyzed,proposing that the centrifugal oil purifier can realize oil purifica-tion for the lubrication system and each hydraulic system. The practical application in Shirengou Iron Mine of Hebei Iron and Steel Group Mining Co. ,Ltd approved that this scheme is reasonable,high efficient and high-level.【期刊名称】《金属矿山》【年(卷),期】2016(000)010【总页数】4页(P124-127)【关键词】矿井提升机;润滑与液压;离心式;油品净化【作者】孙洁;李广林;温占军;赵晓峰;张瑞新【作者单位】华北理工大学电气工程学院，河北唐山063009;华北理工大学电气工程学院，河北唐山063009;河钢集团矿业有限公司石人沟铁矿，河北唐山063700;河钢集团矿业有限公司石人沟铁矿，河北唐山063700;唐山睿泽尔科技有限公司，河北唐山063000【正文语种】中文【中图分类】TD534矿井提升机是承担井上井下物料或人员输送任务的大型机械设备，主要由电动机、减速器、卷筒(或摩擦轮)、制动系统、深度指示系统、测速限速系统和操纵系统等组成。
《液压油的污染与控制措施》1.3.1液压油的污染原因（1）潜藏在元件和管道内的污染物1）液压元件、组合键在组装前零件未去毛刺或未经过严格清洗，组装时将铸造型砂、切屑、灰尘等杂物带入零件内部。
2）液压元件经过试验后，未将通油口用堵头塞住或在运输过程中不注意将堵塞碰掉，因而在库存及运输过程中侵入灰尘和杂物。
3）安装管道时，未将管子和接头内部的水、焊渣、氧化皮等杂物冲洗干净。
4）安装螺纹时，有部分密封剂或密封带碎片，以及切屑、机械加工的毛刺等杂物未被清理干净。
（2）工作期间所产生的污染物1）油液的加剧搅拌，使油氧化引起性质变化生成沉淀物和胶质。
2）油中有一定数量的水分，在工作过程中会使金属腐蚀形成水锈。
3）系统在工作过程中因液体流动对金属表面的物理滑靴作用产生的金属粉末。
4）液压元件在工作过程中运动零件间互相摩擦，生产金属磨耗物。
5）密封件的磨耗物或碎片。
6）油箱内壁上的底漆老化，产生脱落的漆片。
（3）外界侵入的污染物1）由于油箱结构设计不佳，密封件差，容易进入会场、切屑和杂物；油箱没有清理箱内污物的窗口，造成油箱内部清理困难或无法清理；油箱容积太小，油液冷却条件差，加速油液氧化变质，乳化液或切屑液进入油箱，使油严重乳化和掺有切屑。
2）维修过程中布注意清洁，将环境周围的杂物带入油箱或管道内。
例如，在维修时不注意，把纤维织品或螺钉等物带入管道内。
3）忽视油液的过滤，有些液压系统不按系统和远见对过滤精度的要求合理地选配过滤器，而是用粗过滤器代替精过滤器，甚至根本不用过滤器；对系统使用的过滤器几年不清洗，滤网不经常检查，造成堵死或破漏致使污物侵入；换油或补油时不重视油的过滤，或把脏的油桶未经严格清洗就拿来使用，或注油时把杂物注入油箱。
4）在液压缸的活塞杆表面未设置防尘圈，这样在密封处能吸入大气中的灰尘等污物。
1）供应部门对新入库油品的质量未经检查，油品质量不易保证。
2）供应部门把装废油的桶或不洁净的桶用来装新油，使油变质。
M251S型燃气轮机控制系统油漆膜的成因和防治代晓光;刘广于;范晓明【摘要】介绍了燃气轮机控制油系统漆膜的危害,分析了漆膜产生的原因.指出对油的常规指标分析无法了解漆膜的生成趋势,而通过监测在用油的漆化倾向性指数可以有效掌握漆膜的生成情况.结合某企业M251S型燃气轮机实际情况,证明离子电荷耦合(ICB)技术对防治控制油的漆膜问题有所帮助但无法彻底解决漆膜、油泥的问题.选择采用油泥宝Revive在线清洗的方式,来彻底解决漆膜、油泥对M251S机组运行的负面影响.【期刊名称】《冶金动力》【年(卷),期】2019(000)006【总页数】6页(P37-42)【关键词】漆膜;燃气轮机;漆膜前驱物;油泥;漆膜倾向指数;MPC【作者】代晓光;刘广于;范晓明【作者单位】北京首钢股份有限公司能源部,河北迁安 064400;北京首钢股份有限公司能源部,河北迁安 064400;北京首钢股份有限公司能源部,河北迁安 064400【正文语种】中文【中图分类】TM3141 M251S机组的运行问题某厂现有2台M251S型燃机机组（以下称5万CCPP），机组分别于2013年10月份和2014年2月份投产，该机组润滑系统和液压控制系统均采用FBK GTK 32矿物透平油，投产后前两年运行较稳定，2016年开始，机组停机过程中出现阀门拒动，或阀门动作超时报警，检修发现为伺服阀阀芯表面结垢，动静部位间隙变小阀门摩擦卡涩显现。
起初，我们采取对故障阀门的伺服机构进行更换、控制油系统滤芯更换、油箱清理、控制油更换新油等措施，大部分阀门保持动作正常最多可以维持半年，个别阀门依然短期出现开停机阀门动作异常，给机组安全稳定运行带来非常大的隐患，对机组的设备管控特别被动。
控制油系统问题控制系统中多根管路和阀台在机组稳定运行的情况下存在油液不能形成循环回路、困油、死油等问题。
运行3年后，2台机组液压控制系统中相继出现伺服阀组动作不灵活、卡阀等现象，导致机组开机失败、异常跳机故障。

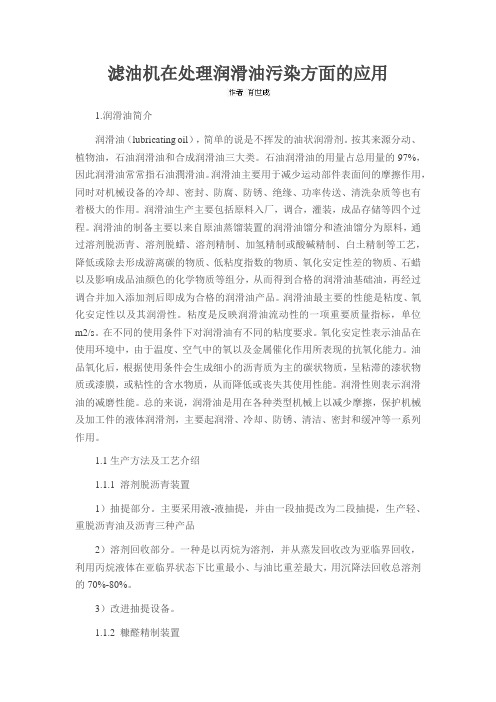

滤油机在处理润滑油污染方面的应用1.润滑油简介润滑油（lubricating oil），简单的说是不挥发的油状润滑剂。
按其来源分动、植物油，石油润滑油和合成润滑油三大类。
石油润滑油的用量占总用量的97%，因此润滑油常常指石油潤滑油。
润滑油主要用于减少运动部件表面间的摩擦作用，同时对机械设备的冷却、密封、防腐、防锈、绝缘、功率传送、清洗杂质等也有着极大的作用。
润滑油生产主要包括原料入厂，调合，灌装，成品存储等四个过程。
润滑油的制备主要以来自原油蒸馏装置的润滑油馏分和渣油馏分为原料，通过溶剂脱沥青、溶剂脱蜡、溶剂精制、加氢精制或酸碱精制、白土精制等工艺，降低或除去形成游离碳的物质、低粘度指数的物质、氧化安定性差的物质、石蜡以及影响成品油颜色的化学物质等组分，从而得到合格的润滑油基础油，再经过调合并加入添加剂后即成为合格的润滑油产品。
润滑油最主要的性能是粘度、氧化安定性以及其润滑性。
粘度是反映润滑油流动性的一项重要质量指标，单位m2/s。
在不同的使用条件下对润滑油有不同的粘度要求。
氧化安定性表示油品在使用环境中，由于温度、空气中的氧以及金属催化作用所表现的抗氧化能力。
油品氧化后，根据使用条件会生成细小的沥青质为主的碳状物质，呈粘滞的漆状物质或漆膜，或粘性的含水物质，从而降低或丧失其使用性能。
润滑性则表示润滑油的减磨性能。
总的来说，润滑油是用在各种类型机械上以减少摩擦，保护机械及加工件的液体润滑剂，主要起润滑、冷却、防锈、清洁、密封和缓冲等一系列作用。
1.1生产方法及工艺介绍1.1.1 溶剂脱沥青装置1）抽提部分。
主要采用液-液抽提，并由一段抽提改为二段抽提，生产轻、重脱沥青油及沥青三种产品2）溶剂回收部分。
一种是以丙烷为溶剂，并从蒸发回收改为亚临界回收，利用丙烷液体在亚临界状态下比重最小、与油比重差最大，用沉降法回收总溶剂的70%-80%。
3）改进抽提设备。
1.1.2 糠醛精制装置1）一段抽提改为两段抽提。
滤油机如何控制汽轮机油的污染1．汽轮机油污染控制的意义润滑油系统以汽轮机油为工作介质，油质性能的优劣是影响机组安全与经济运行的重要因素。
引起汽轮机油劣化因素之一是水分和金属微粒等污染物造成的污染。
油中含有水分(游离水和溶解水)和高浓度的金属微粒，除会带来润滑性能下降、锈蚀金属表面、卡涩调速部套、划伤轴承表面等共知的危害外，还会因水和金属微粒污物共存，通过金属颗粒的催化作用，加速油液的氧化变质，降低油液的寿命。
这种情况下可以采用汽轮机油真空滤油机处理以恢复汽轮机油的使用性能。
研究资料表明，当油中仅有金属微粒或水存在时，对油液的氧化变质影响不明显。
然而当金属和水同时存在时，氧化速度急剧加快，铁颗粒使油液氧化速度加快10倍，铜颗粒使油液氧化速度加快30倍。
控制油液中的水分或金属微粒在规定范围内，油液的使用寿命可延长3～5倍。
这种情况可以使用汽轮机油在线真空滤油机，聚结和真空结合效果更好。
润滑油系统中金属微粒等固态污染物，主要为外界侵入和内部生成两部分，水分源于机组汽封间隙的不合理，蒸汽泄漏到轴承室并凝结成水，混入油液中。
由于油液循环速度较快，空气易混入，所以油液与空气接触密切，从而加速了油液氧化，产生有机酸、胶质、油泥等二次污染物，影响抗乳化性能和酸值。
所以，为控制油液性能、防止二次污染物的产生、延长油液使用寿命、节能降耗减少运行成本、保证机组安全经济运行，必须加强油系统的污染控制。
2．汽轮机油污染控制方法汽轮机油污染控制，包括汽轮机油调和生产时的控制和运行时的控制两个方面。
在汽轮机油生产过程中，采用过滤方法主要除去固体杂质，而运行中汽轮机油污染度控制，除固体颗粒外，还要除去水分。
汽轮机油要求的污染等级列于下表。
齿轮油滤油机滤油机主要用于各类齿轮油、润滑油、绝缘油等的固体杂质的特精过滤，尤其是普通滤油机无法过滤的高粘度油液过滤。
是板框压力式过滤机的换代产品。
对于只需滤除机械杂质的场合，该机比真空滤油机更灵活、方便、成本低、且精度高，比普通压力式过滤机用途广、寿命长，可恒温加热降低稠度，不需要更换滤纸，过滤精度高且稳定。
●动力变压器油的现场带电过滤●高压变压器油的高效优质净化●废变压器油的回收优质再生利用●其它低粘度润滑油的高效优质净化ZL系列高效真空滤油机使用说明书重庆万美机电有限公司重庆万美滤油机研究所研制（使用本机前请先详阅此说明书）前言感谢您使用万美牌滤油机。
您能成为我们的用户，接受我们的服务，是我们莫大的荣幸。
为了使您尽快熟练地正确操作、使用万美牌滤油机，达到理想的滤油效果，我们随机配备了内容详细的使用说明书。
另外还有随机零配件，内容视具体机型而定。
在第一次安装和使用之前，请务必仔细阅读随机配送的所有资料，这会有助于您更好地使用万美滤油机。
如因您未按照所配资料的要求而操作，由此引起的任何损失，万美有限公司将不承担责任。
如您对本说明书未提出书面异议，则表明您默示同意本说明书的全部内容。
为了满足用户所提出的特殊要求或万美在技术上的不断创新，我们会对滤油机做一些改进，这样可能产生设备实物与设备使用说明书在某些细节上不一致的情况。
对这种情况，我们会加装一些说明资料来弥补这些不一致。
万美和万美标徽已经在中华人民共和国商标局注册。
本说明书中的信息如有变动，恕不另行通知。
版权所有，翻版必究。
未经重庆万美机电有限公司书面许可，不准以任何方式对本说明书进行复制。
在编写本说明书时难免会有错误和疏漏之处，请多加包涵并热切欢迎您的指正。
如果您在使用万美牌滤油机的过程中遇到什么困难和发现什么问题，请打我们的服务热线。
服务热线为：023——68929189。
谢谢您的合作。
公司简介重庆万美机电有限公司是专业从事滤油净化设备开发制造的高新技术企业，已获得多项专利、专有证书和荣誉证书，在业内率先通过I S O9001国际质量保证体系认证。
万美公司汇聚了一大批科技人才和专业生产技术人员，公司成员70%具备大专以上学历，由分离工程专家及油品分析工程师领导组成的滤油技术研发中心，长期致力于滤油净化技术的研究与开拓，根据各种油液的性质和用途，针对性地研制出28大系列200多个品种的滤油设备，满足了各个行业对各种油品的过滤净化需要。
平衡电荷式滤油机在水轮机调速系统的应用于跃;万永发;臧卫杰;焦玉峰【摘要】小浪底水电站水轮机调速器筒阀液压系统运行中形成了大量油泥,导致控制阀组出现操作滞后和卡涩现象,影响机组的安全稳定运行.对油泥的成分及产生的原因进行了分析,通过对比两种形式的静电滤油机,选取了平衡电荷式滤油机对油泥进行在线过滤,使用效果良好,机组未再发生阀组卡涩现象.【期刊名称】《华电技术》【年(卷),期】2016(038)007【总页数】3页(P51-53)【关键词】小浪底水电站;水轮机;调速器液压系统;油泥;平衡电荷式滤油机;在线滤油【作者】于跃;万永发;臧卫杰;焦玉峰【作者单位】水利部小浪底水利枢纽管理中心,郑州450099;水利部小浪底水利枢纽管理中心,郑州450099;水利部小浪底水利枢纽管理中心,郑州450099;水利部小浪底水利枢纽管理中心,郑州450099【正文语种】中文【中图分类】TV734.4小浪底水电站安装6台水轮发电机组,调速器为电液调速器[1]。
水轮机调速系统包含调速器系统和筒阀液压系统，均由美国VOITH公司生产[2]，2个系统共用1套压油装置和液压油，调速器电液转换器为动圈阀结构，筒阀电液转换器为比例阀结构。
每套压油装置设有1台压力油罐和1台回油箱，压力油罐容积为9.64 m3，额定操作油压为6.4 MPa。
压油装置使用的液压油为美孚DTE中级 #46汽轮机油(以下简称美孚油)[3]。
小浪底水电站机组投运后，6台水轮机调速器出现动圈阀调整滞后的问题，造成水轮机调速器抽动，运行负荷最大波动值达50 MW；水轮机开停机时筒阀比例阀出现卡涩现象，造成筒阀不能正常执行启闭指令。
经现场检查发现，美孚油油质劣化是动圈阀调整滞后和筒阀电磁阀动作卡涩的主要原因。
美孚油在调速器和筒阀液压系统运行过程中产生油质劣化产物，主要以油泥形式存在，这些油泥大部分沉积于调速器回油箱底部，少量附着在调速器和筒阀液压系统阀组阀芯上。
