LG系列干法制粒机

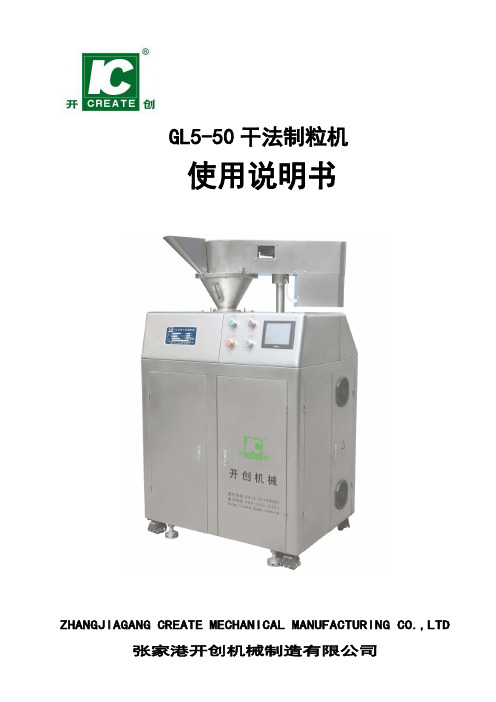

GL5-50干法制粒机使用说明书ZHANGJIAGANG CREATE MECHANICAL MANUFACTURING CO.,LTD 张家港开创机械制造有限公司目录1．概述 (3)2．机器的安装2.1 安装前准备 (3)2.2 安装环境要求 (3)2.3 安装就位 (3)3. 调试3.1 工艺流程 (4)3.2 操作程序 (5)3.3 刮刀与压轮的间隙调整 (5)3.4 振动分筛网的选择与安装 (6)3.5 冷却水温度 (6)3.6 液压调整 (6)3.7 故障原因和排除 (6)4．主要机构及作用4.1 机身 (7)4.2 送料机构 (7)4.3 压片机构 (7)4.4 粉碎机构 (8)4.5 整粒机构 (8)4.6 振动分筛机 (9)4.7 PLC人机界面控制系统 (9)4.8 冷却系统 (18)4.9 液压控制系统 (18)5．清洁与保养5.1 清洁 (18)5.2 保养 (18)6．主要技术参数及规格 (19)7．易损件清单 (19)8．整机平面图 (20)9．装箱清单 (21)10.合格证 (22)1、概述目前，国内外制粒机械分三类：一、干法制粒；二、沸腾喷雾制粒；三、湿法制粒干法制粒是先将药粉和辅料投到干粉混合机中混和均匀，再转入干法制粒机中经二只压轮压合成片状，经粉碎箱打碎后进入整粒箱中整粒，使片状物料变成颗粒。

颗粒的大小由筛网孔径大小决定。

制成的颗粒是干颗粒，可直接用于压片或充填胶囊，省去了烘干工序，不仅减少烘干时药物受污染及烘干时排气对环境造成污染，特别是大大减少了能源消耗。

GL5-50型干法制粒机是我公司消化吸收国外先进的干法制粒技术自行研制的干法制粒设备，颗粒大小紧密度可调，受PLC自动控制，能适应不同的要求，大大提高了成品率，具有效率高、自动化程度高、使用和维护方便、噪音低、通用性好等特点，广泛应用于医药、日化、食品等领域。

本机按GMP要求制造，与物料接触及表面部件用不锈钢制造，压轮采用特种耐磨材料制作，整机结构简单合理，能快速进行清洁、出料方便，无积料死角。

LPG型高速离心喷雾干燥机（植酸酶制剂高速离心喷雾干燥机，植酸酶制剂干燥塔，酶制剂烘干机）常州干燥设备有限公司是国内专业生产干燥设备，制粒设备，混合设备，粉碎设备，除尘设备的先进厂家。

公司技术力量雄厚，采用CAD设计，有现代化大型重型车间，严格按照现代化企业制度规模管理。

年产干燥设备,制粒机,混合机,粉碎机等500多台/套,目前拥有系统干燥机28大类280多个规格品种,广泛应用制药，化工，食品等行业。

公司通过ISO9001：2008质量管理体系认证1详3细6咨1询6联1系1方2式9顾8先8生！！一、植酸酶项目描述：植酸酶能够将饲料中植酸降解成肌醇或磷酸肌醇和磷酸，它可以提高植物性饲料中磷的利用率，减少无机磷的使用，减少畜禽粪便中有机磷排放从而降低磷对环境的污染; 植酸酶还可消除饲料中植酸引起的抗营养作用，是一种很好的饲料添加剂。

商品植酸酶剂有液态和固态两种类型，由于液态酶制剂在储藏稳定性和使用便利性等方面不如固态酶制剂，因此市面上商品植酸酶以后者为主。

目前工业大规模生产植酸酶主要通过构建基因工程菌并采用高密度液体深层发酵来制备粗酶液，然后采用一系列的后处理工序获得商品植酸酶。

固体酶制剂的干燥方法有很多，如真空干燥、冷冻干燥、喷雾干燥、气流干燥及吸附干燥等。

经过干燥的固体酶制剂稳定性好、易于保存、运输及使用。

喷雾干燥是酶制剂干燥领域应用最广泛的技术之一。

喷雾干燥是一种先将原料液用雾化器分散成雾滴，然后通过使热空气与雾滴直接接触，从而获得粉粒状产品的一种干燥过程。

喷雾干燥由于具有过程迅速、效率高等优点，特别适用于热敏性物料的干燥，在酶制剂工业生产过程中得到广泛应用。

二、植酸酶制剂高速离心喷雾干燥机，植酸酶制剂干燥塔，酶制剂烘干机实验方案及结论：比较了在植酸酶发酵液中添加不同赋形剂对植酸酶喷雾干燥回收率的影响。

关于喷雾干燥过程中不同高温条件对植酸酶发酵液酶活回收率的影响。

研究了喷雾干燥热保护剂与温度条件对植酸酶耐热性能与酶活回收效率的影响。

LGJ-10C型冷冻干燥机使用说明书北京四环科学仪器厂有限公司LGJ-10C型冷冻干燥机使用说明书冷冻干燥机是将含水物品预先冻结，然后使其水分在真空状态下升华而获得干燥物品的一种技术方法。

经冷冻干燥后物品原有的化学、生物特性基本不变，易于长期保存，加水后能恢复到冻干前的形态，并且能保持其原有的生化特性。

因此，冷冻干燥机在化工、食品、医药、生物制品等领域得到广泛应用。

本机是一种小型冷冻干燥设备，尤其适用于实验室样品的制备及小批量生产。

一、主要特点1、本机采用单机（压缩机）混合制冷剂技术，制冷温度低、制冷量大、功耗小，吸附水分能力强。

冷阱腔可兼作物料预冻室，使用效率高。

2、采用液晶屏作为人机界面，显示内容清晰、直观。

3、自动记录冻干过程的物料温度、冷阱温度等数据，可以以曲线的形式浏览，整个冻干过程清晰明了。

4、主机带有RS232串口，可以与计算机通信，将冻干数据上传到计算机并对其保存、浏览、打印。

5、干燥室采用透明材料，可清楚观察物料冷冻干燥的全过程。

6、主机配有真空泵电源插座，不需另接电源，主机与真空泵采用快卸法兰连接，使用方便。

7、具备电动化霜功能。

8、整机性能稳定，操作简单。

二、型号命名及定义LGJ-□□□设计序号（英文字母）冷冻干燥面积（m2×100）冷冻干燥机（中文拼音略写）型号中的数字=冷冻干燥面积×100 ，本机的冷冻干燥面积为0.1m2。

三、技术性能1、冷阱温度：≤-55℃（空载时）。

2、真空度：≤10Pa（空载时）。

3、冻干面积：0.1 m2。

4、最大捕水量：3kg5、空载降温时间：从开机制冷至冷阱温度达到-55℃的持续运行时间不超过60分钟。

6、空载抽真空时间：从开始抽真空至真空度达到10Pa的持续运行时间不超过20分钟。

7、主机外型尺寸（长×宽×高）：615mm×665mm×400mm。

8、主机重量：66Kg。

9、干燥室内尺寸，即有机玻璃筒内尺寸（内径mm×深mm）标准型：φ206×290（托盘直径170mm，层间距45mm，共4层，冻干面积约0.1m2，可散装物料，也可用安瓿瓶装物料）；压盖型：φ206×428（托盘直径150mm，层间距70mm，共3层,冻干面积约0.05m2，可装φ22mm西林瓶111支）。

目的：规范干法制粒机使用、维护、保养、清洁。

适用范围：GL4- -100干法制粒机。

责任者：操作工。

本机工作原理：将具有一定含水量的粉料，通过送料螺杆的输送和压缩，被推送到两挤压轮的上部，这时粉料处于五面受压成为硬条片，随后硬条片通过颗粒机粉碎，从而得到所需要的颗粒。

整个过程是自动进行的。

1、准备：1.1确认工序已处于清场合格状态。

1.2确认机器已处于清洁待用状态。

1.3确认各部件处于可运行正常状态。

1.4确认电源处于正常状态。

1.5领好物料、工具等备用。

1.6装好除尘装置，并调整吸尘口位置。

2、使用：2.1开机：2.2.1打开冷却水，送上控制柜侧面电源总开关，按电源开按钮，再按油泵启动按钮，并按产品工艺要求设定好滚压轮及侧面封的液体压力。

2.2.2将送料螺杆及滚压轮电机的电磁调速调到零位，再按粉碎启动、压片启动及送料启动按钮，并按产品工艺要求设定好各自的速度。

此时机器开始运转。

空车运转10-15分钟，如无异常情况，将粉料装入料斗里开始生产。

2.2关机：2.2.1工作完毕，先按送料停、滚压停、粉碎停，然后按电磁阀启动按钮放油降压，再切断总电源，关闭冷却水开关。

2.2.2按设备清洁要求清洁设备。

2.3调整：2.3.1如果取样的料片即薄又松，挤压轮的转速过快，应适当调整一下，如压出料片即硬又厚送料螺杆转度过大，这时挤压油缸压力迅速上升甚至越过最高额定压力，促使机器中的安全保护装置动作，切断电源，使机器停下来。

反之，油缸压力过大，则压出来的料片又硬又薄。

如果要生产具有一定硬度，一定松度的料片要将挤压轮速度、送料螺杆转速，油缸压力调到最佳配合，这样才能得到质量优，产量高的颗粒。

2.4异常情况处理：2.4.1如物料的可压性和流动性较好，但产量较低，硬度太高或太低，其主要原因是：2.4.1.1重新调整挤压轮转速，送料螺杆转速，油缸压力。

2.4.1.2重新检查物料的水份含量。

2.4.1.3检查机房内温度和湿度有无变化。
