(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920520935.0(22)申请日 2019.04.17(73)专利权人 海洋石油工程股份有限公司地址 300451 天津市滨海新区塘沽区丹江路1078号(72)发明人 王毅　辛顺　谭红莹　王会峰　高鹏　高华　武震华　赵喜峰　(74)专利代理机构 天津三元专利商标代理有限责任公司 12203代理人 胡婉明(51)Int.Cl.B23K 37/00(2006.01)B23K 37/04(2006.01)(54)实用新型名称海上管线安装辅助工具(57)摘要本实用新型提供一种海上管线安装辅助工具，液压执行机构与下工作台固定，两个导杆穿过下工作台，下工作台焊接的液压执行机构顶升活塞杆焊接在上工作台底侧，上工作台设滑道，滑道上设有卡爪，机械锁紧机构的压块固定在滑道位于卡爪外侧位置，螺杆由压块螺纹孔穿过与卡爪相抵；通过液压执行机构的伸缩动作，推动工作台在平面位置的前后动作；通过液压执行机构顶升顶升和下降的动作，带动上工作台进行上下动作；人工旋动螺杆转动而沿着滑道进行推进和后退运动，使卡爪在螺杆推动作用下沿滑道往复运动，卡住或松开待安装管线管壁；可以规避安装风险，节省海上安装工作量，减少人力和物力的投入，使用效果理想。

权利要求书2页 说明书4页 附图1页CN 210188867 U 2020.03.27C N 210188867U权　利　要　求　书1/2页CN 210188867 U1.一种海上管线安装辅助工具，其特征在于：液压执行机构(6)的活塞杆与下工作台一个侧面焊接固定，两个导杆(5)相互平行的由下工作台固定液压执行机构(6)活塞杆侧面相对的另一侧面穿过下工作台，且两个导杆(5)与液压执行机构(6)活塞杆分别位于液压执行机构(6)活塞杆两侧，两个导杆(5)位于下工作台两侧外部的四个端部底侧分别设有一个临时支架(8)，使下工作台沿着两个导杆(5)滑动；下工作台顶侧焊接呈两两平行状的四个液压执行机构顶升(7)，该四个液压执行机构顶升(7)的活塞杆焊接在上工作台底侧；当液压执行机构(6)活塞杆推动下工作台运动时，使上工作台沿着导杆(5)轴向运动；上工作台顶侧设有两个与导杆(5)呈平行状的滑道(4)，两个滑道(4)中间且靠近上工作台顶侧两端的位置分别设有一个定位柱(3)；卡爪(2)是底部与滑道(4)呈过盈配合的T字形体、上部与滑道平行两侧的侧面呈梯形的块体，使卡爪(2)活动式镶嵌在滑道(4)内，四个卡爪(2)分别呈两两对应状位于两个滑道(4)中部；机械锁紧机构(1)包括压块和螺杆，四个机械锁紧机构(1)的压块(20)分别呈两两对应状固定在上工作台两个滑道(4)位于卡爪(2)外侧的位置，该压块为方形块体，该压块与滑道呈垂直方向的侧壁中心钻设贯通压块且与滑道呈平行状的螺纹孔，螺杆(21)由压块背离卡爪一端的螺纹孔穿过压块后与卡爪(2)相抵；该液压执行机构(6)为液压油缸，其供油侧依次与两位四通电磁阀(16)、两位三通电磁阀(14)、调压阀(13)、蓄能器(12)、压力表(11)、液压泵(10)以及液压油箱(19)串联连接，回油口连接控制液压执行机构(6)活塞杆推出和收回的另一个两位四通电磁阀(15)；溢流阀(9)并联在液压动力站(18)内的液压泵(10)与液压执行机构(6)的主管路上，且液压泵(10)的出口串联蓄能器(12)和压力表(11)，使液压执行机构(6)与液压泵(10)排放口串联连接，液压泵(10)的吸入口与液压油箱(19)通过液压管线连接；两位三通电磁阀(14)一阀位排油口与调速同步阀(17)通过液压管线连接，调速同步阀(17)排油口与四个液压执行机构顶升(7)供油口通过液压管线并联连接；两位四通电磁阀(15)一阀位供油口与两位三通电磁阀(14)一阀位排油口通过液压管线连接；机械锁紧机构通过人工扳手旋转螺杆(21)推动卡爪(2)沿着滑道(4)运动，供压紧或松开管线。

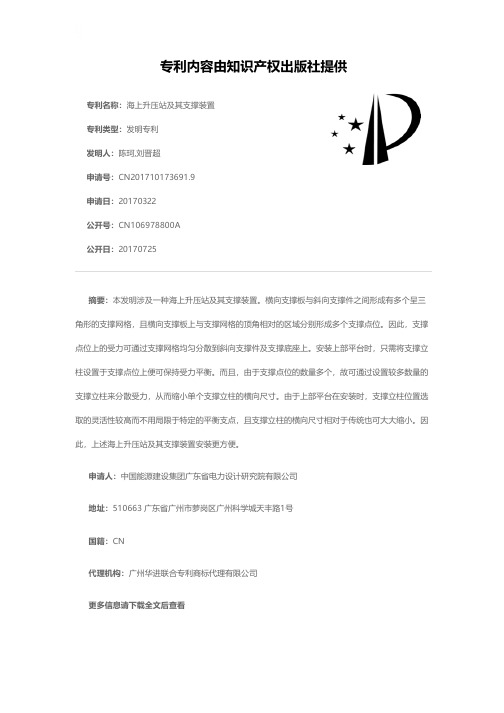

专利名称：海上升压站及其支撑装置专利类型：发明专利
发明人：陈珂,刘晋超
申请号：CN201710173691.9
申请日：20170322
公开号：CN106978800A
公开日：
20170725
专利内容由知识产权出版社提供
摘要：本发明涉及一种海上升压站及其支撑装置。

横向支撑板与斜向支撑件之间形成有多个呈三角形的支撑网格，且横向支撑板上与支撑网格的顶角相对的区域分别形成多个支撑点位。

因此，支撑点位上的受力可通过支撑网格均匀分散到斜向支撑件及支撑底座上。

安装上部平台时，只需将支撑立柱设置于支撑点位上便可保持受力平衡。

而且，由于支撑点位的数量多个，故可通过设置较多数量的支撑立柱来分散受力，从而缩小单个支撑立柱的横向尺寸。

由于上部平台在安装时，支撑立柱位置选取的灵活性较高而不用局限于特定的平衡支点，且支撑立柱的横向尺寸相对于传统也可大大缩小。

因此，上述海上升压站及其支撑装置安装更方便。

申请人：中国能源建设集团广东省电力设计研究院有限公司
地址：510663 广东省广州市萝岗区广州科学城天丰路1号
国籍：CN
代理机构：广州华进联合专利商标代理有限公司
更多信息请下载全文后查看。

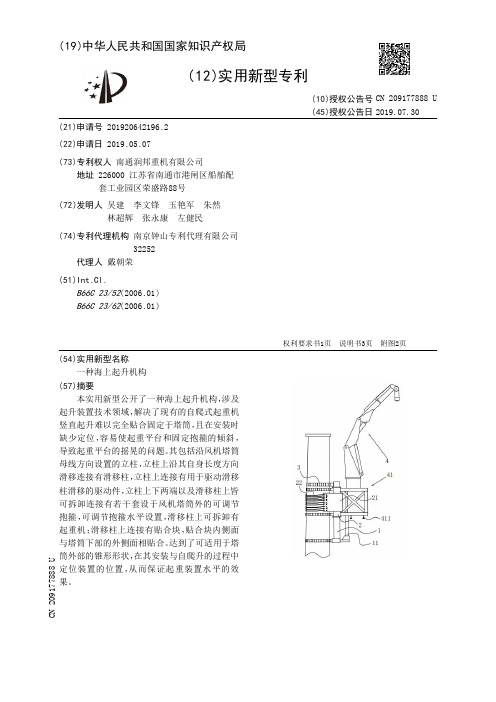

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920642196.2(22)申请日 2019.05.07(73)专利权人 南通润邦重机有限公司地址 226000 江苏省南通市港闸区船舶配套工业园区荣盛路88号(72)发明人 吴建　李文锋　玉艳军　朱然　林超辉　张永康　左健民　(74)专利代理机构 南京钟山专利代理有限公司32252代理人 戴朝荣(51)Int.Cl.B66C 23/52(2006.01)B66C 23/62(2006.01)(54)实用新型名称一种海上起升机构(57)摘要本实用新型公开了一种海上起升机构，涉及起升装置技术领域，解决了现有的自爬式起重机竖直起升难以完全贴合固定于塔筒，且在安装时缺少定位，容易使起重平台和固定抱箍的倾斜，导致起重平台的摇晃的问题。

其包括沿风机塔筒母线方向设置的立柱，立柱上沿其自身长度方向滑移连接有滑移柱，立柱上连接有用于驱动滑移柱滑移的驱动件，立柱上下两端以及滑移柱上皆可拆卸连接有若干套设于风机塔筒外的可调节抱箍，可调节抱箍水平设置，滑移柱上可拆卸有起重机；滑移柱上连接有贴合块，贴合块内侧面与塔筒下部的外侧面相贴合。

达到了可适用于塔筒外部的锥形形状，在其安装与自爬升的过程中定位装置的位置，从而保证起重装置水平的效果。

权利要求书1页 说明书3页 附图2页CN 209177888 U 2019.07.30C N 209177888U权　利　要　求　书1/1页CN 209177888 U1.一种海上起升机构，其特征在于：包括沿风机塔筒母线方向设置的立柱（1），所述立柱（1）上沿其自身长度方向滑移连接有滑移柱（2），所述立柱（1）上连接有用于驱动滑移柱（2）滑移的驱动件，所述立柱（1）上下两端以及滑移柱（2）上皆可拆卸连接有若干套设于风机塔筒外的可调节抱箍（3），所述可调节抱箍（3）水平设置，所述滑移柱（2）上可拆卸有起重机（4）；所述滑移柱（2）上连接有贴合块（21），所述贴合块（21）内侧面与塔筒下部的外侧面相贴合。

专利名称：一种海上风电承台基础的爬梯结构专利类型：实用新型专利
发明人：左晶晶,罗成喜,张景,钟耀,黄春芳
申请号：CN202121459856.7
申请日：20210629
公开号：CN215762042U
公开日：
20220208
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种海上风电承台基础的爬梯结构，包括海上风电承台基础和爬梯，所述海上风电承台基础包括混凝土承台，所述混凝土承台内预埋第一连接件，所述爬梯的背面安装多根连接杆，各连接杆的端部设置安装座，所述安装座经第二连接件与所述第一连接件的可拆卸连接而将所述爬梯安装在所述混凝土承台上。

本实用新型能在爬梯被损坏后，方便地进行更换，且更换时，海上焊接工作量少，并能保证结构强度，满足运维船舶靠泊需求。

申请人：中国电建集团中南勘测设计研究院有限公司
地址：410014 湖南省长沙市雨花区香樟东路16号
国籍：CN
代理机构：长沙正奇专利事务所有限责任公司
更多信息请下载全文后查看。
