串并联和混联电路的计算要点提醒：1.电阻，并联越多，总电阻越小。
2.一个串联加一个并联的电路的总功率等于总电压（电源电压）乘以总电流（干路上的电流）3.☆4.在电路中，同一导线（不论其长短，只要其电阻可以忽略不计）的两端可认为是同一点（相当于把这条导线缩短到两端合为一点一样，因为这条导线电阻不计，则其长短对电路中的电流大小并无影响）。
（此法可用于画等效电路图，如题7）（在高中常用电势法，初中一般不作要求，参考资料）一、电阻的混连：求解方法：先局部后整体 简化电路1、 2、 答二、平衡电桥的等效电阻电路 电桥平衡条件是当相邻电阻成比例或者对臂电阻乘积相等，电桥达到平衡状态1．在图示电路中，电流表和电压表均为理想电表，则下列判断中正确的是（C ）A．R AB=R BD，且R BC最大，R AC最小B．R AB=R CD，且R BC最大，R AC最小C．R AC=R CD，且R BC最大，R AD最小D．R AC=R BD，且R BC最大，R AD最小2．如图所示，灯泡规格均相同，甲图中电压恒为6V，乙图中电压恒为12V．分别调节R1、R2使灯均正常发光，那么此时电路消耗的总功率之比P1：P2= 1:1，可变电阻接入电路中的电阻值之比R1′：R2′= 1:43．如图所示是电路的某一部分，R1=R2＞R3，A为理想电流表．若电流只从A点流入此电路，且流过R1的电流为0.2A，则以下说法正确的是（C ）A．电流不可能从C点流出，只能从B点流出B．流过A的电流为零C．流过R2的电流一定大于0.4AD．R2两端的电压不一定比R3两端的电压大4．如图所示电路，当开关闭合后，两灯泡L1、L2均发光但未达到额定功率，现将变阻器触片向上移动一段适当的距离（变化足够大，但不会使任何一个器件被烧坏），写出对于L1、L2亮度变化以及电流表的读数变化情况的分析结果。
(1) L1将（填“变亮”、“变暗”、“亮度不变”、或“无法确定”）。
一：等效电阻1．求出下图中a 、b两点间的等效电阻。
2．如图所示，一块电阻均匀的矩形薄片，长是宽的两倍。
以长边的中点为圆心，挖一个半圆形的孔。
如果ab 间电阻为R ，那么cd 间电阻为。
3．有一只圆片形电阻，现在圆片上对称地钻了两个相同的圆孔，如图所示。
在圆周的四分之一处各引出一个接线柱：A 、B 、C 、D ，比较电阻R AB 与R CD 的大小，有（）A ．R AB =R CD B ．R AB ＜R CDC ．R AB ＞R CD D．无法确定4．图中所示电路由8个电阻组成，已知R 1=12Ω，其余电阻阻值都为R ，测得A 、B 之间总电阻为4Ω。
今将R 1换成6Ω的电阻，则A 、B 间的总电阻变为Ω。
二：电路化简5．对下两图进行化简。
第七讲混联及等效电路6．如图所示的电路，若R1:R2:R3:R4=1:2:3:4，则每个电阻两端的电压之比为。
附加7．如图所示，R1=R3=4Ω，R2=R5=1Ω，R4=R6=R7=2Ω，求AB两点间的电阻。
8．图中R1=3欧，R2=4欧，R3=6欧，U ab=6伏，则电流表A1、A2的读数分别是（）A．2.5安，3.5安B．3.5安，2.5安C．0安，0安D．5.5安，5.5安9．如图所示，已知R2=R4，R5=5欧，安培表A1、A2示数分别为3安和7安。
若A、B间的电压一定，且安培表的电阻不计，则R5两端的电压为伏。
三：电表内阻10．按图所示用伏安法测量电阻，如果考虑到电压表，电流表本身都有一定的电阻，那末测量值和实际值的关系应该是（）A．测量值比实际值大B．测量值比实际值小C．测量值等于实际值D．以上情形都有可能附加11．用一个伏特表直接测量某一电源的电压时，读数为6V。
若给这个伏特表串联一个200Ω的电阻后，再去测量同一电源的电压，其读数为5V。
则这个伏特表本身的电阻是Ω。
混联电路的动态与故障分析一：动态电路1．如图所示，当滑动变阻器的金属滑片P向右移动时，安培表A的示数将，伏特表V1的示数将，伏特表V2的示数将。

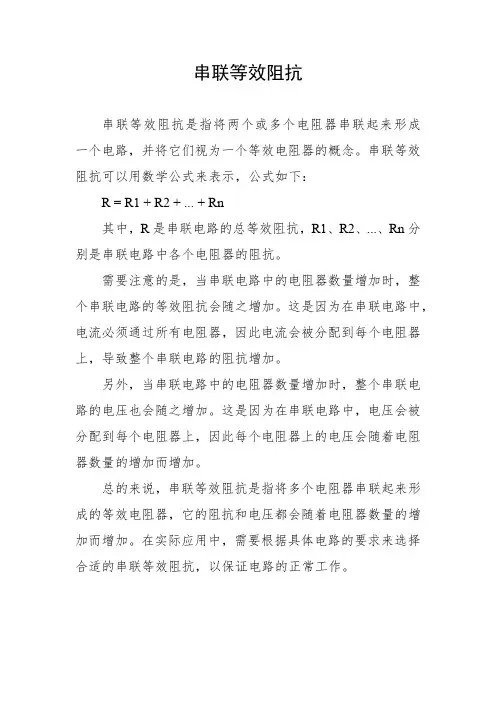

串联等效阻抗
串联等效阻抗是指将两个或多个电阻器串联起来形成一个电路，并将它们视为一个等效电阻器的概念。
串联等效阻抗可以用数学公式来表示，公式如下：
R = R1 + R2 + ... + Rn
其中，R是串联电路的总等效阻抗，R1、R2、...、Rn分别是串联电路中各个电阻器的阻抗。
需要注意的是，当串联电路中的电阻器数量增加时，整个串联电路的等效阻抗会随之增加。
这是因为在串联电路中，电流必须通过所有电阻器，因此电流会被分配到每个电阻器上，导致整个串联电路的阻抗增加。
另外，当串联电路中的电阻器数量增加时，整个串联电路的电压也会随之增加。
这是因为在串联电路中，电压会被分配到每个电阻器上，因此每个电阻器上的电压会随着电阻器数量的增加而增加。
总的来说，串联等效阻抗是指将多个电阻器串联起来形成的等效电阻器，它的阻抗和电压都会随着电阻器数量的增加而增加。
在实际应用中，需要根据具体电路的要求来选择合适的串联等效阻抗，以保证电路的正常工作。
实验四电阻串联，并联及混联的测试一、实验目的1.加深理解电阻串联，并联及混联电路的特点。
2.掌握串联电阻分压和并联电阻分流的电路知识。
二、实验内容1.电阻串联电路的测量电阻串联电路图：U S=6V等效电阻：R=R1+R2+R3= 156欧姆I= U S/ R=38.46mAU R1= I×R1= 1.96VU R2= I×R2= 2.89VU R3= I×R3= 1.15V也可用分压公式法算各电压（略）电阻并联电路图：4.电阻并联电路理论值计算：U S=6V等效电阻：1/ R =1/ R1+1/ R2+1/ R3求得：R=1/（1/ R1+1/ R2+1/ R3）=158.906欧姆因为：U S= U1 =U2 =U3=6 V故：I= U S/ R= 37.75mAI 1= U1/ R1= 6mAI 2= U2/ R2= 11.76mAI 3= U3/ R3= 20mA而I 2..3= I 2+ I 3=31.76 mA也可用分流公式法算各电流（略）电阻混联电路图：表三：6.电阻混联电路理论值计算：U S=6V电路中并联部分等效电阻：R并=1/(1/ R2+1/( R3 +R4) +1/( R5 +R6)) 电路等效总电阻：R= R1+R并=125.1欧姆用分压公式有：U R1= ( R1/（R1+R并）)×U S= 3.571VU R2= (R并/（R1+R并）)×U S=2.429 VI 1= U R1/ R1= 47.9mAI 2= U R2/ R2= 16mAI 4= U R2/（R3+R4）=16 mAI 5= U R2/（R5+R6）= 16mAI 3= I 4 +I 5= 32mA也可用分流公式法算电流（略）。
温馨小提示：本文主要介绍的是关于串联并联电阻的计算公式的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。
文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。
本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。
愿本篇串联并联电阻的计算公式能真实确切的帮助各位。
本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。
感谢支持！(Thank you for downloading and checking it out!)阅读本篇文章之前，本店铺提供大纲预览服务，我们可以先预览文章的大纲部分，快速了解本篇的主体内容，然后根据您的需求进行文档的查看与下载。
串联并联电阻的计算公式（大纲）一、电阻基础概念1.1电阻的定义1.2电阻的单位1.3电阻的性质二、串联电阻的计算2.1串联电阻的原理2.2串联电阻的公式推导2.3串联电阻的计算步骤2.4串联电阻的实例解析三、并联电阻的计算3.1并联电阻的原理3.2并联电阻的公式推导3.3并联电阻的计算步骤3.4并联电阻的实例解析四、复杂电路中串联并联电阻的组合计算4.1复杂电路的识别与简化4.2组合电阻的公式推导4.3组合电阻的计算步骤4.4组合电阻的实例解析五、电阻的测量与实际应用5.1电阻测量方法5.2电阻的温度特性5.3电阻在电路中的应用六、总结与拓展6.1串联并联电阻计算的总结6.2相关概念与公式的拓展6.3电阻在电子技术中的应用与发展趋势一、电阻基础概念在电路学中，电阻是一个基本的概念，它描述了电流流过导体时所受到的阻碍程度。
接下来，让我们详细地探讨一下电阻的基础概念。
1.1 电阻的定义电阻是指导体对电流流动的阻碍作用。
在电路中，电流的流动受到了导体的材料、尺寸、温度等因素的影响，这些因素共同决定了导体的电阻值。
电流流经导体时，会受到电阻的阻碍，从而产生电压降。
根据欧姆定律，电阻值与电流强度和电压降之间存在直接关系。
混联电路等效电阻计算的有效方法作者：黄宁李素云来源：《课程教育研究·上》2016年第01期【摘要】电工学教材中对于复杂混联电路的等效电阻计算介绍不多，导致学生求解时十分困难，甚至出现无从下笔，针对这种情况，总结教学经验，归纳出几种较直观和容易理解与掌握的求解方法，介绍各种方法的计算步骤，并指出这些方法的各自特点和相应的适用场合，上述几种方法有助于学生快速提高解题能力，可进一步提高教学效果。
【关键词】混联电路等效电阻末端递推法描点法【Abstract】 There is little introduction for calculating the equivalent resistance of hybrid circuit in electrotechnics textbook， which causes to difficultly solve and did not know where to start. In view of this situation， the teaching experience was summarized， several more intuitive and easily grasped methods were summed up， calculative steps of these methods were introduced， and respective characteristics and corresponding application of these methods were pointed out. Above several methods can help students quickly increase ability of solving problems， and further improve the teaching effect.【Key words】hybrid circuit； equivalent resistance； terminal recurrence method； depicting points method【基金项目】广西高等教育教学改革工程项目（2013JGA243）。
