空气储罐筒体焊接工艺编制及焊接低碳钢具有优良的焊接性，可以采用各种焊接方法焊接，但遇到下述情况，焊接也会出现困难和问题。
⑴、低碳钢的母材不合格含碳量接近上限（0.21%~0.25%）过高，含硫过高，焊接时可能出现裂纹，尤其是遇到下列情况；①角焊缝；②对接多层焊第一道焊道；③整个板面单面单层焊缝；④大间隙对接第一道焊缝。
⑵、冶炼方法生产的低碳转炉刚因含氮量高杂质较多，冷脆性和时效敏感性大，焊接接头质量低，焊接性较差。
因此，转炉低碳钢绝不能用作重要结构。
⑶、低碳沸腾钢由于沸腾钢脱氧不完全，局部硫磷偏析大，时效敏感性、冷脆敏感性大，焊接热裂纹倾向较大，所以这类钢不宜作承受动载或严寒下工作的重要结构。
⑷、焊接方法不当例如；埋弧焊线能量大，会使焊接热影响区过热区出现粗晶组织，使热影响区韧性降低。
电渣焊的线能量比埋弧焊还要大，热影响区晶粒更加粗大，韧性降低更为明显，所以低碳钢电渣焊接头焊后通常要经正火处理，细化晶粒，以提高韧性。
三、低碳钢的焊接工艺要点低碳钢焊接一般不需要采用特有的工艺措施，但若在寒冷冬季施焊时，焊接接头冷却速度较快，裂纹倾向增大，尤其焊接厚板角焊缝、厚板多层焊角焊缝或对接多层焊中第一道及最后一层，开裂倾向就更大。
因此为避免裂纹的产生可采取如下措施：⑴、如需要预热，焊前要预热，同时焊时保持层间温度。
⑵、采用低氢焊接材料(如J507)。
⑶、厚板单层角焊缝不得过小，表面缺陷的补焊应有正常焊缝尺寸，长度不得过短。
⑷、适当增加定位焊的截面和长度。
定位焊时要加大焊接电流，降低焊速，必要时还要预热。
⑸、焊接要连续，尽量避免中断，尤其多层焊应尽量连续焊完最后一层。
⑹、焊后适当注意缓冷，一般不需要消除应力回火。
四、焊接方法选择及对应坡口形式二氧化碳气体保护焊二氧化碳气体保护焊（简称CO2焊）是焊接方法中的一种，是以二氧化碳气为保护气体（有时采用CO2＋O2的混合气体）进行焊接的方法。
在应用方面操作简单而且生产效率高，适合自动焊和全方位焊接，由于所用保护气体价格低廉，采用短路过渡时焊缝成形良好，加上使用含脱氧剂的焊丝即可获得无内部缺陷的高质量焊接接头。

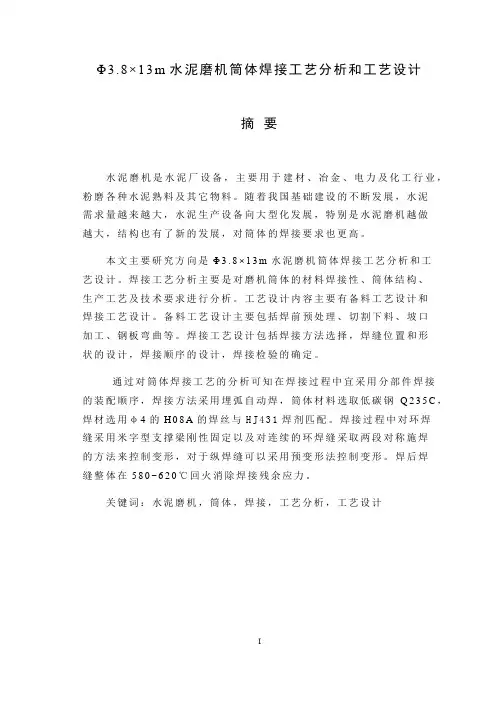

Φ3.8×13m水泥磨机筒体焊接工艺分析和工艺设计摘要水泥磨机是水泥厂设备，主要用于建材、冶金、电力及化工行业，粉磨各种水泥熟料及其它物料。
随着我国基础建设的不断发展，水泥需求量越来越大，水泥生产设备向大型化发展，特别是水泥磨机越做越大，结构也有了新的发展，对筒体的焊接要求也更高。
本文主要研究方向是Φ3.8×13m水泥磨机筒体焊接工艺分析和工艺设计。
焊接工艺分析主要是对磨机筒体的材料焊接性、筒体结构、生产工艺及技术要求进行分析。
工艺设计内容主要有备料工艺设计和焊接工艺设计。
备料工艺设计主要包括焊前预处理、切割下料、坡口加工、钢板弯曲等。
焊接工艺设计包括焊接方法选择，焊缝位置和形状的设计，焊接顺序的设计，焊接检验的确定。
通过对筒体焊接工艺的分析可知在焊接过程中宜采用分部件焊接的装配顺序，焊接方法采用埋弧自动焊，筒体材料选取低碳钢Q235C，焊材选用φ4的H08A的焊丝与H J431焊剂匹配。
焊接过程中对环焊缝采用米字型支撑梁刚性固定以及对连续的环焊缝采取两段对称施焊的方法来控制变形，对于纵焊缝可以采用预变形法控制变形。
焊后焊缝整体在580~620℃回火消除焊接残余应力。
关键词：水泥磨机，筒体，焊接，工艺分析，工艺设计Welding P ro cedu re An alysis an d Pro cedu re Des ign fo r th e b arrel of Φ3.8×13m C e men t millABS TR AC TC e m e n t g r i n d i n g m a c h i n e i s c e m e n t p l a n t e q u i p m e n t, m a i n l y u s e d i n b u i l d i n g m a t e r i a l,m e t a l l u r g y,e l e c t r i c p o w e r a n d c h e m i c a l i n d u s t r y,g r i n d i n g v a r i o u s c e m e n t c l i n k e r a n d o t h e r m a t e r i a l s.Wi t h C h i n a's i n f r a s t r u c t u r e d e v e l o p m e n t,t h e d e m a n d t o c e m e n t i s m o r e a n d m o r e s t r i c t a n d t h e c e m e n t p r o d u c t i o n e q u i p m e n t i s d e v e l o p i n g t o t h e l a r g e-s c a l e.E s p e c i a l l y c e m e n t g r i n d i n g m a c h i n e i s b i g g e r a n d b i g g e r. S t r u c t u r e s h a v e t h e n e w d e v e l o p m e n t o f t h e c y l i n d e r b o d y w e l d i n g r e q u i r e m e n t s a r e a l s o h i g h e r.To g e t t h e r e l i a b l e q u a l i t y a n d t h e g o o d p e r f o r m a n c e o f c e m e n t g r i n d i n g m a c h i n e, w e s h o u l d a n a l y s i s w e l d i n g p r o c e s s a n d t o w o r k o u t t h e r e a s o n a b l e w e l d i n g p r o c e s s.W h a t t h i s a r t i c l e s t u d i e s a r e w e l d i n g p r o c e s s a n a l y s i s a n d t h e w e l d i n g p r o c e s s d e s i g n f o r t h e b a r r e l o fΦ3.8×13m c e m e n t m i l l.A n a l y s i s o f w e l d i n g t e c h n o l o g y a r e m a i n l y t h e a n a l y s i s o f t h e m a t e r a l’s w e l d a b i l i t y,t h e a n a l y s i s o f b a r r e l s t r u c t u r e p r o c e s s a n d t h e a n a l y s i s o f t h e t e c h n i c a l c o n d i t i o n a n d p r o d u c t i o n p r o c e s s e s.T h e p r o c e s s d e s i g n c o n t a i n s t h e d e s i g n o f p r e p a r a t i o n p r o c e s s a n d w e l d i n g p r o c e s s.T h e d e s i g n o f w e l d i n g p r o c e s s c o n t a i n s t h e s e l e c t i o n o f w e l d i n g m e t h o d,t h e d e s i g n o f g r o o v e,t h e d e s i g n o f w e l d p o s i t i o n a n d s h a p e,t h e d e s i g n o f w e l d i n g s e q u e n c e a n d t h e c h e c k o f w e l d.T h r o u g h t o t h e a n a l y s i s o f t h e c y l i n d e r b o d y w e l d i n g p r o c e s s t h a t t h e w e l d i n g p r o c e s s o f a p p r o p r i a t e t h e w h o l e a s s e m b l y-w e l d i n g a s s e m b l y s e q u e n c e,w e l d i n g m e t h o d a d o p t s a u t o m a t i c s u b m e r g e d a r c w e l d i n g,w e l d i n g m a t e r i a l s e l e c t i o n o fφ4H08A w e l d i n g w i r e a n d H J431f l u x.We l d i n g p r o c e s s t o r i n g t h e s u p p o r t b e a m w e l d i n g r i g i d l y c o n t r o l d e f o r m a t i o n,t o v e r t i c a l w e l d s c a n u s e t h e m e t h o d o f d e f o r m a t i o n c o n t r o ld e f o r m a t i o n.A f t e r w e l d i n g w e s h o u l d o v e r a l l a n n e a l i n ge l i m i n a t e w e l d i n g r e s i d u a l s t r e s s.K E Y W R O D S：C e m e n t g r i n d i n g m a c h i n e,c y l i n d e r,w e l d i n g, p r o c e s s a n a l y s i s a n d p r o c e s s d e s i g n目录第一章绪论 (1)§1.1水泥磨机的发展现状 (1)§1.2水泥磨机的简介 (1)§1.3本文研究内容 (2)第二章Φ3.8×13m水泥磨机筒体生产工艺分析 (4)§2.1筒体材料的焊接性分析 (4)§2.2筒体焊接的结构工艺性分析 (8)§2.2.1结构工艺性分析 (8)§2.2.2焊接变形的分析、控制及矫正 (9)§2.3备料工艺分析 (12)§2.3.1钢材的预处理 (13)§2.3.2放样、划线与号料 (15)§2.3.3切割下料 (15)§2.4技术要求分析 (18)§2.4.1筒体部技术要求 (18)§2.5焊接工艺分析 (20)§2.5.1焊接生产装配工艺分析 (20)§2.5.2焊接方法分析 (22)§2.5.3焊接材料分析 (24)§2.5.4焊接工艺参数分析 (26)§2.5.5焊前预热及焊后热处理 (27)§2.6焊接检验 (28)第三章Φ3.8×13m水泥磨机筒体焊接工艺设计 (29)§3.1备料工艺设计 (29)§3.2焊接工艺设计 (30)§3.2.1焊接方法确定 (30)§3.2.2焊接材料的选择 (30)§3.2.3焊接工艺参数的选择 (30)§3.2.4焊接坡口形式的设计 (31)§3.2.5焊缝位置和尺寸的确定 (32)§3.2.6焊接顺序和焊接层数的选择 (32)§3.3热处理工艺和检验方法的设计 (32)结论 (33)参考文献 (34)致谢 (35)第一章绪论§1.1水泥磨机的发展现状水泥磨机作为传统的水泥厂设备，已有了100多年的历史。
