焊接工艺规程编制

焊接工艺设计规程焊接工艺设计规程(WPS)，是根据焊接相关标准和技术要求，对焊接工艺参数和操作要求进行规范性的设计，以确保焊接过程和焊接接头质量符合设计要求。

下面将从WPS的编写流程、内容要求、设计原则等方面进行详细阐述。

一、WPS编写流程：1.确定焊接材料和焊接方法：根据焊接接头的材料和焊接要求，选择合适的焊接材料和焊接方法。

2.分析焊接接头特点和要求：对焊接接头的材料特性、设计要求、焊接强度等进行分析，明确焊接接头的特点。

3.确定工艺参数和焊接顺序：根据焊接接头特点和要求，确定合适的焊接工艺参数和焊接顺序，包括焊接电流、电压、预热温度、间隙、焊接速度等。

4.编写WPS文档：根据焊接工艺参数和焊接顺序，编写WPS文档，包括焊接材料、焊接方法、工艺参数、焊接顺序、检测要求等。

二、WPS内容要求：1.焊接材料及焊接方法：明确焊接材料的牌号、规格、焊接方法的选择；2.焊接工艺参数：包括焊接电流、电压、预热温度、间隙、焊接速度等；3.焊接顺序：明确焊接的先后顺序、焊接层次，确保焊接过程的连贯性；4.预热和焊后热处理：说明焊接接头的预热温度、保温时间以及焊后热处理的需求；5.检测要求：明确焊接接头的检测方法和要求，如尺寸检测、焊缝外观质量检查等；6.焊接操作规程：包括焊接前准备、调试焊机、焊接过程、焊后处理等操作细节；7.焊接安全要求：包括焊接操作的安全要求、防护措施等；8.修补焊接和焊缝改进：对于焊接缺陷的修复和焊缝改进的要求；9.焊接接头质量评定：明确焊接接头的质量评定标准和方法。

三、WPS设计原则：1.科学性原则：WPS设计要基于焊接技术的科学性和技术要求的合理性，确保焊接接头质量稳定和可靠；2.规范性原则：WPS要符合焊接相关标准和规范，确保焊接质量符合国家标准和设计要求；3.适用性原则：WPS要根据实际情况和焊接接头的特点进行设计，确保焊接工艺参数和操作要求适用于具体的焊接任务；4.综合性原则：WPS要兼顾焊接接头的质量、生产效率、成本等因素，确保综合效益最优。

焊接工艺文件的编制原则
焊接工艺文件的编制原则主要包括以下几点：
1. 安全原则：确保焊接过程中的人身安全和设备安全。

焊接工艺文件要包括相关的安全操作规程和预防措施。

2. 合理性原则：确保焊接工艺的选择和操作是合理的，符合工程项目的要求和实际情况。

考虑焊接材料的性能和特点，确定合理的焊接参数。

3. 可行性原则：焊接工艺文件要考虑实施的可行性，包括焊接设备的可用性、操作人员的技术水平和应用的可操作性。

4. 经济原则：即在满足焊接质量要求的前提下，尽可能降低生产成本。

选择合适的焊接方法、材料和焊接设备，减少材料的浪费和机器的闲置。

5. 持续改进原则：随着科技发展和生产工艺的进步，焊接工艺也需要不断改进。

焊接工艺文件要具备灵活性和可编辑性，便于随时进行更新和修改。

6. 标准化原则：严格按照相关焊接标准和规范进行编制，确保焊接质量与规范的要求相符。

7. 文件规范原则：焊接工艺文件要符合相关的文档规范和格式要求，清晰明了、
易于理解，便于操作人员阅读和执行。

综上所述，焊接工艺文件的编制原则涉及安全、合理性、可行性、经济性、持续改进、标准化和文件规范等方面，以确保焊接质量和工艺的有效实施。

焊接工艺规程1. 引言本文档旨在制定焊接工艺规程，以确保焊接过程的质量和安全性。

焊接工艺规程是指在焊接过程中所需采取的步骤、参数和要求的详细描述。

2. 适用范围本焊接工艺规程适用于各种焊接工艺和材料，包括但不限于电弧焊、气焊、TIG焊等。

3. 规程管理3.1 规程编制焊接工艺规程的编制由焊接工程师负责。

编制内容应包括焊接工艺的选择、操作步骤、焊接参数、检验方法等。

3.2 规程审批焊接工艺规程的审批应由质量部门负责，确保规程符合质量标准和安全要求。

3.3 规程变更任何有关焊接工艺的变更都应经过焊接工程师和质量部门的审批，并在规程上留下变更记录，以确保变更的可追溯性。

4. 焊接工艺选择选择适当的焊接工艺对于确保焊接质量至关重要。

在选择焊接工艺时，需要考虑以下因素：•焊接材料特性•焊接接头类型•设备和技术能力•环境条件5. 焊接设备和材料5.1 焊接设备焊接设备应符合国家标准，并经过定期检查和维护，确保其正常运行和安全性。

应注意以下事项：•设备清洁和防止异物进入•动力电源的接地和漏电保护•焊机参数的校准和调整5.2 焊接材料焊接材料的选择应符合设计和标准要求，并严格控制材料的质量和来源。

焊接材料的要求包括：•材料成分和力学性能•表面处理和预热要求•焊接材料的存储和保护6. 焊接操作步骤焊接操作步骤应详细描述每一步操作的方法和注意事项，确保操作的一致性和质量稳定性。

操作步骤包括以下内容：6.1 准备工作•检查焊接设备和工具的完好性•准备工作区域，清除杂物和易燃物•确定焊接位置和姿势6.2 清洁和表面处理•清理焊接表面，去除油污和氧化物•表面处理，如打磨、划伤等6.3 焊接参数设置•根据焊接材料和接头类型，设置合适的焊接参数•包括电流、电压、焊接速度等6.4 焊接操作•按照焊接参数进行焊接操作•注意电弧稳定、焊缝形状和焊接速度的控制6.5 焊后处理•对焊缝进行修整和清理•进行必要的热处理和冷却7. 焊接质量控制焊接质量控制是确保焊接过程符合质量标准和安全要求的重要环节。

焊接工艺评定焊接工艺规程实用编制方法1.设计评审：对产品的设计和焊接要求进行评审，确定焊接适用性以及所需的焊接工艺。

2.试样制备：根据评审结果，制备用于评定的试样，并确保试样的材料、尺寸和几何形状与实际焊接接头相符。

3.焊接试验：在焊接试验中采用所要评定的焊接工艺对试样进行焊接，并注意控制焊接参数，如焊接电流、电压、速度等。

4.试验检测：对焊接接头进行破坏性和非破坏性试验检测，以评定焊接接头的质量和性能。

常用的试验方法包括拉伸试验、弯曲试验、冲击试验、硬度测量等。

5.评定结果分析：根据试验结果以及相关标准和规范进行评定结果分析，包括焊缝强度、断裂模式、变形情况等。

6.撰写评定报告：将评定结果进行汇总撰写为评定报告，明确焊接工艺的适用范围、限制条件和质量控制要求。

焊接工艺规程实用编制方法是为了规范和标准化焊接过程，确保焊接接头的质量和一致性。

下面是焊接工艺规程实用编制的几个关键步骤：1.确定焊接要求：根据产品的设计要求和技术要求，明确焊接接头的类型、尺寸和材料等要求。

2.资料收集：收集和整理相关的焊接规范、标准以及过去的实践经验等，为编制工艺规程提供参考依据。

3.编制工艺参数：根据焊接要求和资料收集，确定焊接工艺参数，如焊接电流、电压、速度、焊接序列等。

5.编制检测规程：确定焊接接头的检测方法和标准，编制相应的检测规程，以确保焊接接头的质量。

6.过程控制与验证：在实际焊接过程中，进行过程控制和验证，根据工艺规程要求进行焊接接头的质量控制和监测。

7.修订和完善：根据实际应用中的反馈和总结，及时修订和完善工艺规程，以提高焊接接头的质量和工艺的可靠性。

总之，焊接工艺评定和焊接工艺规程实用编制是保证焊接接头质量的重要手段，只有通过严格的评定和标准化的编制方法，才能确保焊接接头的可靠性。

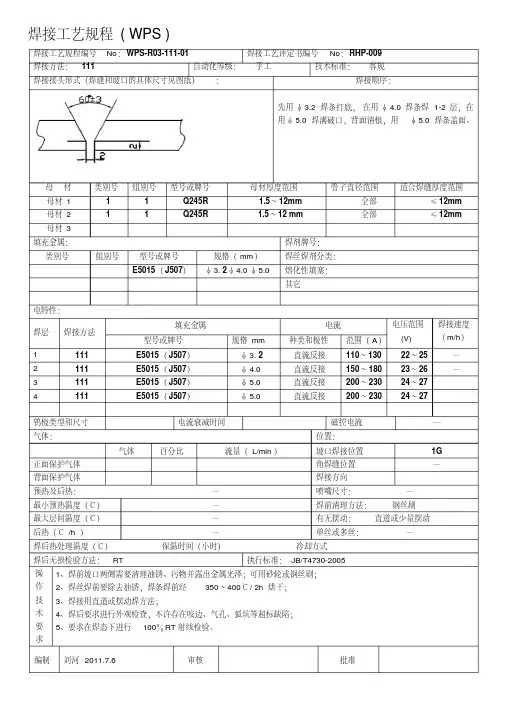

焊接工艺规程( WPS )焊接工艺规程编号No：WPS-R03-111-01焊接工艺评定书编号No：RHP-009焊接方法：111自动化等级：手工技术标准：容规焊接接头形式（焊缝和坡口的具体尺寸见图纸）：焊接顺序：先用φ3.2焊条打底，在用φ4.0焊条焊1-2层，在用φ5.0焊满破口，背面清根，用φ5.0焊条盖面。

母材类别号组别号型号或牌号母材厚度范围管子直径范围适合焊缝厚度范围母材1 1 1 Q245R 1.5～12mm 全部≤12mm 母材2 1 1 Q245R 1.5～12 mm 全部≤12mm 母材3填充金属：焊剂牌号：类别号组别号型号或牌号规格（mm）焊丝焊剂分类：E5015（J507）φ3.2φ4.0φ5.0熔化性填塞：其它电特性：焊层焊接方法填充金属电流电压范围(V)焊接速度（m/h）型号或牌号规格mm 种类和极性范围（A）1 111 E5015（J507）φ3.2 直流反接110～130 22～25 —2 111 E5015（J507）φ4.0直流反接150～180 23～26 —3 111 E5015（J507）φ5.0直流反接200～230 24～274 111 E5015（J507）φ5.0直流反接200～230 24～27钨极类型和尺寸电流衰减时间磁控电流—气体：位置：气体百分比流量（L/min）坡口焊接位置1G正面保护气体角焊缝位置—背面保护气体焊接方向预热及后热：—喷嘴尺寸：—最小预热温度（℃）—焊前清理方法：钢丝刷最大层间温度（℃）—有无摆动：直道或少量摆动后热（℃/h ）—单丝或多丝：—焊后热处理温度（℃）保温时间（小时）冷却方式焊后无损检验方法：RT 执行标准：JB/T4730-2005操作技术要求1、焊前坡口两侧需要清理油锈、污物并露出金属光泽；可用砂轮或钢丝刷；2、焊丝焊前要除去油锈，焊条焊前经350～400℃/ 2h 烘干；3、焊接用直道或摆动焊方法；4、焊后要求进行外观检查，不许存在咬边、气孔、弧坑等超标缺陷；5、要求在焊态下进行100％RT射线检验。

焊接工艺规程（WPS）
批准人：日期：
单位名称：中海油田服务股份有限公司
焊接工艺评定编号：HP-129、202 焊接工艺规程编号：WPS-01
焊接方法： SMAW 机械化程度：手工
工程名称：深圳LNG项目
WPS-01/1
一、焊接接头
接头形式：搭接接头
坡口形式：——
WPS-01/2
六、预、后热及热处理
预、后热加热方法——最低预热温度（℃）——层间温度范围（℃）——后热温度范围（℃）——后热保温时间（min）——测温方法——热处理方法——热处理升温速度范围（℃/h）——热处理恒温温度范围（℃）——热处理恒温时间（min）——热处理降温速度范围（℃/h）——
七、电特性
电流种类交流极性——焊接电流范围（A） 250-400 电弧电压（V） 22～28 钨极类型——钨
------来源网络，仅供参考
八、技术、质量要求：
1.钢筋笼焊接前，必须先进行钢筋材质及焊接质量送检，合格后，方可进行钢筋笼加工制作。

2.钢筋笼制作是在现场特制平台上进行的，钢筋笼平台是用120mm工字钢焊成的平面框架结构。

其纵横垂直，
周正水平，整体稳固。

3.50%。

或者
5.
6.
7.
8.
9.
10.
11.
接。

WPS-2/3
九、焊接接头简图
编制：日期审核：日期
WPS-3/3
