自助洗车机的内部构造

自动洗车机工作原理1. 引言自动洗车机是一种智能化设备，它通过一系列自动化的步骤，能够高效地为车辆提供洗车服务。

本文将详细介绍自动洗车机的工作原理，包括其基本构造、洗车过程、水系统、电气系统等方面的内容。

2. 自动洗车机的基本构造自动洗车机通常由以下主要部分构成：2.1 洗车隧道洗车隧道是车辆进入自动洗车机的通道，通常采用防腐耐用的材料制成。

洗车隧道内还设置有洗车刷、喷水装置等设备。

2.2 传送系统传送系统用于将车辆引导至洗车隧道，并在洗车过程中逐步移动车辆。

传送系统一般由传送带、滚筒等部件组成。

2.3 水系统水系统是自动洗车机的核心部分，它提供清洗车辆所需的水源，并通过喷水装置将水喷洒到车辆表面。

水系统通常包括供水管道、水泵、喷嘴等设备。

2.4 电气系统电气系统负责控制自动洗车机的运行，并保证各个部件的协调工作。

电气系统一般包括控制面板、传感器、电机等电器设备。

3. 自动洗车机的洗车过程自动洗车机的洗车过程通常分为以下几个步骤：3.1 车辆进入洗车隧道当车辆驶入洗车隧道后，传送系统会逐渐将车辆移动到洗车位置。

3.2 预洗预洗是洗车的第一步，它通过高压喷水或喷射泡沫等方式，将车辆表面的大颗粒杂质和污垢冲洗干净。

3.3 主洗主洗是洗车的主要步骤，洗车机会利用旋转刷、喷水装置等设备，将车辆表面的污垢进行深度清洁。

3.4 漂洗漂洗是为了去除主洗过程中使用的清洗剂和碱性溶液等化学物质。

通过喷水装置将清水均匀喷洒到车辆表面，冲洗残留物。

3.5 烘干烘干是为了去除车辆表面的水分，防止水渍残留留下水印。

自动洗车机通常会使用热风系统或吹风机等设备，将车辆表面的水分蒸发或吹干。

3.6 车辆离开洗车隧道经过上述步骤，洗车过程完成，车辆会被传送系统移出洗车隧道，并返回给车主。

4. 自动洗车机的水系统自动洗车机的水系统起到了关键的作用，它负责为洗车提供充足的水源，并通过喷水装置将水喷洒到车辆表面。

水系统通常由以下几个部分组成：4.1 供水管道供水管道负责将自来水引入洗车机，并向各个喷水装置提供水源。

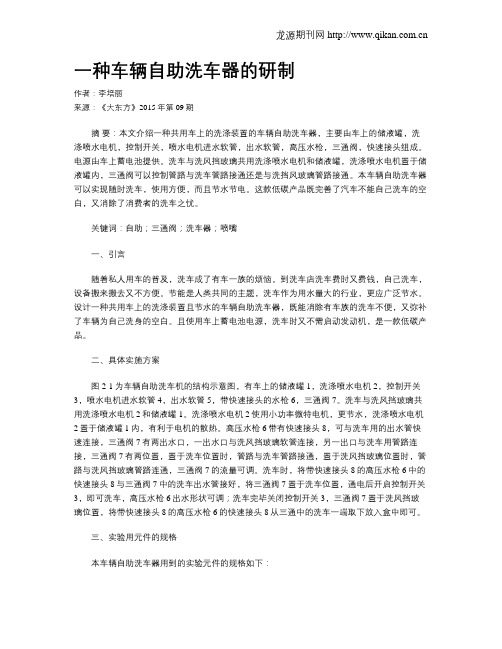

一种车辆自助洗车器的研制作者：李培丽来源：《大东方》2015年第09期摘要：本文介绍一种共用车上的洗涤装置的车辆自助洗车器，主要由车上的储液罐，洗涤喷水电机，控制开关，喷水电机进水软管，出水软管，高压水枪，三通阀，快速接头组成。

电源由车上蓄电池提供。

洗车与洗风挡玻璃共用洗涤喷水电机和储液罐，洗涤喷水电机置于储液罐内，三通阀可以控制管路与洗车管路接通还是与洗挡风玻璃管路接通。

本车辆自助洗车器可以实现随时洗车，使用方便，而且节水节电。

这款低碳产品既完善了汽车不能自己洗车的空白，又消除了消费者的洗车之忧。

关键词：自助；三通阀；洗车器；喷嘴一、引言随着私人用车的普及，洗车成了有车一族的烦恼。

到洗车店洗车费时又费钱，自己洗车，设备搬来搬去又不方便。

节能是人类共同的主题，洗车作为用水量大的行业，更应广泛节水。

设计一种共用车上的洗涤装置且节水的车辆自助洗车器，既能消除有车族的洗车不便，又弥补了车辆为自己洗身的空白。

且使用车上蓄电池电源，洗车时又不需启动发动机，是一款低碳产品。

二、具体实施方案图2-1为车辆自助洗车机的结构示意图，有车上的储液罐1，洗涤喷水电机2，控制开关3，喷水电机进水软管4，出水软管5，带快速接头的水枪6，三通阀7。

洗车与洗风挡玻璃共用洗涤喷水电机2和储液罐1。

洗涤喷水电机2使用小功率微特电机，更节水，洗涤喷水电机2置于储液罐1内，有利于电机的散热。

高压水枪6带有快速接头8，可与洗车用的出水管快速连接，三通阀7有两出水口，一出水口与洗风挡玻璃软管连接，另一出口与洗车用管路连接，三通阀7有两位置，置于洗车位置时，管路与洗车管路接通，置于洗风挡玻璃位置时，管路与洗风挡玻璃管路连通，三通阀7的流量可调。

洗车时，将带快速接头8的高压水枪6中的快速接头8与三通阀7中的洗车出水管接好，将三通阀7置于洗车位置，通电后开启控制开关3，即可洗车，高压水枪6出水形状可调；洗车完毕关闭控制开关3，三通阀7置于洗风挡玻璃位置，将带快速接头8的高压水枪6的快速接头8从三通中的洗车一端取下放入盒中即可。

第2章 总体方案设计2．1 电脑洗车机概述电脑洗车机是利用电脑控制毛刷和高压水枪来清洗汽车的一种设备。

主要由电路、气路、水路和机械部分构成。

电脑洗车是用大量的流动水冲洗车身，洗完后还会经过机器自动风干程序，可以把存留在车身所有缝隙里的水流全部吹出来，起到了保护汽车内部部件的作用，同时完全避免了泥沙划伤车漆的现象。

电脑洗车机技术先进，造型美观，有多种全自动洗车程序可供选择。

它通过光电系统检测，经电脑分析计算出各种动作的最佳位置和力度，达到最佳的洗车效果。

具有洗车效果好，效率高，节水等特点。

电脑洗车机按其工作方式可分为隧道式和往复式两种。

隧道式电脑洗车机根据功能的多少及先进程度，分为多个等级。

比较基础的是清水冲洗、皂液冲刷、冷风吹干、人工再行擦拭的方式。

在这个基础上，还有多个升级版，有的有两套吹风；有的加上热风；有的可以同时冲洗底盘；还可以在洗车和吹干之间再加一个光亮剂喷洗门，喷出光亮剂在吹干时使其固化，也就是所谓的蜡洗。

最先进的机型已经开始采用数字信号传输命令，指导机器完成各个程序和动作。

往复式电脑洗车机是一种最初级的洗车设备。

当车开进设备后，汽车位置固定不动，设备的龙门带着洗车用具，前后移动，完成洗车的各个程序。

它的优点是设备的购进价格相对较低，大约是隧道式机器的二分之一；还有一个长处就是它相对于隧道式机器，工作时的实际占地面积小，甚至可以再一个较大的房间里完成洗车。

对于前期资金较紧张或店内面积较小的投资者比较适合。

2．2 方案的拟定2．2．1 隧道式电脑洗车机1. 隧道式电脑洗车机工作原理：洗车机不动，汽车由机械牵引或自行缓慢通过洗车机的工作区域，洗车机通过各种检测设备反馈的信息，按照相应的指令程序自动运行，达到清洗汽车的工作方式。

按清洗车型又可分为：大巴式洗车机、无轨电车(地铁、旅游列车)清洗机等。

最大的优点是清洗速度快，最快可1分钟清洗一台车，并且可以连续不段的对车进行清洗。

适合大型洗车场，会员制洗车场，大型公交停车站或大型停车场复合洗车等。

自助洗车机结构原理自助洗车机是一种自动化设备，用于为汽车提供自助式洗车服务。

它的结构原理通常包括以下几个部分：水源系统、清洗剂投放系统、喷水系统、刷水系统、吸水系统和控制系统。

水源系统是自助洗车机的基础设施之一。

它通常包括一个大容量的水箱和一个水泵。

水泵通过水管将水从水箱中抽出，并向洗车机的各个部位供水。

水源系统可以提供所需的大量水量，以确保洗车机能够有效地清洗汽车。

清洗剂投放系统用于向洗车机中添加适量的清洗剂。

清洗剂投放系统一般包括一个储存清洗剂的容器和一个投放装置。

投放装置可以根据需要向洗车机中添加适量的清洗剂，以帮助清洁汽车表面的污垢和污染物。

喷水系统是自助洗车机的重要组成部分之一。

它通常包括多个喷水枪和一个水管系统。

喷水枪可以通过水管系统将高压水喷射到汽车表面，以去除污垢和污染物。

喷水系统一般具有调节水压和水量的功能，以适应不同类型和大小的汽车。

刷水系统是自助洗车机的另一个关键组件。

它通常包括多个旋转刷和一个刷水供给系统。

旋转刷可以通过刷水供给系统提供的水流和清洗剂，对汽车表面进行刷洗，以去除顽固的污垢和污染物。

刷水系统一般具有自动旋转和适应不同车型的功能。

吸水系统用于将洗车时产生的水和污垢吸走，以保持地面的干净。

吸水系统通常包括一个强力吸水机和吸水装置。

当洗车机操作完成后，强力吸水机可以将地面上的水和污垢吸走，并将其储存起来或排放到合适的地方，以保持环境的整洁。

控制系统是自助洗车机的智能核心。

它通常包括一个集成的电控柜和触摸屏控制面板。

用户可以通过触摸屏控制面板来选择洗车模式、调节水压和水量、添加清洗剂等。

电控柜负责控制整个洗车机的运行，监测洗车过程中的参数，并确保所有组件的协调工作。

总之，自助洗车机的结构原理简单明了。

它通过水源系统提供水源和清洗剂，喷水和刷水系统清洗汽车表面，吸水系统处理洗车产生的水和污垢，控制系统为用户提供智能操作和控制。

这种结构原理使自助洗车机能够高效、便捷地完成洗车任务。

自助洗车机的所有零部件（组成）“自助洗车机”这个词这几年想必大家都有听说过了，很多人还使用过了。

在一些小区或停车场有人安装着。

一来是为了方便大家；二来就是为了赚钱。

洗车机一次五块钱起，一般有提供高压水、洗车泡沫，需要自己动手洗车。

确实可以满足很多人的需求。

相信不管是使用者，还是经营者都想了解它的构造和原理。

其实，它的组成很简单，为了让大家更加容易深入地了解“自助洗车机”，我们把它的组成零部件一一列出来（如下）：标准配置的自助洗车机的组成零部件1、操作按键——用来控制洗车机的功能使用；2、刷卡器——带卡的会员付费使用；3、投币器——投放硬币；4、纸币器——投放纸币；5、系统主板——整个机器运作主板；6、交流接触器——连接三相电源使用，实现自动控制；7、漏电开关——确保用电安全；8、备用插座——后备使用；9、变压器——电压变换；10、GPRS定位器——全球定位系统；11、恒温灯插座——用恒温灯；12、钱柜——储存硬币和纸币；13、泡沫箱——是洗车泡沫的；14、电机——提供动力；15、高压水泵——抽水用的；16、压力阀——也称压力控制阀，保证安全；17、流量计——水和泡沫的使用显示表；18、止回阀——防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。

19、总进水开关——控制机器整体水的进出；20、泡沫箱进水开关；21、泡沫箱出水开关；22、电磁阀——自能控制；23、气管接口；24、微动开关——按键控制；25、压力表——提供压力参数；26、整体机箱——机器外部保护（包括：广告位和四角滑轮）27、泡沫枪——喷洗车泡沫；28、高压水枪——喷清水；29、高压管——高压泡沫和水的接管；30、悬挂系统——把出泡沫管和出水管悬挂机器上方；31、吸尘器——吸取灰尘的机器。

清洗车结构原理
清洗车是一种用于清洁车辆外部的设备，其结构原理一般包括以下几个部分：
1. 水源系统：清洗车通常需要大量的清洗水，因此水源系统包括水箱、水泵和管道等设备，用于给清洗车提供足够的清洗水。

2. 高压水枪系统：清洗车通常使用高压水枪进行清洗作业，高压水枪系统由高压水泵、高压水枪和控制装置组成。

高压水泵通过压力增大将清洗水喷射出来，高压水枪控制清洗水的喷射方向和水量。

3. 旋转刷系统：清洗车还常常配备旋转刷用于清洁车辆表面的污垢。

旋转刷系统通常由旋转刷、刷盘、刷毛和驱动装置组成，通过电机或气动装置带动旋转刷进行清洁作业。

4. 设备支架：清洗车还需要一个稳固的支架来安装各种清洗设备，通常由钢材或铝合金制成，能够承受清洗设备的重量，并能够固定在车辆上。

5. 控制系统：清洗车的控制系统包括电气控制箱和控制面板等设备，用于控制清洗车的启停、水压调节和刷盘旋转等。

控制系统通常采用自动控制，可以根据需要进行调节和操控。

清洗车的结构原理是通过高压水枪和旋转刷等装置，将清洗水和清洗剂喷射到车辆表面，利用水的冲击力和毛刷的摩擦力来
清洁车辆表面的污垢。

通过控制水压、水量和刷盘旋转速度等参数，可以实现不同程度的清洗效果。
