基于PLC的自助洗车机设计

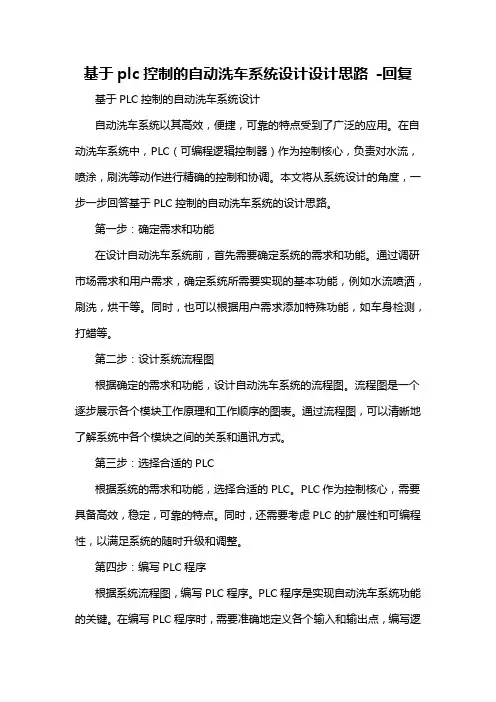

基于plc控制的自动洗车系统设计设计思路-回复基于PLC控制的自动洗车系统设计自动洗车系统以其高效，便捷，可靠的特点受到了广泛的应用。

在自动洗车系统中，PLC（可编程逻辑控制器）作为控制核心，负责对水流，喷涂，刷洗等动作进行精确的控制和协调。

本文将从系统设计的角度，一步一步回答基于PLC控制的自动洗车系统的设计思路。

第一步：确定需求和功能在设计自动洗车系统前，首先需要确定系统的需求和功能。

通过调研市场需求和用户需求，确定系统所需要实现的基本功能，例如水流喷洒，刷洗，烘干等。

同时，也可以根据用户需求添加特殊功能，如车身检测，打蜡等。

第二步：设计系统流程图根据确定的需求和功能，设计自动洗车系统的流程图。

流程图是一个逐步展示各个模块工作原理和工作顺序的图表。

通过流程图，可以清晰地了解系统中各个模块之间的关系和通讯方式。

第三步：选择合适的PLC根据系统的需求和功能，选择合适的PLC。

PLC作为控制核心，需要具备高效，稳定，可靠的特点。

同时，还需要考虑PLC的扩展性和可编程性，以满足系统的随时升级和调整。

第四步：编写PLC程序根据系统流程图，编写PLC程序。

PLC程序是实现自动洗车系统功能的关键。

在编写PLC程序时，需要准确地定义各个输入和输出点，编写逻辑控制语句，确保系统能够按照预期的流程工作。

第五步：选择合适的传感器和执行器根据系统流程图和PLC程序需求，选择合适的传感器和执行器。

传感器用于检测车辆位置，水位，温度等参数，执行器用于控制水流，喷洒，刷洗等动作。

这些设备需要与PLC进行通讯，并能够按照PLC程序的指令进行工作。

第六步：搭建控制系统在搭建控制系统时，需要按照流程图的要求，将PLC、传感器和执行器进行连接。

需要确保连接稳定可靠，并进行相应的电气和机械保护措施，以防止故障和安全问题。

第七步：调试和测试在搭建控制系统完成后，进行调试和测试。

首先进行功能测试，验证系统能否按照预期工作。

然后进行性能测试，测试系统的响应速度和准确度。

基于PLC控制的自动洗车系统设计自动洗车系统是一种利用PLC（可编程逻辑控制器）控制的设备，它能够自动完成车辆的清洗过程。

在设计自动洗车系统时，我们需要考虑到以下几个方面：1.系统结构设计通过PLC实现自动洗车系统的控制，可以确保系统的可靠性和稳定性。

系统的结构设计包括确定PLC的种类和数量，确定传感器和执行器的类型和数量，并设计PLC的控制程序。

2.洗车工艺流程设计洗车工艺流程是指车辆在自动洗车系统中的具体清洗步骤。

一般而言，洗车工艺流程包括准备阶段、预洗阶段、刷洗阶段、清洗阶段、漂洗阶段和干燥阶段。

在设计自动洗车系统时，需要根据实际情况确定洗车工艺流程，并将其转化为PLC的控制程序。

3.传感器和执行器选择传感器和执行器在自动洗车系统中起到了关键作用。

传感器可以用于检测车辆的位置、大小和形状等信息，以便PLC能够根据这些信息来控制水枪、刷洗器等执行器的运动。

在选择传感器和执行器时，需要考虑其精度、稳定性和可靠性等因素。

4.程序编写与调试根据洗车工艺流程的设计，编写PLC的控制程序。

在编写程序时，需要考虑各个执行器的运动规律和工作时序，并与传感器的输入信号相结合，实现系统的自动控制。

在编写完成后，需要进行调试和测试，以确保系统的正常运行。

5.安全措施设计在自动洗车系统中，安全措施是至关重要的。

这包括安装紧急停止按钮、安全光幕、安全门等设备，以及设置相应的PLC程序来实现对这些设备的控制。

同时，还需要注意防止水温过高、水压过高等问题，以确保系统的安全运行。

6.系统监控和维护自动洗车系统的监控和维护是系统运行的必要环节。

通过PLC可以实现对各个传感器和执行器的监控，以及对系统运行状态的判断和诊断。

在出现故障或异常情况时，需要及时采取相应的维修和保养措施，以确保系统的正常运行。

总之，基于PLC控制的自动洗车系统设计需要考虑到系统结构设计、洗车工艺流程设计、传感器和执行器的选择、程序编写与调试、安全措施设计以及系统监控和维护等方面。

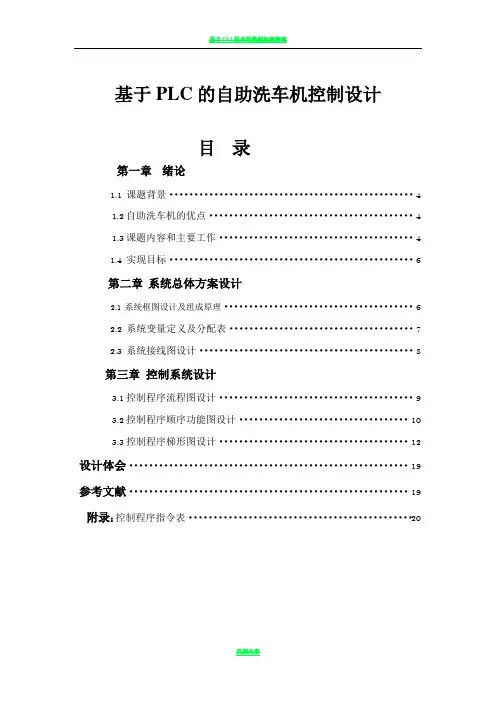

基于PLC的自助洗车机控制设计目录第一章绪论1.1 课题背景 (4)1.2自助洗车机的优点 (4)1.3课题内容和主要工作 (4)1.4 实现目标 (6)第二章系统总体方案设计2.1 系统框图设计及组成原理 (6)2.2 系统变量定义及分配表 (7)2.3 系统接线图设计 (8)第三章控制系统设计3.1控制程序流程图设计 (9)3.2控制程序顺序功能图设计 (10)3.3控制程序梯形图设计 (12)设计体会 (19)参考文献 (19)附录：控制程序指令表 (20)第一章绪论1.1课题背景我国汽车工业高速发展，中国汽车需求年均增长24.5%，远远超过世界年均4%的增长速度。

我国已成为世界第二大汽车消费国。

目前，我国汽车保有量(除1390万辆三轮汽车外)为3595万辆，私人汽车拥有量达到2985万辆。

随着汽车保有量的不断增加，汽配流通市场得到了空前的快速发展，达到了980亿元市场规模。

汽车产业链中关键一环的汽车清洗占了汽车美容项目的大头。

市场调查表明：目前我国60%以上的私人高档汽车车主有给汽车做美容养护的习惯。

30%以上的中低档车车主也开始形成了汽车美容养护的观念；30%以上的公用高档汽车也定时进行美容养护；50%以上的私家车车主愿意在掌握基本技术的情况下自己进行汽车美容和养护。

不难看出，汽车美容业在我国有着巨大的潜在市场发展空间。

作为汽车美容行业的龙头产品，电脑自动清洗机，则是我们汽车养护必不可少的清洗工具。

业内人士分析，虽然人工洗车和电脑洗车的收费相差不几，但在时间、效率、人力、物力上却泾渭分明。

1.2 自助洗车机的优点(1).使用洗车机洗一辆车的时间只需要3~4分钟，效率高。

(2).使用自助洗车机能大大减少劳动力、降低劳动强度，节省成本。

(3).一般使用新科技研发的自助洗车机清洗与人员手洗比起来更容易吸引客户，在提高整体形象的同时，又能大幅度提高的经济收入。

(4).自助洗车机完全可以采用循环水设备，水用量在原有上可减少1/3，更可有效的合理利用水资源，节能环保。

基于PLC的自动洗车控制系统设计自动洗车是一种利用机械设备、水流和清洁剂自动完成汽车清洗的技术。

它可以提高洗车的效率和质量，并且减少洗车过程中的人为操作和人工干预。

为了实现自动洗车的技术要求，可以采用基于可编程逻辑控制器（PLC）的自动洗车控制系统设计。

首先，需要设计一个系统框架，包括可编程逻辑控制器（PLC）、传感器、执行器和人机界面。

PLC是整个系统的核心控制单元，用于处理输入信号并产生相应的输出信号，以控制传感器和执行器的工作。

传感器用于检测汽车的位置、尺寸和洗车过程中的水流和清洁剂的状态，以提供实时的反馈信号给PLC。

执行器用于控制水流和清洁剂的分配，并进行汽车的清洗和烘干。

人机界面用于操作和监控整个洗车系统的工作状态。

然后，需要编程PLC的控制算法。

PLC的编程语言一般采用逻辑图或者类似于C语言的结构化文本语言。

在洗车过程中，PLC需要根据传感器的反馈信号来判断汽车的位置和尺寸，并根据不同的情况来选择相应的清洗策略。

例如，在清洗高车身的SUV时，可能需要调整水流的角度和强度，以确保清洗效果达到要求。

接下来，需要选择合适的传感器和执行器。

传感器可以采用光电传感器、压力传感器和液位传感器等。

光电传感器可以用于检测汽车的位置和尺寸，以确定水流和清洁剂的喷射位置和强度。

压力传感器可以用于检测水流和清洁剂的压力，以确保水流和清洁剂的喷射效果符合要求。

液位传感器可以用于检测清洁剂的剩余量，以及汽车是否已经完成清洗过程。

执行器可以采用电动阀门、水泵和风机等。

电动阀门可以用于控制水流和清洁剂的开关，水泵可以用于提供水流和清洁剂，风机可以用于汽车的烘干。

最后，需要设计人机界面的图形化界面和操作方式。

人机界面可以采用触摸屏或者按钮控制器等。

在洗车过程中，人机界面可以显示洗车的状态、进行操作指示和参数设置。

例如，可以选择不同的洗车模式（如普通清洗、除尘清洗和抛光清洗），设置清洗时间和清洗剂的使用量等。

此外，人机界面还可以显示系统的故障信息和维护提示，以及记录洗车的历史数据供参考。

基于PLC自助洗车机的控制系统设计摘要：本文基于PLC（可编程控制器）自助洗车机的控制系统设计，从控制系统的实现原理、硬件系统构成、软件流程设计与编写、系统测试与效果评价等方面进行详细阐述。

实验结果表明，本文设计的PLC自助洗车机控制系统能够实现自动辨识车型和自动选择洗车程序、自动清洗刷子和自动调节水量和水压、自动中止洗车程序和自动停车，且具有可靠性高、可维护性好、安全性强等特点。

关键词：PLC；自助洗车机；控制系统；控制原理；硬件系统；软件流程；系统测试与效果评价。

Abstract:Based on the control system design of PLC (Programmable logic controller) self-service car wash machine, this paper elaborates on the implementation principle, hardware system composition, software process design and writing, system testing and effect evaluation of the control system. The experimental results show that the control system of PLCself-service car wash machine designed in this paper can automatically identify the car type and select the car washing program, automatically clean the brush and adjust the water quantity and water pressure, automatically terminate the car washing program and automatically stop the car, with high reliability, good maintainability and strong safety.Keywords: PLC; Self-service car wash machine; Control system; Control principle; Hardware system; Software process; System testing and effect evaluation.正文：一、引言自助洗车机是指由用户自主控制、在无人看护的情况下进行洗车的机器。

汽车自动清洗机PLC电气控制系统课程设计示例
一． 系统简介
自动洗车设备的清洗机构导轨拖动汽车缓慢移动，同时进行洗刷，两到三分钟即可完成一边对汽车的自动清洗。

二． 控制要求
1.按下启动按钮后，清洗机开始工作，导轨开始移动，同时开启喷淋器阀门。

2.车辆探测器发出信号，启动刷子电动机。

3.清洗过程连续进行，当汽车驶出清洗机时，行程开关发出停机信号。

三． IO点分布及PLC选型
1.PLC型号: 欧姆龙PLC CP1H-XA40-DR-A
2.IO点分布
四． 电路图设计
五． 梯形图程序编制
程序说明
车辆探测器在测到汽车头开始，启动刷子电动机，直到车身全部进入清洗机后I0.01 OFF，才会停止刷子电动机，清洗机也同时停止工。

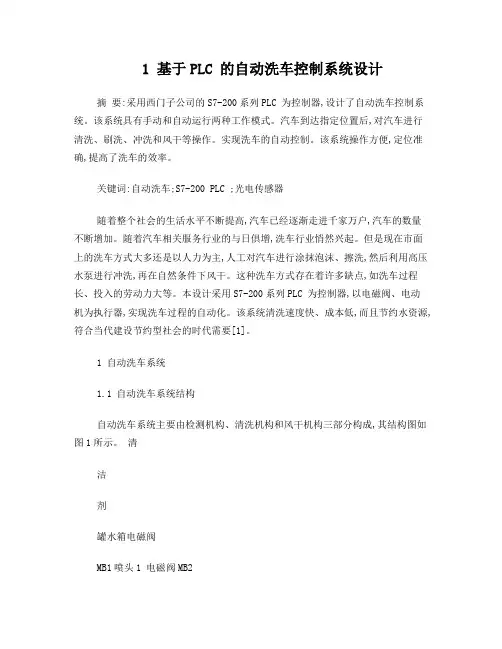

1 基于PLC 的自动洗车控制系统设计摘要:采用西门子公司的S7-200系列PLC 为控制器,设计了自动洗车控制系统。

该系统具有手动和自动运行两种工作模式。

汽车到达指定位置后,对汽车进行清洗、刷洗、冲洗和风干等操作。

实现洗车的自动控制。

该系统操作方便,定位准确,提高了洗车的效率。

关键词:自动洗车;S7-200 PLC ;光电传感器随着整个社会的生活水平不断提高,汽车已经逐渐走进千家万户,汽车的数量不断增加。

随着汽车相关服务行业的与日俱增,洗车行业悄然兴起。

但是现在市面上的洗车方式大多还是以人力为主,人工对汽车进行涂抹泡沫、擦洗,然后利用高压水泵进行冲洗,再在自然条件下风干。

这种洗车方式存在着许多缺点,如洗车过程长、投入的劳动力大等。

本设计采用S7-200系列PLC 为控制器,以电磁阀、电动机为执行器,实现洗车过程的自动化。

该系统清洗速度快、成本低,而且节约水资源,符合当代建设节约型社会的时代需要[1]。

1 自动洗车系统1.1 自动洗车系统结构自动洗车系统主要由检测机构、清洗机构和风干机构三部分构成,其结构图如图1所示。

清洁剂罐水箱电磁阀MB1喷头1 电磁阀MB2喷头2图1 自动洗车系统结构图1.1.1 检测机构检测机构的任务是检测小车是否到达指定位置,由红外传感器组成。

该传感器不与物体直接接触,当检测到小车到达指定位置时,迅速将信号传出,灵敏度高,反应快。

1.1.2 清洗机构清洗机构主要由蓄水箱、清洁剂罐、洗涤刷、电磁阀和直流电机等组成。

水和清洁剂的喷洒由直流电磁阀控制。

直流电磁阀由金属材料制成,通电时电磁线圈产生磁力动作(提起关闭件),打开阀门,断电时,电磁力消失阀门关闭。

直流电磁阀可工作在真空、负压下,实现水流的自动通断要求。

喷头和洗涤刷的全方位移动,以直流电动机作为动力部分,主要是为了对车身进行全面清洁,直流电动机结构密封,保护性能好。

电机定子、转子上的多相绕组采用永磁材料,其特点是性能稳定、维护方便和易于安装[2]。

一、概述自动洗车系统是一种智能化的设备，可以通过自动化的方式为车辆提供洗车服务。

随着汽车数量的逐渐增加，传统的人工洗车方式已经无法满足市场需求，自动洗车系统成为了一个新的选择。

本文将基于PLC控制，设计一种高效、稳定的自动洗车系统。

二、系统组成1. 水洗模块水洗模块是自动洗车系统的核心组成部分，主要由水泵、喷水装置、水分配系统等部件组成。

PLC控制水洗模块可以实现按需调整水压和水量，确保车辆的彻底清洗。

2. 刷洗模块刷洗模块采用旋转刷或毛刷，在喷水的同时对车身进行刷洗，可以有效去除车身上的污垢和油污。

PLC控制刷洗模块可以根据车辆大小和形状进行智能调整，保证每个部位的刷洗效果均匀。

3. 干燥模块干燥模块采用高压风机或加热风机，对车身进行快速干燥。

PLC 控制干燥模块可以根据车辆型号和尺寸进行智能调整，确保干燥效果均匀、快速。

4. 控制系统控制系统是自动洗车系统的大脑，主要由PLC、传感器、执行元件等组成。

PLC作为系统的核心控制器，通过编程实现对各个模块的智能控制和协调，确保整个洗车过程顺利进行。

三、系统设计1. 参数设置在设计自动洗车系统时，需要首先对各个模块的参数进行设定。

包括水洗模块的水压、水量设置，刷洗模块的刷头速度、旋转方向设置，干燥模块的风量、温度设置等。

2. 程序编写基于PLC的控制系统需要编写相应的程序，实现对各个模块的智能控制。

程序设计需要考虑到各个模块之间的协调性，确保洗车过程的顺利进行。

3. 传感器布置传感器的布置是自动洗车系统的重要组成部分，通过传感器采集到的数据，PLC可以实现对各个模块的精准控制。

传感器的布置需要考虑到覆盖面积、灵敏度和稳定性等因素。

4. 系统调试系统设计完成后，需要对整个自动洗车系统进行调试。

通过逐步调整各个模块的参数，检验系统的运行效果，找出可能存在的问题并进行调整和修正。

四、系统优化1. 能耗优化在系统设计中，需要考虑到能耗的优化。

通过合理设置水泵、风机等设备的工作参数，降低系统的能耗，提高系统的节能性能。

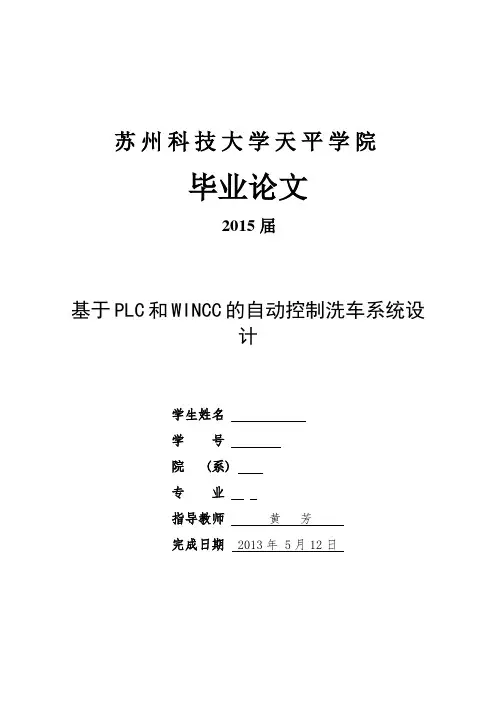

苏州科技大学天平学院毕业论文2015届基于PLC和WINCC的自动控制洗车系统设计学生姓名学号院 (系)专业指导教师黄芳完成日期2013年 5月12日基于PLC控制的自动洗车系统设计摘要本次主题设计了一种全自动洗车机控制系统。

首先,在全面调查的基础上,系统完成了分析系统的功能需求。

自动洗车系统的总体设计由传感器、电机、变频器接触器等组成的一个完整的系统。

完成系统的硬件设计和软件设计。

设计包括了所有组件的选择和电路设计。

软件设计包括自动洗车的所有过程的控制，如自动移动、刷洗和烘干。

为了验证设计的正确性，建立并调试了汽车仿真系统。

采用上下两层合作模式。

计算机是处理s7 - 200 PLC为核心,和门站负责收集现场数据。

组态王是一种用于上层监控软件的配置工具，它通过一系列典型的配置接口和设计变量、远程操作系统等手段来处理数据和存档。

本次的设计是采用了PLC通过合理的选择和设计来控制的。

检查洗车机的控制电平。

利用PLC控制系统已成为现代制造设备革命的一个重要手段来提高生产力和市场竞争力。

PLC控制已成为一种技术趋势。

关键词洗车机 PLC 逻辑控制全自动目录第一章绪论 01.1 课题研究背景 01.2 自动洗车介绍 01.3 PLC控制全自动洗车机的优越性 (1)1.4本课题的初步分析 (2)第二章自动洗车系统的原理及其分析 (5)2.1 总体设计 (5)2.2 系统的工作原理 (5)第三章 PLC控制的自动洗车系统的硬件设计 (8)3.1 自动洗车的硬件设计 (8)3.2 系统的硬件选型 (9)3.2.1 PLC的选型 (9)3.2.2 电机的选型 (9)3.2.3 变频器及控制方式选择 (10)3.2.4 接触器的选择 (12)3.2.5 开关的选型 (12)3.2.6 喷头的选型 (13)3.2.7 水泵的选型 (13)第四章 PLC控制的自动洗车系统的设计 (15)4.1 I/O分配 (15)4.2 外部接线 (15)4.3 系统的工作流程 (16)4.4 PLC程序 (21)4.4.1 左移程序 (21)4.4.2 右移程序 (21)4.4.3 启动灯程序 (21)4.4.4 复位灯程序 (22)4.4.5 喷水动作程序 (22)4.4.6 刷子动作程序 (23)4.4.7 清洁剂动作程序 (23)4.4.8 风扇动作程序 (24)第五章基于组态王的系统监控设计 (25)5.1 建立监控画面 (25)5.2 编写循环脚本程序 (25)5.3 启动监控机系统后自动运行组态王 (29)结论 (31)致谢 (32)附录 (36)引言在今天的社会是一个科技快速发展的社会,是一个普遍的社会自动化。

基于PLC控制的自动洗车系统设计
摘要
本文介绍了一种基于PLC控制的自动洗车系统，这种系统具有良好的安全性能和功能完备性。

本文总结了洗车系统的结构、控制原理和工艺流程。

具体来说，自动洗车系统由供水泵、洗车机、汽车检测器、取水泵、除雪机以及运输水泵组成，通过PLC对系统进行控制，实现洗车机的洗车和汽车检测器的检测功能，同时，实现了除雪机的清理功能。

实验结果表明，基于PLC控制的自动洗车系统可以实现安全可靠的洗车功能，为传统洗车系统提供了一种新的解决方案。

关键词：PLC；自动洗车；洗车机；汽车检测；除雪机
1引言
随着社会经济的发展和城市环境的改善，越来越多的汽车被引入到城市道路上，同时也带来了洗车等安全和环境保护问题。

鉴于此，自动洗车机技术应运而生。

目前，在现有的自动洗车机系统中，大多数采用传统的洗车机和汽车检测器的方法来实现自动洗车，但由于洗车机和汽车检测器的技术水平和精确性存在限制，这种方法的安全性和可靠性尚不能满足社会的要求。

因此，基于PLC控制的自动洗车系统应运而生，它具有良好的安全性能和功能完备性。

PLC自动洗车机控制设计解析
一、自动洗车机控制系统的构成
1.控制系统构成
自动洗车机控制系统由现场总线控制单元（PLC）、外设设备、操作
面板和过程机构组成。

PLC主要负责与其他控制设备进行通信、检测外设
状态，并控制外设实现洗车过程。

2.控制系统功能
（1）数据采集
PLC采用现场总线技术实现各个外设的数据采集，并统一地将设备状
态反馈给控制模块。

（2）运动控制
PLC是负责控制洗车机各部件的运动控制，它将洗车机电机、水箱泵、干洗机、清洗剂供给机构和计时器完成洗车过程。

（3）安全控制
PLC控制系统还通过联锁和安全系统，实现自动洗车机安全控制，及
时发现和处理危险和紧急情况。

二、PLC控制系统设计
1.系统架构
系统架构图如下：
自动洗车机控制系统的现场总线部分基于西门子S7-300PLC，由PLC 主控外设设备，将PLC系统的输入输出模块连接至外设设备，实现数据采集、运动控制和安全控制等功能。

2.输入输出模块。

基于PLC的自动洗车系统设计论文摘要：本文基于可编程逻辑控制器（PLC）技术，设计了一种自动洗车系统。

该系统采用传感器检测汽车的位置和洗车步骤，并使用PLC控制汽车的移动和水泵的开关，实现了全自动的洗车过程。

通过实验证明，该系统具有稳定可靠的性能，并可以满足洗车行业的需求。

关键词：PLC、自动洗车系统、传感器、水泵控制1.引言自动洗车系统可以提高洗车效率，减少人工操作，降低人工成本。

传统的洗车方式需要大量人力，容易产生误差，并且效率较低。

因此，设计一种基于PLC的自动洗车系统具有重要意义。

2.系统设计2.1系统结构本系统由传感器模块、PLC控制模块和执行部件组成。

传感器模块用于检测汽车的位置和洗车步骤，将检测结果传输给PLC控制模块。

PLC控制模块根据传感器反馈信号控制执行部件的工作，包括汽车的移动和水泵的开关。

2.2传感器模块传感器模块主要包括汽车位置传感器和洗车步骤传感器。

汽车位置传感器通过检测汽车的位置，确定汽车进入洗车区域的时机和位置。

洗车步骤传感器用于检测洗车程序的进行情况，以便确保每个步骤的顺利进行。

2.3PLC控制模块PLC控制模块主要负责处理传感器反馈信号，并根据预设的程序控制执行部件的工作。

当汽车位置传感器触发时，PLC控制模块会打开水泵，并控制汽车的移动，使车厢的每个部分都能接受到充足的清洗水流。

2.4执行部件执行部件主要包括水泵和汽车移动装置。

水泵用于提供洗车所需的清洗水流，根据PLC控制模块的信号进行开关控制。

汽车移动装置通过PLC控制模块的控制，实现汽车在洗车过程中的自动移动。

3.实验结果本文设计的自动洗车系统经过实验验证，在不同条件下均能稳定运行，并能按照预设的程序实现汽车的自动洗车。

实验结果表明，该系统具有稳定可靠的性能，并可以满足洗车行业的需求。

4.总结本文基于PLC技术设计了一种自动洗车系统，通过传感器检测汽车的位置和洗车步骤，并使用PLC控制汽车的移动和水泵的开关，实现了全自动的洗车过程。

基于PLC的自动洗车机课程设计自动洗车机是一种能够自动完成车辆清洗的设备。

它采用先进的PLC （可编程逻辑控制器）技术，通过控制各种传感器和执行器，实现对洗车过程的自动控制。

本文将针对基于PLC的自动洗车机进行课程设计，介绍其原理、设计思路和实施要点。

一、课程目标通过本课程的学习，学生应能够：1.熟悉自动洗车机的工作原理和结构。

2.理解PLC的基本原理和编程方法。

3.掌握自动洗车机的控制策略和程序设计方法。

4.能够运用所学知识，设计并实现一个简单的自动洗车机。

二、课程内容和实施步骤1.自动洗车机的工作原理和结构介绍（30分钟）1.1自动洗车机的原理和优势。

1.2自动洗车机的结构和主要组成部分。

1.3自动洗车机的工作过程和要求。

2.PLC的基本原理和编程方法介绍（45分钟）2.1PLC的基本原理和功能。

2.2PLC的组成和工作方式。

2.3PLC的编程语言和程序设计方法。

3.自动洗车机的控制策略和程序设计方法（45分钟）3.1自动洗车机的控制策略和步骤。

3.2利用PLC实现自动洗车机的控制。

3.3编写自动洗车机的控制程序。

4.设计和实施一个简单的自动洗车机（4个学时）4.1根据自动洗车机的要求，设计洗车机的结构和工作流程。

4.2选择合适的传感器和执行器配备洗车机。

4.3利用PLC进行控制电路和程序设计。

4.4调试和测试洗车机，确保其能够正常运行。

4.5学生进行设计和实施实训过程。

5.实训总结和评价（30分钟）5.1学生对于自动洗车机课程的总结和反思。

5.2对学生的实训成果进行评价和指导。

三、教学资源和支持1.实验室设备和设施：提供PLC控制器、传感器、执行器和其他必要的设备。

2.教学资料和文献：提供自动洗车机的相关资料和文献，供学生参考和学习。

3.实训指导和辅导：老师进行实训过程的指导和辅导，解答学生的问题和困惑。

四、评估方式和要求1.学生课堂表现和讨论参与度。

2.学生个人实训成果的设计和实施情况。

PLC课程设计-自动洗车机控制设计引言本文档旨在描述使用PLC（可编程逻辑控制器）对自动洗车机进行控制设计的课程项目。

自动洗车机是一种应用广泛的设备，它通过自动化控制过程，为汽车提供洗涤和清洁服务。

在本课程设计中，我们将使用PLC来控制自动洗车机的动作和操作。

设计目标本课程设计旨在实现以下功能： - 汽车的自动进入和退出洗车区域。

- 洗车液的喷洒和刷洗过程。

- 高压水枪的使用和操作。

- 洗车机内部设备的安全监控和故障处理。

PLC选择为了实现自动洗车机的控制设计，我们选择了PLC作为控制器。

PLC具有以下优点： - 可靠性高：PLC具有冗余设计和自动故障恢复功能。

- 灵活性强：PLC可以根据需求进行编程和配置，以实现不同的控制逻辑。

- 易于维护：PLC的模块化架构使得故障排除和维修变得更加简单。

系统架构自动洗车机控制系统的整体架构如下所示：System ArchitectureSystem Architecture•HMI界面：人机界面，用于与操作员交互，并显示系统状态和控制参数。

•PLC控制器：负责控制整个自动洗车机的动作和操作，并实时监控系统状态。

•传感器：用于检测汽车进入和退出洗车区域的传感器，以及水液和刷洗设备的状态传感器。

•执行器：用于控制洗车液的喷洒和刷洗设备的运动，以及高压水枪的使用。

控制流程自动洗车机的控制流程可以分为以下几个步骤： 1. 接收汽车进入信号：当有汽车进入洗车区域时，通过传感器检测并将信号发送给PLC控制器。

2. 启动洗车过程：PLC控制器接收到进入信号后，将启动洗车液的喷洒和刷洗设备的运动，以及高压水枪的使用。

3. 检测洗车过程：通过传感器监测洗车液和刷洗设备的状态，以及高压水枪的使用情况。

4. 判断结束条件：当洗车过程完成或达到设定的洗车时间时，PLC控制器将停止洗车过程。

5. 发送退出信号：当洗车过程结束时，通过传感器检测汽车退出洗车区域，并将信号发送给PLC控制器。

基于PLC的自助洗车机设计————————————————————————————————作者：————————————————————————————————日期：摘要随着我国汽车保有量的迅速提高，汽车清洗行业迎来了一个重要的发展机遇，自助洗车机作为洗车工作必不可少的设备，其清洗效果，清洗速度，清洗成本以及对节水和环境保护的要求，成为其开发和生产必须要考虑的内容.本文主要通过对自助洗车机功能要求和运行分析，确定了自助洗车机的总体设计方案。

并主要进行了自助洗车机的驱动和控制系统的设计，针对自助洗车机的特点，采用自助投币，喷水，洗刷，喷洒清洗剂和风干等过程，应用了可编程控制技术对自助洗车机PLC控制系统进行了硬件设计和软件编程。

PLC采用梯形图编程语言,并应用了组态王软件,对其运行过程实行监控，最终达到了实现自助洗车机的传动和控制要求.关键词:可编程控制器；自助洗车机；控制目录1 绪论 (1)2 系统的硬件配置................................. 错误!未定义书签。

2.1 PLC简介 (1)2.2 PLC的分类 (2)2。

3 编程元件地址分配 (2)3 系统软件设计 (4)4 调试过程 (13)5 组态示例 (14)6 课设总结 (15)参考文献 (15)1 绪论当今的社会汽车行业发展迅猛，汽车维修保养行业竞争更是愈演愈烈，洗车机由此得以广泛应用。

自助洗车机分为龙门往复式和隧道式两种机型,通过对毛刷，水泵，机体行走机构和风机等部件的驱动控制，全自动完成对车辆的刷洗和风干。

龙门往复式洗一辆车仅耗时1。

5min~4min，隧道式满负荷运行时每辆车仅耗时1。

5min左右，避免了手工洗车用水的随意性.洗车机配备专用的水处理设备后，可对洗车污水进行回收净化循环利用,可以节约水资源，是一个很有发展前景的符合现代化建设需要的机电一体化产品.PLC可靠性高，编程简单且易维护，用作自助洗车机控制系统的核心，更能体现它的这些完美品质。

基于PLC的自助洗车机控制设计目录第一章绪论1.1 课题背景 (4)1.2自助洗车机的优点 (4)1.3课题容和主要工作 (4)1.4 实现目标 (6)第二章系统总体方案设计2.1 系统框图设计及组成原理 (6)2.2 系统变量定义及分配表 (7)2.3 系统接线图设计 (8)第三章控制系统设计3.1控制程序流程图设计 (9)3.2控制程序顺序功能图设计 (10)3.3控制程序梯形图设计 (12)设计体会 (19)参考文献 (19)附录：控制程序指令表 (20)第一章绪论1.1课题背景我国汽车工业高速发展，中国汽车需求年均增长24.5%，远远超过世界年均4%的增长速度。

我国已成为世界第二大汽车消费国。

目前，我国汽车保有量(除1390万辆三轮汽车外)为3595万辆，私人汽车拥有量达到2985万辆。

随着汽车保有量的不断增加，汽配流通市场得到了空前的快速发展，达到了980亿元市场规模。

汽车产业链中关键一环的汽车清洗占了汽车美容项目的大头。

市场调查表明：目前我国60%以上的私人高档汽车车主有给汽车做美容养护的习惯。

30%以上的中低档车车主也开始形成了汽车美容养护的观念；30%以上的公用高档汽车也定时进行美容养护；50%以上的私家车车主愿意在掌握基本技术的情况下自己进行汽车美容和养护。

不难看出，汽车美容业在我国有着巨大的潜在市场发展空间。

作为汽车美容行业的龙头产品，电脑自动清洗机，则是我们汽车养护必不可少的清洗工具。

业人士分析，虽然人工洗车和电脑洗车的收费相差不几，但在时间、效率、人力、物力上却泾渭分明。

1.2 自助洗车机的优点(1).使用洗车机洗一辆车的时间只需要3~4分钟，效率高。

(2).使用自助洗车机能大大减少劳动力、降低劳动强度，节省成本。

(3).一般使用新科技研发的自助洗车机清洗与人员手洗比起来更容易吸引客户，在提高整体形象的同时，又能大幅度提高的经济收入。

(4).自助洗车机完全可以采用循环水设备，水用量在原有上可减少1/3，更可有效的合理利用水资源，节能环保。

基于PLC的自动洗车机系统设计摘要:针对目前市场上洗车方式存在的洗车速度慢、劳动成本高等缺点，设计了一款基于三菱ＦＸ２Ｎ－４８ＭＲＰＬＣ的自动洗车控制系统，通过ＰＬＣ系统传递指令信号，实现自动洗车的功能，大大提高了洗车的工作效率。

软件调试的结果表明：基于ＰＬＣ的自动洗车控制系统设计可靠，能够满足设计需求，可应用到实际工作场合。

关键词:自动洗车ＰＬＣ控制系统设计Application of PLC and servo in sorting and sorting of mobile phone shellAbstract: Aiming at the disadvantages of low speed and high labor cost of car washing on the market at present, an automatic car washing control system based on Mitsubishi FX2N-48MR PLC is designed, and the command signal is transmitted through PLC system. The function of automatic car washing is realized, and the working efficiency of car washing is greatly improved. The results of software debugging show that the design of automatic car washing control system based on PLC is reliable, can meet the design requirements, and can be applied to practical work.keyword: automatic car wash PLC Control design目录第一章引言 (2)1.设计汽车自动清洗装置的目的和意义 (2)2.汽车自动清洗实现的目标 (4)第二章PLC的简介 (5)1. 可编程控制器（PLC）的简介 (5)第三章系统对电气控制的要求 (11)(1)功能完善 (13)(2)模块化结构，硬软件开发方便 (14)(3)操作方便，维护改造容易 (14)(4)性能稳定，可靠性高 (14)(5)具有较高的性价比 (14)（1）根据被控制对象的控制要求，确定整个系统的输入、输出设备的数量，从而确定 (16)第四章自动洗车控制系统总体方案 (17)1.控制系统总体方案 (17)2.自动洗车控制系统工作流程 (17)3.自动洗车控制系统在使用时根据实际情况选择工作方式。
