江苏省职业技能鉴定无线电调试工三级操作技能PLC考核试卷及解答

无线电调试工试题及答案一、单项选择题（每题2分，共20分）1. 无线电调试工在进行设备调试时，首先需要做的是（）。

A. 检查设备外观B. 连接电源C. 阅读设备使用手册D. 直接进行信号测试2. 下列哪项不是无线电调试工的主要职责？（）A. 调整设备参数B. 维护设备C. 设计无线电设备D. 故障诊断与排除3. 无线电设备调试过程中，通常不涉及以下哪项操作？（）A. 调整频率B. 测试信号强度C. 更换电池D. 检查天线连接4. 在无线电调试中，SMA接头是一种常见的（）。

A. 天线接口B. 电源接口C. 数据传输接口D. 地线接口5. 无线电调试工在进行设备测试时，通常使用（）来测量信号的频率。

A. 万用表B. 示波器C. 频率计D. 电压表6. 无线电设备调试时，对于信号的调制方式，以下哪项是错误的？（）A. AMB. FMC. PWMD. PM7. 在无线电调试过程中，为了减少信号干扰，通常采取以下哪种措施？（）A. 增加发射功率B. 使用屏蔽电缆C. 减少天线长度D. 增加设备数量8. 无线电调试工在调试过程中，如果遇到设备无法正常工作，首先应（）。

A. 更换设备B. 检查电源连接C. 重启设备D. 检查设备设置9. 无线电调试工在进行设备维护时，以下哪项措施是不正确的？（）A. 定期清洁设备B. 检查设备散热情况C. 更换所有老化的元件D. 避免在潮湿环境中使用设备10. 下列哪项不是无线电调试工需要掌握的基本知识？（）A. 无线电波的传播特性B. 电子元件的工作原理C. 编程语言D. 信号处理技术二、多项选择题（每题3分，共15分）11. 无线电调试工在进行设备调试时，需要关注的信号参数包括（）。

A. 频率B. 振幅C. 相位D. 波形12. 在无线电调试中，可能需要用到的测试仪器包括（）。

A. 信号发生器B. 频谱分析仪C. 网络分析仪D. 电流表13. 无线电调试工在进行设备维护时，需要检查的设备部件包括（）。

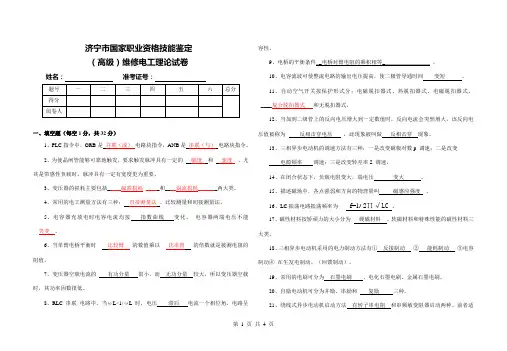

济宁市国家职业资格技能鉴定（高级）维修电工理论试卷姓名：准考证号：一、填空题（每空1分，共32分）1、PLC指令中，ORB是并联（或）电路块指令，ANB是串联（与）电路块指令。

2、为使晶闸管能够可靠地触发，要求触发脉冲具有一定的幅度和宽度，尤其是带感性负载时，脉冲具有一定有宽度更为重要。

3、变压器的损耗主要包括_____磁滞损耗_____和____涡流损耗_______两大类。

4、常用的电工测量方法有三种：直接测量法、比较测量和间接测量法。

5、电容器充放电时电容电流均按指数曲线变化。

电容器两端电压不能突变。

6、当单臂电桥平衡时比较臂的数值乘以比率臂的倍数就是被测电阻的阻值。

7、变压器空载电流的有功分量很小，而无功分量较大，所以变压器空载时，其功率因数很低。

8、RLC 串联电路中，当ωL<1/ωL时，电压滞后电流一个相位角，电路呈容性。

9、电桥的平衡条件__电桥对臂电阻的乘积相等________________ 。

10、电容滤波可使整流电路的输出电压提高，使二极管导通时间变短。

11、自动空气开关按保护形式分：电磁脱扣器式、热脱扣器式、电磁脱扣器式、____复合脱扣器式和无脱扣器式。

12、当加到二级管上的反向电压增大到一定数值时，反向电流会突然增大，该反向电压值被称为反相击穿电压，此现象被叫做反相击穿现象。

13、三相异步电动机的调速方法有三种：一是改变磁极对数p 调速；二是改变电源频率调速；三是改变转差率S 调速。

14、在闭合状态下，负载电阻变大，端电压变大。

15、描述磁场中，各点强弱和方向的物理量叫磁感应强度。

16、LC振荡电路振荡频率为f=1/ 2∏√LC。

17、磁性材料按矫顽力的大小分为硬磁材料、软磁材料和特殊性能的磁性材料三大类。

18、三相异步电动机采用的电力制动方法有①反接制动②能耗制动③电容制动④在生发电制动、（回馈制动）。

19、常用的电刷可分为石墨电刷、电化石墨电刷、金属石墨电刷。

plc实操考试题及答案文库PLC实操考试是一项检验考生在实际工作中应用PLC（可编程逻辑控制器）技能的测试。

以下是一些典型的PLC实操考试题目及其答案，供考生参考和练习。

1. 题目：使用PLC实现一个简单的启停控制。

答案：首先，我们需要设置一个输入信号，例如按钮，用于启动和停止电机。

在PLC程序中，我们可以使用一个简单的逻辑控制语句来实现这一功能。

当按钮被按下时，电机启动；当按钮再次被按下时，电机停止。

这可以通过设置一个变量来跟踪电机的状态（启动或停止），并根据按钮的输入信号来改变这个状态。

2. 题目：设计一个PLC程序，用于控制一个三相电机的正反转。

答案：要实现三相电机的正反转控制，我们需要使用三个接触器来控制电机的三个相位。

在PLC程序中，我们可以使用两个按钮来分别控制正转和反转。

当正转按钮被按下时，相应的接触器闭合，电机开始正转；当反转按钮被按下时，相应的接触器闭合，电机开始反转。

同时，我们需要确保两个按钮不能同时被按下，以防止接触器短路。

3. 题目：编写一个PLC程序，用于控制一个自动门的开闭。

答案：自动门的控制涉及到多个传感器和执行器。

首先，我们需要一个接近传感器来检测是否有人接近门。

当传感器检测到有人时，PLC程序将控制门打开。

门打开后，我们可以使用一个限位开关来检测门是否完全打开。

如果门在设定的时间内没有完全打开，PLC程序将发出报警信号。

当人离开门的感应区域时，PLC程序将控制门关闭，同样使用限位开关来检测门是否完全关闭。

4. 题目：设计一个PLC程序，用于控制一个简单的温度控制系统。

答案：温度控制系统通常包括一个温度传感器和一个执行器（如加热器或冷却器）。

在PLC程序中，我们首先读取温度传感器的值，并将其与设定的目标温度进行比较。

如果实际温度低于目标温度，PLC程序将控制加热器开启，以提高温度；如果实际温度高于目标温度，PLC程序将控制冷却器开启，以降低温度。

当温度达到目标值时，加热器和冷却器都将关闭。

《维修电工》（三级）试题单试题代码：2.3.2试题名称：用PLC实现工件计件自动控制系统考生姓名：准考证号：考核时间：60min1、操作条件(1) 鉴定装置一台（需配置FX2N—48MR或以上规格的PLC,主令电器、指示灯、传感器或传感器信号模拟发生器等）(2) 计算机一台（须装有鉴定软件和三菱SWOPC-FXGP/WIN-C编程软件）(3) 鉴定装置专用连接电线若干根2、操作内容如仿真动画画面所示，根据控制要求和输入输出端口配置表来编制PLC控制程序。

控制要求：按下按钮SB1启动传送带1转动，传送带1上的器件经过检测传感器时，传感器发出一个器件的计数脉冲，并将器件传送到皮带2上的箱子里进行计数包装，包装分两类，当开关KO1=1时为大包装，计6只器件；KO1=0为小包装，计4 件器件，计数到达时，延时3秒钟，停止传送带1，同时启动传送带2，传送带2保持运行5秒后，再启动传送带1，重复以上计数过程，当中途按下了停止按钮SB2后，则本次包装结束就停止计数。

仿真动画输入设备输入端口编号接鉴定装置对应端口传感器1 X00 计算机和PLC自动连接启动按钮SB1 X01 SB1停止按钮SB2 X02 SB2 开关K01 X03 SB9输出设备输出端口编号接鉴定装置对应端口传输带1 Y00传输带2 Y01（软件未升级前，暂时先按表中地址执行）(1) 根据控制要求画出控制流程图；(2) 写出梯形图程序或语句表（考生自选其一）；(3) 使用计算机软件进行程序输入；(4) 下载程序并进行调试；3、操作要求(1) 画出正确的控制流程图；(2) 写出梯形图程序或语句程序（考生自选其一）；(3) 会使用计算机软件进行程序输入；(4) 在鉴定装置上接线，用计算机软件模拟仿真进行调试；(5) 未经允许擅自通电，造成设备损坏者该项目零分；。

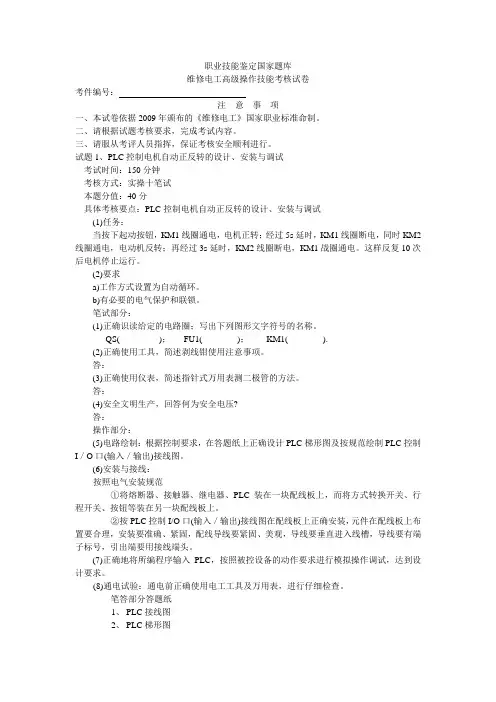

职业技能鉴定国家题库维修电工高级操作技能考核试卷考件编号：注意事项一、本试卷依据2009年颁布的《维修电工》国家职业标准命制。

二、请根据试题考核要求，完成考试内容。

三、请服从考评人员指挥，保证考核安全顺利进行。

试题1、PLC控制电机自动正反转的设计、安装与调试考试时间：150分钟考核方式：实操十笔试本题分值：40分具体考核要点：PLC控制电机自动正反转的设计、安装与调试(1)任务：当按下起动按钮，KM1线圈通电，电机正转；经过5s延时，KM1线圈断电，同时KM2线圈通电，电动机反转；再经过3s延时，KM2线圈断电，KM1战圈通电。

这样反复10次后电机停止运行。

(2)要求a)工作方式设置为自动循环。

b)有必要的电气保护和联锁。

笔试部分：(1)正确识读给定的电路圈；写出下列图形文字符号的名称。

QS( )；FU1( )；KM1( ).(2)正确使用工具，简述剥线钳使用注意事项。

答：(3)正确使用仪表，简述指针式万用表测二极管的方法。

答：(4)安全文明生产，回答何为安全电压?答：操作部分：(5)电路绘制：根据控制要求，在答题纸上正确设计PLC梯形图及按规范绘制PLC控制I／O口(输入／输出)接线图。

(6)安装与接线：按照电气安装规范①将熔断器、接触器、继电器、PLC装在一块配线板上，而将方式转换开关、行程开关、按钮等装在另一块配线板上。

②按PLC控制I/O口(输入／输出)接线图在配线板上正确安装，元件在配线板上布置要合理，安装要准确、紧固，配线导线要紧固、美观，导线要垂直进入线槽，导线要有端子标号，引出端要用接线端头。

(7)正确地将所编程序输入PLC，按照被控设备的动作要求进行模拟操作调试，达到设计要求。

(8)通电试验：通电前正确使用电工工具及万用表，进行仔细检查。

笔答部分答题纸1、PLC接线图2、PLC梯形图试题1、用PLC控制抢答器的设计、装接与调试考核要求：（1）电路设计：根据任务，设计主电路电路图，列出PLC控制I/O口（输入/输出）元件地址分配表，根据加工工艺，设计梯形图及PLC控制I/O口（输入/输出）接线图，根据梯形图，列出指令表。

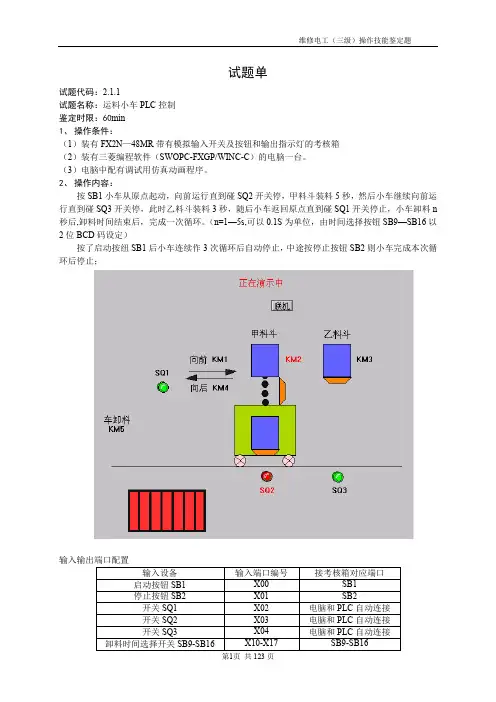

试题单试题代码：2.1.1试题名称：运料小车PLC控制鉴定时限：60min1、操作条件：（1）装有FX2N—48MR带有模拟输入开关及按钮和输出指示灯的考核箱（2）装有三菱编程软件（SWOPC-FXGP/WINC-C）的电脑一台。

（3）电脑中配有调试用仿真动画程序。

2、操作内容：按SB1小车从原点起动，向前运行直到碰SQ2开关停，甲料斗装料5秒，然后小车继续向前运行直到碰SQ3开关停，此时乙料斗装料3秒，随后小车返回原点直到碰SQ1开关停止，小车卸料n 秒后,卸料时间结束后，完成一次循环。

（n=1—5s,可以0.1S为单位，由时间选择按钮SB9—SB16以2位BCD码设定）按了启动按纽SB1后小车连续作3次循环后自动停止，中途按停止按钮SB2则小车完成本次循环后停止；3、操作要求：（1）按工艺要求画出控制流程图或状态转移图；（2）写出梯形图程序或语句程序（考生自选其一）；（3）用FX2N系列PLC计算机软件进行程序输入；（4）在考核箱上接线，用电脑软件模拟仿真进行调试；（5）按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。

在规定的时间内不得延时；答题卷准考证号：考位号：试题代码：2.1.1试题名称：运料小车PLC控制一、按工艺要求画出控制流程图或状态转移图；二、写出梯形图程序或语句程序状态图：梯形图：语句表：试题单试题代码：2.1.2试题名称：机械滑台PLC控制鉴定时限：60min4、操作条件：（1）装有FX2N—48MR带有模拟输入开关及按钮和输出指示灯的考核箱（2）装有三菱编程软件（SWOPC-FXGP/WINC-C）的电脑一台。

（3）电脑中配有调试用仿真动画程序。

5、操作内容：控制要求：当工作台在原始位置时，按下循环启动按钮SB1，电磁阀YV1得电，工作台快进，同时由接触器KM1驱动的动力头电机M起动。

当工作台快进到达SI4时，YV1、YV2得电，工作台由快进切换成工进，进行切削加工。

江苏省职业技能等级认定****有限公司 设备点检员三级/高级理论知识试卷（C ） 注 意 事 项 1、考试时间：120分钟。

2、本试卷依据2019年颁布的《设备点检员 国家职业标准》命制。

3、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

4、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

5、不要在试卷上乱写乱画，不要在标封区填写无关的内容。

一 二 三 总 分 得 分 得 分 评分人 一、单项选择(第1题～第60题。

选择一个正确的答案，将相应的字母填入题内的括号中。

每题1分，满分60分。

) 1.不属于机械危险因素的有( )。

A 、物体打击 B 、电击 C 、粉尘 D 、爆炸 2.设备技术标准是指( )。

A 、操作标准、检修标准、维护标准 B 、操作标准、检修标准、润滑标准 C 、点检标准、检修标准、操作标准 D 、点检标准、检修标准、润滑标准 3.在需要设置安全防护装置的危险点，使用安全信息( )安全防护装置。

A 、可以代替设置 B 、没必要设置 C 、不能代替设置 D 、可以设置也可以不设置 4.工作研究中，对新的工作方法的评价主要应( )。

A 、从节约成本的角度进行评价 B 、依据事先确定的目标和标准进行评价 C 、从节省人力的角度进行评价 D 、从节省设备、工具以及材料的角度进行评价 5.制盒机装包纸岗位作业时，( )，核对生产标示单、包纸制程工单料号、版本号是否一致。

A 、上包纸后 B 、上包纸时 C 、上包纸前 D 、以上都不是 6.设备使用单位的设备三好基础原则是：( )。

A 、选好、用好、修好 B 、管好、用好、修好 C 、选好、管好、用好 D 、选好、管好、修好 7.( )工人的培训教育一般分为 三级。

A 、厂、车间、班组 B 、国家、省、市 C 、省、市、县 D 、省、县、企业 8.安全检验是按一定的方法与检测技术对设备的安全性能进行( )试验，以确定设备维修计划或安全运行年限。

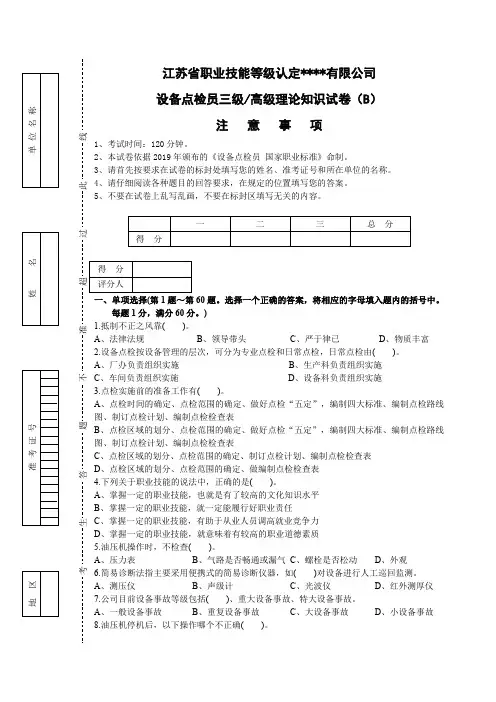

江苏省职业技能等级认定****有限公司 设备点检员三级/高级理论知识试卷（B ） 注 意 事 项 1、考试时间：120分钟。

2、本试卷依据2019年颁布的《设备点检员 国家职业标准》命制。

3、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

4、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

5、不要在试卷上乱写乱画，不要在标封区填写无关的内容。

一 二 三 总 分 得 分 得 分 评分人 一、单项选择(第1题～第60题。

选择一个正确的答案，将相应的字母填入题内的括号中。

每题1分，满分60分。

) 1.抵制不正之风靠( )。

A 、法律法规 B 、领导带头 C 、严于律已 D 、物质丰富 2.设备点检按设备管理的层次，可分为专业点检和日常点检，日常点检由( )。

A 、厂办负责组织实施 B 、生产科负责组织实施 C 、车间负责组织实施 D 、设备科负责组织实施 3.点检实施前的准备工作有( )。

A 、点检时间的确定、点检范围的确定、做好点检“五定”，编制四大标准、编制点检路线图、制订点检计划、编制点检检查表 B 、点检区域的划分、点检范围的确定、做好点检“五定”，编制四大标准、编制点检路线图、制订点检计划、编制点检检查表 C 、点检区域的划分、点检范围的确定、制订点检计划、编制点检检查表 D 、点检区域的划分、点检范围的确定、做编制点检检查表 4.下列关于职业技能的说法中，正确的是( )。

A 、掌握一定的职业技能，也就是有了较高的文化知识水平 B 、掌握一定的职业技能，就一定能履行好职业责任 C 、掌握一定的职业技能，有助于从业人员调高就业竞争力 D 、掌握一定的职业技能，就意味着有较高的职业道德素质 5.油压机操作时，不检查( )。

A 、压力表 B 、气路是否畅通或漏气 C 、螺栓是否松动 D 、外观 6.简易诊断法指主要采用便携式的简易诊断仪器，如( )对设备进行人工巡回监测。

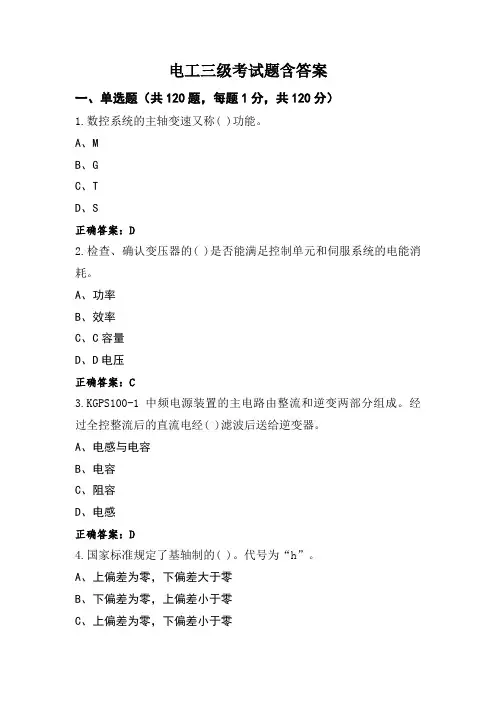

电工三级考试题含答案一、单选题（共120题，每题1分，共120分）1.数控系统的主轴变速又称( )功能。

A、MB、GC、TD、S正确答案：D2.检查、确认变压器的( )是否能满足控制单元和伺服系统的电能消耗。

A、功率B、效率C、C容量D、D电压正确答案：C3.KGPS100-1中频电源装置的主电路由整流和逆变两部分组成。

经过全控整流后的直流电经( )滤波后送给逆变器。

A、电感与电容B、电容C、阻容D、电感正确答案：D4.国家标准规定了基轴制的( )。

代号为“h”。

A、上偏差为零，下偏差大于零B、下偏差为零，上偏差小于零C、上偏差为零，下偏差小于零D、下偏差为零，上偏差大于零正确答案：C5.当锉刀拉回时，应( )，以免磨顿锉齿或划伤工件表面。

A、轻轻划过B、抬起C、拖回D、稍微抬起正确答案：D6.常见的可逆主电路连接方式有( )两种A、串联和反交叉连接B、并联和反交叉连接C、反并联和交叉连接D、并联和交叉连接正确答案：C7.在逻辑无环流可逆调速系统的逻辑运算电路中，逻辑切换指令延迟发出的时间主要由( )组成。

A、关断等待时间和触发等待时间B、触发导通时间C、触发等待时间D、关断等待时间正确答案：A8.单股导线连接时的绝缘层剥削长度为导线直径的( )倍左右。

A、10B、20C、70D、30正确答案：C9.FX系列PLC中，如果只有CJP而无EJP指令时，程序将执行( )指令。

A、NOPB、ENDC、OUTD、AND正确答案：A10.下列控制声音传播的措施中( )不属于消声措施。

A、使用个人防护用品B、使用吸声材料C、采用声波反射措施D、电气设备安装消声器正确答案：A11.选择电能表的规格就是选择电能表的额定( )和额定电压。

A、频率B、电流C、功率D、相位正确答案：B12.车床尾架体孔和顶尖套筒的配合种类为基本偏差( )A、gB、hC、fD、e正确答案：B13.接通机床的( )电源，做好随时按急停按钮的准备，以防“飞车”等事故。
