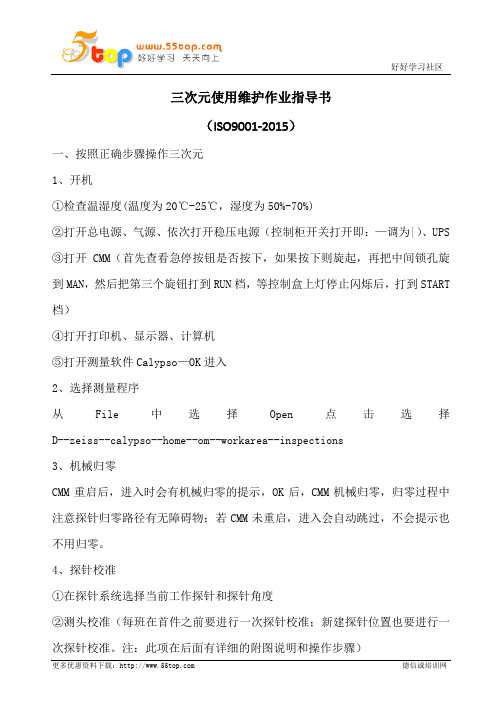

三次元使用维护作业指导书（ISO9001-2015）一、按照正确步骤操作三次元1、开机①检查温湿度(温度为20℃-25℃，湿度为50%-70%)②打开总电源、气源、依次打开稳压电源（控制柜开关打开即：—调为|）、UPS③打开CMM（首先查看急停按钮是否按下，如果按下则旋起，再把中间锁孔旋到MAN，然后把第三个旋钮打到RUN档，等控制盒上灯停止闪烁后，打到START 档）④打开打印机、显示器、计算机⑤打开测量软件Calypso—OK进入2、选择测量程序从File中选择Open点击选择D--zeiss--calypso--home--om--workarea--inspections3、机械归零CMM重启后，进入时会有机械归零的提示，OK后，CMM机械归零，归零过程中注意探针归零路径有无障碍物；若CMM未重启，进入会自动跳过，不会提示也不用归零。
4、探针校准①在探针系统选择当前工作探针和探针角度②测头校准（每班在首件之前要进行一次探针校准；新建探针位置也要进行一次探针校准。
注：此项在后面有详细的附图说明和操作步骤）5、运行程序点开运行工具，先选择清除实际值，再选择与当前工件测量程序相匹配的坐标系，然后选择输出所有特性。
如果只需测量程序某一些数据，则在元素里选择与这些数据计算相关的元素，点开运行工具，先选择清除实际值，再选择与当前工件测量程序相匹配的坐标系，然后选择输出选中特性即可。
（注：此项在后面有详细的附图说明和操作步骤）6、关机①将测头停在合适的位置（靠近支撑台一侧的后上角，一般要求Z轴不暴露光栅尺，且避免机器位于限位位置，即X、Y、Z的极限）②保存当前测量程序③退出Calypso④关闭计算机、显示器、打印机⑤按急停按钮，关掉CMM主机⑥依次关掉UPS、稳压电源⑦关掉总电源、总气源二、注意事项：1、上班前或开机时，需检查室内温度须在20℃-25℃之间，湿度保持在50-70%左右，使用前要注意室内湿度是否达标，防止损坏芯片。
测量员二次元影像测量仪-三次元测量仪-技术指导说明书【最新资料，WORD文档，可编辑修改】二次元影像测量仪、2.5次元测量仪、三次元测量仪---福尔创测量仪影像式FV-4030.3020.2010等三款全自动测量版三次元测量仪1、CNC电动桌面：（以软件功能控制工作台面，增加操作人员使用及操作上的方便性）三次元测量仪2、CNC自动测量：可按客户自行设定的程序自动测量出产品尺寸，测量值可自动转到Excel 生成统计报表。
三次元测量仪3、SPC数据转换（制程能力分析）：能将测量之数据输出至Excel进行分析。
东莞福尔创三次元测量仪4、AutoCAD中标准工程制图输入：可把AutoCAD中的标准工程制图直接输入到测绘仪软件的影像中，令AutoCAD工程图兴实际工件外形重迭进行对比，从而找出工件和工程制图的区别。
三次元测量仪5、图形输出到AutoCAD并自动摆正：可将按实时影像中按实际工件外形所描绘的图形按实际需要来自行设定基准并在传输过程中摆正。
三次元测量仪6、自动取线、取圆：无须以人工取线或圆，在某一范围内软件可自动捕捉到最精确的线或圆。
三次元测量仪7、自动多点画线、画圆：减少两点画线（画圆）造成的误差，更精确测量。
三次元测量仪8、扫描工件外形作为行动地图：以图原点（外形图）形式成为行动地图,若以鼠标则工作台会自动将你所点击的移动至画面中心点。
三次元测量仪9、JPEG图片输入：可输入先前拍照储存的JPEG图片兴实时影像中的实际工件进行重迭对比。
三次元测量仪10、乌瞰图：可观察工件的全图形并具有类似AutoCAD的缩放功能。
三次元测量仪11、在乌瞰全视图中进行标注：可以在乌瞰的全图中进行标注尺寸。
三次元测量仪12、自定义圆：可按客户需要自定义标准的图（由客户自行定义圆的圆心坐标、直径、半径）。
再以标准的圆和影像中的工件作重迭对比，从而找到工件与标准图形之间的误差。
三次元测量仪13、自定义线段：客户自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作重迭对比，从而找到工件与标准图形之间的误差。
二次元影像测量仪、2.5次元测量仪、三次元测量仪---福尔创测量仪影像式FV-4030.3020.2010等三款全自动测量版三次元测量仪1、CNC电动桌面：（以软件功能控制工作台面，增加操作人员使用及操作上的方便性）三次元测量仪2、CNC自动测量：可按客户自行设定的程序自动测量出产品尺寸，测量值可自动转到Excel生成统计报表。
三次元测量仪3、SPC数据转换（制程能力分析）：能将测量之数据输出至Excel进行分析。
东莞福尔创三次元测量仪4、AutoCAD中标准工程制图输入：可把AutoCAD中的标准工程制图直接输入到测绘仪软件的影像中，令AutoCAD工程图兴实际工件外形重迭进行对比，从而找出工件和工程制图的区别。
三次元测量仪5、图形输出到AutoCAD并自动摆正：可将按实时影像中按实际工件外形所描绘的图形按实际需要来自行设定基准并在传输过程中摆正。
三次元测量仪6、自动取线、取圆：无须以人工取线或圆，在某一范围内软件可自动捕捉到最精确的线或圆。
三次元测量仪7、自动多点画线、画圆：减少两点画线（画圆）造成的误差，更精确测量。
三次元测量仪8、扫描工件外形作为行动地图：以图原点（外形图）形式成为行动地图,若以鼠标则工作台会自动将你所点击的移动至画面中心点。
三次元测量仪9、JPEG图片输入：可输入先前拍照储存的JPEG图片兴实时影像中的实际工件进行重迭对比。
三次元测量仪10、乌瞰图：可观察工件的全图形并具有类似AutoCAD的缩放功能。
三次元测量仪11、在乌瞰全视图中进行标注：可以在乌瞰的全图中进行标注尺寸。
三次元测量仪12、自定义圆：可按客户需要自定义标准的图（由客户自行定义圆的圆心坐标、直径、半径）。
再以标准的圆和影像中的工件作重迭对比，从而找到工件与标准图形之间的误差。
三次元测量仪13、自定义线段：客户自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作重迭对比，从而找到工件与标准图形之间的误差。
XXXXXX有限公司三次元操作指引文件修订记录表编制部门XXX 批准/日期1、目的指导安全、正确操作蔡司CONTURA G2 三坐标测量机（以下简称三次元）获得准确的测量结果。
2、范围本工作指引适用于本公司三次元相关操作及使用、维护。
3、定义无4、职责测量员负责三次元的日常点检、保养、使用及输出测量数据。
5、内容5.1 工作环境：使用三次元之前先确认环境符合下面的要求以取得正确的测量数据及避免机器不必要的损耗。
温度：20℃±2℃湿度：55%±15%气压：4.8~5.2 par (无水、无油、无尘)5.2开机程序5.2.1每日开机前用无尘布醮无水酒精擦拭大理石平台上空气垫导轨的外露部分。
5.2.2打开控制盒紧急停止开关，一键启动三次元（按下控制盒左侧的按钮），机器开始自检，机器控制盒面板和探头上的指示灯开始闪烁，指示灯停止闪烁后自检完成。
5.2.3打开电脑双击Calypso 图标启动软件，屏幕上出现登录对话框后点击确定开始登录。
5.2.4当桌面出现将测量机移到安全位置对话框时先确认三次元工作台面上没有可能碰撞探头，测针的阻碍物后点击确定，将三次元的X、Y、Z三轴归零。
机器归零后在Windows桌面上将出现三个工作界面：G2、状态窗口和Calypso user Desk。
在三编制部门XXX 批准/日期附件：三次元保养规范步骤具体描述图示备注1 工作环境使用三次元之前先确认环境符合下面的要求以取得正确的测量数据及避免机器不必要的损耗2 工作环境：温度、湿度温度：18~22℃湿度：40%~70%RH3 工作环境：气压气压：4.8~5.2Bar(无水、无尘、无油)4 工作台面工作台面保持清洁，不允许摆放工件、辅具或其他物品，以免在开机或操作过程中发生碰撞或磨损工作台面（特别注意气浮导轨接触面，不允许有任何工件、辅具或其他物品接触！）5 日常保养：气浮导轨、陶瓷横梁每日开机前用无尘布蘸无水酒精擦拭大理石平台上气浮导轨和陶瓷横梁部位（注意：必须往一个放向擦拭）编制部门XXX 批准/日期6 日常保养：陶瓷纵梁、玻璃光栅尺每日开机前用无尘布蘸无水酒精擦拭陶瓷纵梁（注意：擦拭时往一个方向擦拭，不能触碰陶瓷纵梁上的玻璃光栅尺）7 日常检查：电子元件检查各电器连接处接口是否正常连接，有无松动，散热器是否正常工作，运行时有无异响等现象。
目 录引言 (3)第一章 概述 (4)1.1量测软件的特点 (5)1.2 量测软件简介 (5)1.3安装量测软件 (6)1.4 量测软件卸载 (13)第二章 仪器连线设定 (14)2.1 Counter连线设定 (15)2.2 脚踏开关连线设定.................................................................................. . (16)2.3 CCD连线设定 (17)第三章 量测功能使用 (19)3.1 点 (20)3.2 线 (20)3.3点线距 (21)3.4平行线距 (22)3.5角度 (22)3.6弧 (23)3.7回归圆 (24)3.8两圆心距 (24)3.9曲线 (25)3.10 矩形 (26)3.11中分线 (26)3.12两个圆交点 (27)3.13 线圆交点 (28)3.14探针量测内外点线距 (28)3.15探针量测两内面点线距 (29)3.16探针量测两外面点线距 (30)3.17探针量测外圆 (30)3.18探针量测内圆 (31)3.19探针量测高 (32)3.20探针量测侧面平面度 (32)3.21探针量测正面平面度 (33)第四章 定位功能使用 (34)4.1 回机械原点 (35)4.2 单点平移 (35)4.3 摆正 (35)第五章 汇出功能使用 (37)5.1 汇出到Word (38)5.2 汇出到Excel (38)5.3 汇出AUTOCAD及Dxf文档的保存..................... . (39)5.4 直接打印 (39)5.5 预览全部、放大、缩小等功能 (40)第六章设定及校正功能的使用 (41)6.1 表头设定 (42)6.2 语言的切换 (42)6.3 帮助文件 (43)6.4 X轴校正 (44)6.5 Y轴校正 (45)6.6 Z轴校正 (45)第七章其它功能的使用 (46)7.1 单位切换 (47)7.2量测及影像图片保存 (47)第八章 SPC统计功能的使用 (49)8.1 数据收集 (50)8.2SPC图表介绍 (51)8.3Excel汇出 (53)引 言本量测软件专门为你的精密光学测量仪器的量测效率、检测精度，快速提供你待测工件的尺寸及坐标关系而设计的。
