三次元的介绍及操作方法一、三次元的介绍三次元一指三坐标测量机，它是指在一个六面体的空间范围内，能够表现几何形状、长度及圆周分度等测量能力的仪器，又称为三坐标测量仪或三坐标量床。
三坐标测量仪可定义为“一种具有可作三个方向移动的探测器，可在三个相互垂直的导轨上移动，此探测器以接触或非接触等方式传送讯号，三个轴的位移测量系统（如光学尺）经数据处理器或计算机等计算出工件的各点坐标(X、Y、Z)及各项功能测量的仪器”。
三坐标测量仪的测量功能应包括尺寸精度、定位精度、几何精度及轮廓精度等。
三次元示意图二、三次元的原理三次元坐标系统就像一个立体的地图，地图的上缘由左到右标示着 A B C D ….等区分，地图的左缘由上到下标示着由 1 2 3 4 ….等区分再加上海拔高度的标示，这字母/数字/高度的结合就称作三坐标，相对于此立体地图来说，此三坐标的结合就能清楚地在地图上显示出所代表的位置点。
其作业原理跟手指搜索地图坐标的原理很相似，由三个轴向形成量床的坐标系统，由探头来量测工件的位置点，每个量测点在工件的坐标上都是独一无二的位置。
所以三次元量床就是结合这些量测的点来形成工件的几何元素，且每一元素都代表着在工件上的每一个相关位置。
名称解析：几何元素：绝大部分的工件都是加工后，由几个简单的几何元素所组成的。
主要的元素（点，线，圆孔，平面，圆柱，圆锥球等等）都被称为几何元素。
可量测的几何元素：即可用接触探头直接碰触到这些几何元素的表面的为可量测的几何元素。
需建立的几何元素：即距离，对称线（点），交点，角度，投影面等这些几何元素就称之为需建立的几何元素。

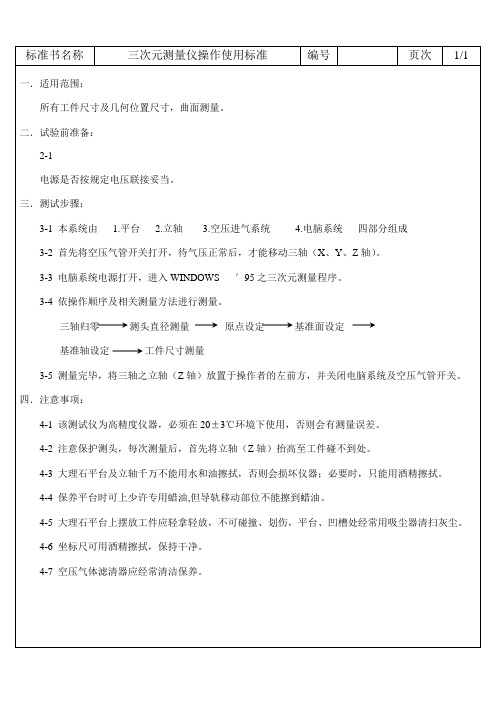

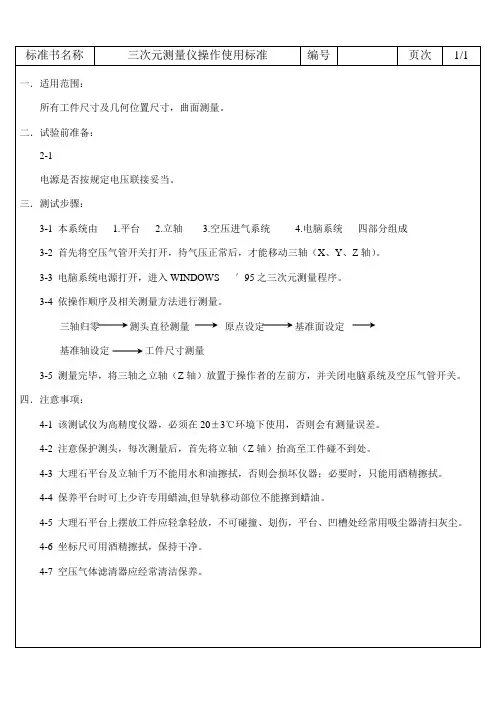

三、三次元操作步骤1.建立三坐标（系统会默认一个三坐标）2.用标准件对坐标进行校验。
3.在量测工件上选取几何元素。
4.对几何元素进行量测。
5.收集数据信息。
四、操作注意事项1．以探针去碰触工件时应尽可能与工件的被测量面保持垂直的方向。
图1图2正确有效的使用探针来碰触量测工件，可以避免掉许多量测上不必要的误差的产生。
3次元测量仪详细使用方法3D测量仪是一种用于测量物体的三维形状和尺寸的设备。
它可以通过捕捉物体的表面信息，并将其转化为三维模型，从而提供精确的测量结果。
本文将详细介绍3D测量仪的使用方法。
一、准备工作在使用3D测量仪之前，需要进行一些准备工作。
首先，确保测量仪的电源正常连接，并且设备的各个部件完好无损。
其次，检查测量区域是否整洁，以确保不会对测量结果产生干扰。
最后，确保测量仪与计算机连接正常，并安装了相应的驱动程序和软件。
二、测量操作步骤1. 启动测量软件在计算机上启动测量软件，并确保与测量仪的连接正常。
根据软件界面的提示，选择相应的测量模式和参数设置。
2. 放置被测物体将被测物体放置在测量区域内。
确保物体表面光滑且无遮挡物，以获得准确的测量结果。
如果被测物体较大或重，可以使用支架或夹具固定物体，以避免移动或倾斜。
3. 选择测量方式根据被测物体的形状和尺寸，选择合适的测量方式。
常见的测量方式包括点云测量、激光测距和光栅测量。
根据实际情况，选择最适4. 开始测量根据软件界面的指引，开始进行测量操作。
通常情况下，需要在被测物体的不同位置进行测量，以获取全面的数据。
在每次测量时，保持手持测量仪的稳定，并保持一定的测量距离和角度。
5. 数据处理与分析完成测量后，测量仪会将采集到的数据传输到计算机上进行处理和分析。
根据需要，可以使用软件提供的功能对数据进行滤波、配准和拟合等处理操作，以获得更精确的测量结果。
6. 结果输出与记录测量软件通常会将处理后的结果以图形或数据的形式输出。
可以将结果保存到计算机中，并进行记录和备份。
在输出结果时，要注意选择合适的文件格式和参数设置，以满足后续的使用需求。
三、注意事项1. 在进行测量时，要避免强光照射到测量区域，以免干扰测量仪的工作。
2. 使用测量仪时要轻拿轻放，避免碰撞和摔落，以免损坏设备。
3. 在使用过程中，要时刻关注测量仪和计算机的工作状态，确保连接和传输的正常进行。
⑤ 连接区域⑥ 显示装置(LCD)⑦ 输出连接器⑫ 调节螺钉⑬ 电池盖■ 显示装置(LCD)⑭ [HOLD]键⑮ [ZERO/ABS]键⑯ [PRESET]键⑰ [in/mm]键（仅限in/mm产品）⑱ 符号显示⑲ 功能锁定显示⑳ 保持显示㉑ 低电压显示㉒ INC显示㉓ 预设显示㉔ 单位显示按键操作图标目录1. 部件名称 (1)2. 安装电池 ..............................................................第1页3. 使用注意事项 ..........................................................第2页4. 基准点设置 ............................................................第2页5. 测量方法 ..............................................................第2页6. 按键功能 ..............................................................第2页7. 功能锁定功能（防止意外操作） ............................................第2页8. 错误和故障排除 ........................................................第3页9. 测量头和接长杆的安装/拆卸方法 ........................................第3页10. 规格 ..................................................................第3页11. 输出功能 ..............................................................第3页12. 选件 ..................................................................第3页13. 非现场维修（收费） (3)■ 测力• 使用棘轮锁定装置确保测力一致。
新杉本贸易教您使用日本三丰游标卡尺的方法：游标卡尺是工业上常用的测量长度的仪器，它由尺身及能在尺身上滑动的游标组成，如图2．3－1所示。
若从背面看，游标是一个整体。
游标与尺身之间有一弹簧片（图中未能画出），利用弹簧片的弹力使游标与尺身靠紧。
游标上部有一紧固螺钉，可将游标固定在尺身上的任意位置。
尺身和游标都有量爪，利用内测量爪可以测量槽的宽度和管的内径，利用外测量爪可以测量零件的厚度和管的外径。
深度尺与游标尺连在一起，可以测槽和筒的深度。
尺身和游标尺上面都有刻度。
以准确到0．1毫米的游标卡尺为例，尺身上的最小分度是1毫米，游标尺上有10个小的等分刻度，总长9毫米，每一分度为0．9毫米，比主尺上的最小分度相差0．1毫米。
量爪并拢时尺身和游标的零刻度线对齐，它们的第一条刻度线相差0．1毫米，第二条刻度线相差0．2毫米，……，第10条刻度线相差1毫米，即游标的第10条刻度线恰好与主尺的9毫米刻度线对齐，如图2．3－2。
当量爪间所量物体的线度为0．1毫米时，游标尺向右应移动0．1毫米。
这时它的第一条刻度线恰好与尺身的1毫米刻度线对齐。
同样当游标的第五条刻度线跟尺身的5毫米刻度线对齐时，说明两量爪之间有0．5毫米的宽度，……，依此类推。
在测量大于1毫米的长度时，整的毫米数要从游标“0”线与尺身相对的刻度线读出。
游标卡尺的使用用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。
如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这件规定方法与数轴的规定一致，原点以右为正，原点以左为负）。
测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数，如图2．3－3所示。
游标卡尺的读数读数时首先以游标零刻度线为准在尺身上读取毫米整数，即以毫米为单位的整数部分。
然后看游标上第几条刻度线与尺身的刻度线对齐，如第6条刻度线与尺身刻度线对齐，则小数部分即为0．6毫米（若没有正好对齐的线，则取最接近对齐的线进行读数）。
