二次元操作指导书二次元操作指导书1. 二次元使用的基本参数1.1 二次元的型号：VMS2501.2 二次元的测量行程：250x150x2001.3 二次元的全机尺寸：1 000x650x16501.4 二次元的测量精度：（3+L/200)um1.5 二次元的机台称重：30kg1.6 二次元使用环境：电源供给：110V~220V±10% 50/60HZ使用温度：20±5°C使用湿度：45%-75%2. 目的确保产品数据的准确性以及二次元使用方法的规范性。
3.操作步骤3.1 首先拿无水酒精，用无尘布将二次元工作台面、电脑、二次元玻璃平面、镜头等其它位置擦拭干净，保持时时清洁3.2 然后检查二次元X轴、Y轴的运行轨道是否润滑，Z轴探头是否正常。
3.3 保养及检查OK后，先打开测量仪的主机箱电源开关和显示器的电源开关，再打开二次元电源开关ON/OFF和Toplamp/Bottomlamp，接着在电脑桌面上找到OVM测量软件，然后双击此测量软件图标，打开进入测量软件，方可测量。
3.4 根据图纸、产品形状与测量基准，选择相应的测量治具。
在我们选择测量治具时，治具不要有利角，以免划伤二次元的玻璃平面；测量时，产品要固定牢固，测量的光线度要调清晰，目视测量基准线的时候要保持平视；用探头测量时，Z轴下降力度要均匀，速度不要太快，将投影出来的产品线条调到最清晰状态即可开始测量；测量时，移动X轴和Y轴用力要均匀，防止测量工件移位导致测量误差。
3.5 最后我们测量完成时，保存和记录好测量数据，将二次元工作台面清理干净，X轴、Y轴调回到它们的机械原点，以免灰尘进入轨道。
3.6 二次元关机顺序，先关掉侧脸软件，再将二次元测量照明灯和电源关掉，最后将电脑关掉，并且断开测量设备上的电源。
4.注意事项4.1 测量过程中，产品或治具在运用时要轻拿轻放。
4.2 X、Y、Z轴的摇柄在操作是不要太用力，以免机器内部损坏。
文件类型 三级文件三次元测量仪操作指导书生效日期2020.08.02页数4状态执行1. 目的为确保三次元测量的稳定性以及产品量测的准确性和延长仪器的使用寿命，特制定本操作规程2.工作环境条件：环境温度为23±3℃；环境相对湿度为40%-60%；电源：220V ±10V 50HZ ； 压缩空气输入压力：0.4MPa ～0.6MPa 。
压缩空气中不能含有油、水、杂质；周围无腐蚀性介质，无较强的空气对流；周围无振动、无较强的磁场干扰。
3、主机构成坐标测量机由测量机主机、控制系统、测头测座系统、计算机（测量软件）几部分组成。
3、工作方法3.1 测量机启动前的准备3.1.1、检查机器的外观及机器导轨是否有障碍物，电缆及气路是否连接正常； 3.1.2、对导轨及工作台面进行清洁；主机控制系统计算机测量软件测头3.1.3、检查温度、气压、电压、地线等是否符合要求，对前置过滤器、储气罐、除水机进行放水检查；3.1.4、以上条件都具备后，接通UPS、除水机电源，打开气源开关。
3.2测量机系统启动3.2.1、打开计算机电源，启动计算机，打开测头控制器电源；3.2.2、打开控制系统电源，系统进入自检状态（操纵盒所有指示灯全亮）；3.2.3、待系统自检完毕，点击PC-DMIS 软件图示，启动软件系统；3.2.4、冷开机时，软件视窗会提示进行回机器零点的操作。
此时将操纵盒的“加电”键（右下角）按下，接通驱动电源，点击“确认”键，测量机进入回机器零点过程，三轴依据设定程序依次回零点；3.2.5、回机器零点过程完成后，PC-DMIS 进入正常工作界面，测量机进入正常工作状态。
3.3 测量机系统关闭3.3.1、关闭系统时，首先将Z 轴运动到安全的位置和高度，避免造成意外碰撞；3.3.2、退出PC-DMIS 软件，关闭控制系统电源和测座控制器电源；3.3.3、关闭计算机电源，UPS、除水机电源，关闭气源开关。
3.4、电脑软件操作步骤详见三次元操作手册内软体PC-DMIS 操作说明.4、三次元操作注意事项4.1、开机时主机和计算机的开机顺序会影响计算机的通讯初始化设置，所以务必请用户严格按照上述开机顺序进行。
文件名称二次元影像仪测量仪作业指导书页次第2 页共 7页发行日期2018.01.20编制审核批准6、软件操作界面说明6.像素校正6.1第一次使用软件或机器进行测量时, 或镜头的倍率变化后, 一定要进行像素校正。
像素校正的目的是为了让测量结果更准确。
6.2像素校正必须符合以下条件:6.2.1镜头的倍率不变;6.2.2必须使用圆测量工具6.2.3校正的顺序必须是: 沿影像区的四个角落, 顺时针或逆时针校正。
6.2.4圆不能太大, 也不太小, 占屏幕的 1/8 最好。
文件名称二次元影像仪测量仪作业指导书页次第3 页共 7页发行日期2018.01.20编制审核批准6.3像素校正的步骤如下: (校正顺序以右下－右上－左上－左下为例)6.3.1将校正片放在工作台上, 对焦清晰后, 移动X,Y轴找到校正片上的某一圆, 先将圆移到画面的右下方, 在影像窗口弹右键, 在弹出的菜单中, 选择＂像素校正＂(状态提示栏将显示: 像素校正, 第1次)后, 然后用鼠标左键在圆的中间单击一下（如图一）。
6.3.2状态栏上会显示,”像素校正, 第2步”, 移动Y轴, 将此圆移到影像区的右上方（如图二）, 然后用鼠标右键在圆的中间单击一下, 完成测量.6.3.3状态栏上会显示,”像素校正, 第3步”, 移动X轴, 将此圆移到影像区的左上方（如图三）, 然后用鼠标右键在圆的中间单击一下,完成测量。
6.3.3状态栏上会显示,”像素校正, 第4步”, 移动Y轴, 将此圆移到影像区的左下方（如图四）, 然后用鼠标右键在圆的中间单击一下, 完成测量。
图一图二文件名称二次元影像仪测量仪作业指导书页次第4 页共 7页发行日期2018.01.20编制审核批准图三图四6.3.4此时, 会弹出如下对话框, 保存像素校正的数据。
这里输入的名称要注意了, 一定要输入数字, 如:0.7、1.0、2.0、2.5等等, 不能输入字符之类的, 如 A0.7x,等等, 因为软件中要这个数据去计算影像的屏幕放大倍率。
测量员二次元影像测量仪-三次元测量仪-技术指导说明书【最新资料，WORD文档，可编辑修改】二次元影像测量仪、2.5次元测量仪、三次元测量仪---福尔创测量仪影像式FV-4030.3020.2010等三款全自动测量版三次元测量仪1、CNC电动桌面：（以软件功能控制工作台面，增加操作人员使用及操作上的方便性）三次元测量仪2、CNC自动测量：可按客户自行设定的程序自动测量出产品尺寸，测量值可自动转到Excel 生成统计报表。
三次元测量仪3、SPC数据转换（制程能力分析）：能将测量之数据输出至Excel进行分析。
东莞福尔创三次元测量仪4、AutoCAD中标准工程制图输入：可把AutoCAD中的标准工程制图直接输入到测绘仪软件的影像中，令AutoCAD工程图兴实际工件外形重迭进行对比，从而找出工件和工程制图的区别。
三次元测量仪5、图形输出到AutoCAD并自动摆正：可将按实时影像中按实际工件外形所描绘的图形按实际需要来自行设定基准并在传输过程中摆正。
三次元测量仪6、自动取线、取圆：无须以人工取线或圆，在某一范围内软件可自动捕捉到最精确的线或圆。
三次元测量仪7、自动多点画线、画圆：减少两点画线（画圆）造成的误差，更精确测量。
三次元测量仪8、扫描工件外形作为行动地图：以图原点（外形图）形式成为行动地图,若以鼠标则工作台会自动将你所点击的移动至画面中心点。
三次元测量仪9、JPEG图片输入：可输入先前拍照储存的JPEG图片兴实时影像中的实际工件进行重迭对比。
三次元测量仪10、乌瞰图：可观察工件的全图形并具有类似AutoCAD的缩放功能。
三次元测量仪11、在乌瞰全视图中进行标注：可以在乌瞰的全图中进行标注尺寸。
三次元测量仪12、自定义圆：可按客户需要自定义标准的图（由客户自行定义圆的圆心坐标、直径、半径）。
再以标准的圆和影像中的工件作重迭对比，从而找到工件与标准图形之间的误差。
三次元测量仪13、自定义线段：客户自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作重迭对比，从而找到工件与标准图形之间的误差。
实用标准文案MVP系列影像座标测量仪用户手册目录前言 (2)1.仪器规格及技术参数 (3)1.1影像测量仪具体规格及参数 (3)1.2仪器所需电脑推荐配置 (3)2.仪器工作原理及结构 (4)2.1工作原理 (4)2.2仪器总体结构 (4)3.仪器安装 (7)3.1仪器使用环境 (7)3.2仪器的安装方法 (7)4.仪器的使用方法 (8)5.仪器的维护和保养 (8)6.仪器成套性 (9)7.售后服务 (9)8．常见问题 (10)前言MVP系列影像座标测量仪是集光学、精密机械、电子、计算机于一体的精密高效测量仪器。
它是一种由高分辨率CCD彩色摄像机、连续变倍物镜、电脑、精密光学尺、高精度工作台与测量软件等组成的高精度、高效率的视频测绘系统。
以二维测量为主，也可作为三维视频测量系统，可轻易实现测量、检验、校准、逆向工程等目的，被广泛应用于各种行业。
如：电子元件、精密模具、刀具、弹簧、导电橡胶、油封止阀、照相机零件、脚踏车零件、汽车零件、PCB加工等，也可用于教学、科研、产品研发等领域。
1．仪器的规格及技术参数1.1 MVP系列影像坐标测量仪技术参数备注：M-手动A-自动1.2系列影像坐标测量仪电脑标准配置（M/A推荐）2. 仪器工作原理及结构2.1 工作原理：影像座标测量仪是通过连续变倍物镜、彩色CCD，通过轮廓透射光或表面光照明将被测工件放大后成像在显示器上的影像放大测量系统。
利用专业测量软件对精密光学尺传输的数据和实时影像画面进行图像数据处理，由操作者使用鼠标或键盘在电脑上进行快速描边、标注测量。
2.2MVP系列仪器总体结构(如图一所示)图1 MVP系列影像式测量仪2.2.1影像式测量仪主要有支撑部分、视频部分、工作台部分及照明部分。
2.2.2 支撑部分包括大理石底座(3)、大理石立柱(13)，机台机架(2)；2.2.3 视频部分包括Z轴升降组(9)，镜头(6)，CCD(7)，上灯(5)通过软件灯光控制区，手动机台旋转Z轴手轮组（12）电动机台点击软件运动区,可实现对不同高度工件的测量；2.2.4工作台部分包括大理石上层工作台（1）,工作台玻璃(2),底灯(3),工作台中层(6)，V 型导轨（5），X轴传动组（8），Y轴传动组（9），,电动机台通过软件控制运动区或手动机台通过旋转X/Y轴开合手柄（4）可以快速的移动定位工作台。
1 目的保障三次元测量仪计量精度时刻达到国际标准，能保证测量时顺利进行检验测工作。
2 适用范围适用于品质部指定人员操作过程。
3 操作要求3．1 使用前应仔细检查仪器各部分是否完好全面，应对仪器作以下几项检查。
3．1．1 工作测量仪是否准备就绪。
电源打开（保证220V±2V）。
空气阀门开关打开4㎏/㎝（0.4Mpa）。
ABS执行完成，且TS连接绿灯亮起。
3．1．2 电脑是否准备就绪。
Bring系列，tDongle是否插好UC Board线是否接好。
PH9线是否接在Coml Port上。
PH9 DIP SW:1和3往上OFF,其余往下ON（DOS＋Windows）。
2和3往下OFF,其余往下ON（Windows）。
BH-V系列:Dongle（Keypro）是否插好,U DL Board线是否接好。
3．1．3 软件体定Bring系列：在C：\Cosmos\Ini\Mctrlwin.ini内。
检查【RtpDev03】项目：Comport=ComlBaudrate=6（Dos+ Windows）7（Windows）在C：\Cosmos\Exe\Ucdbw.inf内。
检查IRQNUM与COM-UC板上的设定，是否吻合。
3．2 检查测量仪平台前后、上下、左右运行空间位置，应无干涉测量运行的其它物质，气管和连接无牵扯阴碍测量顺利运作。
3．3 开启电脑主机和显示器自动入到Windows运行状态。
3．4 轻握X（主轴）轴测头上部附有胶质的位置，试运行工作测量仪的X（左、右）Y（前、后）Z（上、下）工作测量轴，应轻滑顺手。
OK后轻拧三轴微调部位的紧锁开关，使其处于静止状态。
3．5 将需测量的物件擦拭干净，清理孔、缝内的杂质、残渣。
3．6 摆好需测量物件，使其处于测量仪可测范围，运行电脑进入Geopak-Window软件，设定参数后开始依照图面尺寸位置和标准进行测量。
4 注意事项4．1三次元测量仪为高度贵重和精密仪器，在开启电源、气压、和紧锁开关前，绝不可以用手推动。
二次元影像测量仪、2.5次元测量仪、三次元测量仪---福尔创测量仪影像式FV-4030.3020.2010等三款全自动测量版三次元测量仪1、CNC电动桌面：（以软件功能控制工作台面，增加操作人员使用及操作上的方便性）三次元测量仪2、CNC自动测量：可按客户自行设定的程序自动测量出产品尺寸，测量值可自动转到Excel生成统计报表。
三次元测量仪3、SPC数据转换（制程能力分析）：能将测量之数据输出至Excel进行分析。
东莞福尔创三次元测量仪4、AutoCAD中标准工程制图输入：可把AutoCAD中的标准工程制图直接输入到测绘仪软件的影像中，令AutoCAD工程图兴实际工件外形重迭进行对比，从而找出工件和工程制图的区别。
三次元测量仪5、图形输出到AutoCAD并自动摆正：可将按实时影像中按实际工件外形所描绘的图形按实际需要来自行设定基准并在传输过程中摆正。
三次元测量仪6、自动取线、取圆：无须以人工取线或圆，在某一范围内软件可自动捕捉到最精确的线或圆。
三次元测量仪7、自动多点画线、画圆：减少两点画线（画圆）造成的误差，更精确测量。
三次元测量仪8、扫描工件外形作为行动地图：以图原点（外形图）形式成为行动地图,若以鼠标则工作台会自动将你所点击的移动至画面中心点。
三次元测量仪9、JPEG图片输入：可输入先前拍照储存的JPEG图片兴实时影像中的实际工件进行重迭对比。
三次元测量仪10、乌瞰图：可观察工件的全图形并具有类似AutoCAD的缩放功能。
三次元测量仪11、在乌瞰全视图中进行标注：可以在乌瞰的全图中进行标注尺寸。
三次元测量仪12、自定义圆：可按客户需要自定义标准的图（由客户自行定义圆的圆心坐标、直径、半径）。
再以标准的圆和影像中的工件作重迭对比，从而找到工件与标准图形之间的误差。
三次元测量仪13、自定义线段：客户自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作重迭对比，从而找到工件与标准图形之间的误差。
实用标准文案MVP系列影像座标测量仪用户手册目录前言 (2)1.仪器规格及技术参数 (3)1.1影像测量仪具体规格及参数 (3)1.2仪器所需电脑推荐配置 (3)2.仪器工作原理及结构 (4)2.1工作原理 (4)2.2仪器总体结构 (4)3.仪器安装 (7)3.1仪器使用环境 (7)3.2仪器的安装方法 (7)4.仪器的使用方法 (8)5.仪器的维护和保养 (8)6.仪器成套性 (9)7.售后服务 (9)8．常见问题 (10)前言MVP系列影像座标测量仪是集光学、精密机械、电子、计算机于一体的精密高效测量仪器。
它是一种由高分辨率CCD彩色摄像机、连续变倍物镜、电脑、精密光学尺、高精度工作台与测量软件等组成的高精度、高效率的视频测绘系统。
以二维测量为主，也可作为三维视频测量系统，可轻易实现测量、检验、校准、逆向工程等目的，被广泛应用于各种行业。
如：电子元件、精密模具、刀具、弹簧、导电橡胶、油封止阀、照相机零件、脚踏车零件、汽车零件、PCB加工等，也可用于教学、科研、产品研发等领域。
1．仪器的规格及技术参数1.1 MVP系列影像坐标测量仪技术参数备注：M-手动A-自动1.2系列影像坐标测量仪电脑标准配置（M/A推荐）2. 仪器工作原理及结构2.1 工作原理：影像座标测量仪是通过连续变倍物镜、彩色CCD，通过轮廓透射光或表面光照明将被测工件放大后成像在显示器上的影像放大测量系统。
利用专业测量软件对精密光学尺传输的数据和实时影像画面进行图像数据处理，由操作者使用鼠标或键盘在电脑上进行快速描边、标注测量。
2.2MVP系列仪器总体结构(如图一所示)图1 MVP系列影像式测量仪2.2.1影像式测量仪主要有支撑部分、视频部分、工作台部分及照明部分。
2.2.2 支撑部分包括大理石底座(3)、大理石立柱(13)，机台机架(2)；2.2.3 视频部分包括Z轴升降组(9)，镜头(6)，CCD(7)，上灯(5)通过软件灯光控制区，手动机台旋转Z轴手轮组（12）电动机台点击软件运动区,可实现对不同高度工件的测量；2.2.4工作台部分包括大理石上层工作台（1）,工作台玻璃(2),底灯(3),工作台中层(6)，V 型导轨（5），X轴传动组（8），Y轴传动组（9），,电动机台通过软件控制运动区或手动机台通过旋转X/Y轴开合手柄（4）可以快速的移动定位工作台。
1.0目的:
为规范三次元的操作，确保测量数据的准确度。
2.0范围:
适用于本公司三次元的操作。
3.0职责:
由相关三次元的操作使用人员执行。
4.0内容
4.1使用环境：
4.1.1检定温度：20±1℃，温度变化：＜0.5/h℃,仪器平衡温度时间：48H。
4.1.2室内相对湿度应控制在55﹪-65﹪之间。
4.1.3因测量机对静电和灰尘的影响特别敏感，故地面和墙面的设计应充分考虑防尘，抗静电。
并在
清洁时不得扬起灰尘。
4.2仪器特性：
4.2.1量程：X＝400mm,Y＝500mm,Z＝300mm。
4.2.2分辨率为：0.5um。
4.2.3测量不确定度：单轴：（2.3+L/300）um
空间：(2.8+L/250)um。
4.3基本操作：
4.3.1开机。
打开主机电源.
4.3.2在计算机的Windows桌面上用鼠标双击“AC-CMIS”快捷按钮,即可进入AC-DMIS基本软件的操
作界面。
4.3.3被测产品用治具固定好，摆正产品。
4.3.4点击菜单栏的坐标系进行初始化。
4.3.5点击工具栏的测针按钮,选取适当的测针。
4.3.6按照测量图纸的要求进行采点,作出所需的元素。
4.3.7根据需要,利用工具栏的公差按钮,由多个元素求出所需的形状公差或位置公差。
4.3.8保存并记录所需的数据.
分发部门:□总经理□管代□行政□资材□工程□工模□装配■品质部□喷印□市场□塑胶。
一、目的：使操作员能熟练掌握仪器的使用操作步骤；二、适用范围：2.1 二次元影像测量仪，设备型号：YVM-3020BSPC。
2.2 适用于本公司相关型号的仪器。
2.3 生产厂商：三、定义：略四、职责：4.1 操作员：仪器之使用与日常保养， 仪器之测试与管理。
五、作业内容：5.1仪器介绍1）彩色CCD摄像机照5）焦距调节手柄2）倍数调节钮6）软件控制界面3）样品放置台7）上光镜4）Y轴转动手柄8）X轴转动手柄二次元影像测量仪操作指导书2 57 3 14865.2软件的运用5.2.1打开运用软件。
5.2.2点功能：此功能用来测量点的坐标，在量测功能内选择点的功能，在工件上找到所需的点，然后按下空格键，在软件内即可看到你所取的点，在结果栏位内会看到点所在的坐标。
5.2.3线功能：此功能用来测量两点之间线段的长度，在量测功能内选择线功能，在工件上找到所需的第一个点，按下空格键，再在工件上找到所需第二个点，按下空格键，在软件内即可看到你所取的线，在结果栏位内可看到线所在的起点、终点坐标，垂直距，水平距，长度等参数的显示。
（说明：在取点时可在“点数”栏位内对点数进行更改，以达到多取点）5.2.4点线距功能：此功能用来测量一个点或是一条边到另一条边的距，在量测功能内选择点线距的功能，在工件的一条边或者是一个点上找到所需的第一个点，再在工件的另一条便上找到所需第二个点和第三点，在软件内即可看到所取得点线距，在结果栏位内会看到点线距所在的起点、终点坐标，垂直距、水平距等参数的显示。
5.2.5平行线距功能：此功能用来测量一条边到另一条边的距离，在量测功能内选择平行线距的功能，在工件的一条边上找到所需的第一个点和第二个点，再在工件的另一条边上找到所需第三个点和第四点，在软件内即可看到所取的平行线距，在结果栏位内可看到平行线距所在的平均距、最大距、最小距、平行度等参数的显示。
（说明：在取点时可在“点数”栏位内对点数进行更改，以达到多取点）5.2.6角度功能：此功能用来测量一条边到另一条边所组成的角度，在量测功能内选择角度的功能，在工件的一条边上找到所需的第一个点和第二个点，再在工件的另一条边上找到所需第三个点和第四点，在软件内即可看到所取的角度，在结果栏位内可看到角度所在的角度、180度补角、360度补角、交点所有坐标等参数的显示。
二次元、三次元操作指导及故障诊断方法二次元影像测量仪跟三次元测量机都是用来测量数据用的，下面先对二次元、三次元的操作进行简单的介绍：二次元影像测量仪、三次元测量机操作指导影像式FV-4030.3020.2010等三款全自动测量版三次元测量机1：CNC电动桌面：（以软件功能控制工作台面，增加操作人员使用及操作上的方便性）三次元测量机2：CNC自动测量：可按客户自行设定的程序自动测量出产品尺寸，测量值可自动转到Excel生成统计报表。
三次元测量机3：SPC数据转换（制程能力分析）：能将测量之数据输出至Excel 进行分析。
QSmart SPC软件三次元测量机4：AutoCAD中标准工程制图输入：可把AutoCAD中的标准工程制图直接输入到测绘仪软件的影像中，令AutoCAD工程图兴实际工件外形重叠进行对比，从而找出工件和工程制图的区别。
三次元测量机5、图形输出到AutoCAD并自动摆正：可将按实时影像中按实际工件外形所描绘的图形按实际需要来自行设定基准并在传输过程中摆正。
三次元测量机6：自动取线、取圆：无须以人工取线或圆，在某一范围内软件可自动捕捉到最精确的线或圆。
三次元测量机7：自动多点画线、画圆：减少两点画线（画圆）造成的误差，更精确测量。
三次元测量机8、扫描工件外形作为行动地图：以图原点（外形图）形式成为行动地图,若以鼠标则工作台会自动将你所点击的移动至画面中心点。
三次元测量机9：JPEG图片输入：可输入先前拍照储存的JPEG图片兴实时影像中的实际工件进行重迭对比。
三次元测量机10：乌瞰图：可观察工件的全图形并具有类似AutoCAD的缩放功能。
三次元测量机11：在乌瞰全视图中进行标注：可以在乌瞰的全图中进行标注尺寸。
三次元测量仪12、自定义圆：可按客户需要自定义标准的图（由客户自行定义圆的圆心坐标、直径、半径）。
再以标准的圆和影像中的工件作重叠对比，从而找到工件与标准图形之间的误差。
三次元测量机13、自定义线段：客户自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作重叠对比，从而找到工件与标准图形之间的误差。
三次元操作指导书
一、目的：将三次元操作方法及顺序书面化描述以指导操作员正确操作，并防止错误检测导致批量异常及设备损坏。
二、范围：本厂品质部所属的三次元的操作测量和维护保养；
三、方法：
1.打开空压机，检测三次元左侧的的气压表，显示达到0.5SMC以上，方可执行后续步骤；
2.打开三次元电脑，然后开启三次元电源开关；
3.从电脑中联机PC-DMIS,等待30秒后，当PC-DMIS显示屏打开时，检测测头控制器上的MACH、左右键、前后键、上下键、PROBE ENABLE、RUN HOLD、MACH START指示灯是否亮光，需打开后方可完成后续步骤；
4.选择并确定加载的测头（如1-20、2-20、2-40、4-40等）取下探头座，旋转固定圈取下原测头进行更换后将探头平台座装上设备，若设备上的测头是现在所需测头，则无须更换；
5.打开PC-DMIS V42零件程序文件，查找所要测量的产品的图纸编号，若有，调出检测程序并确定，放置产品于检测平台上，找到坐标系建立后进行自动检测；
6.若为新品，未发现有此款检测程序，测量人员须新建此款的检测程序方能进行检测；
7.设备根据所建立的测试程序完成检测后，电子文档进行保存；
8.测量人员整理台面，保持测试后平台的清洁。
四、保养及注意事项：
1.每天将三次元及平台进行清扫整理，按照保养点检要求进行保养；
2.擦拭设备用无尘布或干净软布，不可用其它化学溶剂擦拭；
3.当设备不使用时，必须先退出测试软件，抬高测头；
4.每天排除干燥机所清理出的空压机输送空气的水分，使三次元
测头保持精准和正常；
5.三次元存放环境保持恒温恒湿，空调额定度数和抽湿模式；
6.当一天以上不使用，关闭三次元电源与电脑，再关闭气压开关。
测量员二次元影像测量仪三次元测量仪技术指导说明书文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]测量员二次元影像测量仪-三次元测量仪-技术指导说明书【最新资料，WORD文档，可编辑修改】二次元影像测量仪、2.5次元测量仪、三次元测量仪---福尔创测量仪影像式FV-4030.3020.2010等三款全自动测量版三次元测量仪1、CNC电动桌面：（以软件功能控制工作台面，增加操作人员使用及操作上的方便性）三次元测量仪2、CNC自动测量：可按客户自行设定的程序自动测量出产品尺寸，测量值可自动转到Excel生成统计报表。
三次元测量仪3、SPC数据转换（制程能力分析）：能将测量之数据输出至Excel进行分析。
三次元测量仪4、AutoCAD中标准工程制图输入：可把AutoCAD中的标准工程制图直接输入到测绘仪软件的影像中，令AutoCAD工程图兴实际工件外形重迭进行对比，从而找出工件和工程制图的区别。
三次元测量仪5、图形输出到AutoCAD并自动摆正：可将按实时影像中按实际工件外形所描绘的图形按实际需要来自行设定基准并在传输过程中摆正。
三次元测量仪6、自动取线、取圆：无须以人工取线或圆，在某一范围内软件可自动捕捉到最精确的线或圆。
三次元测量仪7、自动多点画线、画圆：减少两点画线（画圆）造成的误差，更精确测量。
三次元测量仪8、扫描工件外形作为行动地图：以图原点（外形图）形式成为行动地图,若以鼠标则工作台会自动将你所点击的移动至画面中心点。
三次元测量仪9、JPEG图片输入：可输入先前拍照储存的JPEG图片兴实时影像中的实际工件进行重迭对比。
三次元测量仪10、乌瞰图：可观察工件的全图形并具有类似AutoCAD的缩放功能。
三次元测量仪11、在乌瞰全视图中进行标注：可以在乌瞰的全图中进行标注尺寸。
三次元测量仪12、自定义圆：可按客户需要自定义标准的图（由客户自行定义圆的圆心坐标、直径、半径）。

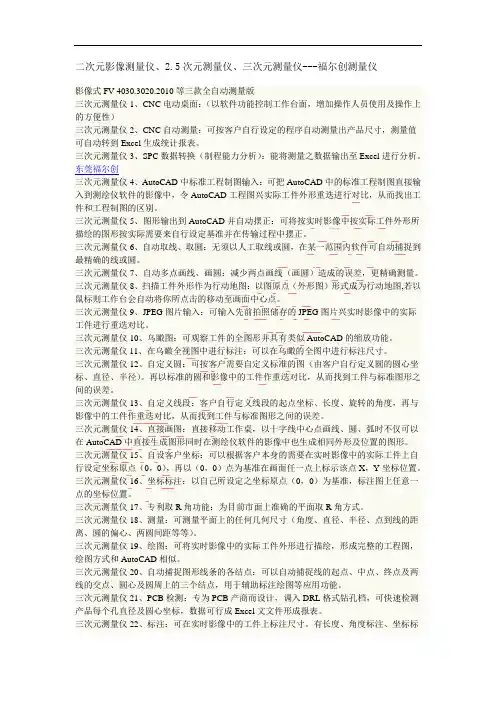

二次元影像测量仪、2.5次元测量仪、三次元测量仪---福尔创测量仪 影像式FV-4030.3020.2010等三款全自动测量版 三次元测量仪1、CNC 电动桌面：（以软件功能控制工作台面，增加操作人员使用及操作上的方便性） 三次元测量仪2、CNC 自动测量：可按客户自行设定的程序自动测量出产品尺寸，测量值可自动转到Excel 生成统计报表。
三次元测量仪3、SPC 数据转换（制程能力分析）：能将测量之数据输出至Excel 进行分析。
东莞福尔创
三次元测量仪4、AutoCAD 中标准工程制图输入：可把AutoCAD 中的标准工程制图直接输入到测绘仪软件的影像中，令AutoCAD 工程图兴实际工件外形重迭进行对比，从而找出工件和工程制图的区别。
三次元测量仪5、图形输出到AutoCAD 并自动摆正：可将按实时影像中按实际工件外形所描绘的图形按实际需要来自行设定基准并在传输过程中摆正。
三次元测量仪6、自动取线、取圆：无须以人工取线或圆，在某一范围内软件可自动捕捉到最精确的线或圆。
三次元测量仪7、自动多点画线、画圆：减少两点画线（画圆）造成的误差，更精确测量。
三次元测量仪8、扫描工件外形作为行动地图：以图原点（外形图）形式成为行动地图,若以鼠标则工作台会自动将你所点击的移动至画面中心点。
三次元测量仪9、JPEG 图片输入：可输入先前拍照储存的JPEG 图片兴实时影像中的实际工件进行重迭对比。
三次元测量仪10、乌瞰图：可观察工件的全图形并具有类似AutoCAD 的缩放功能。
三次元测量仪11、在乌瞰全视图中进行标注：可以在乌瞰的全图中进行标注尺寸。
三次元测量仪12、自定义圆：可按客户需要自定义标准的图（由客户自行定义圆的圆心坐标、直径、半径）。
再以标准的圆和影像中的工件作重迭对比，从而找到工件与标准图形之间的误差。
三次元测量仪13、自定义线段：客户自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作重迭对比，从而找到工件与标准图形之间的误差。
三次元测量仪14、直接画图：直接移动工作桌，以十字线中心点画线、圆、弧时不仅可以在AutoCAD 中直接生成图形同时在测绘仪软件的影像中也生成相同外形及位置的图形。
三次元测量仪15、自设客户坐标：可以根据客户本身的需要在实时影像中的实际工件上自行设定坐标原点（0，0），再以（0，0）点为基准在画面任一点上标示该点X ，Y 坐标位置。
三次元测量仪16、坐标标注：以自己所设定之坐标原点（0，0）为基准，标注图上任意一点的坐标位置。
三次元测量仪17、专利取R 角功能：为目前市面上准确的平面取R 角方式。
三次元测量仪18、测量：可测量平面上的任何几何尺寸（角度、直径、半径、点到线的距离、圆的偏心、两圆间距等等）。
三次元测量仪19、绘图：可将实时影像中的实际工件外形进行描绘，形成完整的工程图，绘图方式和AutoCAD 相似。
三次元测量仪20、自动捕捉图形线条的各结点：可以自动捕捉线的起点、中点、终点及两线的交点、圆心及圆周上的三个结点，用于辅助标注绘图等应用功能。
测量员二次元影像测量仪 -三次元测量仪-技术指导说明书
【最新资料，WORD 文档，可编辑修改】。
