三次元测量仪操作规程

三坐标测量机三次元安全操作及保养规程1. 引言三坐标测量机（也称为三次元测量机）是一种常用的精密测量设备，广泛应用于制造业和科研领域。

为了确保测量过程的准确性和稳定性，保护设备的完好性，以及保障操作人员的安全，本文档描述了三坐标测量机的安全操作和保养规程。

2. 操作前的准备在操作三坐标测量机之前，操作人员应进行以下准备工作：•穿戴合适的个人防护装备，如安全鞋、安全眼镜和手套。

•确定工作区域整洁，清除杂物和障碍物。

•检查设备是否正常工作，包括仪表是否校准，机械部件是否运转良好。

•确保测量机安装稳固，并且没有松动或不平稳的部件。

3. 安全操作步骤3.1 打开和关闭测量机•打开测量机前，确保设备处于稳定状态，并且停止任何测量活动。

•按照操作手册的指导，正确打开测量机的电源开关。

•关闭测量机时，先停止所有运行中的程序和操作，然后按照操作手册的指导正确关闭电源开关。

3.2 标定测量机•按照操作手册的指导，进行定位和标定操作。

•在进行标定前，确保使用的标准零件是干净、平整的，以及完全符合要求。

3.3 进行测量•在进行测量前，确保工件稳定固定并位于正确的位置。

•使用适当的测量方法和工具，在操作过程中避免过度施加力量。

•在拆卸和安装工件时，遵循正确的操作顺序和步骤。

3.4 结束测量•当测量结束时，停止测量程序和操作，确保工件和测量机处于安全状态。

•清理测量台和工件，确保没有残留物和杂物。

•关闭设备电源，按照操作手册的指导正确关机。

4. 保养规程为了确保三坐标测量机的正常运转和使用寿命，以下是一些常见的保养规程：4.1 日常清洁•每天结束工作后，使用干净的软布清洁测量机的工作台面和外壳，确保没有灰尘和污渍。

•定期使用吸尘器或气压清除测量机各个部位的灰尘，避免影响设备的运行和测量结果。

4.2 润滑维护•定期检查和更换设备的润滑油，确保润滑系统正常工作。

•在润滑油更换和维护过程中，按照操作手册的指导进行操作，确保正确的润滑剂和润滑量。

文件类型 三级文件三次元测量仪操作指导书生效日期2020.08.02页数4状态执行1. 目的为确保三次元测量的稳定性以及产品量测的准确性和延长仪器的使用寿命，特制定本操作规程2.工作环境条件：环境温度为23±3℃；环境相对湿度为40%-60%；电源：220V ±10V 50HZ ； 压缩空气输入压力：0.4MPa ～0.6MPa 。

压缩空气中不能含有油、水、杂质；周围无腐蚀性介质，无较强的空气对流；周围无振动、无较强的磁场干扰。

3、主机构成坐标测量机由测量机主机、控制系统、测头测座系统、计算机（测量软件）几部分组成。

3、工作方法3.1 测量机启动前的准备3.1.1、检查机器的外观及机器导轨是否有障碍物，电缆及气路是否连接正常； 3.1.2、对导轨及工作台面进行清洁；主机控制系统计算机测量软件测头3.1.3、检查温度、气压、电压、地线等是否符合要求，对前置过滤器、储气罐、除水机进行放水检查；3.1.4、以上条件都具备后，接通UPS、除水机电源，打开气源开关。

3.2测量机系统启动3.2.1、打开计算机电源，启动计算机，打开测头控制器电源；3.2.2、打开控制系统电源，系统进入自检状态（操纵盒所有指示灯全亮）；3.2.3、待系统自检完毕，点击PC-DMIS 软件图示，启动软件系统；3.2.4、冷开机时，软件视窗会提示进行回机器零点的操作。

此时将操纵盒的“加电”键（右下角）按下，接通驱动电源，点击“确认”键，测量机进入回机器零点过程，三轴依据设定程序依次回零点；3.2.5、回机器零点过程完成后，PC-DMIS 进入正常工作界面，测量机进入正常工作状态。

3.3 测量机系统关闭3.3.1、关闭系统时，首先将Z 轴运动到安全的位置和高度，避免造成意外碰撞；3.3.2、退出PC-DMIS 软件，关闭控制系统电源和测座控制器电源；3.3.3、关闭计算机电源，UPS、除水机电源，关闭气源开关。

3.4、电脑软件操作步骤详见三次元操作手册内软体PC-DMIS 操作说明.4、三次元操作注意事项4.1、开机时主机和计算机的开机顺序会影响计算机的通讯初始化设置，所以务必请用户严格按照上述开机顺序进行。

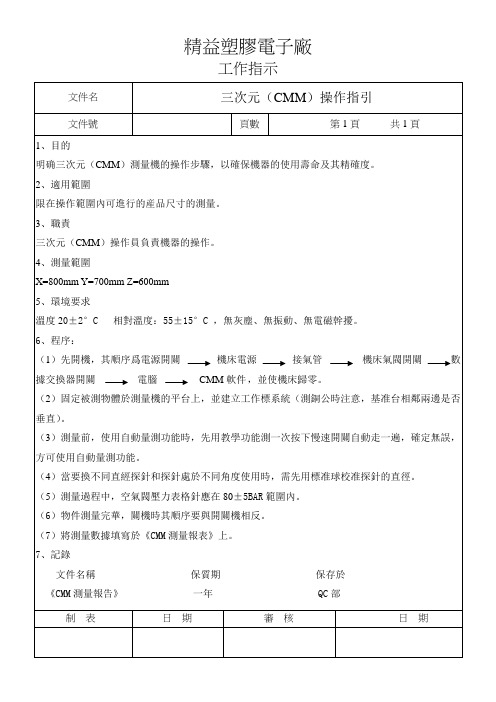

1 目的保障三次元测量仪计量精度时刻达到国际标准，能保证测量时顺利进行检验测工作。

2 适用范围适用于品质部指定人员操作过程。

3 操作要求3．1 使用前应仔细检查仪器各部分是否完好全面，应对仪器作以下几项检查。

3．1．1 工作测量仪是否准备就绪。

电源打开（保证220V±2V）。

空气阀门开关打开4㎏/㎝（0.4Mpa）。

ABS执行完成，且TS连接绿灯亮起。

3．1．2 电脑是否准备就绪。

Bring系列，tDongle是否插好UC Board线是否接好。

PH9线是否接在Coml Port上。

PH9 DIP SW:1和3往上OFF,其余往下ON（DOS＋Windows）。

2和3往下OFF,其余往下ON（Windows）。

BH-V系列:Dongle（Keypro）是否插好,U DL Board线是否接好。

3．1．3 软件体定Bring系列：在C：\Cosmos\Ini\Mctrlwin.ini内。

检查【RtpDev03】项目：Comport=ComlBaudrate=6（Dos+ Windows）7（Windows）在C：\Cosmos\Exe\Ucdbw.inf内。

检查IRQNUM与COM-UC板上的设定，是否吻合。

3．2 检查测量仪平台前后、上下、左右运行空间位置，应无干涉测量运行的其它物质，气管和连接无牵扯阴碍测量顺利运作。

3．3 开启电脑主机和显示器自动入到Windows运行状态。

3．4 轻握X（主轴）轴测头上部附有胶质的位置，试运行工作测量仪的X（左、右）Y（前、后）Z（上、下）工作测量轴，应轻滑顺手。

OK后轻拧三轴微调部位的紧锁开关，使其处于静止状态。

3．5 将需测量的物件擦拭干净，清理孔、缝内的杂质、残渣。

3．6 摆好需测量物件，使其处于测量仪可测范围，运行电脑进入Geopak-Window软件，设定参数后开始依照图面尺寸位置和标准进行测量。

4 注意事项4．1三次元测量仪为高度贵重和精密仪器，在开启电源、气压、和紧锁开关前，绝不可以用手推动。

3次元测量仪详细使用方法3D测量仪是一种用于测量物体的三维形状和尺寸的设备。

它可以通过捕捉物体的表面信息，并将其转化为三维模型，从而提供精确的测量结果。

本文将详细介绍3D测量仪的使用方法。

一、准备工作在使用3D测量仪之前，需要进行一些准备工作。

首先，确保测量仪的电源正常连接，并且设备的各个部件完好无损。

其次，检查测量区域是否整洁，以确保不会对测量结果产生干扰。

最后，确保测量仪与计算机连接正常，并安装了相应的驱动程序和软件。

二、测量操作步骤1. 启动测量软件在计算机上启动测量软件，并确保与测量仪的连接正常。

根据软件界面的提示，选择相应的测量模式和参数设置。

2. 放置被测物体将被测物体放置在测量区域内。

确保物体表面光滑且无遮挡物，以获得准确的测量结果。

如果被测物体较大或重，可以使用支架或夹具固定物体，以避免移动或倾斜。

3. 选择测量方式根据被测物体的形状和尺寸，选择合适的测量方式。

常见的测量方式包括点云测量、激光测距和光栅测量。

根据实际情况，选择最适4. 开始测量根据软件界面的指引，开始进行测量操作。

通常情况下，需要在被测物体的不同位置进行测量，以获取全面的数据。

在每次测量时，保持手持测量仪的稳定，并保持一定的测量距离和角度。

5. 数据处理与分析完成测量后，测量仪会将采集到的数据传输到计算机上进行处理和分析。

根据需要，可以使用软件提供的功能对数据进行滤波、配准和拟合等处理操作，以获得更精确的测量结果。

6. 结果输出与记录测量软件通常会将处理后的结果以图形或数据的形式输出。

可以将结果保存到计算机中，并进行记录和备份。

在输出结果时，要注意选择合适的文件格式和参数设置，以满足后续的使用需求。

三、注意事项1. 在进行测量时，要避免强光照射到测量区域，以免干扰测量仪的工作。

2. 使用测量仪时要轻拿轻放，避免碰撞和摔落，以免损坏设备。

3. 在使用过程中，要时刻关注测量仪和计算机的工作状态，确保连接和传输的正常进行。

三次元测量影像仪安全操作及保养规程随着科技的不断发展，越来越多的测量仪器被广泛运用在各个领域，其中三次元测量影像仪作为一种新型测量设备，具有高精度、高效率和非接触式测量等优点，在制造业、建筑业等领域得到广泛应用。

然而，三次元测量影像仪的安全操作和保养却是非常重要的，以下将详细介绍关于三次元测量影像仪的安全操作及保养规程。

一、安全操作规程1. 仪器的安装（1）放置位置：在安装三次元测量影像仪的地方，需要考虑到周围环境是否有尘土、湿度、温度变化等因素。

影像仪应放在干燥通风的地方，周围不能有过大的振动或磁场干扰。

（2）电源：在安装三次元测量影像仪时，需要使用专门的电源插座，避免使用电源线路和供电措施不周全的插座。

（3）防静电：三次元测量影像仪是一种高灵敏度的设备，如果操作人员的手上带有静电，会对设备产生损害，影响设备的精度。

因此，在进行使用前，需要将设备接地，避免因电气静电引起的问题。

2. 操作规程（1）操作人员：只有经过专业培训的操作人员才能启动并操作三次元测量影像仪。

（2）检查设备：在每次使用前，需要检查三次元测量影像仪设备的各项功能是否正常，同时仔细观察各部件是否完好、接头处是否松动。

（3）使用范围：三次元测量影像仪具有测量精度高等特点，只能用于测量适合的尺寸以及带有一定平整度的物体。

对于一些凸起、凹陷、几何复杂的物体，不适合用此设备进行测量。

（4）测量范围：三次元测量影像仪数据信息较大，需要注意不超过测量范围限制，以确保测量精度。

（5）操作注意：在启动三次元测量影像仪之前，需要确认测试物体的相对位置和方向，避免操作过程中撞击到物体引起安全隐患。

二、保养规程1. 设备维护（1）日常清洁：三次元测量影像仪表面带有高灵敏度的电子元件和光学器件，日常使用后，表面会有多种杂质和灰尘。

对于影响测量精度的杂物，需及时清洁。

（2）使用环境：三次元测量影像仪设备的使用环境较高，建议使用者将其设备放在座位上或专用检测室内，避免建筑施工及设备振动等环境因素对仪器造成损害。

港艺精密五金模具(深圳）有限公司文件类型：文件编号:YB-PG-034 一般性管理文件文件版本：A0
页码：2/7
3．不要用压缩空气来清理机器，未经处理空气有可能含有污垢和水份。

4．保持工作台面整洁和工件表面整洁.
5．测量工件时,如果中间休息，请把Z轴移到被测工件的上方，并留出一段净空，然后按下操纵盒上的急停按钮。

6．不要试图让机器急速转向或反向.
7．手动操控机器探测时，应使用较低度的速度并保持速度均匀，在自动回退完成之前，不要狠扳操纵杆.
8．测量小孔或狭槽之前请确认回退距离适当.
9．运行一段测量程序之前检查当前坐标系是否与该段程序要求的坐标系一致。

五、附图说明:。

三次元影像测量仪安全操作及保养规程前言三次元影像测量仪是一种非接触式测量设备，可以快速、精确地测量各种复杂的物体几何形状和表面轮廓，并生成高精度的三维模型。

在实际应用中，需要进行安全操作和保养，以确保设备的正常运转和使用效果，同时也能够延长设备的寿命。

本文将介绍三次元影像测量仪的安全操作及保养规程，以帮助用户更好地使用和维护设备。

安全操作规程1. 准备工作在使用三次元影像测量仪之前，需要进行以下准备工作：•检查供电电源是否正常；•检查设备是否有损坏或故障；•将设备放置在平稳的地面上，防止因震动或位移等原因影响测量精度；•确保设备周围没有任何干扰物。

2. 操作步骤在进行三次元影像测量仪的使用时，需要按照以下步骤进行操作：1.开启设备电源，等待设备启动完成；2.调整设备参数设置，包括测量精度、扫描范围、图像质量等；3.放置被测物件，调整设备位置和角度，确保能够在整个测量范围内进行扫描；4.启动测量程序，进行自动或半自动扫描；5.完成测量后，关闭设备电源，并清理设备和周围环境。

在操作过程中还需要注意以下事项：•避免将设备暴露在阳光直射或高温环境下；•避免在强烈的电磁场或振动环境中使用设备；•避免在设备没有停止运行时进行拆卸或维护。

3. 故障排除在使用设备过程中可能会出现故障或异常情况，需要进行相应的排除和处理。

常见的故障情况包括：•扫描图像模糊或不完整；•测量数据误差较大；•设备接口无法连接。

在遇到以上情况时，可以按照以下步骤进行排除：1.检查设备电源及供电线路是否正常；2.检查设备是否正常开启并工作；3.检查设备参数设置；4.检查被测物体的表面情况和光照条件。

如果以上方法不能解决问题，可以联系设备的售后服务人员进行维修和处理。

保养规程三次元影像测量仪的保养主要包括以下几个方面：1. 设备清洁长时间使用后，设备表面会积累灰尘和污渍，这些杂物会影响设备的测量精度和光学效果。

因此需要定期清洁设备，清理器件表面和各个部件。
