住宅标准化设计-地下车库设计

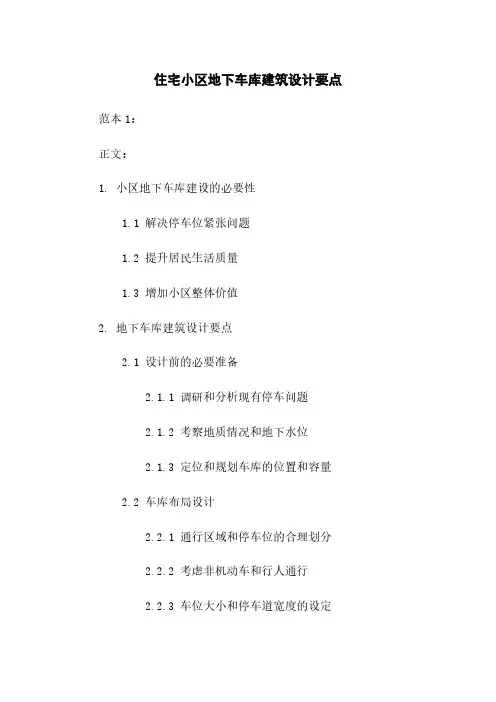

住宅小区地下车库建筑设计要点范本1：正文：1. 小区地下车库建设的必要性1.1 解决停车位紧张问题1.2 提升居民生活质量1.3 增加小区整体价值2. 地下车库建筑设计要点2.1 设计前的必要准备2.1.1 调研和分析现有停车问题2.1.2 考察地质情况和地下水位2.1.3 定位和规划车库的位置和容量 2.2 车库布局设计2.2.1 通行区域和停车位的合理划分 2.2.2 考虑非机动车和行人通行2.2.3 车位大小和停车道宽度的设定2.3 车库进出口设计2.3.1 根据小区道路规划确定进出口位置2.3.2 考虑车辆和行人的流量2.3.3 设计合理的地下通道和斜坡2.4 安全措施和设备2.4.1 严格的防火设施和疏散通道2.4.2 安全监控和报警系统2.4.3 照明和通风系统的设置3. 建设与施工要点3.1 合理的施工组织和时间安排3.2 按照设计要求进行施工3.3 质量检验和监督附件：地下车库平面图、剖面图、设计方案图纸等法律名词及注释：1. 土地规划法：土地规划法是国家用于规范土地利用和管理的法律法规。

2. 基本建设法：基本建设法是国家用于指导和管理基础设施建设的法律法规。

范本2：正文：1. 小区地下车库建设的背景及意义1.1 解决现有停车位不足问题1.2 提升小区整体的居住环境和品质1.3 增加小区房产的附加值2. 地下车库建筑设计要点2.1 前期调研和准备工作2.1.1 完善市场调研，了解业主的需求和期待2.1.2 考察地下车库建设的可行性和经济性2.1.3 制定地下车库规划和设计目标2.2 车库布局设计2.2.1 合理配置车位和停车道2.2.2 设置合适的非机动车通行区域2.2.3 考虑到车位大小和车道的舒适性2.3 车库进出口设计2.3.1 确定进出口位置和数量2.3.2 考虑交通流量和交通组织2.3.3 设计合理的通道和升降梯2.4 安全设施和设备2.4.1 制定完善的灭火和疏散预案2.4.2 配备视频监控和报警系统2.4.3 安装车库照明和通风系统3. 建设与施工要点3.1 制定详细的工程计划和进度安排3.2 严格按照设计要求进行施工3.3 强化质量监督和验收附件：地下车库平面图、立面图、设计效果图等法律名词及注释：1. 城市规划法：城市规划法是国家用于实施城市规划和管理的法律法规。

住宅楼地下停车场设计随着城市的发展和人们生活水平的提高，汽车已经成为许多家庭的必备交通工具。

为了满足居民停车的需求，住宅楼地下停车场的设计变得越来越重要。

一个设计合理的地下停车场不仅能够提供充足的停车位，还能保证车辆的安全进出和停放，同时为居民提供便捷和舒适的使用体验。

一、规划与布局在设计住宅楼地下停车场时，首先要考虑的是其规划与布局。

这包括停车场的位置、规模和形状等方面。

停车场的位置应尽量靠近住宅楼的出入口，以减少居民步行的距离。

同时，要考虑与小区道路的连接，确保车辆能够顺畅地进出停车场。

在规模方面，需要根据住宅楼的户数、居民的汽车拥有量以及未来的发展趋势来确定停车位的数量。

一般来说，新建的住宅小区停车位配比应不低于 1:1。

停车场的形状应尽量规则，以方便车辆的行驶和停放。

常见的形状有矩形和方形，避免出现过多的拐角和狭窄区域。

此外，还需要合理划分停车区域，如固定停车位、临时停车位和访客停车位等。

二、出入口设计出入口是地下停车场的重要组成部分，其设计直接影响到车辆的进出效率和安全。

出入口的数量应根据停车场的规模和车辆流量来确定。

一般来说，小型停车场可以设置一个出入口，而大型停车场则应设置两个或以上的出入口，以避免车辆拥堵。

出入口的宽度应满足车辆的通行要求，一般不小于 4 米。

同时，要设置适当的坡度，以保证车辆能够平稳进出。

出入口处应设置明显的标识和引导设施，如指示灯、交通标志和标线等。

还应配备道闸和监控设备，以控制车辆的进出和保障安全。

三、通道设计通道是连接停车位和出入口的重要部分，其设计应保证车辆能够安全、快捷地行驶。

通道的宽度应根据车辆的类型和数量来确定。

一般来说，单向通道宽度不应小于 3 米，双向通道宽度不应小于 55 米。

通道的转弯半径应足够大，以方便车辆转弯。

同时，要避免出现锐角转弯，以免影响车辆的通行。

通道的地面应采用防滑材料，并保持平整和干燥。

在通道的顶部和侧面应设置足够的照明设备，以保证良好的视线。

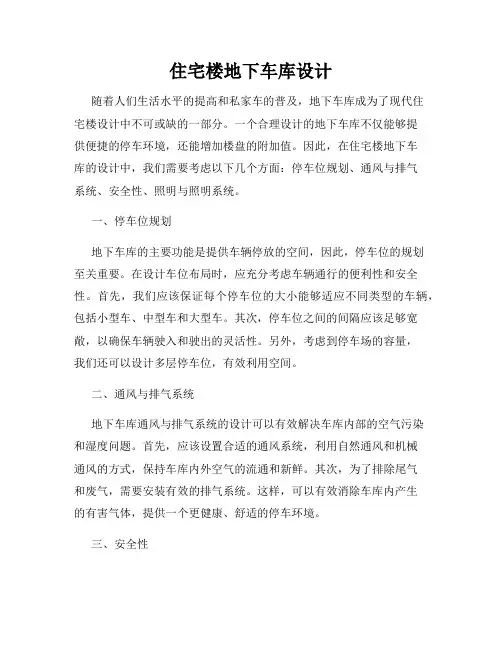

住宅楼地下车库设计随着人们生活水平的提高和私家车的普及，地下车库成为了现代住宅楼设计中不可或缺的一部分。

一个合理设计的地下车库不仅能够提供便捷的停车环境，还能增加楼盘的附加值。

因此，在住宅楼地下车库的设计中，我们需要考虑以下几个方面：停车位规划、通风与排气系统、安全性、照明与照明系统。

一、停车位规划地下车库的主要功能是提供车辆停放的空间，因此，停车位的规划至关重要。

在设计车位布局时，应充分考虑车辆通行的便利性和安全性。

首先，我们应该保证每个停车位的大小能够适应不同类型的车辆，包括小型车、中型车和大型车。

其次，停车位之间的间隔应该足够宽敞，以确保车辆驶入和驶出的灵活性。

另外，考虑到停车场的容量，我们还可以设计多层停车位，有效利用空间。

二、通风与排气系统地下车库通风与排气系统的设计可以有效解决车库内部的空气污染和湿度问题。

首先，应该设置合适的通风系统，利用自然通风和机械通风的方式，保持车库内外空气的流通和新鲜。

其次，为了排除尾气和废气，需要安装有效的排气系统。

这样，可以有效消除车库内产生的有害气体，提供一个更健康、舒适的停车环境。

三、安全性地下车库的安全性对业主来说至关重要。

在设计中，应该采取一系列的措施来确保车库的安全。

首先，可以利用监控系统和安全警报系统来加强对车库的监控和管理。

其次，设置合适的灭火器材和紧急疏散通道，以应对突发火灾等紧急情况。

此外，建议合理设置车库的出入口，增加安全性的同时，也方便了业主的进出。

四、照明与照明系统地下车库的照明设计需要满足业主和停车人员的需求。

为了提供充足的照明，我们应在合适的位置安装灯具，确保整个停车场的亮度均匀和充足。

此外，可以考虑使用节能灯具和感应器控制系统，以降低能耗和维护成本。

同时，为了增强照明效果，还可以使用明亮的墙面和地面材料来提高反射效果，并减少灯具的使用。

综上所述，住宅楼地下车库设计需要综合考虑停车位规划、通风与排气系统、安全性和照明与照明系统等方面的因素。

地下车库设计标准化目录一：建筑1：车库应满足的停车数要求2：行车道和停车位的组织3：坡道组织4：防火分区及防烟分区5：与住宅建筑主体连接方式6：柱网布置7．层高8：覆土厚度9：经济指标（面积）10．标示设计11．排水设计本细则是在满足集团精细化设计要求编制的，本着经济性和合理性相结合的原则，编制本规则；一：总则一般住宅小区车库设计以小型车：长（4.8米）X宽（1.8米）X高（2.0米）为设计标准尺寸（规范规定），不同的地区有不同的规定。

车辆采用倒进顺出的布置方式，大型车道尽量采用环形车道布置方式。

管线综合应遵循的原则：1：尽量使主风道，靠近车道边侧设置；2：风道宽度尽量控制在1.2米以内，使风道下面不设喷淋；3：电缆桥架、设备管线尽量与风道平行设置；尽量不要设置在风道下方。

4：各类管线交叉点不要设置在主车道处；第一部分：建筑一：单库应满足的停车数要求单库应满足的停车数要求：满足经济性要求(主要考虑消防要求)。

在符合规划的基础上，单库停车的数量：IV类为50辆（约1600㎡） III类为99辆（约3100㎡）II类为260~270辆（约8000㎡）I类为不小于400辆（约12000㎡）二：行车道及停车带组织1：经济布置车位，垂直行车道双侧布置车位。

行车道宽度为5500~6000m。

以车辆设计车型外廓尺寸（ｍ）为4800（长）X1800（宽）X2000（高）以车辆设计车型外廓尺寸（ｍ）为5000（长）X2000（宽）X2000（高）8400x8400柱距2：坡道组织北方地区直坡道出入口不宜北向，如采用北向出口，应采用曲线坡道+直坡道形式。

（1）50辆以下设一单车道坡道。

（2）50~99辆设一条双车道坡道。

（3）100~300辆设两条单车道坡道。

（4）300~500辆设两条双车道坡道。

（5）500辆以上设三条双车道坡道。

坡道坡度：直线坡道：等坡度为15%；缓坡坡度为7.5% ,长度为3.6米。

曲线坡道：等坡度为12%；缓坡坡度为6% ,长度为3.6米横向坡道：坡道横向设置超高。

住宅产品标准化文件地下车库配置标准1、结合目前市场形势及项目需求，为更好地控制成本，在原《地下车库配置标准11ZZ-09》（2013修订版）的基础上，制定了《地下车库配置标准11ZZ-09》（2015修订版）。

2、本建造标准的编制目的是：通过地下车库更精细化设计，能够在保证产品品质，不影响客户重要敏感点的基础上，为科学合理地把控项目成本提供技术支持，为开发决策提供参考。

3、主要就地下车库覆土厚度、层高、柱网尺寸、单车位面积、汽车出入口坡道、人防主要出入口做法及室内装修做法等问题进行了约定，以保障后续项目地下车库及半地下车库的设计能够满足市场的需要，且经济、合理。

4、本标准用于控制建业集团住宅建筑地下车库的设计。

5、本标准适用于住宅楼下方的普通地下车库，不包含机械立体停车库、别墅私家车库等特殊的地下车库。

6、本标准所要求指标首先要求必须做到，遇有特殊情况（如当地政府有特殊规定、或项目本身情况特殊等），应提前报产品中心沟通确定。

7、本标准所要求的各指标限值不是最优值，不能因已达到指标而停止优化。

一、地下车库设计对景观方面的要求二、地下车库类型的选择三、地下车库柱网布局的形式四、地下车库单车位面积控制指标五、地下车库层高的控制指标六、地下车库车行出入口的位置及形式七、地下车库地上构件设计标准八、地下车库的设备机房及设备管线要求九、地下车库内部装修十、地下车库标识系统一、地下车库设计对景观方面的要求1、室外景观概念方案应在地下车库施工图设计开始前确定,景观方案未确定前不得进行地下车库施工图设计。

景观概念方案中至少应明确“概念方案平面图”、“竖向标高意向图”、“对地库结构设计有影响的景观构筑物位置及意向图”、“交通分析图”，并对建筑方案中的“通风采光井”的形式、尺寸及位置、消防通道的范围等从景观角度提出意见和建议。

2、车库顶板覆土厚度应按确定的景观方案据实考虑，并满足总图外网的要求，平均覆土厚度一般不应超过1.2米。

地下车库设计标准化目录一：建筑1：车库应满足的停车数要求2：行车道和停车位的组织3：坡道组织4：防火分区及防烟分区5：与住宅建筑主体连接方式6：柱网布置7．层高8：覆土厚度9：经济指标（面积）10．标示设计11．排水设计本细则是在满足集团精细化设计要求编制的，本着经济性和合理性相结合的原则，编制本规则；一：总则一般住宅小区车库设计以小型车：长（4.8米）X宽（1.8米）X高（2.0米）为设计标准尺寸（规范规定），不同的地区有不同的规定。

车辆采用倒进顺出的布置方式，大型车道尽量采用环形车道布置方式。

管线综合应遵循的原则：1：尽量使主风道，靠近车道边侧设置；2：风道宽度尽量控制在1.2米以内，使风道下面不设喷淋；3：电缆桥架、设备管线尽量与风道平行设置；尽量不要设置在风道下方。

4：各类管线交叉点不要设置在主车道处；第一部分：建筑一：单库应满足的停车数要求单库应满足的停车数要求：满足经济性要求(主要考虑消防要求)。

在符合规划的基础上，单库停车的数量：IV类为50辆（约1600㎡） III类为99辆（约3100㎡）II类为260~270辆（约8000㎡）I类为不小于400辆（约12000㎡）二：行车道及停车带组织1：经济布置车位，垂直行车道双侧布置车位。

行车道宽度为5500~6000m。

以车辆设计车型外廓尺寸（ｍ）4800（长）X1800（宽）X2000（高）为以车辆设计车型外廓尺寸（ｍ）为5000（长）X2000（宽）X2000（高）2：坡道组织北方地区直坡道出入口不宜北向，如采用北向出口，应采用曲线坡道+直坡道形式。

（1）50辆以下设一单车道坡道。

（2）50~99辆设一条双车道坡道。

（3）100~300辆设两条单车道坡道。

（4）300~500辆设两条双车道坡道。

（5）500辆以上设三条双车道坡道。

坡道坡度：直线坡道：等坡度为15%；缓坡坡度为7.5% ,长度为3.6米。

曲线坡道：等坡度为12%；缓坡坡度为6% ,长度为3.6米横向坡道：坡道横向设置超高。

住宅小区地下停车库的设计地下停车库是现代城市住宅小区中的重要配套设施，它不仅可以解决小区车辆停放的问题，还能改善小区环境，提高居住质量。

因此，在设计住宅小区地下停车库时，需要考虑以下几个方面。

首先，设计地下停车库的布局应该合理。

一般来说，停车库应该位于住宅建筑的下方，可以布置在整个小区的中央位置，方便各个楼栋的居民使用。

停车位的数量需要根据小区的户数来确定，应该保证每个住户都有一个停车位，同时还要预留一定数量的来访车辆停车位。

停车位之间的宽度应该合适，以方便驾驶员进出车辆。

此外，还要设置好消防通道和紧急出口，以确保地下停车库的安全性。

其次，地下停车库的装修设计要与小区的整体风格相协调。

停车库的墙面和地面可以使用防火材料进行装饰，以提高安全性。

墙面可以选择淡雅的颜色，地面可以使用耐磨材料，以增加使用寿命。

此外，可以在停车库的天花板上安装照明灯具，来增加光线，提供足够的照明效果。

在装修设计时，还可以设置一些绿化植物，并合理利用空间，划分出通道和停车位。

再次，地下停车库的通风和排烟系统也是设计中需要考虑的重要问题。

因为地下空间本身没有自然通风条件，所以需要通过合理的通风系统来保证空气的流通和新鲜。

可以设置通风口和排烟口，通过机械设备实现对空气的循环和排放。

通风和排烟系统的设计应该满足国家标准，并确保车辆尾气和油烟能够被及时排除，以保证停车库的空气质量和交通安全。

最后，地下停车库的安全设施要做到位。

可以安装视频监控系统和入口闸机，以确保停车库的安全。

此外，还可以设置紧急报警装置和消防设备，以应对突发情况。

同样很重要的是，停车库的管理要规范，实行专业化的管理，确保车辆的安全，维护好停车库的正常秩序。

总之，设计住宅小区地下停车库需要考虑布局、装修、通风排烟和安全设施等方面。

只有综合考虑各种因素，打造一个安全、舒适、高效的地下停车库，才能满足居民们对停车需求的同时，提升小区整体的品质。
