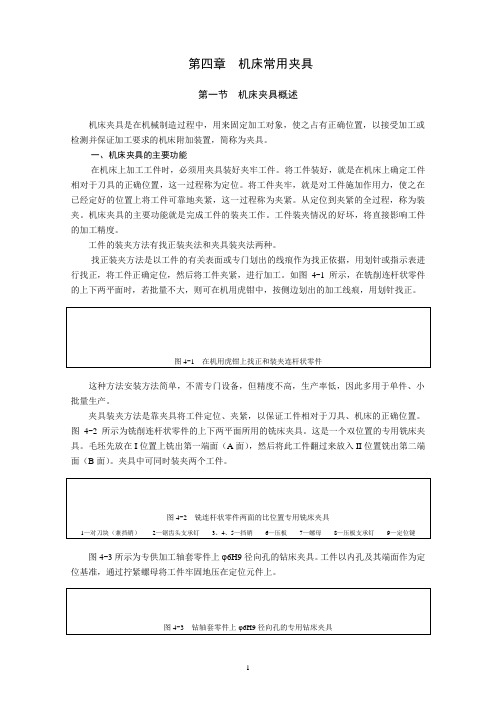

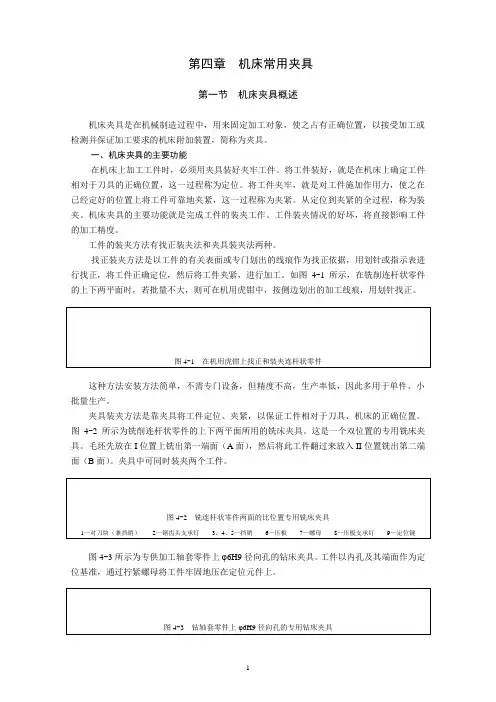

第四章机床常用夹具第一节机床夹具概述机床夹具是在机械制造过程中，用来固定加工对象，使之占有正确位置，以接受加工或检测并保证加工要求的机床附加装置，简称为夹具。
一、机床夹具的主要功能在机床上加工工件时，必须用夹具装好夹牢工件。
将工件装好，就是在机床上确定工件相对于刀具的正确位置，这一过程称为定位。
将工件夹牢，就是对工件施加作用力，使之在已经定好的位置上将工件可靠地夹紧，这一过程称为夹紧。
从定位到夹紧的全过程，称为装夹。
机床夹具的主要功能就是完成工件的装夹工作。
工件装夹情况的好坏，将直接影响工件的加工精度。
工件的装夹方法有找正装夹法和夹具装夹法两种。
找正装夹方法是以工件的有关表面或专门划出的线痕作为找正依据，用划针或指示表进行找正，将工件正确定位，然后将工件夹紧，进行加工。
如图4-1所示，在铣削连杆状零件的上下两平面时，若批量不大，则可在机用虎钳中，按侧边划出的加工线痕，用划针找正。
这种方法安装方法简单，不需专门设备，但精度不高，生产率低，因此多用于单件、小批量生产。
夹具装夹方法是靠夹具将工件定位、夹紧，以保证工件相对于刀具、机床的正确位置。
图4-2所示为铣削连杆状零件的上下两平面所用的铣床夹具。
这是一个双位置的专用铣床夹具。
毛坯先放在I位置上铣出第一端面（A面），然后将此工件翻过来放入II位置铣出第二端面（B面）。
夹具中可同时装夹两个工件。
图4-3所示为专供加工轴套零件上φ6H9径向孔的钻床夹具。
工件以内孔及其端面作为定位基准，通过拧紧螺母将工件牢固地压在定位元件上。
通过以上实例分析，可知用夹具装夹工件的方法有以下几个特点：1）工件在夹具中的正确定位，是通过工件上的定位基准面与夹具上的定位元件相接触而实现的。
因此，不再需要找正便可将工件夹紧。
2）由于夹具预先在机床上已调整好位置（也有在加工过程中再进行找正的），因此，工件通过夹具对于机床也就占有了正确的位置。
3）通过夹具上的对刀装置，保证了工件加工表面相对于刀具的正确位置。
2023年《汽车制造工艺学》(曾东建著)课后习题答案下载《汽车制造工艺学》(曾东建著)简介序前言第一章汽车制造过程概述第一节汽车的生产过程第二节汽车生产工艺过程第三节汽车及其零件生产模式和生产理念的发展习题参考文献第二章汽车及其零件制造中常用制造工艺基础知识第一节铸造工艺基础第二节锻造工艺基础第三节焊接基本工艺第四节冲压工艺基础第五节粉末冶金第六节塑料成型工艺基础第七节毛坯的选择习题参考文献第三章工件的机械加工质量第一节机械加工质量的.基本概念第二节影响加工精度的因素第三节影响表面质量的因素第四节表面质量对机器零件使用性能的影响习题参考文献第四章工件的定位和机床夹具第一节基准的概念和工件的安装第二节机床夹具的组成及其分类第三节工件的定位原理第四节常用定位元件和工件在夹具中的定位误差分析第五节工件的夹紧及夹紧装置第六节典型机床夹具第七节夹具设计的方法和步骤习题参考文献第五章机械加工工艺规程的制定第一节概述第二节机械加工路线的制定第三节工序具体内容的确定第四节工艺方案的经济性评论及降低加工成本的措施第五节制定机械加工工艺规程范例习题参考文献第六章尺寸链原理及其应用第一节尺寸链的基本概念第二节工艺尺寸链、装配尺寸链的应用习题参考文献第七章装配工艺基础第一节概述第二节保证装配精度的装配方法第三节装配工艺规程第四节汽车装配工艺过程习题参考文献第八章结构工艺性第一节零件机械加工的结构工艺性第二节产品结构的装配工艺性习题参考文献第九章汽车典型零件的制造工艺第十章汽车车身制造工艺第十一章自动化制造系统及先进制造技术简介参考文献《汽车制造工艺学》(曾东建著)目录本书是根据全国普通高等教育汽车专业教材编审委员会研究的教材规划编写的，系统地阐述了汽车设计与制造专业所需要的工艺基本理论和知识。
全书共分十一章，内容包括汽车制造过程概论，汽车及其零件制造中常用制造工艺基础知识，工件的机械加工质量，工件的定位和机床夹具，机械加工工艺规程的制定，尺寸链原理及其应用，装配工艺基础，结构工艺性，汽车典型零件的制造工艺，汽车车身制造工艺，自动化制造系统及先进制造技术简介。
第一章机床夹具基础知识第一节机床夹具概述一、填空题1.通常，习惯把夹具按其通用化程度分为通用夹具、专用夹具、拼装夹具三个大类。
2．机床夹具一般由定位装置、夹紧装置、夹具体三大主要部分组成。
3．根据不同的使用要求，机床夹具还可以设置对刀装置、刀具引导装置、回转分度装置及其他辅助装置。
4．按夹具适用的机床及其工序容的不同，可以分为车床夹具、铣床夹具、钻床夹具、磨床夹具、镗床夹具、齿轮加工机床夹具、电加工机床夹具、数控机床夹具等。
二、选择题1．工件在机床上加工时，通常由夹具中的A来保证工件相对于刀具处于一个正确的位置。
A．定位装置B．夹具体C．夹紧装置D．辅助装置2．机用平口钳是常用的B。
A．专用夹具B．通用夹具C．拼装夹具D．组合夹具3．下列夹具中，D不是专用夹具。
A．钻床夹具B．铣床夹具C．车床夹具D．三爪自定心卡盘4．C不属于机床夹具的三大组成部分之一。
A．夹具体B．定位装置C．对刀装置D．夹紧装置5．A是由预先制造好的各类标准元件和组件拼装而成的一类新型夹具。
A．拼装夹具B．专用夹具第三章工件的夹紧C．通用夹具D．数控机床夹具6．在机床夹具中，V形块通常作为D使用。
A．夹具体B．夹紧装置C．辅助装置D．定位元件7．下列说法中，C 不正确。
A．一般情况下，机床夹具具有使工件在夹具中定位和夹紧两大作用B．夹具相对于机床和刀具的位置正确性，要靠夹具与机床、刀具的对定来解决C．工件被夹紧后，就自然实现了定位D．定位和夹紧是两回事三、判断题1．一般来说，通用夹具是机床夹具中的主要研究对象。
( ×) 2．一般情况下，机床夹具具有使工件在夹具中定位和夹紧两大作用。
( √) 3．工件安装时，采用找正定位比采用夹具定位效率更高、精度更高。
( ×) 4．机床夹具只能用于工件的机械加工工序中。
( ×) 5．机床夹具一般已标准化、系列化，并由专门厂家生产。
( ×) 6．定位装置一般由各种标准或非标准定位元件组成，它是夹具工作的核心部分。
第4章机床夹具设计原理1.何谓机床夹具？试举例说明机床夹具的作用及其分类？答：所谓机床夹具，就是将工件进行定位、加紧，将刀具进行导向或对刀，以保证工件和刀具间的相对位置关系的附加装置。
机床夹具的功用：①稳定保证工件的加工精度；②减少辅助工时，提高劳动生产率；③扩大机床的使用范围，实现一机多能。
夹具的分类：1）通用夹具； 2）专用夹具； 3）成组夹具； 4）组合夹具；5）随行夹具。
2.工件在机床上的安装方法有哪些？其原理是什么？答：工件在机床上的安装方法分为划线安装和夹具安装。
划线安装是按图纸要求，在加工表面是上划出加工表面的尺寸及位置线，然后利用划针盘等工具在机床上对工件找正然后夹紧；夹具安装是靠夹具来保证工件在机床上所需的位置，并使其夹紧。
3.夹具由哪些元件和装置组成？各元件有什么作用？答：1）定位元件及定位装置：用来确定工件在夹具上位置的元件或装置；2）夹紧元件及夹紧装置：用来夹紧工件，使其位置固定下来的元件或装置；3）对刀元件：用来确定刀具与工件相互位置的元件；4）动力装置：为减轻工人体力劳动，提高劳动生产率，所采用的各种机动夹紧的动力源；5）夹具体：将夹具的各种元件、装置等连接起来的基础件；6）其他元件及其他装置。
4.机床夹具有哪几种？机床附件是夹具吗？答：机床夹具有通用夹具、专用夹具、成组夹具、组合夹具和随行夹具。
5.何谓定位和夹紧？为什么说夹紧不等于定位？答：工件在夹具中占有正确的位置称为定位，固定工件的位置称为夹紧。
工件在夹具中，没有安放在正确的位置，即没有定位，但夹紧机构仍能将其夹紧，而使其位置固定下来，此时工件没有定位但却被夹紧，所以说夹紧不等于定位。
6.什么叫做六点定位原理？答：采用六个按一定规则布置的约束点，限制工件的六个自由度，即可实现完全定位，这称为六点定位原理。
7.工件装夹在夹具中，凡是有六个定位支承点，即为完全定位，凡是超过六个定位支承点就是过定位，不超过六个定位支承点就不会出现过定位，这种说法对吗，为什么？答：不对；过定位是指定位元件过多，而使工件的一个自由度同时被两个以上的定位元件限制。
