试题库之第四章机床夹具原理与设计

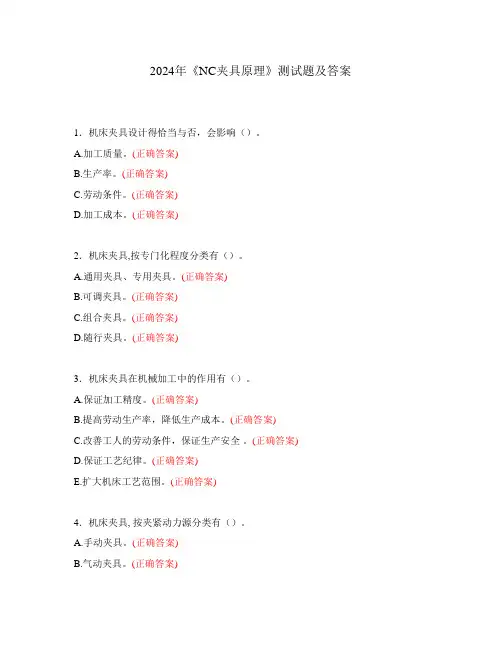

2024年《NC夹具原理》测试题及答案1．机床夹具设计得恰当与否，会影响（）。

A.加工质量。

(正确答案)B.生产率。

(正确答案)C.劳动条件。

(正确答案)D.加工成本。

(正确答案)2．机床夹具,按专门化程度分类有（）。

A.通用夹具、专用夹具。

(正确答案)B.可调夹具。

(正确答案)C.组合夹具。

(正确答案)D.随行夹具。

(正确答案)3．机床夹具在机械加工中的作用有（）。

A.保证加工精度。

(正确答案)B.提高劳动生产率，降低生产成本。

(正确答案)C.改善工人的劳动条件，保证生产安全。

(正确答案)D.保证工艺纪律。

(正确答案)E.扩大机床工艺范围。

(正确答案)4．机床夹具, 按夹紧动力源分类有（）。

A.手动夹具。

(正确答案)B.气动夹具。

(正确答案)C.液压夹具。

(正确答案)D.电磁夹具。

(正确答案)E.真空夹具。

(正确答案)5．属于机床夹具组成装置的有（）。

A.定位装置与夹紧装置。

(正确答案)B.夹具体。

(正确答案)C.其它装置，如分度装置、靠模装置、上下料装置和平衡块等。

(正确答案)D.导向对刀装置。

(正确答案)6．夹紧机构一般应满足以的要求有（）。

A.夹紧时不能破坏工件的定位。

(正确答案)B.夹紧力应保证工件在整个加工过程中的位置稳定不变，不允许产生振动、变形和表面损伤。

(正确答案)C.夹紧机构的复杂程度、工作效率与生产类型适应，尽量做到结构简单，操作安全省力、方便。

(正确答案)D.具有良好的自锁性能。

(正确答案)7．夹具本体结构设计应注意以下方面（）。

A.应有足够的刚度和强度。

保证在加工过程中在夹紧力、切削力作用下，不会发生不允许的变形和振动。

(正确答案)B.力求结构简单，尺寸稳定，在保证刚度和强度的前提下，尽可能使其重量轻，体积小，特别是手动翻转夹具要求连同工件的总重量不超过10~15kg。

(正确答案)C.具有良好的结构工艺性和装配工艺性，便于制造和装配。

(正确答案)D.夹具体结构应便于切屑排除和便于清除切屑。

机床夹具课程期末考试试题一、单选题（每题2分，共20分）1. 机床夹具的主要功能是（）。

A. 定位工件B. 加工工件C. 固定工件D. 测量工件2. 夹具的定位元件通常采用（）。

A. 固定式B. 可调式C. 旋转式D. 移动式3. 夹具的夹紧力应（）。

A. 尽可能大B. 尽可能小C. 适中D. 根据工件材料而定4. 夹具设计时，应优先考虑（）。

A. 夹具的复杂性B. 夹具的成本C. 操作的便利性D. 工件的加工精度5. 夹具的定位精度主要取决于（）。

A. 工件的尺寸B. 夹具的刚性C. 定位元件的精度D. 操作者的技能6. 夹具的夹紧机构应满足（）。

A. 快速夹紧B. 快速松开C. 夹紧力均匀D. 所有选项7. 夹具的重复定位精度是指（）。

A. 工件在夹具中的位置精度B. 工件在夹具中的角度精度C. 工件在夹具中的重复安装精度D. 工件在夹具中的尺寸精度8. 夹具设计时，应考虑（）。

A. 工件的形状B. 工件的材料C. 工件的加工要求D. 所有选项9. 夹具的刚性主要取决于（）。

A. 夹具的材料B. 夹具的结构C. 夹具的尺寸D. 所有选项10. 夹具的夹紧力过大会导致（）。

A. 工件变形B. 夹具损坏C. 夹紧机构失效D. 工件表面损伤二、判断题（每题2分，共20分）1. 夹具设计时，应尽可能减少夹具的重量。

（）2. 夹具的定位元件和夹紧元件可以是同一元件。

（）3. 夹具的夹紧力越大，工件的加工精度越高。

（）4. 夹具设计时，应优先考虑夹具的加工精度。

（）5. 夹具的重复定位精度与夹具的刚性无关。

（）6. 夹具的夹紧机构应能够快速松开工件。

（）7. 夹具的定位精度主要取决于定位元件的精度。

（）8. 夹具设计时，应考虑工件的加工要求和操作的便利性。

（）9. 夹具的刚性主要取决于夹具的材料和结构。

（）10. 夹具的夹紧力过大不会导致工件变形。

（）三、简答题（每题10分，共30分）1. 简述夹具在机械加工中的作用。

机床夹具设计机床夹具设计试卷（练习题库）1、工件六个自由度完全限制称为（），按加工要求应限制的自由度没有被限制的定位称为欠定位，夹具上的两个或两2、夹紧机构被称为基本夹紧机构的有（）；（）和偏心轮夹紧机构。

3、工件在夹具中造成定位误差的原因为（）和（）两种。

4、夹紧装置主要由（）；（）；（）三部分组成。

5、按夹具的使用特点分类有（）；（）、可调夹具、组合夹具、拼装夹具。

6、轴类零件一般采用O作为定位基面。

7、采用布置恰当的六个支承点限制工件六个自由度的法则，称为（）。

8、工件的某个自由度被重复限制称（）（重复定位）。

9、工件的实际定位点数，如不能满足加工要求，少于应有的定位点数，称为（）。

这在加工中是不允许的。

10、机床夹具由（）；（）；（）、连接元件、夹具体和其它装置或元件组成。

11、O用来限制工件的自由度。

O用来提高工件的装夹刚度和稳定性，不起定位作用。

12、定位销的种类有（）、Oo13、钻模板的分类有（）、（）、（）、（）。

14、斜锲夹紧机构中锤头斜锲夹紧和松开工件，原理是（）作用。

15、斜锲夹紧机构的结构特点（）、（）、（）、（）。

16、找正法装夹工件时，工件正确位置的获得是通过O达到的，夹具只起到O 的作用。

17、设计夹具夹紧机构时，必须首先合理确定夹紧力的三要素：（）；（）和作用点。

18、对刀的方法包括（）、（）和（）三种。

19、分度精度取决于O的精度，而分度副的精度主要取决于分度盘和分度定位器的相互位置和结构形式。

20、设计卡、花盘类夹具应尽量使夹具重心靠近（）以减少离心力和回转力矩。

21、加工前，工件被置于机床或夹具中某一正确加工位置，然后再予以压紧的过程为（）。

22、机床夹具设计主要研究的是O夹具的设计。

23、设计专用夹具其结构应（）；（），操作应简便、省力、安全可靠、排屑方便。

24、夹具按夹紧的动力源可分为（）；（）、液压夹具、气液增力夹具、电磁夹具以及真空夹具等。

25、一面两销组合定位中，为避免两销定位时出现O干涉现象，实际应用中将其中之一做成（）结构。

《机床夹具》试题及答案一、选择题1．只有在（b）精度很高时，过定位才允许采用，且有利于增强工件的（d).a．设计基准面和定位元件；b．定位基准面和定位元件；c．夹紧机构；d.刚度；e。

强度2．定位元件的材料一般选（adf)a。

20钢渗碳淬火；b.铸铁;c．中碳钢;d．中碳钢淬火;e．合金钢；f。

T〉A钢3．自位支承(浮动支承）其作用增加与工件接触的支承点数目，但（b）a．不起定位作用；b。

一般来说只限制一个自由度;c．不管如何浮动必定只能限制一个自由度 4．工件装夹中由于(a）基准和（e）基准不重合而产生的加工误差,称为基准不符误差a．设计(或工序）；b．工艺；c.测量；d。

装配；e.定位5．基准不符误差大小与（b）有关。

a．本道工序要保证的尺寸大小和技术要求；b.只与本道工序设计〔或工序）基准与定位基准之间位置误差;c.定位元件和定位基准本身的制造误差.6．在简单夹紧机构中（e）夹紧机构一般不考虑自锁；（d）夹紧机构既可增力又可减力；(c）夹紧机构实现工件定位作用的同时，并将工件夹紧；（b)夹紧机构行程不受限制。

（ade）夹紧机构能改变夹紧力的方向,（a）夹紧机构夹紧行程与自锁性能有矛盾.（f)夹紧机构动作迅速,操作简便。

a.斜楔；b.螺旋；c．定心;d．杠杆；e。

铰链；f。

偏心7．偏心轮的偏心量取决于(c）和(e），偏心轮的直径和(a）密切有关。

a。

自锁条件；b.夹紧力大小;c。

工作行程；d。

销轴直径;e。

工作范围;f.手柄长度8．在多件夹紧中，由于(e），因此一般采用（c）,夹紧才能达到各工件同时被夹紧的目的。

a．多点；b多向；c．浮动；d．动作联动；e．各工件在尺寸上有误差；f.连续式或平行式夹紧。

9．采用连续多件夹紧，工件本身作浮动件,为了防止工件的定位基准位置误差逐个积累,应使（a）与夹紧力方向相垂直。

a．工件加工尺寸的方向；b．定位基准面；c．加工表面；d．夹压面10．镗模采用双面导向时，镗杆与机床主轴是(b）连接,机床主轴只起（c)作用,镗杆回转中心及镗孔精度由 (d、f)保证。

第一章机床夹具基础知识第一节机床夹具概述一、填空题1.通常，习惯把夹具按其通用化程度分为通用夹具、专用夹具、拼装夹具三个大类。

2．机床夹具一般由定位装置、夹紧装置、夹具体三大主要部分组成。

3．根据不同的使用要求，机床夹具还可以设置对刀装置、刀具引导装置、回转分度装置及其他辅助装置。

4．按夹具适用的机床及其工序容的不同，可以分为车床夹具、铣床夹具、钻床夹具、磨床夹具、镗床夹具、齿轮加工机床夹具、电加工机床夹具、数控机床夹具等。

二、选择题1．工件在机床上加工时，通常由夹具中的A来保证工件相对于刀具处于一个正确的位置。

A．定位装置B．夹具体C．夹紧装置D．辅助装置2．机用平口钳是常用的B。

A．专用夹具B．通用夹具C．拼装夹具D．组合夹具3．下列夹具中，D不是专用夹具。

A．钻床夹具B．铣床夹具C．车床夹具D．三爪自定心卡盘4．C不属于机床夹具的三大组成部分之一。

A．夹具体B．定位装置C．对刀装置D．夹紧装置5．A是由预先制造好的各类标准元件和组件拼装而成的一类新型夹具。

A．拼装夹具B．专用夹具第三章工件的夹紧C．通用夹具D．数控机床夹具6．在机床夹具中，V形块通常作为D使用。

A．夹具体B．夹紧装置C．辅助装置D．定位元件7．下列说法中，C 不正确。

A．一般情况下，机床夹具具有使工件在夹具中定位和夹紧两大作用B．夹具相对于机床和刀具的位置正确性，要靠夹具与机床、刀具的对定来解决C．工件被夹紧后，就自然实现了定位D．定位和夹紧是两回事三、判断题1．一般来说，通用夹具是机床夹具中的主要研究对象。

( ×) 2．一般情况下，机床夹具具有使工件在夹具中定位和夹紧两大作用。

( √) 3．工件安装时，采用找正定位比采用夹具定位效率更高、精度更高。

( ×) 4．机床夹具只能用于工件的机械加工工序中。

( ×) 5．机床夹具一般已标准化、系列化，并由专门厂家生产。

( ×) 6．定位装置一般由各种标准或非标准定位元件组成，它是夹具工作的核心部分。

《机床夹具设计》思考题与习题参考答案（仅说明解答要点，供使用者参考）第1章1-1 在机械加工中，机床夹具能起到哪些作用？有哪些局限性？（参见第1章之1.2.1）机床夹具在机械加工中起着十分重要的作用，归纳起来，主要表现在以下几方面：⑴缩短辅助时间，提高劳动生产率，降低加工成本。

⑵保证加工精度，稳定加工质量。

⑶降低对工人的技术要求，减轻工人的劳动强度，保证安全生产。

⑷扩大机床的工艺范围，实现“一机多能”。

⑸在自动化生产和流水线生产中，便于平衡生产节拍。

不过，机床夹具的作用也存在一定的局限性：⑴专用机床夹具的设计制造周期长。

⑵对毛坯质量要求较高。

⑶专用机床夹具主要适用于生产批量较大、产品品种相对稳定的场合。

1-2 机床夹具通常由哪些部分组成？各组成部分功能如何？（参见第1章之1.2.3）虽然机床夹具的种类繁多，但它们的工作原理基本上是相同的。

将各类夹具中，作用相同的结构或元件加以概括，可得出夹具一般所共有的以下几个组成部分，这些组成部分既相互独立又相互联系。

⑴定位支承元件。

定位支承元件的作用是确定工件在夹具中的正确位置并支承工件，是夹具的主要功能元件之一。

定位支承元件的定位精度直接影响工件加工的精度。

⑵夹紧装置。

夹紧元件的作用是将工件压紧夹牢，并保证在加工过程中工件的正确位置不变。

⑶连接定向元件。

这种元件用于将夹具与机床连接并确定夹具对机床主轴、工作台或导轨的相互位置。

⑷对刀元件或导向元件。

这些元件的作用是保证工件加工表面与刀具之间的正确位置。

用于确定刀具在加工前正确位置的元件称为对刀元件；用于确定刀具位置并引导刀具进行加工的元件称为导向元件。

⑸其它装置或元件。

根据加工需要，有些夹具上还设有分度装置、靠模装置、上下料装置、工件顶出机构、电动扳手和平衡块等，以及标准化了的其它联接元件。

⑹夹具体。

夹具体是夹具的基体骨架，用来配置、安装各夹具元件使之组成一整体。

上述各组成部分中，定位元件、夹紧装置、夹具体是夹具的基本组成部分。

第4章机床夹具设计原理1.何谓机床夹具？试举例说明机床夹具的作用及其分类？答：所谓机床夹具，就是将工件进行定位、加紧，将刀具进行导向或对刀，以保证工件和刀具间的相对位置关系的附加装置。

机床夹具的功用：①稳定保证工件的加工精度；②减少辅助工时，提高劳动生产率；③扩大机床的使用范围，实现一机多能。

夹具的分类：1）通用夹具； 2）专用夹具； 3）成组夹具； 4）组合夹具；5）随行夹具。

2.工件在机床上的安装方法有哪些？其原理是什么？答：工件在机床上的安装方法分为划线安装和夹具安装。

划线安装是按图纸要求，在加工表面是上划出加工表面的尺寸及位置线，然后利用划针盘等工具在机床上对工件找正然后夹紧；夹具安装是靠夹具来保证工件在机床上所需的位置，并使其夹紧。

3.夹具由哪些元件和装置组成？各元件有什么作用？答：1）定位元件及定位装置：用来确定工件在夹具上位置的元件或装置；2）夹紧元件及夹紧装置：用来夹紧工件，使其位置固定下来的元件或装置；3）对刀元件：用来确定刀具与工件相互位置的元件；4）动力装置：为减轻工人体力劳动，提高劳动生产率，所采用的各种机动夹紧的动力源；5）夹具体：将夹具的各种元件、装置等连接起来的基础件；6）其他元件及其他装置。

4.机床夹具有哪几种？机床附件是夹具吗？答：机床夹具有通用夹具、专用夹具、成组夹具、组合夹具和随行夹具。

5.何谓定位和夹紧？为什么说夹紧不等于定位？答：工件在夹具中占有正确的位置称为定位，固定工件的位置称为夹紧。

工件在夹具中，没有安放在正确的位置，即没有定位，但夹紧机构仍能将其夹紧，而使其位置固定下来，此时工件没有定位但却被夹紧，所以说夹紧不等于定位。

6.什么叫做六点定位原理？答：采用六个按一定规则布置的约束点，限制工件的六个自由度，即可实现完全定位，这称为六点定位原理。

7.工件装夹在夹具中，凡是有六个定位支承点，即为完全定位，凡是超过六个定位支承点就是过定位，不超过六个定位支承点就不会出现过定位，这种说法对吗，为什么？答：不对；过定位是指定位元件过多，而使工件的一个自由度同时被两个以上的定位元件限制。

机床夹具试题一、判断题（对画√，错画×）1. 专用机床夹具至少必须由夹具体、定位元件（装置）和夹紧元件（装置）三个基本部分。

（）2. 一个物体在空间不加任何约束、限制的话，它有六个自由度。

（）3. 用六个适当分布的定位支承点，限制工件的六个自由度，即简称为六点定则。

（）4. 一个支承点只能限制工件一个自由度，但如果六个支承点分布不当，就可能限制不了工件的六个自由度。

（）5. 夹具费用的高低将直接影响劳动生产率的高低和效益好坏。

（）6. 采用不完全定位是违背六点定则的，故很少被夹具设计采用。

（）7. 采用不完全定位法可简化夹具结构。

（）8. 工件定位的实质是确定工件上定位基准的位置，此时主要应从有利于夹具结构简化和定位误差小两方面考虑。

（）9. 既能起定位作用，又能起定位刚性作用的支承称为辅助支承。

（）10. 若支承点的位置在工件定位过程中，随定位基面的变化而自动与之相适应的定位元件称为浮动支承。

（）11. 工件在夹具中定位后，在加工过程中始终保持准确位置，应由夹具定位元件来实现。

（）12. 工件加工时应限制的自由度取决于工序加工要求，夹具支承点的布置取决于工件的形状。

（）13. 用六个支承点来限制工件的六个自由度，当支承点分布不合理时，会产生既是过定位又是欠定位的情况。

（）14. 定位基面和限位基面指的都是工件上同一个表面。

（）15. 工件以圆柱孔作基面定位时，常用的定位元件是Ｖ形块或定位套筒。

（）16. 工件定位基准与工序基准重合时，基准不重合误差等于零。

（）17. 用V形块定位时，V形槽夹角α越大，定位精度越高且越稳定。

（）18. 当心轴与工件定位孔采用无间隙配合时，定位基面与限位基面完全重合，故基准不重合误差不存在。

（）19. 用心轴与工件定位孔采用有间隙配合时，无论心轴水平安装还是垂直安装，所产生的基准位移误差都是相同的。

（）20. 工件以外圆柱面作定位基面，在V形块上定位时，当加工尺寸是以外圆的下母线为工序基准标注，则定位误差最小。

安徽农业大学夹具试题汇总一填空1常用的夹紧机构()、()、()三种，其中()增力作用最小2正确确定夹紧力，主要是确定夹紧力的()、()、()3工件的定位误差主要是由()、()组成。

定位误差一般不应大于工序尺寸公差的()4导向套有()、()、()三种型式，在双面导向的情况下，要求镗杆与机床主轴()5在夹具总装图上，通常标注五种尺寸，它们是()、()、(),()、()6工件以外圆定位元件有()、()、()，工件以孔定位的定位元件有()、()、()。

7斜楔夹紧机构自锁条件是(),a越小则()越大，()越好，但()越小圆偏心夹紧机构的自锁条件是()8(不搞)双孔定位引起的定位误差包括()、()、()9斜楔夹紧机构的特点是()、()、(),()10生产批量较大时，为便于更换磨损的钻套，应使用()钻套、当孔需进行多工步加工时，应使用()钻套11钻床夹具的种类很多，一般分为()、()、(),()、()、()12不搞，对定销和分度盘轴线()时，称为()分度装置，()时，称为()分度装置13机床夹具主要由()、()、()、()、()其他元件组成。

14工件以平面定位时，定位元件通常为：()、()、(),()二判断1工件夹紧后，不能动弹了，所以六个自由度全被限制了，也就实现了完全定位(X)2零件的加工精度，特别是加工表面之间的尺寸和位置精度与工件的定位和夹紧误差有密切关系()3钻套下端面与加工孔端面的空隙越大，则排屑越方便，因此设计时，端面间隙越大越好()4当作用在斜楔的外力一定时，斜楔升角越小，则夹紧力越大，夹紧行程越小()5夹具的基本作用是保证工件的尺寸精度。

()6只要六个定位支承点，工件的六个自由度就可以完全被限制。

7批量小，只用钻头钻孔时，应该采固定钻套引导刀具。

()8车削外圆时不可能也没有必要消除工件绕自己轴心回转的自由度()9螺旋夹紧机构与圆偏心夹紧机构的作用与斜楔夹紧是相同的。

()10只要有六个定位支承点，工件的六个自由度句可以完全被限制()11设计联动夹紧机构时，常采用自动调节夹紧力的浮动机构，以便补偿工件及夹具元件相应尺寸的误差()12()工件夹紧后，不能动弹，故六个自由度全被限制，也就实现了完全定位。

一、判断题（对画√，错画×）1. 专用机床夹具至少必须由夹具体、定位元件（装置）和夹紧元件（装置）三个基本部分。

（）2. 一个物体在空间不加任何约束、限制的话，它有六个自由度。

（√）3. 用六个适当分布的定位支承点限制工件的六个自由度即简称为六点定则（√）4. 一个支承点只能限制工件一个自由度，但如果六个支承点分布不当，就可能限制不了工件的六个自由度。

√5. 采用不完全定位是违背六点定则的，故很少被夹具设计采用。

（）6. 工件定位的实质是确定工件上定位基准的位置，此时主要应从有利于夹具结构简化和定位误差小两方面考虑。

（）7. 既能起定位作用，又能起定位刚性作用的支承称为辅助支承。

（）8. 若支承点的位置在工件定位过程中，随定位基面的变化而自动与之相适应的定位元件称为浮动支承。

（）9. 工件在夹具中定位后，在加工过程中始终保持准确位置应由夹具定位元件来实现。

10. 工件定位基准与工序基准重合时，基准不重合误差等于零。

（√）11. 用V形块定位时，V形槽夹角α越大，定位精度越高且越稳定。

（）12. 当心轴与工件定位孔采用无间隙配合时，定位基面与限位基面完全重合，故基准不重合误差不存在。

（）13. 用心轴与工件定位孔采用有间隙配合时，无论心轴水平安装还是垂直安装，所产生的基准位移误差都是相同的。

（√）14. 工件以外圆柱面作定位基面，在V形块上定位时，当加工尺寸是以外圆的下母线为工序基准标注，则定位误差最小。

（√）15. 在夹具中采用偏心轮夹紧工件比用螺旋压板夹紧工件的动作迅速，但其自锁性要比后者差。

（√）16. 用三爪自定心卡盘夹持工件车削时，每个卡爪所受的力是变化的，工件伸出卡爪越长，所需夹紧力也越大。

（）17. 在斜楔增力机构中，斜角α越大，增力比也越大，因而夹紧力也越大。

（）18. 各种精密分度装置大多是利用“误差平均效应”的工作原理设计制造的。

（√）19. 当心轴与工件定位孔采用无间隙配合时，定位基面与限位基面完全重合，故基准不重合误差不存在。
