浅析无线调车机车信号和监控系统建设与应用无线调车机车信号和监控系统是一个现代化的铁路调度系统，其作用是通过无线技术实现车站互联，提高车辆调度效率和安全性。
本文将从技术原理、建设流程和应用场景三个方面进行分析。
一、技术原理无线调车机车信号和监控系统利用的是无线电波传输原理。
信号塔中设置了高频发射机，通过调制，将要传输的信息转化成无线电波，通过天线传播，在接收端进行解调，还原出原始的信息。
通过这一技术原理，实现了互联无缝地铁路车站之间的联网传输。
二、建设流程无线调车机车信号和监控系统的建设是个复杂的过程，需要分为以下几个步骤：1、选址：需要根据车站地理位置和需要进行联网的车站数量等参数，对信号塔选址进行规划，以实现最优化的车站互联效果。
2、建设：州铁局根据联通规划，投入资金，在信号塔上安装发射机、天线和接收机等设备，并进行调试和联通。
3、测试：在车站、信号塔等位置进行测试，确保每个单元的联通质量和信号稳定性。
4、运行：维护人员在信号塔中安装系统，升级软件，确保系统的正常运行和维护。
三、应用场景无线调车机车信号和监控系统是一项先进的技术，它在铁路运输的安全性、效率和服务中都发挥了重要的作用。
1、安全性：采用信号设备安全系统，对于道口、隧道出口口等位置设置红外监控设备，当列车开过，实时监测，确保列车的安全运行。
2、效率：无线调车机车信号和监控系统能够将列车到站信息实时传送给操作员，将列车停靠时间缩短到最短程度，增加运行效率和车站流量。
3、服务：通过该系统，铁路管理公司能够实时监测车辆信息，根据需要及时配送物资，改进不足之处，并更好地满足旅客的服务需求。
综上所述，无线调车机车信号和监控系统在现代化铁路调度系统中发挥着不可替代的作用，既提高了列车的安全性和运行效率，又方便了旅客的使用，为现代铁路运输提供了重要的保障。

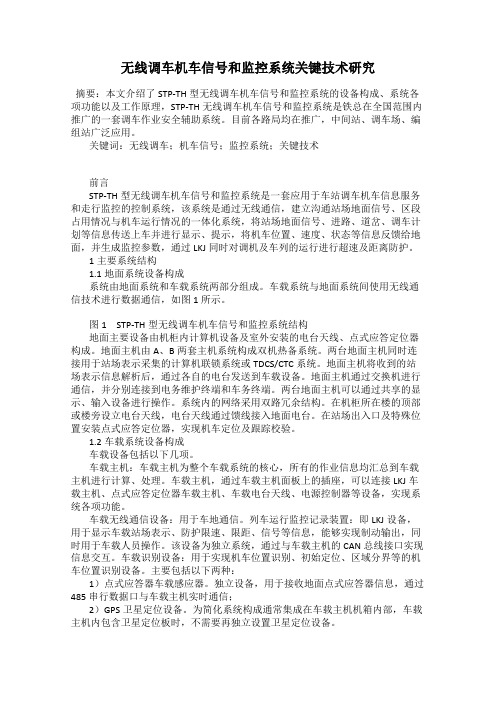

无线调车机车信号和监控系统关键技术研究摘要：本文介绍了STP-TH型无线调车机车信号和监控系统的设备构成、系统各项功能以及工作原理，STP-TH无线调车机车信号和监控系统是铁总在全国范围内推广的一套调车作业安全辅助系统。
目前各路局均在推广，中间站、调车场、编组站广泛应用。
关键词：无线调车；机车信号；监控系统；关键技术前言STP-TH型无线调车机车信号和监控系统是一套应用于车站调车机车信息服务和走行监控的控制系统，该系统是通过无线通信，建立沟通站场地面信号、区段占用情况与机车运行情况的一体化系统，将站场地面信号、进路、道岔、调车计划等信息传送上车并进行显示、提示，将机车位置、速度、状态等信息反馈给地面，并生成监控参数，通过LKJ同时对调机及车列的运行进行超速及距离防护。
1主要系统结构1.1地面系统设备构成系统由地面系统和车载系统两部分组成。
车载系统与地面系统间使用无线通信技术进行数据通信，如图1 所示。
图1STP-TH型无线调车机车信号和监控系统结构地面主要设备由机柜内计算机设备及室外安装的电台天线、点式应答定位器构成。
地面主机由A、B两套主机系统构成双机热备系统。
两台地面主机同时连接用于站场表示采集的计算机联锁系统或TDCS/CTC系统。
地面主机将收到的站场表示信息解析后，通过各自的电台发送到车载设备。
地面主机通过交换机进行通信，并分别连接到电务维护终端和车务终端。
两台地面主机可以通过共享的显示、输入设备进行操作。
系统内的网络采用双路冗余结构。
在机柜所在楼的顶部或楼旁设立电台天线，电台天线通过馈线接入地面电台。
在站场出入口及特殊位置安装点式应答定位器，实现机车定位及跟踪校验。
1.2车载系统设备构成车载设备包括以下几项。
车载主机：车载主机为整个车载系统的核心，所有的作业信息均汇总到车载主机进行计算、处理。
车载主机，通过车载主机面板上的插座，可以连接LKJ车载主机、点式应答定位器车载主机、车载电台天线、电源控制器等设备，实现系统各项功能。
浅析无线调车机车信号和监控系统建设与应用无线调车机车信号和监控系统是铁路运输中非常重要的一环，它能够确保列车的安全运行、实现列车之间的无线通信和调度，并监控机车的运行状态。
随着科技的发展和铁路运输的需求，无线调车机车信号和监控系统的建设与应用越来越受到重视。
本文将从系统建设和应用两方面对这一系统进行浅析。
一、系统建设1. 技术选型无线调车机车信号和监控系统涉及到通信、信号、监控等多个方面的技术，因此在系统建设之初，需要进行技术选型。
在通信方面，可以选择GSM-R、LTE等技术作为通信载体，而在信号方面，则需要采用成熟可靠的信号设备，以确保列车的安全运行。
监控系统的建设需要选用高清晰度摄像头、数据传输及存储设备等，以实现对机车运行状态的实时监控和记录。
技术选型的合理性对系统的建设和后续应用具有重要意义。
2. 网络规划系统建设还需要进行网络规划，以确保系统能够在广阔的铁路运输网络中正常运行。
网络规划涉及到信号覆盖、通信网络建设、监控设备布设等方面，需要充分考虑铁路线路的特点和技术需求，对各个环节进行详细规划和布局。
3. 设备采购及安装在系统建设过程中，需要进行设备采购及安装工作。
这一环节需要选择信号设备、通信设备、监控设备等，并进行相关设备的安装和调试工作。
设备采购的质量和安装的准确性将直接影响系统的后续应用效果，因此这一环节需要高度重视。
4. 系统集成及调试无线调车机车信号和监控系统的建设过程中，还需要进行系统集成及调试工作。
这一环节需要将各个设备进行有机组合，并进行系统的整体联调和调试工作，以确保各部分能够协调运行，形成一个完整的系统。
5. 运行维护系统建设完成后，还需要进行系统的运行维护工作。
这包括定期对系统进行检修、维护和更新，以及及时处理系统故障、故障告警等工作，以确保系统的正常运行。
二、系统应用1. 无线调度和通信无线调车机车信号和监控系统的建设使得列车之间的调度变得更加便捷和高效。
通过无线调度系统，调度员可以实时了解列车的位置、速度等信息，并根据列车的运行情况进行调度，以确保列车之间的安全运行。
浅析无线调车机车信号和监控系统建设与应用近年来，随着铁路行业的不断发展，无线调车机车信号和监控系统在铁路建设中发挥着越来越重要的作用。
这些系统的建设和应用使得铁路调车工作更加智能化和安全化，为铁路运输的高效运行提供了强大的技术支持。
本文将从技术原理、建设要点和应用案例等方面对无线调车机车信号和监控系统进行浅析，以期能够更好地了解这一系统的特点和价值。
一、技术原理无线调车机车信号和监控系统是基于现代无线通信技术和智能控制技术的一种铁路调车指挥和监控系统。
其技术原理主要包括无线通信模块、数据采集模块、控制模块和监控显示模块等几大部分。
无线通信模块通过无线传输技术将信息传输到监控中心，实现了不同位置设备之间的实时通信。
数据采集模块通过传感器对列车的运行状态、位置信息等数据进行采集，并将这些数据传输给监控中心。
然后，控制模块负责对列车的启停、速度调整等功能的控制，从而实现了对列车的远程控制。
监控显示模块以图形化界面的形式展示列车的运行状态、位置信息等数据，为调车指挥员提供了全面且直观的监控信息。
二、建设要点在建设无线调车机车信号和监控系统时，需要重点考虑以下几个方面的要点。
要充分考虑系统的稳定性和可靠性，保证系统在复杂的铁路环境下能够正常运行，并能够在突发情况下及时做出响应。
需要注意系统的兼容性和互联性，确保系统能够与其他铁路系统无缝对接，形成完整的铁路运输网络。
要注重系统的安全性和保密性，采取各种技术手段加强系统的防护措施，防止系统被非法入侵或者攻击。
要考虑系统的可维护性和可升级性，采用模块化设计和标准化接口，以便于系统的维护和更新。
三、应用案例目前，无线调车机车信号和监控系统已经在我国的多条铁路线路上得到了广泛的应用，并取得了显著的效果。
以西部某高铁为例，该高铁运用无线调车机车信号和监控系统，实现了列车的远程调度、监控和控制。
这一系统不仅提高了列车的调度效率，同时也大大减少了人为因素引起的交通事故。
浅析无线调车机车信号和监控系统建设与应用无线调车机车信号和监控系统是铁路运输中非常重要的一部分，它的建设与应用对于保障列车安全运行、提高车站作业效率和保障列车调度的准确性有着至关重要的作用。
在这篇文章中，我们将对无线调车机车信号和监控系统的建设与应用进行深入浅析，以期能够更好地了解其在铁路运输中的重要性并且对其建设与应用进行有效的指导。
一、无线调车机车信号和监控系统的概述无线调车机车信号和监控系统是在铁路运输中用于列车调度与安全应用的一种系统，其主要功能是通过一定的信号传输方式使得列车可以接收到调度指令并进行相应的操作。
一般来说，传统的信号系统会采用轨道边的信号机来进行信号的传输，但是这种方式存在着一些不足，比如信号机布置不合理、维护成本高等问题。
因此无线调车机车信号和监控系统的出现为这些问题的解决提供了一种新的思路。
二、无线调车机车信号和监控系统的建设1. 技术支持无线调车机车信号和监控系统的建设需要有着先进的技术支持，这包括了通信技术、信号处理技术、监控技术等多方面的内容。
在技术支持方面，需要有着一批经验丰富的技术人员来进行系统设计与建设，并且需要拥有一定的研发能力来进行系统的不断升级与改进。
2. 设备选型在无线调车机车信号和监控系统的建设中，设备的选型非常重要。
需要根据具体的使用需求来选择合适的无线调车机车信号设备、监控设备、传输设备等，使得整个系统的性能得以充分展现。
设备的选型也需要考虑到后期的维护成本以及设备的可靠性等问题。
3. 系统布局系统的布局是无线调车机车信号和监控系统建设中的另一个重要环节。
合理的系统布局可以保证信号的覆盖范围能够达到最佳状态，使得信号的传输能够得到充分的保障。
系统布局还需要考虑到信号点的多样性，使得系统布局能够适应不同的应用场景。
三、无线调车机车信号和监控系统的应用1. 保障列车运行安全无线调车机车信号和监控系统的应用可以有效地保障列车的运行安全。
通过系统的实时监测和信号传输，列车可以得到及时的调度指令，并且能够对列车进行实时的监控，保障列车的安全运行。
浅析无线调车机车信号和监控系统建设与应用无线调车机车信号和监控系统作为铁路运输安全的重要组成部分，对于确保列车运行的安全与顺利起到了至关重要的作用。
在铁路行业的发展中，无线调车机车信号和监控系统的建设与应用也越来越受到重视。
本文将从系统的建设原理、应用场景及技术特点等方面对无线调车机车信号和监控系统进行浅析，旨在为读者深入了解该系统的重要性及其在铁路运输中的应用价值。
一、系统的建设原理1. 系统组成一般的无线调车机车信号和监控系统由信号控制器、通讯器材、监控设备等组成。
信号控制器负责控制列车的调度、运行及停车等操作，通讯器材用于与列车进行无线通讯，监控设备则用于监控列车的运行状态以及报警信息等。
2. 技术原理该系统一般采用无线通讯技术，通过建立起一套覆盖整个路线的无线通讯网络，将列车和地面调度中心进行实时的通讯联络。
在列车运行过程中，调度中心可以通过监控设备实时了解列车的运行状态，同时可以通过信号控制器对列车进行远程控制。
这样一来，无线调车机车信号和监控系统就可以实现对列车的实时调度和监控，从而提高整个运输系统的安全性和运行效率。
二、应用场景1. 调车作业无线调车机车信号和监控系统在调车作业中发挥着重要的作用。
通过该系统可以实现对调车列车的实时监控和调度，从而避免了人工操作可能带来的错误和危险因素。
利用系统的远程控制功能，可以实现对调车列车的智能调度，提高了调车作业的效率和安全性。
2. 远程监控除了调车作业外，无线调车机车信号和监控系统还可以在远程监控方面发挥作用。
通过监控设备可以实时了解列车的运行状态、位置、速度等信息，及时发现问题并进行处理，从而保障整个运输过程的安全和顺利进行。
三、技术特点1. 实时性强系统具有远程控制功能，可以实现对列车的智能调度和远程操作，从而提高了运输效率。
3. 安全性高系统可以对列车进行全方位的监控和报警，避免了人为因素可能带来的错误和危险，提高了运输过程的安全性。
2当前，我公司管辖范围内的12个车站内的站场调车作业中，全部都是列车乘务员依靠地面信号机的指示状态来完成的，这种作业方法有着不可避免的缺陷和不足：首先，列车乘务员因为受轨道等客观条件的限制，如在弯道处或者推送作业情况下，极易造成信号确认方面的困难，从而埋下事故隐患；其次，这种方法受天气等因素的影响也比较大，在雨雪和冰雹等恶劣天气下，这种方式给调车作业的顺利完成造成了困难，容易造成不必要的损失。
为了减少由于人为操作失误而产生的“冲、挤、脱“等事故的发生，有必要提出无线调车机车信号和监控系统。
该系统综合了无线通信、计算机、显示和机车控制技术，是基于通信的列车控制和列车超速防护技术在调车作业安全防护方面的特殊应用。
该新一代集中调度系统，重点解决专用调车机车在固定调车场、本务机（本务机是担当主要牵引任务的机车）在中间站时调车作业的安全防护问题。
1．系统结构。
无线调车机车信号和监控系统的基本结构主要由两部分组成：一套地面子系统和若干套车载子系统。
地面子系统主要由地面服务器、联锁信息采集接口、地面应答器、无线数据传送电台等相关设备组成，负责采集站场联锁信息以及发送调车作业单，为机车监控提供地面依据；车载子系统主要由调车机车分机、彩屏装置、车辆应答器、监控装置以及无线数据传送电台等相关设备组成，负责实施对机车走行的实际动作监控。
2．车地通信。
实现站内调车机车监控可以采取两种方式：一种是通过轨道电路电码化传送信息来实现对调车机车作业进行监控；另一种方式就是采用无线传输的方式实现机车与地面的信息交互。
由于技术原因，无法通过轨道接收方式全部实现全场的机车信号显示，如果采用第1种方式，则需要对车站内大量设备进行改造，费用会相当大；而利用无线传输的方式，改造量小，投资也比较少，因而是一种较为理想的选择。
在整个通信过程中，机车有调车任务时首先需要向地面服务器发送请求入网的信息，收到地面服务器的入网许可之后方能进入站场进行调车作业。
浅析无线调车机车信号和监控系统建设与应用1. 引言1.1 研究背景现在我们正处于信息化和智能化的时代，铁路运输领域也在不断推进现代化建设。
无线调车机车信号和监控系统作为铁路运输安全管理中的重要组成部分，其建设和应用已经日益受到重视。
在过去的铁路运输中，调车和机车信号系统主要依靠人工操作，存在着操作不够及时、精准度低、监控范围有限等问题。
而引入无线调车机车信号和监控系统，则可以有效地解决这些问题，提高车辆运行的效率和安全性。
随着铁路网络的不断扩展和运输量的增加，传统的调车和信号系统已经无法满足现代化铁路运输的需求，因此有必要研究和建立更先进的无线调车机车信号和监控系统。
这些系统可以利用现代通信和信息技术，实现对车辆的实时监控、远程控制和自动化操作，从而提高调车和机车信号系统的效率和安全性。
本次研究旨在探讨无线调车机车信号和监控系统的建设与应用，分析系统的优势和应用案例，为铁路运输安全管理和运行效率的提升提供参考。
通过深入研究这些系统的建设和应用，可以更好地了解其在铁路运输领域的作用和意义，为未来的系统优化和发展提供借鉴。
1.2 研究目的研究目的是深入探讨无线调车机车信号和监控系统的建设与应用，以提高铁路调车作业的效率和安全性。
通过对系统建设和应用的分析，旨在为铁路行业提供科学的技术支持，推动铁路运输领域的现代化发展。
通过系统的优势分析和应用案例分析，总结和展示系统在实际运用中所取得的效益和优势，为相关单位和决策者提供参考依据。
通过对系统的发展趋势展望，可以为未来的研究和实践提供指导，促进技术创新和行业进步。
通过本研究，旨在为促进无线调车机车信号和监控系统的建设和应用提供理论和实践指导，为铁路运输的安全和高效提供有力支持。
1.3 研究意义无线调车机车信号和监控系统的建设与应用对于提高铁路运输安全性和效率具有重要意义。
这些系统可以实现无线远程控制机车信号和监控设备，使得调车作业更加灵活高效。
这些系统可以实现对机车运行状态的实时监测，及时发现并解决故障，提高了机车运行的可靠性和安全性。
无线调车机车信号和监控系统的调车作业指挥方式探讨
摘要:随着现有调车监控系统功能的不断扩展,以及调车作业指挥方式的应用,国内轨道机车运行情况较为良好。
我国调车机车信号与监控系统的执行借助了先进的卫星导航定位技术,从而令无线调车及其相关步骤更为精准,有利于调车作业指挥工作的顺利展开。
本文就无线调车机车信号与监控系统的主要功能进行阐述,结合在空闲线路上拟运行该系统的实际情况,且近距离了解到该技术的特点与系统构建的机理,对调车作业指挥方式做出进一步的探讨,以期对实践应用提供有益的借鉴。
关键词:无线调车机车信号监控系统调车作业指挥方式卫星导航
无线调车机车信号和监控系统是通过调车进路跟踪与车载设备差分定位两种定位方式,确定调车机车在执行任务时的具体位置,从而保障车辆的运行安全及抵达时限。
无线调车机车信号和监控系统主要是为了防止在调车作业过程中出现撞车、脱轨等机车事的发生。
该系统主要由地面设备和车载设备构成,其特点体现在智能化的监控制动方式上,一旦当机车因车速过快而被系统监测到时,系统的自动控制职能即刻就能使机车车速调整至正常范围之内。
另外,该项无线调车机车信号监控系统能够控制列车之间的安全距离,避免以往人为控制调车作业指挥工作中出现的失误,给调车机车作业工作的安全性带来保障。
1 无线调车机车信号和监控系统的特点
无线调车机车信号和监控系统主要应用在铁路轨道运载领域,为铁路轨道交通的有序运行提供技术上的支持。
该系统具备铁路站点、运输场次等自动监测调车作业的职能,且能够实施自动机载数据功能,它是目前业界应用较为广泛的技术系统。
无线调车机车信号监控系统内部设有独特的卫星定位系统装置,在卫星导航技术的引领下,精准定位机车的具体位置,是目前我国较为重要的行车安全定位及监测装置。
2 无线调车机车信号和监控系统的调车作业指挥方式
无线调车机车信号和监控系统能够实时传递有效信息,它不仅能够在车载信息操作界面上显示机车战场等信息,第一时间为机车司机提供实时战场调车作业情况,还能在其它轨道被占用时,提示机车司机进行转轨操作,自动跟踪当前车列的位置,从而实现智能化安全防护控制指挥的能效。
基于该系统的调车作业指挥方式在实际应用中得到了业内的认可,采用此方式执行调车作业指挥工作能够提升整个铁路运载过程的效率,保障各环节安全[1]。
2.1 无线调车机车信号和监控系统的主要功能
无线调车机车信号和监控系统的功能有很多,承担着我国目前铁路运载系统的整个工作环节的安全运行责任,令铁路系统逐步走向自动化发展之路。
系统全程记录调车作业的进度与环节,并且将数据信
息快速传递到地面基站内的计算机系统,大量信息通过相关微机技术操作人员的处理后,再将有效信息返回机车主控界面,为机车司机提供有效信息,使其完成驾驶任务[2]。
无线调车机车信号和监控系统的调车指挥方式的功能体现在诸多技术及管理细节之中,为铁路运载工作提供重要的基础支持。
第一,该指挥方式所依托的监控系统是以图形方式为主,为机车驾驶人员呈现直观的实时画面,操作界面的视野较为开阔,其界面上所显示的战场信息会随着信息的变化而变换,能够做到实时更新;第二,实时采集调车命令,自动搜索调车进路,正确复示调车信号显示状态,而且能够自动修正走行距离,消除调车作业走行累计误差;第三,该系统能够实时显示调车车列位置、走行方向、走行速度与距前方调车信号的距离,从而辅助机车司机做车速调整;第四,该系统的自动计算监控模式曲线,以及连续监督调车作业过程,能够防止调车作业事故的发生;第五,系统与平面调车设备相连接,从而保障调车推进过程的作业安全;第六,一般情况下,一套车站设备可在同一车站给多台机车设备发送信息,节约了构建数个地面计算机操作控制室的成本;第七,实时记录调车作业过程及其相关操作,使用大容量IC卡或转储器进行数据转储,且能够实时检索、回放调车作业的过程和细节,保障行车及场次的安全性[3]。
2.2 浅析无线调车机车信号和监控系统的作业指挥方式
由于轨道电路的情况极为复杂,机车的运载实况与信息传输过程往往受到多重因素的影响。
为了保证电路信号传输过程的稳定,降低
距离定位的误差,应用无线调车机车信号和监控系统的调车作业方式能够满足这一要求。
一般情况下,在应用非军用卫星定位系统来执行定位任务时,较易受到天气、磁场干扰等环境的干扰,因此所收集到的信息数据与实际情况有所偏差。
为求得精准的定位数据,就要依据以往的经验及相关条件进行综合分析,做进一步数据处理。
在实际调车作业指挥过程中,调车机车在推进长列车进轨道执行运载任务的过程中,其所占用的进路路况较为良好,但仅仅是中间区段出现轨道电路接触不良,因此在无线调车机车监控系统中显示出该区段“被占用”,进而提示系统改道运行,同时该路段的信号随即开启,提示其它机车注意行驶安全[4]。
2.3 调车作业指挥方式所应用的监控系统建设标准
随着调车监控系统运行模式的革新,令调车环节的工作效率有了一定程度的提升,同时,无线调车机车信号和监控系统的完善要遵循一定的标准。
无论是调车作业的地面监控站还是系统维护基站,需配合无线调车机车信号和监控系统来执行调车作业指挥工作,使其圆满完成既定运载任务[5]。
3 结语
无线调车机车信号和监控系统的应用对于调车作业的指挥工作带来新型操作技术,完善机车跟踪定位系统的整体构建,提高工作效率。
目前,国内调车作业指挥系统所应用的无线调车机车信号和监控
管理系统是在监控装置、TDCS与计算机技术整合应用的基础之上,研发的一种基于ATP技术的新型调车作业指挥方式,能够使调车机车管理更加安全、系统性能更为稳定。
参考文献
[1] 刘俊.无线调车机车信号和监控系统的调车作业指挥方式探讨[J].中国铁路,2013,1(2):145-146.
[2] 曹桂均,程君.适用于正线机车的无线调车机车信号和监控系统的研究与实验[J].中国铁道科学,2012,7(7):112-113.
[3] 曹桂均,林通源.车站调车作业安全防护的新装备——调车机车信号和监控系统[J].铁路通信信号工程技术,2010,12(6):178-179.
[4] 任宛星,曹桂均,程君.正线机车无线调车机车信号和监控系统地图数据验证[J].中国铁路,2013,1(1):106-107.
[5] 刘瑞强,刘明霞,罗荣华,等.无线调车机车信号和监控系统在专用线上的应用[J].甘肃科技,2011,11(11):181-183.。
