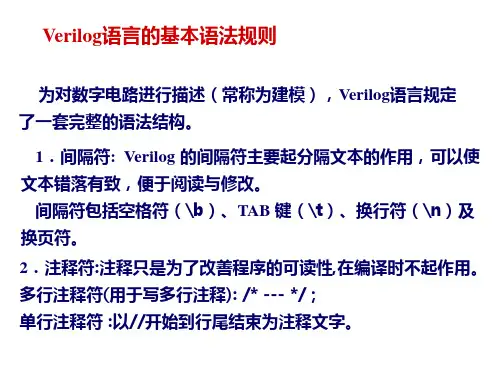

Verilog语言的基本语法规则

Verilog的词法约定1Verilog是大小写相关的，其中的关键字全部为小写。

2空白符由空格、制表符、和换行符组成。

3单行注释以“//”开始，verilog将忽略此处到行尾的内容。

多行注释以“/*”开始，以“*/”结束。

多行注释不允许嵌套4操作符有三种：单目操作符、双目操作符和三目操作符。

5数字声明Verilog中有两种数字生命：指明位数的数字和不指明位数的数字指明位数的数字表示形式：<size>’<base format><number>Size用来指明数字位宽度，只能用十进制整数表示Base format包括十进制(’d或’D)，二进制（’b或’B），八进制(‘o或’O)，十六进制(‘h或’H)例如4’b1111 //4位2进制数12’h3ac //12位16进制数不指明位数的数字：如果数字说明中没有指定基数，那么默认表示为十进制数。

如果没有指定位宽，则默认的位宽度与仿真器和使用的计算机有关（最小为32位）。

‘o21 //32位八进制数X值和Z值：不确定值用X表示，高阻用Z值表示。

在八进制数中代表3位，十六进制中代表4位。

12’h12X //这是一个12位16进制数，其中低四位不确定负数：在表示位宽的数字前面增加一个减号来表示它是一个负数。

-6’d3 //一个6位的用二进制补码形式存储的十进制数3，表示负数-6’sd3 //一个6位的带符号算数运算的负数下划线符号和问号：除了第一个字符，下划线“_”可以出现在数字中的任何位置，它的作用只是提高可读性，在编译阶段会被忽略掉问号“？”是z的另一种表示，使用问号的目的在于增强casex和casez语句的可读性。

在这两条语句中，“？”表示不必关心的情况。

12’B1111_0011_1110 // 增强可读性4’b10?? //相当于4’b10zz6字符串是双引号括起来的一个字符队列。

对于字符串的限制是，它必须在一行中书写完，不可书写在多行中，也不能包含回车符。

verilog 基本语法Verilog基本语法Verilog是一种硬件描述语言，用于描述数字电路的行为和结构。

它具有强大的建模能力，能够描述复杂的数字系统，并用于逻辑设计和硬件验证。

本文将介绍Verilog的基本语法，以帮助读者对这种语言有一个基本的了解。

1. 模块声明在Verilog中，所有的设计都是通过模块来实现的。

模块是Verilog 的基本组织单位，类似于其他编程语言中的函数或类。

模块声明由关键字module开头，后面跟着模块的名称和输入输出端口的定义。

例如：module my_module(input a, b, output c);// 模块的主体endmodule2. 端口声明在模块声明中，使用关键字input和output来声明输入和输出端口。

输入端口用于接收信号，输出端口用于输出信号。

端口可以是单个的信号，也可以是信号的数组。

例如：input a, b; // 单个输入端口output c; // 单个输出端口input [7:0] d; // 输入信号的数组3. 信号声明在Verilog中，使用关键字wire、reg、integer等来声明信号。

wire用于声明连续的信号，reg用于声明时序的信号，integer用于声明整数变量。

例如：wire a, b; // 连续信号reg [7:0] c; // 时序信号，有8位integer d; // 整数变量4. 时钟和复位在数字电路中，时钟和复位信号是非常重要的。

在Verilog中，可以使用关键字input来声明时钟和复位信号，并在模块的输入端口中定义。

例如：input clk; // 时钟信号input rst; // 复位信号5. 运算符Verilog支持各种运算符，包括算术运算符、逻辑运算符、位运算符等。

算术运算符用于执行加减乘除等操作，逻辑运算符用于执行与或非等逻辑操作，位运算符用于执行位操作。

例如：a =b + c; // 加法运算d = ~(a & b); // 与运算和非运算6. 控制结构在Verilog中，可以使用if语句、case语句等控制结构来实现条件判断和多路选择。

veriloga基础语法VerilogA是一种硅谷团队开发的建模语言，它被广泛应用于集成电路(IC)的设计和仿真中。

本文旨在介绍VerilogA的基础语法。

1. 模块声明在VerilogA中，每个模块都需要进行声明。

声明的语法如下：module 模块名(输入端口1,输入端口2,...输入端口n,输出端口1,输出端口2,...输出端口m);<模块定义代码>endmodule其中，模块名可以由字母、数字和下划线组成，不能以数字开头；输入端口和输出端口可以是标量或向量。

2. 参数声明VerilogA允许在模块中声明参数，以便在实例化时进行配置。

语法如下：parameter 参数名 = 值;参数可以通过assign语句进行连接，也可以在实例化时进行配置。

3. 变量声明在VerilogA中，可以使用不同的变量类型进行声明，如实数、整数、布尔值等。

real: 实数类型，用于存储实数值。

integer: 整数类型，用于存储整数值。

boolean: 布尔类型，用于存储真/假值。

语法如下：real 变量名;integer 变量名;boolean 变量名;4. 函数和任务在VerilogA中，可以使用函数和任务来实现特定的功能。

函数是一段可重用的代码，它接收输入参数并返回一个值。

函数的语法如下：function 返回类型函数名(输入参数);<函数定义代码>return 返回值;endfunction任务是一段可重用的代码，不返回值，但可以通过参数进行输入和输出。

任务的语法如下：task 任务名(输入参数);<任务定义代码>endtask5. 运算符VerilogA支持各种常见的数学和逻辑运算符，如加减乘除、取余、与或非等。

加法运算符：+减法运算符：-乘法运算符：*除法运算符：/取余运算符：%与运算符：&&或运算符：||非运算符：!6. 控制结构在VerilogA中，可以使用if-else、for、while等控制结构来实现条件判断和循环。

了解VerilogHDL语法规则吗，看完这篇就知道了本节介绍Verilog HDL语法规则，包括文字规则、数据对象及运算符的使用等。

Verilog HDL文字规则1.关键词与标识符关键词是Verilog HDL中预先定义的单词，它们在程序中有特别的使用目的。

已经被用作关键词的单词不可以在程序中另作他用，见表3-1。

不同版本的Verilog HDL硬件描述语言中定义的关键词数目略有变化，Verilog 1995的关键词有97个，Verilog 2001共102个。

标识符是用户编程时给对象定义的名称，对象包括：常量、变量、模块、寄存器、端口、连线、示例和beginend块等元素。

定义标识符时应遵循如下规则：只能由26个大小写英文字母、数字和下划线组成。

标识符的第一个字符必须是英文字母或下划线。

字符中的英文字母区分大小写。

【例3-7】判断下面标识符是否合法。

2.注释与C语言一样，硬件描述语言中的注释也不会被编译。

在Verilog HDL中有两种形式的注释方式：采用/* */，多用于多行注释。

采用//，用于单行注释。

【例3-8】注释举例。

在实际使用中，很多公司的编程规范明确表明，注释行中不提倡采用第一种/**/的注释方式，不允许使用中文注释。

3.常数的表示在Verilog HDL中，常数用来表示在程序中不随意变化的量，常数分为整数、实数及字符串三大类型。

(1)整数型常数是数字电路中最常用到的类型，在Verilog HDL中有两种表示方法：简单的十进制格式，例如-50、6等。

基数格式，其表达方式一般如下：〈位宽〉是十进制数值表示的常数化成二进制时对应的宽度，〈进制符号〉用进制符号b或B(二进制)、o或O(八进制)、d或D(十进制)、h或H(十六进制)表示常数的进制格式，即二进制、八进制、十进制、十六进制这4种进制表示。

数字的位宽可以默认，如果没有定义长度，数的长度由具体机器系统决定(至少是32位)。

【例3-9】常数表示方法举例。

Verilog基础语法总结去年⼩学期写的，push到博客上好了Verilog 的基本声明类型wire w1; // 线路类型reg [-3:4] r1; // ⼋位寄存器integer mem[0:2047]; // 2048 个整数的阵列reg [31:0] cache[0:63]; // 32 位数据的64个存储单元//通常称为内存或记忆体//更多阵列类型的声明reg [7:0] array [0:1023];reg [7:0] array [0:1023][0:511];module⾥的声明类型parameter 参数声明port 脚位声明基本语法`define 常数名数字//定义⼀个宏常量，引⽤⽅法是:`常数名//其中数字的格式为:x’(b/h/d)x位数//b是⼆进制，h是16进制，d是10进制#10 <item>//经过10个时延单位执⾏后⾯的程式`timescale 1ns/10ns//定义时延单位`include”<name>.v”//将⼯作⽬录下的该⽂件的内容扩充到本⽂件中//注意是⼯作⽬录，include其他路径下的⽂件是不⾏的module <模组名>(参数列表);endmodule//声明⼀个模块assign//主要⽤来描述组合逻辑//与always语句块相⽐较不必强制使等号左边的数必须为寄存器类型//等号左边可以是wire或reg或output//两种 Assign ：Blocking v.s. Nonblocking//a = b ; // Blocking assignment : 执⾏顺序不⼀定，//a <= b; // Nonblocking assignment : 所有可同时执⾏的东西都执⾏完⼀次后，才会前进到下//⼀个时间点。

Always//声明⼀个语句块//⽤法⼀ always #时延语句//⽤法⼆ always @(posedge clk)//当clk信号处于上升沿的时候要执⾏的语句块//这⾥posedge代表信号的上升沿//negedge代表信号的下降沿举例说明阻塞式赋值(Blocking)与⾮阻塞式(Non-Blocking)赋值的区别下⾯是阻塞式赋值的例⼦reg d1, d2, d3, d4;always @(posedge clk) d2 = d1;always @(posedge clk) d3 = d2;always @(posedge clk) d4 = d3;由于这是⼀门硬件描述语⾔，语句的声明顺序与执⾏顺序⽆关，这样的写法我们是⽆法得知这三条语句的执⾏顺序的，所以，d2,d3,d4的结果都将是不固定的下⾯是⾮阻塞式赋值的例⼦reg d1, d2, d3, d4;always @(posedge clk) d2 <= d1;always @(posedge clk) d3 <= d2;always @(posedge clk) d4 <= d3;因为可以同时执⾏的事件都执⾏完⼀次之后才会执⾏下⼀时间点的事件，所以d2,d3,d4会得到上⼀轮的d1,d2,d3下⾯仍然是⼀个阻塞式赋值的例⼦a = 1;b = a;c = b;执⾏结果相当于a=1,b=1,c=1;下⾯是⼀个⾮阻塞式赋值的例⼦a <= 1;b <= a;c <= b;执⾏结果相当于a=1;b=上⼀轮a的值;c=上⼀轮b的值//initial语句块：常⽤于testbench实时赋值initialbegin// 程序end//当模拟⼀开始会被执⾏//到end会结束系统函数与常量$readmemh("cpu0s.hex", m);将对应的⽂件写到m这个阵列⾥⾯$time是显⽰执⾏时间的常量，其单位是ns$display(“printf的格式控制符”,输出参数列表); $monitor的语法完全类似verilog中所有变量都是全局变量，例如module top;integer myglobalvar;endmodulemodule any;initial $display(top.myglobalvar);Endmodule关于模组内模块的合法性说明module <module name> (<port list>);<declares><module items>endmodule其中的 <module items> 可能是以下类型的语句：1. initial2. always3. assign4. module 实例基本语句说明-分⽀语句1.简易分⽀f = sel ? a : b; // 右邊的任何改變都會引發左邊的重新計算2.IF分⽀if (s == 1'b0)y = 0;elsey = 1;if (select == 1) y = a;else y = b;3.case分⽀case ({a,b})2'b00: t = 1;2'b11: t = 4;default: t = 0;endcasecase (op)2'b00: y = a + b;2'b01: y = a - b;2'b10: y = a ˆ b;default: y = ’hxxxx;endcase4.casez : 将z当做⽆关项处理casez (f)2'b00: y=a+b;2'b01: y=a-b;2'b10: y=a&b;2'b11: y=a^b;default: y=0;Endcase语句说明-循环语句1.forfor (i=0; i<16; i=i+1)m[i] = i;reg [3:0] i, output;for ( i = 0 ; i <= 15 ; i = i + 1 ) begin output = i;#10;End2.whilei=0while (i<16) beginm[i] = i;i = i + 1;endreg [3:0] i, output;i = 0;while (i <= 15) beginend运算式与反运算符运算符：~代表取反位运算，!代表取⾮，^代表异或,+，-合并运算:reg [2:0] a;reg [4:0] b;{a, b} = 8'b10011110 // 此时会把100给a，111110给breg [15:0] c;c = {a, b, {2{a}}, 2'b11} // 此时 c 会是 {a, b, a, a, 11} 衔接后的结果。

verilog知识点总结Verilog是一种硬件描述语言（HDL），用于描述数字电路和系统，它广泛应用于数字系统设计和仿真领域。

本文将总结一些Verilog 的重要知识点，以帮助读者更好地理解和应用Verilog。

一、Verilog的基本语法Verilog的基本语法包括模块声明、端口声明、信号声明、数据类型、运算符等。

Verilog中的模块是设计的基本单元，模块声明包括模块名和端口声明。

端口可以是输入、输出或双向的。

信号声明用于定义内部信号，可以是寄存器或线网类型。

Verilog支持多种数据类型，包括整数、浮点数、向量、数组等。

Verilog还提供了丰富的运算符，包括算术运算符、逻辑运算符、位运算符等。

二、组合逻辑电路描述Verilog可以用来描述各种组合逻辑电路，如与门、或门、非门等。

通过使用逻辑运算符和条件语句，可以很方便地描述组合逻辑电路的功能。

Verilog还提供了多种语法结构，如if语句、case语句等，用于描述复杂的逻辑功能。

三、时序逻辑电路描述时序逻辑电路是一种带有状态的电路，Verilog可以用来描述各种时序逻辑电路，如触发器、计数器、状态机等。

通过使用时钟信号和触发器，可以实现电路的时序行为。

Verilog提供了多种触发器类型，如D触发器、JK触发器、T触发器等，可以根据实际需求选择合适的触发器类型。

四、模块实例化和层次化设计Verilog支持模块的实例化和层次化设计，可以将一个模块实例化为另一个模块的一部分。

通过模块实例化，可以方便地实现模块的复用和层次化设计。

层次化设计可以使整个系统更加清晰和模块化，方便调试和维护。

五、仿真和验证Verilog可以用于对设计进行仿真和验证，以确保设计的正确性。

Verilog提供了仿真器，可以对设计进行时序仿真和波形查看。

通过仿真，可以验证设计的功能和时序行为是否符合要求。

Verilog 还支持测试向量的生成和自动验证，可以自动生成测试向量并进行自动验证。

Verilog语言是一种硬件描述语言（HDL），用于描述和设计数字电路。

它广泛应用于数字系统的建模、验证和综合，是数字电路设计领域中的重要工具之一。

在Verilog中，模块是最基本的组织单位，模块中包含了电路的功能和行为描述。

本文将介绍Verilog语言的基本语法和模块写法，以帮助读者更好地理解和应用Verilog语言。

一、Verilog基本语法1. 注释在Verilog中，使用双斜杠（//）进行单行注释，使用/* */进行多行注释。

注释可以提高代码的可读性，便于他人理解和维护。

2. 变量声明Verilog中的变量可以分为寄存器变量（reg）和线网（wire）两种类型。

寄存器变量用于存储状态信息，线网用于连接各个逻辑门的输入和输出。

3. 逻辑运算符和位运算符Verilog中包括逻辑运算符（与、或、非等）和位运算符（与、或、异或等），用于对信号进行逻辑和位级操作。

4. 控制语句Verilog支持if-else语句、case语句等控制语句，用于根据不同条件执行不同的操作。

5. 模拟时钟在Verilog中，时钟是电路中的重要部分，通常使用时钟信号来同步各个元件的动作。

时钟可以通过周期性方波信号来模拟，使用$period 函数可以定义时钟的周期。

6. 仿真指令Verilog提供了多种仿真指令，用于初始化信号、设置仿真时间、输出波形图等操作，有助于仿真和调试电路。

二、模块写法1. 模块定义在Verilog中，一个模块包含了一组功能相关的硬件描述，可以看作是一个小型电路的抽象。

模块通过module关键字进行定义，其中包括模块名、输入输出端口声明等信息。

```verilogmodule adder(input wire [3:0] a,input wire [3:0] b,output reg [4:0] c);// 模块内部逻辑描述endmodule```2. 端口声明模块的端口包括输入端口（input）和输出端口（output），可以通过wire和reg进行声明。

verilog语法基础Verilog语法基础Verilog是一种硬件描述语言(HDL)，用于描述数字电路和系统。

它是一种基于事件的语言，能够描述电路的结构和行为。

本文将介绍Verilog语法的基础知识，包括模块、端口、信号、赋值和运算等。

一、模块(Module)在Verilog中，模块是描述电路的基本单元。

一个模块可以包含多个端口和信号，并定义了电路的功能和结构。

模块的定义使用关键字module，后跟模块的名称和端口列表。

二、端口(Port)Verilog中的端口是模块与外部环境进行通信的接口。

端口可以是输入端口、输出端口或双向端口。

输入端口用于接收外部信号，输出端口用于输出信号至外部，而双向端口则可同时进行输入和输出。

端口的定义使用关键字input、output或inout，后跟端口的类型和名称。

三、信号(Signal)Verilog中的信号用于在模块内部传递和存储数据。

信号可以是寄存器类型或线网类型。

寄存器类型信号用于存储数据，线网类型信号用于传递数据。

信号的定义使用关键字reg或wire，后跟信号的宽度和名称。

四、赋值(Assignment)在Verilog中，使用赋值语句将值分配给信号或变量。

赋值语句可以是阻塞式赋值或非阻塞式赋值。

阻塞式赋值使用等号(=)将右侧的值赋给左侧的信号，而非阻塞式赋值使用双等号(<=)进行赋值。

赋值语句的左侧可以是信号或变量，右侧可以是常数、信号、变量或表达式。

五、运算(Operator)Verilog中支持多种运算，包括算术运算、逻辑运算、位运算和比较运算等。

算术运算包括加法、减法、乘法和除法等；逻辑运算包括与、或、非和异或等；位运算包括位与、位或、位非和位异或等；比较运算包括等于、不等于、大于、小于等。

运算符可以用于常数、信号、变量或表达式之间的运算。

六、条件语句(Conditional Statement)Verilog中的条件语句用于根据条件选择执行不同的操作。
