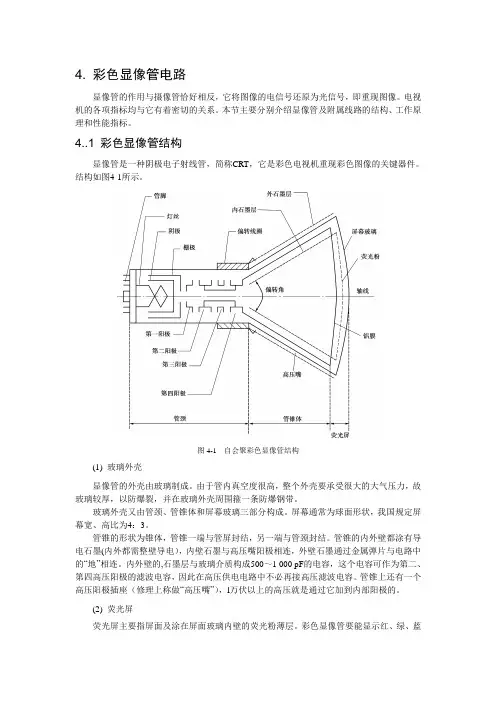

4. 彩色显像管电路显像管的作用与摄像管恰好相反，它将图像的电信号还原为光信号，即重现图像。
电视机的各项指标均与它有着密切的关系。
本节主要分别介绍显像管及附属线路的结构、工作原理和性能指标。
4..1 彩色显像管结构显像管是一种阴极电子射线管，简称CRT，它是彩色电视机重现彩色图像的关键器件。
结构如图4-1所示。
图4-1 自会聚彩色显像管结构(1) 玻璃外壳显像管的外壳由玻璃制成。
由于管内真空度很高，整个外壳要承受很大的大气压力，故玻璃较厚，以防爆裂，并在玻璃外壳周围箍一条防爆钢带。
玻璃外壳又由管颈、管锥体和屏幕玻璃三部分构成。
屏幕通常为球面形状，我国规定屏幕宽、高比为4：3。
管锥的形状为锥体，管锥一端与管屏封结，另一端与管颈封结。
管锥的内外壁都涂有导电石墨(内外都需整壁导电），内壁石墨与高压嘴阳极相连，外壁石墨通过金属弹片与电路中的“地”相连。
内外壁的,石墨层与玻璃介质构成500～1 000 pF的电容，这个电容可作为第二、第四高压阳极的滤波电容，因此在高压供电电路中不必再接高压滤波电容。
管锥上还有一个高压阳极插座（修理上称做“高压嘴”），l万伏以上的高压就是通过它加到内部阳极的。
(2) 荧光屏荧光屏主要指屏面及涂在屏面玻璃内壁的荧光粉薄层。
彩色显像管要能显示红、绿、蓝3种基色，在荧光屏表面应交叉涂上红、绿、蓝3种荧光粉。
(3) 荫罩板（又称分色板）荫罩板的作用是保证红、绿、蓝3条电子束只能轰击与之相对应的荧光粉。
荫罩板位于荧光屏后约1cm处，上面有很多槽孔（即荫罩孔），每一个槽孔必须与荧光粉的排列相对应。
(4)电子枪电子枪的作用是产生受控电子束。
由于彩色显像管需要同时独立显示红、绿、蓝3种颜色，因此，电子枪必须产生3条电子束，分别去轰击对应颜色的荧光粉。
电子枪通常由灯丝、阴极、栅极、加速极(第一阳极)、聚焦极(第三阳极)和高压阳极(第二、第四阳极)组成，如图4-2所示。
图4-2电子枪的结构①灯丝（F）：灯丝由钨铝合金制成，一般绕制成螺旋形，以便在有限空间内增加灯丝长度，提高热功率。

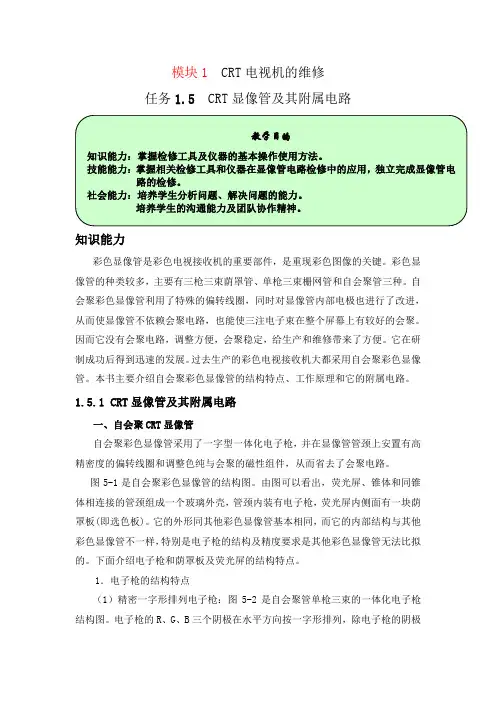

模块1 CRT 电视机的维修任务1.5 CRT 显像管及其附属电路知识能力彩色显像管是彩色电视接收机的重要部件，是重现彩色图像的关键。
彩色显像管的种类较多，主要有三枪三束荫罩管、单枪三束栅网管和自会聚管三种。
自会聚彩色显像管利用了特殊的偏转线圈，同时对显像管内部电极也进行了改进，从而使显像管不依赖会聚电路，也能使三注电子束在整个屏幕上有较好的会聚。
因而它没有会聚电路，调整方便，会聚稳定，给生产和维修带来了方便。
它在研制成功后得到迅速的发展。
过去生产的彩色电视接收机大都采用自会聚彩色显像管。
本书主要介绍自会聚彩色显像管的结构特点、工作原理和它的附属电路。
1.5.1 CRT 显像管及其附属电路一、自会聚CRT 显像管自会聚彩色显像管采用了一字型一体化电子枪，并在显像管管颈上安置有高精密度的偏转线圈和调整色纯与会聚的磁性组件，从而省去了会聚电路。
图5-1是自会聚彩色显像管的结构图。
由图可以看出，荧光屏、锥体和同锥体相连接的管颈组成一个玻璃外壳，管颈内装有电子枪，荧光屏内侧面有一块荫罩板(即选色板)。
它的外形同其他彩色显像管基本相同，而它的内部结构与其他彩色显像管不一样，特别是电子枪的结构及精度要求是其他彩色显像管无法比拟的。
下面介绍电子枪和荫罩板及荧光屏的结构特点。
1．电子枪的结构特点（1）精密一字形排列电子枪：图5-2是自会聚管单枪三束的一体化电子枪结构图。
电子枪的R 、G 、B三个阴极在水平方向按一字形排列，除电子枪的阴极各自独立外，其他各电极都是三个连成一体，即R、G、B电子枪的三个控制栅极连在一起。
三个加速阳极连在一起，三个聚焦阳极也连在一起，各电极处均开有小孔(小孔也排成一字形)，以便让三注电子束通过。
由于电子枪的一体化精密结构，以及三个阴极彼此间距较小，使得中心电子束无会聚误差，而两侧电子束的会聚误差也较小，容易校正。
此外，由于三个阴极一字排列，使三注电子束在同一水平面内，消除了垂直方向的失聚误差，只需进行水平方向的会聚调整。
