地源热泵空调操作规程一、操作前准备1.检查地源热泵设备及相关设施是否完好，并确保供电正常。

2.确认空调系统中的制冷剂储存量是否足够，并检查制冷剂管道是否有泄漏。

3.检查空调系统的各部件是否清洁，并保持通风良好的状态。

4.确认空调系统中的水泵和风扇工作正常。

5.检查空调系统中的电子控制器和温控传感器是否正常工作。

二、开机操作1.打开地源热泵空调的电源开关，确保电源供应稳定。

2.启动空调系统的电子控制器，并将室内温度设定为所需的目标温度。

3.按下空调系统的开机按钮，启动主控制器并开启制冷模式。

4.建议在空调系统运行前提前开启循环风扇以提高能效。

5.一段时间后，检查空调系统中的水泵和风扇是否正常运转。

三、运行期间操作1.注意观察空调系统的运行状态，如发现异常情况应及时停机检修。

2.室内温度变化较大时，可适当调整空调系统的温度设定，以节约能源。

3.定期检查空调系统中的水泵、风扇和电子控制器的工作情况，确保正常运转。

4.定期清洁空调系统中的空气过滤器，防止灰尘和污垢堵塞空气流通。

5.避免在空调系统运行期间频繁开关电源开关，以避免对设备造成额外负担。

四、停机操作1.按下空调系统的停机按钮，停止制冷运行并关闭主控制器。

2.停机后，关闭地源热泵空调的电源开关。

3.定期检查并清洁地源热泵设备及相关设施，以保持其正常运行。

4.如长时间不使用地源热泵空调，建议将其电源开关关闭，以节约能源。

5.遇到异常情况时，应立即停机并联系专业维修人员进行检修。

五、安全注意事项1.使用地源热泵空调时，应保持室内空气流通良好，避免在封闭空间中使用。

2.禁止将易燃物品放置在地源热泵设备的附近。

3.定期检查地源热泵设备和空调系统的接地是否良好，以确保安全。

4.使用地源热泵空调时，应遵循相关国家和地方的安全法规。

以上就是地源热泵空调操作规程的文档内容，希望能对您有所帮助。

在使用地源热泵空调时，请务必遵循操作规程，以确保设备的正常运行和使用的安全。

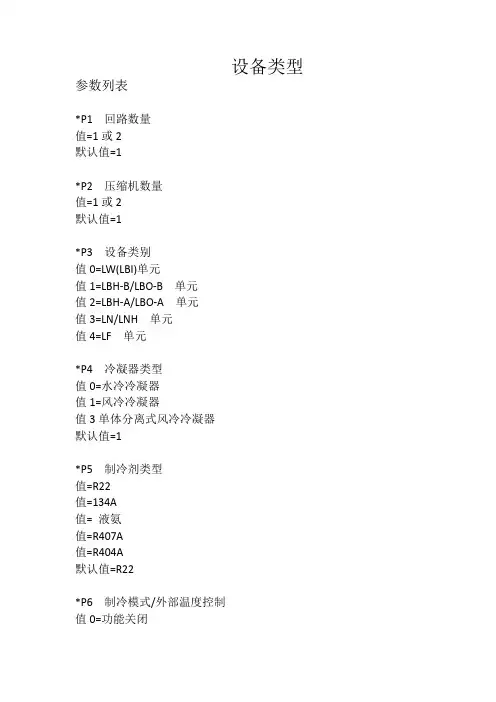

设备类型参数列表*P1 回路数量值=1或2默认值=1*P2 压缩机数量值=1或2默认值=1*P3 设备类别值0=LW(LBI)单元值1=LBH-B/LBO-B 单元值2=LBH-A/LBO-A 单元值3=LN/LNH 单元值4=LF 单元*P4 冷凝器类型值0=水冷冷凝器值1=风冷冷凝器值3单体分离式风冷冷凝器默认值=1*P5 制冷剂类型值=R22值=134A值= 液氨值=R407A值=R404A默认值=R22*P6 制冷模式/外部温度控制值0=功能关闭值1=功能开启默认值=0*P7 加热模式/外部温度控制值0=功能关闭值1=功能开启默认值=0*P8 通讯模式值0=CIAT1200波特值1=Mudbus4800波特值2=Mudbus9600波特值3=JBUS9600波特默认值=0*P9 防冻设置值的范围：-53℃~+15℃默认值=2℃*P10 高压故障报警极限值的范围：10~30bar默认值=25bar*P11 低压故障报警极限值的范围：-1~+5bar默认值=1.2bar*P12 预润滑极限值的范围：0~3bar默认值=1.6bar*P13 油压极限值的范围：2~20bar默认值=4bar*P14 最高排气温度值的范围：+40~+140℃默认值=128℃*P15 过热排气极限值的范围：0~+60℃默认值=20℃*P16 油温极限值的范围：+40~+140℃默认值=128℃*P17 电流互感器范围值的范围：50~2500A默认值=150A*P18 输入电流极限值的范围：0~P17中上线默认值=0A*P19 电机过载延迟时间（仅机器启动后）值的范围：3~32秒默认值=2秒*P20 电流极限延迟值的范围：5~20A默认值=5A*P21 在打开液体法门之后的延迟值的范围：0~180秒默认值=0*P22 在关闭液体法门之后的延迟值的范围：0~180秒默认值=0*P23 语言选择法语：值=1 法语：值=1 英语：值=2 德语：值=2 默认值=1*P24 滑阀最小位置（P3=0时可用）值的范围：10﹪~50﹪默认值=20﹪*P25 滑阀最大位置（P3=0时可用）值的范围：10﹪~50﹪默认值=100﹪*P26 ECOCIAT功能（P3=1-3或4时可用）值=0功能停用值=1并行注入默认值=0*P29 配置锁值=0配置未锁定（单元不能启动）值=1配置锁定（数字记为1）默认值=0压缩机控制及跳闸值参数列表：*P30 母线数量值的范围：0~255默认值=0*P31 调整模式选择0=按照回水（蒸发器入口温度）选择1=按照出水（蒸发器出口温度）默认值=0*P32 控制器P系数（P31=1时有效）值的范围：0.3~2默认值=1*P33 控制器I系数（P31=1时有效）值的范围：0~2.5默认值=1*P34 控制器D系数（P31=1时有效）值的范围：0~2.5默认值=1*P35 扫描时间值的范围：10~240秒默认值=30*P36 差级值的范围：0.5℃~+5℃默认值=2℃*P37 级间的差值的范围：0.5℃~+5℃默认值=1.5℃*P38 压缩机1运转授权值=0压缩机关闭值=1压缩机工作默认值=1*P39 压缩机2运转授权（P1=2时有效）值=0压缩机关闭值=1压缩机工作默认值=1*P40 HP调整设置点（P4=1或3）值的范围：6.5bar~（P10-3.5）默认值=15bar*P41 级间差（P4=1或3）值的范围：0.1~3bar默认值=1bar*P43 HP控制级数（P4=1或3）值=0模拟量（2~10伏特）值的范围：1~4默认值=3*P44 在传输模式下HP控制设置点值的范围：6.5bar~（P10-3.5）默认值=20bar*P45 制冷模式温度/外部温度差的控制起始值？外部空气温度与设置值的初始温差值的范围：-20℃~+55℃默认值=+25℃*P46 制冷模式温度/外部温度差的控制最终值？值的范围：-15℃~+60℃默认值=+35℃*P47 制冷模式温度/外部温度差的最大差值？值的范围：防冻温度+3℃~+60℃默认值=+15℃*P48 制热模式温度/外部温度差的控制起始值？外部空气温度与设置值的最终温差值的范围：-20℃~+55℃默认值=+25℃*P49 制热模式温度/外部温度差的控制最终值？值的范围：-15℃~+60℃默认值=+5℃*P50 制热模式温度/外部温度差的最大差值？值的范围：防冻温度+3℃~+60℃默认值=+40℃*P51 低的工作极限（P4=1或3）最小外部气温：只适用的12℃空气冷却的冷凝器选择值=0仅季节性工作值=1全年工作默认值=0*P52 最高外部工作极限（P4=1或3）只适用的最大外部空气冷却的冷凝器选择值=0功能关闭值的范围：35~60默认值=0*P53 负荷限制：蒸发器进口最低温度值的范围：防冻温度+10℃~+50℃默认值=+30℃*P54 设置点1值的范围：防冻温度+3℃~+60℃默认值=5℃（限制：防冻温度+3℃）*P55 设置点2值的范围：防冻温度+3℃~+60℃默认值=12℃（限制：防冻温度+3℃）*P56 遥控定值（0~20mA信号）值0=功能关闭值1=应用与制冷模式值2=应用与制热模式值3=应用与制冷/制热模式（滞后2℃）默认值=0*P57 遥控低的设置点（0mA）（P56=1-2或3）值的范围：防冻温度+3℃~+60℃默认值=5℃*P58 遥控高的设置点（20mA）（P56=1-2或3）值的范围：防冻温度+3℃~+60℃默认值=20℃*P59 日期选择日/月/年*P60 时间*P61 泵的类型值1=蒸发器用泵值2=冷凝器用泵默认值=2读取参数参数列表P70 控制设置点P71 外部温度P72 蒸发器入口温度P73 蒸发器出口温度P74 冷凝器入口温度P75 冷凝器出口温度P76 回路1高压P77 回路1凝结温度P78 回路1排气温度P79 回路1排气过热P80 回路1低压P81 回路1蒸发气温度P82 回路1吸气/抽气温度P83 回路1吸气过热P84 回路1油压P85 预润滑的压力P86 回路1的润滑压力P87 回路1油温P88 输入电流P89 压缩机1的出力百分数P90 回路1HP控制百分数P91 压缩机1HP控制当前级数P92 压缩机1短路保护P93 压缩机1开启数P94 压缩机1计时表P95 回路2高压P96 回路2凝结温度P97 回路2排气温度P98 回路2排气过热P99 回路2低压P100 回路2蒸发气温度P101 回路2吸气/抽气温度P102 回路2吸气过热P103回路2油压P104 回路2的润滑压力P105 回路2油温P106 输入电流P107 压缩机2的出力百分数P108 回路2HP控制百分数P109 压缩机2HP控制当前级数P110 压缩机2短路保护P111 压缩机2开启数P112 压缩机2计时表P113 油加热温度P114 控制时间延迟P115 自动控制P116 交换设置点1和设置点2P117 交换设置点1和设置点2的HP控制P118 水流速P119 不平衡相位P120 遥控P121 回路1压缩机电机故障P122压缩机1油量故障P123 回路1风扇故障P124 滑阀25﹪：回路1P125滑阀50﹪：回路1/电机运行P126 滑阀100﹪：回路1P127 回路1压缩机电机故障P128压缩机2油量故障P129 回路2风扇故障P130 滑阀25﹪：压缩机2P131滑阀50﹪：压缩机2P132 滑阀100﹪：压缩机2P133 油泵过热P134 风冷冷凝器紧急停止P140 控制台软件版本号P141 CPU软件版本号部分报警中英文对照*ANTI-FREEZE FAULT ON EVAPORATOR 蒸发器防冻故障*HIGH PRESSURE FAULT 高压报警*3 LOW PRESSURE FAULTS IN 24 HOURS 在24小时内出现3个低压报警*EQUIPMENT COULD BE DAMAGED 设备可能被损坏*CHECK REFRIGERANT 检查制冷剂*COMPRESSOR LUBRICATION FAULT 压缩机润滑油故障*OIL TEMPERATURE FAULT 油温报警*PRE-LUBRICATION FAULT 预润滑故障*SLIDE VALVE POSTION FAULT 滑阀故障*MAX.DISCHARGE TEMP.FAULT 最高排气温度报警*MIN.SUPERHEAT ON COMPRESSOR DISCHARGE FAULT(DISCH TEMP-COND TEMP) 压缩机排气最小过热故障（排气温度-冷凝器温度）*PHASE UNBALANCE FAULT 不平衡相位故障*OIL LEVEL FAULT 油量报警*COMPRESSOR MOTOR WINDING FAULT 压缩机电机旋转故障部分缩写对照表EXT TEMP external temperature 外部温度EVAP IN evaporator inlet temperature 蒸发器入口温度EVAP OUT evaporator outlet temperature 蒸发器出口温度COND IN condenser inlet temperature 冷凝器入口温度COND OUT condenser outlet temperature 冷凝器出口温度HPI high pressure-circuit1 回路1高压HP2 high pressure-circuit2 回路2高压DISCH1 compressor1 discharge temperature 压缩机1排气温度DISCH2 compressor2 discharge temperature 压缩机2排气温度LBP1 low pressure circuit1 回路1低压LBP2 low pressure circuit2 回路2低压PH1-BP1 lubricantion pressure-circuit1 回路1润滑油压PH2-BP2 lubricantion pressure-circuit2 回路2润滑油压OIL TEMP1 oil temperature-circuit1 回路1油温OIL TEMP2 oil temperature-circuit2 回路2油温PWR1 compressor1-input amperage 压缩机1输入电流PWR2 compressor2-input amperage 压缩机2输入电流IT total unit input amperage 所有单元总的输入电流﹪COMP1 precentage power-compressor1 压缩机1出力百分数﹪COMP2 precentage power-compressor2 压缩机2出力百分数SETPT regulation set-point value 调节设置点值关键词翻译（部分）Compressor 压缩机evaporator 蒸发器condenser 冷凝器high pressure 高压low pressure 低压slide valve 滑阀lubricantion 润滑油fault 故障/报警amperage 安培superheat 过热current 电流voltage 电压refrigerant 制冷剂inlet 进口/入口outlet 出口1.概述CIAT 公司的水冷或风冷或风冷螺杆式压缩机(一个或二个压缩机)制冷剂？？？？（看不清）FRSI 控制装置内含一个微处理机，可以保证下述功能：---自动运行制冷或制热控制功能---压缩机安全系统的管理控制---制冷回路安全系统的管理控制---机组安全系统的管理控制---双设定值的选择转换---设定值根据环境温度变化而变化（制冷或制热）---设定值远距离改变（4-20mA信号）---控制蒸发器进口温度或看、出口温度---控制高压*连续信号*台阶信号---在一张表格上，显示压力、温度、电流、设定值等运行记录主要参数值---记忆最近发生的12次故障（日期、时间及同一时刻的运行记录）---断电时，能记忆各种参数和故障---能远距离管理控制---泵的起动在机组起动程序之中---计数[]起动次数[]运行时间（平衡系统之间运行时间）--手动控制机组--拥有两台压缩机的机组，每台压缩机起动时的电流受到限制控制--检查和限制压缩机运行电流--电磁阀控制[]50%ECOCIAT[]能量控制（LBH/LBO-B）[]能量控制（LBH/LBO-A）[]蒸发器能量---控制[]压缩机[]油加热器[]蒸发器加热器（选择项）[]触点配置[]总故障触点[]最大能量触点[]中级能量触点2.构成FRSI 有以下部件组成：---1块CPU主板---1个带有LCD显示（4行，160个字符）的控制台---1块扩充集成板（具有两个制冷回路的机组）2.1.主集成板的描述@输入：>开关：传统的机械电子式活的状态>模拟通过探头（热敏电阻）测得温度通过传感器测得电压通过变流器测得电流*工作>根据设定值与调节的水温差值控制压缩机>管理安全保护>检测压缩机电流[]输出：>压缩机能量无级调节（LBO/H-A）>压缩机能量有级调节（LBO/H-B）>控制泵（蒸发器或冷凝器）>控制蒸发器防冻加热器>最大能量触点>中级能量触点>机组综合故障触点2.2 主集成板CPU接线板名称接线板J112电源3接线板J2（开关输出）1-7 ECOCIAT1阀控制2-7 减载阀1开工至能量控制23-7 增载阀1控制能量控制14-7 液体阀1 控制5-7 油加热控制9-7 压缩机1控制接线板J3（开关输出）1-7 液体阀2控制2-7 压缩机2控制预润滑油泵控制（LBI）3-7 第4级风机控制4-7 第3级风机控制5-7 第2级风机控制6-7 第1级风机控制接线板J4（开关输出）1-2 ECOCIAT2阀控制3-4 油加热控制旁通阀（BY-PASS）控制（LBI）5-6 减载阀2控制回路2，能量控制27-8 增载阀2控制回路2，能量控制1接线板J5（开关输出）1-2 最大能量3-4 一半能量5-6 蒸发器或冷凝器加热器控制控制板J6（开关输出）1-3 故障常开触点2-3 故障常闭触点接线板J7（模拟输出）6-8 回路2，高压HP调节8-10 回路1，高压HP调节接线板J8与选择板（RX-TX485,4线）；连接接线板J9DS485 连接（2线）接线板J10连接控制台接线板J11（开关输出）1-2 压缩机运行反馈（LB1）滑阀50%位置（PBH/O-A）2-3 滑阀100%位置（PBH/O-A）4-5 油位检测器5-6 风机故障7-8 热回收高压HP调节切换接线板J12（开关输入）1-2 远距离控制2-3 设定值切换4-5 水流开关5-6 相监控器绕组故障及紧急停机、风冷冷凝器7-8 电机动力故障（LBI）压缩机故障（排气温度T，绕组）温度T，相不平衡预润滑油泵热接触器（LBI）滑阀位置25﹪油量开关接线板J13（模拟输入）1-2 电流测量I2-3 滑阀位置信号（LBI）电流量测量24-5 远距离设定值修改（4~20mA）5-6 回路2吸气温度（LBI）接线板J14（模拟输入）1-2-3 高压HP13-4-5 低压BP15-6-7 油压17-8 冷凝器进口温度接线板J15（模拟输入）1-2 压缩机1排气温度2-3 压缩机1吸气温度4-5 油温5-6 压缩机2排气温度接线板J16（模拟输入）1-2 蒸发器进口温度2-3 蒸发器出口温度4-5 冷凝器出口温度5-6 外部（环境）温度接线板17未用2.2 扩充板此板用于两个制回路机组，它能增加主集成板CFU的输入和输出。

机房设备操作规程·在进行机房设备操作前，请仔细阅读本操作规程本工程采用地源热泵机组作为冷源，夏季地源热泵机组提供7-12℃冷水。

冬季地源热泵机组提供40-45℃热水，冷热水共用两台循环水泵（一备一用），地源侧采用两台循环水泵（一备一用）。

夏季开启地源热泵机组（冷热水循环泵、地源侧水泵运行制冷循环；冬季开启地源热泵机组、冷热水循环泵、地源侧水泵运行制热循环。

一夏季制冷循环操作规程：确认制热循环管道阀门均已关闭，打开制冷循环管道阀门。

1、开、停机顺序①地源热泵机组要保证空调主机启动后能正常运行，必须保证：冷凝器中的水应循环流动，否则会因冷凝温度及对应的冷凝压力过高，使冷水机组高压保护器件动作而停车，甚至导致故障。

注意：1.观察冷凝器进出口压力差，大于0.4mpa时，要清洗过滤器。

蒸发器中冷水应循环流动，否则会因冷水温度偏低，导致冷水温度保护器件动作而停车，或因蒸发温度及对应的蒸发压力过低，使地源热泵机组的低压保护器件动作而停车，甚至导致蒸发器中冷水结冰而损坏设备。

注意：1.观察蒸发器进出口压力差，大于0.4mpa时，要清洗过滤器。

因此，地源热泵机组的开机顺序为：（必须严格遵守）地源侧水泵开三分钟后冷热水泵开再三分钟后地源热泵机组开地源热泵机组的停机顺序为：（必须严格遵守）地源热泵机组停三分钟后冷热水泵停三分钟后地源侧水泵停注意：①停机时，地源热泵机组应在下班前至少半小时关停，冷热水泵下班后再关停，有利于节省能源，同时避免故障停机，保护机组。

②运行制冷循环前，应确认制热循环管道阀门已全部关闭。

2、地源热泵机组的操作①开机前的准备工作1）确认机组和控制器的电源已接通且已持续8小时以上。

2）确认地源侧水泵、冷热水泵均已开启。

3）确认末端风机盘管机组均已通电开启。

②启动1）按下机组键盘上的ON/OFF（开/关）。

2）机组将作一次自检，几秒钟后，压缩机启动。

3）一旦机组启动，所有的操作均为自动的。

机组根据冷负荷（冷冻水供回水温度）的变化，能量自动调节，自动启停。

新龙生态林工程项目指挥部（办公楼）地源热泵空调系统操作手册一、工程概况工程名称：新龙生态林工程项目指挥部（办公楼）地源热泵空调系统工程地点：市新北区长江北路建设单位：龙城生态建设施工单位：凯源机电设备安装工程二、设备描述1、本工程系统为地源热泵系统，主机品牌为美意，配置热泵机组4台；室风机盘管品牌为盾安，室配置风机盘管57台；中厅配置风管式机组2台，配置室新风机4台。

地源侧配备循环水泵两台，一用一备；空调侧配备循环水泵两台，一用一备。

地源侧与空调侧各配置定压稳压装置一套。

2、美意主机液晶控制面板使用说明：○2模式○3热水○4温度加键/风速○5确认○6温度减键/睡眠○7设置○8清除○9节能○10室温3、室风机盘管液晶控制面板使用说明：○1开/关机按键○2模式按键，冷/热转换○3风量调节键○4/○5温度设置键○6红外接收窗○7/○8冷/热符号○9通风符号○10自动风速符号○11手动风速符号○12室温符号○14/○15温度显示4、新风机组液晶控制面板使用说明○1开关键○2模式键○3风速键○4/○6上下键○5空格三、开机步骤1、开启地源侧水泵和空调侧水泵2、按主机液晶控制面板开关，依次开1#、2#机3、开启室液晶控制面板开关（设置温度及风量）四、关机步骤1、关闭室液晶控制面板开关2、关闭主机液晶控制面板开关3、关闭地源侧水泵和空调侧水泵五、中厅风管机组操作步骤中厅部分空调机组控制箱1、按开机键，运行灯亮，机组启动运转2、按停机键，停止灯亮，机组停止运转六、常见故障代码汇总表七：机房布局系统压力表地源侧、空调侧循环水泵美意热泵机组定压稳压装置地源侧水泵降压启动控制箱空调侧水泵降压启动控制箱电源控制箱（水泵、稳压装置）八、其它注意事项1、空调侧回水设置温度≥12℃。

2、注意机房水压表水压变化，空调侧出水压力≤0.6MPa；空调侧回水压力≥0.3MPa；地源侧出水压力≤0.6MPa；地源侧回水压力≥0.3MPa。

机房设备操作规程·在进行机房设备操作前，请仔细阅读本操作规程℃冷7-12本工程采用地源热泵机组作为冷源，夏季地源热泵机组提供℃热水，冷热水共用两台循环水泵（一备40-45水。

冬季地源热泵机组提供（冷夏季开启地源热泵机组一用），地源侧采用两台循环水泵（一备一用）。

热水循环泵、地源侧水泵运行制冷循环；冬季开启地源热泵机组、冷热水循环泵、地源侧水泵运行制热循环。

一夏季制冷循环操作规程：确认制热循环管道阀门均已关闭，打开制冷循环管道阀门。

1、开、停机顺序①地源热泵机组要保证空调主机启动后能正常运行，必须保证：冷凝器中的水应循环流动，否则会因冷凝温度及对应的冷凝压力过高，使冷水机组高压保护器件动作而停车，甚至导致故障。

0.4mpa观察冷凝器进出口压力差，大于时，要清洗过滤器。

注意：1.蒸发器中冷水应循环流动，否则会因冷水温度偏低，导致冷水温度保护器件动作而停车，或因蒸发温度及对应的蒸发压力过低，使地源热泵机组的低压保护器件动作而停车，甚至导致蒸发器中冷水结冰而损坏设备。

时，要清洗过滤器。

1.注意：观察蒸发器进出口压力差，大于0.4mpa（必须严格遵守）因此，地源热泵机组的开机顺序为：冷热水泵开再三分钟后地源热泵机组开地源侧水泵开三分钟后地源热泵机组的停机顺序为：（必须严格遵守）地源热泵机组停冷热水泵停地源侧水泵停三分钟后三分钟后注意：①停机时，地源热泵机组应在下班前至少半小时关停，冷热水泵下班后再关停，有利于节省能源，同时避免故障停机，保护机组。

②运行制冷循环前，应确认制热循环管道阀门已全部关闭。

、地源热泵机组的操作2．①开机前的准备工作1）确认机组和控制器的电源已接通且已持续8小时以上。

2）确认地源侧水泵、冷热水泵均已开启。

3）确认末端风机盘管机组均已通电开启。

②启动1）按下机组键盘上的ON/OFF（开/关）。

2）机组将作一次自检，几秒钟后，压缩机启动。

3）一旦机组启动，所有的操作均为自动的。

新龙生态林工程项目指挥部（办公楼）地源热泵空调系统操作手册工程概况工程名称：新龙生态林工程项目指挥部（办公楼）地源热泵空调系统工程地点：常州市新北区长江北路建设单位：常州龙城生态建设有限公司施工单位：江苏凯源机电设备安装工程有限公司设备描述1、本工程系统为地源热泵系统，主机品牌为上海美意，配置热泵机组4台；室内风机盘管品牌为浙江盾安，室内配置风机盘管57台；中厅配置风管式机组2台，配置室内新风机4台。

地源侧配备循环水泵两台，一用一备；空调侧配备循环水泵两台，一用一备。

地源侧与空调侧各配置定压稳压装置一套。

2、美意主机液晶控制面板使用说明：○1开关○2模式○3热水○4温度加键/风速○5确认○6温度减键/睡眠○7设置○8清除○9节能○10室温3、室内风机盘管液晶控制面板使用说明：○1开/关机按键○2模式按键，冷/热转换○3风量调节键○4/○5温度设置键○6红外接收窗○7/○8冷/热符号○9通风符号○10自动风速符号○11手动风速符号○12室温符号○14/○15温度显示4、新风机组液晶控制面板使用说明○1开关键○2模式键○3风速键○4/○6上下键○5空格开机步骤开启地源侧水泵和空调侧水泵按主机液晶控制面板开关，依次开1#、2#机开启室内液晶控制面板开关（设置温度及风量）关机步骤关闭室内液晶控制面板开关关闭主机液晶控制面板开关关闭地源侧水泵和空调侧水泵五、中厅风管机组操作步骤中厅部分空调机组控制箱1、按开机键，运行灯亮，机组启动运转2、按停机键，停止灯亮，机组停止运转六、常见故障代码汇总表七：机房布局系统压力表地源侧、空调侧循环水泵美意热泵机组定压稳压装置地源侧水泵降压启动控制箱空调侧水泵降压启动控制箱电源控制箱（水泵、稳压装置）八、其它注意事项空调侧回水设置温度≥12℃。

注意机房水压表水压变化，空调侧出水压力≤；空调侧回水压力≥；地源侧出水压力≤；地源侧回水压力≥。

定期检查电源线接线装头是否老化、松动。

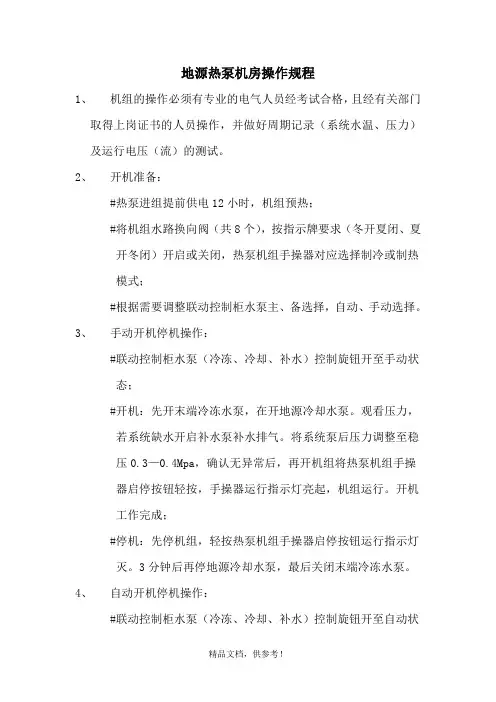

地源热泵机房操作规程1、机组的操作必须有专业的电气人员经考试合格，且经有关部门取得上岗证书的人员操作，并做好周期记录（系统水温、压力）及运行电压（流）的测试。

2、开机准备：#热泵进组提前供电12小时，机组预热；#将机组水路换向阀（共8个），按指示牌要求（冬开夏闭、夏开冬闭）开启或关闭，热泵机组手操器对应选择制冷或制热模式；#根据需要调整联动控制柜水泵主、备选择，自动、手动选择。

3、手动开机停机操作：#联动控制柜水泵（冷冻、冷却、补水）控制旋钮开至手动状态；#开机：先开末端冷冻水泵，在开地源冷却水泵。

观看压力，若系统缺水开启补水泵补水排气。

将系统泵后压力调整至稳压0.3—0.4Mpa，确认无异常后，再开机组将热泵机组手操器启停按钮轻按，手操器运行指示灯亮起，机组运行。

开机工作完成；#停机：先停机组，轻按热泵机组手操器启停按钮运行指示灯灭。

3分钟后再停地源冷却水泵，最后关闭末端冷冻水泵。

4、自动开机停机操作：#联动控制柜水泵（冷冻、冷却、补水）控制旋钮开至自动状态；#开机前若系统缺水，先进行补水、排气工作，具体要求同上。

#开机：上述工作完成，方可进行开机工作。

将热泵机组手操器启停按钮轻按，手操器运行指示灯亮起，机组联动运行。

开机工作完成。

#停机：将热泵机组手操器启停按钮轻按，手操器运行指示灯灭，机组仍将联动运行直至热泵、水泵全部自动完成关机。

5、机组采用微电脑控制，请不要频繁开关机，机组可能因频繁启动而受损。

6、机组内有制冷、制热、电气、水系统一系列的设备保护装置（配有压缩机、电气过热保护、过电流保护、排气、温度、高低压、断电保护等）切勿私自改装及强制运行。

7、进入夏季后，此时应该提供冷风，故首先将挂有“夏天打开,冬天关闭”的阀门打开，将“冬天打开，夏天关闭”的阀门关闭。

其余阀门均处于打开状态。

8、进入冬季后，此时应该提供热风，故首先将挂有“冬天打开，夏天关闭”的阀门打开，将“夏天打开，冬天关闭”的阀门关闭。

混凝土结构中的地源热泵技术规程一、引言地源热泵（Ground Source Heat Pump，简称GSHP）是一种高效、节能、环保的供暖、供冷系统。

在混凝土结构中，GSHP可以有效地利用地下温度稳定的热量，为建筑提供舒适的室内温度。

本文将从设计、安装、运行等方面详细阐述混凝土结构中的GSHP技术规程。

二、设计规程1. 地源热泵的选择根据建筑的热负荷和气候条件，选择合适的地源热泵。

应考虑到热泵的制冷、制热效率，噪音等因素。

通常，GSHP的制冷效率高于空调，制热效率高于电锅炉或天然气锅炉。

2. 垂直地埋式地源热泵的设计①地埋管的长度和直径应根据建筑的热负荷、地下温度、土壤热导率等因素来确定。

通常，地埋管的长度为100-150米，直径为32-40毫米。

②地埋管的铺设方式应尽可能均匀，避免弯曲、交叉和重叠。

③地埋管与地下水管、电缆等管线的距离应符合相关规定，以免相互干扰。

3. 水井式地源热泵的设计①水井的深度应根据地下水位、地下温度等因素来确定。

通常，水井的深度为30-60米。

②水井的直径应根据地下水位、地下水温度、水井泵的流量等因素来确定。

通常，水井的直径为100-150毫米。

③水井的钻掘和安装应符合相关规定，避免对地下水环境的污染。

三、安装规程1. 垂直地埋式地源热泵的安装①地埋管的铺设应在施工前进行，不得穿越建筑物的地基、地下管线等设施。

②地埋管的固定应牢固可靠，避免管道移位、变形等问题。

③地埋管的连接应采用专用接头，确保连接牢固、密封。

2. 水井式地源热泵的安装①水井的钻掘和安装应由专业的水井公司进行，确保水井的质量和稳定性。

②水井泵的安装应符合相关规定，避免对地下水环境的污染。

③水井管道的连接应使用专用接头，确保连接牢固、密封。

3. 系统的安装①地源热泵系统的安装应由专业的供暖、供冷公司进行，确保系统的质量和稳定性。

②系统的安装应符合相关规定，避免对建筑物的安全和环境的污染。

③系统的运行和调试应由专业人员进行，确保系统的效率和稳定性。

一、设备安全运行操作时应注意事项
1.设备运行时开关机步骤应严格执行，切勿顺序颠倒。

2.机房内电源配置负荷应满足要求；制冷机房电源电压380V，末端风机盘管电压220V，电压波动范围为±10%。

3.水泵运行时切勿空载运行（无水运行）。

4.冬季要注意机房内保暖工作（门、窗应关严）。

5.冬季夜间下班，设备仍需运行，防止将水管和水泵冻裂。

6.过渡季节（春、秋季）设备长期停用时，应每周“点动”一下水泵，防止水泵“固死”（不转动）。

7.要定期做好设备的维护及维修工作。

8.制冷机房设备的操作应指定专人负责，防止出现误操作。

9.注意夏季和冬季时的冷冻泵、冷却泵的水流量调节（用调节水泵进口阀门的开启度）
二、本操作规程最终解释权归技术部，自发文之日起执行。
