地源热泵系统操作规程

地源热泵空调操作规程一、操作前准备1.检查地源热泵设备及相关设施是否完好，并确保供电正常。

2.确认空调系统中的制冷剂储存量是否足够，并检查制冷剂管道是否有泄漏。

3.检查空调系统的各部件是否清洁，并保持通风良好的状态。

4.确认空调系统中的水泵和风扇工作正常。

5.检查空调系统中的电子控制器和温控传感器是否正常工作。

二、开机操作1.打开地源热泵空调的电源开关，确保电源供应稳定。

2.启动空调系统的电子控制器，并将室内温度设定为所需的目标温度。

3.按下空调系统的开机按钮，启动主控制器并开启制冷模式。

4.建议在空调系统运行前提前开启循环风扇以提高能效。

5.一段时间后，检查空调系统中的水泵和风扇是否正常运转。

三、运行期间操作1.注意观察空调系统的运行状态，如发现异常情况应及时停机检修。

2.室内温度变化较大时，可适当调整空调系统的温度设定，以节约能源。

3.定期检查空调系统中的水泵、风扇和电子控制器的工作情况，确保正常运转。

4.定期清洁空调系统中的空气过滤器，防止灰尘和污垢堵塞空气流通。

5.避免在空调系统运行期间频繁开关电源开关，以避免对设备造成额外负担。

四、停机操作1.按下空调系统的停机按钮，停止制冷运行并关闭主控制器。

2.停机后，关闭地源热泵空调的电源开关。

3.定期检查并清洁地源热泵设备及相关设施，以保持其正常运行。

4.如长时间不使用地源热泵空调，建议将其电源开关关闭，以节约能源。

5.遇到异常情况时，应立即停机并联系专业维修人员进行检修。

五、安全注意事项1.使用地源热泵空调时，应保持室内空气流通良好，避免在封闭空间中使用。

2.禁止将易燃物品放置在地源热泵设备的附近。

3.定期检查地源热泵设备和空调系统的接地是否良好，以确保安全。

4.使用地源热泵空调时，应遵循相关国家和地方的安全法规。

以上就是地源热泵空调操作规程的文档内容，希望能对您有所帮助。

在使用地源热泵空调时，请务必遵循操作规程，以确保设备的正常运行和使用的安全。

机房设备操作规程·在进行机房设备操作前，请仔细阅读本操作规程本工程采用地源热泵机组作为冷源，夏季地源热泵机组提供7-12℃冷水。

冬季地源热泵机组提供40-45℃热水，冷热水共用两台循环水泵（一备一用），地源侧采用两台循环水泵（一备一用）。

夏季开启地源热泵机组（冷热水循环泵、地源侧水泵运行制冷循环；冬季开启地源热泵机组、冷热水循环泵、地源侧水泵运行制热循环。

一夏季制冷循环操作规程：确认制热循环管道阀门均已关闭，打开制冷循环管道阀门。

1、开、停机顺序①地源热泵机组要保证空调主机启动后能正常运行，必须保证：冷凝器中的水应循环流动，否则会因冷凝温度及对应的冷凝压力过高，使冷水机组高压保护器件动作而停车，甚至导致故障。

注意：1.观察冷凝器进出口压力差，大于0.4mpa时，要清洗过滤器。

蒸发器中冷水应循环流动，否则会因冷水温度偏低，导致冷水温度保护器件动作而停车，或因蒸发温度及对应的蒸发压力过低，使地源热泵机组的低压保护器件动作而停车，甚至导致蒸发器中冷水结冰而损坏设备。

注意：1.观察蒸发器进出口压力差，大于0.4mpa时，要清洗过滤器。

因此，地源热泵机组的开机顺序为：（必须严格遵守）地源侧水泵开三分钟后冷热水泵开再三分钟后地源热泵机组开地源热泵机组的停机顺序为：（必须严格遵守）地源热泵机组停三分钟后冷热水泵停三分钟后地源侧水泵停注意：①停机时，地源热泵机组应在下班前至少半小时关停，冷热水泵下班后再关停，有利于节省能源，同时避免故障停机，保护机组。

②运行制冷循环前，应确认制热循环管道阀门已全部关闭。

2、地源热泵机组的操作①开机前的准备工作1）确认机组和控制器的电源已接通且已持续8小时以上。

2）确认地源侧水泵、冷热水泵均已开启。

3）确认末端风机盘管机组均已通电开启。

②启动1）按下机组键盘上的ON/OFF（开/关）。

2）机组将作一次自检，几秒钟后，压缩机启动。

3）一旦机组启动，所有的操作均为自动的。

机组根据冷负荷（冷冻水供回水温度）的变化，能量自动调节，自动启停。

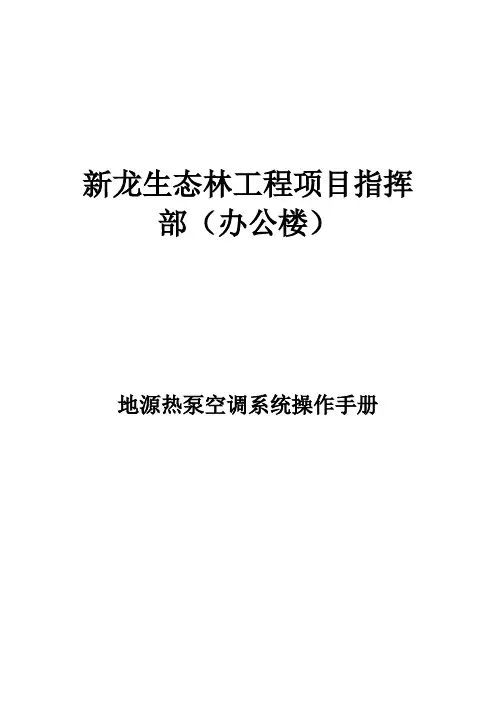

新龙生态林工程项目指挥部（办公楼）地源热泵空调系统操作手册一、工程概况工程名称：新龙生态林工程项目指挥部（办公楼）地源热泵空调系统工程地点：市新北区长江北路建设单位：龙城生态建设施工单位：凯源机电设备安装工程二、设备描述1、本工程系统为地源热泵系统，主机品牌为美意，配置热泵机组4台；室风机盘管品牌为盾安，室配置风机盘管57台；中厅配置风管式机组2台，配置室新风机4台。

地源侧配备循环水泵两台，一用一备；空调侧配备循环水泵两台，一用一备。

地源侧与空调侧各配置定压稳压装置一套。

2、美意主机液晶控制面板使用说明：○2模式○3热水○4温度加键/风速○5确认○6温度减键/睡眠○7设置○8清除○9节能○10室温3、室风机盘管液晶控制面板使用说明：○1开/关机按键○2模式按键，冷/热转换○3风量调节键○4/○5温度设置键○6红外接收窗○7/○8冷/热符号○9通风符号○10自动风速符号○11手动风速符号○12室温符号○14/○15温度显示4、新风机组液晶控制面板使用说明○1开关键○2模式键○3风速键○4/○6上下键○5空格三、开机步骤1、开启地源侧水泵和空调侧水泵2、按主机液晶控制面板开关，依次开1#、2#机3、开启室液晶控制面板开关（设置温度及风量）四、关机步骤1、关闭室液晶控制面板开关2、关闭主机液晶控制面板开关3、关闭地源侧水泵和空调侧水泵五、中厅风管机组操作步骤中厅部分空调机组控制箱1、按开机键，运行灯亮，机组启动运转2、按停机键，停止灯亮，机组停止运转六、常见故障代码汇总表七：机房布局系统压力表地源侧、空调侧循环水泵美意热泵机组定压稳压装置地源侧水泵降压启动控制箱空调侧水泵降压启动控制箱电源控制箱（水泵、稳压装置）八、其它注意事项1、空调侧回水设置温度≥12℃。

2、注意机房水压表水压变化，空调侧出水压力≤0.6MPa；空调侧回水压力≥0.3MPa；地源侧出水压力≤0.6MPa；地源侧回水压力≥0.3MPa。

机房设备操作规程·在进行机房设备操作前，请仔细阅读本操作规程℃冷7-12本工程采用地源热泵机组作为冷源，夏季地源热泵机组提供℃热水，冷热水共用两台循环水泵（一备40-45水。

冬季地源热泵机组提供（冷夏季开启地源热泵机组一用），地源侧采用两台循环水泵（一备一用）。

热水循环泵、地源侧水泵运行制冷循环；冬季开启地源热泵机组、冷热水循环泵、地源侧水泵运行制热循环。

一夏季制冷循环操作规程：确认制热循环管道阀门均已关闭，打开制冷循环管道阀门。

1、开、停机顺序①地源热泵机组要保证空调主机启动后能正常运行，必须保证：冷凝器中的水应循环流动，否则会因冷凝温度及对应的冷凝压力过高，使冷水机组高压保护器件动作而停车，甚至导致故障。

0.4mpa观察冷凝器进出口压力差，大于时，要清洗过滤器。

注意：1.蒸发器中冷水应循环流动，否则会因冷水温度偏低，导致冷水温度保护器件动作而停车，或因蒸发温度及对应的蒸发压力过低，使地源热泵机组的低压保护器件动作而停车，甚至导致蒸发器中冷水结冰而损坏设备。

时，要清洗过滤器。

1.注意：观察蒸发器进出口压力差，大于0.4mpa（必须严格遵守）因此，地源热泵机组的开机顺序为：冷热水泵开再三分钟后地源热泵机组开地源侧水泵开三分钟后地源热泵机组的停机顺序为：（必须严格遵守）地源热泵机组停冷热水泵停地源侧水泵停三分钟后三分钟后注意：①停机时，地源热泵机组应在下班前至少半小时关停，冷热水泵下班后再关停，有利于节省能源，同时避免故障停机，保护机组。

②运行制冷循环前，应确认制热循环管道阀门已全部关闭。

、地源热泵机组的操作2．①开机前的准备工作1）确认机组和控制器的电源已接通且已持续8小时以上。

2）确认地源侧水泵、冷热水泵均已开启。

3）确认末端风机盘管机组均已通电开启。

②启动1）按下机组键盘上的ON/OFF（开/关）。

2）机组将作一次自检，几秒钟后，压缩机启动。

3）一旦机组启动，所有的操作均为自动的。

新龙生态林工程项目指挥部（办公楼）地源热泵空调系统操作手册工程概况工程名称：新龙生态林工程项目指挥部（办公楼）地源热泵空调系统工程地点：常州市新北区长江北路建设单位：常州龙城生态建设有限公司施工单位：江苏凯源机电设备安装工程有限公司设备描述1、本工程系统为地源热泵系统，主机品牌为上海美意，配置热泵机组4台；室内风机盘管品牌为浙江盾安，室内配置风机盘管57台；中厅配置风管式机组2台，配置室内新风机4台。

地源侧配备循环水泵两台，一用一备；空调侧配备循环水泵两台，一用一备。

地源侧与空调侧各配置定压稳压装置一套。

2、美意主机液晶控制面板使用说明：○1开关○2模式○3热水○4温度加键/风速○5确认○6温度减键/睡眠○7设置○8清除○9节能○10室温3、室内风机盘管液晶控制面板使用说明：○1开/关机按键○2模式按键，冷/热转换○3风量调节键○4/○5温度设置键○6红外接收窗○7/○8冷/热符号○9通风符号○10自动风速符号○11手动风速符号○12室温符号○14/○15温度显示4、新风机组液晶控制面板使用说明○1开关键○2模式键○3风速键○4/○6上下键○5空格开机步骤开启地源侧水泵和空调侧水泵按主机液晶控制面板开关，依次开1#、2#机开启室内液晶控制面板开关（设置温度及风量）关机步骤关闭室内液晶控制面板开关关闭主机液晶控制面板开关关闭地源侧水泵和空调侧水泵五、中厅风管机组操作步骤中厅部分空调机组控制箱1、按开机键，运行灯亮，机组启动运转2、按停机键，停止灯亮，机组停止运转六、常见故障代码汇总表七：机房布局系统压力表地源侧、空调侧循环水泵美意热泵机组定压稳压装置地源侧水泵降压启动控制箱空调侧水泵降压启动控制箱电源控制箱（水泵、稳压装置）八、其它注意事项空调侧回水设置温度≥12℃。

注意机房水压表水压变化，空调侧出水压力≤；空调侧回水压力≥；地源侧出水压力≤；地源侧回水压力≥。

定期检查电源线接线装头是否老化、松动。

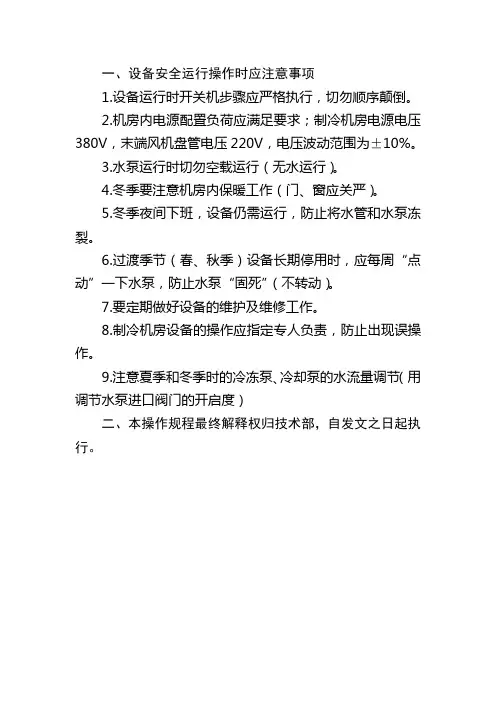

一、设备安全运行操作时应注意事项
1.设备运行时开关机步骤应严格执行，切勿顺序颠倒。

2.机房内电源配置负荷应满足要求；制冷机房电源电压380V，末端风机盘管电压220V，电压波动范围为±10%。

3.水泵运行时切勿空载运行（无水运行）。

4.冬季要注意机房内保暖工作（门、窗应关严）。

5.冬季夜间下班，设备仍需运行，防止将水管和水泵冻裂。

6.过渡季节（春、秋季）设备长期停用时，应每周“点动”一下水泵，防止水泵“固死”（不转动）。

7.要定期做好设备的维护及维修工作。

8.制冷机房设备的操作应指定专人负责，防止出现误操作。

9.注意夏季和冬季时的冷冻泵、冷却泵的水流量调节（用调节水泵进口阀门的开启度）
二、本操作规程最终解释权归技术部，自发文之日起执行。

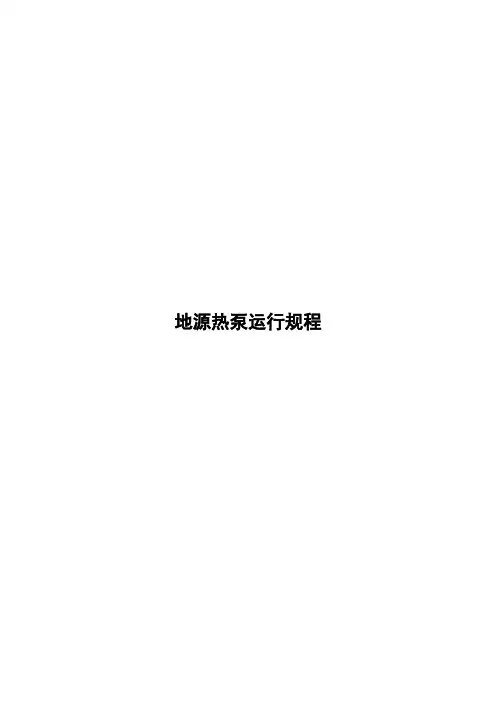

地源热泵运行规程目录1.1 目的....................................................... 错误!未定义书签。

1.2 适用范围................................................... 错误!未定义书签。

1.3 术语和定义................................................. 错误!未定义书签。

1.4 一般规定................................................... 错误!未定义书签。

1.5 设备概述................................................... 错误!未定义书签。

1.6 启动前准备 (3)1.7 启动 (4)1.8 运行调整与监控 (4)1.9 运行控制指标 (4)1.10 停止运行 (4)1.11 故障处理 (5)地源热泵运行规程1.1 目的规范新奥能源综合项目地源热泵的运行管理，保证系统稳定可靠，运行经济节能。

1.2 适用范围适用于新奥能源综合能源项目地源热泵系统的运行和管理。

1.2 术语和定义地源热泵：以土壤、地下水、地表水等天然能源为低位热源，采用热泵技术进行供热、供冷的热泵系统。

1.3 一般规定3.3.1地源热泵系统经验收合格后方可投入运行。

3.3.2运行人员应持有效证件上岗。

3.3.3运行单位应建立地源热泵运行管理制度、安全技术档案、事故应急预案。

1.4 设备概述1.4.1主要作用通过热泵、制冷循环，制取冷量供夏天空调使用、制取热量供冬天取暖使用。

1.4.2结构原理地源热泵主要由压缩机、冷凝器、节流阀、蒸发器、四通阀及其它辅助部件等组成。

1.4.2.1制冷原理压缩机对冷媒做功，使其进行汽-液转化的循环。

通过冷媒蒸发将室内空气循环所携带的热量吸收至冷媒中，在冷媒循环的同时再通过冷媒/水热交换器内冷媒的冷凝，由水路循环将冷媒所携带的热量吸收，最终由水路循环转移至地下水或土壤里。

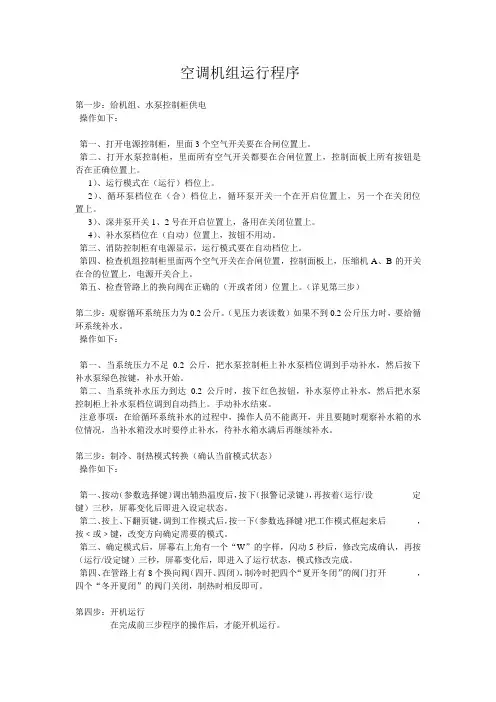

空调机组运行程序第一步：给机组、水泵控制柜供电操作如下：第一、打开电源控制柜，里面3个空气开关要在合闸位置上。

第二、打开水泵控制柜，里面所有空气开关都要在合闸位置上，控制面板上所有按钮是否在正确位置上。

1）、运行模式在（运行）档位上。

2）、循环泵档位在（合）档位上，循环泵开关一个在开启位置上，另一个在关闭位置上。

3）、深井泵开关1、2号在开启位置上，备用在关闭位置上。

4）、补水泵档位在（自动）位置上，按钮不用动。

第三、消防控制柜有电源显示，运行模式要在自动档位上。

第四、检查机组控制柜里面两个空气开关在合闸位置，控制面板上，压缩机A、B的开关在合的位置上，电源开关合上。

第五、检查管路上的换向阀在正确的（开或者闭）位置上。

（详见第三步）第二步：观察循环系统压力为0.2公斤。

（见压力表读数）如果不到0.2公斤压力时，要给循环系统补水。

操作如下：第一、当系统压力不足0.2公斤，把水泵控制柜上补水泵档位调到手动补水，然后按下补水泵绿色按键，补水开始。

第二、当系统补水压力到达0.2公斤时，按下红色按钮，补水泵停止补水，然后把水泵控制柜上补水泵档位调到自动挡上。

手动补水结束。

注意事项：在给循环系统补水的过程中，操作人员不能离开，并且要随时观察补水箱的水位情况，当补水箱没水时要停止补水，待补水箱水满后再继续补水。

第三步：制冷、制热模式转换（确认当前模式状态）操作如下：第一、按动（参数选择键）调出辅热温度后，按下（报警记录键），再按着（运行/设定键）三秒，屏幕变化后即进入设定状态。

第二、按上、下翻页键，调到工作模式后，按一下（参数选择键）把工作模式框起来后，按﹤或﹥键，改变方向确定需要的模式。

第三、确定模式后，屏幕右上角有一个“W”的字样，闪动5秒后，修改完成确认，再按（运行/设定键）三秒，屏幕变化后，即进入了运行状态，模式修改完成。

第四、在管路上有8个换向阀（四开、四闭），制冷时把四个“夏开冬闭”的阀门打开，四个“冬开夏闭”的阀门关闭，制热时相反即可。

地源热泵系统运行管理技术规程嘿，朋友们！今天咱来聊聊地源热泵系统运行管理技术这回事儿。

你知道吗？地源热泵系统就像是一位勤劳的“地下工作者”，默默地为我们的舒适生活贡献着力量。

可要是不好好管理它，那可就像让千里马去拉磨，白瞎了它的一身本事！先说这系统启动前的准备工作，那可得仔细再仔细。

就好比你要出门旅行，不得先把行李收拾好，路线规划好？得检查系统的各个部件是不是都完好无损，管道有没有渗漏，设备的参数设置是不是准确。

要是有个小疏忽，说不定系统一启动就给你来个“下马威”，闹点小脾气。

运行中的监控那也是重中之重！这就好像是你开车在路上，得时刻盯着仪表盘，留意车速、油量啥的。

对于地源热泵系统，咱得盯着温度、压力、流量这些关键指标。

温度太高或者太低，压力不正常，流量不稳定，那都可能是系统在给你发“求救信号”。

你要是不注意，等到出了大问题，那可就麻烦啦！还有系统的维护保养，这可不能马虎。

想象一下，一辆车要是从不保养，能跑得长久吗？地源热泵系统也是一样啊！定期清理过滤器，就像给它洗个澡，让它呼吸顺畅；给设备加点润滑油，那是让它活动起来更灵活；检查电气系统，确保没有短路漏电，这可是安全的保障！说到节能运行，这可是个大学问。

就好比我们过日子要精打细算，地源热泵系统运行也得省着点用能源。

根据不同的季节和使用需求，合理调整运行模式和参数，别傻乎乎地一直开着最大档，那得多费电啊！再说说故障处理。

系统出了故障，别慌张。

要像个冷静的医生，先找准病因，再对症下药。

可别乱修一气，把小毛病修成大问题。

总之，地源热泵系统的运行管理技术可不是一件轻松的事儿，需要我们用心去对待。

只有把每个环节都做好，才能让这个“地下工作者”乖乖为我们服务，给我们带来舒适的生活环境。

朋友们，可别小瞧了这管理工作，做好了那可是好处多多，做不好麻烦不断哟！。

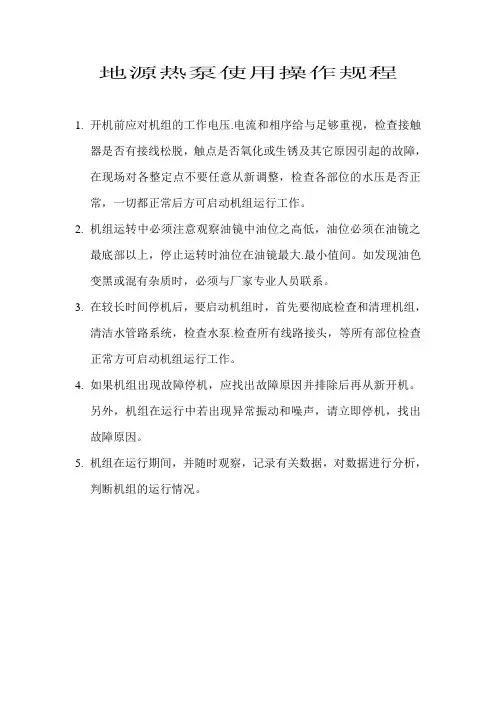

地源热泵使用操作规程
1.开机前应对机组的工作电压.电流和相序给与足够重视，检查接触
器是否有接线松脱，触点是否氧化或生锈及其它原因引起的故障，在现场对各整定点不要任意从新调整，检查各部位的水压是否正常，一切都正常后方可启动机组运行工作。

2.机组运转中必须注意观察油镜中油位之高低，油位必须在油镜之
最底部以上，停止运转时油位在油镜最大.最小值间。

如发现油色变黑或混有杂质时，必须与厂家专业人员联系。

3.在较长时间停机后，要启动机组时，首先要彻底检查和清理机组，
清洁水管路系统，检查水泵.检查所有线路接头，等所有部位检查正常方可启动机组运行工作。

4.如果机组出现故障停机，应找出故障原因并排除后再从新开机。

另外，机组在运行中若出现异常振动和噪声，请立即停机，找出故障原因。

5.机组在运行期间，并随时观察，记录有关数据，对数据进行分析，
判断机组的运行情况。

地源热泵系统操作规程地源热泵机房操作规程1、开机前准备工作：①确认系统管道阀门是否打开。

②第一次或者长时间停用设备时，要进行管道补水和排气工作。

③检查管道有无漏水情况，检查压力表、温度计指针是否在合适位置，检查过滤器是否堵塞。

④开机前应确认电源正常，无反相，无缺相，开关位置是否正确。

2、开机顺序：严格遵守先开启设备电源，再开启补水泵自动补水，等补水结束后再开地源侧循环泵，三分钟后开启用户侧循环泵，10分钟后再开主机的操作步骤。

3、启动步骤：①按下主机屏幕上的回车键，显示是否启动主机，按上键确认，下键取消，再按上键机组跳到上一界面，左下角显示为机组开启状态，主机开启成功。

②机组将作一次自检，180秒后，压缩机启动，压缩机启动间隔是180秒，以防主机快速启停烧毁。

③一旦机组启动，系统会自动根据用户侧需求调整压缩机工作状态，无需再设置。

4、正常运行：①机组正常运行，控制器将显示系统压力、进回水温度和系统的其它参数，一旦出现任何问题，控制系统将自动采取相应的措施，保护机组，并将故障信息显示在机组屏幕上。

（详情请参阅安装、操作和维护手册）②地源侧水温过高时，需要开启冷却塔，设置好相应的温度，先开风扇，后开喷淋泵，喷淋泵切换到自动状态即可。

5、报警：查看主机上报警信息，采取相应的措施，解决不了的问题需要联系厂家处理。

6、关机顺序：先关主机，等系统压缩机都停止运行后再关闭用户侧循环泵，接着关闭地源侧循环泵，最后关闭设备电源。

7、注意：①、停机时，主机组应在下班前至少十分钟关停，循环泵下班后再关停，有利于节省能源，同时避免故障停机，保护机组。

②、机组调整后已达最佳工作状态，请用户不要随意更改已设置的运行参数。

③、机组在试车运行24小时后，必须清洗水泵进水端之水过滤器。

④、日常运行时运行人员应做好记录，特别要记录不正常运行时出现的各种现象、时间和工况等参数，便于对故障进行分析、检查，并交接清楚。

⑤、机组应由专人操作管理，发现异常及时停机并查明原因、排除故障，严禁带故障运行。

地热泵操作规程1. 引言地热泵是一种利用地热资源进行供热、供冷和热水的设备。

为了保证地热泵的正常运行，提高能效，延长设备寿命，本文档提供了地热泵的操作规程。

2. 设备操作准备在操作地热泵之前，需要进行以下准备工作：2.1 环境检查确保地热泵周围环境干燥、通风良好，避免任何障碍物阻挡。

同时也需要检查地热泵连接的地源热泵系统是否正常工作。

2.2 设备检查检查地热泵设备是否正常，包括：•检查外观是否完好，无任何损坏或漏电的现象；•检查电源线是否连接牢固；•确保进出水管道阀门处于正常开启状态。

3. 地热泵操作步骤3.1 启动地热泵按照以下步骤启动地热泵：1.打开地热泵电源开关；2.按下启动按钮，启动地热泵系统；3.检查压力表和温度计，确保压力和温度正常。

3.2 调整设置参数根据实际需要和环境情况，通过面板或遥控器设置以下参数：•设定室内温度；•设定循环泵流量；•设定制热/制冷模式。

3.3 运行状态监测地热泵启动后，需要进行运行状态的监测：•检查冷媒循环是否正常，确认压力和温度的变化；•检查水泵和冷却风扇是否正常运转；•监测室内温度和湿度。

3.4 关闭地热泵在需要关闭地热泵时，按照以下步骤操作：1.先关闭地热泵系统；2.关闭电源开关。

3.5 定期维护为了保持地热泵的正常运行和延长设备寿命，需要定期进行维护工作：•定期清洁设备外壳和散热器；•定期检查和更换滤芯、滤网；•定期检查制冷剂的压力和充注情况；•定期检查电源线路和连接器的状态。

4. 安全事项在操作地热泵时，需要注意以下安全事项：•操作前请确认操作人员具备相关经验和知识；•操作人员必须穿戴好个人防护装备；•在操作地热泵时，禁止在附近堆放易燃、易爆物品；•当发现地热泵设备故障或异常情况时，应立即停止使用，并联系专业技术人员进行排除。

5. 总结地热泵是一种环保、高效的供热、供冷设备。

通过遵守本操作规程，可以保证地热泵的正常运行，提高能效，延长设备寿命。

在操作地热泵时，请务必注意安全事项，确保操作的安全性和有效性。

地源热泵系统工程技术规程地源热泵系统工程技术规程是为了规范地源热泵系统工程建设和运行，保证地源热泵系统的安全、可靠和高效，并促进地源热泵系统的普及、推广和应用。

本规程适用于各类建筑物的地源热泵系统工程设计、建设和运行管理。

一、术语和定义1.地源热泵系统：利用地下温度较为稳定的地热能作为热源或热汇的热泵系统。

2.水源热泵系统：利用水体作为热源或热汇的热泵系统。

3.空气源热泵系统：利用室外空气作为热源或热汇的热泵系统。

4.地温：地下不同深度处的温度。

5.地热能：地下的热能。

6.地热能利用：通过地源热泵系统将地下的热能利用为建筑供暖、制冷、热水等用途。

7.地源热泵工程：地源热泵系统工程的设计、建设、调试、运行和管理。

8.地源热泵系统工程：包括地源热泵机组、地源换热器、水泵、水箱等组成部分的热泵系统工程。

二、地源热泵系统工程设计1.地源热泵系统工程的设计应符合国家相关标准和地方规定。

2.地源热泵系统工程的设计应充分利用地热能，并考虑其在建筑物供暖、制冷和热水等方面的应用。

3.地源热泵系统工程的设计应根据建筑物的负荷情况和空间条件，选择合适的地源热泵机组、地源换热器等设备。

4.地源热泵系统工程的设计应满足可靠性、安全性、经济性和环境友好性等要求。

5.地源热泵系统工程的设计应充分考虑其与建筑物其他系统的配合和协调，确保其正常运行和使用。

三、地源热泵系统工程建设1.地源热泵系统工程建设应符合国家相关标准和地方规定。

2.地源热泵机组、地源换热器等设备的安装应符合相关技术规范和要求，并保证安全可靠。

3.地源热泵系统工程的安装应根据设计要求和现场实际情况，确定地源热泵机组、地源换热器等设备的位置和布局。

4.地源热泵系统工程建设对土地、环境的影响应进行评估和处理，确保其对环境的影响在可接受范围内。

5.地源热泵系统工程建设完毕后，应进行验收和测试，并保证其满足设计要求和规定要求。

四、地源热泵系统工程运行管理1.地源热泵系统工程的运行管理应由专门的管理人员负责，并制定相应的管理制度和程序。

地源热泵的应用范围
总结词
地源热泵适用于住宅、办公楼、酒店、学校等建筑，具有高效、节能、环保等 优点。
详细描述
地源热泵的应用范围非常广泛，适用于各种类型的建筑，如住宅、办公楼、酒 店、学校等。它具有高效、节能、环保等优点，能够有效地降低建筑物的能耗 和碳排放，提高建筑物的舒适度和能源利用效率。
PART 02
2023-2026
ONE
KEEP VIEW
《地源热泵规程》 PPT课件
REPORTING
CATALOGUE
目 录
• 地源热泵系统概述 • 地源热泵系统设计 • 地源热泵系统的安装与调试 • 地源热泵系统的维护与保养 • 地源热泵系统的能效与环保性能
PART 01
地源热泵系统概述
地源热泵定义
总结词
地源热泵是一种利用地下土壤、地下水、地表水等自然资源 ，通过热泵技术实现冷热交换，为建筑物提供冷暖空调等需 求的系统。
详细描述
地源热泵是一种高效、环保的能源利用方式，它利用地下土 壤、地下水、地表水等自然资源作为冷热源，通过热泵技术 进行冷热交换，实现建筑物的供暖和制冷需求。
地源热泵工作原理
总结词
地源热泵利用逆卡诺循环原理，通过制冷剂在蒸发器、压缩机、冷凝器和膨胀阀等部件中的循环，实现冷热交换 。
详细描述
地源热泵的工作原理基于逆卡诺循环，通过制冷剂在蒸发器中吸收地下土壤或水中的热量，经过压缩机和冷凝器 的作用，将热量释放到建筑物内部，实现供暖。在制冷模式下，地源热泵将建筑物内部的热量传递到地下土壤或 水中，实现制冷。
对环境的破坏。
污染物排放
地源热泵系统在运行过程中几乎 不产生污染物排放，从而对环境
的影响较小。

新龙生态林工程项目指挥部（办公楼）地源热泵空调系统操作手册一、工程概况工程名称：新龙生态林工程项目指挥部（办公楼）地源热泵空调系统工程地点：常州市新北区长江北路建设单位：常州龙城生态建设有限公司施工单位：江苏凯源机电设备安装工程有限公司二、设备描述1、本工程系统为地源热泵系统，主机品牌为上海美意，配置热泵机组 4 台；室内风机盘管品牌为浙江盾安，室内配置风机盘管57 台；中厅配置风管式机组2 台，配置室内新风机4 台。

地源侧配备循环水泵两台，一用一备；空调侧配备循环水泵两台，一用一备。

地源侧与空调侧各配置定压稳压装置一套。

2、美意主机液晶控制面板使用说明：开关模式热水温度加键/ 风速确认温度减键/ 睡眠设置清除节能室温3、室内风机盘管液晶控制面板使用说明：开/ 关机按键模式按键，冷/ 热转换风量调节键/ 温度设置键红外接收窗/冷/ 热符号通风符号自动风速符号手动风速符号室温符号/ 温度显示4、新风机组液晶控制面板使用说明开关键模式键风速键/上下键空格三、开机步骤1、开启地源侧水泵和空调侧水泵2、按主机液晶控制面板开关，依次开1#、2#机3、开启室内液晶控制面板开关（设置温度及风量）四、关机步骤1、关闭室内液晶控制面板开关2、关闭主机液晶控制面板开关3、关闭地源侧水泵和空调侧水泵五、中厅风管机组操作步骤中厅部分空调机组控制箱1、按开机键，运行灯亮，机组启动运转2、按停机键，停止灯亮，机组停止运转六、常见故障代码汇总表七：机房布局系统压力表地源侧、空调侧循环水泵美意热泵机组定压稳压装置地源侧水泵降压启动控制箱空调侧水泵降压启动控制箱电源控制箱（水泵、稳压装置）八、其它注意事项1、空调侧回水设置温度》12 Co2、注意机房水压表水压变化，空调侧出水压力冬；空调侧回水压力》；地源侧出水压力冬；地源侧回水压力》。

3、定期检查电源线接线装头是否老化、松动。

4、保持机房室内干燥、清洁。

5、故障报修电话：杨先生吴小姐6、一般故障排除方法：主机不能正常启动，检查空开有没有跳落，供电是否正常；看主机液晶显示屏有无故障代码显示。

地源热泵操作规程编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（地源热泵操作规程）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为地源热泵操作规程的全部内容。

地源热泵系统操作规程电源控制操作注意事项1、主电源的电压应符合380/220±7%以内，频率50hz±2％以内，三相电压的不平衡量±2％以内,三相电流不平衡量±2％以内。

2、电源的机序要符合要求，避免压缩机出现反转现象。

3、系统首次开机时(长时间未通电时），请预先通电24小时以上，以使压缩机内的润滑油得到充分的加热。

4、只有所有压缩机全部关闭后才可以关闭电源，以免造成机组的长期不可自动恢复的损害，影响系统下次运行。

5、机组在长期不使用时请保持控制电源带电，以使设备内冬季的水系统自动防冻.6、机组在长期不使用时可以将润滑油加热器的断路器和压缩机保护器的熔断器断开,以防出现误操作，最大程度保证安全.注:1、酒店设计地源热泵机组与系统为一键自动启动模式。

为避免一键启动出现故障需熟知手动启动空调系统的操作方法。

2、停机后须等待10分钟以后才可以再次开机，每小时重复启动不可超过6次，非意外的情况下开机5分钟后才可以停机。

启动前准备与操作1、电源检查，必须符合电源控制操作要求。

2、检查主地源水系统各阀门开启正常位置，启动地源水泵，检查水系统压力正常（表针不应剧烈抖动）。

如地源水泵是在运行状态只需检查水系统压力.3、检查冷冻水系统各阀门开启正常位置，启动冷冻水泵，检查水系统压力正常（表针不应剧烈抖动)。

4、检查地源水系统各阀门开启正常，启动地源水泵，检查水系统压力正常（表指针不应剧烈抖动）,夏季进水不应低于25度，冬季进水不应低于5度.在夏季热失衡时，应根据记录数据及时调整，以确保机组正常运行。

地源热泵空调机房操作规程1、机组的操作必须有专业的电气人员经考试合格，且经有关部门取得上岗证书的人员操作，并做好周期记录（系统水温、压力）及运行电压（流）的测试。

2、开机准备：热泵机组提前供电12小时；机组预热：将机组水路换向阀（共8个），按指示牌要求（冬开夏关、夏开冬闭）开启或关闭，热泵机组手操器对应选择制冷或制热模式；根据需要调整水泵联动控制柜，选择自动、手动自动模式。

3、手动开机停机操作：联动控制柜水泵（冷冻、冷却、补水）控制旋钮开至手动状态；开机：先开末端冷冻水泵，再开地源侧冷却水泵。

观看压力，若系统缺水，开启定压补水装置补水排气。

将系统泵后压力调整至稳压0. 3--0. 4Mpa, 确认无异常后再开机组，将热泵机操作面板启停按钮轻按至开机状态，启停按钮运行指示灯亮起，机组运行。

开机工作完成。

停机：先停机组，轻按热泵机组操作面板启停按钮运行指示灯轻按至关机状态。

三分钟后再停地源侧冷却水泵，最后关闭末端冷冻水泵。

4、自动开机停机操作：联动控制柜水泵（冷冻、冷却、补水）控制旋钮开至自动状态；开机前若系统缺水，先进行补水、排气工作，具体要求同上。

停机：轻按热泵机组操作面板启停按钮运行指示灯轻按至关机状态；机组仍将联动运行直至热泵、水泵全部自动完成关机。

5、机组采用微电脑控制，请不要频繁开关机，机组可能因频繁启动而受损。

6、机组内有制冷、制热、电气、水系统一系列的设备保护装置（配有压缩机、电气过热保护、过电流保护、排气、温度、高低压、断电保护等）切勿私自改装及强制运行。

7、进入夏季后，此时应该进行制冷，故首先将标有“夏开冬关”的阀门打开，将“冬开夏关”的阀门关闭。

其余阀门均处于打开状态。

8、进入冬季后，此时应该进行供暖，故首先将标有“冬开夏关”的阀门打开，将“夏开冬关”的阀门关闭。

其余阀门均处于打开状态。

9、进入春秋过渡季节时，将标有“冬夏常关，过渡季节开”的阀门打开，将标有“冬夏常开，过渡季节关”的阀门关闭。
