当前位置：文档之家 › 冷轧无取向电工钢带磁化曲线铁损曲线教材

冷轧无取向电工钢带磁化曲线铁损曲线教材

  • 格式：doc
  • 大小：240.00 KB
  • 文档页数：34

下载文档原格式

  / 34

合集下载

铁磁材料的磁化曲线及其分类

铁磁材料的磁化曲线及其分类
内容简介
本教材理论推导从简，计算思路交待详细，概念述 明来龙去脉，增加例题数量和难度档次，章节分 “重计 算”及“重概念”两类区别对待，编排讲究逐步引深的 递进关系，联系工程实际，训练动手能力，尽力为后续 课程铺垫。借助类比及对偶手法，语言朴实简练，图文 印刷结合紧密，便于自学与记忆，便于节省理论教学时 数。适用于应用型本科及高职高专电力类、自动化类、 机电类、电器类、仪器仪表类、电子类及测控技术类专 业。
i 这时B 随H（随 ）迅速增长；
在磁路进入磁饱和以后，绝大部分磁畴已经转向，再
i 增加H（增加 ），磁畴贡献的附加磁场B′不再增加，此
时增加的B仅为电流本身产生，曲线2上升的斜率几乎与曲 线1相同，导致µ值下降。
进入磁饱和的铁磁材料其特性与非磁性材料 相近，丧失了高导磁性能，所以通常要求铁磁材 料工作在磁化曲线的b点附近。
此闭合曲线称为磁滞回线。当线圈处于交变电流作用时， 铁心将沿磁滞回线反复磁化→退磁→反向磁化→反向退磁。
8.2.3基本磁化曲线
一组磁滞回线正顶点的连Байду номын сангаас称为基本磁化曲线。 基本磁化曲线是磁路设计、计算的依据 。
8.2.4 铁磁材料的分类
软磁材料——硅钢、坡莫合金、铸铁、铸钢、纯铁等， 其磁滞回线狭长，矫顽力、剩磁和磁滞损耗较小，是变压 器、电机铁心的材料，其基本磁化曲线与磁滞回线近似程 度较好。
oa 段 B 随 H 缓慢上升， 较小。 ab 段 B 随 H 迅速增长，反映铁磁材料的高导磁性， 较大。 bc 段 B 的增长又趋缓慢，c点称为曲线的磁饱和点， 下降。 cd 段则进入较深磁饱和，这时 B 随 H 仅略有增加。 更小。
B
H
“磁饱和”的含义是“磁路进入磁饱和后，增加励磁电流，

冷轧晶粒取向、无取向硅钢钢带标准

冷轧晶粒取向、无取向硅钢钢带标准

冷轧晶粒取向、无取向磁性钢带1、范围本标准规定了晶粒取向、无取向磁性钢带（片）的牌号、磁特性、尺寸、外形、力学性能、工艺特性和检验方法等。

本标准适用于磁路结构中使用的、带有绝缘涂层的全工艺冷轧取向和无取向磁性钢带（片）。

2、引用标准下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。

在标准出版时，所示版本均为有效。

所有标准都会修订，使用本标准和各方应探讨使用下列标准最新版本的可能性。

GB/T228-87 金属拉伸试验方法GB/T235-88 金属反复弯曲试验方法（厚度等于或小于3mm薄板及带材）GB/T247-87 钢板和钢带验收、包装、标志及质量证明书的一般规定GB/T2522-88 电工钢片（带）层间电阻、涂层附着性、迭装系数测试方法GB/T3076-82 金属薄板（带）拉伸试验方法GB/T3655-92 电工钢片（带）磁、电和物理性能测量方法GB/T6397-86 金属拉伸试验试样GB/T13789-92 单片电工钢片（带）磁性能测量方法3、定义和牌号表示方法3.1定义3.1.1标准比总铁损当磁感应强度随时间按正弦规律变化，其峰值为某一标定值，变化频率为某一标定频率时，单位质量的铁芯在温度20℃时所有消耗的功率定为标准比总铁损（简称标准铁损或铁损），单位为W/kg3.1.2标准磁感应强度温度为20℃，铁芯试样从退磁状态，在标定频率下磁感应强度按正弦规律变化，当交流磁场的峰值达到某一标定值时，铁芯试样磁感的峰值为标准磁感强度（简称磁感应强度或磁感），单位为T3.1.3弯曲次数弯曲次数是用肉眼观察到基体金属上第一次出现裂纹前反复弯曲的次数，它代表了材料的延展性。

3.2牌号表示方法4、分类本标准中的磁性钢带（片）分为取向和无取向两大类，每类按最大铁损和材料的公称厚度分成不同牌号。

5、技术要求5.1磁特性5.1.1磁感取向钢在800A/m交变磁场（峰值），频率为50HZ时，规定的最小磁感值B800（峰值）应符合表1的规定无取向钢在5000A/m交变磁场（峰值），频率为50HZ时，规定的最小磁感值B5000（峰值）应符合表2的规定5.1.2铁损取向钢在磁感为1.7T、频率为50HZ时，规定的最大铁损P1.7应符合表1的规定。

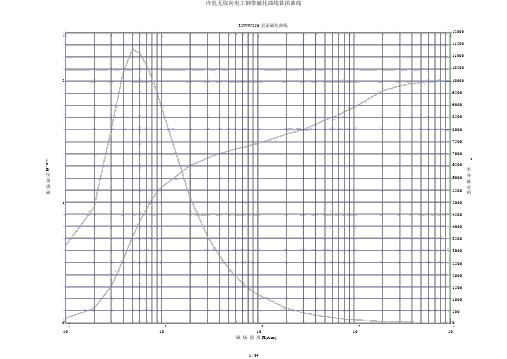

全牌号冷轧无取向电工钢带磁化曲线铁损曲线

全牌号冷轧无取向电工钢带磁化曲线铁损曲线

4.7
60Hz
4.6
4.5
4.4
4.3
4.2
4.1
4
50Hz
3.9
3.8
3.7
3.6
3.5
3.4
3.3
3.2
3.1
3
2.9
2.8
铁损P s (W/ k g)
2.7
2.6
2.5
2.4
2.3
2.2
2.1
2
1.9
1.8
1.7
1.6
1.5
1.4
1.3
1.2
1.1
1
0.9
0.8
0.7
0.6
0.5
0.4
0.3
0.2
2 1.9 1.8 1.7 1.6 1.5 1.4 1.3 1.2 1.1
1 0.9 0.8 0.7 0.6 0.5 0.4 0.3 0.2 0.1
0
1
10
50W W270直 流 磁 化 曲 线
2
3
4
10
10
10
磁 场 强 度 H(A/m)
12000 11500 11000 10500 10000 9500 9000 8500 8000 7500 7000 6500 6000 5500 5000 4500 4000 3500 3000 2500 2000 1500 1000 500 0
1.1
1
0.9
0.8
0.7
0.6
0.5
0.4
0.3
0.2
0.1
0
0.4
0.5
0.6
0.7
0.8
0.9
1
1.1

冷轧无取向电工钢带磁化曲线铁损曲线

冷轧无取向电工钢带磁化曲线铁损曲线

35WW250 直流磁化曲线12000115001100010500 210000950090008500800075007000 )T6500 (B度6000强感5500磁1500045004000350030002500200015001000500234015r率导磁对相35WW250 铁损曲线560Hz 450Hz3)gk/W(sP损铁2112磁感强度 Bm(T)35WW270 直流磁化曲线100009600920088008400 2800076007200680064006000 )5600 T(B5200度强4800感磁4400 140003600320028002400200016001200800400234015r率导磁对相35WW270 铁损曲线60Hz450Hz3211235WW300 直流磁化曲线12000115001100010500 210000950090008500800075007000 )T6500 (B度6000强感5500磁1500045004000350030002500200015001000500234015r率导磁对相35WW300 铁损曲线560Hz450Hz3)gk/W(sP损铁2112磁感强度 Bm(T)35WW360 直流磁化曲线12000115001100010500 210000950090008500800075007000 )T6500 (B度6000强感5500磁1500045004000350030002500200015001000500234015r率导磁对相535WW360 铁损曲线60Hz450Hz3)gk/W(sP损铁2112磁感强度 Bm(T)35WW400 直流磁化曲线12000115001100010500 210000950090008500800075007000 )T6500 (B度6000强感5500磁1500045004000350030002500200015001000500234015r率导磁对相50WW400 铁损曲线660Hz 550Hz 4)gk/W(3sP损铁2112磁感强度 Bm(T)35WW440 直流磁化曲线12000115001100010500 210000950090008500800075007000 )T6500 (B度6000强感5500磁1500045004000350030002500200015001000500234015r率导磁对相35WW440 铁损曲线60Hz 6550Hz4)gk/W(sP损铁32112磁感强度 Bm(T)50WW270 直流磁化曲线12000115001100010500 210000950090008500800075007000 )T6500 (B度6000强感5500磁1500045004000350030002500200015001000500234015r率导磁对相450WW270 铁损曲线60Hz50Hz3)gk/W(2sP损铁112磁感强度 Bm(T)50WW290 直流磁化曲线12000115001100010500 210000950090008500800075007000 )T6500 (B度6000强感5500磁1500045004000350030002500200015001000500234015r率导磁对相50WW290 铁损曲线60Hz 450Hz 3损铁2112磁感强度 Bm(T)50WW310 直流磁化曲线12000115001100010500 210000950090008500800075007000 )T6500 (B度6000强感5500磁1500045004000350030002500200015001000500234015r率导磁对相50WW310 铁损曲线560Hz450Hz 3损2.5铁2112磁感强度 Bm(T)50WW350 直流磁化曲线12000115001100010500 210000950090008500800075007000 )T6500 (B度6000强感5500磁1500045004000350030002500200015001000500234015r率导磁对相50WW350 铁损曲线560Hz450Hz3)gk/W(sP损铁2112磁感强度 Bm(T)50WW400 直流磁化曲线12000115001100010500 210000950090008500800075007000 )T6500 (B度6000强感5500磁1500045004000350030002500200015001000500234015r率导磁对相50WW400 铁损曲线660Hz 550Hz 4)gk/W(3sP损铁2112磁感强度 Bm(T)50WW470 直流磁化曲线12000115001100010500 210000950090008500800075007000 )T6500 (B度6000强感5500磁1500045004000350030002500200015001000500234015r率导磁对相50WW470 铁损曲线660Hz 550Hz 4)gk/W(3sP损铁2112磁感强度 Bm(T)50WW600 直流磁化曲线12000115001100010500 210000950090008500800075007000 )T6500 (B度6000强感5500磁1500045004000350030002500200015001000500234015r率导磁对相750WW600 铁损曲线60Hz650Hz 5)4gk/W(s P3.4损 3.3铁 3.23.1 32112磁感强度 Bm(T)50WW700 直流磁化曲线12000115001100010500 210000950090008500800075007000 )T6500 (B度6000强感5500磁1500045004000350030002500200015001000500234015r率导磁对相50WW700 铁损曲线60Hz 8750Hz 65损铁432112磁感强度 Bm(T)50WW800 直流磁化曲线12000115001100010500 210000950090008500800075007000 )T6500 (B度6000强感5500磁1500045004000350030002500200015001000500234015r率导磁对相50WW800 直流磁化曲线1060Hz 9850Hz 76)gk/W(5sP损铁432112磁感强度 Bm(T)115001100010500 210000950090008500800075007000)T6500 (B度6000强感5500磁1500045004000350030002500200015001000500 00r率导磁对相) gk /W ( s P 损铁60Hz 10950Hz 87654321115001100010500 210000950090008500800075007000)T6500 (B度6000强感5500磁1500045004000350030002500200015001000500 00r率导磁对相) gk /W ( s P 损铁111050Hz 987654321。

铁磁性物质的磁化曲线PPT学习教案

铁磁性物质的磁化曲线PPT学习教案

1
A
1
A
1
10
1
注意
B 15 1
7.5
B
如图磁路取对称轴左侧磁路计算时，中间铁心柱的 面积为原铁心柱的一半，中间柱磁通也减为原来的 一半，但B 和H 保持不变。
第22页/共42页
23
第九章 磁路和 铁心线 圈电路
例：对称分支铸钢磁路如图所示。欲在中间铁心柱产生磁通为
1.8104 Wb ，求所需磁通势（图中单位为cm）。
②按磁路的几何尺寸计算各段的截面积A 和磁路的平均长度l 。 ★ 磁路的长度一般取其平均长度，即铁心中心线的长度。 ★ 磁路的截面积用磁路的几何尺寸直接算出。 当铁心是涂有绝缘漆的硅钢片叠成时，要乘填充因数。 当磁路中有空气隙时，要考虑边缘效应，其有效面积比 铁心截面积大些。气隙越大，边缘效应越显著。 气隙长度不超过矩形截面短边或圆形截面半径的1/5时： 矩形截面 A0 (a l0)(b l0) ab (a b)l0
变应化强的度常是数随（磁场0强度4成1比07例H/地m 变）化。的所，以如，图真中空的或直空线气①中所的示磁。感
铁、镍及其合金等铁磁性材料，其导磁能力很高，相对导磁 系数很大，可达数百甚至数万而且还具有磁饱和及磁滞的特点。 为此，下面研究铁磁性物质的磁化性质。
第8页/共42页
9
第九章 磁路和 铁心线 圈电路
第9页/共42页
B，μ
a3 ②
a2
B
μ
a1
① ③
O H1 H2 H3
H
10
第九章 磁路和 铁心线 圈电路
a1a2段，B 随H 增大而急剧增大，其原因是铁磁性物质中 的B 较非铁磁性物质的B 大得多，故常要求铁磁性材料工作在
a2点附近。 a2a3段，铁磁性物质中的B 的增长率反而变小，其原因是接

马钢冷轧电工钢产品说明书-20101102

马钢冷轧电工钢产品说明书-20101102

马鞍山钢铁股份有限公司冷轧电工钢产品说明书二零一零年九月目1  2  3 录前言................................................................................................ 1  生产工艺介绍 ........................................................................ 2  种类与主要用途 .................................................................... 3  全工艺无取向电工钢 ............................................................ 4  3.1  3.2  3.3  3.4  4  牌号 .............................................................................. 4  典型磁性能 .................................................................. 5  尺寸、外形、重量及允许偏差 .................................. 5  涂层 .............................................................................. 5 半工艺无取向电工钢 ............................................................ 6  4.1  4.2  4.3  牌号 .............................................................................. 7  典型磁性能 .................................................................. 7  尺寸、外形、重量及允许偏差 .................................. 8 5  6  7 包装......................................................................................... 9  消除应力退火 ........................................................................ 9  环保及相关权威检测结果 .................................................. 10 冷轧电工钢产品说明书前言马钢现有两条全工艺无取向电工钢连续脱碳退火生产线，具备 40 万吨/年生 产能力，产品的厚度为 0.50mm 和 0.65mm，宽度为 800mm~1200mm，并可以根 据用户要求定制。

ASB 13-2012冷轧无取向电工钢带 鞍钢


7.50
1.70
8.50
1.71
11.50
1.71
15.00
1.71
表3
最小弯曲 次数 10 10 10 10 10 10
叠装系数 ≥0.975
牌号
35AW230 35AW250
35AW270
35AW300 35AW330 35AW360
35AW400
35AW440 50AW230 50AW250 50AW270 50AW290 50AW310 50AW330 50AW350
10mm
图3 毛刺高度的测量方法 7.1.6 残余曲率的测量
残余曲率是通过测试钢带的底边和支撑板间的距离确定，钢带纵向的残余曲率应按图4进行测试。 测试残余曲率的试样为500＋20.5 mm长、宽度等于交货宽度的钢带。 7.2 外观检查
钢带的外观应目视检查。 7.3 检验项目、取样及试验方法
每批钢带的检验项目、取样数量、取样方法、试样尺寸、试验方法应符合表4的规定。 7.4 测试温度
牌号
65AW600 65AW700 65AW800 65AW1000 65AW1300 65AW1600
公称厚度 mm
0.65
理论密度 kg/dm3 7.75 7.75 7.80 7.80 7.85 7.85
最大比总损耗 P1.5 最小磁极化强度 J5000
W/kg
T
5.80
1.66
6.80
1.67
3 定义及牌号表示方法
3.1 定义 3.1.1
比总损耗（简称铁损） 当磁极化强度随时间按正弦规律变化，其峰值为某一标定值，变化频率为某一标定频率时，单位质 量的铁芯所消耗的功率为比总损耗，单位为瓦特每公斤（W/kg），用符号PJ表示。 例如P1.5，表示无取向硅钢在磁极化强度为1.5T，频率为50Hz时，规定的最大铁损值。 3.1.2 磁极化强度 铁芯试样从退磁状态，在标定频率下磁极化强度按正弦规律变化，当交流磁场的峰值达到某一标定 值时，铁芯试样所达到的磁极化强度的峰值，单位为特斯拉（T），用符号JH表示。 例如J5000，表示无取向硅钢在5000A/m交变磁场（峰值），频率为50Hz时，规定的最小磁极化强度值。

冷轧取向电工钢带(片) QWG(GG)02-2010


定义为：J=B-µ0H 式中：J 是磁极化强度；B 是磁感应强度；µ0 是真空磁导率：4πⅹ10-7Hⅹm-1；H 是磁场强度。
2 标准分享网 免费下载
3.3 厚度及尺寸允许偏差
公称厚度及尺寸允许偏差应符合表3的规定。
表 3 尺寸及允许偏差
公称厚度 mm
厚度允许偏差 mm
5 包装、标志和质量证明书
5.1 包装、标志 钢带（片）的包装、标志应符合 GB/T 247 的规定。
5.2 质量证明书 质量证明书的条款应符合 GB/T 247 的规定。
6 其他
其他应符合 GB/T 2521 的规定。
3
I 标准分享网 免费下载
冷轧取向电工钢带（片）
Q/WG(GG) 02—2010
1 范围
本标准规定了公称厚度为 0.23mm、0.27mm、0.30mm、0.35mm 冷轧取向电工钢带（片）的牌号、磁 特性、叠装系数等技术条件。
本标准适用于武汉钢铁股份有限公司生产的公称厚度 0.23mm、0.27mm、0.30 mm、0.35 mm 的冷轧 取向电工钢带（片）。
96.0
表 2 高磁感冷轧取向电工钢带（片）的磁特性和工艺特性
牌号
公称 厚度
mm
理论密度 kg/dm3
最大铁损 w/kg P1.7/50
最小磁感 T B800
最小弯曲 次数
最小叠 装系数
%
23RK080
0.23
7.65
0.80
1.88
1
94.5
23RK085
0.23
7.65
0.85
1.88
1
94.5
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ GB/T 17505 钢及钢产品交货一般技术要求

Q-BQB 480-2009 全工艺冷轧无取向电工钢带

进行磁化的情况下，铁损用符号 P(10Bm/f)表示，单位为 W/kg。 例：P15/50表示在最大磁感应强度为 1.5T、频率为 50Hz时，单位kg试样的铁损。 3.2 磁化特性（磁感应强度）magnetic polarization(magnetic flux density) 磁化特性通常用正常磁化曲线上，对应于给定磁场强度的磁感应强度（磁极化强度）来表示。
GB/T 19289-2003 电工钢片（带）的密度、电阻率和叠装系数的测量方法
Q/BQB 400
冷轧产品的包装、标志及检验文件
Q/BQB 401
冷连轧钢板及钢带的尺寸、外形、重量及允许偏差
3 术语和定义 3.1 铁损（比总损耗） iron loss ( specific total loss) 铁损是指在交变磁场下磁化试样时，消耗在试样上的无效电能。在给定频率和最大磁感应强度
3102.5-1993 定义为：
J=B-μ0H 式中，J是磁极化强度，B是磁感应强度，μ0是真空磁导率：4π×10-7H/m，H是磁场强度。
4 标准分享网 免费下载
Q/BQB480-2009
7.7 绝缘涂层
绝缘涂层应有良好的附着性。在剪切过程和供方规定的热处理条件下进行热处理时，涂层不得
3
Q/BQB480-2009
类型
牌号
公称厚度 mm
表4
理论密度 kg/dm3
铁损
P15/50 W/kg 不大于
磁感应强度b
BB50 T 不小于
叠装系数
% 不小于
B35A210
7.60
2.10
1.62
B35A230
7.60
2.30
1.62
B35A250

QWG(GG)04-2004 冷轧取向、无取向电工钢薄带

gbt247钢板和钢带检验包装标志及质量证明书的一般规定gbt2521冷轧晶粒取向无取向磁性钢带片gbt36552000电工钢片带磁电和物理性能测量方法ybt5224晶粒取向硅钢薄带牌号表示方法31取向电工钢薄带各牌号的数字和字符含义如下
ICS 77.140.40 H 53
Q/WG
武汉钢铁（集团）公司企业标准
7.1 钢带验收由供方技术监督部门进行。
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ 7.2 每一验收组批（卷）应取测试试样。试样应在钢卷的内、外圈端部不小于 3m 处截取。通过合理安
排测试顺序，同一套试样可用于测试不同的特性。 7.3 取向钢取纵向试样，无取向钢取纵、横向试样（各半）。 7.4 测试环境温度 23±5℃，相对湿度小于 80%。 7.5 按 GB/T 3655 测试磁特性时，允许使用 0.2kg 或 0.5kg 方圈测试，其试样重量为 0.2kg 或 0.5kg 左右。测试的铁损和磁感应强度值应精确到小数后 2 位，第 3 位铁损值非零进 1，磁感值非零舍去。 7.6 钢带的厚度用 0.01mm 精度的千分尺在离边部不小于 15mm 的任何地方测量。 7.7 钢带的宽度在垂直于钢带长度方向测量。 7.8 钢带的不平度测量是将钢片自由地放在平台上，除钢片本身重量外，不施加任何压力。用直尺进行 测量，测量最大波（全波）的高度 h 和波长 L，不平度等于（h/L）×100%。 7.9 钢带的镰刀弯测试是用直尺紧靠钢带的凹侧边，测量直尺与侧边的最大距离。 7.10 钢带的检验结果不符合本标准要求时可进行复验，复验应符合 GB/T247 的规定。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的
修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

00.10.20.30.40.50.60.70.80.911.11.21.31.41.51.61.71.81.922.12.22.32.4磁感强度B (T )相对磁导率 r00.10.20.30.40.50.60.70.80.911.11.21.31.41.51.61.71.81.922.12.22.32.42.52.62.72.82.933.13.23.33.43.53.63.73.83.944.14.24.34.44.54.64.74.84.95铁损P s (W /k g )00.10.20.30.40.50.60.70.80.911.11.21.31.41.51.61.71.81.922.12.22.32.42.5磁感强度B (T )相对磁导率 r00.10.20.30.40.50.60.70.80.911.11.21.31.41.51.61.71.81.922.12.22.32.42.52.62.72.82.933.13.23.33.43.53.63.73.83.944.14.24.34.44.500.10.20.30.40.50.60.70.80.911.11.21.31.41.51.61.71.81.922.12.22.32.4磁感强度B (T )相对磁导率 r00.10.20.30.40.50.60.70.80.911.11.21.31.41.51.61.71.81.922.12.22.32.42.52.62.72.82.933.13.23.33.43.53.63.73.83.944.14.24.34.44.54.64.74.84.95铁损P s (W /k g )00.10.20.30.40.50.60.70.80.911.11.21.31.41.51.61.71.81.922.12.22.32.4磁感强度B (T )相对磁导率 r00.10.20.30.40.50.60.70.80.911.11.21.31.41.51.61.71.81.922.12.22.32.42.52.62.72.82.933.13.23.33.43.53.63.73.83.944.14.24.34.44.54.64.74.84.95铁损P s (W /k g )00.10.20.30.40.50.60.70.80.911.11.21.31.41.51.61.71.81.922.12.22.32.4磁感强度B (T )相对磁导率 r00.10.20.30.40.50.60.70.80.911.11.21.31.41.51.61.71.81.922.12.22.32.42.52.62.72.82.933.13.23.33.43.53.63.73.83.944.14.24.34.44.54.64.74.84.955.15.25.35.45.55.65.75.85.96铁损P s (W /k g )00.10.20.30.40.50.60.70.80.911.11.21.31.41.51.61.71.81.922.12.22.32.4磁感强度B (T )相对磁导率 r0.40.50.60.70.80.911.11.21.31.41.51.61.71.81.922.12.22.32.42.52.62.72.82.933.13.23.33.43.53.63.73.83.944.14.24.34.44.54.64.74.84.955.15.25.35.45.55.65.75.85.966.1铁损P s (W /k g )00.10.20.30.40.50.60.70.80.911.11.21.31.41.51.61.71.81.922.12.22.32.4磁感强度B (T )相对磁导率 r00.10.20.30.40.50.60.70.80.911.11.21.31.41.51.61.71.81.922.12.22.32.42.52.62.72.82.933.13.23.33.43.53.63.73.83.94铁损P s (W /k g )00.10.20.30.40.50.60.70.80.911.11.21.31.41.51.61.71.81.922.12.22.32.4磁感强度B (T )相对磁导率 r00.10.20.30.40.50.60.70.80.911.11.21.31.41.51.61.71.81.922.12.22.32.42.52.62.72.82.933.13.23.33.43.53.63.73.83.944.14.24.34.44.5铁损00.10.20.30.40.50.60.70.80.911.11.21.31.41.51.61.71.81.922.12.22.32.4磁感强度B (T )相对磁导率 r00.10.20.30.40.50.60.70.80.911.11.21.31.41.51.61.71.81.922.12.22.32.42.52.62.72.82.933.13.23.33.43.53.63.73.83.944.14.24.34.44.54.64.74.84.95铁损00.10.20.30.40.50.60.70.80.911.11.21.31.41.51.61.71.81.922.12.22.32.4磁感强度B (T )相对磁导率 r00.10.20.30.40.50.60.70.80.911.11.21.31.41.51.61.71.81.922.12.22.32.42.52.62.72.82.933.13.23.33.43.53.63.73.83.944.14.24.34.44.54.64.74.84.95铁损P s (W /k g )00.10.20.30.40.50.60.70.80.911.11.21.31.41.51.61.71.81.922.12.22.32.4磁感强度B (T )相对磁导率 r00.10.20.30.40.50.60.70.80.911.11.21.31.41.51.61.71.81.922.12.22.32.42.52.62.72.82.933.13.23.33.43.53.63.73.83.944.14.24.34.44.54.64.74.84.955.15.25.35.45.55.65.75.85.96铁损P s (W /k g )00.10.20.30.40.50.60.70.80.911.11.21.31.41.51.61.71.81.922.12.22.32.4磁感强度B (T )相对磁导率 r00.10.20.30.40.50.60.70.80.911.11.21.31.41.51.61.71.81.922.12.22.32.42.52.62.72.82.933.13.23.33.43.53.63.73.83.944.14.24.34.44.54.64.74.84.955.15.25.35.45.55.65.75.85.96铁损P s (W /k g )00.10.20.30.40.50.60.70.80.911.11.21.31.41.51.61.71.81.922.12.22.32.4磁感强度B (T )相对磁导率 r00.10.20.30.40.50.60.70.80.911.11.21.31.41.51.61.71.81.922.12.22.32.42.52.62.72.82.933.13.23.33.43.53.63.73.83.944.14.24.34.44.54.64.74.84.955.15.25.35.45.55.65.75.85.966.16.26.36.46.56.66.76.86.97铁损P s (W /k g )00.10.20.30.40.50.60.70.80.911.11.21.31.41.51.61.71.81.922.12.22.32.4磁感强度B (T )相对磁导率 r0.60.70.80.911.11.21.31.41.51.61.71.81.922.12.22.32.42.52.62.72.82.933.13.23.33.43.53.63.73.83.944.14.24.34.44.54.64.74.84.955.15.25.35.45.55.65.75.85.966.16.26.36.46.56.66.76.86.977.17.27.37.47.57.67.77.87.988.18.28.38.48.5铁损00.10.20.30.40.50.60.70.80.911.11.21.31.41.51.61.71.81.922.12.22.32.4磁感强度B (T )相对磁导率 r00.20.40.60.811.21.41.61.822.22.42.62.833.23.43.63.844.24.44.64.855.25.45.65.866.26.46.66.877.27.47.67.888.28.48.68.899.29.49.69.810铁损P s (W /k g )00.10.20.30.40.50.60.70.80.911.11.21.31.41.51.61.71.81.922.12.22.32.4磁感强度B (T )相对磁导率 r11.21.41.61.822.22.42.62.833.23.43.63.844.24.44.64.855.25.45.65.866.26.46.66.877.27.47.67.888.28.48.68.899.29.49.69.81010.210.410.610.811铁损P s (W /k g )00.10.20.30.40.50.60.70.80.911.11.21.31.41.51.61.71.81.922.12.22.32.4磁感强度B (T )相对磁导率 r00.20.40.60.811.21.41.61.822.22.42.62.833.23.43.63.844.24.44.64.855.25.45.65.866.26.46.66.877.27.47.67.888.28.48.68.899.29.49.69.81010.210.410.610.81111.211.411.611.812铁损P s (W /k g )。
