国内外冷轧无取向硅钢牌号对照表

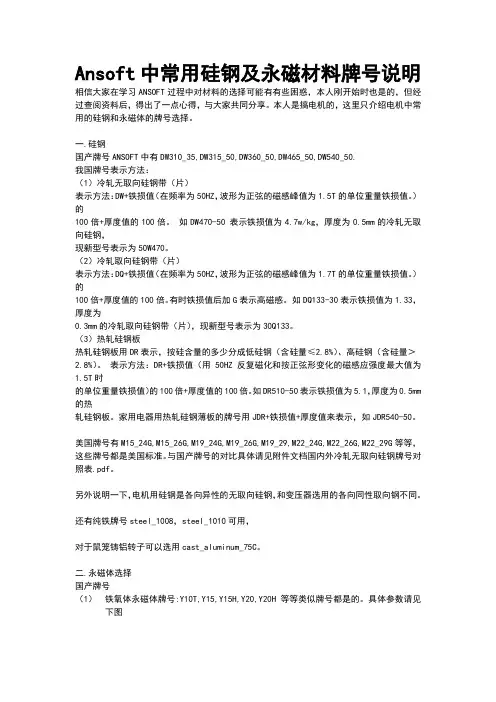

Ansoft中常用硅钢及永磁材料牌号说明相信大家在学习ANSOFT过程中对材料的选择可能有有些困惑，本人刚开始时也是的，但经过查阅资料后，得出了一点心得，与大家共同分享。

本人是搞电机的，这里只介绍电机中常用的硅钢和永磁体的牌号选择。

一.硅钢国产牌号ANSOFT中有DW310_35,DW315_50,DW360_50,DW465_50,DW540_50.我国牌号表示方法：（1）冷轧无取向硅钢带（片）表示方法：DW+铁损值（在频率为50HZ，波形为正弦的磁感峰值为 1.5T的单位重量铁损值。

）的100倍+厚度值的100倍。

如DW470-50 表示铁损值为 4.7w/kg，厚度为0.5mm的冷轧无取向硅钢，现新型号表示为50W470。

（2）冷轧取向硅钢带（片）表示方法：DQ+铁损值（在频率为50HZ，波形为正弦的磁感峰值为 1.7T的单位重量铁损值。

）的100倍+厚度值的100倍。

有时铁损值后加G表示高磁感。

如DQ133-30表示铁损值为 1.33，厚度为0.3mm的冷轧取向硅钢带（片），现新型号表示为30Q133。

（3）热轧硅钢板热轧硅钢板用DR表示，按硅含量的多少分成低硅钢（含硅量≤ 2.8%）、高硅钢（含硅量＞2.8%）。

表示方法：DR+铁损值（用50HZ反复磁化和按正弦形变化的磁感应强度最大值为1.5T时的单位重量铁损值）的100倍+厚度值的100倍。

如DR510-50表示铁损值为 5.1，厚度为0.5mm 的热轧硅钢板。

家用电器用热轧硅钢薄板的牌号用JDR+铁损值+厚度值来表示，如JDR540-50。

美国牌号有M15_24G,M15_26G,M19_24G,M19_26G,M19_29,M22_24G,M22_26G,M22_29G等等，这些牌号都是美国标准。

与国产牌号的对比具体请见附件文档国内外冷轧无取向硅钢牌号对照表.pdf。

另外说明一下，电机用硅钢是各向异性的无取向硅钢，和变压器选用的各向同性取向钢不同。

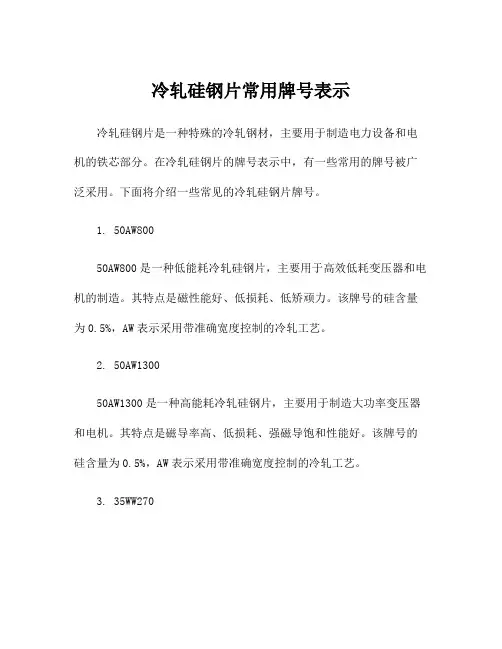

冷轧硅钢片常用牌号表示冷轧硅钢片是一种特殊的冷轧钢材，主要用于制造电力设备和电机的铁芯部分。

在冷轧硅钢片的牌号表示中，有一些常用的牌号被广泛采用。

下面将介绍一些常见的冷轧硅钢片牌号。

1. 50AW80050AW800是一种低能耗冷轧硅钢片，主要用于高效低耗变压器和电机的制造。

其特点是磁性能好、低损耗、低矫顽力。

该牌号的硅含量为0.5%，AW表示采用带准确宽度控制的冷轧工艺。

2. 50AW130050AW1300是一种高能耗冷轧硅钢片，主要用于制造大功率变压器和电机。

其特点是磁导率高、低损耗、强磁导饱和性能好。

该牌号的硅含量为0.5%，AW表示采用带准确宽度控制的冷轧工艺。

3. 35WW27035WW270是一种普通冷轧硅钢片，适用于一般型号的变压器和电机。

其特点是磁导率中等、低损耗、适用于中小型电力设备。

该牌号的硅含量为0.35%，WW表示采用较宽宽度控制的冷轧工艺。

4. B23G110B23G110是一种普通冷轧硅钢片，适用于一般型号的变压器和电机。

其特点是磁导率中等、低损耗、适用于中小型电力设备。

该牌号的硅含量为2.3%，G表示采用普通冷轧工艺。

5. M400-50AM400-50A是一种中等硅含量的冷轧硅钢片，适用于大型电力设备和电机。

其特点是高饱和磁感应强度、低矫顽力、低铁损耗。

该牌号的硅含量为4%，M表示采用双面磁控工艺。

6. M250-35AM250-35A是一种低硅含量的冷轧硅钢片，适用于小型电力设备和电机。

其特点是低矫顽力、高饱和磁感应强度、低铁损耗。

该牌号的硅含量为2.5%，M表示采用双面磁控工艺。

以上是一些常见的冷轧硅钢片牌号表示，不同的牌号适用于不同的电力设备和电机。

在实际应用中，根据设备的具体要求和技术指标，选择合适的冷轧硅钢片牌号可以提高设备的效率和性能。

无取向硅钢牌号分类及化学成分
关于无取向硅钢牌号的分类及其化学成分，以下是一个常见的分类和化学成分简介：
1. 无取向硅钢牌号分类：
- 35W300：表示硅钢中的Si含量为3%，W表示无取向（无
方向性）。

牌号后面的数字300表示粘结剂的铁损（铁心损耗）为3.0W/kg。

- 50W350：表示硅钢中的Si含量为5%，W表示无取向。

牌
号后面的数字350表示粘结剂的铁损为3.5W/kg。

- 50W470：表示硅钢中的Si含量为5%，W表示无取向。

牌
号后面的数字470表示粘结剂的铁损为4.7W/kg。

2. 无取向硅钢化学成分：
无取向硅钢的化学成分主要由铁（Fe）和硅（Si）组成，其他
元素如碳（C）、锰（Mn）、硫（S）和磷（P）等通常以微
量的形式存在。

硅钢中的硅元素起到抑制铁磁晶格的形成，从而降低铁心损耗的作用。

具体的化学成分会因不同牌号而有所差异。

需要注意的是，以上内容仅为常见情况的简介，实际情况可能因不同国家、不同标准而有所不同。

为了得到准确的信息，建议查阅相关的硅钢牌号标准或咨询相关专业人士。

冷轧钢板各国牌号简介同冷轧普通薄钢析一样，冷轧优质碳素结构钢薄钢板也是冷板中使用最广泛的薄钢板。

冷轧优质碳素薄钢板是以优质碳素结构钢为材质，经冷轧制成厚度小于4mm的薄板。

适用牌号：08、08F、10、10F符号：08、10—钢号开头的两位数字表示钢的含碳量，以平均碳含量×100表示；F—不脱氧的沸腾钢；b—半镇静钢，Z—一般脱氧的镇静钢（有时无字母表示）。

例如：08F表示其平均含碳量为0.08%的不脱氧沸腾钢；由于08F 钢板的塑性好，冲压性能也好，大多用来制造一般有拉延结构的钣金件制品。

拉延级别：Z—最深拉延级，S—深拉延级，P—普通拉延级表面质量：Ⅰ—高级的精整表面、Ⅱ—较高级的精整表面、Ⅲ—普通的精整表面标记：尺寸精度—尺寸—钢板品种标准冷轧板：钢号—表面质量组别——拉延组别—技术条件标准产地：鞍钢、武钢、太钢、抚顺钢厂、大连钢厂、沈阳钢厂、重庆钢厂和宝钢等1.3 深冲压用冷轧薄钢板深冲压冷轧薄钢板多半用铝脱氧的镇静钢，属于优质碳素结构钢。

由于它的塑性非常好，具有优良的深拉延特性，所以被广泛用于需要比较复杂结构的深拉延的制品上。

适用牌号：08A1符号：08-钢号开头的两位数字表示钢的含碳量，以平均碳含量×100表示；A1-使用铝脱氧的镇静钢。

表面质量：Ⅰ-特别高级精整表面，Ⅱ-高级精整表面，Ⅲ-较高级精整表面；拉延性能级别：ZF-可拉延最复杂件，HF-可拉延很复杂件，F-可拉延复杂件。

标记：尺寸精度—尺寸—钢板品种标准冷轧板：钢号—表面质量组别—拉延组别—技术条件标准标记示例：A-1.0×750×1500-GB708-88冷轧板：08AⅠ-Ⅱ-HF-GB5213-85产地：鞍钢、武钢、宝钢、太钢和重庆钢厂等1.4 日本冷轧碳素薄钢板适用牌号：SPCC、SPCD、SPCE符号：S-钢（Steel）、P-板（Plate）、C-冷轧（cold）、第四位C-普通级（common）、D-冲压级（Draw）、E-深冲级（Elongation）热处理状态：A—退火、S-退火+平整、8—（1/8）的硬质、4—（1/4）的硬质、2—（1/2）的硬质、1—硬质。

材料类别宝钢企标国标日本工业标准德国工业标准欧州标准美国材料试验协会标准备注牌号牌号牌号牌号牌号标准号冷轧低碳及超低碳钢板及钢带商用级（CQ）SPCCST12Q195 10－P10－S08－P08－S08Al－P08Al－SSPCC ST12FeP01ASTMA366/A366M－96（已由ASTMA366/A366M－97取代）1．1．GB11253－89中的Q195为普通碳素结构钢。

2．2．此类钢可制作汽车零部件，家具外壳、桶钢制家具等简单成型、弯曲或焊接加工的产品。

冲压级（DQ）SPCDST1310－Z08－Z08Al－ZSPCDUSt13RRSt13FeP03ASTMA619/A619M－96（1997年后作废）可制作汽车门、窗、挡泥板、马达外壳等冲压成型及较复杂变形加工的零部件。

深冲级（DDQ）SPCE－FSPCE－HFSPCE－ZFST14－FST14－HFST14－ZFST14－T08Al－F08Al－HF08Al－ZFSPCE ST14FeP04ASTMA620/A620M－96（已由ASTMA620/A620M－97取代）1． 1．可制作汽车前车灯、油箱、门、窗等深冲成型及复杂、剧烈变形加工的零部件。

2．2．Q/BQB403－99新增加ST14－T是专供上海大众汽车厂用的。

特深冲级（SDDQ）ST15FeP05可制作汽车油箱、前车灯、复杂的车底板等变形很复杂的零部件。

超深冲级（EDDQ）ST16BSC2（BIF2）FeP061． 1．此类为超深冲无间隙原子钢。

2． 2． EN 10130－91的FeP06取BSC3（BIF3）代了SEW095中的1F18。

冷轧碳素结构钢钢板及钢带St37－2GQ215Q23515－P15－S15－ZSPFC370SPFC390St37－2GUSt37－2GSt37－3GASTM A611－96GradA、BGrad C－1，C－2（已由97版取代）结构钢具有综合力学性能（强度、伸长率等）及良好的工艺性能。

目前国内钢产硅钢常用牌号
宝钢无取向硅钢牌号表示方法：
目前我公司常用：普通型 如B35A270
宝钢取向硅钢牌号表示方法：
目前我公司常用：普通型 如B30G130、高磁感型 如B30P105、
其他钢产无英文首字母
武钢无取向电工钢类型字符用WW 表示，取向电工钢Q 普通、QG 高磁感、RK 激光刻痕QR 普通刻痕。

我公司常用武钢取向电工钢：普通型 如30Q130、高磁感型 如30QG105 鞍钢无取向电工钢类型字符用AW 表示，我公司用鞍钢无取向电工钢：如35AW300
春源用台湾中钢无取向电工钢类型字符牌号CS 表示我公司用50CS400、50CS470、 宝钢英文名称Baosteel 的首字母
公称厚度（mm ）的100倍
表示取电工钢类型
G----- 普通型
P ----- 高磁感型
R----- 高磁感磁畴细化型 铁损保证值（W/kg ）P 17/50的100倍
宝钢英文名称Baosteel 的首字母
公称厚度（mm ）的100倍
用于表示无取电工钢类型的字
符，其中：
A----- 普通型
AH--- 高磁感型
AR----消除应力退火型
铁损保证值（W/kg ）P 15/50的100倍
B B。

矽钢片的好坏取决于矽钢片的材质和加工工艺，EI 型矽钢片的加工工艺最重要。

它直接影响变压器的质量，加工工艺中的冲压方法，退火方法最重要，同一材质的矽钢片冲压毛刺小的与毛刺大的制作的变压器性能差7%，同一材质的矽钢片退后（氮气保护退火）与不退火的矽钢片制作的变压器性能相差7-10%国内常用的H系列编号，是沿用70年代-90年代的日本新日铁的标号。

而现在正规厂家都按照新的标号标示。

旧标号新标号性能相当材料我知道的批发价格{退火片要贵1000-2000米/吨}H12 50H270 50WW27 0 B50A270 21000元H14 50H310 50WW31 0 B50A310 15800元H18 50H470 50WW47 0， B50A470 14000元H23 50H600 50WW60 0， B50A600 12600元H30 50H700 50WW70 0， B50A700 11000元H40 50H800 50WW80 0， B50A800 9600元H50 50H1000 50WW10 00，B50A1000 8500元H60 50H1300 50WW13 00， B50A1300 8000元从工艺上说，Z系列均为冷轧有取向高含硅量， H系列一般是冷轧无取向中高含硅量，H型无取向性钢片也有0.35MM的薄片。

但是产量很少，一般用于要求较高的场合。

无取向硅钢片常用的有下列几种：H50 H23 H18H14 H12比重7.857.75 7.65 7.65 7.65铁损P1.5/50HZ≤ 13 6.24.7 4.0 3.6磁通密度B50≥ 1.69 1.661.64 1.61 1.6按温升来说H18低于H23，H23低于H50按空载电流则相反。

另外同一牌号有白片黑片之分，黑片{退火片}性能优于白片。

另外同一牌号铁芯尺寸不同性能也不同。

有取向硅钢带常用的牌号有Z11 Z10比重 7.65 7.65 铁损P1.7/50 ≤ 1.66 1.51磁通密度B10≥ 1.74 1.77日本jfe(旧川崎):35jn250 (0.35mm厚、铁损在2.18～2.26之间、磁感1.69以上)50jn270 (0.50mm厚、铁损在2.38～2.42之间、磁感1.68以上)50jn290 (0.50mm厚、铁损在2.46～2.51之间、磁感1.68以上)50jn310 (0.50mm厚、铁损在2.50～2.54之间、磁感1.69以上)日本新日铁:50h270 (0.50mm厚、铁损在2.37～2.41之间、磁感1.68以上)50h290 (0.50mm厚、铁损在2.46～2.50之间、磁感1.68以上)50h310 (0.50mm厚、铁损在2.49～2.53之间、磁感1.69以上)中国太钢:50tw290 (0.50mm厚、铁损在2.54～2.60之间、磁感1.68以上)50tw310 (0.50mm厚、铁损在2.64～2.69之间、磁感1.68以上)50tw350 (0.50mm厚、铁损在2.70～2.76之间、磁感1.69以上)中国牌号表示方法：（1）冷轧无取向硅钢带（片）表示方法：DW+铁损值（在频率为50HZ，波形为正弦的磁感峰值为1.5T的单位重量铁损值。

冷轧硅钢片常用牌号表示
冷轧硅钢片是一种重要的电工材料，常用于制造电机、变压器和发电机等电力设备。

下面是一些常见的冷轧硅钢片牌号表示：
1. B50A1300，这是一种低损耗冷轧硅钢片，具有较低的磁滞损耗和铁损耗，适用于高效率的电机和变压器。

2. B50A800，这是一种中等损耗冷轧硅钢片，具有较高的磁导率和较低的磁滞损耗，适用于一般功率要求的电机和变压器。

3. B35A230，这是一种高磁导率冷轧硅钢片，具有较高的磁导率和较低的铁损耗，适用于高频电感器和变压器。

4. B27G120，这是一种高饱和感应冷轧硅钢片，具有较高的饱和感应和较低的磁滞损耗，适用于高性能电机和变压器。

5. B23R080，这是一种低磁滞冷轧硅钢片，具有较低的磁滞损耗和较高的磁导率，适用于高频电感器和磁性传感器。

这些牌号表示了冷轧硅钢片的不同特性和用途，选择合适的牌
号可以根据具体的电力设备要求和工作条件来确定。

需要注意的是，不同国家和地区可能会有不同的牌号表示方法，所以在选择和使用
时需要参考相关的标准和规范。

Ansoft中常用硅钢及永磁材料牌号说明相信大家在学习ANSOFT过程中对材料的选择可能有有些困惑，本人刚开始时也是的，但经过查阅资料后，得出了一点心得，与大家共同分享。

本人是搞电机的，这里只介绍电机中常用的硅钢和永磁体的牌号选择。

一.硅钢国产牌号ANSOFT中有DW310_35,DW315_50,DW360_50,DW465_50,DW540_50.我国牌号表示方法：（1）冷轧无取向硅钢带（片）表示方法：DW+铁损值（在频率为50HZ，波形为正弦的磁感峰值为1.5T的单位重量铁损值。

）的100倍+厚度值的100倍。

如DW470-50 表示铁损值为4.7w/kg，厚度为0.5mm的冷轧无取向硅钢，现新型号表示为50W470。

（2）冷轧取向硅钢带（片）表示方法：DQ+铁损值（在频率为50HZ，波形为正弦的磁感峰值为1.7T的单位重量铁损值。

）的100倍+厚度值的100倍。

有时铁损值后加G表示高磁感。

如DQ133-30表示铁损值为1.33，厚度为0.3mm的冷轧取向硅钢带（片），现新型号表示为30Q133。

（3）热轧硅钢板热轧硅钢板用DR表示，按硅含量的多少分成低硅钢（含硅量≤2.8%）、高硅钢（含硅量＞2.8%）。

表示方法：DR+铁损值（用50HZ反复磁化和按正弦形变化的磁感应强度最大值为1.5T时的单位重量铁损值）的100倍+厚度值的100倍。

如DR510-50表示铁损值为5.1，厚度为0.5mm 的热轧硅钢板。

家用电器用热轧硅钢薄板的牌号用JDR+铁损值+厚度值来表示，如JDR540-50。

美国牌号有M15_24G,M15_26G,M19_24G,M19_26G,M19_29,M22_24G,M22_26G,M22_29G等等，这些牌号都是美国标准。

与国产牌号的对比具体请见附件文档国内外冷轧无取向硅钢牌号对照表.pdf。

另外说明一下，电机用硅钢是各向异性的无取向硅钢，和变压器选用的各向同性取向钢不同。
