面包板及使用方法一、了解面包板1.面包板的构造面包板（集成电路实验板）是电路实验中一种常用的具有多孔插座的插件板，在进行电路实验时，可以根据电路连接要求，在相应孔内插入电子元器件的引脚以及导线等，使其与孔内弹性接触簧片接触，由此连接成所需的实验电路。

图1为SYB—118型面包板示意图，为4行59列，每条金属簧片上有5个插孔，因此插入这5个孔内的导线就被金属簧片连接在一起。

簧片之间在电气上彼此绝缘。

插孔间及簧片间的距离均与双列直插式（DIP）集成电路管脚的标准间距2.54mm相同，因而适于插入各种数字集成电路。

图12.面包板使用注意事项插入面包板上孔内引脚或导线铜芯直径为0.4～0.6mm，即比大头针的直径略微细一点。

元器件引脚或导线头要沿面包板的板面垂直方向插入方孔，应能感觉到有轻微、均匀的摩擦阻力，在面包板倒置时，元器件应能被簧片夹住而不脱落。

面包板应该在通风、干燥处存放，特别要避免被电池漏出的电解液所腐蚀。

要保持面包板清洁，焊接过的元器件不要插在面包板上。

3.面包板实验套材电子控制电路基本实验所用的元器件包括：电池组2组（3V、6V，带电池卡、电极引线）。

面包板（SYB-130或118、SYB—46型）。

电阻器27只（47Ω、100Ω、390Ω×8、1kΩ×6、2.2kΩ×5、3.3kΩ、10kΩ、15kΩ、47kΩ、330kΩ、2.2MΩ），小型直滑电位器（47kΩ），电容器7只（1000pF、0.022μF、47μF、100μF×2，220μF×2）。

光敏电阻器（MG45-1），光电二极管，开关二极管（1N4148），发光二极管4只（红、绿、黄、橙），三极管4只（8050、9013×2、9014），数码管（LC5011）。

数字集成电路10块（74LS00、74LS02、74LS04、74LS08、74LS32、74LS73、74LS74、74LS86、4511、4518）。

面包板面包板及及元器件元器件使用指南使用指南
1、面包板使用指南
面包板的表面有整齐排列的插孔，可将元器件或者导线插入。

常用的面包板被中间槽分成上下两区，这两个区之间是绝缘的。

纵向左侧标有字母A~J ，横向上标有5~60的数字。

每一纵行的五个孔是导通的，即孔A~E 是导通的，F~J 是导通的。

如下图所示。

下图为面包板内部结构图，板子底部有金属导条。

面包板使用示例如下图。

电路的实现以三极管三极管三极管或者集成运放集成运放
集成运放为核心，它们的管脚一般跨接在中间槽上。

使用原则：
1）面包板一般横向放置使用。

从左至右为输入级到输出级，输入和输出部分区域尽量导
线不要交叉，容易引入干扰，因为输出级信号大于输出级。

2）使用导线尽可能少，以减小连接出错的地方。

2、元器件使用指南
1）三极管：3DG6管脚分布，管脚对着自己，定位销开始，顺时针分别为：e ，b ，c 。

2）带极性电解电容：短的管脚为“负”极，电容此处标有“-”。

长的管脚为“+”极。

切记，不能接错极性！务必看清电路原理图中电解电容的符号。

个别电容管脚被剪短，请仔细看清极性。

3）电位器：中间的管脚对应电位器的可移动端，调顶端的螺丝可改变该管脚与另两管脚之间的电阻值。

所给两个电位器的阻值不同，请自己测量。

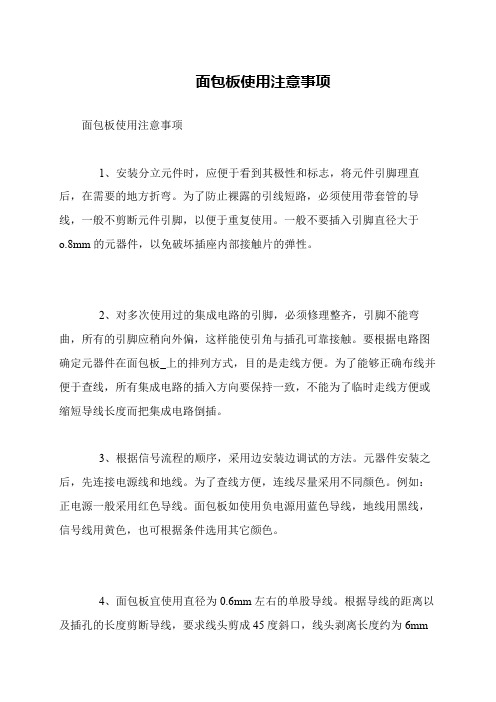

面包板使用注意事项
面包板使用注意事项
1、安装分立元件时，应便于看到其极性和标志，将元件引脚理直后，在需要的地方折弯。

为了防止裸露的引线短路，必须使用带套管的导线，一般不剪断元件引脚，以便于重复使用。

一般不要插入引脚直径大于o.8mm的元器件，以免破坏插座内部接触片的弹性。

2、对多次使用过的集成电路的引脚，必须修理整齐，引脚不能弯曲，所有的引脚应稍向外偏，这样能使引角与插孔可靠接触。

要根据电路图确定元器件在面包板_上的排列方式，目的是走线方便。

为了能够正确布线并便于查线，所有集成电路的插入方向要保持一致，不能为了临时走线方便或缩短导线长度而把集成电路倒插。

3、根据信号流程的顺序，采用边安装边调试的方法。

元器件安装之后，先连接电源线和地线。

为了查线方便，连线尽量采用不同颜色。

例如：正电源一般采用红色导线。

面包板如使用负电源用蓝色导线，地线用黑线，信号线用黄色，也可根据条件选用其它颜色。

4、面包板宜使用直径为0.6mm左右的单股导线。

根据导线的距离以及插孔的长度剪断导线，要求线头剪成45度斜口，线头剥离长度约为6mm。

一、实训目的通过本次面包板接线实训，使学员掌握面包板的基本构造、接线原则以及实际操作方法，提高学员的电子电路搭建和调试能力。

二、实训时间2023年11月10日三、实训地点电子实验室四、实训器材1. 面包板：1块2. 元器件：电阻、电容、二极管、三极管、集成电路等3. 导线：若干4. 电源：直流电源5. 示波器：1台6. 原理图：1份五、实训内容1. 面包板基本构造认识面包板是一种专为电子电路实验设计的无焊接实验平台，由酚醛树脂制成，板底有金属条，板上对应位置打孔，使元件插入孔中时能够与金属条接触，从而达到导电目的。

面包板具有以下特点：（1）可拼接：面包板四边有凸起和凹槽，可进行拼接，扩大可用空间。

（2）元件可重复使用：元件可随意插入或拔出，节省电路组装时间。

（3）接线方便：一般将每5个孔用一条金属条连接，便于电路搭建。

2. 面包板接线原则（1）尽量减少连接点：增加连接点会增加故障概率。

（2）尽量避免立交桥：元器件或导线骑跨在别的元器件或导线上，给后期更换元器件带来麻烦。

（3）尽量牢靠：集成电路易松动，需用力下压；管脚细的元器件需轻轻拨动，确保连接牢固。

（4）方便测试：面包板相连的5孔一般不要占满，至少留出一个孔用于测试。

（5）布局紧凑：信号流向合理，便于查找故障。

（6）布局与原理图近似：有助于查找元器件位置。

（7）电源区清晰：划分正电源、地、负电源3个区域，并用导线连接。

3. 面包板接线实训（1）按照原理图搭建电路：将元器件插入面包板对应孔位，用导线连接各元件。

（2）调试电路：检查电路连接是否正确，用示波器观察信号波形，调整元器件参数，使电路达到预期效果。

（3）记录实验数据：记录实验过程中观察到的现象、测量数据等。

六、实训总结本次面包板接线实训使学员掌握了面包板的基本构造、接线原则和实际操作方法。

在实训过程中，学员学会了如何根据原理图搭建电路，如何调试电路，并了解了电路搭建过程中需要注意的问题。

使用面包板搭建测试电路的基本步骤及注意事项当我们在学习电路设计和电子技术时，使用面包板搭建测试电路是一个非常重要的环节。

面包板（也称为实验板）是一个用于临时搭建电路原型的工具，它可以帮助我们验证电路设计的正确性和可靠性。

在本文中，我将为您介绍使用面包板搭建测试电路的基本步骤及一些注意事项，希望能对您有所帮助。

1. 准备工作在搭建测试电路之前，我们需要准备一些基本的工具和材料。

我们需要一块面包板，一些跳线（连接线）、电路元件（例如电阻、电容、LED 灯等）以及相应的测试设备（例如数字万用表、示波器等）。

另外，我们也需要一份电路图，用于指导我们搭建电路。

2. 将电路图转化为实体电路在开始搭建电路之前，我们需要仔细阅读电路图，了解电路的连接方式和电路元件的布局。

我们可以根据电路图在面包板上安排电路元件的位置，并使用跳线将它们连接起来。

在这个过程中，我们需要特别注意电路元件的正确插入方向，以及跳线的连接方式，确保电路连接的准确性。

3. 牢固连接在搭建电路的过程中，我们需要确保电路元件和跳线的连接牢固可靠。

特别是在连接导线和面包板的插孔时，需要确保插孔的干净和不受损坏，以及导线的连接牢固，以免出现虚焊或断路现象。

4. 测试电路当电路搭建完成后，我们需要对电路进行测试，以验证电路设计的正确性和可靠性。

我们可以使用数字万用表测量电路的电压、电流和电阻值，也可以使用示波器观察电路的波形。

通过这些测试，我们可以及时发现电路中的问题，并对电路进行调试和优化。

5. 注意事项在使用面包板搭建测试电路时，有一些注意事项需要我们特别注意。

我们需要小心处理电路元件，避免损坏或弄丢。

我们需要注意防静电，避免静电对电路元件造成损坏。

另外，我们还需要注意电路连接的准确性和可靠性，避免出现连接错误或连接不牢的情况。

总结回顾通过本文的介绍，我们了解了使用面包板搭建测试电路的基本步骤及注意事项。

我们首先进行准备工作，然后将电路图转化为实体电路，接着确保连接的牢固和电路的准确性，最后进行测试和调试。

面包板内部的通电原则
在面包板上完成电路搭接，不同的人有不同的习惯和方法。

但是，不管无论什么方法和习惯，完成的电路搭接，必须注意以下几个基本原则。

1：连接点越少越好。

每增加一个连接点，实际上就人为的增加了故障概率。

面包板孔内不通，导线松动，导线内部断裂等常见故障。

2：尽量避免立交桥。

所谓的--立交桥--就是元器件或者导线骑跨在别的元器件或者导线上。

初学者最容易犯这样的错误。

这样做，一方面给后期更换元器件带来麻烦，另一方面，在出现故障时，零乱的导线很容易使人失去信心。

3：尽量牢靠。

有两种现象需要注意：
一种；集成电路很容易松动，因此，对于运放等集成电路，需要用力下压，一旦不牢靠，需要更换位置。

二种 ;有些元器件管脚太细，要注意轻轻拔动一下，如果发现不牢靠，需要更换位置。

4：方便测试。

五孔孤岛一般不要占满，至少留出一个孔，用于测试。

5：布局尽量紧凑。

信号流量尽量合理。

6：布局尽量和原理图接近相似。

这样有助于查找故障，出现故障查找快捷方便。

7：电源区使用尽量清晰。

在搭接电路之前，首先将电源区划分成电源，地，负电源3个区域，并用导线完成连接。

波形发生器是一种能够产生不同类型波形信号（如正弦波、方波、三角波等）的电子工具。

将波形发生器与面包板（Breadboard）相连是开发和测试电子电路的常见做法。

下面是将波形发生器连接到面包板的步骤和建议：1. 关闭波形发生器电源：在进行任何操作之前，请确保波形发生器的电源处于关闭状态。

这可以避免在连接的过程中造成短路或损害电路元件。

2. 将波形发生器信号接线头连接至面包板：将波形发生器的信号输出接口（例如BNC接头）通过适当的转接线连接到一个相应类型的接线头（如香蕉插头或鳄鱼夹）。

然后，将信号接线头插入面包板上期望输入信号的位置。

1. 连接地线：将波形发生器的地线连接到面包板的地线上。

这通常用一个单独的接线头（如鳄鱼夹，香蕉插头等）完成。

确保面包板中的地线与电路的地线相连，以实现正确的信号参考。

2. 设置波形发生器参数：根据需要，打开波形发生器，设置所需的波形类型（如正弦波、方波等）、频率、幅值和偏移等参数。

某些波形发生器提供用户界面，便于操作和设置。

3. 测试电路：仔细检查面包板中的电路连接。

确保所有连接正确无误。

然后，逐渐增加波形发生器输出的幅值和频率，以测试电路的性能。

注意事项：* 在连接前，请务必了解波形发生器和面包板电路的输入限制和规格以避免损坏设备。

* 使用接地连线时，确保所有设备的地参考点一致。

* 在进行连接或断开操作前，请关闭或降低波形发生器电源，以免电路元件受损。

* 调整波形发生器输出参数时，请遵循预期电路的输入要求，避免可能导致设备损坏的过大电压或电流。

* 在实验开始前，确认波形发生器的输出参数设置正确无误。

因为误操作波形发生器而导致的电压突增可能会损坏面包板上的电路。

遵循以上步骤和注意事项，您将能够顺利将波形发生器与面包板相连，从而成功地进行电路实验和开发。

面包板内部连接原理
面包板内部连接原理：整板使用热固性酚醛树脂制造，板底有金属条，在板上对应位置打孔使得元件插入孔中时能够与金属条接触，从而达到导电目的。

一般将每5个孔板用一条金属条连接。

板子中央一般有一条凹槽，这是针对需要集成电路、芯片试验而设计的。

板子两侧有两排竖着的插孔，也是5个一组。

这两组插孔是用于给板子上的元件提供电源。

母板使用带铜箔导电层的玻璃纤维板，作用是把无焊面包板固定，并且引出电源接线柱。

面包板是由于板子上有很多小插孔，专为电子电路的无焊接实验设计制造的。

由于各种电子元器件可根据需要随意插入或拔出，免去了焊接，节省了电路的组装时间，而且元件可以重复使用，所以非常适合电子电路的组装、调试和训练。

面包板的得名可以追溯到真空管电路的年代，当时的电路元器件大都体积较大，人们通常通过螺丝和钉子将他们固定在一块切面包用的木板上进行连接，后来电路元器件体积越来越小，但面包板的名称沿用了下来。

面包板分类：无焊面包板、单面包板、组合面包板。

一、实训目的1. 了解和掌握振荡电路的基本原理和组成；2. 熟悉面包板的使用方法和注意事项；3. 培养动手实践能力和电路分析能力；4. 提高电子技术素养。

二、实训内容1. 面包板振荡电路的搭建；2. 振荡电路性能测试；3. 振荡电路参数调整；4. 比较不同振荡电路的特点。

三、实训原理振荡电路是一种能够产生周期性信号（正弦波、方波等）的电路。

根据电路组成和振荡原理，振荡电路可分为RC振荡电路、LC振荡电路和晶体振荡电路等。

本实训采用RC振荡电路，其基本原理是利用电容和电阻的充放电过程产生振荡。

四、实训步骤1. 准备工作（1）准备所需元器件：电阻、电容、晶体管、面包板、电源等；（2）熟悉面包板的使用方法和注意事项；（3）查阅相关资料，了解RC振荡电路的原理和特点。

2. 搭建电路（1）按照电路图连接电阻、电容和晶体管；（2）将电阻、电容和晶体管插入面包板；（3）检查电路连接是否正确，确保没有短路或断路。

3. 性能测试（1）将电源接入电路，调节电压；（2）使用示波器观察输出波形，分析振荡频率、幅度等参数；（3）记录测试数据，分析电路性能。

4. 参数调整（1）根据测试结果，调整电路参数，如电容、电阻等；（2）再次进行性能测试，观察调整后的效果；（3）重复调整和测试，直至达到满意的效果。

5. 比较不同振荡电路的特点（1）搭建不同类型的振荡电路，如LC振荡电路；（2）比较不同振荡电路的频率、幅度、稳定性等参数；（3）分析不同振荡电路的特点和应用场景。

五、实训结果与分析1. 搭建成功的RC振荡电路，输出波形为正弦波；2. 振荡频率约为1kHz，幅度约为1V；3. 通过调整电路参数，实现了频率和幅度的调整；4. 与LC振荡电路相比，RC振荡电路的频率调整范围更广，但幅度稳定性较差。

六、实训总结1. 通过本次实训，掌握了面包板的使用方法和RC振荡电路的搭建方法；2. 提高了动手实践能力和电路分析能力；3. 深入了解了振荡电路的原理和特点；4. 认识到不同振荡电路在实际应用中的优缺点。
