发变组误上电保护和启停机保护的分析李斌摘要：发变组保护在机组停运后也应该正常投入，特别是发变组保护中的误上电和启停机保护，在发变组解列前就应该将其投入，发电机停运后一旦发生对发电机进行反送电的事故，发变组保护会动作于发变组出口断路器使其迅速跳开，使发变组免受伤害。
关键词：发变组；误上电保护；启停机保护；压板1 导言：某电厂1号机组在停运后进行母线恢复正常方式时，误合上发变组出口断路器，系统电源立即反送至1号发电机，而这时发变组保护出口总压板退出，使发变组误上电和启停机保护未能将发变组出口断路器跳开，造成汽轮发电机组转速急剧上升、剧烈振动，发电机密封瓦损坏、油氢泄漏、转子与油挡碰磨打火，致使氢气爆燃。
可见在机组停机前就应该投入误上电保护和启停机保护，本文以我厂#2机组为例对这两个保护进行详细分析，并分析这两个保护投入的时机。
2 发变组误上电保护的分析对我厂的发变组误上电保护是由发变组出口断路器的误合闸保护和出口断路器闪络保护组成。
2.1 断路器误合闸保护的分析断路器误合闸保护逻辑图：如图1下面就对图1中各个框图的功能进行简单介绍。
低电压元件：采用机端两组PT均低电压延时投入，电压恢复延时（与低频闭锁判据配合）退出。
低频元件：通过查阅相关资料此元件在频率低于45Hz时动作。
经低频闭锁：经查阅相关资料知该功能投入。
断路器跳开位置：当断路器跳开后跳闸位置继电器TWJ动作，使其辅助接点闭合并传入保护屏。
断路器无流判据：当发电机机端三相CT都小于给定值时认为断路器无电流。
经断路器位置闭锁：如果断路器不在跳开位置时闭锁该出口。
误合电流允许断路器跳闸：经查阅相关资料知该功能投入。
断路器跳闸闭锁投入：当发变组非同期合闸时，如果发变组出口断路器两侧电势相差180°左右，非同期合闸电流太大，跳闸容易造成断路器损坏，此时闭锁跳开发变组出口断路器，先跳开灭磁开关，当断路器电流小于定值时再动作于跳闸。
如果断路器两侧电势相差180°时跳闸，这时断路器两侧的最大电压是230/**2=375.5KV,也就是2=2.828倍正常相电压。
第2期（总第227期）2021年4月山西电力SHANXI ELECTRIC POWERNo.2（Ser.227）Apr.2021一例误上电保护误动作的事故分析杨奇（山西潞光发电有限公司，山西长治046699）摘要：误上电保护作为机组启动及并网过程中的重要保护，通常采用发电机变压器组出口断路器、灭磁开关辅助接点作为逻辑判别条件，而因开关辅助接点问题造成的保护误动时有发生。
针对一起机组启动中因逻辑设定的常开常闭辅助接点与外回路接线不一致导致的误上电保护误动作案例，从误上电保护的设计、校验、运行维护等方面提出了相应的建议。
关键词：误上电保护；辅助接点；逻辑判别；开关量变位中图分类号：TM774文献标志码：B 文章编号：1671-0320（2021）02-0021-040引言发电机在启动及并网过程中，由于误操作等原因可能使出口断路器误合闸。
发电机在转子静止、盘车或起励后不具备同期并网条件时误合出口断路器，突加的电压会在定子绕组中流过3~4倍额定电流，使发电机内部形成旋转磁场,旋转磁场在转子中感应工频或者接近工频的电流，造成发电机严重烧损或大轴扭曲。
特别是随着机组容量越大，承受过热的能力越弱，误上电时发电机异步启动、逆功率保护、失磁保护等也可能满足动作条件，但时限较长且开机和盘车时有些保护可能因无机端电压而不起作用，所以应重点关注误上电保护的配置、校验及日常运行维护。
1故障经过2018年9月12日某火电厂2号机组启动并网，7:00汽轮发电机组冲转至3000r/min,合灭磁开关、励磁系统起励正常。
检查各系统正常后启动同期,7:22:36发电机变压器组（以下简称发变组）出口收稿日期:2020-10-19，修回日期:2020-11-02作者简介:杨＜（1988）,男,山西长治人,2010年毕业于东北电力大学电力系统及自动化专业，工程师,从事发电厂电气设备检修、维护、管理等工作。
断路器合闸，随即发变组B套保护装置误上电保护动作,跳灭磁开关、发变组出口断路器。

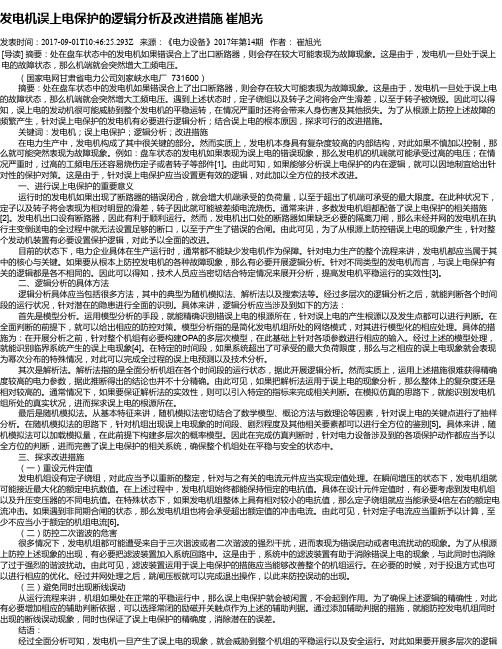

发电机误上电保护的逻辑分析及改进措施崔旭光发表时间：2017-09-01T10:46:25.293Z 来源：《电力设备》2017年第14期作者：崔旭光[导读] 摘要：处在盘车状态中的发电机如果错误合上了出口断路器，则会存在较大可能表现为故障现象。
这是由于，发电机一旦处于误上电的故障状态，那么机端就会突然增大工频电压。
（国家电网甘肃省电力公司刘家峡水电厂 731600）摘要：处在盘车状态中的发电机如果错误合上了出口断路器，则会存在较大可能表现为故障现象。
这是由于，发电机一旦处于误上电的故障状态，那么机端就会突然增大工频电压。
遇到上述状态时，定子绕组以及转子之间将会产生滑差，以至于转子被烧毁。
因此可以得知，误上电的发动机很可能威胁到整个发电机的平稳运转，在情况严重时还将会带来人身伤害及其他损失。
为了从根源上防控上述故障的频繁产生，针对误上电保护的发电机有必要进行逻辑分析；结合误上电的根本原因，探求可行的改进措施。
关键词：发电机；误上电保护；逻辑分析；改进措施在电力生产中，发电机构成了其中很关键的部分。
然而实质上，发电机本身具有复杂度较高的内部结构，对此如果不慎加以控制，那么就可能突然表现为故障现象。
例如：盘车状态的发电机如果表现为误上电的错误现象，那么发电机的机端就可能承受过高的电压；在情况严重时，过高的工频电压还容易烧伤定子或者转子等部件[1]。
由此可知，如果能够分析误上电保护的内在逻辑，就可以因地制宜给出针对性的保护对策。
这是由于，针对误上电保护应当设置更有效的逻辑，对此加以全方位的技术改进。
一、进行误上电保护的重要意义运行时的发电机如果出现了断路器的错误闭合，就会增大机端承受的负荷量，以至于超出了机端可承受的最大限度。
在此种状况下，定子以及转子将会表现为相对明显的滑差，转子因此就可能被差频电流烧伤。
通常来讲，多数发电机组都配备了误上电保护的相关措施[2]。
发电机出口设有断路器，因此有利于顺利运行。
发电机误上电保护配置的性能及应用分析摘要：发电机误上电保护配置作为发电机元件构成中一个组成部分，直接决定着发电机组在盘车状态下工作的安全性与稳定性。
而一旦发电机误上电保护配置在工作中失效，则会对发电机造成严重的损害，严重的情况下甚至还可能造成爆炸和火灾等重大安全事故的发生。
因此，对于发电机误上电保护配置进行分析和研究是十分必要的，本文中，笔者在发电机误上电的保护配置及其应用方案等方面做了一些探讨。
关键词：发电机；误上电保护；改进自我国实行改革开放以来，随着社会和经济的快速发展，人们的生活水平也得到了前所未有的提高，与此同时，对于电力的需求也越来越多。
在这样的背景下，发电机或发电机组在生产、生活中的使用频率也越来越高，因此，在生产用电和生活用电方面发生事故的概率也随之不断增多。
所以，为了确保发电机工作运行的安全性和稳定性，我们有必要对它的安全防护措施做进一步的研究。
误上电保护配置作为发电机保护装置中的一个重要组成部分，对于发电机在盘车状态下的非法操作具有重要的控制作用。
文章从发电机误上电保护配置的工作原理入手，探讨了如何通过改进其工作性能进而实现提高其安全性能的一些尝试。
1 发电机误上电保护配置的工作原理通常而言，为了避免发电机在启动与停止时候的误操作，300MW及以上的发电机（或发电机组）都需要设置误上电保护配置。
当发电机的转子或盘车静止时出现误合闸操作，则发电机定子所产生的正序电流自身所产生的磁场又会使发电机转子自身产生感应电流（与工频电流接近）。
总之，发电机误上电保护配置是通过借助励磁开关、定子电流、断路器辅助接点或低阻抗判据来对发电机是否存在误上电操作进行判断。
一旦出现误上电，就很容易使发电机的转子积累大量的热量，从而使其由于过热而导致损害。
发电机的误上电保护配置的工作原理是将误上电保护分为两个阶段。
下面以开机过程为例就误上电保护配置的两个工作阶段进行分析：阶段一为从发电机启动到闭合磁场开关这段时间。
