发电机异常及事故处理

发电机异常现象及事故处理＃3、4发电机事故处理发电机遇到下列情况之一，应紧急解列发电机出现下列情况之一者，应申请总工程师将发电机解列停机以上。

发电机自动跳闸a)发电机主开关、励磁开关、厂用分支开关跳闸。

b)系统频率降低，电压异常。

c)控制屏及发变组保护装置上出现对应的信号。

a)检查厂高备变压器自动投入及带负荷情况。

b)确认开关跳闸，同时检查并记录各保护动作的情况，以判断故障的性质及范围。

c)查明是否人员误操作、保护误动或二次回路工作引起跳闸，可不进行内部检查，重新并列。

d)若是发电机内部故障、应由主保护动作跳开发变组各开关及励磁开关，如果该跳闸的开关拒动、应立即手动拉开。

e)拉开相应刀闸采取安全措施，测发电机绝缘及进行全面检查并作好记录。

未经总工程师的同意不准将发电机并入系统。

f)若主开关跳闸时发生非全相，开关失灵保护启动切除故障，如失灵保护不动作，应立即拉开母联开关及与发电机连接在同一母线上的所有开关。

g)切除故障后恢复220kV变电站正常运行方式。

发电机非同期并列a) 机组出现强烈振动，内部发出吼声。

a)立即将发电机解列，对发电机全面检查，并测量绝缘电阻。

b)通知检修对发电机全面检查。

c)通知汽机对汽轮机进行全面检查。

d)查明非同期并列原因并消除，确认发电机及其所联设备无问题后，可重新并列。

发电机振荡或失去同步a) 机组鸣音。

b) 励磁调节器进入强励状态。

a)若励磁调节器自动方式运行，强励动作不要手动调整发电机无功功率，减少部分有功负荷，监视机组是否拉入同步。

b)若为手动方式运行可增加无功负荷，同时通知汽机减有功负荷，使之拉入同步。

c)采取上述措施无效，若故障发生一分钟，机组仍不能拉入同步，应按值长令解列发电机。

d)如为系统故障引起则可按调度命令进行处理。

发电机定子接地a) 出现“发电机定子接地”光字信号及保护装置上对应的信号。

并伴有预报警铃声。

a)立即将厂用电源倒至备用电源代，以区分接地点在发电机侧还是6kV厂用电侧；b)若“发电机定子接地”信号仍未消除，应立即查明接地点；c)若接地点在发电机内部或变压器低压侧及其引线端，应立即解列停机，停止主变运行；d)若接地点在发电机外部，应尽快查明原因，将其消除，在未消除前，允许发电机在一点接地的情况下运行时间不得超过两小时；发电机冒烟着火a) 机壳内部、端盖发现冒烟或有火烟焦味。

处理发电机异常和事故的技巧和方法在电力行业，发电机是zui的主要机器设备，因此有必要做好设备运行的操作、保护和监督。

在电厂的工业环境中，发电机也可能出现异常和无序的情况，因此需要及时查找原因，采取有效措施，确保电厂生产的顺利进行。

处理发电机事故的重要技术要求：一是保证厂用电正常，如果厂用电丢失，优先恢复厂用电；二是消除事故根源和对人身、设备安全的威胁；三是敏捷找出原因，限制事故扩大；保持操作设备的安全性不变；第四，如果出现跳闸或主燃料跳闸，需要保证相应设备正常停机；五是查明事故原因后，要及时消除，尽快恢复机组正常运行；六是要详细记录事故现象和处理过程，并保留打印材料作为事故分析材料。

1.异常频率的处理1.1事故现象。

电网周期率降至49.8赫兹以下；电网周期率超过50.1赫兹1.2事故原因分析。

电网异常。

1.3事故处理。

第一，报告长期价值的说明；二是当电网频率降至49.8Hz以下时，需要根据机组zui的大负荷增长率自行增加输出，直至zui高于功率；三是电网频率超过50.1Hz或以上时，机组在有调节能力的情况下，应主动降低出力；第四，当电网频率超过50.2赫兹时，应尽快降低机组的输出，直到频率恢复到50.2赫兹以下，同时需要汇报请示调度。

5.当电网频率超过51.0Hz时，立即将机组出力降至技能zui的低出力，直至频率恢复到50.8Hz以下，再按调度命令处理。

2.发电机变压器组屏蔽动作的处理2.1事故现象(1)警铃、警报声响起，“发电机-变压器保护动作”灯亮。

(2)发电机相应出口开关、发电机励磁系统灭磁开关、励磁机灭磁开关、高压厂用变压器均跳闸，红灯灭，绿灯闪烁，发电机、励磁机逆变器灭磁。

(3)6kV备用分支开关联动，绿灯熄灭，红灯闪烁。

(4)发电机和高压辅助变压器的所有仪表被调零。

2.2事故分析。

变压器组故障；系统故障。

2.3事故处理(1)恢复警铃、报警器和开关手柄；检查6kV辅助系统正常。

如果没有联动，立即投入手动操作，复查0.4kV辅助系统供电正常。

发电机常见事故及处理1、发电机温度异常正常运行时，发电机定子线圈层间任一点最高温度与最低温度之差或任一槽出水最高温度与各槽最低出水温度之差均应在5℃以内。

若线圈层间任一点最高温度与层间平均温度之差达8℃，或任一槽出水最高温度与各槽最低出水温度之差达8℃时，应及时分析、查明温度异常升高的原因，并加强监视，必要时可降低负荷运行。

下列情况，在排除测量装置故障后，应立即降低负荷，使温度不超过上限值。

综合比较负荷水平、各点出水温度、线圈层间温度等，如判断发电机内部确有严重故障，为避免发生重大事故，应立即解列停机，通知检修人员处理。

1.线圈层间任一点最高温度与层间最低温度之差达14℃。

2.任一槽出水最高温度与各槽最低出水温度之差达12℃。

3.线圈层间任一点温度超过120℃。

4.任一槽出水温度超过85℃。

5.任一点铁芯温度超过120℃时。

当发电机有关温度发生异常时，还应检查：（1）发电机定子三相电流是否平衡，是否超过允许值，功率因数是否在正常范围内。

（2）发电机水冷、氢冷系统冷却条件是否改变，若有异常，应设法恢复正常运行。

通知热工人员立即检查测温装置、测温元件是否完好。

（3）结合线圈层间温度及相应的出水温度进行综合分析，判断发电机定子线圈水回路是否有堵塞现象。

（4）发电机温度的任何突然改变、不稳定，或继续增加都说明情况异常，并且是内部有问题的一个信号，因此要求加强监视、分析，记录有关数据，必要时应采取有效手段来保证发电机的安全运行。

2、发电机定子接地现象（1）“发电机定子接地”保护报警。

（2）发电机可能跳闸。

原因定子线圈漏水或者渗水造成绝缘下降；引出线运行中产生的震荡，导致绝缘受损；机内结露导致接地；轴瓦漏油，导致绝缘下降；主变低压侧绕组或高压厂变高压侧绕组单相接地时等。

处理（1）若“发电机定子接地”伴随“发电机内有油水”先后报警，则应将发电机紧急停机。

（2）定子接地保护发信尚未跳闸时，应立即对主变低压侧、高厂变高压侧、封闭母线、发电机出口PT、励磁变压器进行外观检查，联系检修人员对发电机中性点配电变压器二次电压、出口PT二次电压进行测量。

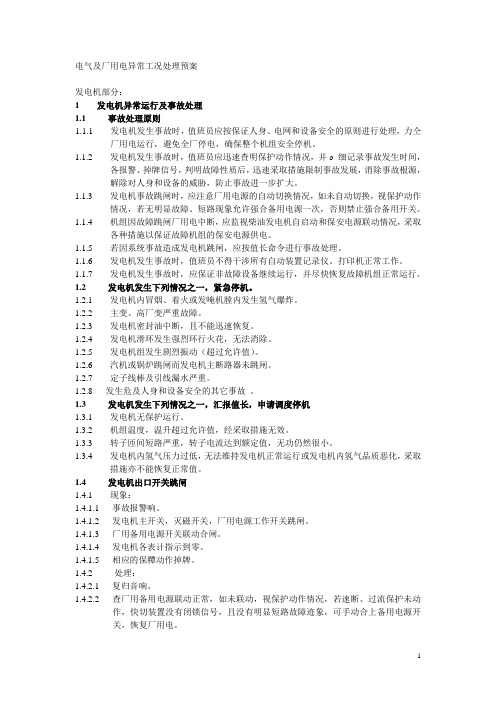

电气及厂用电异常工况处理预案发电机部分：1 发电机异常运行及事故处理1.1 事故处理原则1.1.1 发电机发生事故时，值班员应按保证人身、电网和设备安全的原则进行处理，力仝厂用电运行，避免全厂停电，确保整个机组安全停机。

1.1.2 发电机发生事故时，值班员应迅速查明保护动作情况，并௦细记录事故发生时间，各报警、掉牌信号，判明故障性质后，迅速采取措施限制事故发展，消除事故根源，解除对人身和设备的威胁，防止事故进一步扩大。

1.1.3 发电机事故跳闸时，应注意厂用电源的自动切换情况，如未自动切换，视保护动作情况，若无明显故障、短路现象允许强合备用电源一次，否则禁止强合备用开关。

1.1.4 机组因故障跳闸厂用电中断，应监视柴油发电机自启动和保安电源联动情况，采取各种措施以保证故障机组的保安电源供电。

1.1.5 若因系统事故造成发电机跳闸，应按值长命令进行事故处理。

1.1.6 发电机发生事故时，值班员不得干涉所有自动装置记录仪、打印机正常工作。

1.1.7 发电机发生事故时，应保证非故障设备继续运行，并尽快恢复故障机组正常运行。

1.2 发电机发生下列情况之一，紧急停机。

1.2.1 发电机内冒烟、着火或发唵机膛内发生氢气爆炸。

1.2.2 主变、高厂变严重故障。

1.2.3 发电机密封油中断，且不能迅速恢复。

1.2.4 发电机滑环发生强烈环行火花，无法消除。

1.2.5 发电机组发生剧烈振动（超过允许值）。

1.2.6 汽机或锅炉跳闸而发电机主断路器未跳闸。

1.2.7 定子线棒及引线漏水严重。

1.2.8 发生危及人身和设备安全的其它事故。

1.3 发电机发生下列情况之一，汇报值长，申请调度停机1.3.1 发电机无保护运行。

1.3.2 机组温度，温升超过允许值，经采取措施无效。

1.3.3 转子匝间短路严重，转子电流达到额定值，无功仍然很小。

1.3.4 发电机内氢气压力过低，无法维持发电机正常运行或发电机内氢气品质恶化，采取措施亦不能恢复正常值。

风力发电机组异常运行与事故处理风力发电机组是技术含量高、装备精良的发电设备，在允许的风速范围内正常运行发电，只要保证日常维护，一般很少出现异常，但在长期运转或遭受恶劣气候袭击后也会出现运转异常或故障。

一、异常运行分析对于机组异常情况的报警信号，要根据报警信号所提供的部位进行现场检查和处理。

（1）发电机的定子温度过高、输出功率过高、超速或电动启动时间过长。

发电机定子温度过高，温度超过设定值（140℃），原因可能是散热器损坏或发电机损坏；发电机输出功率过高，超过设定值15%，应检查叶片安装角是否符合规定安装；电动启动时间过长，超过允许值，原因可能是制动器未打开或发电机故障。

发电机转速超过额定值，原因可能是发电机损坏、电网故障或传感器故障；发电机轴承温度超过额定值（90℃），原因可能是轴承损坏或缺油。

（2）设备或部件温度过高。

当风力发电机组在运行中发生发电机温度、晶闸管温度、控制箱温度、齿轮箱油温度、机械卡钳式制动器制动片温度等超过规定值会造成机组的自动保护动作而停机。

应检查冷却系统、制动片间隙、温度传感器及相关信号检测回路、润滑油脂质量等，查明温度上升原因并处理。

（3）风力发电机组转速或振动超限。

风力发电机组运行时，由于叶尖制动系统或变桨距系统失灵，瞬时强阵风以及电网频率波动会造成风力发电机组转速超过限定值，从而引起自动停机；由于传动系统故障、叶片状态异常导致机械不平衡、恶劣电气故障导致机组振动超过允许振幅也会引起机组自动停机。

应检查超速、振动原因，经处理后，才允许重新启动。

（4）偏航系统的异常运行引起机组自动保护停机。

偏航系统电气回路、偏航电动机、偏航减速器以及偏航计数器和扭缆传感器等故障会引起风力发电机组自动保护动作而停机。

偏航减速器故障一般包括内部电路损坏、润滑油油色及油位失常；偏航计数器故障主要表现在传动齿轮的啮合间隙及齿面的润滑状况异常；扭缆传感器故障表现在使风力发电机组不能自动解缆；偏航电动机热保护继电器动作一段时间，表明偏航过热或损坏等。

一、编制目的为确保发电机在发生事故时能够迅速、有效地进行处置，最大限度地减少事故损失，保障人员安全和设备完好，特制定本预案。

二、适用范围本预案适用于各类发电机在运行过程中发生的各类事故，包括但不限于：机械故障、电气故障、火灾、爆炸等。

三、组织机构及职责1.应急指挥部：负责事故应急处理工作的全面领导和指挥。

2.现场指挥组：负责现场事故的应急处置工作，包括人员疏散、设备隔离、事故处理等。

3.医疗救护组：负责事故现场伤员的救治和救护工作。

4.通讯联络组：负责事故信息的收集、上报和发布工作。

5.物资保障组：负责事故应急所需的物资保障工作。

四、事故应急操作流程1.事故发现（1）值班人员发现发电机异常情况时，应立即向应急指挥部报告。

（2）应急指挥部接到报告后，应立即启动本预案，并通知现场指挥组、医疗救护组、通讯联络组、物资保障组等相关人员。

2.现场处置（1）现场指挥组应立即组织人员进行现场勘查，确认事故类型、范围和影响。

（2）根据事故情况，现场指挥组应立即采取以下措施：①人员疏散：确保现场人员安全撤离，避免人员伤亡。

②设备隔离：切断事故设备电源，防止事故扩大。

③火灾扑救：如发生火灾，立即启动消防设施，进行灭火。

④爆炸处理：如发生爆炸，立即启动防爆设施，防止二次爆炸。

3.事故处理（1）现场指挥组应根据事故情况，制定事故处理方案，并组织人员进行实施。

（2）医疗救护组应立即对受伤人员进行救治，确保伤员安全。

（3）通讯联络组应立即向上级领导、相关部门和媒体报告事故情况。

4.事故善后处理（1）事故处理结束后，应急指挥部应组织相关人员对事故原因进行分析，总结经验教训。

（2）对事故责任人和相关责任人进行追责。

（3）对事故处理过程中存在的问题进行整改，完善应急预案。

五、应急保障措施1.加强应急队伍建设，提高应急处置能力。

2.定期开展应急演练，提高应急响应速度。

3.储备必要的应急物资，确保应急需要。

4.加强与相关部门的沟通协作，提高应急处理效率。

发电机异常及事故处理凡发生下列事故应立即汇报主管紧急停机：发电机、励磁机内冒烟起火或发电机内氢气爆炸。

主变、高厂变严重故障，需紧急停用。

发电机、励磁机强烈振动。

危及人身或设备安全的故障。

发电机定子接地：当CRT上发出发电机定子接地报警时，应立即降负荷做停机准备。

做好有关事故预想或停机检查。

经检查正常后复位继电器并做好记录，注意复位操作和记录须两人共同执行。

发电机过励磁或过电压：当CRT上发过励磁或过电压报警时，应根据机组运行情况降负荷、减励磁。

经处理正常后核实、复位有关信号并作好。

发电机三相电流不平衡：负序电流超标报警时，应检查发电机三相定子电流是否平衡，密切监视发电机三相电流。

联系中调采取措施恢复系统正常，做好随时停机准备工作。

系统恢复正常后，应核实复位有关信号并做好记录。

发电机过负荷：检查发电机功率因数、电压和各部温度不超过允许值。

密切监视运行时间，注意过负荷允许运行时间。

在允许运行的持续时间内，用调节励磁电流的方法降低定子电流至额定值，并注意功率因数和电压不得超过规定范围，必要时降低发电机有功出力，使定、转子电流减少至额定值以内。

发电机温度异常：检查定子、转子电流是否超过额定值，若超限则降至额定值以内运行。

检查冷却水系统，氢气系统是否正常。

联系检修部仪控人员校对温度显示表。

若无法解决，应降低发电机的有功及无功负荷，必要时申请中调停机处理。

发电机振荡、失步原因：系统发生故障，特别是连续多重故障，造成系统稳定破坏。

系统不正常的操作（如非同期并列，强送故障线路等）。

故障时开关或继电保护误动或自动调节装置失灵.长距离线路传输功率突增超极限（如送端发生功率过剩，受端失去电源或双回路失去一回路等）。

发电机励磁调节系统故障、励磁电流异常降低或失磁等原因引起发电机剧烈振荡或失步。

现象：发变组及线路电流表、功率表周期性摆动，并经常超过额定值。

发电机、母线电压周期性摆动，经常是电压降低，照明灯周期性一明一暗。

一、发电机异常运行：1.发电机过负荷运行：发电机正常运行时不允许过负荷运行，只有在事故情况下允许短时间过负荷，但为防止发电机损伤，每年过负荷不得超过二次。

其持续时间按下列规定：现象：定子电流超过额定值1、处理：当发电机定子电流超过正常允许值时,首先应检查发电机功率因数和电压，并注意过负荷运行时间，做好详细记录。

如系统电压正常，应减少无功负荷，使定子电流降低到允许值，但功率因素和定子电压不得超过允许范围如减少励磁仍无效时，应报告值长，降低有功负荷。

加强对发电机各测点温度的监视，当定子或转子绕组温度偏高时应适当限制其短时过负荷的倍数和时间。

若发电机过负荷倍数和允许时间达到或超过规定的数值，则保护动作使发电机跳闸，电气按跳闸后的规定处理。

2.发电机三相电流不平衡：现象：发电机三相电流不平衡，负序电流超过正常值2、处理：a)发电机三相电流发生不平衡时，应检查厂用电系统、励磁系统有否缺相运行。

负序电流超过5％时，应向调度汇报，并采取相应措施。

b)若发电机不平衡是由于系统故障引起的，立即向调度汇报，询问是否是线路不对称短路或其他原因引起，或降低机组负荷，使不平衡值降到允许值以下，待三相电流平衡后，根据调度命令增加负荷。

c)若不平衡是由于机组内部故障引起的，则应停机灭磁处理。

d)当负序电流小于6％额定值时，最大定子电流小于额定值情况下，允许连续运行。

e)当负序电流大于6％额定值，最大定子电流大于或等于额定值情况下，应降低有功负荷和无功负荷，尽力设法使负序电流、定子电流降至许可值之内，检查原因并消除。

f)发电机在带不平衡电流运行使，应加强对发电机转子发热温度和机组振动的监视和检查。

3．发电机温度异常：现象：发电机温度巡测仪、CRT显示温度异常报警3、处理：稳定负荷，打印全部温度测点读数，并记录当时的发电机有功、无功、电压、电流、氢压、冷氢温度。

调出CRT画面，连续监视报警次数。

检查三相电流是否超过允许值，不平衡度是否超过允许值。

一、发电机过负荷：1.现象：1)定子电流指示超过额定值2)有、无功表指示超过额定值2.原因：系统发生短路故障、发电机失步运行、成群电动机启动和强行励磁等情况下，发电机的定子或转子都可能短时过负荷。

3.处理方法：1)系统故障，监视发电机各部分温度不超限，定子电流为额定值。

2)系统无故障，单机过负荷，系统电压正常：A.减少无功，使定子电流降到额定值以内，但功率因数不超过0.95，定子电压不低于0.95倍额定电压。

留意定子电流达到答应值所经过的时间，不答应超过规定值。

B.若减少无功不能满足要求，则请示值长降低有功。

C.若AC励磁调节器通道故障引起定子过负荷，应将AC调节器切至DC调节器运行。

D.加强对发电机端部、滑环和整流子的检查。

如有可能加强冷却：降低发电机进口风温，发电机、变压器组增开油泵、风扇等。

E.过负荷运行时，应密切监视定子线圈，空冷器前后的冷、热风温度、机组振动摆度，不准超过答应值，并作好具体的记录。

二、发电机三相电流不平衡：1.现象：1)定子三相电流指示互不相等，三相电流差较大，负序电流指示值也增大。

2)当不平衡超限且超过规定运行时间时，负序信号装置发“发电机不对称过负荷”信号。

3)造成转子的振动和发热。

2.原因：1)发电机及其回路一相断开或断路器一相接触不良。

2)某条送电线路非全相运行。

3)系统单相负荷过大：如有容量巨大的单相负载。

4)定子电流表或表计回路故障也回使定子三相电流表指示不对称。

3.处理方法：当发电机三相电流不平衡超限运行时，若判明不是表计回路故障引起，应立即降低机组的负荷，使不平衡电流降到答应值以下，然后向系统调度汇报。

等三相电流平衡后，再根据调度命令增加机组负荷。

水轮发电机的三相电流之差，不得超过额定电流的20%，同时任何一相的电流，不得大于其额定值。

水轮发电机答应担负的负序电流，不得大于额定电流的12%。

三、发电机温度异常：1.现象：发电机绕组或铁心温度比正常值明显升高或超限，发电机各轴承温度比正常值明显升高或超限。

1.>[CC]SGen5-100A-4P发电机在运行中，定子线圈在短时间内允许相应的过负荷，当定子过负荷的电流是定子额定电流的1.2倍时允许持续的时间是_____秒。

答案:100秒试题解析:关键字:2.>[CC]发电机轴承允许运行温度值80度，当出现异常升高达到____度报警，达到____度保护动作。

答案:90;95试题解析:关键字:3.>[CE]运行中发电机出口风温达到运行的最高值，且冷却水已全开，应采取适当降低机组______来降低发电机出口风温。

答案:负荷试题解析:关键字:4.>[CE]当发电机的电压变化超过允许范围时，应调整发电机的_____和_____使其分配合理。

答案:有功;无功试题解析:关键字:5.>[CE]发电机连续运行的最高允许电压不得大于额定值得_____% ，此时应特别注意监视发电机各部件温度和温升。

答案:110试题解析:关键字:6.>[CE]发电机正常运行功率因数不应超过迟相0.95。

必要时，可以在功率因数为______的条件下运行。

答案:1试题解析:关键字:7.>[CE]发电机正常运行中有关参数的监视调整应遵循如下规定:发电机定子电压正常变动范围为额定值的±5%，若超出此范围，监盘人员应先通过调整________,使电压恢复至正常范围。

答案:发电机无功试题解析:关键字:8.>[CC]QFJ-15-2发电机在运行中，定子线圈在短时间内允许相应的过负荷，当定子过负荷的电流是定子额定电流的1.12倍时允许持续的时间是_____分。

答案:30试题解析:关键字:9.>[CA]发电机运行中，有功不变，不调无功，系统电压上升会使功率因数______，观察并调整______使功率因数变化在允许范围内。

答案:上升;无功试题解析:关键字:10.>[CC]发电机失步应调整增加______，以创造恢复同期的条件，注意转子和定子电流不超过额定值。
