T型热电偶采集模块使用说明

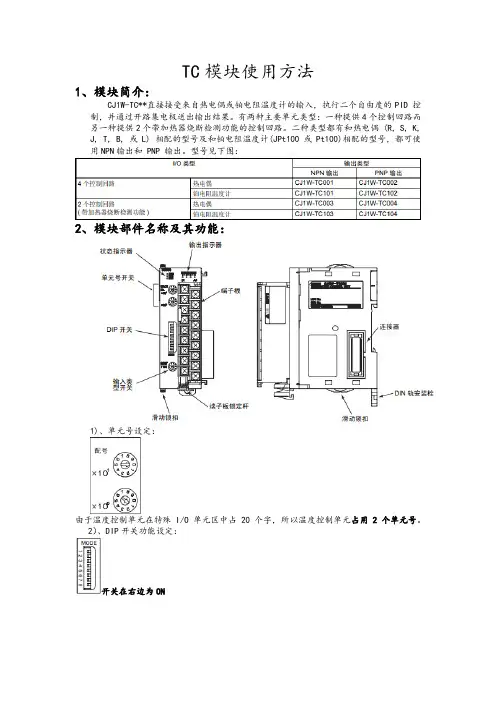

TC模块使用方法1、模块简介：CJ1W-TC**直接接受来自热电偶或铂电阻温度计的输入，执行二个自由度的PID 控制，并通过开路集电极送出输出结果。

有两种主要单元类型：一种提供4个控制回路而另一种提供2个带加热器烧断检测功能的控制回路。

二种类型都有和热电偶 (R, S, K, J, T, B, 或L) 相配的型号及和铂电阻温度计(JPt100 或Pt100)相配的型号，都可使用NPN输出和 PNP 输出。

型号见下图：2、模块部件名称及其功能：1)、单元号设定：由于温度控制单元在特殊 I/O 单元区中占 20 个字，所以温度控制单元占用 2 个单元号。

2）、DIP开关功能设定：开关在右边为ON可以根据上表对相应参数进行设置。

3）、输入类型设置：（1）、热电阻温度控制单元（CJ1W-TC001、CJ1W-TC002、CJ1W-TC003、CJ1W-TC004）：（2）、铂电阻温控控制单元（CJ1W-TC101、CJ1W-TC102、CJ1W-TC103、CJ1W-TC104）：4）、IO接线图：（1）、热电偶温度控制模块：（2）铂电阻温控控制模块：3、数据交换用特殊I/O单元分配1）、在将温控模块与PLC连接并创建I/O表后，用于控制温控模块的特殊I/O单元地址被自动分配出来。

n=2000+10*单元号m=D20000+100*单元号特殊单元模块重启见下图：2）、温控模块与CPU单元交换的数据（操作数据、初始化数据、操作参数）：（1）、操作数据：操作温度控制单元所用的基本数据是在 CPU 单元 I/O 刷新周期内作为操作数据与CPU 单元交换的。

操作数据包括过程值，设定点、停止位、AT 启动位、 AT 停止位，和其它数据。

（2）、初始化数据：用于初始化温度控制单元的数据是在 PC 转为 ON 或温度控制单元重新启动时作为初始化数据与 CPU 单元交换的，初始化数据包括报警模式，报警迟滞和其它数据。

温控模块使用说明书版本：V3.101．技术指标1、传感器：K，J，E，N，R，S，T型热电偶2、路数：8路3、分辨率：0.1℃4、电路精度：±0.2℃5、冷端补偿误差：<±2℃3、50Hz与60Hz工频干扰抑制：CMR>120dB NMR>80dB4、热电偶输入过压保护：±24V8、开关量输出：12路集电极开路输出，每路最大电流200mA9、通讯接口：RS485，波特率可选1200-115200，通信地址可选1-5910、供电电源：24V11、功耗：<3W12、环境温度:0℃～60℃13、相对湿度：<85%无凝结2．外型尺寸与安装图1为模块底部外型装配图，外型尺寸为145×90×40（单位mm），模块装配在工业标准导轨上。

此外，模块两侧各有2个固定孔，孔径为4mm，也可以用螺丝通过这4个固定孔将模块固定。

建议采用垂直安装，热电偶输入端子朝下，输出端子朝上，以方便模块散热。

图1模块底部外型装配图3指示灯、端子、接线和接地给模块上电后，电源指示灯亮；运行指示灯闪烁，表示CPU运行正常。

模块的12个输出都有相应的指示灯，某一路有输出时对应的指示灯亮，断开输出时对应的指示灯熄灭。

L1～L8分别对应第1路输出～第8路输出（Y1-Y8）。

L9～L12分别对应自由输出1～自由输出4（Y9-Y12）。

连接电阻性负载（例如固态继电器）时可按图2或图3接线。

连接电感性负载（例如电磁继电器）时按图3接线，该接法会接通模块内的续流二极管。

第1路热电偶1+接第1路热电偶的正端；第1路热电偶1-接第1路热电偶的负端。

其它各路的连接如此类推。

Y1-Y8端子是第1-8路热电偶的控温输出接线端子，Y9-Y12端子是第1-4路自由输出口接线端子。

X1端子是输入口，输入低电平有效。

模拟地（G0）用于接各热电偶的屏蔽层或负端。

图2温控模块接线图，输出接阻性负载图3温控模块接线，输出接感性或负性负载正确接地可以防止共模电压干扰，共模电压过高会使模块产生测量误差或者使测量的数据不稳定，甚至损坏模坏。

ZH-T08TC8路热电偶温度测量模块使用说明书(V2.1)1、概述本模块采用高精度32位AD芯片+ARM32位工业级MCU，精度高，抗干扰好。

支持B、C、E、J、K、N、R、S、T九种热电偶型号测温，自由配置，可广泛用于各种温度测量场合。

本模块可以用RS232或RS485，以及以太网做为通信接口，当采用RS232或RS485时，模块可以测量8路热电偶温度；当采用以太网接口时，模块可以测量6路热电偶温度。

可灵活自选Modbus-RTU或Modbus-TCP工业通信协议，与各种组态屏、工控软件以及模组进行可靠通信。

具有以下特点：✧具有宽电源供电9-36V。

✧32位高精度AD高分辨率，误差≤±0.1℃（热电偶为K型时的采样误差，排除热电偶本身误差后的数值）。

✧支持B、C、E、J、K、N、R、S、T多种热电偶温度传感器。

✧采样周期具有340ms,500ms,800ms,1500ms四种速率可设置。

✧具有奇校验、偶校验、无校验、2停止位等多种通讯格式可自由设定。

✧具有℃(摄氏度)与℉(华氏度)两种温度单位的数据寄存器可自由读取。

✧热电偶输入与电源、通讯隔离，可靠性高。

2、产品主型号ZH-T08TC-14N18路测温，RS485+RS232接口；ZH-T06TC-34N16路测温，以太网接口；3、性能指标量程范围：热电偶型号范围B型50~1700℃C型0~2320℃E型-200~900℃J型0~750℃K型-200~1250℃N型-270~1300℃R型0~1450℃S型0~1450℃T型-200~350℃精度误差(K型热电偶)：此误差为排除热电偶本身误差后的采样误差。

误差采样速率误差采样速率±0.1℃1500ms±0.3℃500ms±0.1℃800ms±3℃340ms 支持测温传感器类型：B、C、E、J、K、N、R、S、T（可自由配置）；分辨率：0.1℃；工作温度：-40℃～+70℃；温度漂移：≤±5ppm/℃；数据更新时间：可自主选择340ms,500ms,800ms,1500ms(默认)4种刷新时间；隔离耐压：>1500V DC；辅助电源：+9V～+36VDC；额定功耗：<0.5W；输出接口：有一个可跳线选择RS485或RS232的接口，和一个独立的以太网接口，这两个接口可选配一个或两个同时选配；通讯协议：Modbus-RTU或Modbus-TCP通讯协议可配置；通讯波特率：4800、9600、19200、38400、57600、115200bps；数据格式：8个数据位，可自由配置无校验/奇校验/偶校验、1位停止位/2位停止位；外观尺寸：115*90*40mm；RS485口出厂参数:地址为1号,波特率9600,无校验,8个数据位，1个停止位;RJ45网口出厂参数:TCP server模式，IP:192.168.2.7,端口号:20108;网页登录用户名:admin,登录密码:admin;4、外形尺寸图5、端子接线定义图5.1拨码开关配置与通讯接口配置说明PCB上的拨码开关可以定义硬件地址，如下：表1拨码开关位功能详情第8位保留无效第7位保留无效第6位设备地址设置置ON时，采用MODBU协议可更改的软件设备地址；置非ON时，开关第5位至第1位对应设置设备地址bit4至bit0(单位：mm)位（bit7至bit5默认为0)第5至1位地址Bit4至Bit0位第6位置非ON 时，对应设备址址Bit4--Bit0，举例如下：Bit4=OFF ，Bit3=OFF ，Bit2=OFF ，Bit1=OFF ，Bit0=ON ，地址为1Bit4=OFF ，Bit3=OFF ，Bit2=OFF ，Bit1=ON ，Bit0=OFF ，地址为2Bit4=OFF ，Bit3=OFF ，Bit2=OFF ，Bit1=ON ，Bit0=ON ，地址为3。

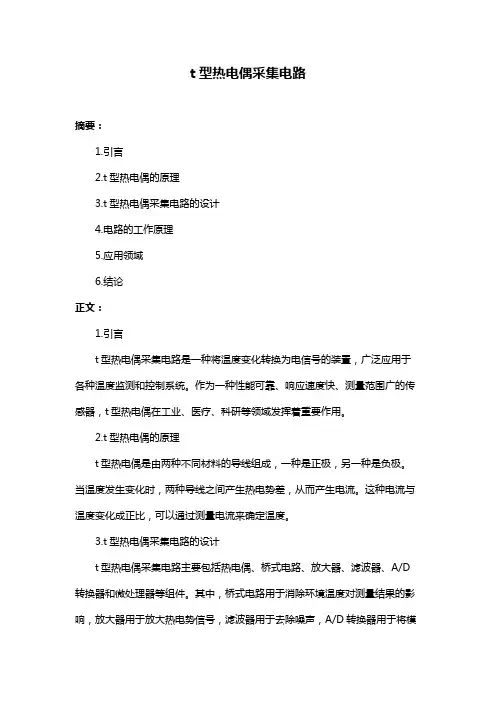

t型热电偶采集电路摘要：1.引言2.t型热电偶的原理3.t型热电偶采集电路的设计4.电路的工作原理5.应用领域6.结论正文：1.引言t型热电偶采集电路是一种将温度变化转换为电信号的装置，广泛应用于各种温度监测和控制系统。

作为一种性能可靠、响应速度快、测量范围广的传感器，t型热电偶在工业、医疗、科研等领域发挥着重要作用。

2.t型热电偶的原理t型热电偶是由两种不同材料的导线组成，一种是正极，另一种是负极。

当温度发生变化时，两种导线之间产生热电势差，从而产生电流。

这种电流与温度变化成正比，可以通过测量电流来确定温度。

3.t型热电偶采集电路的设计t型热电偶采集电路主要包括热电偶、桥式电路、放大器、滤波器、A/D 转换器和微处理器等组件。

其中，桥式电路用于消除环境温度对测量结果的影响，放大器用于放大热电势信号，滤波器用于去除噪声，A/D转换器用于将模拟信号转换为数字信号，微处理器用于处理和显示数据。

4.电路的工作原理当t型热电偶受到温度变化时，产生热电势差，经过桥式电路消除环境温度影响后，热电势差信号被放大器放大。

滤波器用于去除放大后的信号中的噪声，得到干净的信号。

然后，A/D转换器将模拟信号转换为数字信号，微处理器对数字信号进行处理，最终显示出温度值。

5.应用领域t型热电偶采集电路广泛应用于各种温度监测和控制系统，如工业生产过程中的温度控制、医疗设备中的体温监测、实验室中的温度测量等。

此外，在航空航天、新能源、环保等领域也有着广泛的应用。

6.结论t型热电偶采集电路是一种将温度变化转换为电信号的装置，具有性能可靠、响应速度快、测量范围广等优点。

通过巧妙地设计电路，可以有效地消除环境温度对测量结果的影响，提高测量精度。

FLEX4011八通道模拟量(热电偶/电压/电流)采集模块用户手册目 录1 产品介绍 (3)2 电气连接及安装 (5)3 通讯协议 (9)3.1 Modbus RTU/ASCII通信协议 (9)3.1.1 Modbus寄存器地址映射 (9)3.1.2 读取数据以及处理 (13)3.2 ADAM研华通信协议 (16)3.2.1 研华通信协议命令 (16)3.2.1.1 读取单通道的数据命令 (16)3.2.1.2 读取所有通道的数据命令 (18)3.3 ASCII码对照表 (20)4 设置软件使用说明 (20)4.1 设置软件与处于设置状态的模块通信 (20)4.2 串口通信参数如何设置 (23)5 使用串口调试软件读取数据 (24)5.1 Modbus-RTU通信协议 (24)5.2 ADAM研华通信协议 (24)附录A (26)A.1 模拟量数据格式 (26)A.2 模拟量输入范围 (26)1 产品介绍FLEX-4011热电阻采集模块是FLEX-4000系列智能测控模块之一，广泛应用于温度测量的工业场合，提供了多种热电偶信号的采集以及转换，线性处理并转换成线性化的数据值，经RS-485 总线传送到控制器。

FLEX-4011具有八个测量通道，可连接J, K, T, E, R, S, B, N, C, D, G, L, U等多种规格热电偶进行测量。

模块内部各处理单元之间提供了高于1500V 的电气隔离，有效的防止模块因外界高压冲击而损坏，为工厂自动化以及楼宇自动化提供了高效的解决方案。

模块主要特点如下：· 八通道模拟量(热电偶/电压/电流)输入· 可由软件设置传感器的类型以及模块参数· 支持多种标准的热电偶· 宽电压范围输入(18-36V DC)，功耗低· RS-485网络连接，支持Modbus RTU/ASCII协议· 内置看门狗，运行稳定可靠· 外部供电/RS485通讯/模拟量输入之间3000V电气隔离· 宽温度范围运行· 安装方便，标准导轨卡装或螺钉固定2 电气连接及安装端子说明图2 接线端子拨码开关模块具有一个10位的拨码开关，说明如下。

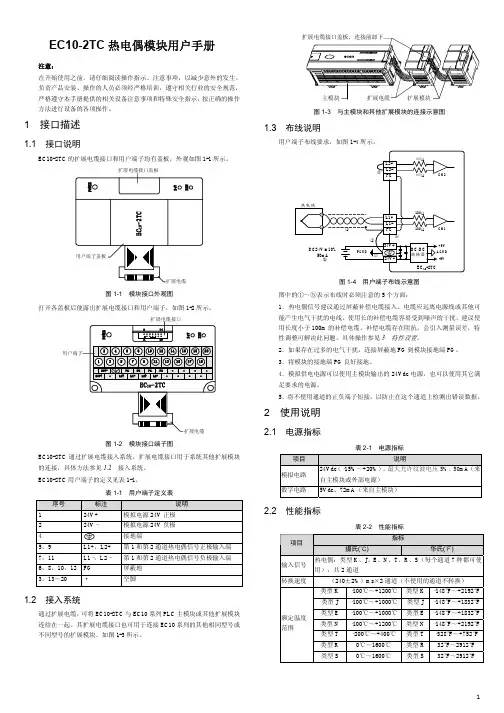

EC10-2TC 热电偶模块用户手册注意：在开始使用之前，请仔细阅读操作指示、注意事项，以减少意外的发生。

负责产品安装、操作的人员必须经严格培训，遵守相关行业的安全规范，严格遵守本手册提供的相关设备注意事项和特殊安全指示，按正确的操作方法进行设备的各项操作。

1 接口描述1.1 接口说明EC10-2TC 的扩展电缆接口和用户端子均有盖板，外观如图1-1所示。

图1-1 模块接口外观图打开各盖板后便露出扩展电缆接口和用户端子，如图1-2所示。

图1-2 模块接口端子图EC10-2TC 通过扩展电缆接入系统，扩展电缆接口用于系统其他扩展模块的连接，具体方法参见1.2 接入系统。

EC10-2TC 用户端子的定义见表1-1。

表1-1 用户端子定义表1.2 接入系统通过扩展电缆，可将EC10-2TC 与EC10系列PLC 主模块或其他扩展模块连结在一起。

其扩展电缆接口也可用于连接EC10系列的其他相同型号或不同型号的扩展模块。

如图1-3所示。

主模块扩展模块扩展电缆接口盖板，连接前卸下扩展电缆图1-3 与主模块和其他扩展模块的连接示意图1.3 布线说明用户端子布线要求，如图1-4所示。

图1-4 用户端子布线示意图图中的①～⑤表示布线时必须注意的5个方面：1．热电偶信号建议通过屏蔽补偿电缆接入。

电缆应远离电源线或其他可能产生电气干扰的电线。

使用长的补偿电缆容易受到噪声的干扰，建议使用长度小于100m 的补偿电缆。

补偿电缆存在阻抗，会引入测量误差，特性调整可解决此问题，具体操作参见3 特性设置。

2．如果存在过多的电气干扰，连接屏蔽地FG 到模块接地端PG 。

3．将模块的接地端PG 良好接地。

4．模拟供电电源可以使用主模块输出的24Vdc 电源，也可以使用其它满足要求的电源。

5．将不使用通道的正负端子短接，以防止在这个通道上检测出错误数据。

2 使用说明2.1 电源指标表2-1 电源指标项目 说明模拟电路 24Vdc （–15%～+20%），最大允许纹波电压5%，50mA （来自主模块或外部电源） 数字电路5Vdc 、72mA （来自主模块）2.2 性能指标表2-2 性能指标指标项目 摄氏(℃)华氏(℉)输入信号热电偶：类型K 、J 、E 、N 、T 、R 、S （每个通道7种都可使用），共2通道转换速度（240±2%）ms ×2通道（不使用的通道不转换） 类型K –100℃～+1200℃ 类型K –148°F ～+2192°F 类型J –100℃～+1000℃类型J –148°F ～+1832°F 类型E –100℃～+1000℃ 类型E –148°F ～+1832°F 类型N –100℃～+1200℃ 类型N –148°F ～+2192°F 类型T –200℃～+400℃ 类型T –328°F ～+752°F 类型R 0℃～1600℃ 类型R 32°F ～2912°F 额定温度范围类型S 0℃～1600℃类型S32°F ～2912°F指标项目摄氏(℃)华氏(℉)12位AD 转换，以16位二进制补码存储 类型K –1000～+12000 类型K –1480～+21920 类型J –1000～+10000类型J –1480～+18320 类型E –1000～+10000 类型E –1480～+18320 类型N –1000～+12000 类型N –1480～+21920 类型T –2000～+4000 类型T –3280～+7520 类型R 0～16000 类型R 320～29120 数字输出类型S 0～16000 类型S 320～29120 类型K 0.3℃ 类型K 0.54°F 类型J 0.2℃类型J 0.36°F 类型E 0.3℃ 类型E 0.54°F 类型N 0.3℃ 类型N 0.54°F 类型T 0.2℃ 类型T 0.36°F 类型R 0.5℃ 类型R 0.9°F 最低分辨率类型S 0.5℃类型S 0.9°F精度 ±（满量程的0.5%+1℃），纯水冷凝点：0℃/32°F 隔离 模拟电路和数字电路之间用光电耦合器进行隔离。

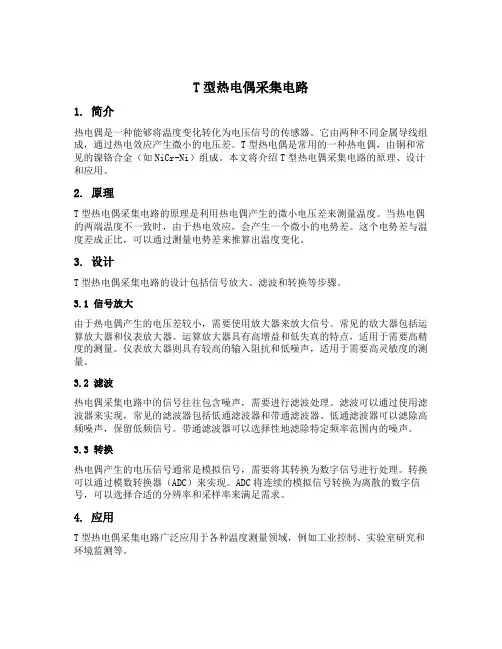

T型热电偶采集电路1. 简介热电偶是一种能够将温度变化转化为电压信号的传感器。

它由两种不同金属导线组成，通过热电效应产生微小的电压差。

T型热电偶是常用的一种热电偶，由铜和常见的镍铬合金（如NiCr-Ni）组成。

本文将介绍T型热电偶采集电路的原理、设计和应用。

2. 原理T型热电偶采集电路的原理是利用热电偶产生的微小电压差来测量温度。

当热电偶的两端温度不一致时，由于热电效应，会产生一个微小的电势差。

这个电势差与温度差成正比，可以通过测量电势差来推算出温度变化。

3. 设计T型热电偶采集电路的设计包括信号放大、滤波和转换等步骤。

3.1 信号放大由于热电偶产生的电压差较小，需要使用放大器来放大信号。

常见的放大器包括运算放大器和仪表放大器。

运算放大器具有高增益和低失真的特点，适用于需要高精度的测量。

仪表放大器则具有较高的输入阻抗和低噪声，适用于需要高灵敏度的测量。

3.2 滤波热电偶采集电路中的信号往往包含噪声，需要进行滤波处理。

滤波可以通过使用滤波器来实现，常见的滤波器包括低通滤波器和带通滤波器。

低通滤波器可以滤除高频噪声，保留低频信号。

带通滤波器可以选择性地滤除特定频率范围内的噪声。

3.3 转换热电偶产生的电压信号通常是模拟信号，需要将其转换为数字信号进行处理。

转换可以通过模数转换器（ADC）来实现。

ADC将连续的模拟信号转换为离散的数字信号，可以选择合适的分辨率和采样率来满足需求。

4. 应用T型热电偶采集电路广泛应用于各种温度测量领域，例如工业控制、实验室研究和环境监测等。

4.1 工业控制在工业领域中，T型热电偶采集电路常用于温度控制系统中。

通过测量和监控温度变化，可以对生产过程进行精确控制，提高产品质量和生产效率。

4.2 实验室研究在科学研究中，T型热电偶采集电路可以用于测量实验样品的温度。

通过监测温度变化，可以研究材料的热特性、相变过程等，为科学研究提供重要数据。

4.3 环境监测T型热电偶采集电路也可以应用于环境监测领域。

DAM-3039说明书 ★端子分布图★主要指标8路热电偶/模拟量输入模块■ 输入类型：热电偶，V，mV■ 热电偶类型：J、K、T、E、R、S、B、N、C、WRe5-WRe26■ 通道输入：6路差分，2路单端或8路差分■ 采样频率：10Hz■ 分辨率：16bit■ 精度：0.2%■ 供电电压：15V～30V■ 输入阻抗：20MΩ■ 零点漂移：0.5uV/℃■ 满量程漂移： 25ppm/℃■ CMR @ 50/60Hz： 150dB■ NMR @ 50/60Hz： 100dB■ 隔离电压：3000VDC■ 内置看门狗■ 电源：未处理+10～+30VDC■ 功耗：0.8W @ 24VDC■ 操作温度：-10℃～＋70℃■ 存储温度：-20℃～＋85℃★接线图（图的右侧为用户接线方式）模拟量输入（0～5通道）接线说明跳线JP1用来选择端子 INIT*/IN7-选择8路差分模式，端子INIT*/ IN7-被设成IN7-选择INIT*模式，端子INIT*/ IN7-被设成INIT*模拟量输入通道6和7接线说明（跳线1设置是8路差分模式）模拟量输入通道6和7接线说明（跳线1设置是INIT*模式）★结构框图★代码配置表■波特率配置代码表代码 00 01 02 03 04 05 06 07 波特率 1200 2400 4800 9600 192003840057600115200 ■模拟量输入范围配置代码表Input Type Input Range Code±15mV 01±50mV 02±100mV 03±150mV 04±500mV 05±1V 06 mV、V±2.5V 07Input Type Input Range TypicalAccuracy( ℃ ) MaxinumError( ℃ )Code(Decimal)J 0～1200℃±1.0 ±1.2 10K 0～1300℃±0.5±1.0 11 T -200～400℃±0.5±1.0 12E 0～1000℃±0.5±1.0 13R 500～1700℃±1.0 ±1.5 14S 500～1768℃±1.5 ±2.5 15B 500～1800℃±1.5 ±2.5 16～ 1300℃±0.5±1.0 17 N 0～ 2090℃±1.5 ±2.5 18C 0～2300℃±1.5 ±2.5 19WRe5-WRe26 0★端子定义表端子 名称 说明1 IN5+ 模拟量输入5通道正端2 IN5- 模拟量输入5通道负端3 IN6+ 模拟量输入6通道正端4 IN6- 模拟量输入6通道负端5 IN7+ 模拟量输入7通道正端6 INIT*/IN7- 复位端，与(B)GND脚短接后上电使复位/差分方式时，模拟量输入7通道负端7 (Y)DATA+ RS-485接口信号正8 (G)DATA- RS-485接口信号负9 (R)+Vs 直流正电源输入，+10～+30VDC10 (B)GND 直流电源输入地11 IN0+ 模拟量输入0通道正端12 IN0- 模拟量输入0通道负端13 IN1+ 模拟量输入1通道正端14 IN1- 模拟量输入1通道负端15 IN2+ 模拟量输入2通道正端16 IN2- 模拟量输入2通道负端17 IN3+ 模拟量输入3通道正端18 IN3- 模拟量输入3通道负端19 IN4+ 模拟量输入4通道正端20 IN4- 模拟量输入4通道负端。

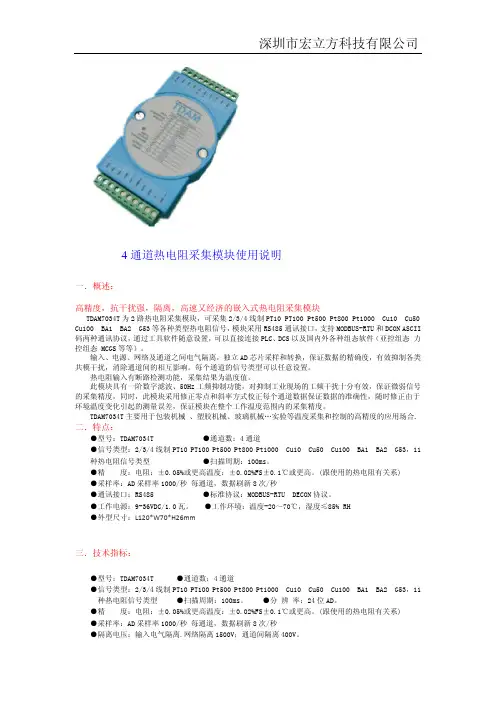

4通道热电阻采集模块使用说明一．概述：高精度，抗干扰强，隔离，高速又经济的嵌入式热电阻采集模块TDAM7034T为2路热电阻采集模块，可采集2/3/4线制PT10 PT100 Pt500 Pt800 Pt1000 Cu10 Cu50 Cu100 BA1 BA2 G53等各种类型热电阻信号，模块采用RS485通讯接口，支持MODBUS-RTU和DCON ASCII 码两种通讯协议，通过工具软件随意设置，可以直接连接PLC、DCS以及国内外各种组态软件（亚控组态 力控组态 MCGS等等）。

输入、电源、网络及通道之间电气隔离，独立AD芯片采样和转换，保证数据的精确度，有效抑制各类共模干扰，消除通道间的相互影响。

每个通道的信号类型可以任意设置。

热电阻输入有断路检测功能，采集结果为温度值。

此模块具有一阶数字滤波、50Hz工频抑制功能，对抑制工业现场的工频干扰十分有效，保证微弱信号的采集精度，同时，此模块采用修正零点和斜率方式校正每个通道数据保证数据的准确性，随时修正由于环境温度变化引起的测量误差，保证模块在整个工作温度范围内的采集精度。

TDAM7034T主要用于包装机械 、塑胶机械、玻璃机械…实验等温度采集和控制的高精度的应用场合.二．特点：●型号：TDAM7034T ●通道数：4通道●信号类型：2/3/4线制PT10 PT100 Pt500 Pt800 Pt1000 Cu10 Cu50 Cu100 BA1 BA2 G53，11种热电阻信号类型 ●扫描周期：100ms。

●精 度：电阻：±0.05%或更高温度：±0.02%FS±0.1℃或更高。

(跟使用的热电阻有关系)●采样率：AD采样率1000/秒 每通道，数据刷新8次/秒●通讯接口：RS485 ●标准协议：MODBUS-RTU DECON协议。

●工作电源：9-36VDC/1.0瓦。

●工作环境：温度-20～70℃，湿度≤85% RH●外型尺寸：L120*W70*H26mm三．技术指标：●型号：TDAM7034T ●通道数：4通道●信号类型：2/3/4线制PT10 PT100 Pt500 Pt800 Pt1000 Cu10 Cu50 Cu100 BA1 BA2 G53，11种热电阻信号类型 ●扫描周期：100ms。

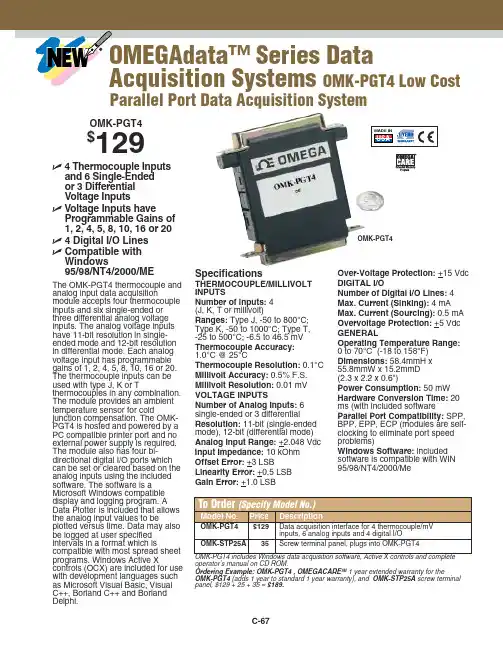

OMK-PGT4The OMK-PGT4 thermocouple and analog input data acquisitionmodule accepts four thermocouple inputs and six single-ended or three differential analog voltage inputs. The analog voltage inputs have 11-bit resolution in single-ended mode and 12-bit resolution in differential mode. Each analog voltage input has programmable gains of 1, 2, 4, 5, 8, 10, 16 or 20.The thermocouple inputs can be used with type J, K or Tthermocouples in any combination.The module provides an ambient temperature sensor for coldjunction compensation. The OMK-PGT4 is hosted and powered by a PC compatible printer port and no external power supply is required.The module also has four bi-directional digital I/O ports which can be set or cleared based on the analog inputs using the included software. The software is a Microsoft Windows compatible display and logging program. A Data Plotter is included that allows the analog input values to beplotted versus time. Data may also be logged at user specified intervals in a format which iscompatible with most spread sheet programs. Windows Active Xcontrols (OCX) are included for use with development languages such as Microsoft Visual Basic, Visual C++, Borland C++ and Borland Delphi.C-67Parallel Port Data Acquisition Systemߜ 4 Thermocouple Inputs and 6 Single-Ended or 3 Differential Voltage InputsߜVoltage Inputs have Programmable Gains of 1, 2, 4, 5, 8, 10, 16 or 20ߜ4 Digital I/O Lines ߜCompatible with Windows95/98/NT4/2000/MEOMK-PGT4$129operator’s manual on CD ROM.Ordering Example: OMK-PGT4 ,OMEGACARE SM 1 year extended warranty for theOMK-PGT4(adds 1 year to standard 1 year warranty), and OMK-STP25A screw terminal panel, $129 + 25 + 35 = $189.SpecificationsTHERMOCOUPLE/MILLIVOLT INPUTSNumber of inputs:4 (J, K, T or millivolt)Ranges:Type J, -50 to 800°C;Type K, -50 to 1000°C; Type T,-25 to 500°C; -6.5 to 46.5 mV Thermocouple Accuracy:1.0°C @ 25°CThermocouple Resolution:0.1°C Millivolt Accuracy:0.5% livolt Resolution:0.01 mV VOLTAGE INPUTSNumber of Analog Inputs:6single-ended or 3 differential Resolution:11-bit (single-ended mode), 12-bit (differential mode)Analog Input Range:+2.048 Vdc Input Impedance:10 kOhm Offset Error: +3 LSBLinearity Error:+0.5 LSB Gain Error:+1.0 LSBOver-Voltage Protection:+15 Vdc DIGITAL I/ONumber of Digital I/O Lines:4Max. Current (Sinking):4 mA Max. Current (Sourcing):0.5 mA Overvoltage Protection:+5 Vdc GENERALOperating Temperature Range:0 to 70°C (-18 to 158°F)Dimensions:58.4mmH x 55.8mmW x 15.2mmD (2.3 x 2.2 x 0.6")Power Consumption:50 mW Hardware Conversion Time:20ms (with included softwareParallel Port Compatibility:SPP,BPP, EPP, ECP (modules are self-clocking to eliminate port speed problems)Windows Software:included software is compatible with WIN 95/98/NT4/2000/MeCANADA www.omega.ca Laval(Quebec) 1-800-TC-OMEGA UNITED KINGDOM www. Manchester, England0800-488-488GERMANY www.omega.deDeckenpfronn, Germany************FRANCE www.omega.frGuyancourt, France088-466-342BENELUX www.omega.nl Amstelveen, NL 0800-099-33-44UNITED STATES 1-800-TC-OMEGA Stamford, CT.CZECH REPUBLIC www.omegaeng.cz Karviná, Czech Republic596-311-899TemperatureCalibrators, Connectors, General Test and MeasurementInstruments, Glass Bulb Thermometers, Handheld Instruments for Temperature Measurement, Ice Point References,Indicating Labels, Crayons, Cements and Lacquers, Infrared Temperature Measurement Instruments, Recorders Relative Humidity Measurement Instruments, RTD Probes, Elements and Assemblies, Temperature & Process Meters, Timers and Counters, Temperature and Process Controllers and Power Switching Devices, Thermistor Elements, Probes andAssemblies,Thermocouples Thermowells and Head and Well Assemblies, Transmitters, WirePressure, Strain and ForceDisplacement Transducers, Dynamic Measurement Force Sensors, Instrumentation for Pressure and Strain Measurements, Load Cells, Pressure Gauges, PressureReference Section, Pressure Switches, Pressure Transducers, Proximity Transducers, Regulators,Strain Gages, Torque Transducers, ValvespH and ConductivityConductivity Instrumentation, Dissolved OxygenInstrumentation, Environmental Instrumentation, pH Electrodes and Instruments, Water and Soil Analysis InstrumentationHeatersBand Heaters, Cartridge Heaters, Circulation Heaters, Comfort Heaters, Controllers, Meters and SwitchingDevices, Flexible Heaters, General Test and Measurement Instruments, Heater Hook-up Wire, Heating Cable Systems, Immersion Heaters, Process Air and Duct, Heaters, Radiant Heaters, Strip Heaters, Tubular HeatersFlow and LevelAir Velocity Indicators, Doppler Flowmeters, LevelMeasurement, Magnetic Flowmeters, Mass Flowmeters,Pitot Tubes, Pumps, Rotameters, Turbine and Paddle Wheel Flowmeters, Ultrasonic Flowmeters, Valves, Variable Area Flowmeters, Vortex Shedding FlowmetersData AcquisitionAuto-Dialers and Alarm Monitoring Systems, Communication Products and Converters, Data Acquisition and Analysis Software, Data LoggersPlug-in Cards, Signal Conditioners, USB, RS232, RS485 and Parallel Port Data Acquisition Systems, Wireless Transmitters and Receivers。

8通道温度采集模块一.概述8通道模拟量热电偶信号混合型采集模块,采用最新技术和进口原装芯片.具有精度高,性能稳定,抗干扰强，隔离，高速经济的特点,能在恶劣环境下运行. RS485接口,支持Modbus RTU ,DECON标准协议,停止位和波特率随意设置，是PLC控制系统扩展热电偶采集的最佳选择.可以直接连接PLC、DCS 以及国内外各种组态软件（亚控组态力控组态MCGS等等）。

二.技术指标型号：TDAM7018 通道数： 8通道信号类型：K，J，E，R，S，N,T,B,钨铼（2000多度）等型热电偶,通过软件设置各通讯输入类型电流采集范围：±20mA, 0-20 mA, 4-20Ma电压采集范围：±1000mV或±10V ±5V,±100mV,±500mV, ±1V精度：0.1级 分辩率：24位 扫描周期：100ms采样频率：AD采样频率每通道1000次/秒，模块数据刷新3次/秒读取数据速度：Modbus协议波特率9600的情况下，读取一个模块数据需要的时间是40ms。

Modbus协议波特率15200的情况下，读取一个模块数据需要的时间是23ms。

DCON 协议波特率9600的情况下，读取一个模块数据需要的时间是56ms。

DCON 协议波特率15200的情况下，读取一个模块数据需要的时间是39ms。

通讯接口：RS485接口.光电隔离，ESD保护.标准协议：MODBUS-RTU DECON协议工作电源：9-36VDC 功耗: 1.0W最高额定电压： ±100V 是研华额定电压的2倍 (研华4018最高额定电压：±35V)电子开关耐压：≤220V交流 防浪涌等级：1.5KW冷端补偿误差： <±1℃. 环境温度：温度-20～70℃相对湿度：≤85% RH 无凝结 通讯距离：1200米，可加中继延长安装方式：DIN35mm标准导轨卡装或螺钉固定.产品外观尺寸：100*70*26MM 含端子尺寸:120*70*26MM三．功能和特点z8路差分输入:提供高过压保护和传感器断线检测功能；抗干扰强隔离，高速经济,使用范围广.z采样频率： AD采样频率每通道1000次/秒，模块数据刷新3次/秒z通讯接口： RS485接口. 隔离电压： 3000 VDC.z RS485通信： 光电隔离，ESD保护.通信部分电源隔离，信号采用高速光耦光电隔离，使通信更稳定可过压过流保护，TVS管保护，全方位保护通信芯片！z标准协议： 支持DCON和Modbus RTU协议，停止位和波特率随意设置，是PLC控制系统扩展模拟量或热电偶采集的最佳选择.z业界独创1： 采用PT1000作为冷端补偿，冷端补偿温度精度更高，性能更稳定,模块内置测温元件，自动完成热电偶冷端温度补偿;z业界独创2: 唯一能采2000多度的钨铼型热电偶z热电偶输入过压保护：±220V. 输入阻抗： 20兆欧姆.z电源输入端: 具有直流滤波器功能，抗干扰能力强，适用于恶劣环境下运行.z50Hz与60Hz工频干扰抑制：CMR>120dB NMR>80dB.z接线端子: 插拔式端子;z软 件: 随货免费配送设置软件,功能更强大，一键搜索，再也不需烦琐的硬件跳线来实现 参数设置.z安 装: 35mm卡槽安装，装卸更灵活.并可垫起来安装(如下图)四.应用领域SMT行业温度数据监测 电子设备厂温度数据监测电子产品的温度数据监测 冷藏库温度监测仓库温度监测 药厂GMP监测系统环境监测 电信机房监测过程温度监测 啤酒生产空调监测 石油仪器设备机房环境监测工程 库房环境监测工程塑料机械设备数据监测 高校等做实验菜棚/养殖棚的温湿度监测….五. 所需配件：z转换器:RS232转485(有源/无源/USB转)z开关电源24V/2A 3A z传感器 z电脑。

多通道模拟量采集模块使用说明一.概述8通道模拟量热电偶信号混合型采集模块,采用最新技术和进口原装芯片.具有精度高,性能稳定,抗干扰强，隔离，高速经济的特点,能在恶劣环境下运行. RS485接口,支持Modbus RTU ,DECON标准协议,停止位和波特率随意设置，是PLC控制系统扩展热电偶采集的最佳选择.可以直接连接PLC、DCS 以及国内外各种组态软件（亚控组态力控组态MCGS等等）。

二.技术指标型号：TDAM7018 通道数： 8通道信号类型：K，J，E，R，S，N,T,B,钨铼（2000多度）等型热电偶,通过软件设置各通讯输入类型电流采集范围:±20mA, 0-20 mA, 4-20Ma电压采集范围:±1000mV或±10V ±5V,±100mV,±500mV, ±1V精度：0.1级 分辩率: 24位 扫描周期：100ms采样频率：AD采样频率每通道1000次/秒，数据刷新3次/秒通讯接口：RS485接口.光电隔离，ESD保护.标准协议：MODBUS-RTU DECON协议工作电源：9-36VDC 功耗: 1.0W冷端补偿误差： <±1℃. 环境温度：温度-20～70℃相对湿度:≤85% RH 无凝结 通讯距离：1200米，可加中继延长安装方式：DIN35mm标准导轨卡装或螺钉固定.产品外观尺寸：100*70*26MM 含端子尺寸:120*70*26MM三．功能和特点z8路差分输入:提供高过压保护和传感器断线检测功能；抗干扰强隔离，高速经济,使用范围广.z采样频率： AD采样频率每通道1000次/秒，数据刷新3次/秒z通讯接口： RS485接口. 隔离电压： 3000 VDC.z RS485通信： 光电隔离，ESD保护.通信部分电源隔离，信号采用高速光耦光电隔离，使通信更稳定可过压过流保护，TVS管保护，全方位保护通信芯片！z标准协议： 支持DCON和Modbus RTU协议，停止位和波特率随意设置，是PLC控制系统扩展模拟量或热电偶采集的最佳选择.z业界独创1： 采用PT1000作为冷端补偿，冷端补偿温度精度更高，性能更稳定,模块内置测温元件，自动完成热电偶冷端温度补偿;z业界独创2: 唯一能采2000多度的钨铼型热电偶z热电偶输入过压保护：±220V. 输入阻抗： 20兆欧姆.z电源输入端: 具有直流滤波器功能，抗干扰能力强，适用于恶劣环境下运行.z50Hz与60Hz工频干扰抑制：CMR>120dB NMR>80dB.z接线端子: 插拔式端子;z软 件: 随货免费配送设置软件,功能更强大，一键搜索，再也不需烦琐的硬件跳线来实现 参数设置.z安 装: 35mm卡槽安装，装卸更灵活.并可垫起来安装(如下图)四.应用领域SMT行业温度数据监测 电子设备厂温度数据监测电子产品的温度数据监测 冷藏库温度监测仓库温度监测 药厂GMP监测系统环境监测 电信机房监测过程温度监测 啤酒生产空调监测 石油仪器设备机房环境监测工程 库房环境监测工程塑料机械设备数据监测 高校等做实验菜棚/养殖棚的温湿度监测….五. 所需配件：z转换器:RS232转485(有源/无源/USB转)z开关电源24V/2A 3A z传感器 z电脑。

C-1The TC-08 thermocouple data acquisition module is designed to measure a wide range of temperatures using any thermocouple that terminates in a miniature size thermocouple connector. Additionally the TC-08 can also measure other sensors using a ±70 mV range. Featuring built-in cold junction compensation (CJC), the TC-08 has an effective measuring range of -270 to 1820°C (the actual temperature range depends on the thermocouple type being used).The TC-08 can be used with thermocouple types J, K, T, E, R, S, B and N and outputs can be viewed in degrees F, C or mV. The unit is accurate to 0.2 percent ±0.5 degrees C and has a resolution of better than 0.1 degrees C for most thermocouple types.U M easures from -270 to 1820°C (-454 to 3308°F)U A ccepts Thermocouple Types J, K, T, E, R, S, B and NU A utomatic Cold Junction CompensationU H igh Accuracy and ResolutionU M ultiple Units Can Be Run On a Single PCU 10 Readings Per SecondU W indows Software Included: TC-08 Recorder and TC-08 PlayerU USB InterfaceThe TC-08 connects to the USB port of a Windows based PC and enables the host PC to automatically detect the TC-08 avoiding the need for any complex setup procedures. The USB connection also allows the TC-08 to be powered directly by the USB bus eliminating the need for an external power supply and making the TC-08 ideal for measuring temperatures both in the lab and in the field.The TC-08’s USB connectivity allows up to 20 TC-08 USB data acquisition modules to be used simultaneously on one PC making the TC-08 ideal for use as a large multi-channel temperature acquisition system with a cost per channel significantly lower than other systems of this size.The low conversion time of the TC-08 means up to 10 temperature measurements can be taken every second, while the high (20 bit) resolution ensures that the TC-08 can detect minute changes in temperature.Eight Channel USB Thermocouple Data Acquisition ModuleTC-08With the TC-08 thermocouple data acquisition module your measurements can be made both fast and accurately. Simply plug the TC-08 into a USB port on your computer, connect your thermocouples, and you are ready to measure temperatures. With the included TC-08 Recorder software, you can configure multiple (USB) TC-08s, set the sampling interval from 0.1 seconds to several hours and set the maximum number of readings. You can also tell TC-08 Recorder what to do once the thermocouple readings have been taken - either: Stop; Repeat Immediately (start again); Scroll (oldest recordings disappear); or Repeat After Delay (where the delay is set by the user). Mathematical operations can also be performed on the thermocouple outputs: for example to output one temperature relative to ing the TC-08 Recorder software, data can be viewed in a spreadsheet and/or in a graph as it is being recorded. Data collected from previous recordings can alsobe viewed in the TC-08 Player.TC-08, shown with 5SRTC-TT-K-24-36 thermocouples, package of 5, both shown smaller than actual size.C-2c Specifications Number of Channels: 8Conversion Time: 100 ms (thermocouple and cold junction compensation)Temperature Accuracy: Sum of ±0.2% of reading and ±0.5°C Voltage Accuracy: Sum of ±0.2 % of reading and ±10 µV Overload Protection: ±30V Maximum Common Mode Voltage: ±7.5VInput Impedance: 2 M ΩI nput Range (Voltage): ±70 mV Resolution: 20-bits Noise Free Resolution: 16.25-bits Thermocouple Types:B, E, J, K, N, R, S, T Input Connectors: Miniature thermocouple Output Connector: USB cable supplied 1.8 m (6')PC Connection: USB 1.1Power Supply: From USB port Dimensions: 201 x 104 x 34 mm (7.91 x 4.09 x 1.34")Included Software: TC-08 Recorder and PlayerPC REqUIREMENTSProcessor:Pentium classprocessor or equivalent Memory: 32 MB minimumDisk Space: 10 MB minimumOperating System:32-bitor 64-bit versions of WIN XP (SP2 or above)/VISTA/WIN 7Ports:USB 1.1 or USB 2.0compliant port. Must be connected direct to the port or a powered USB hubOrdering Example: TC-08 8-channel thermocouple data acquisition module.TC-08 Windows software displays data in graphical or tabular formatTC-08, shown with 5SRTC-TT-K-24-36 thermocouples, package of 5, both shown smaller than actual size。
