热电偶校验仪的使用说明书

热电偶使用说明书使用说明书一、产品概述热电偶（下文简称“本产品”）是一种温度测量仪器，广泛应用于工业领域中的温度检测和控制。

本产品采用热电效应原理，通过测量电压来确定被测物体的温度。

本使用说明书旨在帮助用户正确、安全地使用本产品。

二、产品特点1. 高精度：本产品采用精密的传感器和先进的技术，能够提供高度准确的温度测量结果。

2. 快速响应：本产品响应速度快，可迅速准确地测量温度变化，满足工业生产对实时温度监控的需求。

3. 耐高温：本产品采用耐高温材料制作，能够在高温环境下长时间稳定运行。

4. 易于安装：本产品采用标准接口设计，方便用户进行安装和更换。

三、使用方法1. 安装本产品时，需先确保被测物体的表面干净、平整，并清除表面积聚的杂质，以免影响测量准确性。

2. 将本产品的接头与温度测量仪器的连接器插口对准，并插紧，确保连接稳固可靠。

3. 连接完成后，使用前请确保连接处无短路或断路现象，防止测量结果出现误差。

4. 使用过程中，应注意避免本产品与湿气、水和腐蚀性物质直接接触，以免影响使用寿命和测量准确性。

5. 在使用期间，如发现本产品表面有异物附着或损坏现象，请及时清理或更换，确保使用效果和安全。

6. 为了确保测量结果的准确性和稳定性，建议定期对本产品进行校准，具体校准方法可参考附带的校准手册。

四、安全注意事项1. 使用本产品时，请勿触碰本产品的金属部分，以免发生触电或烫伤等事故。

2. 请勿将本产品暴露在高温、潮湿或有腐蚀性气体的环境中，以免损坏产品和影响使用效果。

3. 在更换或清洁本产品时，请务必切断电源，并等待本产品冷却后再操作。

4. 若本产品出现故障或异常情况，请立即停止使用，并联系售后服务部门进行检修或更换。

5. 请勿私自拆卸或改装本产品，以免引发故障或安全事故。

五、维护保养1. 使用本产品后，请拔掉电源线，存放在干燥、通风良好的地方，防止产品受潮或受损。

2. 定期检查本产品的接线是否松动，如有松动请及时进行固定。

热电偶测温仪校准步骤说明书第一部分：校准前准备工作在进行热电偶测温仪的校准前，请确保以下准备工作已完成：1. 确认校准仪器：确保所使用的校准仪器满足精确度和准确性要求，并经过定期维护和校准。

2. 校准环境准备：选择一个温度稳定、无风的环境进行校准，确保环境温度不受外界干扰。

3. 校准标准：准备一组准确可靠的标准温度源作为参照，以确保校准过程的准确性。

第二部分：校准步骤根据热电偶测温仪的型号和仪器说明书，本文将会以一般的热电偶测温仪为例，介绍校准步骤。

1. 确认测试点：选择适当的测试点来进行校准。

可以选择标准温度源的一组已知温度作为测试点，以覆盖整个测量范围。

2. 连接热电偶测温仪：将热电偶测温仪与校准仪器连接。

确保连接牢固，并检查连接头的清洁度和完整性。

3. 启动校准仪器：按照校准仪器的操作说明启动设备，确保设备正常运行。

4. 记录校准仪器读数：在待测温度点稳定后，记录校准仪器显示的温度读数。

5. 测量热电偶测温仪读数：将热电偶测温仪放置在待测温度点，等待温度稳定后，记录热电偶测温仪的温度读数。

6. 对比读数结果：将校准仪器的读数与热电偶测温仪的读数进行对比。

如果两者相差超过预设误差范围，需要进行进一步调整。

7. 调整热电偶测温仪：根据校准仪器的读数和热电偶测温仪的读数差异，按照热电偶测温仪的调整方法进行调整，以提高其精确度。

8. 重复校准过程：对于其他测试点，请重复步骤4至步骤7，以确保热电偶测温仪在整个测量范围内的准确性。

第三部分：校准结果记录完成热电偶测温仪的校准后，应将校准结果进行记录和报告，以备参考和追溯。

1. 记录校准数据：将每个测试点的校准数据记录下来，包括校准仪器的读数、热电偶测温仪的读数以及它们之间的差异。

2. 分析校准结果：对于校准数据进行分析，检查是否符合预设的误差范围。

如果有超出范围的数据，需要进一步调查原因并采取相应措施。

3. 编制校准报告：根据校准数据和分析结果，编制校准报告。

一、安全使用为保证安全使用，在仪表和说明书内使用下面的符号：警告表示如果不按照以下正确的方法进行操作，可能产生对人身的危害或对仪表的损伤，以及如何避免的方法。

小心表示如果不按照以下正确的方法进行操作，可能造成仪表的损伤以及如何避免的方法注意提醒使用者对仪表的操作和特性了解的符号。

为了避免操作者和仪表遭受电击和其它危险请遵守以下规则：警告•在可燃性、易爆性气体、蒸汽存在的场合不要操作此仪表，在这些环境使用此表是极端危险的。

•切勿将任何两个端子间和端子与接地间施加30V以上的电压。

小心•除了专业的维修人员外，其他人不得打开仪表外壳。

•定期用湿布和清洁剂清理仪表的外壳，切勿使用腐蚀性溶剂。

注意•为保证使用精度，开机后应预热5分钟。

•用户若对本仪表有更高的精度要求时，请与生产厂家或经销商联系。

二、仪表面板组成和功能LCD 显示区说明a): 显示此符号，表示仪表处于输出状态b): 显示此符号，表示仪表处于输入状态c): 显示此符号表示仪表处于校准状态d)0 FS: 仪表在校准状态时显示，表示当前校准的零点或满点等e)RJ- ON :显示此符号，表示本仪表进行了冷端补偿操作（参看具体章节）f):显示此符号，表示电池将要用完，现在需要更换（参看具体章节）g)▲: 表示当前将要设定的输出位h)mV、 C、℉: 表示当前输出值的单位i):表示接通输出信号j)R、S、K、E、J、T、B、N: 表示热电偶（TC）的分度号三、仪表维护本节提供一些基本的维护步骤。

说明书内不包含的仪表修理、校准以及维护均应由有经验的人员进行。

有关本说明书未提到的维护步骤，请与本公司的授权服务中心联系。

（1）一般维护●定期用湿布及温和的清洁剂清理仪表的外壳，不要使用研磨剂及溶剂。

●如果长时间不用，应取出电池。

●插孔上的脏物或湿气能影响读数。

请遵循以下步骤清洁接线端口：（1）、关闭仪表电源并拆除所有的测试线。

（2）、清洁接线端口上的脏物。

（3）、用新的棉签沾酒精清理每个接线端口。

Thermocouple thermometersTK 61 – TK 62DEVICE DESCRIPTIONOK keyHold/min/max keySelection keyBacklight key On/Off/Esc key USER MANUAL➢Turn on the device by pressing “On/Off/Esc”.➢Put the probe(s) to the required location.The device displays the temperature measurement with the thermocouple type indicated below.If the thermometer used is the TK62 with two connected probes, the device displays the two measurements.➢Press “OK“ to display the delta T between the two measured temperatures.PERFORM A MEASUREMENTDuring a measurement:➢Press ”Hold/min/max”.“Hold” is displayed and the measurement is frozen.➢Press again “Hold/min/max”.The device displays the maximum value measured since the last questioning of the frozen channel at the top of the screen and the minimum value measured since the last questioning of the frozen channel at the bottom of the screen.For a TK 62 with two connected probes:The device displays the maximum value of the T1 probe measured since the last questioning of the frozen channel at the top of the screen and the minimum value of the T1 probe measured since the last questioning of the frozen channel at the bottom of the screen.➢Press again ”Hold/min/max”.The device displays the maximum value of the T2 probe measured since the last questioning of the frozen channel at the top of the screen and the minimum value of the T2 probe measured since the last questioning of the frozen channel at the bottom of the screen.➢Press again Hold/min/max.The device displays the maximum value of the delta T since the last questioning of the frozen channel at the top of the screen and the minimum value of the delta T since the last questioning of the frozen channel at the bottom of the screen.➢Press “On/Off/Esc” to return to the measurement display.HOLD THE MEASUREMENT, DISPLAY THE MAXIMUM AND MINIMUMSET THE DEVICESelect the thermocouple typeThe device is on and displays the measurement.➢Press ”Selection”.“PROBE” blinks on screen.➢Press “OK”.The thermocouple type currently used blinks on screen.➢Press “Selection” until the required thermocouple type appears: K, T, J or S. Press “OK” to confirm the selection.“PROBE” blinks on screen.➢Press ”On/Off/Esc” to return to the measurement display.N T a n g – T K 61-T K 62 – 01/06/17 – R C S (24) P ér i g u e u x 349 282 095 N o n -c o n t r a c t u a l d o c u m e n t – W e r e s e r v e t h e r i g h t t o m o d i f y t h e c h a r a c t e r i s t i c s o f o u r p r o d u c t s w i t h o u t p r i o r n o t i c e .The device is on.➢Press “Backlight” to activate the device backlight.➢Press again this key to deactivate the backlight.ACTIVATE THE BACKLIGHT➢Remove the front part at the back of the device.➢Change the old batteries by AAA LR03 1.5V batteries.➢Replace the frontREPLACE THE BATTERIESTo turn off the device:➢Carry out a long press on “On/Off/Esc”.TURN OFF THE DEVICESelect the temperature unitThe device is on and displays the measurement.➢Press “Selection” until “UNIT” blinks on screen. Press “OK”.The unit currently used blinks on screen.➢Press “Selection” until the required unit appears: °C or °F.➢Press “OK” to confirm the unit selection.“UNIT” blinks on screen.➢Press ”On/Off/Esc” to return to the measurement display.Activate or deactivate the keys beepThe device is on and displays the measurement.➢Press “Selection” until “BEEP” blinks on screen. Press “OK”.“OFF” or “ON” blinks on screen.➢Press “Selection” to activate the keys beep “ON” or deactivate it “OFF”.➢Press “OK” to confirm the selection.“BEEP” blinks on screen.➢Press ”On/Off/Esc” to return to the measurement display.Set the auto shut-offThe device is on and displays the measurement.➢Press “Selection” until “AUTO OFF” blinks on screen. Press “OK”.The time before the device auto shut-off blinks at the bottom of the screen.➢Press “Selection” until the required time before the device auto shut-off appears: 15, 30, 45, 60, 75, 90, 105, 120 minutes or OFF .➢Press “OK” to confirm the selection.“AUTO OFF” blinks on screen.➢Press ”On/Off/Esc” to return to the measurement display.Set the alarmThis function allows to activate a temperature alarm on channel 1 when the device reaches or exceeds a previously defined threshold. This threshold is between -200 and +1760°C according to the thermocouple type of the probe.The device is on and displays the measurement.➢Press “Selection” until “AL 1” blinks on screen.➢Press “OK”.The first digit blinks.➢Press “Selection” to select the value of the first digit according to the thermocouple type of the probe: -, 0, 1 or OFF .●If “Off” is selected, the alarm is deactivated. Press “OK” to confirm, “AL 1” blinks on screen.●If -, 0 or 1 is selected, press “OK”. The next digit blinks, press “Selection” to select its value then press “OK” to confirm. Perform the same procedure to select the value of the following digits (press “On/Off/Esc” to return to the previous digit). Press “OK” when the last digit is set, “AL 1” blinks on screen.➢Press ”On/Off/Esc” to return to the measurement display.Once returned to KIMO, required waste collection will be assured in the respect of the environment in accordance to 2002/96/CE guidelines relating to WEEESAFETY INSTRUCTIONSIn order to avoid any risk of a voltage on the surface of the element on which we want to perform a temperature measurement, the thermocouple(s) MUST NOT be under a voltage higher than 30 V alternating or 60 V direct voltage relating to earth.In order to avoid any damage on the device, the voltage between the two thermocouples MUST NOT be higher than 0.5 V.。

热电偶操作说明书一、简介热电偶是一种用于测量温度的设备，基于热电效应原理工作。

本操作说明书将详细介绍热电偶的组成部分、使用方法、注意事项以及维护保养等内容，以确保您正确、安全地操作热电偶。

二、组成部分热电偶由以下部分组成：1. 保护管：用于保护热电偶元件，通常由不锈钢、钨铼合金等材料制成。

2. 热电偶元件：由两种不同金属（如铜和铜镍合金）焊接而成，产生热电效应。

3. 连接头：连接热电偶和仪表，通常采用标准连接头，如K型、J 型等。

三、使用方法1. 确认热电偶类型：根据实际应用需求，选择适合的热电偶类型，如K型热电偶适用于-200°C 至 1250°C 温度范围。

2. 安装热电偶：将保护管固定在待测介质中，注意保护管应完全暴露在待测介质中，保证准确测量。

3. 连接仪表：将热电偶的连接头与仪表进行连接，保证连接牢固可靠。

4. 校准：在测量之前，根据具体设备的要求进行校准。

注意校准应在常温环境下进行，并根据仪表的指示调整。

四、注意事项1. 安全操作：使用热电偶时请注意防止热电偶过热，避免烫伤。

同时，注意避免与化学物质接触，以防腐蚀热电偶或影响测量准确性。

2. 温度限制：请确保热电偶工作温度在规定的范围内，超出范围可能会损坏热电偶或导致不准确的测量结果。

3. 避光干扰：热电偶遇到强光时可能产生干扰，请避免热电偶暴露在强光中，以保证测量准确性。

4. 清洁与维护：定期清洁热电偶以去除附着物，避免堵塞保护管；注意保持连接良好，以免影响测量信号。

五、故障与处理1. 信号异常：如果热电偶信号异常或不稳定，请检查连接部分是否松动，确认连接良好。

2. 测量不准确：如果测量结果偏离实际值，请检查热电偶是否受损或保护管是否被污染。

如需要更高精度测量，请进行校正或更换适合的热电偶。

3. 其他故障：如遇其他故障，请联系专业人员进行检修或更换。

六、免责声明在正常使用过程中，若因不正当操作或其他原因导致热电偶损坏或测量结果不准确，本产品概不负责。

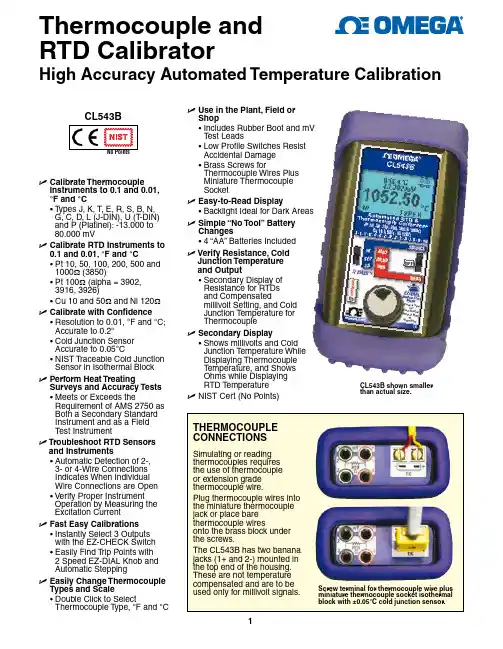

热电偶校验仪热电偶校验仪目录目录概述 (1)安全信息 (2)仪表使用说明 (3)一、显示器符号说明 (3)二、仪表按键和端口说明 (5)三、测量模式（IN）使用 (6)四、输出模式（OUT）使用 (7)五、0%值和100%值设定 (8)六、百分比输出模式（OUT%）使用 (9)七、USB通讯 (11)八、冷端补偿的环境温度设定 (14)九、自动关机时间设定 (14)十、背光及电源 (15)十一、技术指标 (16)一般规范 (17)维护 (18)附件 (19)热电偶校验仪概述概述本热电偶校验仪可作为工业温度仪表模拟和测量热电偶信号，可用于变送器、记录仪、显示器、控制器、报警器及数据采集计算机系统。

本校准仪可提供连续的输入和输出全部工业温度范围的热电偶信号。

主要功能和特点：1.测量和模拟热电偶输出可以自由选择是否加冷端补偿，而且冷端补偿的温度可自由设定。

2.仪表显示器分为主屏和副屏显示，在测量和模拟热电偶输出时，主屏显示温度，副屏显示对应热电偶温度下的毫伏值，此功能可方便用户查询热电偶分度表。

3.测量和输出毫伏精度高，分辨率0.001mV,精度为0.02%读数+5 ，对应的测量和模拟热电偶输出的温度精度高。

典型值为±0.5°C。

4.输出时有百分比输出模式，有+25%、-25%、0%、100%按键供客户使用，而且0%,100%的数值可由用户自由设定。

此功能可极大地提高用户大批量校准变送器、控制器等仪表的效率。

5.带有USB串口通讯功能，能跟上位机通讯，与仪表是电气隔离的，通讯协议是公开的，用户可根据此协议自由集成通讯环境。

6.采用二次注塑外壳，坚固美观。

热电偶校验仪安全信息安全信息·切勿在任何两端子之间或任何端子与接地端子之间施加30V以上的电压。

·不要在高温、高湿、易燃、易爆和强电磁场环境中存放或使用仪表。

·请勿随意改变仪表内部接线，以免损坏仪表和危及安全。

热电偶温度测量步骤说明书前言：热电偶是一种常用的温度测量设备，利用温度和电压的线性关系进行测量，广泛应用于工业生产和科学研究领域。

本说明书将详细介绍热电偶温度测量的步骤和操作要点，以帮助用户正确、准确地使用热电偶进行温度测量。

I. 器材准备在进行热电偶温度测量之前，首先要确保以下器材准备齐全：1. 热电偶：选择适合测量温度范围的热电偶，并检查其外观是否完好。

2. 测温仪表：使用符合要求的数字温度计或其他温度测量仪表，确保其稳定性和准确性。

3. 连接线：选用符合要求的热电偶连接线，连接端子牢固可靠。

II. 步骤说明1. 确定测量位置：根据实际需求，确定热电偶的测量位置。

注意选择位置避开可能影响测量准确性的因素，如辐射热源、振动源等。

2. 清洁准备：使用干净、柔软的布或纱布将测量位置进行清洁，确保无尘、无油污等污染物存在。

3. 连接热电偶：将热电偶的接头插入测量位置，确保插头与测量物体紧密接触。

注意避免弯曲或拉伸热电偶连接线，避免产生测量误差。

4. 连接测温仪表：将测温仪表的热电偶输入端与热电偶连接线的接线端子相连，确保接触良好。

5. 仪器校准：在进行真实温度测量之前，对测温仪表进行校准，确保其准确性。

可采用标准温度源进行对比校准，或根据仪表说明书进行校准操作。

6. 测量读数：打开测温仪表的电源，观察读数稳定后记录温度值。

注意及时记录读数，避免温度变化导致测量误差。

III. 注意事项1. 安全性：在进行热电偶温度测量时，要注意安全操作，避免触电、火灾等可能出现的危险情况。

2. 精度要求：根据实际需求，选择合适的热电偶和测温仪表，以满足精度要求。

注意不同型号的热电偶和仪表可能具有不同的测量误差范围。

3. 温度范围：在使用热电偶进行温度测量时，要注意选择适合的温度范围，避免超出热电偶的工作范围造成损坏。

4. 环境干扰：避免热电偶受到周围环境的干扰，如强磁场、电磁辐射等，以保证测量的准确性。

5. 维护保养：定期检查热电偶和测温仪表的状态，确保其正常工作。

热电偶测温仪使用说明书使用说明书一、产品简介热电偶测温仪是一种用于测量温度的专业仪器。

它采用热电偶原理，能够准确快速地测量物体的温度。

本使用说明书将详细介绍热电偶测温仪的使用方法和注意事项。

二、产品规格1. 测温范围：-200℃至1800℃2. 分辨率：0.1℃3. 精度：±0.5%+0.5℃4. 显示屏：LCD液晶显示屏5. 电源：9V电池6. 尺寸：150mm×70mm×30mm7. 重量：200g（含电池）三、使用方法1. 准备工作a. 打开热电偶测温仪的电池仓盖，安装好一节9V电池。

b. 将热电偶的测温探头插入待测物体中，确保接触牢固。

2. 打开仪器按下电源按钮，仪器即可开机。

在显示屏上可以看到当前环境温度的数值。

3. 进行测温a. 将热电偶探头插入待测物体中，确保握持牢固。

b. 仪器会自动读取温度数值，并在显示屏上即时显示。

c. 等待几秒钟，仪器将稳定显示最终的测温结果。

4. 温度单位切换本热电偶测温仪支持摄氏度（℃）和华氏度（℉）两种温度单位。

在测温过程中，按下温度单位切换按钮即可切换显示单位。

5. 关闭仪器长按电源按钮3秒以上，仪器即可关机。

如长时间不使用，请取出电池以节省电量。

四、注意事项1. 使用前，请仔细阅读本使用说明书，并按照说明进行正确操作。

2. 请勿将热电偶探头接触到液体或强酸碱等腐蚀性物质，以免损坏探头。

3. 仪器只能用于测量温度，不能用于其他用途。

4. 在测量过程中，避免将热电偶探头暴露在高温环境中，以免导致烫伤。

5. 请勿将仪器摔落或受到强烈震动，以免损坏仪器。

6. 仪器不防水，请避免在潮湿的环境中使用。

7. 如遇到仪器异常、误差较大等问题，请联系售后服务中心进行咨询和处理。

五、维护保养1. 请勿拆卸仪器外壳，以免损坏仪器或造成电池短路等危险。

2. 仪器应保存在干燥通风的地方，避免阳光直射。

3. 使用过程中，应注意避免碰撞和摩擦，以免造成损坏。

热电偶测温仪使用说明书1.引言2.仪器介绍3.使用方法3.1测温前准备确认热电偶测温仪和电池电量充足，保证仪器工作正常。

确认测温环境稳定，无外部干扰因素。

3.2测温操作步骤步骤1：将热电偶测温仪插入待测温物体表面，确保探头与物体紧密接触。

步骤2：打开显示仪器开关，此时仪器会进行自检，确认工作正常。

步骤3：根据需要，设置显示仪器的温度单位，常见的单位有摄氏度（℃）和华氏度（℉）。

步骤4：根据需要，设置显示仪器的测量范围。

显示仪器一般提供多种测量范围选择，根据待测温物体的温度范围进行设定。

步骤5：根据需要，设置显示仪器的数据记录功能。

一些高级热电偶测温仪具备数据记录功能，可以记录测量过程中的温度数据，方便后期分析和报告生成。

步骤6：读取温度数值。

显示仪器上的屏幕会显示当前的温度数值，可以实时读取。

4.注意事项4.1避免测量误差在测温过程中，需要注意以下几点，以避免测量误差：-预热：在实际测量之前，需要将热电偶探头预热，以确保探头温度与待测温物体接触表面温度达到平衡状态。

-避免干扰：在测量过程中，应尽量避免外界干扰因素的影响。

如将热电偶探头远离其他热源、电磁场等。

-避免接触应力：热电偶探头的使用寿命与接触应力有关，因此测量中应尽量避免剧烈冲击或扭曲。

4.2安全操作在使用热电偶测温仪过程中，需要注意以下安全事项：-避免触电：使用前，请确保电池安装正确，并注意使用环境的电压是否符合仪器要求。

-防止烫伤：热电偶探头在测量高温物体时，会产生高温，使用时应注意避免接触探头，以免烫伤。

-防止损坏：热电偶测温仪是精密仪器，请避免掉落或撞击，以免损坏。

5.定期维护为确保热电偶测温仪的正常工作和使用寿命，建议进行以下定期维护：-清洁：定期使用干净、柔软的布清洁热电偶测温仪表面和探头，不要使用化学溶剂或湿布。

-校正：定期校正热电偶测温仪，以确保其测量精度。

校正可依据相关温度标准设备进行。

6.故障排除如果热电偶测温仪出现故障或异常情况，应首先检查以下几点：-电池电量是否充足-电池是否安装正确-探头与物体接触是否良好-是否有外界干扰因素存在7.总结本说明书介绍了热电偶测温仪的使用方法、注意事项、定期维护和故障排除方法。

热电偶测温仪操作说明书一、引言热电偶测温仪是一种常用的温度测量工具，广泛应用于各种工业领域。

本操作说明书旨在为用户提供关于热电偶测温仪的详细操作指导，以确保正确、安全地使用该仪器。

二、仪器介绍1. 外观描述热电偶测温仪外观精致、紧凑，具有人性化设计的触摸屏。

屏幕清晰，操作界面直观易用。

仪器整体采用耐高温材料制造，具有较强的耐磨性和防护能力。

2. 技术参数- 测量范围: -200℃至2000℃- 分辨率: 0.1℃- 精确度: ±0.5%读数- 工作电源: 220V交流电源- 输出信号: 4-20mA- 通信接口: RS485接口3. 主要功能- 温度测量: 可以根据用户需要选择不同的热电偶型号进行温度测量。

- 显示与记录: 可以实时显示温度数据，并将数据存储在仪器内存中。

- 报警功能: 可以根据设定的上下限温度进行报警，提醒用户。

- 通信功能: 可以通过RS485接口与计算机或其他设备进行通信。

三、操作流程1. 准备工作- 将热电偶测温仪连接到稳定的220V交流电源，并确保电源正常。

- 检查热电偶连接线是否完好，并将其正确连接到测量目标。

- 打开热电偶测温仪的电源，待仪器启动完成后进入菜单界面。

2. 温度测量- 在菜单界面选择“温度测量”功能，进入测量界面。

- 根据所使用的热电偶型号选择对应的设置参数，如量程、补偿等。

按照提示进行设置。

- 将热电偶探头放置在待测区域，确保与测量目标接触良好。

- 仔细观察屏幕上显示的温度数值，确认测量结果。

- 如需连续测量，可以选择自动记录功能，将数据存储在仪器内存中。

3. 报警设置- 在菜单界面选择“报警设置”功能，进入报警界面。

- 根据实际需求设置上下限温度值，并选择是否开启报警功能。

- 确认设置完成后，返回主界面。

4. 数据通信- 如需将测量数据传输至计算机或其他设备，可以进行数据通信设置。

- 在菜单界面选择“通信设置”功能，进入通信界面。

- 根据实际需求选择通信接口类型、波特率等参数，并进行相应设置。

热电偶温度计的操作说明书一、引言感谢您选择使用热电偶温度计。

本操作说明书将详细介绍如何正确操作和维护热电偶温度计，以确保准确测量温度并延长设备使用寿命。

二、产品概述热电偶温度计是一种常用的温度测量设备，它利用温度变化引起的电动势来测量物体的温度。

热电偶温度计由两种不同金属线组成，它们通过焊接或压接的方式连接在一起，形成一个回路。

三、安全注意事项1. 使用前，请仔细阅读本操作说明书，并确保您具备必要的操作知识和技能。

2. 在操作热电偶温度计之前，请戴上适当的防护手套和眼镜。

3. 确保设备连接正确、牢固，避免造成短路或其他意外情况。

四、设备准备1. 检查热电偶温度计的外观是否完好，如有损坏或异常，请勿使用。

2. 检查连接线是否连接紧固并无松动。

3. 确保测量环境符合要求，避免有可能干扰温度测量结果的干扰源。

五、操作步骤1. 将热电偶温度计的探头放置于待测物体上，并确保探头与待测物体充分接触。

2. 将热电偶温度计的连接线插入温度显示仪器中。

3. 打开温度显示仪器，并确保其与热电偶温度计的连接稳定。

4. 确认温度显示仪器的设置值是否符合实际需求，如需调整，请按照温度显示仪器的说明书进行操作。

5. 等待一段时间，直到温度显示仪器显示出稳定的温度数值。

六、读数和记录1. 当温度显示仪器显示出稳定的温度数值后，记录下该数值。

2. 如果需要多次测量，请确保每次测量的条件相同，并记录下每次的温度数值，以便后续分析和比较。

七、维护保养1. 定期检查热电偶温度计的外观是否有损坏或异常。

2. 温度显示仪器需要定期校准和维护，根据温度显示仪器的说明书进行操作。

3. 不要将热电偶温度计暴露在过高温度或强酸碱环境中，以避免对设备造成损坏。

八、故障排除1. 如果热电偶温度计的温度显示异常或不稳定，请检查设备的连接是否正常，并确保探头与待测物体充分接触。

2. 如果仍然无法解决问题，请参考温度显示仪器的说明书进行故障排查或联系售后服务人员。

WZP WZC型热电偶使用说明书河南思达自动化仪表有限公司一、 概述工业用装配式热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。

它可以直接测量各种生产过程中从0℃～1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。

根据国家规定，我公司生产符合国家行业标准JB/T9238的镍铬——镍硅、镍铬——铜镍、铂铑30——铂6、铂铑10——铂四大类装配式、统一设计型热电偶。

二、 主要技术指标及型号规格主要技术指标及型号规格请参见我公司编制的产品样本。

三、 参比端（自由端）温度补偿热电偶的温度与热电动势（毫伏）关系曲线是在参比端温度为0℃时分度的。

但实际应用时，由于热电偶测量端（工作端）和参比端（自由端）离得很近，同时，由于参比端暴露在空间，受到周围介质温度波动的影响，所以它的温度不会保持在0℃不变，因而引起测量误差。

为了消除这些误差，可采取以下各种方法加以补偿修正。

1．参比端温度校正法2．参比端恒温法3．补偿导线法4．补偿电桥法在上述四种方法中，补偿导线是最基本的，它常被单独地或和其它方法配合使用。

具体使用方法可参阅相关专业书籍。

四、 安装与使用1．热电偶选择：① 根据测量的范围和对象，选择适当的热电偶及热电偶保护套管材料和规格。

② 根据测量氛围选择。

热电偶能在氧化性介质中稳定地工作，在还原性介质中工作时，性能就要差一些，特别是铂铑30——铂6和铂铑10——铂热电偶，将会大大改变本身的热电动势，并且很快就会变质损坏。

③ 如果热电偶系在特殊的介质中使用时，应选用与其适应的合适的结构及保护套管。

2．安装条件选择：热电偶的安装地点，应避免装在炉门旁边和加热物体距离过近以及具有强磁场之处，热电偶的接线盒不可碰到被测介质的容器壁。

热电偶参比端（接线盒处）的温度一般不应超过100℃，并尽量保持其稳定不变。

热电偶的插入深度可按实际需要决定，但浸入被测介质中的长度，一般最少不小于热电偶保护套外径的8～10倍。

®714Thermocouple CalibratorInstruction SheetIntroductionThe Fluke 714 Thermocouple Calibrator is a precise source and measurement tool for calibrating thermocouple instruments. The calibrator sources or measures in units of °C, °F, or mV, through a thermocouple minijack.Your calibrator is supplied with a Flex-Stand ™ holster, aninstalled 9 V alkaline battery, and this instruction sheet. Sets of thermocouple miniplugs are available from Fluke. (Accessories Fluke-700TC1 and Fluke-700TC2 TC Miniplug Kits.)If the calibrator is damaged or something is missing, contact the place of purchase immediately. Contact your Fluke distributor for information about accessories. To order replacement parts or spares, see “Replacement Parts.”The following tables list the thermocouple types supported by the calibrator, the standards and scales used for each type, thethermocouple properties, and calibrator resolution. Full calibrator specifications are listed at the end of this instruction sheet.NoteSince mV input and output units are available, you can use the calibrator for any thermocouple type by making manual calculations or referring to tables.PN 650306 July 1997 Rev. 1, 10/97©1997 Fluke Corporation. All rights reserved. Printed in U.S.A.All product names are trademarks of their respective companies.1.888.475.5235*********************Fluke -Direct.comThermocouple Standards and Scales Thermocouple Type Standard Scale J, K, T, E, R, S, B NIST 175ITS-90 L (J-DIN), U (T-DIN)DIN 43710IPTS-68Thermocouple PropertiesThermocoupleType TemperatureRangesDisplay ResolutionJ-200 to 1200°C,-328 to 2192°F0.1°C or °FK-200 to 1370°C-328 to 2498°F0.1°C or °FT-200 to 400°C-328 to 752°F0.1°C or °FE-200 to 950°C-328 to 1742°F0.1°C or °FR-20 to 1750°C-4 to 3182°F1°C or °FS-20 to 1750°C-4 to 3182°F1°C or °FB600 to 1800°C1112 to 3272°F1°C or °FL-200 to 900°C-328 to 1652°F0.1°C or °FU-200 to 600°C-328 to 1112°F0.1°C or °F1.888.475.5235 *********************Millivolt Range and ResolutionMode Range Display ResolutionmV-10 to 75 mV0.01 mVExplanation of International SymbolsThe following symbols are used on the calibrator or in thisinstruction sheet. The table below explains their meaning.International SymbolsSymbol MeaningJ Earth groundI FuseM BatteryW Refer to this instruction sheet for information aboutthis feature.T Double insulatedConforms to relevant Canadian StandardsAssociation directives.P Conforms to European Union directives*********************1.888.475.5235Safety InformationW WarningTo avoid possible electric shock or personal injury:•Never apply more than 30 V between the TCterminals, or between either TC terminal andearth ground.•Make sure the battery door is closed andlatched before you operate the calibrator.•Remove an attached thermocouple miniplugfrom the calibrator before you open the batterydoor.•Do not operate the calibrator if it is damaged.•Do not operate the calibrator around explosivegas, vapor, or dust.When servicing the calibrator, use only specified replacementparts.Turning the Calibrator OnPress the green O pushbutton to turn the calibrator on and off.*********************1.888.475.5235Measuring a Thermocouple*********************1.888.475.5235Simulating a Thermocouple*********************1.888.475.5235MaintenanceFor maintenance procedures not described in this sheet, contacta Fluke Service Center.In Case of Difficulty•Check the battery and thermocouple test wiring. Replace as necessary.•Review this sheet to make sure you are using the calibrator correctly.If the calibrator needs repair, contact a Fluke Service Center. Ifthe calibrator is under warranty, see the warranty statement forterms. If the warranty has lapsed, the calibrator will be repairedand returned for a fixed fee. Contact a Fluke Service Center forinformation and price.CleaningPeriodically wipe the case with a damp cloth and detergent; donot use abrasives or solvents.CalibrationCalibrate your calibrator once a year to ensure that it performsaccording to its specifications. A calibration manual is available(PN 686540). Call 1-800-526-4731 from the USA and Canada. Inother countries, contact a Fluke Service Center.Replacing the BatteryWhen the M symbol appears on the display, replace thebattery with a 9 V alkaline battery.*********************1.888.475.5235it07f.eps Replacing the Fuse! WarningTo avoid personal injury or damage to thecalibrator, use only a 0.125A 250V fast fuse,Littelfuse® 2AG.Fuse F1 is probably blown if in the input mode, the calibratoralways reads OL, even with a thermocouple connected.*********************1.888.475.5235Replace the fuse as follows:1. Remove the test leads and turn the calibrator off.2. Remove the battery door.3. Remove the three Phillips-head screws from the casebottom and turn the case over.4. Gently lift the top cover from the end nearest the input/outputterminals until it unsnaps from the bottom cover.5. Replace the fuse with a 0.125 A 250 V fast fuse, Littelfuse®2AG.6. Fit the top and bottom covers together, engaging the twosnaps. Make sure that the gasket is properly seated.Reinstall the three screws.7. Replace the battery door.*********************1.888.475.5235ke03f.eps1.888.475.5235*********************Replacement Parts and AccessoriesReplacement PartsItem Description PN orQty.Modelno.BT19V battery, ANSI/NEDA 1604A or6144871IEC 6LR61CG81Y Holster, Yellow CG81Y1! F1Fuse, 125 mA, 250V fast6865271MP85Case top6202341MP86Case bottom6201681H2, 3, 4Case screw8322463MP89, 90Non-skid foot8244662MP92Battery door6199471H5, 6Battery door fasteners9486092S1Keypad6870761−714 Instruction Sheet5603061−71X Series Calibration Manual686540Option*********************1.888.475.5235H5, 6HolsterInstruction Sheetke04c.eps1.888.475.5235*********************Fluke -Direct .comSpecificationsSpecifications are based on a one year calibration cycle andapply for ambient temperature from +18°C to +28°C unlessstated otherwise. “Counts” means number of increments ordecrements of the least significant digit.Temperature Measure and Thermocouple SimulateTC Type Resolution Error ReferenceJunctionError J, K, T, E, L, U0.1°C or °F±(0.3°C + 10 µV)±0.2°CB, R, S1°C or °F±(0.3°C + 10 µV)±0.2°CMaximum input voltage: 30 VMillivolt Measure and SourceRange Resolution Accuracy-10 mV to 75 mV0.01 mV±(0.025% + 1 count)Maximum input voltage: 30 V*********************1.888.475.5235General SpecificationsMaximum voltage applied between any terminal and earthground or between any two terminals: 30 VStorage temperature: -40°C to 60°COperating temperature: -10°C to 55°COperating altitude: 3000 meters maximumTemperature coefficient: 0.05 x specified accuracy per °C fortemperature ranges -10°C to 18°C and 28°C to 55°CRelative humidity: 95% up to 30°C, 75% up to 40°C, 45% up to50°C, and 35% up to 55°CVibration: Random 2 g, 5 Hz to 500 HzShock: 1 meter drop testSafety: Certified as compliant to CAN/CSA C22.2 No.1010.1:1992. Complies with ANSI/ISA S82.01-1994.Power requirements: Single 9 V battery (ANSI/NEDA 1604A orIEC 6LR61)Size: 32 mm H x 87 mm W x 187 mm L (1.25 in H x 3.41 in W x7.35 in L);With holster and Flex-Stand: 52 mm H x 98 mm W x 201 mm L(2.06 in H x 3.86 in W x 7.93 in L)Weight: 332 g (11.7 oz);With holster and Flex-Stand: 584 g (20.6 oz)*********************1.888.475.5235How to Contact FlukeTo order accessories, receive operating assistance, or get thelocation of the nearest Fluke distributor or Service Center, call:1-800-44FLUKE (1-800-443-5853) in U.S.A. and Canada+31-402-678-200 in Europe+1-425-356-5500 from other countriesAddress correspondence to:Fluke Corporation Fluke Europe B.V.P.O. Box 9090,P.O. Box 1186,Everett, WA 98206-9090 5602 BD EindhovenU.S.A.The NetherlandsVisit us on the World Wide Web at: LIMITED WARRANTY & LIMITATION OF LIABILITYThis Fluke product will be free from defects in material and workmanshipfor three years from the date of purchase. This warranty does not coverfuses, disposable batteries or damage from accident, neglect, misuse orabnormal conditions of operation or handling. Resellers are notauthorized to extend any other warranty on Fluke’s behalf. To obtainservice during the warranty period, send your defective calibrator to thenearest Fluke Authorized Service Center with a description of theproblem.THIS WARRANTY IS YOUR ONLY REMEDY. NO OTHERWARRANTIES, SUCH AS FITNESS FOR A PARTICULAR PURPOSE,ARE EXPRESSED OR IMPLIED. FLUKE IS NOT LIABLE FOR ANYSPECIAL, INDIRECT, INCIDENTAL OR CONSEQUENTIAL DAMAGESOR LOSSES, ARISING FROM ANY CAUSE OR THEORY. Since somestates or countries do not allow the exclusion or limitation of an impliedwarranty or of incidental or consequential damages, this limitation ofliability may not apply to you.*********************1.888.475.5235。

热电偶操作方法说明书1. 简介热电偶是一种常用的温度测量仪表，其原理是基于热电效应。

本说明书将详细介绍热电偶的操作方法，帮助您正确、安全地使用热电偶进行温度测量。

2. 适用范围热电偶适用于各种工况条件下的温度测量，如工业过程控制、实验室研究、热处理等领域。

3. 热电偶构成热电偶包含两个不同材料组成的导线，通常为一根负极性的金属导线（如铜、铜镍合金）和一根正极性的热电偶敏感元件导线（如铬铝合金、镍铝合金）。

两根导线接触处形成的电势差与温度成正比。

4. 操作步骤4.1 准备工作在使用热电偶前，请确保：- 确认热电偶型号和规格是否满足测量需求；- 检查热电偶是否完好，无损坏或断裂。

4.2 连接热电偶将热电偶的负极性导线（通常为铜色）连接至测量仪表的负极接口，将正极性导线（通常为红色）连接至测量仪表的正极接口。

注意保持导线接头稳固，防止松动。

4.3 定位热电偶将热电偶插入待测介质中，确保热电偶敏感元件所在位置与待测部位接触良好。

4.4 测量温度打开测量仪表，并根据仪表的操作指南进行操作，读取热电偶所测量的温度数值。

根据需要，可以使用校准装置对热电偶进行校准，以提高测量精度。

5. 注意事项在操作热电偶时，请注意以下事项：- 避免热电偶与化学物质接触，以免损坏热电偶；- 当热电偶与高温环境接触时，应戴好防护手套，以免烫伤；- 在使用过程中，定期检查热电偶的连接状态，确保导线无松动或腐蚀；- 避免将热电偶弯曲过度，以免导线损坏。

6. 维护与保养- 定期清洁热电偶的外部表面，避免积存灰尘或杂质影响测量精度；- 如发现热电偶敏感元件出现损坏或断裂，请及时更换，以确保测量的准确性。

请仔细阅读以上热电偶操作方法说明书，并按照指南正确操作热电偶。

如有任何问题或疑问，请咨询厂家或专业人士。

祝您使用愉快！。

热电偶校验仿真仪安全操作及保养规程前言热电偶校验仿真仪是用于测量热电偶温度传感器输出电压信号的设备。

在使用热电偶校验仿真仪时，必须严格按照安全操作规程进行操作，以确保操作人员的人身安全和设备的正常运行。

本文档将介绍热电偶校验仿真仪的安全操作规程及保养规程，以帮助操作人员更好地使用该设备，并确保其长久运行。

一、安全操作规程1.操作人员应该了解热电偶校验仿真仪的工作原理和基本操作流程，以便正确使用该设备。

2.在使用热电偶校验仿真仪前，应先查看设备是否正常，有无损坏情况。

同时，检查设备与电源连接是否正确稳定，如有异常情况应及时纠正。

3.操作人员应站立或坐在设备旁使用，避免在设备使用过程中离开操作区域。

4.在使用热电偶校验仿真仪时，应注意设备与周围环境的距离，以防止其他物体的影响。

5.操作者应确保热电偶校验仿真仪上的开关、旋钮等部位在使用前处于关闭状态，并在使用后关闭，确保设备的正常使用。

6.必须使用适配器或电源滤波器等设备来保护热电偶校验仿真仪，以免电源不稳定或突然断电导致设备损坏。

7.操作过程中，应使用安全电压，严禁在设备上接触裸线、尖锐金属等物品，以免触电或损伤设备。

8.在设备使用过程中，如发现设备异常或热感偶划痕、变形等情况，应立即停止使用，并通知管理员或经销商寻求技术支持。

二、保养规程1.热电偶校验仿真仪应置于干燥通风处，避免日晒、潮湿等环境影响。

2.在使用热电偶校验仿真仪前，应先清洁设备表面和测量棒等部件，以保证仪表表面清洁，不影响测量精度。

3.定期检查测量棒和探头是否存在变形、损坏、刮花等情况，若出现问题，则需要及时更换探头和测量棒。

4.定期检查热电偶校验仿真仪是否有损坏、老化等情况，如有问题，则需要及时修理或更换设备。

5.在保管和移动热电偶校验仿真仪时，要注意轻拿轻放，避免磕碰、重压等情况发生。

6.热电偶校验仿真仪必须经过合适的维保和检测，避免设备质量问题，以确保其安全运行。

结论通过本文档的介绍，大家应该已经了解了热电偶校验仿真仪的安全操作规程和保养规程，了解热电偶校验仿真仪的使用方法和正确保养方法，保证热电偶校验仿真仪的正确使用和持续稳定运行。

多功能热电偶(Tc)＋毫伏（mv）信号指示仪/校验器基本操作过程：1、按ON键，开机状态。

2、按SELECT键＋（IN/OUT）或FAST键设定补偿和非补偿状态。

3、按SELECT键进行测量或模拟参数选择。

4、按▽或△键，选择J、K、S、E…F .12种分度号和mV。

5、按ENTER键，本机进入工作状态。

6、按IN/OUT键，选择测量或模拟（如显示IN；直接将外部信号读出。

如显示OUT，直接可将需要的温度值输出）。

7、按▽或△键，可进行输出数据修正（如需快速输出，同时按FAST加▽或△键结果会迅速将数据输出）。

8、按SHIFT加0－1－2键能记忆60个任何数据。

9、按OFF键，现场操作完毕。

功能：可测量和发送热电偶或mV信号用于温度计、变送器、记录仪、显示器、控制仪、报警仪的数据采集和计算机系统等。

它具有60个记忆数据，输出接口内部自动温度补偿，电路保护，平均值采集、递升等优越功能。

操作与应用操作方式设定1、输入/输出功能选择按IN/OUT选择输入输出即IN或OUT.用▽或△键改变输出数值，按FAST+△或FAST+▽可快速改变。

2、参数或传感器选择按ON，在按SELECT获得上述显示，按▽或△键选择与要选择所需参数或传感器，按左右移动键←或→选择在按ENTER存储。

3、℃/℉选择。

3、小数点位置。

4、国际温度标准选择。

空表示：IPS68→International Practical Temperouture Scale og 196890表示：ITS90→the old the new Intrmational Temperature Scale of 1990通过按SHIFT+FAST转换。

5、RJ模式选择。

此仪器可进行内部自动冷端（RJ）补偿或从（－50∽100℃）的remrte编程。

要改变此补偿功能（RJ），按SELECT键，进入参数菜单选择。

按（IN/OUT）键，显示RJ补偿。

按FAST,将由内部转变为外部（列如0℃），在按ENTER 推出并确认。
