60kw东风康明斯柴油发电机组技术参数
机组型号YZ60C生产厂家翼中动力
常用功率（kw）60备用功率（kw）70
额定输出电流（A）108 频率（Hz）50
输出电压（V）400/230转速（rpm）1500
213
功率因数COSΦ=0.8（滞后）机组燃油耗
(g/Kw*h)
相数/线数三相四线噪声（LP7m）95db
外型尺寸（mm）1900*900*1400重量（kg）1040
柴油机品牌东风康明斯发动机有限公司
型号4BTA3.9-G11 冷却启动强制水冷循
中冷方式水中冷启动方式24V直流电启动进气方式涡轮增压、水空中冷气缸数 4
汽缸总排量（L） 3.9供油方式直喷
气缸排列方式直列燃油型号国产0#轻柴油调速方式电子调速机油型号WD/40。
100kw东风康明斯柴油发电机组技术参数
机组型号YZ100C生产厂家翼中动力
常用功率（kw）100备用功率（kw）120
额定输出电流（A）216 频率（Hz）50
输出电压（V）400/230转速（rpm）1500
功率因数COSΦ=0.8（滞后）机组燃油耗(g/Kw*h)216
相数/线数三相四线噪声（LP7m）95db
外型尺寸（mm）2200*840*1350重量（kg）1260
柴油机品牌东风康明斯发动机有限公司
型号6BTAA5.9-G2 冷却启动强制水冷循
中冷方式水中冷启动方式24V直流电启动进气方式涡轮增压气缸数 6
汽缸总排量（L） 5.9供油方式直喷
气缸排列方式直列燃油型号国产0#轻柴油调速方式电子调速机油型号WD/40
缸径×行程（mm）102*120压缩比17.3:1。
120kw东风康明斯柴油发电机组技术参数
机组型号YZ120C生产厂家翼中动力
常用功率（kw）120备用功率（kw）140
额定输出电流（A）216 频率（Hz）50
输出电压（V）400/230转速（rpm）1500
功率因数COSΦ=0.8（滞后）机组燃油耗(g/Kw*h)216
相数/线数三相四线噪声（LP7m）95db
外型尺寸（mm）2350*1000*1400重量（kg）1260
柴油机品牌东风康明斯发动机有限公司
型号6BTAA5.9-G12 冷却启动强制水冷循
中冷方式水中冷启动方式24V直流电启动进气方式涡轮增压&空空中冷气缸数 6
汽缸总排量（L） 5.9供油方式直喷
气缸排列方式直列燃油型号国产0#轻柴油调速方式电子调速机油型号WD/40
缸径×行程（mm）102*120压缩比17.3:1。

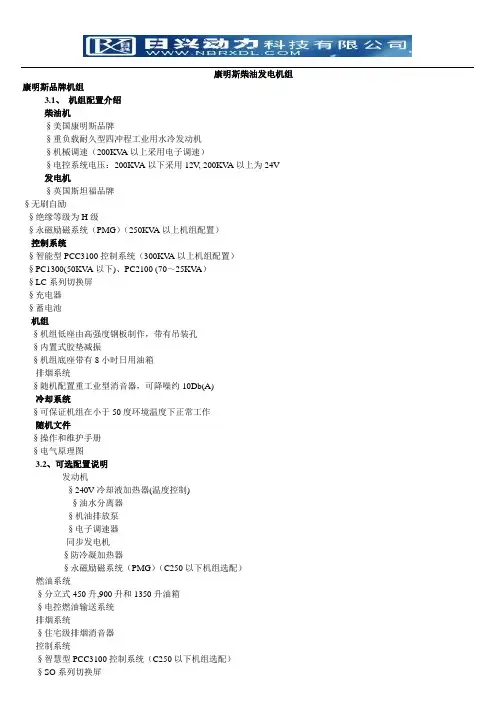

康明斯柴油发电机组康明斯品牌机组3.1、机组配置介绍柴油机§美国康明斯品牌§重负载耐久型四冲程工业用水冷发动机§机械调速（200KV A以上采用电子调速）§电控系统电压：200KVA以下采用12V, 200KV A以上为24V发电机§英国斯坦福品牌§无刷自励§绝缘等级为H级§永磁励磁系统（PMG）（250KV A以上机组配置）控制系统§智能型PCC3100控制系统（300KV A以上机组配置）§PC1300(50KV A以下)、PC2100 (70～25KV A）§LC系列切换屏§充电器§蓄电池机组§机组低座由高强度钢板制作，带有吊装孔§内置式胶垫减振§机组底座带有8小时日用油箱排烟系统§随机配置重工业型消音器，可降噪约10Db(A)冷却系统§可保证机组在小于50度环境温度下正常工作随机文件§操作和维护手册§电气原理图3.2、可选配置说明发动机§240V冷却液加热器(温度控制)§油水分离器§机油排放泵§电子调速器同步发电机§防冷凝加热器§永磁励磁系统（PMG）（C250以下机组选配）燃油系统§分立式450升,900升和1350升油箱§电控燃油输送系统排烟系统§住宅级排烟消音器控制系统§智慧型PCC3100控制系统（C250以下机组选配）§SO系列切换屏§MC系列并车屏其它选件§工具箱⑴全新概念的PCC数码控制屏◆以微处理器为核心◆调压、调速、控制及保护系统集成一体化◆极佳的瞬态反应及静态性能◆能一次承担全负载投入，电压频率快速恢复正常◆胜任电信、医疗等系统之非线性负载◆康明斯电力系统发电机组独有⑵自动切换柜：完成市电与发电、发电与发电之间的切换。
柴油发电机组项目技术协议甲方：乙方：天汽集团美亚汽车制造（以下简称甲方）委托明辉机电(以下简称乙方)提供柴油发电机组及指导安装调试项目。
经双方协商，为明确双方的义务与责任，特制订以下技术协议，此协议作为合同的附件与合同具有同等法律效力。
一、供货及指导安装调试等围本项目包括柴油发电机组设备制造、运输、指导安装、调试工程。
1、设备名称：柴油发电机组2、型号及数量（表一）：（1）表一：3、安装调试设备安装尺寸、外形尺寸、颜色、重量及吊装情况，乙方制造、指导施工前，必须经甲方指定，或通过甲方确认，经甲方认可后方可制造、指导施工。
乙方负责设备在项目现场的指导安装、调试和试运行，直至获得技术监督部门的检验合格证书。
二、技术要求及使用性能参数要求1、性能参数汇总（表二）表二：柴油发电机组主要性能参数表注记：柴油发电机组的设计、制造及有关试验和检验方法应该符合国家有关规和标准，还应该保证使用标准应是最新版本。
2、满足的标准及要求设备制造及安装调试除满足招标文件技术要求，还应符合以下要求：1)国家标准及行业标准和规定；2)投标文件中相关承诺；3)答疑文件，补充文件等相关条款。
3、乙方承诺，（1）系统在正常使用条件下正确使用，使用寿命不少于30年。
（2）噪音和排放标准保证市环保验收通过。
（3）质保期为2年或设备正常运行1000小时，质保期易损件包含在。
（4）控制系统带有联网扩展接口，在甲方需要的情况下可以增加相应的功能模块实现联网功能。
三关键部件的选材（表三）：表三。
1：柴油发电机组关键零部件一览表备注：以上是柴油发电机组组成的主要零部件。
四、备品、备件、易损件清单报价（表四）表四：备品、备件、易损件清单报价备注：以上备件是一套机组更换一次易损件清单及报价，不随机组一起提供（甲方另外购买除外），价格不含在总价中。
五、随机资料清单（表五）表五：随机资料清单六、制造及安装调试计划(表六)表六：制造及安装调试计划表七、培训（表七）表七：培训计划表八、售后服务承诺我司对产品的售后服务非常重视，“以质量保信誉，凭服务立口碑”是我们一直坚持的宗旨，竭尽所能为客户提供最完善的售后服务是我们努力的目标。
20kw康明斯柴油发电机组技术参数
机组型号YZ20C生产厂家翼中动力
常用功率（kw）20备用功率（kw）27
额定输出电流（A）36 频率（Hz）50
输出电压（V）400/230转速（rpm）1500
功率因数COSΦ=0.8（滞后）机组燃油耗(g/Kw*h)245
相数/线数三相四线噪声（LP7m）95db
外型尺寸（mm）1600*600*1200重量（kg）700
柴油机品牌东风康明斯发动机有限公司
型号4B3.9-G1 冷却启动强制水冷循
中冷方式水中冷启动方式12V直流电启动进气方式自然吸气气缸数 4
汽缸总排量（L） 3.9供油方式直喷
气缸排列方式直列燃油型号国产0#轻柴油调速方式机械调速机油型号WD/40
缸径×行程（mm）102*120压缩比16.5:1。
250kw东风康明斯柴油发电机组技术参数
机组型号YZ250C生产厂家翼中动力
常用功率（kw）250备用功率（kw）292
额定输出电流（A）450 频率（Hz）50
输出电压（V）400/230转速（rpm）1500
功率因数COSΦ=0.8（滞后）机组燃油耗(g/Kw*h)193
相数/线数三相四线噪声（LP7m）95db
外型尺寸（mm）2800*1000*1500重量（kg）2000
柴油机品牌东风康明斯发动机有限公司
型号QSM11-G2 冷却启动强制水冷循环中冷方式水中冷启动方式24V直流电启动进气方式增压中冷气缸数 6
汽缸总排量（L）10.8供油方式电喷
气缸排列方式直列燃油型号国产0#轻柴油调速方式电子调速机油型号WD/40
缸径×行程（mm）125*147压缩比16.3:1。
200kw东风康明斯柴油发电机组技术参数
机组型号YZ200C生产厂家翼中动力
常用功率（kw）200备用功率（kw）220
额定输出电流（A）360 频率（Hz）50
输出电压（V）400/230转速（rpm）1500
功率因数COSΦ=0.8（滞后）机组燃油耗(g/Kw*h)197
相数/线数三相四线噪声（LP7m）95db
外型尺寸（mm）2600*970*1400重量（kg）1700
柴油机品牌东风康明斯发动机有限公司
型号6LTAA8.9-G2 冷却启动强制水冷循环中冷方式水中冷启动方式24V直流电启动进气方式涡轮增压&空空中冷气缸数 6
汽缸总排量（L）8.9供油方式直喷
气缸排列方式直列燃油型号国产0#轻柴油调速方式电子调速机油型号WD/40
缸径×行程（mm）114*145压缩比16.6:1。
康明斯柴油发电机组技术规范书1 技术规范1. 总则1.1本设备技术规范书适用于****期工程2×600MW国产超临界燃煤机组工程的柴油发电机组,它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 买方在本技术规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本技术规范书和所列标准要求的高质量产品及其相应服务。
1.3 卖方如对本技术规范书有偏差(无论多少或微小)都必须清楚地表示在本技术规范书的附件13“差异表”中。
否则买方将认为卖方完全接受和同意本技术规范书的要求。
1.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。
1.6 本设备规范书未尽事宜，由买卖双方协商确定。
2 工程概况参见商务部分3 设计和运行条件3.1 系统概况和相关设备每台机组设置一台柴油发电机作为本单元机组的应急保安电源，与柴油发电机组配套的附属设备应包括控制、保护等设备。
3.2 工程主要原始资料3.2.1气象资料气压历年平均大气压力: 1013.3 hpa气温历年平均气温 15.5?极端最高气温 41.2?极端最低气温 -22.2?历年平均最高气温 20.4?历年平均最低气温 11.4?最热月(7月)平均最高气温 32.5?- 1 -最冷月(1月)平均最低气温 6.3?湿度历年平均水汽压 14.9 hpa历年最大水汽压 40.2 hpa历年最小水汽压 0 hpa历年平均相对湿度 72%历年最小相对湿度 2%耐地震能力地面水平加速度: 0.2g。
地面垂直加速度: 0.1g。
正弦共振三周波，安全系数1.67以上。
历年平均大风日数 7.5 d历年平均雷暴日数 26.6 d历年平均降水日数 105.9 d历年平均雾日数 17.3 d历年最大积雪深度 35 cm历年最大冻土深度 13 cm地面平均温度 17.5?地面最高温度 79.8?地面最低温度 -23.6? (9)海拔高度:不超过1000m。
东风康明斯100KW柴油发电机组
机组标准配置（国标GB/T2820标准执行生产）
●发动机:东风康明斯6BTA5.9-G2机型，干式空气滤清器、燃油滤清器、机油滤清器。
油水分离器、机油排污阀。
●发电机：“国海”单轴承发电机，IP23防护等级，H级绝缘，H级温升，接地标志，塑壳断路器。
●控制系统：采用众智、深海、捷克科迈等品牌LCD智能控制器。
●蓄电池：24V免维护电瓶、电瓶连接线，连接线防护罩、固定螺栓、电瓶开关、24V直流充电发电机。
●散热器:维创，满足环境温度40℃正常使用。
皮带驱动风扇冷却，自带风扇安全防护罩。
●机组：排气避震波纹管、工业型消音器、弯管、法兰、石棉垫、连接螺栓。
●资料：说明书、零部件手册、保修卡、合格证、出厂检验报告、装箱清单。
●
我公司产品均提供7*24小时保修服务，新机保修期为机组调试验收合格后的12个月或累计运行1000小时；以先到期为准。
机组性能指标
机组外形尺寸、重量
东风康明斯100KW发电机组技术参数。
500KW柴油发电机组技术参数
一、发电机组主要参数
机组型号：500GF
常用功率：500KW
额定电压：400V
额定电流：902A
额定频率：50Hz
额定功率因素：COS=0.8（滞后）
稳态电压调整率：≤1%
瞬态电压调整率：-15%~ +20%
电压稳定时间：≤1.5sec
电压波动率：≤1.0%
稳态频率调整率：≤3%
瞬态频率调整率：≤±10%
频率稳定时间：3sec
频率波动率：≤1%
满载燃油耗量：200g/kw/h
外形尺寸（mm）：3650*1570*1952
重量：4500KG
1、柴油机主要参数
品牌：康明斯
产地：重庆
柴油机型号：KTA19-G3
类型：四冲程，废气涡轮增压，直接喷射压燃式
气缸数：6缸
冷却方式：水冷
排列型式：直列
转速：1500r/min
启动方式：DC24V
2、发电机主要参数
发电机品牌：英格
产地：无锡
发电机型号：EG-500KW
类型：无刷（A VR自动调压）
相数接法：三相四线
绝缘等级：H级
二、机组组成部分
1）柴油机
2）发电机
3）控制屏
三、控制屏
该控制屏为普通一体式控制屏。
并带有电压、电流、频率、水温、油压显示，柴油机具有高水温、低油压、超速、停机保护等功能。
四、随机附件：
波纹管、弯管、消声器、电瓶及连接线、减震垫、资料各壹套。
