钢筋直螺纹连接施工工艺

钢筋直螺纹连接施工方案钢筋直螺纹连接施工方案钢筋直螺纹连接施工是钢筋连接中常用的一种方式，可以实现钢筋的牢固连接，提高混凝土结构的安全性和稳定性。

下面将从施工工艺、施工步骤等方面进行具体的分析和解读。

一、施工工艺：1.预处理：对连接端的钢筋进行清理和修剪，去除表面的污物和锈蚀，确保钢筋表面光洁。

2.制作螺纹：使用螺纹切割机对钢筋连接端进行螺纹加工，确保螺纹的准确度和一致性。

3.涂抹润滑剂：在螺纹连接端涂抹螺纹润滑剂，减少螺纹之间的摩擦，方便螺纹的插入和连接。

4.连接螺纹：将有螺纹的钢筋插入到另一根钢筋的螺纹孔中，旋转钢筋使其螺纹紧密结合。

二、施工步骤：1.准备工作：准备好所需的工具和材料，包括螺纹切割机、刷子、润滑剂等。

2.测量和标记：根据设计要求，对钢筋进行测量和标记，确定连接的位置和长度。

3.清理钢筋：使用刷子和清洁剂对钢筋进行清洁，去除表面的污物和锈蚀，保证连接的牢固度。

4.切割螺纹：使用螺纹切割机对钢筋连接端进行螺纹的切割，确保螺纹的长度和形状符合要求。

5.涂抹润滑剂：使用刷子将螺纹润滑剂均匀地涂抹在连接端的螺纹表面，确保连接时的顺畅性和插入度。

6.连接螺纹：将有螺纹的钢筋慢慢插入到另一根钢筋的螺纹孔中，旋转钢筋使其螺纹紧密结合，直至连接完全。

7.验收和整理：连接完成后，对连接部位进行验收，检查连接的牢固性和一致性，整理工具和清理工作现场。

通过以上的施工工艺和施工步骤，钢筋直螺纹连接施工可以保证连接的牢固性和稳定性，提高混凝土结构的安全性和可靠性。

但在施工过程中需要注意以下几点：1.保持设备的正常运行和维修。

螺纹切割机、润滑剂等工具应保持良好的工作状态，定期检查和维修，保证施工过程的连续性和正常性。

2.严格控制施工质量和安全。

施工前应仔细查看施工图纸和规范要求，确保连接的位置、长度、角度等达到设计要求，提前做好安全预警和施工控制。

3.注意螺纹连接的插入度。

螺纹连接时应注意插入的深度和方向，不得有偏差和失误，以免影响连接的牢固性和稳定性。

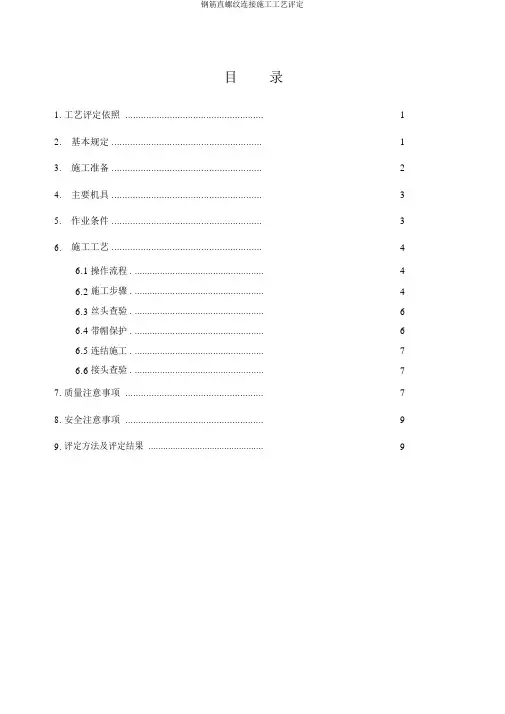

目录1.工艺评定依照 (1)2.基本规定 (1)3.施工准备 (2)4.主要机具 (3)5.作业条件 (3)6.施工工艺 (4)6.1操作流程 . (4)6.2施工步骤 . (4)6.3丝头查验 . (6)6.4带帽保护 . (6)6.5连结施工 . (7)6.6接头查验 . (7)7.质量注意事项 (7)8.安全注意事项 (9)9.评定方法及评定结果 (9)钢筋直螺纹连结施工工艺评定为加速基础的施工速度、优良达成工程施工任务，基础构造的筏板主筋连接采纳钢筋直螺纹连结。

基来源理是先将待连结钢筋端头表面纵、横肋剥落，而后滚轧成规整的直螺纹，再用相当套的带有内螺纹的套管将两钢筋相对拧紧连结成一体。

依据钢材形变加强的原理，钢筋上滚轧出的直螺纹强度大幅度提高，足以填补剥肋所造成的强度损失，且延性好，能充足发挥钢筋母材的强度和延性1.工艺评定依照1、《钢筋机械连结操作规程》（JGJ107-2010）2、《滚轧直螺纹钢筋连结接头》（JG 163-2004 ）3、《建筑工程施工质量查收一致标准》GB50300-20134、本工程构造施工图2.基本规定构造构件中纵向受力钢筋的接头宜互相错开，钢筋机械连结的连结区段长度应按 35d 计算 (d 为被连结钢筋中的较大直径) 。

在同一连结区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率( 以下简称接头百分率 ) ，应切合以下规定：1、接头宜设置在构造构件受拉钢筋应力较小部位，当需要在高应力部位设置接头时，在同一连结区段内Ⅲ级接头的接头百分率不该大于25％；Ⅱ级接头的接头百分率不该大于50％； I级接头的接头百分率可不受限制。

2、接头宜避开有抗震布防要求的框架的梁端、柱端箍筋加密区；当没法避开时，应采纳Ⅱ级接头或I级接头，且接头百分率不该大于50％。

3、受拉钢筋应力较小部位或纵向受压钢筋，接头百分率可不受限制。

4、对直接蒙受动力荷载的构造构件，接头百分率不该大于50％。

钢筋机械连接操作工艺（镦粗直螺纹连接）一、施工前准备工作验收1、套筒与锁母：宜使用优质碳素结构钢或合金结构钢，应有供货单位质量保证书。

2、主要机具：镦粗机、套丝机、管钳扳手等。

3、凡从事带肋钢筋螺纹连接工作的工人必须经过技术培训，持证上岗，班组成员相对固定。

4、作业场地应有安全防护措施，加强劳动保护，防止发生触电、机械损伤等事故。

二、操作工艺1、工艺过程：钢筋下料→端头镦粗→钢筋套丝→对接钢筋2、工艺流程：下料→冷镦扩粗→套丝→抽检10%用螺纹规检查→戴塑料帽→分类堆放→运至现场备用→用套筒对接钢筋用扳手拧紧定位→检查套筒两端外露丝扣不超过一个完整扣→现场抽检和记录3、钢筋下料：钢筋下料可用砂轮切割机、带锯床、专用锯片铣割机、气割或高质量切断机下料。

要求钢筋切割端面垂直于钢筋轴线，端头不准挠曲，不得有马蹄形。

4、端头镦粗：镦粗前镦粗机应先退回零位，再把钢筋从前端插入、顶紧，钢筋轴线一定要与镦粗机模具中心线保持一致，严禁夹偏，损坏模具。

开始为油压泵上压，压力应随着钢筋规格与批号先做几根实验后决定。

若镦粗机基圆没达到要求，必须切去重镦，不许二次镦粗。

镦粗机的镦粗量和镦粗缩短量见下表。

镦粗量和镦粗缩短量表5、钢筋套丝：钢筋镦粗完成后，即可进行套丝。

把钢筋从套丝机的前端插入套丝孔，夹紧。

打开电源，使套丝机转动。

扳动扳手使钢筋紧顶套丝孔进行套丝。

对于加工的丝头，要求必须逐个目测检查，并用止规检查，并做好检验记录。

检查合格的丝头，立即将其一端套上同规格塑料保护帽，另一端则连接上同规格的连接套筒，存放整齐备用。

6、钢筋连接（1）钢筋连接之前，先回收丝头上的塑料保护帽和套筒端头的塑料密封盖，并检查钢筋规格是否和连接套筒一致，检查螺纹丝扣是否完好无损、清洁。

如发现杂物或蚀要用铁刷清洗干净。

（2）把装好的连接套筒的一端钢筋拧到连接钢筋上，然后再用扳手拧紧钢筋接头，应使两个丝头在套筒中央位置相互顶紧。

（3）接头连接完成后，由质检人员分批检验，检验方式为：目测。

钢筋直螺纹套筒连接施工工艺13.1材料要求13.1.1 原材钢筋应符合下列规定：1 应有出厂合格证和出厂检验报告；2 钢筋应平直、无损伤，表面应无裂纹、老锈及油污；3 应抽取试件作屈服强度、抗拉强度、伸长率、弯曲性能和重量偏差检验，检验结果应符合现行国家标准《混凝土结构工程施工质量验收规范》GB 50204的规定。

13.1.2 直螺纹连接套筒应采用45号优质碳素结构钢或其他经试验确认符合要求的钢材制作。

套筒表面应有规格标记及产品合格证。

13.1.3 连接套筒应符合以下规定：1 有明显的规格标记，一端孔应用密封盖扣紧；2 连接套筒进场时应有产品合格证；3 标准型连接套筒的外形尺寸应符合表13.1.3的规定；4 连接套螺纹中径尺寸的检验采用止、通塞规。

止塞规旋入深度小于等于3倍螺距，通塞规应能全部旋入；5 连接套应分类包装存放，不应混淆和锈蚀；6 螺纹牙形饱滿，套筒表面无裂纹或其它肉眼可见缺陷。

13.2主要机具13.2.1 机械设备可采用直螺纹套筒生产厂家配套的直螺纹套丝机、砂轮切割机、角向磨光机、台式砂轮、工作扳手、丝头保护帽、冷却液等。

13.2.2 主要测量工具可采用量规、牙形规、卡规、直螺纹塞规等。

13.3作业条件13.3.1 技术提供单位应提供有效的型式检验报告，钢筋原材已复验合格。

13.3.2 直螺纹套丝机等机械设备经维护试用，测力扳手经校验，可满足施工要求。

13.3.3 螺纹套及钢筋端头已清理、除锈、去污，按规格尺寸加工，存放备用。

13.3.4 技术准备应满足下列要求：1 钢筋应先调直再加工，切口端面应与钢筋轴线垂直，端头弯曲、马蹄严重的应切去，不应用气割下料；2 检验合格的丝头应加以保护，在其端头加带保护帽或用套筒拧紧，按规格分类堆放整齐；3 批量加工前，先按钢筋不同厂家、不同规格分别制作接头试件进行工艺检验，试验合格并取得试验报告后方可开始批量加工。

13.3.5 接头位置应符合设计要求及施工规范的规定。

目录1.目旳 ............................................................. 错误!未定义书签。

2.编制根据 ......................................................... 错误!未定义书签。

3.合用范围 ......................................................... 错误!未定义书签。

4.技术准备 ......................................................... 错误!未定义书签。

5.人员组织 ......................................................... 错误!未定义书签。

劳动力组织记录表 ................................................... 错误!未定义书签。

6.材料规定 ......................................................... 错误!未定义书签。

7.机具配置 ......................................................... 错误!未定义书签。

7.1钢筋剥肋滚压直螺纹机.......................................... 错误!未定义书签。

7.2限位挡铁..................................................... 错误!未定义书签。

7.3螺纹环规..................................................... 错误!未定义书签。

7.4力矩扳手..................................................... 错误!未定义书签。

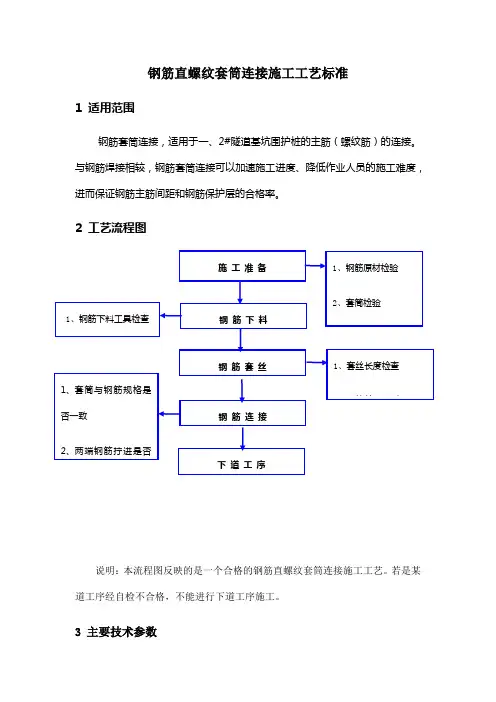

钢筋直螺纹套筒连接施工工艺标准1 适用范围钢筋套筒连接，适用于一、2#隧道基坑围护桩的主筋（螺纹筋）的连接。

与钢筋焊接相较，钢筋套筒连接可以加速施工进度、降低作业人员的施工难度，进而保证钢筋主筋间距和钢筋保护层的合格率。

2 工艺流程图说明：本流程图反映的是一个合格的钢筋直螺纹套筒连接施工工艺。

若是某道工序经自检不合格，不能进行下道工序施工。

3 主要技术参数施 工 准 备1、钢筋下料工具检查1、套丝长度检查2、螺纹丝头牙形和螺距钢 筋 下 料1、钢筋原材检验2、套筒检验钢 筋 套 丝钢 筋 连 接下 道 工 序1、套筒与钢筋规格是否一致2、两端钢筋拧进是否3.1 钢筋的连接宜采用机械连接接头。

3.2 受力钢筋的连接街头应设置在内力较小处，并应错开布置。

对焊接接头和机械连接接头，在接头长度区段内，同一根钢筋不得有两个接头。

配置在接头长度区段内的受力钢筋，其接头的截面面积占总截面面积的百分率，应符合表1的规定。

表1 接头长度区段内的受力钢筋接头面积的最大百分率注：1.焊接接头长度区段内是指35d（d为钢筋直径）长度范围内，但不得小于500mm。

2.在同一根钢筋上宜少设接头。

3.3 套筒应符合以下要求：3.3.1 套筒与锁母材料宜采用优质碳素结构钢或合金结构钢，表面无裂纹或其它缺点。

3.3.2 有产品质量合格证。

套管成品分类包装、寄存，未混淆和生锈。

3.3.3 套筒必需为定型产品，严禁擅自加工。

4 工艺要求4.1 支架布置：套丝机主轴中心线与放置在支架上的待加工钢筋中心线维持一致，同时支架的搭设应保证钢筋摆放水平。

4.2 钢筋下料：钢筋下料可采用钢筋切断机、砂轮切割机等下料，不得用气割下料。

钢筋下料时，要求切口端面应与钢筋轴线垂直，不得有马蹄形或挠曲，端部不直须调直下料。

4.3 钢筋套丝：检查合格的丝头，及时将其一端戴上塑料保护帽，另一端拧上同规格的连接套筒并拧紧，并按规格堆放整齐待用。

4.4 钢筋连接4.4.1 钢筋连接之前，先回收丝头上的塑料保护帽和套筒端头的塑料密封盖，检查螺纹丝扣是不是完好无损、清洁。

钢筋直螺纹连接方法一、操作工艺直螺纹接头是先在施工现场或钢筋加工场用钢筋镦粗机、钢筋切断机、钢筋攻丝机，按钢筋下料单把钢筋的连接端头加工成直螺纹，然后通过直螺纹导向器，用扳手把钢筋和连接套拧紧在一起。

1、钢筋加工下料→钢筋切平头→钢筋镦粗→套丝→用牙形规检查套丝质量→用卡规检查套丝头质量→用直角测量镦粗长度、攻丝长度→做接头试件静力拉伸试验→接头试件合格后做钢筋连接准备工作→实验室做出接头试件试验报告→在钢筋两连接段分别拧上塑料保护帽和按规定的力矩值拧上连接套，以保护直螺纹和方便连接施工→存放备用→用卡规抽检丝头直径，用牙形规抽检丝头牙形。

加工质量合格后填写抽检记录，对不合格的丝头要重新加工。

2、钢筋安装搭设钢筋绑扎架(梁内钢筋)→钢筋就位→回收待连接钢筋上的密封帽和连接套→用手拧上钢筋→拧紧钢筋接头，当两端钢筋按旋合长度接触时外露丝扣不超过1圈即可→质检人员验收钢筋连接质量→作好钢筋接头的抽检记录→填好钢筋接头隐检记录二、主要施工方法根据待接钢筋转动的难易情况，现场可分别采用以下四种连接方法：1、连接钢筋易于转动的情况：先将导向连接器旋入已安装固定好的钢筋一端螺纹处，再旋入另一端的连接钢筋，最后用扳手拧紧。

2、连接钢筋又长又重难于转动的情况：此时连接钢筋端部应加长螺纹，先将导向连接器旋入连接钢筋上，直至加长螺纹的尽头，再反向旋入固定钢筋。

3、两侧钢筋均不能转动的情况：先将锁紧螺母(构造上相当于1/5∽1/4导向连接器套筒长)和套筒全长旋入有加长螺纹一侧的钢筋上，然后将两侧钢筋对接，反向旋转导向连接器套筒，套住另一端钢筋，最后反向旋转锁紧螺母并锁紧套筒。

4、连接钢筋不允许旋转但可以直线移动的情况：组装时只需旋转导向连接器套筒即可。

三、质量标准1、原材料（1）本工程直螺纹导向钢筋连接器，采用30∽40#优质碳素钢。

（2）加工螺纹用冷却液必须用水渗性切削冷却润滑液，不准用机油润滑。

（3）导向连接器的加工截面应与轴线垂直，端头不得翘曲，其内螺纹必须与标准螺纹规格相吻合。

（三）、材质要求钢筋滚轧直螺纹连接套筒须有产品合格证、明显的规格标志及等级标志。

本工程所用连接套筒的规格主要有Φ16、Φ18、Φ20、Φ22、Φ25四种，力学性能均为A级，其接头的抗拉强度须达到或超过钢筋母材抗拉强度标准值，并具备高延性及反复拉压性能。

（四）、施工方法（1）、现场准备a、为确保钢筋螺纹丝头的加工质量，凡从事钢筋滚轧直螺纹加工工作的人员必须经过专业技术培训，经考核合格后持证上岗。

班组成员应相对固定；b、根据现场特点，本工程钢筋滚轧直螺纹等强连接的端头螺纹均在场外预制，现场连接安装。

所有钢筋丝头的加工均在钢筋加工场地完成。

C、GGZ-40型钢筋直螺纹滚轧机应与放置在支架上待加工的钢筋中心线保持在同一直线，且标高一致。

（2）、工艺流程施工准备---钢筋下料---滚丝---上塑料保护套---拧连接套筒（与下端钢筋连接）---拧紧连接套筒（与上根钢筋连接）---质量检验---绑扎钢筋骨架。

1、钢筋下料钢筋下料不得用电焊、气割等加热方法切断，可用砂轮切割机切断。

要求钢筋切割端面垂直于钢筋轴线，否则应调整机器，直至符合要求。

钢筋端头不准挠曲，不得有马蹄形。

2、钢筋滚丝钢筋滚丝在GGZ-40型钢筋直螺纹滚轧机上进行。

钢筋滚丝时必须使用水溶性切削冷却润滑液，不准使用油性切割液或机油润滑液，不准不加润滑液直接滚丝。

每台钢筋直螺纹滚轧机每班可加工400-600个丝头。

钢筋滚丝时，直螺纹滚轧机上的滚丝器应与钢筋规格调整一致。

标准型钢筋丝头的螺纹加工长度参照下表进行：注：钢筋丝头加工完毕，应立即盖上塑料保护帽或拧上连接套筒，防止装卸钢筋时损坏丝头，影响连接质量。

3、丝头检验滚轧直螺纹钢筋机械连接技术现场质量控制的核心是丝头的加工质量，因此必须认真、仔细地检验。

丝头检验的要素包括：a、外观及外形质量检验，包括：钢筋丝头螺纹应饱满，螺纹大径低于螺纹中径的不完整扣，累计长度不得超过3个螺纹周长，钢筋丝头长度误差为2P（P为螺距）；b、螺纹尺寸检验：用专用检验环规，当钢筋丝头插入时，钢筋端面在环规缺口范围内，即为合格。

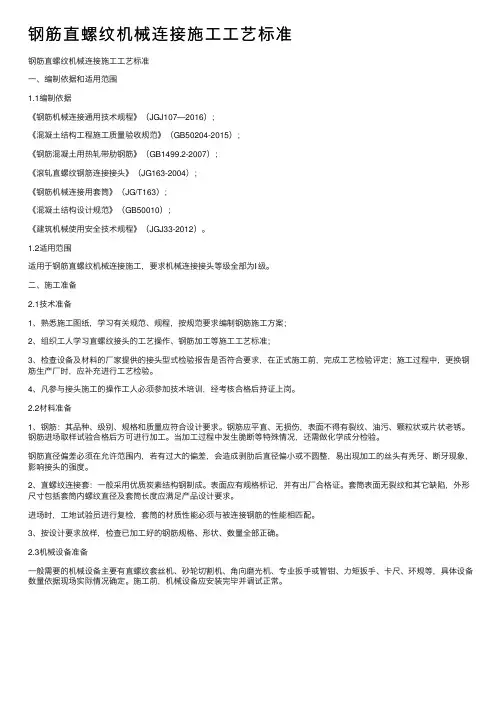

钢筋直螺纹机械连接施⼯⼯艺标准钢筋直螺纹机械连接施⼯⼯艺标准⼀、编制依据和适⽤范围1.1编制依据《钢筋机械连接通⽤技术规程》（JGJ107—2016）；《混凝⼟结构⼯程施⼯质量验收规范》（GB50204-2015）；《钢筋混凝⼟⽤热轧带肋钢筋》（GB1499.2-2007）；《滚轧直螺纹钢筋连接接头》（JG163-2004）；《钢筋机械连接⽤套筒》（JG/T163）；《混凝⼟结构设计规范》（GB50010）；《建筑机械使⽤安全技术规程》（JGJ33-2012）。

1.2适⽤范围适⽤于钢筋直螺纹机械连接施⼯，要求机械连接接头等级全部为Ⅰ级。

⼆、施⼯准备2.1技术准备1、熟悉施⼯图纸，学习有关规范、规程，按规范要求编制钢筋施⼯⽅案；2、组织⼯⼈学习直螺纹接头的⼯艺操作、钢筋加⼯等施⼯⼯艺标准；3、检查设备及材料的⼚家提供的接头型式检验报告是否符合要求，在正式施⼯前，完成⼯艺检验评定；施⼯过程中，更换钢筋⽣产⼚时，应补充进⾏⼯艺检验。

4、凡参与接头施⼯的操作⼯⼈必须参加技术培训，经考核合格后持证上岗。

2.2材料准备1、钢筋：其品种、级别、规格和质量应符合设计要求。

钢筋应平直、⽆损伤，表⾯不得有裂纹、油污、颗粒状或⽚状⽼锈。

钢筋进场取样试验合格后⽅可进⾏加⼯。

当加⼯过程中发⽣脆断等特殊情况，还需做化学成分检验。

钢筋直径偏差必须在允许范围内，若有过⼤的偏差，会造成剥肋后直径偏⼩或不圆整，易出现加⼯的丝头有秃⽛、断⽛现象，影响接头的强度。

2、直螺纹连接套：⼀般采⽤优质炭素结构钢制成。

表⾯应有规格标记，并有出⼚合格证。

套筒表⾯⽆裂纹和其它缺陷，外形尺⼨包括套筒内螺纹直径及套筒长度应满⾜产品设计要求。

进场时，⼯地试验员进⾏复检，套筒的材质性能必须与被连接钢筋的性能相匹配。

3、按设计要求放样，检查已加⼯好的钢筋规格、形状、数量全部正确。

2.3机械设备准备⼀般需要的机械设备主要有直螺纹套丝机、砂轮切割机、⾓向磨光机、专业扳⼿或管钳、⼒矩扳⼿、卡尺、环规等，具体设备数量依据现场实际情况确定。

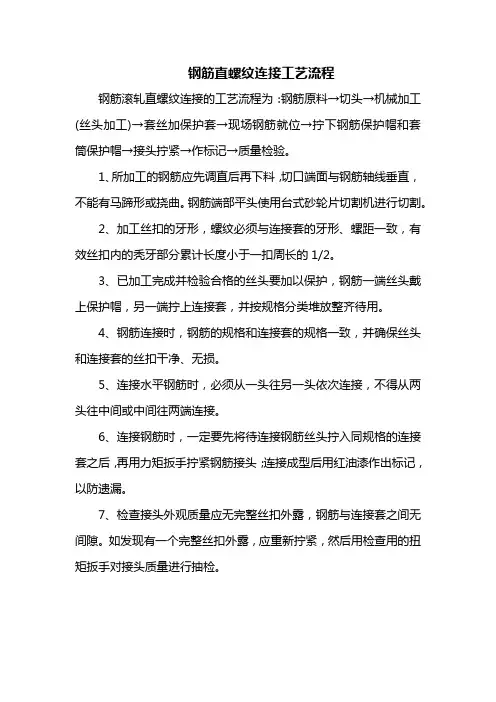

钢筋直螺纹连接工艺流程
钢筋滚轧直螺纹连接的工艺流程为：钢筋原料→切头→机械加工(丝头加工)→套丝加保护套→现场钢筋就位→拧下钢筋保护帽和套筒保护帽→接头拧紧→作标记→质量检验。

1、所加工的钢筋应先调直后再下料，切口端面与钢筋轴线垂直，不能有马蹄形或挠曲。

钢筋端部平头使用台式砂轮片切割机进行切割。

2、加工丝扣的牙形，螺纹必须与连接套的牙形、螺距一致，有效丝扣内的秃牙部分累计长度小于一扣周长的1/2。

3、已加工完成并检验合格的丝头要加以保护，钢筋一端丝头戴上保护帽，另一端拧上连接套，并按规格分类堆放整齐待用。

4、钢筋连接时，钢筋的规格和连接套的规格一致，并确保丝头和连接套的丝扣干净、无损。

5、连接水平钢筋时，必须从一头往另一头依次连接，不得从两头往中间或中间往两端连接。

6、连接钢筋时，一定要先将待连接钢筋丝头拧入同规格的连接套之后，再用力矩扳手拧紧钢筋接头；连接成型后用红油漆作出标记，以防遗漏。

7、检查接头外观质量应无完整丝扣外露，钢筋与连接套之间无间隙。

如发现有一个完整丝扣外露，应重新拧紧，然后用检查用的扭矩扳手对接头质量进行抽检。

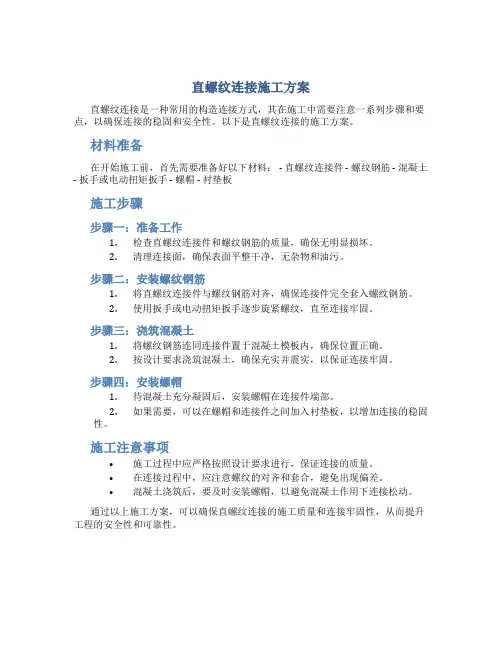

直螺纹连接施工方案
直螺纹连接是一种常用的构造连接方式，其在施工中需要注意一系列步骤和要点，以确保连接的稳固和安全性。

以下是直螺纹连接的施工方案。

材料准备
在开始施工前，首先需要准备好以下材料： - 直螺纹连接件 - 螺纹钢筋 - 混凝土- 扳手或电动扭矩扳手 - 螺帽 - 衬垫板
施工步骤
步骤一：准备工作
1.检查直螺纹连接件和螺纹钢筋的质量，确保无明显损坏。

2.清理连接面，确保表面平整干净，无杂物和油污。

步骤二：安装螺纹钢筋
1.将直螺纹连接件与螺纹钢筋对齐，确保连接件完全套入螺纹钢筋。

2.使用扳手或电动扭矩扳手逐步旋紧螺纹，直至连接牢固。

步骤三：浇筑混凝土
1.将螺纹钢筋连同连接件置于混凝土模板内，确保位置正确。

2.按设计要求浇筑混凝土，确保充实并震实，以保证连接牢固。

步骤四：安装螺帽
1.待混凝土充分凝固后，安装螺帽在连接件端部。

2.如果需要，可以在螺帽和连接件之间加入衬垫板，以增加连接的稳固
性。

施工注意事项
•施工过程中应严格按照设计要求进行，保证连接的质量。

•在连接过程中，应注意螺纹的对齐和套合，避免出现偏差。

•混凝土浇筑后，要及时安装螺帽，以避免混凝土作用下连接松动。

通过以上施工方案，可以确保直螺纹连接的施工质量和连接牢固性，从而提升工程的安全性和可靠性。

钢筋滚轧直螺纹加工及连接施工工艺标准施工操作工艺1.1工艺流程图1.1-1钢筋丝头加工工艺流程图图1.1-2钢筋连接工艺流程图1.2 操作方法1.2.1 钢筋端面平头、就位平头的目的是让钢筋端面与母材轴线方向垂直，宜采用砂轮切割机或其他专用切断设备，严禁气割。

平头前先调直钢筋，平头后钢筋端面要与轴线垂直，端头无弯曲、马蹄状。

夹持钢筋，利用滚丝机上的设备台钳夹持钢筋，夹持时要注意：设备必须停止转动，并已在最后端。

台钳在夹紧前必须将钢筋顶紧限位挡铁，否则将影响丝头长度。

挡铁撤走后，不得将钢筋向前移动，否则丝头将过长。

不同规格的钢筋选用相应的限位挡铁，不得乱用。

面对滚丝头方向，滚丝头顺时针方向旋转为反转，用于加工反丝螺纹；滚丝头逆时针方向旋转为正转，用于加工普通型螺纹，开机后要注意滚丝头旋转方向与所加工的丝头形式是否一致。

另外，普通型螺纹与反丝螺纹各有专用滚丝头，应由厂家驻场人员进行调整，严禁混用。

1.2.2剥肋滚轧螺纹加工丝头前，按钢筋规格所需的调试棒调整好滚丝头内孔最小尺寸。

按钢筋规格选用涨刀环，并调整好直径尺寸。

调整挡块及滚轧行程开关位置，保证剥肋及滚轧螺纹的长度为套筒长度的1/2。

加工丝头时，采用水溶性切削液，严禁用机油作切削液或不加切削液。

当气温低于O℃时，掺入15%～20%亚硝酸钠。

操作前切削液应已循环充分，在滚丝头出水口未出水时不可进行加工。

操作前应对设备进行试运行，一切正常后方可开始操作。

若采用直接滚轧直螺纹工艺时，应使用钢筋直接滚丝机。

可在台钳夹紧、切削液已循环充分后，开始扳动进给手柄，使滚丝头进入滚丝位置。

刚开始，进给要舒缓平稳，在滚丝头进入钢筋端部后，丝头自动进给滚丝，即可松开手柄，由设备自行完成操作。

漆轧到设定长度后，限位开关断电，设备自动停机并延时反转，将螺纹钢筋退出滚丝头，扳动进给手柄后退，减速机退到极限位置，停机。

然后移开台钳，取出钢筋，完成螺纹的加工。

若采用剥肋滚轧直螺纹工艺时，使用钢筋剥肋滚丝机，先剥肋，后滚丝。

钢筋接头直螺纹连接施工工艺1、工艺流程钢筋切割一滚压螺纹一丝头检验一保护帽一现场用套筒丝接2、操作工艺(1)钢筋滚压直螺纹连接钢筋滚压直螺纹连接，是采用专门的滚压机床对钢筋端部进行滚压，螺纹一次成型。

钢筋通过滚压螺纹，螺纹底部的材料没有被切削掉，而是被挤出来，加大了原有的直径。

螺纹经滚压后材质发生硬化，强度约提高6%〜8%,使螺纹对母材的削弱大为减少，其抗拉强度是母材实际抗拉强度的97%〜100%，强度性能十分稳定。

(2)钢筋螺纹加工①加工钢筋螺纹的丝头、牙形、螺距等必须与连接套牙形、螺距一致，且经配套的量规检验合格。

②加工钢筋螺纹时，应采用水溶性切削润滑液。

③操作工人应逐个检查钢筋丝头的外观质量并做出操作者标记。

④经自检合格的钢筋丝头，应对每种规格加工批量随机抽检10%，且不少于10个。

⑤已检验合格的丝头，应加以保护戴上保护帽，并按规格分类堆放整齐待用。

(3)套筒质量要求①连接套表面无裂纹，螺牙饱满，无其它缺陷。

②牙型规检查合格，用直螺纹塞规检查其尺寸精度。

③各种型号和规格的连接套外表面，必须有明显的钢筋级别及规格标记。

④连接套两端头的孔必须用塑料盖封上，以保持内部洁净，干燥防锈。

(4)钢筋连接①连接钢筋时，钢筋规格和连接套的规格应一致，钢筋螺纹的型式、螺距、螺纹外径应与连接套匹配。

并确保钢筋和连接套的丝扣干净，完好无损。

②取下保护套，按规格取相应的螺纹套筒，套在钢筋端头，用管钳顺时针旋转螺纹套筒到定位，然后取另一根带螺纹的钢筋对准螺纹套筒，用管钳顺时针旋动钢筋拧紧为止。

③接头拼接完成后，应使两个丝头在套筒中央位置互相顶紧，套筒每端不得有一扣以上的完整丝扣外露，加长型接头的外露丝扣数不受限制，但应有明显标记，以检查进入套筒的丝头长度是否满足要求。

下图为连接示意图:。
