钢筋直螺纹连接工艺标准及验收规范钢筋直螺纹连接工艺标准及验收规范1适用范围本工艺标准适用于工业与民用建筑中全现浇混凝土的钢筋程，主要是将φ16～φ40钢筋端部滚压成螺纹并用连接套筒将两根钢筋连接成一体的钢筋接头。
2施工准备2.1.1钢筋：品种、规格、外观必须合乎设计建议，理应出厂证明、试验报告单。
2.1.2直螺纹连接套筒用45号优质碳素结构钢或其他经试验证实符合要求的钢材。
套筒表面理应规格标记。
2.2设备机具2.2.1机械设备：ghg-40型直螺纹套丝机、砂轮切割机、角向磨光机、台式砂轮等。
2.2.2主要工具：力矩扳手、量规（牙形规、卡规、直螺纹塞规）等。
2.3作业条件2.3.1参加接头施工的操作人员已经过技术培训、考核合格，可持证上岗。
2.3.2直螺纹套丝机等机械设备经修理试用，测力扳手经校验，可以满足用户施工建议。
2.3.3螺纹套及钢筋端头已清理、除锈、去污，按规格尺寸加工，存放备用。
2.4技术准备工作2.4.1钢筋应先调直再加工，切口端面宜与钢筋轴线垂直，端头弯曲、马蹄严重的应切去，不得用气割下料。
2.4.2检验合格的丝头应当予以维护，在其端头提拎维护帽或用套筒松开，按规格分类堆满整齐。
2.5现场连接施工2.5.1相连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应当整洁、完好无损。
2.5.2采用预埋接头时，连接套筒的位置、规格和数量应符合设计要求。
带连接套筒的钢筋应固定牢，连接套筒的外露端应有保护盖。
2.5.3滚压直螺纹接点应当采用管钳和力矩扳手展开施工，将两个钢筋丝头在套筒中间边线相互顶紧，接点松开力矩应当合乎表中2.5.3的规定。
力矩扳手的精度为±5%。
3施工操作工艺3.1工艺规程3.1.1直螺纹连接套连接钢筋施工工艺。
钢筋预加工在钢筋加工棚进行，其施工程序是：钢筋端头切平（与钢筋轴线横向）磨光毛刺、缝边将钢筋端头送进套丝机卡盘开口内合格的按规定力矩值拧上直螺纹连接套，在两端分别拧上塑料保护套编号、变成梱分类、堆满水泵3.2工艺操作方法：施工现场钢筋加装相连接程序就是：回收待连接钢筋上的保护帽拧上钢筋，首尾交会捏进相连接套按直螺纹连接的力矩扭紧钢筋接头，直到力矩扳手发出响声为止用油漆在剪线的钢筋上标记质检人员按规定力矩值检查钢筋连接质量，力矩扳手发出响声为合格接头做钢筋接头的抽检记录3.3常用接点相连接方法存有三种：3.3.1同径或异径普通接头系则分别用力矩扳手将之下钢筋与相连接套、相连接套与上钢筋捏至规定的力矩。

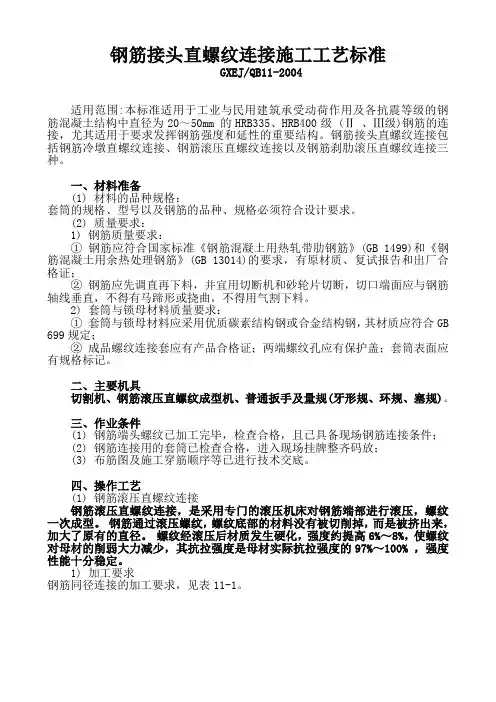

钢筋接头直螺纹连接施工工艺标准GXEJ/QB11-2004适用范围:本标准适用于工业与民用建筑承受动荷作用及各抗震等级的钢筋混凝土结构中直径为20～50mm 的HRB335、HRB400级 (Ⅱ、Ⅲ级)钢筋的连接，尤其适用于要求发挥钢筋强度和延性的重要结构。
钢筋接头直螺纹连接包括钢筋冷墩直螺纹连接、钢筋滚压直螺纹连接以及钢筋刹肋滚压直螺纹连接三种。
一、材料准备(1) 材料的品种规格：套筒的规格、型号以及钢筋的品种、规格必须符合设计要求。
(2) 质量要求：1) 钢筋质量要求：①钢筋应符合国家标准《钢筋混凝土用热轧带肋钢筋》(GB 1499)和《钢筋混凝土用余热处理钢筋》(GB 13014)的要求，有原材质、复试报告和出厂合格证；②钢筋应先调直再下料，并宜用切断机和砂轮片切断，切口端面应与钢筋轴线垂直，不得有马蹄形或挠曲，不得用气割下料。
2) 套筒与锁母材料质量要求：①套筒与锁母材料应采用优质碳素结构钢或合金结构钢，其材质应符合GB 699规定；②成品螺纹连接套应有产品合格证；两端螺纹孔应有保护盖；套筒表面应有规格标记。
二、主要机具切割机、钢筋滚压直螺纹成型机、普通扳手及量规(牙形规、环规、塞规)。
三、作业条件(1) 钢筋端头螺纹已加工完毕，检查合格，且已具备现场钢筋连接条件；(2) 钢筋连接用的套筒已检查合格，进入现场挂牌整齐码放；(3) 布筋图及施工穿筋顺序等已进行技术交底。
四、操作工艺(1) 钢筋滚压直螺纹连接钢筋滚压直螺纹连接，是采用专门的滚压机床对钢筋端部进行滚压，螺纹一次成型。
钢筋通过滚压螺纹，螺纹底部的材料没有被切削掉，而是被挤出来，加大了原有的直径。
螺纹经滚压后材质发生硬化，强度约提高6%～8%，使螺纹对母材的削弱大力减少，其抗拉强度是母材实际抗拉强度的97%～100% ，强度性能十分稳定。
1) 加工要求钢筋同径连接的加工要求，见表11-1。
钢筋同径连接左右旋加工要求，见表11-2。
钢筋直螺纹连接工艺评定资料1.简介钢筋直螺纹连接是钢筋连接中常用的一种连接方式，它在钢筋接头处预先加工出螺纹，再通过加压的方式将两根螺纹钢筋连接在一起。
由于钢筋直螺纹连接具有连接强度高、施工方便、使用效果稳定等优点，因此在工程中得到了广泛应用。
本文档旨在对钢筋直螺纹连接工艺进行评定，为工程实际应用提供科学依据。
2.参考标准根据《建筑结构工程施工与验收规范》（GB50205），钢筋直螺纹连接应符合以下标准：•连接强度应不低于被接钢筋短期抗拉强度的125%。
•螺纹钢筋应符合GB/T13788的要求。
•连接长度应不少于螺纹钢筋的直径×2.5。
•螺纹长度应不少于螺纹钢筋直径×1.2。
3.评定参数钢筋直螺纹连接工艺评定主要考虑以下参数：1.连接长度：即螺纹钢筋之间的连接部分长度，符合要求的长度应不少于螺纹钢筋的直径×2.5。
2.螺纹长度：即已螺纹部分的长度，符合要求的长度应不少于螺纹钢筋直径×1.2。
3.连接强度：连接强度应不低于被接钢筋短期抗拉强度的125%，且在规定连接长度、螺纹长度的条件下，应符合设计要求的连接强度。
4.加工精度：加工精度应符合要求，即同一断面上螺纹钢筋的螺纹方向应相同，螺纹牙距离应均匀，螺纹角度应为60度±1度。
4.评定方法钢筋直螺纹连接工艺评定方法如下：1.对待评定的各个连接进行测量，记录连接长度、螺纹长度等参数。
2.进行拉伸试验，计算断裂时的连接强度，判断是否符合要求。
3.检查螺纹加工质量，确定是否符合要求。
4.根据测量数据和试验数据，对每个连接的工艺质量进行评定。
5.评定结果根据评定方法，最终可以得到每个连接的工艺质量评定结果，包括优、良、中、差四个等级。
评定结果应建立档案，并及时上报施工单位和监理单位。
6.钢筋直螺纹连接工艺评定是工程建设中必不可少的一项工作，通过科学评定，可以确保工程品质，保障工程安全。
实际应用中，应根据要求认真执行评定工作，及时发现和解决工艺质量问题。
天津健康产业园体育基地田径训练馆、橄榄球比赛场、射箭场及附属用房工程钢筋机械连接工艺评定报告天津天一建设集团有限公司2016年4月连接。
3.2GB50204-2002（2011年版）《混凝土结构工程施工质量验收规范》。
四、连接工艺：4.1连接设备机具及材料机械设备：HGS-40型直螺纹滚丝机、砂轮切割机、角向磨光机、台式砂轮。
力矩扳手，量规（直螺纹套筒及套丝检测用的环通规和环止规）等。
1 2 34齐。
567）、滚压直螺纹接头应使用专用扳手和力矩扳手进行施工，将两个钢筋丝头在套筒中间位置相互顶紧，接头拧紧力矩应符合下表的规定。
8）、经拧紧后的滚压直螺纹接头应作出标记，单边外露丝扣长度不应超过2P 。
（P 为一个螺距长度）1）、直螺纹连接套钢筋加工程序：钢筋除锈调直钢筋端头切平（与钢筋轴线垂直）下料磨光毛剃、缝边将钢筋端头送入套丝机卡盘开口车出丝头测量和检验丝头质量检验合格后在两端拧上塑料保护套编号、成捆分类、堆放备用2）、直螺纹连接套钢筋安装连接程序：钢筋就位回收待连接钢筋上的保护帽拧上钢筋、首尾对接拧入连接套4)部钢筋弯起点不得小于10d。
5)、接头应避开设在拉应力最大的截面上和有抗震设防要求的框架梁端与柱端的箍筋加密区。
在结构件受拉区段同一截面上的钢筋接头不得超过钢筋总数的50%。
6）、在同一构件的跨间或层高范围内的同一根钢筋上，不得超过两个以上接头。
7)、钢筋连接应做到表面顺直、端面平整、其截面与钢筋轴线垂直，不得歪斜、滑丝。
五、质量标准5.1主控项目（1）、钢筋应有出厂质量证明和检验报告，钢筋的品种和质量应符合《钢筋混（（1（21、3根；3（312、钢筋端头套丝时，应采用专用设备及水溶性切削润滑液；套丝后立即戴上塑料保护帽，确保丝扣不损坏；另一端可按规定的力矩拧紧连接套筒。
3、连接半成品应按规格分类堆放整齐备用，不得随意抛掷。
七、应注意的质量问题：1、必须分开施工用和检验用的力矩扳手，不得混用，以保证力矩检验值准确。
钢筋直螺纹连接工艺标准及验收规范1 适用范围本工艺标准适用于工业与民用建筑中全现浇混凝土的钢筋程，主要是将Φ16～Φ40钢筋端部滚压成螺纹并用连接套筒将两根钢筋连接成一体的钢筋接头。
2 施工准备2.1材料2.1.1钢筋：品种、规格、外观必须符合设计要求，应有出厂证明、试验报告单。
2.1.2直螺纹连接套筒用45号优质碳素结构钢或其他经试验确认符合要求的钢材。
套筒表面应有规格标记。
2.2 设备机具2.2.1机械设备：GHG-40型直螺纹套丝机、砂轮切割机、角向磨光机、台式砂轮等。
2.2.2主要工具：力矩扳手、量规（牙形规、卡规、直螺纹塞规）等。
2.3 作业条件2.3.1 参加接头施工的操作人员已经过技术培训、考核合格，可持证上岗。
2.3.2直螺纹套丝机等机械设备经维修试用，测力扳手经校验，可满足施工要求。
2.3.3螺纹套及钢筋端头已清理、除锈、去污，按规格尺寸加工，存放备用。
2.4 技术准备2.4.1钢筋应先调直再加工，切口端面宜与钢筋轴线垂直，端头弯曲、马蹄严重的应切去，不得用气割下料。
2.4.2检验合格的丝头应加以保护，在其端头加带保护帽或用套筒拧紧，按规格分类堆放整齐。
2.5 现场连接施工2.5.1 连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净、完好无损。
2.5.2采用预埋接头时，连接套筒的位置、规格和数量应符合设计要求。
带连接套筒的钢筋应固定牢，连接套筒的外露端应有保护盖。
2.5.3滚压直螺纹接头应使用管钳和力矩扳手进行施工，将两个钢筋丝头在套筒中间位置相互顶紧，接头拧紧力矩应符合表2.5.3的规定。
力矩扳手的精度为±5%。
3 施工操作工艺3.1 工艺规程3.1.1直螺纹连接套连接钢筋施工工艺。
钢筋预加工在钢筋加工棚进行，其施工程序是：钢筋除锈调直钢筋端头切平（与钢筋轴线垂直）下料磨光毛刺、缝边将钢筋端头送入套丝机卡盘开口内车出丝头测量和检验丝头质量合格的按规定力矩值拧上直螺纹连接套，在两端分别拧上塑料保护套编号、成捆分类、堆放备用3.2 工艺操作方法：施工现场钢筋安装连接程序是：钢筋就位回收待连接钢筋上的保护帽拧上钢筋，首尾对接拧入连接套按直螺纹连接的力矩扭紧钢筋接头，直到力矩扳手发出响声为止用油漆在接好的钢筋上标记质检人员按规定力矩值检查钢筋连接质量，力矩扳手发出响声为合格接头做钢筋接头的抽检记录3.3 常用接头连接方法有三种：3.3.1同径或异径普通接头系分别用力矩扳手将下钢筋与连接套、连接套与上钢筋拧到规定的力矩。
钢筋直螺纹连接⼯艺标准及验收规范钢筋直螺纹连接⼯艺标准及验收规范1 适⽤范围本⼯艺标准适⽤于⼯业与民⽤建筑中全现浇混凝⼟的钢筋程，主要是将Φ16～Φ40钢筋端部滚压成螺纹并⽤连接套筒将两根钢筋连接成⼀体的钢筋接头。
2 施⼯准备2.1材料2.1.1钢筋：品种、规格、外观必须符合设计要求，应有出⼚证明、试验报告单。
2.1.2直螺纹连接套筒⽤45号优质碳素结构钢或其他经试验确认符合要求的钢材。
套筒表⾯应有规格标记。
2.2 设备机具2.2.1机械设备：GHG-40型直螺纹套丝机、砂轮切割机、⾓向磨光机、台式砂轮等。
2.2.2主要⼯具：⼒矩扳⼿、量规（⽛形规、卡规、直螺纹塞规）等。
2.3 作业条件2.3.1 参加接头施⼯的操作⼈员已经过技术培训、考核合格，可持证上岗。
2.3.2直螺纹套丝机等机械设备经维修试⽤，测⼒扳⼿经校验，可满⾜施⼯要求。
2.3.3螺纹套及钢筋端头已清理、除锈、去污，按规格尺⼨加⼯，存放备⽤。
2.4 技术准备2.4.1钢筋应先调直再加⼯，切⼝端⾯宜与钢筋轴线垂直，端头弯曲、马蹄严重的应切去，不得⽤⽓割下料。
2.4.2检验合格的丝头应加以保护，在其端头加带保护帽或⽤套筒拧紧，按规格分类堆放整齐。
2.5 现场连接施⼯2.5.1 连接钢筋时，钢筋规格和套筒的规格必须⼀致，钢筋和套筒的丝扣应⼲净、完好⽆损。
2.5.2采⽤预埋接头时，连接套筒的位置、规格和数量应符合设计要求。
带连接套筒的钢筋应固定牢，连接套筒的外露端应有保护盖。
2.5.3滚压直螺纹接头应使⽤管钳和⼒矩扳⼿进⾏施⼯，将两个钢筋丝头在套筒中间位置相互顶紧，接头拧紧⼒矩应符合表2.5.3的规定。
⼒矩扳⼿的精度为±5%。
2.5.4经拧紧后的滚压直螺纹接头应作出标记，单边外露丝扣长度不应超过2P。
3 施⼯操作⼯艺3.1 ⼯艺规程3.1.1直螺纹连接套连接钢筋施⼯⼯艺。
钢筋预加⼯在钢筋加⼯棚进⾏，其施⼯程序是：钢筋除锈调直钢筋端头切平（与钢筋轴线垂直）料磨光⽑刺、缝边将钢筋端头送⼊套丝机卡盘开⼝内出头测量和检验丝头质量合格的按规定⼒矩值拧上直螺纹连接套，在两端分别拧上塑料保护套编号、成捆分类、堆放备⽤3.2 ⼯艺操作⽅法：施⼯现场钢筋安装连接程序是：钢筋就位回收待连接钢筋上的保护帽拧上钢筋，⾸尾对接拧⼊连接套按直螺纹连接的⼒矩扭紧钢筋接头，直到⼒矩扳⼿发出响声为⽌⽤油漆在接好的钢筋上标记质检⼈员按规定⼒矩值检查钢筋连接质量，⼒矩扳⼿发出响声为合格接头做钢筋接头的抽检记录3.3 常⽤接头连接⽅法有三种：3.3.1同径或异径普通接头系分别⽤⼒矩扳⼿将下钢筋与连接套、连接套与上钢筋拧到规定的⼒矩。
钢筋连接工艺评定（C25、C28、C32）××建设集团有限公司2012年8月钢筋连接工艺评定报告1、目的为确保××××北一区经济适用房、限价房项目施工二标工程钢筋现场直螺纹连接接头的施工质量满足设计国家规范要求，对其直螺纹连接接头进行工艺评定试验，判定其直螺纹连接工艺的可行性和接头的质量效果，从而确定操作工艺规程，特进行工艺评定。
2、适用范围本工艺评定适用于××××北一区经济适用房、限价房项目施工二标工程施工现场发生同规格、同型号的钢筋对接头的直螺纹连接。
3、依据性文件3.1 JGJ107-2023《钢筋机械连接通用技术规程》3.2 GB 50204-2002 《混凝土结构工程施工质量验收规范》4、连接工艺4.1 连接设备机具及材料4.1.1 连接设备机具机械设备：GHG-40型直螺纹套丝机、砂轮切割机、角向磨光机、台式砂轮。
力矩扳手，量规（牙形规、卡规、直螺纹塞规）等。
4.1.2 连接材料待接钢筋（C25、C28、C32）各6段（每段30cm）、直螺纹连接套筒4.2 工艺4.2.1 技术准备1. 直螺纹套丝机等机械设备经维修试用，测力扳手经校验，可满足施工要求。
2. 螺纹套及钢筋端头已清理、除锈、去污，按规格尺寸加工，存放备用。
3. 钢筋应先调直再加工，切口端面宜与钢筋轴线垂直，端头弯曲、马蹄严重的应切去，不得用气割下料。
4. 检验合格的丝头应加又保护，在其端头加带保护帽或用套筒拧紧，按规格分类堆放整齐。
5. 连接钢筋时，钢筋规格和套筒的规格性格必须一致，钢筋和套筒的丝扣应干净、完好无损。
6. 采用预埋接头时，连接套筒的位置、规格和数量应符合设计要求。
带连接套筒的钢筋应固定牢，连接套筒的外露端应有保护盖。
7. 滚压直螺纹接头应使用管钳和力距扳手进行施工，将两个钢筋丝头在套筒中间位置相互顶紧，接头拧紧力矩应符合表2.5.3的规定。
钢筋接头直螺纹连接施工工艺标准1 基本规定1.1 采用螺纹套筒连接的钢筋接头，其设置在同一构件中纵向受力钢筋的接头相互错开。
钢筋机械连接区段长度应按35d计算（d为被连接钢筋中的较大直径）。
在同一连接区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率（以下简称百分率），应符合下列规定：（1）接头宜设置在结构构件受拉钢筋应力较小部位，当需要在高应力部位设置接头时，在同一连接区段内Ⅱ级接头的接头百分率不应大于50%；Ⅰ级接头的接头百分率可不受限制。
（2）接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区；当无法避开时，应采用Ⅰ级或Ⅱ级接头，且接头百分率不应大于50%。
（3）受拉钢筋应力较小部位或纵向受压钢筋，接头百分率可不受限制。
（4）对直接承受力荷载的结构构件，接头百分率不应大于50%。
1.2 接头端头距钢筋弯曲点不得小于钢筋直径的10倍。
1.3 不同直径钢筋连接时，一次连接钢筋直径规格不宜超过二级。
2 施工准备2.1 技术准备（1）凡参与接头施工的操作人员必须参加技术培训，经考核合格后持证上岗。
（2）核对有编号的钢筋加工单与成品数量；（3）做好技术交底。
2.2 材料准备（1）材料的品种规格：套筒的规格、型号以及钢筋的品种、规格必须符合设计要求。
（2）质量要求：1）钢筋质量要求：①钢筋应符合国家标准《钢筋混凝土用热轧带肋钢筋》（GB 1499）《钢筋混凝土用余热处理钢筋》（GB 13014）的要求，有原材质、复试报告和出厂合格证；②钢筋应先调直再下料，并宜用切断机和砂轮片切断，切口端面应与钢筋轴线垂直，不得有马蹄形或挠曲，不得用气割下料。
2）套筒与锁母材料质量要求：①套筒与锁母材料采用优质碳素结构钢或合金结构钢，其材质应GB 699规定；②成品螺纹连接套应有产品合格证；两端螺纹孔应有保护盖；套筒表面应有规格标记。
2.3 主要机具切割机、钢筋滚压直螺纹成型机、普通扳手及量规（牙形规、环规、塞规）。

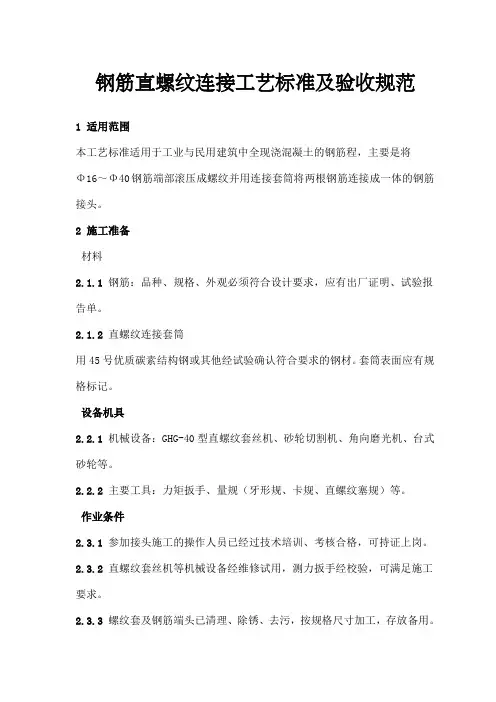

钢筋直螺纹连接工艺标准及验收规范1 适用范围本工艺标准适用于工业与民用建筑中全现浇混凝土的钢筋程，主要是将Φ16～Φ40钢筋端部滚压成螺纹并用连接套筒将两根钢筋连接成一体的钢筋接头。
2 施工准备材料2.1.1钢筋：品种、规格、外观必须符合设计要求，应有出厂证明、试验报告单。
2.1.2直螺纹连接套筒用45号优质碳素结构钢或其他经试验确认符合要求的钢材。
套筒表面应有规格标记。
设备机具2.2.1机械设备：GHG-40型直螺纹套丝机、砂轮切割机、角向磨光机、台式砂轮等。
2.2.2主要工具：力矩扳手、量规（牙形规、卡规、直螺纹塞规）等。
作业条件2.3.1 参加接头施工的操作人员已经过技术培训、考核合格，可持证上岗。
2.3.2直螺纹套丝机等机械设备经维修试用，测力扳手经校验，可满足施工要求。
2.3.3螺纹套及钢筋端头已清理、除锈、去污，按规格尺寸加工，存放备用。
技术准备2.4.1钢筋应先调直再加工，切口端面宜与钢筋轴线垂直，端头弯曲、马蹄严重的应切去，不得用气割下料。
2.4.2检验合格的丝头应加以保护，在其端头加带保护帽或用套筒拧紧，按规格分类堆放整齐。
现场连接施工2.5.1 连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净、完好无损。
2.5.2采用预埋接头时，连接套筒的位置、规格和数量应符合设计要求。
带连接套筒的钢筋应固定牢，连接套筒的外露端应有保护盖。
2.5.3表2.5.3接头拧紧力矩2.5.4经拧紧后的滚压直螺纹接头应作出标记，单边外露丝扣长度不应超过2P。
3 施工操作工艺工艺规程3.1.1直螺纹连接套连接钢筋施工工艺。
钢筋预加工在钢筋加工棚进行，其施工程序是：钢筋除锈调直钢筋端头切平（与钢筋轴线垂直）下料磨光毛刺、缝边将钢筋端头送入套丝机卡盘开口内车出丝头测量和检验丝头质量合格的按规定力矩值拧上直螺纹连接套，在两端分别拧上塑料保护套编号、成捆分类、堆放备用工艺操作方法：施工现场钢筋安装连接程序是：钢筋就位回收待连接钢筋上的保护帽拧上钢筋，首尾对接拧入连接套按直螺纹连接的力矩扭紧钢筋接头，直到力矩扳手发出响声为止用油漆在接好的钢筋上标记质检人员按规定力矩值检查钢筋连接质量，力矩扳手发出响声为合格接头做钢筋接头的抽检记录常用接头连接方法有三种：3.3.1同径或异径普通接头系分别用力矩扳手将下钢筋与连接套、连接套与上钢筋拧到规定的力矩。
钢筋直螺纹工艺评定新世纪商业楼施工中，采用钢筋直螺纹连接技术。
为保证连接质量，对钢筋直螺纹连接工艺评定如下：一．直螺纹工艺要求直螺纹连接速度快，机械性能好，工艺简单，无明火作业。
其施工流程为：下料-套丝-检查丝头质量-套塑料保护帽-连接-检查验收。
施工方法：钢筋下料用钢筋切断机或砂轮锯，严禁使用气割下料；为确保钢筋连接质量，在施工过程中逐个检查丝头的加工质量，达到质量要求的丝头，拧上塑料保护帽或连接套，做好记录。
连接前先回收钢筋连接端的塑料保护帽，检查丝扣牙形是否完好无损、清洁、钢筋规格与被连接规格是否一致。
确认无误后把拧上连接套的一头钢筋拧在被连接钢筋上，并用管钳拧紧，连接好钢筋接头丝扣。
质量要求：钢筋连接接头的混凝土保护层厚度不得少于15mm。
连接套之间横向净距不小于25mm。
接头试件静力拉伸试验：钢筋套丝加工时，按接头数量每500个接头作为一批，做三根接头的静力拉伸试验。
二．直螺纹施工机具施工机具为：切割机、套丝机、普通扳手、量规。
三．直螺纹取样复试结果合格，见附件。
四．直螺纹施工工艺评价结果本工艺施工可达到设计要求，可采用与本工程中。
钢筋电渣压力焊连接工艺电渣压力焊连接工艺简介：Ⅰ工作原理钢筋电渣压力焊是将两钢筋安放成竖向对接形式，利用焊接电流通过两钢筋间隙，在焊剂层下形成电弧过程和电渣过程，产生电弧热和电阻热，熔化钢筋，加压完成的一种压焊方法。
电渣压力焊的焊接过程包括四个阶段：引弧过程、电弧过程、电渣过程和顶压过程。
焊接开始时，首先在上、下两钢筋端面之间引燃电弧，使电弧周围焊剂熔化形成空穴；随之焊接电弧在两钢筋之间燃烧，电弧热将两钢筋端部熔化，熔化的金属形成熔池，熔融的焊剂形成熔渣（渣池），覆盖于熔池之上，此时，随着电弧的燃烧，上、下两钢筋羰部逐渐熔化，将上钢筋不断下送，以保持电弧的稳定，继续电弧过程；随电弧过程的延续，两钢筋端部熔化量增加，熔池和渣池加深，待达到一定深度时，加快上钢筋的下送速度，使其端部直接与渣池接触，这时，电弧熄灭而变电弧过程为电渣过程；待电渣过程产生的电阻热上、下两钢筋的端部达到全截面均匀加热的时候，迅速将上钢筋向下顶压，挤出全部熔渣和液态金属，随即切断焊接电源，完成了焊接工作。
钢筋直螺纹连接施工工艺评定集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）目录钢筋直螺纹连接施工工艺评定为加快基础的施工速度、优质完成工程施工任务，基础结构的筏板主筋连接采用钢筋直螺纹连接。
基本原理是先将待连接钢筋端头表面纵、横肋剥落，然后滚轧成规整的直螺纹，再用相配套的带有内螺纹的套管将两钢筋相对拧紧连接成一体。
根据钢材形变强化的原理，钢筋上滚轧出的直螺纹强度大幅度提高，足以弥补剥肋所造成的强度损失，且延性好，能充分发挥钢筋母材的强度和延性1.工艺评定依据1、《钢筋机械连接操作规程》（JGJ107-2010）2、《滚轧直螺纹钢筋连接接头》（JG 163-2004）3、《建筑工程施工质量验收统一标准》GB50300-20134、本工程结构施工图2.基本规定结构构件中纵向受力钢筋的接头宜相互错开，钢筋机械连接的连接区段长度应按35d 计算(d 为被连接钢筋中的较大直径)。
在同一连接区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率(以下简称接头百分率)，应符合下列规定：1、接头宜设置在结构构件受拉钢筋应力较小部位，当需要在高应力部位设置接头时，在同一连接区段内Ⅲ级接头的接头百分率不应大于25％；Ⅱ级接头的接头百分率不应大于50％；I 级接头的接头百分率可不受限制。
2、接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区；当无法避开时，应采用Ⅱ级接头或I 级接头，且接头百分率不应大于50％。
3、受拉钢筋应力较小部位或纵向受压钢筋，接头百分率可不受限制。
4、对直接承受动力荷载的结构构件，接头百分率不应大于50％。
5、接头端头距离钢筋弯曲点不得小于10倍钢筋直径。
6、不同直径钢筋连接时，一次连接钢筋直径规格不宜超过二级。
3.施工准备3.1技术准备1、有项目总工组织，工程部、质检部、实验室参与，各钢筋加工工班参加，进行岗前技术培训。
2、对施工工艺进行技术交底。
3.2材料准备1、连接套由生产厂家预先制作，螺纹的牙形、螺距等必须与套筒牙形、螺距一致，且经配套的量规检测合格，螺纹量规精度应符合6f要求。
套筒出厂质量检验要求见下表：2、连接套进场时提供产品合格证，并经施工单位、监理单位进行复检。
3、连接套不得有严重锈蚀，油脂等影响砼质量的缺陷或杂物。
4、连接套螺纹及精度不得低于6级，表面粗糙度不得低于6.3，连接套的外径和长度尺寸允许偏差均为±0.5mm，连接套表面应有明显的规格标记。
5、根据施工的实际需要，直螺纹接头可设计成其它形状，如异径接头，可调接头等。
6、滚压机冷却液箱中，加足溶性冷却液(严禁加油性冷却液)，接通电源后空车试转，检查冷却水泵工作及电器控制系统工作是否正常。
7、按要求接好滚压机电源线和接地线，接通电源。
电源为三相380V 50Hz的交流电源，为保证人身安全请使用带漏电保护功能的自动开关。
8、根据所加工钢筋的直径，调换与加工直径相适应的滚丝轮。
9、调换滚丝轮的同时，调换与滚丝轮螺距相适宜的垫圈，以保证螺距的正确性。
10、螺纹套筒和刚才有原材报告及出厂合格证，螺纹套筒有型式检验报告。
4.主要机具5.作业条Array件1、连接套筒、钢筋等材料合格。
2、施工前检查机具设备性能是否完好。
3、钢筋加工厂设施齐备，条件良好。
4、操作工人已进行安全、技术交底。
6.施工工艺6.1操作流程套筒准备→滚压机准备→钢筋平头→加工丝头→丝头检验→带帽保护→连接施工→接头检验。
6.2施工步骤1、钢筋平头平头的目的是让钢筋切口端面与母材轴线方向垂直，不得有马蹄形或翘曲，使接头拧紧后能让两个丝头对顶，更好地消除螺纹间隙。
宜采用砂轮切割机或其它专用切断设备。
2、加工丝头（1）丝轮与加工直径相适应后，将与钢筋相适应的对刀棒插入滚轧头中心，调整滚丝轮使之与对刀棒相接触，抽出对刀棒，拧紧螺钉，压紧齿圈，使之不得移动。
（2）对于固定定位盘的设备根据所加工钢筋直径，调换与加工直径相适应的定位盘（定位盘上打印有加工直径）。
对于可调整定位盘的设备按定位盘刻度调整到相应的刻度，当剥肋刀磨损时还需要进行微调。
（3）根据所加工钢筋规格，调整剥肋行程档块的位置，保证剥肋长度达到要求值。
剥肋长度与钢筋规格的关系见下表：2022（4）根据所加工钢筋规格，调整行程开关压块的位置，保证滚轧螺纹有效长度达到要求值，螺纹有效长度与钢筋规格的关系见表：2018（5）工件装夹：将待加工的钢筋装卡在定心钳口上，伸出长度应与起始位置的滚轧头剥刀片端面对齐，然后扳动手柄夹紧，在夹紧的同时根据钢筋不同直径调整钢筋端头长度，这是保证钢筋丝牙长度的关键。
（6）接通电源，打开冷却水阀门，按下正转起动按钮，即可转动进给手柄，向工件方向进给实现切削，当剥肋长度达到要求时，剥肋刀自动张开，转动手柄继续进给，即可实现滚轧螺纹，当滚丝轮与钢筋接触时一定要用力，并使主轴旋转一周。
轴向进给一个螺距长度，当进给到一定程度后，即可实现自动进给，直到整个滚轧过程完成后自动停车，按下反转起动按钮，即可实现自动退刀。
（7）当自动退刀结束后顺时针转动进给手柄，将滚轧头退回到初始位置，此时剥肋刀自动复位。
卸下加工完成的工件即可。
（8）滚轧反丝时，先将滚轧头中的滚丝轮任意两个互换位置；再将行程开关压块前后互换位置，并保证行程不变。
（9）滚轧反丝时，按下正转起动按钮，转动进给手柄向工件方向进给实现切削，当剥肋长度达到要求时，剥肋刀自动张开，停止进给，此时按下停止按钮停车后，按下反转按钮，滚轧头反向旋转，操纵手柄继续进给，即可滚轧反扣螺纹，当滚丝轮与钢筋接触时，一定要用力，并使主轴转一周，轴向进给一个螺距长度，当进给到一定程度后，即可实现自动进给，直到整个滚轧过程完成后自动停车。
按下正转起动按钮，即可实现自动退刀。
（10）钢筋采用的接头型式有标准型、正反丝型和变径型三种，柱子等部位钢筋不带弯钩或一端带弯钩的、安装时起码有一根钢筋能转动的钢筋采用标准型接头，梁等部位钢筋两端不能转动的接头采用正反丝，对柱子钢筋直径有变化的采用径型，由于施工方便程度及质量控制难易程度不同，施工应尽量采用标准接头。
6.3丝头检验1、环规检查螺纹长度，误差在范围内为合格；同时用螺纹通止规检查丝头尺寸，通规能旋入，止规不能旋入或不能完全旋入为合格。
2、螺纹的直径检验方法见下表：3、丝头检验方法如下：6.4带帽保护1、用专用的钢筋丝头保护帽或连接套筒将钢筋丝头进行保护，防止螺纹被磕碰或被污物污染。
2、按规格型号及类型进行分类码放。
6.5连接施工1、钢筋就位：将丝头检验合格的钢筋搬运至待连接处。
2、接头拧紧：每种规格的接头连接时先用力矩扳手进行样板拧紧，按到达下表的拧紧力矩时进入套筒的丝头数作为后续接头的控制参数。
后续接头使用工作扳手或管钳进行施工，将两个钢筋丝头在套筒中间位置相互顶紧（锁母型接头除外）。
拧紧力矩不应小于下表的规定：3、作标记：经拧紧后的钢筋剥肋滚压直螺纹接头应作出标记，与未拧紧的接头区分开，防止出现漏拧现象。
6.6接头检验1、单边外露丝扣长度不应超过2p。
2、操作者自检：外观逐个检查，每10个接头用螺纹环规检验一次。
3、质量员抽检：按同一批内的10%抽检，合格率不低于95%时为整批合格。
4、取样试验：7.质量注意事项1、冷却液体必须使用水溶性乳化冷却液，严禁使用油性冷却液，更不可用普通润滑油代替。
2、没有冷却液时严禁滚轧加工螺纹。
3、待加工的钢筋端部应平整，必须用无齿锯下料。
且在端部500mm 长度范围内应圆直，不允许弯曲，更不允许将气割或切断机下料的端头直接加工。
4、在初始切削时进给应均匀，切勿猛进，以防刀刃崩裂。
5、滑道及滑块应定期清理并涂油。
6、铁屑应及时清理干净。
7、冷却液体箱半月清理一次。
8、减速器应定期加油，保持规定油位。
9、滚压机应定期进行保养。
10、机床的机壳必须可靠接地后再使用。
11、加工钢筋端头的螺纹时，采用水溶性润滑液，不得使用油性润滑液。
12、连接钢筋时，钢筋规格和连接套的规格必须一致，并确保钢筋和连接套的丝扣干净完好无损。
13、连接钢筋时用普通扳手拧紧，外露有效丝扣牙数在2牙以内，并做好拧紧标记。
14、钢筋弯曲点与接头端头距离大于钢筋直径的10倍，严禁在接头处弯曲。
15、接头套筒处保护层不小于15mm，连接套之间横向间距大于25mm。
16、在钢筋35 d区段范围内，有接头的受力钢筋截面面积占受力钢筋总截面面积蓄百分率不宜超过50%。
8.安全注意事项1、工人进场一定要穿工作服，戴安全帽并系好安全带，不能穿拖鞋进入施工现场。
2、要安全用电，不能擅自动用电器设备及电器箱。
3、严禁在开动机器、正在轧制螺纹以及轧制完毕退刀时，机器未停、戴手套碰钢筋，以免造成事故，违者后果自负。
4、施工完成后要检查机器电源是否关闭，电线是否完好，电器箱门锁是否锁锁好，以免非操作人员擅自开动机器。
5、施工完成后，将施工现场清理干净，做好文明施工方可退场。
9.评定方法及评定结果1、评定方法（1）接头试件单向拉伸强度应满足下列要求：（2）钢筋母材的性能应符合有关钢材现行标准规定。
（3）工艺检验中，6个接头试件的抗拉强度均应符合上表中得规定；当钢筋抗拉强度实测值大于抗拉强度标准值的1.1倍时，对于本工程中钢筋机械连接接头设计为Ⅱ级接头，试件抗拉强度尚应大于等于钢筋抗拉强度实测值的0.09倍。
（4）现场检测中，接头试件的抗拉强度按设计要求Ⅱ级接头等级进行评价。
当6个抗拉强度均符合上表中Ⅱ级等级要求时，该验收批评定为合格。
如1个试件的强度不符合要求，应取6个试件进行复检。
复检中如仍有1个试件的强度不符合要求，责该验收批评定为不合格。
（5）接头的连接质量用力矩扳手按下表中规定的接头拧紧值检查连接质量。
抽检的接头应全部合格。
（6）连接钢筋时，应检查钢筋连接套筒的出厂合格证。
2、评定结果本次检验所有的接头全部合格，符合工艺评定标准，满足设计和规范要求。
