差压式流量计安装使用说明书目录一、用途及特点 (1)二、工作原理 (2)三、节流装置的型号、名称及常规适用范围 (2)四、结构及简图 (4)五、安装与使用 (8)六、V型锥流量计 (11)七、一体化节流装置 (12)八、供应的成套性和订货须知 (12)九、节流装置订货咨询单 (15)节流装置安装使用说明书首先感谢您选用我公司生产的节流装置及其它流量与液位仪表产品。
本公司将竭诚为您提供优质服务，以保证您用好这些产品。
节流装置分为标准节流装置和非标准节流装置两大类。
凡是设计安装和使用符合IS05167国际标准和（或）GB/T2624国家标准的称为标准节流装置，其它皆称非标准节流装置。
标准节流装置的用量大于后者，而非标准节流装置的结构型式、品种口径规格、适用介质条件范围等却远远多于和大于前者。
一、用途及特点1、用途：节流装置与差压变送器、流量积算仪等配套组成差压式流量计，节流装置安装于管道上是流量测量的一次元件。
主要用于流经管道各种气体（纯净的或含粉尘的）、蒸汽（饱和或过热）和液体（导电或不导电；强腐蚀性；粘稠或含有微小颗粒脏污等）流量。
可直接测量体积流量或质量流量。
2、特点节流装置是最早被采用、历史最悠久也是目前用量最大应用最广的流量测量方法，它有如下许多主要优点。
1）标准节流装置无须实流标定即可确定其测量精确度。
（目前流量计中的唯一）2）适用被测介质宽广，几乎可用于所有气体、蒸汽和液体的流量测量。
3）管径范围广，φ2～φ3000mm（或更大）；截面形状：圆形矩形皆可o4）使用压力可高达32Mpa；也可用于负压。
5）介质温度范围：-185～+650℃，其它流量计尚无可能。
6）非标准节流装置结构型式多样，几乎可适用各种各样流体流量测量。
7）可通过设置差压变送器量程在现场改变流量范围。
8）使用、操作简单、易掌握，日常维护量小。
二、作用原理节流装置测量流量的原理是依据著名的伯努力流体力学原理。
如图（1）所示在管道中安放一只节流件，则有流体流过节流件时会在接节流件两侧产生一个压力差（差压p），这时的流量与差压的平方根成正比即：图(1) 节流装置测量原理体积流量：式中：A：常数C：流出系数β：直径比（=D/d）d：节流件孔径（mm）ε：可膨胀性系数△pa：节流件前后的差压（Pa）p：工况下流体密度（Kg/m3）三、本公司节流装置的型号、名称及常规适用范围本公司生产有标准节流装置和非标准节流装置两大类，26种主要节流装置的分类，型号名称及常规适用范围见表（一）表（一） 26种主要节流装置的分类、型号、名称及常规适用范围注：用户若需超出列表使用范围或需改变结构型式，本公司期待您的咨询或协商。

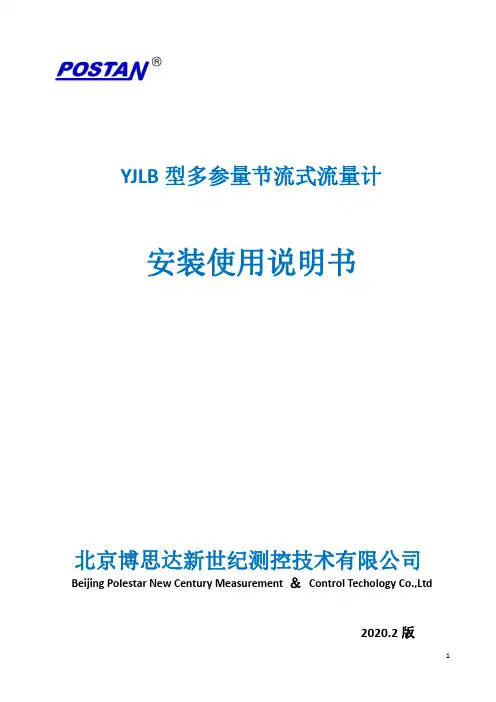

YJLB型多参量节流式流量计安装使用说明书北京博思达新世纪测控技术有限公司Beijing PoIestar New Century Measurement＆ControI TechoIogy Co.,Ltd2020.2版前言为了使用户更加熟悉和掌握公司产品的应用，特编制本安装使用说明书。
本使用说明书适用于YJLB型多参量节流式流量计。
本仪表在发货前已经过全面调试。
为了保证仪表正常安装使用，在安装前仔细阅读本说明书。
●本用户说明书必须提供给最终用户。
●在使用前，请仔细阅读本说明书。
●版权所有，未经北京博思达新世纪测控技术有限公司书面同意，不能以任何形式复制说明书内容。
●公司确保说明书的正确性，如果出现错误或遗漏请通知北京博思达新世纪测控技术有限公司。
感谢您使用本公司的流量仪表产品！目录1．概述 (4)2．工作原理 (5)3．基本参数 (6)4．结构图 (7)5．安装 (9)6．仪表运行准备及操作 (17)8．YJLB型多参量节流式流量计防冻隔离液加注方法 (18)一.概述YJLB多参量节流式流量计是在传统节流装置和智能差压变送器组装成一体的基础上，采用本公司生产的FC2100/2200系列多参量节流式流量计专用流量计算机（或转换单元），通过HART协议等通讯采集多参量差压变送器的差压、压力信号和温度变送器温度信号（可根据需要选配1—3台差压变送器），从而构成的新型流量计量系统，以满足用户对能源介质计量高层次的需求。
产品设计和制造符合GB/T2624-2006国家标准、ISO5167:2003国际标准。
可广泛应用于蒸汽、天然气、煤气、通用气体、热水、其它液体等多种流体的流量检测和贸易计量。
产品具有传统节流装置的介质适应性好（液体、气体、蒸汽通用）、无运动部件、毋须实流标定（可采用几何测量方法进行干校验）、计量准确度有国家（国际）标准支持等优点外还具有：◆由于仪表整体组装，消除了仪表现场安装带来的测量误差，故障率大大降低，属于免维护型仪表；◆差压变送器的导压管短，使仪表的动态性能得到提高；◆标配ISA1932喷嘴节流件，使流量计压力损失更小，使用时间更长，法定检定周期为4年；◆特别适用于蒸汽流量的测量：仪表配备了具有国家专利的取压装置（专利号：201820596142.2），测量蒸汽时不需保温和伴热，ISA1932喷嘴节流件更耐高流速蒸汽的冲击和磨损，不易变形，准确度长期可靠。
流量测量节流装置（孔板）技术资料全说明一.概述作用：指导操作、经济核算、保障安全的重要参数。
1.1测量流量的现状现状：迄今为止，流量的测量准确度较低，流量计的通用性很差，单位传递和仪器的检定都有困难，是发展中的领域。
原因：流体性质多样：单相与多相、牛顿与非牛顿、粘与非粘、可压和不可压、汽化、结晶和清洁杂质等。
管路系统的多样性：圆和非圆、光滑和粗糙、弯曲情况等。
流动状态多样：层流，紊流（充分发展与非充分发展）、满管、非满管、明渠…1.2概念1）瞬时流量（流量）q ：单位时间内流过某一截面的物质数量（质量或体积）。
2）总流量（总量、累积流量）Q ：在某一时间内流过的物质数量。
Q=t ⎰qd , 4-1q =dtdQ4-2 若q = c 则Q= q (t 2-t 1) 4-33）流量表示法：● 质量流量m q ： 单位：kg/s kg/h ● 体积流量v q ： 单位：m 3/s m 3/h ● 二者之间的关系：v m q q ρ= 4-4ρ——流体的密度kg/ m 34）说明● 质量流量是物质的固有属性不随外界条件发生变化，是反映流量的最好方法。
● 凡是没有特殊说明的流量，均指的是瞬时流量。
1.3流量测量方法的分类1）容积法流体的固定的已知大小的体积逐次的从流量计中排放流出，则计算流出次数，就可以求出总量，计算排放频率，就可以求出q。
例如刮板流量计、椭圆齿轮流量计、腰轮流量计。
v特点：流体的流动状态，雷诺数影响小，易准确计数。
但是不宜于高温，高雅，赃、污介质，上限不能很大，漏流以及磨损。
2）流速法：应用最多，流通截面积恒定时，截面上的平均流速与体积流量成正比，测出与流速有关的物理量就可以知流量的大小。
例如差压法、动压、涡轮等。
3）质量法：●直接法：由牛顿第二定律，测力，加速度，得出质量。
例如：转子，靶式。
●间接法：体积流量与密度信号综合运算。
4）其他：漩涡、热式、电磁、超声波。
二.节流式流量计是目前应用最广的一种流量计，约占70%，今后相当长的时间内还会占40%～45%优点：形式不需要个别标定，能保证相当高的工作精度。
节流式流量计的工作原理节流式流量计是一种典型的差压式流量计．是目前工业生产中用来测量气体、液体和蒸气流量的最常用的一种流量仪表．据调查统计，在炼钢厂、炼油厂等工业生产系统中所使用的流量计有(70—80)％左右是节流式流量计．在整个工业生产领域中，节流式流量计也占流量仪表总数的一半以上．节流式流量计所以得到如此广泛的应用，主要是因为它具有以下两个非常突出的优点：①结构简单，安装方便，工作可靠，成本低，又具有一定准确度．能满足工程测量的需要．②有很长的使用历史，有丰富的、可靠的实验数据，设计加工已经标准化．只要按标准设计加工的节流式流量计，不需要进行实际标定，也能在已知的不确定度范围内进行流量测量．尤其是第二个优点，使得节流式流量计在制造和使用上都非常方便．因为对一个流量计，特别是大流量测量用的流量汁，在检定时将会遇到各种各样的困难．节流式流量计通常由能将流体流量转换成差压信号的节流装置及测量差压并显示流量的差压计组成．安装在流通管道中的节流装置也称“一次装置”，它包括节流件、取压装置和前后直管段．显示装置也称“二次装置”，它包括差压信号管路利测量中所需的仪表．不少国家对节流装置做了很多研究工作．AGA(美国气体协会)和ASME(美国机械工程师协会)从本世纪初就开始进行节流装置的实验，研究结果分别在1969年和1971年的报告中发表．DIN(德国工业标准)中，早就对节流装置进行了规定，到1969年已经过六次修订国际标难化组织(ISO)在汇总了各国的研究成果的基础上，分别于1967年和1968年出版了ISO／R541和ISO／R781，作为节流装置的国际标准．1980年又对前面的两个文件进行了修订，出版了适合于孔板、喷嘴和文丘里管的国际标准ISO 5167．我国也于1981年出版了流量测量节流装置的国家标准GB 2624，对角接取压、法兰取压的标准孔板和角接取压标准喷嘴做了具体规定．使用标准节流装置时，流体的性质和状态必须满足下列条件：①流体必须充满管道和节流装置，并连续地流经管道．②流体必须是牛顿流体，即在物理上和热力学上是均匀的、单相的，或者可以认为是单相的，包括混合气体，溶液和分散性粒子小于o．1m的胶体．在气体中有不大于2％(质量成分)均匀分散的固体微粒，或液体中有不大于5％(体积成分)均匀分散的气泡，也可认为是单相流体．但其密度应取平均密度．③流体流经节流件时不发生相交．④流体流量不随时间变化或变化非常缓慢．⑤流体在流经节流件以前，流束是平行于管道轴线的无旋流。
