一体化孔板流量计 一体型节流式流量计

孔板流量计流量计算方法本方法所需配置：适宜的孔板流量计，空盒气压计，压差计，温度计，瓦斯浓度测定仪。

孔板流量计由抽采瓦斯管路中加的一个中心开孔的节流板、孔板两侧的垂直管段和取压管等组成。

当气体流经管路内的孔板时，流束将形成局部收缩，在全压不变的条件下，收缩使流速增加、静压下降，在节流板前后便会产生静压差。

在同一管路截面条件下，气体的流量越大，产生的压差也越大，因而可以通过测量压差来确定气体流量。

混合气体流量由下式计算：Q=Ｋb△h1/2δPδT (1)该公式系数计算如下：Ｋ＝189.76a0mD2 (2)b=(1/(1-0.00446x))1/2 (3)Ｋ—孔板流量计系数，由实验室确定；b—瓦斯浓度校正系数，由有关手册查取；△h—孔板两侧的静压差，mmH2O，由现场实际测定获取；δP—压力校正系数；δT—温度校正系数；x--混合气体中瓦斯浓度，%；t--同点温度，℃；a0--标准孔板流量系数；(在相关手册中查出)m--孔板截面与管道截面比；D--管道直径，米；P T--孔板上风端测得的绝对压力，毫米水银柱；抽采的纯瓦斯流量，采用下式计算：Qw=x·Q (6)式中x—抽采瓦斯管路中的实际瓦斯浓度，%。

孔板流量计在安装时要注意孔板与瓦斯管的同心度，不能装偏。

在钻场内安装流量计时，应保证孔板前后各1m段应平直，不要有阀门和变径管。

在抽采巷瓦斯管末端安装流量计应保证孔板前后各5m段应平直，不要有阀门和变径管。

煤矿抽放瓦斯使用孔板流量计计算抽放要领及参考系数孔板流量计由抽采瓦斯管路中扩展的一个焦点开孔的节流板、孔板两侧的垂直管段和取压管等组成，如下图。

煤矿。

当气体流经管路内的孔板时，流束将造成局限缩短，孔板流量计原理。

在全压不变的条件下，缩短使流速扩展、静抬高落，孔板流量计原理。

在节流板前后便会出现静压差。

学习孔板流量计计算公式。

在同一管路截面条件下，计算公式。

气体的流量越大，你知道流量计。

出现的压差也越大，是以能够经历丈量压差来肯定气体流量。

SR （111）型一体化孔板流量计产品性能简述：对于供热行业，因热用户用汽特点：用汽负荷（流量变动）范围宽；温度、压力波动相对较大；蒸汽参数（温度、压力、流量）变动速率快；且为高温、高压流体。

故选用的流量测量装置应符合该特性，满足在宽量程（1:30流量范围比）内具有相同精度±1.0%RS 的流量计；同时应具有响应速度快，分辨率高，具有精确温压补偿功能的产品；选用材质及整体硬件配置应满足长期稳定可靠基本免维护的要求。

以下从计算公式（数学模型）、硬件结构、计量标准依据（量纲传递）、用户应用反馈及典型案例等几个方面说明使用SR 系列蒸汽流量计的优势。

1.图01给出了典型的SR （111）型一体化孔板流量计的实测精度曲线 上图为航天部101所给出的精度曲线：在2.5%-100%（1:40流量范围比）的测量范围内测量精度为±1.0%RS 补偿后精度。

2.多参数补偿、分段运算技术原理和精度保证●SR （111）型一体化孔板与传统孔板一样，基本公式如下:标记为公式 ①式中: q m----瞬时流量,单位:kg/h ；β---工作状态孔径比;ΔP------差压, 单位:Pa ；C--流出系数；ρ1--上游侧流体密度；单位:kg/m 3 ；ε1--流体可膨胀系数；d --工作状态节流孔径, 单位:m ；其中参数：C=f(t1, ΔP); β= f(t1); ε1= f(t1,P1, ΔP); ρ1= f(t1, P1);即C 、β、ε1、ρ 1 都会跟随t1、P1、ΔP 的波动而相应地发生不同程度的变动；而传统流量计在设计和制造流量计时，C 、β、ε1、ρ1都是按给定的设计温度（t0）、压力（p0）点选取一个固定值，而不是一条随实流蒸汽工况t1,P1波动的曲线，q m=Pk∆(标记为公式②，式中K是、ρ1的一个常数，即K为一个固定值)这样造成总体测量系综合了C、β、ε1统误差为±5.0%FS(在1:4的流量范围)，如超出1:4范围，误差可达到±10-30% FS。

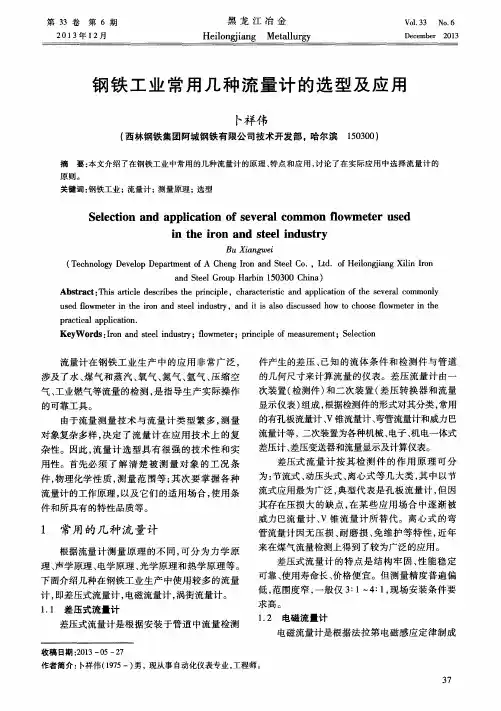

14种流量计的工作原理流量计（Flowmeter）是工业生产的眼睛，与国民经济、国防建设、科学研究有着密切的关系，在国民经济中占据重要地位与作用，可用于气体、液体、蒸汽等介质流量的测量。

为了更好的展示流量计测量原理，小编采用动画演示的方法来给大家介绍流量计的工作原理!1.孔板流量计板流量计工作原理：流体充满管道，流经管道内的节流装置时，流束会出现局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。

这种测量方法是以能量守衡定律和流动连续性定律为基准的。

工作特点：①节流装置结构简单、牢固，性能稳定可靠，使用期限长，价格低廉;②应用范围广，全部单相流皆可测量，部分混相流亦可应用;③标准型节流装置无须实流校准，即可投用;④一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。

2. 电磁流量计电磁流量计工作原理：基于法拉第电磁感应定律。

在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁常当有导电介质流过时，则会产生感应电压。

管道内部的两个电极测量产生的感应电压。

测量管道通过不导电的内衬(橡胶，特氟隆等)实现与流体和测量电极的电磁隔离。

工作特点：①具有双向测量系统;②传感器所需的直管段较短，长度为5倍的管道直径；③压力损失小；④测量不受流体密度、粘度、温度、压力和电导率变化的影响；⑤主要应用于污水处理方面。

3. 涡轮流量计涡轮流量计工作原理：在一定的流量范围内，涡轮的转速与流体的流速成正比。

流体流动带动涡轮转动，涡轮的转速转换成电脉冲，用二次表显示出数据，反应流体流速。

工作特点：①抗杂质能力强;②抗电磁干扰和抗振能力强;③其结构与原理简单，便于维修;④几乎无压力损失，节省动力消耗。

4. 文丘里流量计工作原理：当流体流经文丘里流量计管道内的节流件时，流速在文丘里节流件初形成局部收缩，导致流速增加，静压差下降，文丘里流量计前后便产生了静压差，流体流量越大，静压差就越大，根据压差来衡量流量。

节流孔板流量计原理、性能和特点小结本文由提供一、孔板流量计概述标准节流孔板是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。

节流孔板流量计节流装置包括环室节流孔板，喷嘴等。

节流孔板流量计节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，节流孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。

二、孔板流量计性能充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以节流孔板流量计可以通过测量压差来衡量流体流量的大小。

这种测量方法是以能量守衡定律和流动连续性定律为基准的。

智能节流装置(节流孔板流量计)是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该节流孔板流量计采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。

三、孔板流量计特点节流孔板流量计节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。

节流孔板计算采用国际标准与加工节流孔板流量计应用范围广，全部单相流皆可测量，部分混相流亦可应用。

标准型节流装置无须实流校准，即可投用。

一体型节流孔板流量计安装更简单，无须引压管，可直接接差压变送器和压力变送器。

智能型节流孔板流量计特点：1、采用进口单晶硅智能差压传感器2、高精度，完善的自诊断功能3、智能节流孔板流量计智能节流孔板流量计其量程可自编程调整。

4、智能节流孔板流量计可同时显示累计流量、瞬时流量、压力、温度。

5、具有在线、动态全补偿功能外，智能节流孔板流量计还具有自诊断、自行设定量程。

6、配有多种通讯接口7、稳定性高8、量程范围宽、大于10：19、智能型节流孔板流量计技术指标10、高精度：±0.075%11、高稳定性：优于0.1%FS/年12、高静压：40MPa13、连续工作5年不需调校14、可忽略温度、静压影响15、抗高过压。

孔板一体式流量计是一种常用的流量测量设备，其验收标准主要包括以下几个方面：
1. 外观检查：检查流量计的外观是否有损坏、变形等现象，以及各部件是否齐全、紧固。

2. 精度检查：在规定的流量范围内，对流量计进行多次测量，计算其平均误差，并与厂家提供的精度指标进行对比。

一般情况下，精度误差应小于或等于厂家提供的精度指标。

3. 重复性检查：在同一流量点上，对流量计进行多次测量，计算其重复性误差。

重复性误差应小于或等于厂家提供的重复性指标。

4. 线性度检查：在规定的流量范围内，对流量计进行多次测量，计算其线性度误差。

线性度误差应小于或等于厂家提供的线性度指标。

5. 响应时间检查：在规定的流量范围内，对流量计进行快速开关操作，观察其响应时间是否符合厂家提供的要求。

6. 压力损失检查：在规定的流量范围内，对流量计的压力损失进行测量，计算其平均值，并与厂家提供的压力损失指标进行对比。

压力损失应小于或等于厂家提供的压力损失指标。

7. 温度影响检查：在不同温度条件下，对流量计进行多次测量，计算其温度影响误差。

温度影响误差应小于或等于厂家提供的温度影响指标。

8. 安装要求检查：检查流量计的安装是否符合厂家提供的安装要求，包括管道连接、阀门设置、过滤器安装等。

9. 电气性能检查：检查流量计的电气性能是否符合厂家提供的电气性能指标，包括电源电压、输出信号、绝缘电阻等。

10. 使用说明书和质保书：检查流量计的使用说明书和质保书是否齐全、有效。

通过以上各项检查，确保孔板一体式流量计的性能、质量符合设计要求和使用要求，方可进行验收。

四种常用流量计的优缺点一、孔板流量计孔板流量计是将标准孔板与多参量差压变送器(或差压变送、温度变送器及压力变送器)配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量。

广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。

孔板流量计被广泛适用于煤炭、化工、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域，是发展工农业生产，节约能源，改进产品质量，提高经济效益和管理水平的重要工具在国民经济中占有重要的地位。

在过程自动化仪表与装置中，流量仪表有两大功用：作为过程自动化控制系统的检测仪表和测量物料数量的总量表。

（一）优点：1．标准节流件是全用的，并得到了国际标准组织的认可，无需实流校准，即可投用，在流量传感器中也是唯一的;2．结构易于复制，简单、牢固、性能稳定可靠、价格低廉;3．应用范围广，包括全部单相流体(液、气、蒸汽)、部分混相流，一般生产过程的管径、工作状态(温度、压力)皆可以测量;4．检测件和差压显示仪表可分开不同厂家生产，便与专业化规模生产。

（二）缺点：1．测量的重复性、精确度在流量传感器中属于中等水平，由于众多因素的影响错综复杂，精确度难于提高;2．范围度窄，由于流量系数与雷诺数有关,一般范围度仅3∶1～4∶1;3．有较长的直管段长度要求，一般难于满足。

尤其对较大管径，问题更加突出;4．压力损失大;5．孔板以内孔锐角线来保证精度，因此传感器对腐蚀、磨损、结垢、脏污敏感，长期使用精度难以保证，需每年拆下强检一次;6．采用法兰连接，易产生跑、冒、滴、漏问题，大大增加了维护工作量。

二、容积式流量计容积式流量计，又称定排量流量计，简称PD流量计，在流量仪表中是精度最高的一类。

它利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据测量室逐次重复地充满和排放该体积部分流体的次数来测量流体体积总量。

容积式流量计按其测量元件分类，可分为椭圆齿轮流量计、刮板流量计、双转子流量计、旋转活塞流量计、往复活塞流量计、圆盘流量计、液封转筒式流量计、湿式气量计及膜式气量计等。

一体化孔板流量计计算公式一体化孔板流量计技术指标孔板流量计，可广泛应用于石油、化工、天然气、冶金、电力、制药等行业中，各种液体、气体、天燃气以及蒸汽的体积流量或质量流量的连续测量。

但是很多人不知道孔板流量计是怎么计算出来，今日我就和大家探讨一下孔板流量计的计算公式简单来说差压值要开方输出才能对应流量实际应用中计算比较多而杂一般很少本身计算的这个都是用软件来计算的下面给你一个实际的例子看看吧一．流量补偿概述差压式流量计的测量原理是基于流体的机械能相互转换的原理。

在水平管道中流动的流体，具有动压能和静压能（位能相等），在确定条件下，这两种形式的能量可以相互转换，但能量总和不变。

以体积流量公式为例：Q v = CεΑ/sqr（2ΔP/（1—β＾4）/ρ1）其中：C 流出系数；ε 可膨胀系数Α 节流件开孔截面积，M＾2ΔP 节流装置输出的差压，Pa；β 直径比ρ1 被测流体在I—I处的密度，kg/m3；Qv 体积流量，m3/h依照补偿要求，需要加入温度和压力的补偿，依据计算书，计算思路是以50度下的工艺参数为基准，计算出任意温度任意压力下的流量。

其实紧要是密度的转换。

计算公式如下：Q = 0.004714187 *d＾2*ε*＠sqr（ΔP/ρ）Nm3/h 0C101.325kPa也即是画面要求显示的0度标准大气压下的体积流量。

在依据密度公式：ρ= P*T50/（P50*T）* ρ50其中：ρ、P、T表示任意温度、压力下的值ρ50、P50、T50表示50度表压为0.04MPa下的工艺基准点结合这两个公式即可在程序中完成编制。

二．程序分析1.瞬时量温度量：必需转换成确定摄氏温度；即+273.15压气力：必需转换成确定压力进行计算。

即表压+大气压力补偿计算依据计算公式，数据保存在PLC的寄存器内。

同时在intouch画面上做监视。

2.累积量接受2秒中一个扫描上升沿触发进行累积，即将补偿流量值（Nm3/h）比上1800单位转换成每2S的流量值，进行累积求和，画面带复位清零功能。

天然气流量计的选择方式天然气流量计常见问题解决方法天然气流量计接受卡门涡街原理制造，具有测量精度高、量程宽、功耗低、安装便利、操作简单、压力损失小等优点，可测量工况体积流量或标准体积流量（一体化智能温度天然气流量计接受卡门涡街原理制造，具有测量精度高、量程宽、功耗低、安装便利、操作简单、压力损失小等优点，可测量工况体积流量或标准体积流量（一体化智能温度、压力补偿），依据用户需要，可附带脉冲或4～20mADC电流输出功能。

是目前比较理想的天然气计量仪表通常能够使用到天然气流量计的用户大都是从事商业用途，目的在于了解天然气的使用情况，还有就是了解天然气使用来带的效益依据。

用户在选择天然气流量计时，需要依据本身本身的燃气设备运行情况及规模选用合适的天然气流量计。

那么该如何选择呢？下面为大家分析一下：1、流体的特性：天然气的压力、温度、压缩性、密度等。

气体的体积会随着温度、压力的变化而变化，所以在决议选购流量计的时候就必需考虑是否需要配置温度、压力补偿。

2、仪表的性能：天然气流量计的精度、重复性、线性度、量程比、压力损失、始动流量、输出信号以及响应时间等，要对仪表的这些性能进行认真的比较分析，依据使用需求来选择。

3、安装条件：燃气管道的走向，气体的流动方向、直管段的长度、管道直径、安装位置以及管道是否有震动等，这些都会影响天然气流量计的测量精度、维护成本和使用寿命。

4、价格：除了考虑仪表的价格，还要考虑流量计的安装费用、维护费用、检验费用等，综合对比衡量，选出充分本身需求价格的仪表。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

孔板流量计的使用要求孔板流量计技术指标孔板流量计（流量与差压的平方成正比）的使用条件、使用范围和对管道的要求：1.流体应是单相、均质的牛顿流体，在通过节流装置时不发生相变和析出杂质，在节流装置中不得有任何形式的物质黏附或聚集。

2.管道仅适用于圆管，管径大小有确定限制，上下游有很长的直管段，而且节流件上游10D、下游4D直管段的内表面粗糙度、圆度要严格符合实在规定。

3.流态流动应是连续、稳定的，不是脉动流；在受到节流件影响前已形成典型的、充分进展的流速分布（紊流速度分布），流线与管轴线平行，不得为旋转流。

作为国内较早研发和生产孔板流量计的厂家，生产的一体化孔板流量计质量优良，性能杰出，在国内浩繁工业现场得到广泛应用。

V锥流量计是利用V锥体在流场中产生的节流效应，通过检测上下游压差来测量流量。

与一般节流件相比，它更改了节流布局，从中心孔节流改为环状节流。

实践使用证明，V锥流量计与其他流量仪表相比，具有长期精度高、稳定性好，受安装条件局限小、耐磨损、测量范围宽、压损小、适合赃污介质等优点。

而且V锥体本身作为流场的整流器而成为一种具有独特性能的优异的新型流量计。

由V锥传感器和差压变送器组合而成的V锥流量计，可精准明确测量宽雷诺数（8103≤Re≤5107）范围内各种介质的流量。

生产节流装置厂商都知道，在对孔板流量计和V锥流量计等节流装置依据现场参数计算开孔直径的时候，会涉及到这么一个问题，就是差压变送器的最大差压值如何选取的问题？差压值如何选取，该选多大的？和很多因素有关，比如：不确定度，前后直管段等，所以说在计算孔板流量计和V锥流量计的开孔直径时，千万不能盲目的选取大的差压，而要综合考虑一些相关因素。

我国天然气计量通常以体积表示，法定单位是立方米。

我国规定天然气流量测量的标准状态是:确定压力为0.101325MPa，温度为23.15℃。

天然气流量计量方法很多，可用的流量仪表也很多，按工作原理大致分为:差压式流量计、容积式流量计、速度式流量计3种类型。

10大常见流量计原理图及特点流量计关于流量计的原理，其实一直都觉得很难搞懂，不知道你们是不是这样。

所以特地找了动态原理图以帮助理解，希望对你们也有用。

椭圆流量计产品特点1. 其依靠被测介质的压头推动椭圆齿轮旋转而进行计量。

2. 粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此核测介质的粘皮愈大，泄漏误差愈小，对测量愈有利。

3. 适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死，以致无法测量流量)。

如果被测液体介质中夹杂有气体时，也会引起测量误差。

腰轮流量计产品特点1. 重量轻、精度高，安装使用方便。

2. 压力损失小，量程范围大。

3. 主要用于石化、电力、冶金、交通、国防以及商贸等部门对汽油、煤油及轻柴油等油品的计量。

双转子流量计产品特点1. 适用于稀油、轻质油、稠油、含砂量大、含水量大的原油，被测量液体的粘度范围大。

2. 流量计通过的液体流量大。

3. 使用寿命长，准确度高，可靠性强。

4. 压内损失极小。

5. 可直接与计算机联网。

孔板流量计产品特点1. 节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。

2. 应用范围广，全部单相流皆可测量，部分混相流亦可应用。

3. 标准型节流装置无须实流校准，即可投用。

4. 一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。

转子流量计产品特点1. 工业上和实验室最常用的一种流量计。

2. 结构简单、直观、压力损失小、维修方便。

3. 须安装在垂直走向的管段上，流体介质自下而上地通过转子流量计。

涡轮流量计产品特点1.抗杂质能力强。

2.抗电磁干扰和抗振能力强。

3.其结构与原理简单，便于维修。

4.几乎无压力损失，节省动力电耗。

电磁流量计产品特点1. 双向测量系统。

2. 传感器所需的直管段较短，长度为5倍的管道直径。

3. 压力损失小4. 测量不受流体密度、粘度、温度、压力和电导率变化的影响5. 主要应用于污水处理方面。

目录自动化仪表选型设计规定HG/T20507-2000 (1)1 温度仪表 (1)2 压力仪表 (2)3 流量仪表 (4)4 物位仪表 (6)5 过程分析仪表 (9)6 显示控制仪表 (10)7 仪表盘 (10)8 控制阀 (12)9 附录A (12)10 附录B (12)自动化仪表选型设计规定HG/T20507-20001温度仪表1.1总则1.1.1适用范围1.1.2单位及标度（刻度）1.1.3检出元件插入长度1.1.4检出元件保护套材质不低于设备或管道材质.1.1.5检出元件保护套管1.1.6用于可燃性气体、蒸汽及可燃性粉尘等爆炸危险场所的就地带点接点的温度仪表、温度开关、温度检出元件和变送器等，应根据所确定的危险场所类别以及被测介质的危险程度，选择合适的防爆结构形式或采取其他的防爆措施。

1.1.7用于腐蚀性气体及有害粉尘等场所的温度仪表，应根据使用环境条件选择合适的外壳防护等级。

1.1.8在执行本规定时,尚应符合国家现行有关标准的规定。

1.2就地温度仪表1.2.1精度等级1一般工业用温度计：1.5 或12精密测量用温度计：0.5或0.251.2.2测量范围1最高测量值，正常测量值2压力式温度计测量值1.2.3双金属温度计1在满足测量范围、工作压力和精确度要求时，应被优先选用与就地显示。

2表壳直径一般选用100mm，在照明条件差、位置较高或观察距离较远的场所，应选用150mm。

3仪表外壳与保护管连接方式，一般宜选用万向式，也可以按照观测方便的原则选用轴向式或径向式。

1.2.4压力温度计适用于-180以下低温、无法近距离观察、有振动及精确度要求不高的就地或就底盘显示。

1.2.5玻璃温度计仅用于测量精度较高、振动较小、无机械损伤、观察方便的特殊场合。

不得使用玻璃水银温度计。

1.2.6基地式仪表就地或就地盘装测量、控制（调节）仪表，宜选用基地式温度仪表。

1.2.7温度开关适用于温度测量需要接点信号输出的场合。
