【CN110037313A】一种全自动红枣去核机【专利】

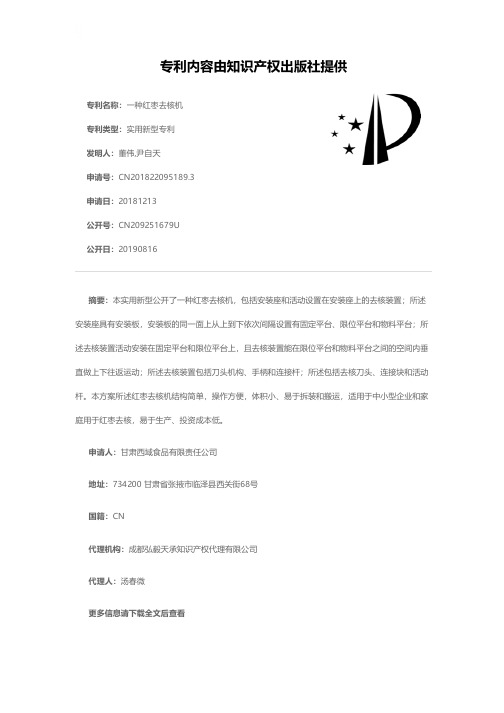

专利名称：一种红枣去核机专利类型：实用新型专利
发明人：董伟,尹自天
申请号：CN201822095189.3申请日：20181213
公开号：CN209251679U
公开日：
20190816
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种红枣去核机，包括安装座和活动设置在安装座上的去核装置；所述安装座具有安装板，安装板的同一面上从上到下依次间隔设置有固定平台、限位平台和物料平台；所述去核装置活动安装在固定平台和限位平台上，且去核装置能在限位平台和物料平台之间的空间内垂直做上下往返运动；所述去核装置包括刀头机构、手柄和连接杆；所述包括去核刀头、连接块和活动杆。

本方案所述红枣去核机结构简单，操作方便，体积小、易于拆装和搬运，适用于中小型企业和家庭用于红枣去核，易于生产、投资成本低。

申请人：甘肃西域食品有限责任公司
地址：734200 甘肃省张掖市临泽县西关街68号
国籍：CN
代理机构：成都弘毅天承知识产权代理有限公司
代理人：汤春微
更多信息请下载全文后查看。

全自动大枣去核机技术领域：本发明涉及一种基于间歇送料传送带和连续去核冲头协同运动的应用于食品深加工业中大枣去核机。

背景技术：大枣去核机主要应用于为盛产大枣的地区，比如新疆等而开发的一种去掉大枣核的机器。

从某种程度上来说，这种设备也可以通过改变重头以及履带来实现对不同作物的去核工作，比如山楂之类的作物。

由于本身设备的问题导致大枣去核是一项比较棘手且相当繁重的劳动，此前大部分地区多采用人工、简易连杆、脚动去核机、槽式去核机、转盘式去核机等为大枣去核，这些设备工作时，由于大部分工作都需要人工来操作完成，而且本身设备的安全措施少，所以导致卫生条件相对而言很差，生产效率也很低，一般来说每人一天的生产效率不会超过300Kg，无法实现产业化，而且劳动强度很大，每天的工作量以及工作时间都造成人体的超负荷工作。

大枣去核机，主要用来为晒干的大红枣去除枣核，同时保证枣肉的完整，实现机械化自动化，将劳动力从效率低下劳动强度大的大枣去核工作中解救出来。

对于大枣去核机来说，要提高产品的性能，保证其去核效率和去核后枣的完整率至关重要，不仅如此，去核机的执行装置的运行精度、大枣的固定和位置精度的保证和去核枣的取出以及枣核的后处理等问题也都需要认真考虑。

而市面的上的些大枣去核机都很难全部保证以上因素。

因此，传统的大枣去核机需要克服以下问题：1）在实现自动化的条件下保证冲杆的往复运动与大枣盛放装置的配合精度，一旦发生冲针与料孔的错移现象，由于本身传送装置的叠加性，误差将会累积增加，最后导致冲针冲到履带上，破坏履带；2）保证大枣核的轴线与冲头在一条直线上，并且大枣能固定不动，这将有利于保证冲核的精度以及去核后枣的完整率；3）冲核完成的大枣的落料需要如何完成，大部分打造去核机都是通过翻转进料装置，靠枣的重力实现落料的过程，但是这种落料的精确度不高，很难保证完全落料，一旦出现落料未完成的孔，必将导致下一个冲程的时候，出现大枣的破坏现象，甚至是冲针的损坏；4）保证冲头能将核打出但是还要尽量保证枣的完整性以及小的枣核的残余量，这对提高枣的口感有至关重要的作用。

[19]中华人民共和国国家知识产权局[12]实用新型专利说明书[11]授权公告号CN 2834200Y[45]授权公告日2006年11月8日专利号 ZL 200520027002.6[22]申请日2005.08.11[21]申请号200520027002.6[73]专利权人王在政地址061029河北省沧县杜生镇王会头村[72]设计人王在政 [51]Int.CI.A23N 4/08 (2006.01)权利要求书 1 页 说明书 3 页 附图 2 页[54]实用新型名称一种全自动红枣去核机[57]摘要本实用新型公开了一种全自动红枣去核机，其通过电动机1带动主动轮3，主动轮3通过曲轴4、连杆5联接带有冲针6的机头7，冲针6下方是间歇式旋转盘8，旋转盘8上的隔离区9设有红枣定位孔10，在旋转盘12下方设有漏核区15和漏枣区16，与之相对应设有枣核传送带17和红枣传送带18。

本实用新型操作时，红枣落在红枣定位孔10里，经过扶正定位，再由冲针6冲下枣核，冲针6接着将枣肉冲下，并被送走。

本实用新型无需手持单个红枣逐个进行操作，大大提高了工作效率，也提高了安全性能。

200520027002.6权 利 要 求 书第1/1页 1.一种全自动红枣去核机，包括有：电动机(1)、主动轮(3)、冲针(6)，其特征在于：主动轮(3)通过曲轴(4)、连杆(5)与带有若干冲针(6)的机头(7)活动联接，冲针(6)由半部分的冲核针(6a)与半部分的冲枣针(6b)组成，冲针(6)下方是间歇式旋转盘(8)，旋转盘(8)上设有若干隔离区(9)，隔离区(9)上设有红枣定位孔(10)，主动轮(3)由传动装置分别联接旋转盘(8)下方的转盘轴(12)以及料斗(13)下方的定量给枣总成(14)，在旋转盘(12)下方对应于机头(7)位置设有半部分的漏核区(15)和半部分的漏枣区(16)，与之相对应设有枣核传送带(17)和红枣传送带(18)。

2.根据权利要求1所述的一种全自动红枣去核机，其特征在于：传动装置包括从动轮(11)和与之联接的连杆(5)。

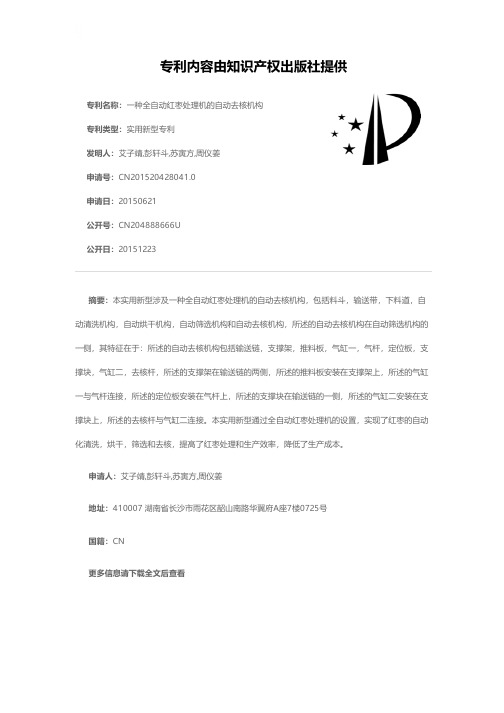

专利名称：一种全自动红枣处理机的自动去核机构专利类型：实用新型专利
发明人：艾子靖,彭轩斗,苏寅方,周仪姜
申请号：CN201520428041.0
申请日：20150621
公开号：CN204888666U
公开日：
20151223
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种全自动红枣处理机的自动去核机构，包括料斗，输送带，下料道，自动清洗机构，自动烘干机构，自动筛选机构和自动去核机构，所述的自动去核机构在自动筛选机构的一侧，其特征在于：所述的自动去核机构包括输送链，支撑架，推料板，气缸一，气杆，定位板，支撑块，气缸二，去核杆，所述的支撑架在输送链的两侧，所述的推料板安装在支撑架上，所述的气缸一与气杆连接，所述的定位板安装在气杆上，所述的支撑块在输送链的一侧，所述的气缸二安装在支撑块上，所述的去核杆与气缸二连接。

本实用新型通过全自动红枣处理机的设置，实现了红枣的自动化清洗，烘干，筛选和去核，提高了红枣处理和生产效率，降低了生产成本。

申请人：艾子靖,彭轩斗,苏寅方,周仪姜
地址：410007 湖南省长沙市雨花区韶山南路华翼府A座7楼0725号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种自动红枣去核机专利类型：实用新型专利
发明人：赵铁栓,雷迪迪,杨凯
申请号：CN201721907869.X 申请日：20171229
公开号：CN208639542U
公开日：
20190326
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种自动红枣去核机，包括进料机构、分料机构以及去核机构，其中，分料机构包括去核圆盘和进料杆，进料杆连通进料机构和去核圆盘，去核圆盘上沿圆周方向开设有去核孔，去核圆盘的下方设置有挡板，去核圆盘的上端还设置有带动其转动的圆销；去核机构包括支架以及安装在支架上的去核针，支架上方设置有驱动其上下运动的驱动杠杆，支架与去核圆盘之间设置有使支架复位的弹簧；设置有进料机构和分料机构不卡机，去核机构由凸轮以及弹簧配合驱动，自动化程度高，去核效率高，速度快，无需手工操作，省时省力，解决现有技术的问题。

申请人：长安大学
地址：710064 陕西省西安市碑林区南二环中段33号
国籍：CN
代理机构：西安通大专利代理有限责任公司
代理人：徐文权
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202020843214.6(22)申请日 2020.05.19(73)专利权人 沧州好想你枣业有限公司地址 061000 河北省沧州市沧县崔尔庄红枣工业园区1号(72)发明人 石建国　(74)专利代理机构 沧州市国瑞专利代理事务所(普通合伙) 13138代理人 湛海耀(51)Int.Cl.A23N 4/08(2006.01)(54)实用新型名称一种红枣去核机(57)摘要本实用新型涉及红枣加工附属装置的技术领域，特别是涉及一种红枣去核机，提高工作效率，自动化程度较高，降低红枣的破损率，提高实用性，包括机架，机架上设置有储料机构、分料机构和去核机构，储料机构包括储料仓，储料仓安装于机架上，并在储料仓的内部设置有空腔，储料仓的顶端和底端分别设置有加料口和出料口，分料机构包括步进电机、固定圆盘、分料圆盘和转轴，分料圆盘上均匀设置有存料通孔，去核机构包括安装架和多组限位杆，安装架安装于机架上，安装架上设置有升降板以及对升降板进行升降的驱动装置，升降板的底端设置有多组固定柱、多组去核杆和多组卸料柱，机架的底端设置有枣核导料板和枣肉导料板。

权利要求书1页 说明书4页 附图5页CN 212233020 U 2020.12.29C N 212233020U1.一种红枣去核机，其特征在于，包括机架(1)，机架(1)上设置有储料机构、分料机构和去核机构，所述储料机构包括储料仓(2)，所述储料仓(2)安装于机架(1)上，并在储料仓(2)的内部设置有空腔，储料仓(2)的顶端和底端分别设置有加料口和出料口(3)，所述分料机构包括步进电机(4)、固定圆盘(5)和分料圆盘(6)，所述固定圆盘(5)安装于机架(1)上，并在固定圆盘(5)上设置有多组去核孔(7)和多组出料孔(8)，所述步进电机(4)安装于机架(1)的底端，并在步进电机(4)的顶部输出端设置有转轴，所述转轴的顶端穿过机架(1)和固定圆盘(5)并与分料圆盘(6)的底端中部固定连接，所述分料圆盘(6)上均匀设置有存料通孔(9)，并在分料圆盘(6)的顶端与储料仓(2)的出料口(3)底部接触，所述去核机构包括安装架(10)和多组限位杆(11)，所述安装架(10)安装于机架(1)上，安装架(10)上设置有升降板(12)以及对升降板(12)进行升降的驱动装置，安装架(10)上设置有多组限位孔，所述多组限位杆(11)的底端分别穿过多组限位孔并与升降板(12)的顶端固定连接，升降板(12)的底端设置有多组固定柱(13)、多组去核杆(14)和多组卸料柱(15)，所述多组去核杆(14)分别位于多组去核孔(7)的正上方，所述多组卸料柱(15)分别位于多组出料孔(8)的正上方，机架(1)的底端设置有枣核导料板(16)和枣肉导料板(17)，所述枣核导料板(16)和枣肉导料板(17)的输入端分别位于多组去核孔(7)和多组出料孔(8)的下方。

[19]中华人民共和国国家知识产权局[12]实用新型专利说明书[11]授权公告号CN 200990853Y[45]授权公告日2007年12月19日专利号 ZL 200620165763.2[22]申请日2006.12.08[21]申请号200620165763.2[73]专利权人纪执军地址061000河北省沧州市北环中路三塑新宿舍南楼中单501[72]设计人纪执军 [51]Int.CI.A23N 4/08 (2006.01)权利要求书 1 页 说明书 3 页 附图 4 页[54]实用新型名称全自动红枣脱核机[57]摘要一种包括一个给料系统和一个定位、冲核机构的全自动红枣脱核机，给料系统采用电磁震动方式，包括一个壳体，壳体分为上枣道、分配道和正位道，并且在正位道的端部具有一个调量闸板。

定位、冲核机构包括八字轮、手爪、叼针、冲针和出核模，其中八字轮采用弹簧压动，手爪为菱形。

200620165763.2权 利 要 求 书第1/1页 1.一种全自动红枣脱核机，其特征在于包括一个采用电磁震动方式的给料系统和一个定位、冲核机构组成，给料系统包括一个壳体，壳体分为上枣道、分配道和正位道，并且在正位道的端部具有一个调量闸板。

2.如权利要求1所述的一种自动红枣脱核机，其特征在于定位、冲核机构包括八字轮、手抓、叼针、冲针和出核模，其中八字轮采用弹簧压动，手爪为菱形。

3.如权利要求2所述的一种自动红枣脱核机，其特征在于出核模包括3-5个内小外大的放射状孔，每个出核孔设置3片弹簧金属片，金属片由外到内塔锥形设置。

200620165763.2说 明 书第1/3页全自动红枣脱核机技术领域本实用新型涉及一种果品加工机械，特别涉及一种全自动红枣脱核机。

背景技术在现有的红枣加工工艺中，需要去掉红枣内部的核。

在脱核的过程中，采用的是人工或半自动方式。

其中所使用的半自动机械需要人工将红枣立在砧板上，操纵带有冲针的机械，使冲针下落，插入红枣中，将枣核冲下。
