第7章零件图一、表面粗糙度的标注7-1已知平面立体的两视图,完成三视图,并求出其表面上点的另二个投影。
班级：姓名：学号：1．分析表面粗糙度标注中的错误，在下面的图中按规定重新标注。
（2）2．将给出的表面粗糙度代号标注在图上。
（2）Φ15mm孔两端面Ra的上限值为12.5μm；Φ15mm孔内表面Ra的上限值为3.2μm；底面Ra的上限值为12.5μm；其余均为非加工表面。
（1）（1）孔Φ3H7内表面Ra的上限值为1.6μm；键槽两侧面Ra的上限值为3.2μm；键槽顶面Ra的上限值为6.3μm；其余表面Ra的上限值为12.5μm。
－99－Φ15H7/g6基准制：基孔制配合种类：间隙配合Φ25H7/p6基准制：基孔制配合种类：过盈配合Φ10G7/h6基准制：基轴制配合种类：间隙配合Φ10N7/h6基准制：基轴制配合种类：过渡配合－100－－101－三、形位公差的标注7-3把用文字说明的形位公差，用代号标注在图上。
班级：姓名：学号：1．在图上用代号标出：槽20mm 对距离为40mm 的两平面的对称度公差为0.06mm2．在图上用代号标出：：（1）轴肩A 对Φ15h6轴线的端面圆跳动公差为0．03mm （2）Φ25r7圆柱对Φ15h6圆柱轴线的径向圆跳动公差为0.03mm3．在图上用代号标出：（1）Φ25h6圆柱的轴线对Φ18H7圆孔轴线的同轴度公差为Φ0.02mm；（2）右端面对孔Φ18H7圆柱轴线的垂直度公差为0.04mm4．在图上用代号标出：（1）孔Φ18mm 轴线的直线度公差为Φ0.02mm；（2）孔Φ18mm 的圆度公差为0.01mm四、读零件图7-4读齿轮轴零件图，在指定位置补画断面图，并完成填空题。
填空题1．说明Φ20f7的含义：Φ20为基本尺寸，f7是基本偏差代号为f，精度等级为IT7级，如将Φ20f7写成有上下偏差的形式，注法是。
2．说明图中形位公差框格的含义：符号⊥表示垂直度，数字0.03是公差值，B是基准。
形体分析法画组合体视图的方法和步骤看组合体视图的方法和步骤标注组合体尺寸的方法组合体的构形设计组合体的视图线面分析法恢复原形法组合体的视图组合体由基本几何形体（棱柱、圆柱、棱锥、圆锥、圆球、圆环等）组合构成的立体。
视图机件向多面投影体系的各投影面做正投影所得的图形。
六个基本视图组合体的三视图六个基本视图主视图由前向后投射所得的视图俯视图由上向下投射所得的视图左视图由左向右投射所得的视图右视图由右向左投射所得的视图仰视图由下向上投射所得的视图后视图由后向前投射所得的视图六个基本视图的形成组合体的三视图组合体的三视图一般是指：主视图、俯视图、左视图。
三视图的投影规律——三等规律:主、俯视图——长对正；主、左视图——高平齐；俯、左视图——宽相等。
应用“三等规律”的要点:1. 机件的整体和局部都要符合“三等规律”。
示例2. 在俯、左视图上，远离主视图的一侧是机件的前面，靠近主视图的一侧是机件的后面。
示例3. 要特别注意宽度方向尺寸在俯、左视图上的不同方位。
示例“三等规律”是画图、看图的基本投影规律。
绘图时，应通过绘图工具或绘图软件的功能来保证“三等规律”的实现。
通过绘图工具实现“三等规律”形体分析法形体分析法假想把组合体分解为若干个基本几何形体（简称形体），并确定各形体之间的组合形式和相对位置的方法。
形体间的组合形式形体间的相对位置和邻接表面关系形体分析法应用举例形体组合的基本形式叠加、挖切形体组合形式举例形体间的相对位置形体叠加、挖切组合后，形体之间可能处于上下、左右、前后或对称、同轴等相对位置。
形体间的相对位置和邻接表面关系形体间邻接表面关系：共面、相切或相交1.共面当两形体邻接表面共面时，在共面处不应有邻接表面的分界线。
2.相切当两形体邻接表面相切时，相切处是光滑过渡。
相切处是光滑过渡，切线的投影规定不画。
注意:在某个视图上，当切线处存在回转面的转向线时，应画出该转向线的投影。
3. 相交两形体邻接表面相交时，邻接表面之间产生交线。

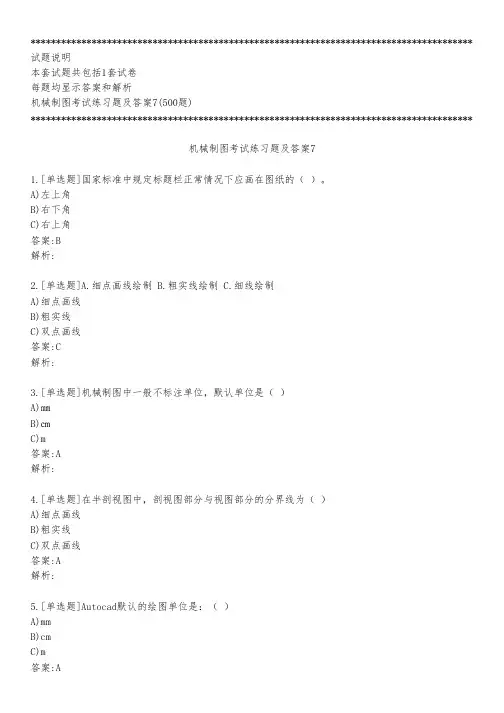

***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析机械制图考试练习题及答案7(500题)***************************************************************************************机械制图考试练习题及答案71.[单选题]国家标准中规定标题栏正常情况下应画在图纸的（ ）。
A)左上角B)右下角C)右上角答案:B解析:2.[单选题]A.细点画线绘制 B.粗实线绘制 C.细线绘制A)细点画线B)粗实线C)双点画线答案:C解析:3.[单选题]机械制图中一般不标注单位，默认单位是（ ）A)㎜B)㎝C)m答案:A解析:4.[单选题]在半剖视图中，剖视图部分与视图部分的分界线为（ ）A)细点画线B)粗实线C)双点画线答案:A解析:5.[单选题]Autocad默认的绘图单位是：（ ）A)mmB)cm6.[单选题]基本视图的个数（）。
A)6B)5C)4、 D 3答案:A解析:7.[单选题]我国国家标准（简称国标）的代号是：（ ）A)JBB)GBC)GJ答案:B解析:8.[单选题]标注线性尺寸时，尺寸线必须与所标注的线段（ ）。
A)平行B)相交C)交叉答案:A解析:9.[单选题]一张A0的图纸可以裁成几张A4图纸（）A)4张B)8张C)16张答案:C解析:10.[单选题]俯视图能反应物体的（ ）方位。
A)上下左右B)前后左右C)上下前后答案:B解析:11.[单选题]投射线垂直于投影面的平行投影法称为（ ）A)正投影法B)斜投影法12.[单选题]斜度在图样中写成（ ）的形式A)1：mB)1：nC)n：1答案:B解析:13.[单选题]当一条直线垂直于投影面时，在该投影面上反映（ ）A)实形性B)类似性C)积聚性答案:C解析:14.[单选题]下列哪个命令可以将矩形变成四条独立的线段A)打断B)分解C)打散答案:B解析:15.[单选题]一般位置直线在三个投影面上的投影（ ）A)可能是平行线B)可能是垂直线C)均是倾斜直线答案:C解析:16.[单选题]一 对齿轮啮合时( )A)模数相等B)压力角相等C)模数和压力角相等答案:C解析:17.[单选题]画正等轴测图的X、Y轴时，为了保证轴间角，一般用（ ）三角板绘制A)30°B)45°18.[单选题]重合剖面的轮廓线都是用A)细点画线绘制B)粗实线绘制C)细实线绘制答案:C解析:19.[单选题]标准直齿圆柱齿轮的齿顶高尺寸计算公式等于（ ）。
机械制图（少学时）（第二版）习题册参考答案12第1章 制图基本知识与技能1—5 尺寸标注练习 (二)31—7 参照图例用给定的尺寸作弧连接451—8 按图上所注尺寸完成下列图形的线段连接 （比例 1∶1 ）67第2章 正投影作图基础891011121314152—9 平面的投影 （一）162—10平面的投影 （二）172—11 根据基本体的两视图补画第三视图,并写出基本体的名称 ( 1、2、3题标注尺寸)182—12 基本体的投影作图与尺寸标注2—13根据立体图画三视图（尺寸从立体图中量取，去整数）19202—14 平面切割体 （一）完成平面体被切割后的三面投影212—15 平面切割体 (二) 完成平面体被切割后的三面投影222—16 曲面切割体 (一)完成曲面体被切割后的左视图,并进行比较,找出异同点和规律232—17 曲面切割体 (二)完成曲面切割体被切割后的视图或补画视图中的缺线2—18由给定视图画正等轴测图 (一)任选三题：单号或双号2—19由给定视图画正等轴测图 (二)任选三题：单号或双号24252—20 徒手作图基本练习262—21 根据两视图徒手补画左视图或俯视图，并在斜格内画正等轴测图。
272—22 补画视图中的漏线 （在给出的轴测图轮廓内徒手完成轴测草图）28训练与自测题29训练与自测题 （续）30第3章 组合体3—1 补画下列组合体表面交线313—2 按形体分析的方法逐步画出轴测图所示组合体的三视图3—3补画视图中漏画的相贯线（一）323—4补画视图中漏画的相贯线（二）（可用简化画法）3334353—6 参照轴测图，补画三视图中的漏线（一）363—7 参照轴测图，补画三视图中的漏线（二）373—8 根据两视图，（参照轴测图）补画另一视图（一）383—9 根据两视图，（参照轴测图）补画另一视图（二）3—10根据轴测图徒手画三视图（可选若干题）393—10（续）403—10（续）（15、16题略）413—13标注尺寸（数值从图中量取，取整数）423—14用▲符号标出宽度、高度方向尺寸主要基准，并补注视图中遗漏的尺寸（数值从图中量取）433—15 标注组合体的尺寸，数值从视图中量取（取整数），并标出尺寸基准443—16画组合体的三视图，并标注尺寸453—17第二次作业——组合体46473—18参照轴测图，根据给出的主视图补画俯、左视图（立体的宽度为10mm）483—19参照第1题，读懂组合体的三视图，并填空493—20根据给定的两个视图补画左视图（有多种答案，至少画出两个）50。
