实验名称：模拟气体流动实验实验目的：1. 理解气体流动的基本原理。
2. 探究不同条件下气体流动的特性。
3. 分析气体流动对实验装置的影响。
实验时间：2023年X月X日实验地点：实验室实验用品：1. 实验装置：气体流动模拟装置（包含管道、阀门、流量计等）。
2. 测量工具：秒表、温度计、压力计、气体分析仪。
3. 气体：空气、氮气、二氧化碳等。
实验原理：气体流动是指气体在空间中从一个地方向另一个地方的移动。
气体流动受到多种因素的影响，如温度、压力、流速等。
本实验通过模拟气体流动，探究不同条件下气体流动的特性。
实验步骤：1. 将实验装置安装好，确保各个连接处密封良好。
2. 打开阀门，让空气进入管道，调整流量计，使气体流速稳定。
3. 记录初始温度、压力、流速等参数。
4. 逐步改变实验条件，如温度、压力、气体种类等，观察气体流动的变化。
5. 在每个实验条件下，记录气体流动的相关数据。
6. 对比不同条件下的实验结果，分析气体流动的特性。
实验结果：1. 温度升高时，气体流速加快，压力升高。
2. 压力升高时，气体流速减慢，压力降低。
3. 氮气在管道中的流速比空气慢，二氧化碳在管道中的流速比空气快。
4. 在相同的温度和压力下，不同气体种类的流速存在差异。
实验分析：1. 温度对气体流动的影响：根据理想气体状态方程，温度升高，气体分子平均动能增加，分子间碰撞频率增加，导致气体流速加快。
2. 压力对气体流动的影响：根据伯努利方程，压力升高，气体流速减慢；压力降低，气体流速加快。
3. 气体种类对气体流动的影响：不同气体分子质量不同，导致在相同条件下，气体流速存在差异。
4. 实验装置对气体流动的影响：实验装置的管道形状、阀门设置等都会影响气体流动。
结论：通过模拟气体流动实验，我们了解了气体流动的基本原理和特性。
在实验过程中，我们观察到温度、压力、气体种类等因素对气体流动的影响。
实验结果表明，气体流动是一个复杂的过程，受到多种因素的影响。
不同湍流模型在管道流动阻力计算中的应用和比较
湍流是流体动力学中最重要的组成部分，在工程上得到了广泛的应用。
为了精确地分析管道流动中的流动特性，需要准确地描述流体的湍流特性。
湍流模型就是用来改进对流体的湍流的描述的数学模型。
在管道流动阻力计算中，不同的湍流模型有不同的应用方式，下面简要介绍一下这几种湍流模型：
1、经典的普朗特－普朗特湍流模型：该模型是如今最为广泛应用的湍流模型，使用起来要比经典的热力学方程模型要简单得多，只需要几个基本参数即可描述湍流特性。
该模型可以用来准确地模拟管道流动中的湍流，但是它在复杂流动下的表现较差。
2、粘性网格模型：该模型基于均匀网格模型，利用积分方法求解流场中的湍流问题，只要改变网格的粘性系数，就可以模拟出不同湍流程度的流动特性，这对于对不同湍流流动的研究具有重要意义。
3、瞬态湍流模型：该模型使用流体力学中的连续方程组来描述瞬态湍流，可以用来分析复杂的管道流动中的湍流特性，这个模型的优势在于它能够精确地模拟出管道流动中的流动特性。
湍流模型在管道流动阻力计算中应用比较：
经典的普朗特－普朗特湍流模型：该模型只需要几个参
数就可以准确描述湍流特性，因此，在管道流动阻力计算中应用较为广泛，它的计算简单，准确性较高，但是它在复杂流动下的表现较差。
粘性网格模型：该模型可以用来计算管道内湍流流动的阻力，但是由于其计算复杂，需要改变网格的粘性系数，因此在管道流动阻力计算中应用不太广泛。
瞬态湍流模型：该模型能够精确地模拟出管道流动中的流动特性，因此，在计算管道流动中的湍流阻力时，该模型是最为准确的，但是，由于计算复杂，局限性较大，因此，在管道流动阻力计算中的应用也很少。
;。
模型模型管的直径为1m，长度20m。
几何模型是对称的，因此只对管道的一半进行模拟。
m s的速度从进口边界进入。
流动雷诺数为15000。
水以0.015/1．建立模型及网格划分①建立模型及网格划分的步骤在此处暂时省略，以后后机会再补上。
这里直接读入网格文件pipe.msh，开启Fluent 3D双精度求解器（Double Precision），（这里是典型的狭长管道，需要开启双精度求解器）。
②读入网格后应检查网格及网格尺寸，通过Mesh下的Check和Scale进行实现，这里不做详细描述。
2．求解模型的设定①求解器设置。
这里保持默认的求解参数，即基于压力的求解器定常求解。
下面说一说Pressure-based和Density-based的区别：a.Pressure-Based Solver是Fluent的优势，它是基于压力法的求解器，使用的是压力修正算法，求解的控制方程是标量形式的，擅长求解不可压缩流动，对于可压流动也可以求解；Fluent 6.3以前的版本求解器，只有Segregated Solver和CoupledSolver，其实也Pressure-Based Solver的两种处理方法；b.Density-Based Solver是Fluent 6.3新发展出来的，它是基于密度法的求解器，求解的控制方程是矢量形式的，主要离散格式有Roe，AUSM+，该方法的初衷是让Fluent具有比较好的求解可压缩流动能力，但目前格式没有添加任何限制器，因此还不太完善；它只有Coupled的算法；对于低速问题，他们是使用Preconditioning方法来处理，使之也能够计算低速问题。
Density-Based Solver下肯定是没有SIMPLEC，PISO这些选项的，因为这些都是压力修正算法，不会在这种类型的求解器中出现的；一般还是使用Pressure-Based Solver解决问题。
基于压力的求解器适用于求解不可压缩和中等程度的可压缩流体的流动问题。

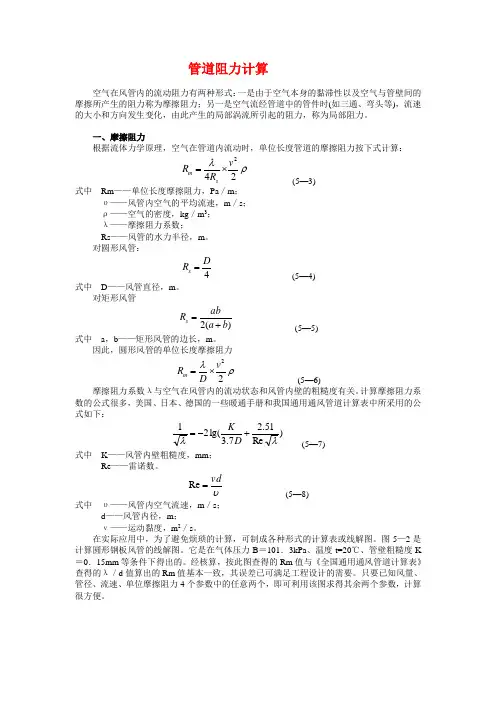

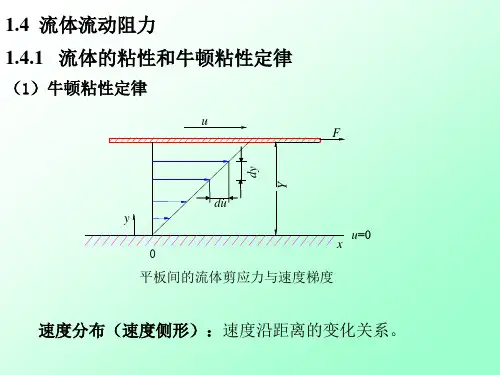

管道阻力计算空气在风管内的流动阻力有两种形式：一是由于空气本身的黏滞性以及空气与管壁间的摩擦所产生的阻力称为摩擦阻力；另一是空气流经管道中的管件时(如三通、弯头等)，流速的大小和方向发生变化，由此产生的局部涡流所引起的阻力，称为局部阻力。
一、摩擦阻力根据流体力学原理，空气在管道内流动时，单位长度管道的摩擦阻力按下式计算：ρλ242v R R s m ⨯= (5—3) 式中 Rm ——单位长度摩擦阻力，Pa ／m ；υ——风管内空气的平均流速，m ／s ；ρ——空气的密度，kg ／m 3；λ——摩擦阻力系数；Rs ——风管的水力半径，m 。
对圆形风管：4D R s =(5—4)式中 D ——风管直径，m 。
对矩形风管 )(2b a abR s += (5—5)式中 a ，b ——矩形风管的边长，m 。
因此，圆形风管的单位长度摩擦阻力ρλ22v D R m ⨯= (5—6) 摩擦阻力系数λ与空气在风管内的流动状态和风管内壁的粗糙度有关。
计算摩擦阻力系数的公式很多，美国、日本、德国的一些暖通手册和我国通用通风管道计算表中所采用的公式如下：)Re 51.27.3lg(21λλ+-=D K (5—7)式中 K ——风管内壁粗糙度，mm ；Re ——雷诺数。
υvd=Re (5—8)式中 υ——风管内空气流速，m ／s ；d ——风管内径，m ；ν——运动黏度，m 2／s 。
在实际应用中，为了避免烦琐的计算，可制成各种形式的计算表或线解图。
图5—2是计算圆形钢板风管的线解图。
它是在气体压力B ＝101．3kPa 、温度t=20℃、管壁粗糙度K ＝0．15mm 等条件下得出的。
经核算，按此图查得的Rm 值与《全国通用通风管道计算表》查得的λ／d 值算出的Rm 值基本一致，其误差已可满足工程设计的需要。
只要已知风量、管径、流速、单位摩擦阻力4个参数中的任意两个，即可利用该图求得其余两个参数，计算很方便。
图5—2 圆形钢板风管计算线解图[例] 有一个10m 长薄钢板风管，已知风量L ＝2400m 3／h ，流速υ＝16m ／s ，管壁粗糙度K ＝0．15mm ，求该风管直径d 及风管摩擦阻力R 。
