管路阻力计算

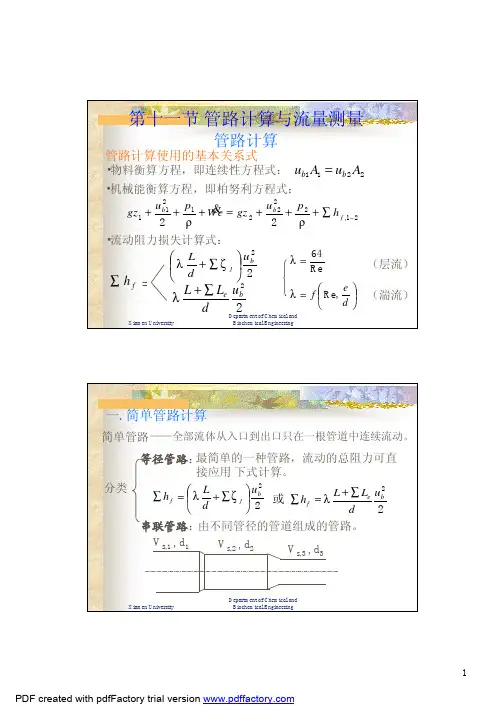

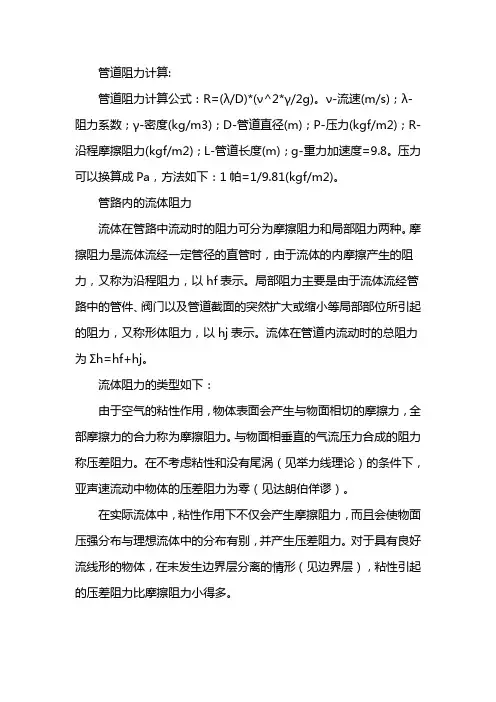

管道阻力计算:管道阻力计算公式：R=(λ/D)*(ν^2*γ/2g)。

ν-流速(m/s)；λ-阻力系数；γ-密度(kg/m3)；D-管道直径(m)；P-压力(kgf/m2)；R-沿程摩擦阻力(kgf/m2)；L-管道长度(m)；g-重力加速度=9.8。

压力可以换算成Pa，方法如下：1帕=1/9.81(kgf/m2)。

管路内的流体阻力流体在管路中流动时的阻力可分为摩擦阻力和局部阻力两种。

摩擦阻力是流体流经一定管径的直管时，由于流体的内摩擦产生的阻力，又称为沿程阻力，以hf表示。

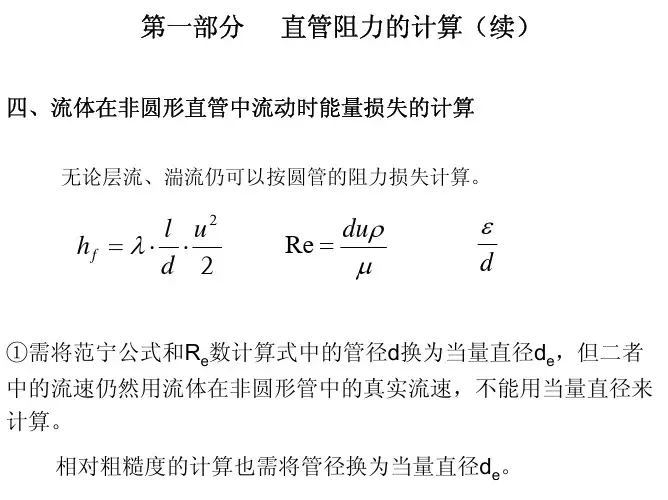

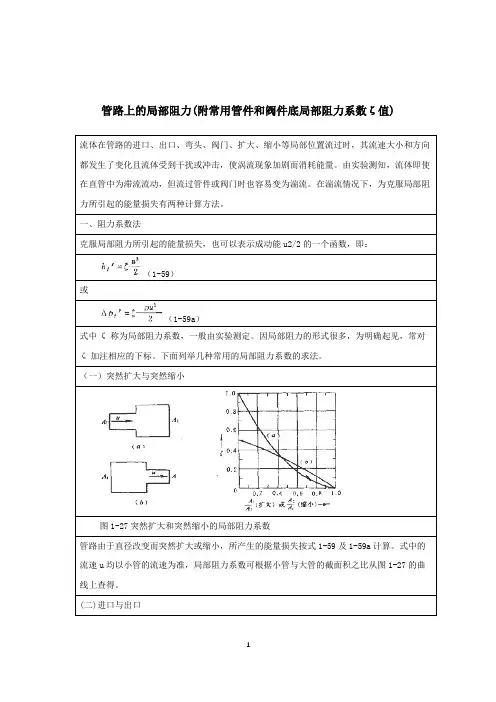

局部阻力主要是由于流体流经管路中的管件、阀门以及管道截面的突然扩大或缩小等局部部位所引起的阻力，又称形体阻力，以hj表示。

流体在管道内流动时的总阻力为Σh=hf+hj。

流体阻力的类型如下：由于空气的粘性作用，物体表面会产生与物面相切的摩擦力，全部摩擦力的合力称为摩擦阻力。

与物面相垂直的气流压力合成的阻力称压差阻力。

在不考虑粘性和没有尾涡（见举力线理论）的条件下，亚声速流动中物体的压差阻力为零（见达朗伯佯谬）。

在实际流体中，粘性作用下不仅会产生摩擦阻力，而且会使物面压强分布与理想流体中的分布有别，并产生压差阻力。

对于具有良好流线形的物体，在未发生边界层分离的情形（见边界层），粘性引起的压差阻力比摩擦阻力小得多。

对于非流线形物体，边界层分离会造成很大的压差阻力，成为总阻力中的主要部分。

当机翼或其他物体产生举力时，在物体后面形成沿流动方向的尾涡，与这种尾涡有关的阻力称为诱导阻力，其数值大致与举力的平方成正比。

在跨声速（见跨声速流动）或超声速（见超声速流动）气流中会有激波产生，经过激波有机械能的损失，由此引起的阻力称为波阻，这是另一种形式的阻力。

作加速运动的物体会带动周围流体一起加速，产生一部分附加的阻力，通常用某个假想的附连质量与物体加速度的乘积表示。

船舶在水面上航行时会产生水波，与此有关的阻力称为兴波阻力。

以上的管路阻力和水泵扬程的计算皆可用估算及查表的方法快速求得，详细计算过程及结果如下：
冷冻水泵的扬程估算：
1. 冷水机组阻力：60—100kpa（取100kpa即10m水柱）
2. 管路阻力：制冷机房，除污器、集水器、分水器及管路等的阻力：
50kpa （5m 水柱）；
取输配侧管路长度250m,其比摩阻200pa/m.
则摩擦阻力为：250X200=50000pa=50kpa （5m 水柱）考虑输配侧的局部阻力为摩擦阻力的50%,则局部阻力为=25kpa （2. 5m 水柱）
统计管路的总阻力为:50+50+25=125kpa （12.5m水柱）。

3. 空调末端装置阻力：20—50kpa （取20kpa即2m水柱）
4. 调节阀的阻力：40kpa （4m水柱）
冷冻水系统的各部分阻力之和为：80+110+50+40=280kpa（28m水柱）冷冻水泵扬程：取10%的安全系数，则扬程H=31m冷却水泵扬程估算:
1. 冷水机组阻力：60—100kpa （10）
2. 管路阻力：制冷机房，除污器及管路等的阻力：30kpa
取输配侧管路长度100m,其比摩阻200pa/m.
则摩擦阻力为:100200=20000pa=20kpa （2m 水柱）
考虑输配侧的局部阻力为摩擦阻力的50%,则局部阻力为=10kpa
统计管路的总阻力为：30+20+10=60kpa （6m水柱）
3. 调节阀的阻力：40kpa 冷却水系统的各部分阻力之和为：
80+60+40=180kpa （18m水柱）设冷却塔进出水高差为4m,则总阻力和为20m水柱。

水泵扬程：取10%的安全系数，则扬程H二二22m.。

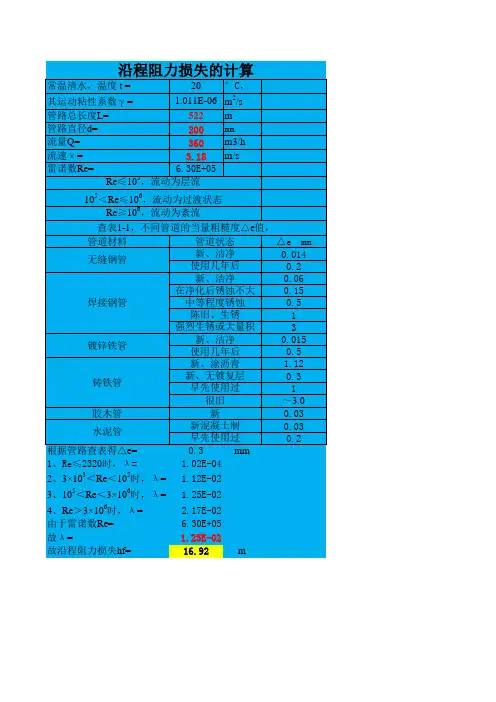

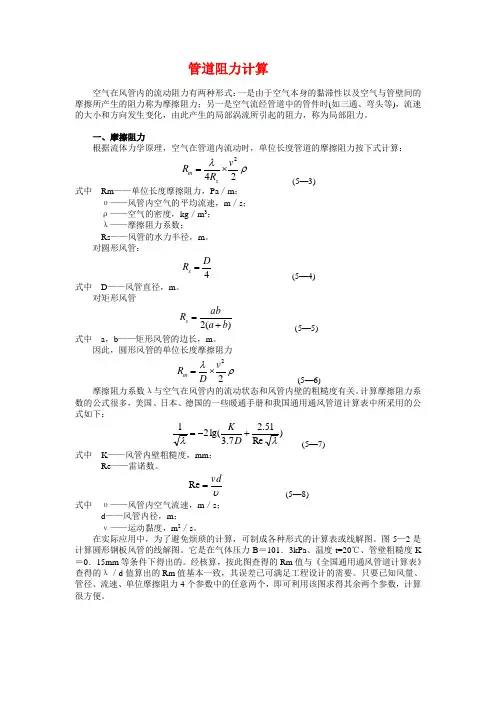

管道阻力计算空气在风管内的流动阻力有两种形式：一是由于空气本身的黏滞性以及空气与管壁间的摩擦所产生的阻力称为摩擦阻力；另一是空气流经管道中的管件时(如三通、弯头等)，流速的大小和方向发生变化，由此产生的局部涡流所引起的阻力，称为局部阻力。

一、摩擦阻力根据流体力学原理，空气在管道内流动时，单位长度管道的摩擦阻力按下式计算：ρλ242v R R s m ⨯= (5—3) 式中 Rm ——单位长度摩擦阻力，Pa ／m ；υ——风管内空气的平均流速，m ／s ；ρ——空气的密度，kg ／m 3；λ——摩擦阻力系数；Rs ——风管的水力半径，m 。

对圆形风管：4D R s =(5—4)式中 D ——风管直径，m 。

对矩形风管 )(2b a abR s += (5—5)式中 a ，b ——矩形风管的边长，m 。

因此，圆形风管的单位长度摩擦阻力ρλ22v D R m ⨯= (5—6) 摩擦阻力系数λ与空气在风管内的流动状态和风管内壁的粗糙度有关。

计算摩擦阻力系数的公式很多，美国、日本、德国的一些暖通手册和我国通用通风管道计算表中所采用的公式如下：)Re 51.27.3lg(21λλ+-=D K (5—7)式中 K ——风管内壁粗糙度，mm ；Re ——雷诺数。

υvd=Re (5—8)式中 υ——风管内空气流速，m ／s ；d ——风管内径，m ；ν——运动黏度，m 2／s 。

在实际应用中，为了避免烦琐的计算，可制成各种形式的计算表或线解图。

图5—2是计算圆形钢板风管的线解图。

它是在气体压力B ＝101．3kPa 、温度t=20℃、管壁粗糙度K ＝0．15mm 等条件下得出的。

经核算，按此图查得的Rm 值与《全国通用通风管道计算表》查得的λ／d 值算出的Rm 值基本一致，其误差已可满足工程设计的需要。

只要已知风量、管径、流速、单位摩擦阻力4个参数中的任意两个，即可利用该图求得其余两个参数，计算很方便。

图5—2 圆形钢板风管计算线解图[例] 有一个10m 长薄钢板风管，已知风量L ＝2400m 3／h ，流速υ＝16m ／s ，管壁粗糙度K ＝0．15mm ，求该风管直径d 及风管摩擦阻力R 。

管路阻力计算公式管路阻力是指液体在管道内流动时所受到的阻碍，其大小取决于流体的性质、管道的几何尺寸和流动的条件。

在实际工程中，准确计算管路阻力对于流体输送和工艺设计至关重要。

下面将介绍管路阻力的计算公式。

1.法氏公式法氏公式是计算管道流动阻力最常用的公式之一、它适用于圆形截面的水平、直立管道以及部分较短的水平、上升弯头。

其计算公式如下：ΔP=λ(L/D)(ρV^2/2)其中，ΔP为管道中的压力损失，单位为帕斯卡(Pa)；λ为摩擦阻力系数，根据管道的材料及条件可以查表或参考标准值；L为管道的长度，单位为米(m)；D为管道的内径，单位为米(m)；ρ为流体的密度，单位为千克/立方米(kg/m^3)；V为流体的流速，单位为米/秒(m/s)。

2.公因数法公因数法是另一种计算管道阻力的常用方法，适用于两端是同一直径的水平、上升和下降的圆管。

其计算公式如下：ΔP=KρV^2/2其中，ΔP为压力损失，单位为帕斯卡(Pa)；K为公因数，其具体数值根据管道的条件可查表或参考标准值；ρ为流体的密度，单位为千克/立方米(kg/m^3)；V为流体的流速，单位为米/秒(m/s)。

3.长度加速度法长度加速度法适用于水平直管或上升/下降弯头的计算中。

其计算公式如下：ΔP=1/2ρv^2(fL+g)其中，ΔP为压力损失，单位为帕斯卡(Pa)；ρ为流体的密度，单位为千克/立方米(kg/m^3)；v为流体的流速，单位为米/秒(m/s)；f为管道长度与管径之比；L为管道长度，单位为米(m)；g为液体的头压。

4.简化法式对于实际工程中的一些简化计算，可以采用以下常见的简化公式：-窄圆管公式：ΔP=32μLV/D^2，其中μ为动力黏度；-多种流状态公式：ΔP=αρV^2/2，其中α为系数；-工程系数法式：ΔP=βρV^2/2，其中β为系数。

需要注意的是，以上列出的公式都是针对一些特定条件下的近似计算公式，实际计算中需要结合具体的工程情况和流体参数，选择合适的公式进行计算。

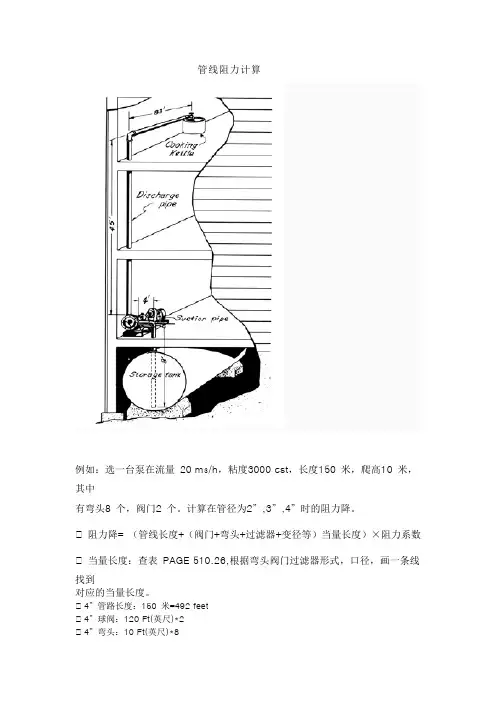

管线阻力计算例如：选一台泵在流量20 m3/h，粘度3000 cst，长度150 米，爬高10 米，其中有弯头8 个，阀门2 个。

计算在管径为2”,3”,4”时的阻力降。

阻力降= （管线长度+（阀门+弯头+过滤器+变径等）当量长度）×阻力系数当量长度：查表PAGE 510.26,根据弯头阀门过滤器形式，口径，画一条线找到对应的当量长度。

4”管路长度：150 米=492 feet4”球阀：120 Ft(英尺)*24”弯头：10 Ft(英尺)*84”过滤器：10 Ft (英尺)爬高10 米=1 Bar (即kg/cm2)阻力系数：20 m3/h，粘度3000 cst，管径4”对应的系数是：0.3 PSI/Ft （查表PAGE 510.13）4”管的合计阻力降= （492+120×2+10×8+10）Ft*0.3 PSI/Ft+1Bar= 246PSI+1Bar =16.9 Bar +1Bar=17.9 Bar（其中：1Bar=14.5PSI, 1cst=4.55SSU,1m=0.3048 Ft）mPa.s=CPS =1CSt×SG SG=介质密度/水密度阻力系数：20 m3/h，粘度3000 cst，管径3”对应的系数是：1 PSI/Ft （查表PAGE 510.13）3”管的合计阻力降= （492+90×2+8×8+8）FT*1 PSI/FT+1Bar=744PSI+1Bar =51.3 Bar +1Bar=52.3 Bar阻力系数：20 m3/h，粘度3000 cst，管径3”对应的系数是：3.97 PSI/Ft 2”管的合计阻力降= （492+60×2+4×8+6）FT*3.97 PSI/FT+1Bar=2580.5 PSI+1Bar =179 Bar。

2.1水系统管路阻力估算、管路及水泵选择a)确定管径一般情况下，按5℃温差来确定水流量（或按主机参数表中的额定水流量），主管道按主机最大能力的总和估算，分支管道按末端名义能力估算。

根据能力查下面《能力比摩阻速查估算表》，选定管型。

b)沿程阻力计算根据公式沿程阻力=比摩阻×管长，即H y=R×L，pa，计算时应选取最不利管路来计算：第一步：采用插值法计算具体的适用比摩阻，比如能力为7.5kW，范围属于“6＜Q≤11”能力段，K r=39.4，进行插值计算。

R=104+（7.5-6）×39.4=163.1 pa/m第二步：根据所需管长计算沿程阻力，假设管长L=28m，则H y= R×L=163.1×28=4566.8 pa=4.57 kpac)局部阻力计算作为估算，一般地，把局部阻力估算为沿程阻力的30-50%，当阀门、弯头、三通等管件较多的时候，取大值。

实际计算采用如下公式：Hj=ξ*ρv2/2，ξ---局部阻力系数，ρv2/2---动压ρv2/2动压查表插值计算，ξ局部阻力系数参考下表取值：d)水路总阻力计算及水泵选型水路总阻力包括：所有管道的沿程阻力、阀门、弯头、三通等管件的局部阻力、室外主机的换热器阻力（损失）、室内末端阻力（损失），后面两项与不同的主机型号和末端相关。

计算式为：H q=H y+H j+H z+H m+H fH z——室外主机换热器阻力，一般取7m水柱H m——室内末端阻力H f——水系统余量，一般取5m水柱；总阻力计算完成后，就可以根据总阻力选取流量满足要求的情况下能提供不小于总阻力扬程的水泵来匹配水系统。

选取水泵时要根据“流量——扬程曲线”来确定，但扬程和流量不能超出所需太大（一般不超过20%），避免导致出现水力失调和运行耗能较高。

水系统的沿程阻力和局部阻力与系统水流量和所采用的管径相关，流量、管径及所使用各种配件的多少决定总阻力，流量取决于主机能力（负荷）及送回水温差，流量确定的情况下，管径越大，总阻力越小，水泵的耗能越小，但管路初投资会增大。

地面瓦斯泵压力及瓦斯抽放管路阻力计算一、抽放管路阻力计算公式计算公式如下：H=9.81×L×Δ×Q2/（KD5）式中:H——沿程阻力 Pa，L——管路长度 m，Δ——瓦斯比重，取0.8439Q——管道内流量 m3/hD——瓦斯管内径cm，K——系数，K＝0.62（4寸管），K＝0.71（6寸管以上）二、管路敷设路线及长度1、西风井井筒（326m）→西风井南翼回风巷（327m）→13采区回风下山（635m）→13071下底抽巷及回风巷（586m）→13051切眼底抽巷（52m）→13071中间底抽巷（460m）2、13071下底抽巷→13泄水巷（118m）→21上011底抽巷（按650m计算）3、自13071切眼底抽巷开口处，管路分两趟敷设，一趟敷设至13071中间底抽巷；一趟敷设至21上011底抽巷。

三、管路阻力计算1、根据瓦斯抽放日报为参照依据，各地区抽放管路内瓦斯混合流量分别为：西风井井筒5100m³/h，西风井南翼回风巷5100m³/h，13采区回风下山5100m³/h，13071下底抽巷及回风巷2326m³/h，13051切眼底抽巷2326m³/h，13071中间底抽巷2326m³/h，13泄水巷2326m ³/h，21上011底抽巷2326m³/h。

2、西风井井筒管路阻力为：H=9.81×L×Δ×Q2/（KD5）=9.81×326×0.8439×51002/（0.71×31.45）≈3239Pa3、西风井南翼回风巷管路阻力为：H=9.81×L×Δ×Q2/（KD5）=9.81×327×0.8439×51002/（0.71×31.45）≈3248Pa4、13采区回风下山管路阻力为：H=9.81×L×Δ×Q2/（KD5）=9.81×635×0.8439×51002/（0.71×31.45）≈6309Pa5、13071下底抽巷及回风巷管路阻力为：H=9.81×L×Δ×Q2/（KD5）=9.81×586×0.8439×23262/（0.71×255）≈3785Pa6、13051切眼底抽巷管路阻力为：H=9.81×L×Δ×Q2/（KD5）=9.81×52×0.8439×23262/（0.71×31.45）≈336Pa7、13071中间底抽巷管路阻力为：H=9.81×L×Δ×Q2/（KD5）=9.81×460×0.8439×23262/（0.71×31.45）≈2972Pa8、13泄水巷管路阻力为：H=9.81×L×Δ×Q2/（KD5）=9.81×118×0.8439×23262/（0.71×31.45）≈762Pa9、21上011底抽巷管路阻力为：H=9.81×L×Δ×Q2/（KD5）=9.81×650×0.8439×2326/（0.71×31.45）≈4199Pa管网阻力=3239 Pa+3248 Pa+6309 Pa+3785 Pa+336 Pa+2972 Pa+762 Pa+4199 Pa=24850 Pa10、根据矿井瓦斯抽采系统设计中提供的参数，抽采管路校正系数为1.042。

管路沿程阻力计算摘要：I.引言A.介绍管路沿程阻力B.说明管路沿程阻力计算的重要性II.管路沿程阻力的计算方法A.简单管路的计算方法1.介绍简单管路的定义2.说明简单管路的计算公式B.复杂管路的计算方法1.介绍复杂管路的定义2.说明复杂管路的计算方法III.影响管路沿程阻力的因素A.管道的长度和直径B.流体的性质C.管道的形状和粗糙度IV.管路沿程阻力计算的应用A.在给排水系统中的应用B.在空调系统中的应用C.在工业管道系统中的应用V.结论A.总结管路沿程阻力计算的重要性B.强调管路沿程阻力计算在工程实践中的应用正文：管路沿程阻力计算是一项在工程领域中经常遇到的问题。

无论是在给排水系统、空调系统还是工业管道系统中，都需要对管路沿程阻力进行计算。

因此，了解管路沿程阻力的计算方法以及影响因素是非常重要的。

首先，我们需要了解管路沿程阻力的计算方法。

简单管路的计算方法主要依据的是流体力学中的泊松方程。

对于复杂管路，我们需要考虑更多的因素，如管道中的弯头、阀门等，此时需要采用其他的计算方法。

影响管路沿程阻力的因素主要包括管道的长度和直径、流体的性质以及管道的形状和粗糙度。

其中，管道的长度和直径对阻力的影响最为显著。

流体的性质也会对阻力产生影响，例如粘度较大的流体在管道中流动时，阻力会相对较大。

此外，管道的形状和粗糙度也会对阻力产生影响。

管路沿程阻力计算在工程实践中有着广泛的应用。

例如，在给排水系统中，需要对管路进行设计，以确保水流能够顺畅地流动。

在空调系统中，需要计算空调管道的阻力，以确定空调的制冷效果。

在工业管道系统中，需要对管路进行优化设计，以减少能源消耗和成本。

总之，管路沿程阻力计算是一项重要的工程任务。

沿程阻力计算公式
管沿程阻力计算是流体流动运动中重要的一环，在评价管路系统性能、新管路设计和设计改进时，管沿程阻力是可以量化的、客观的参数。

管沿
程阻力是指流体在管道内流动时，流体的内部阻力所造成的阻力，其简单
的计算公式可以表述为：ΔP＝fKL⁄D。

其中，ΔP为管路总阻力，单位为
N/m2或Pa；f为流体流动时压降系数；K为横断面积系数；L为管段管道
长度；D为管段管径，单位为m。

根据此计算公式，可以得出管沿程阻力
ΔP，表示流体在管段管道内流动时，所需要抗击的阻力。

摩擦阻力计算根据管径、流量的不同应分段计算阻力，每段管路摩擦阻力可用下式计算：25081.9Q d K L h f ∆= (1-84) 式中： h f ——某段管路的摩擦阻力，Pa ；L —— 管路长度， m ；Δ—— 混合瓦斯对空气的相对密度；Q ——某段管路的混合瓦斯流量，m 3/h ；K 0——系数，根据管径由表1-54查得；d —— 管路内径，cm 。

（1-84）式中混合瓦斯对空气的相对密度Δ按下式计算：瓦斯抽放泵站至二采区中部石门已知：抽采浓度20%、混合流量15.7m ³/min ﹑K 0=0.71﹑管径为：20cm 管路长度：2782m ﹑混合瓦斯对空气的相对密度为：1.17776 25081.9Q dK L h f ∆= =（9.81*945*2782*1.17776）÷（0.71*205）=12.54 kpa二采区中部石门至+1550水平214瓦斯抽采巷已知：抽采浓度35.5%、混合流量1.41m ³/min ﹑K 0=0.71﹑管径为：20cm ﹑管路长度：461.5m ﹑混合瓦斯对空气的相对密度为：1.09134 25081.9Q d K L h f ∆= =（9.81*84.6*461.5*1.09134）÷（0.71*205） =0.0155 kpa+1550水平214瓦斯抽采巷至+1600水平212,211回风巷 已知：抽采浓度35.5%、混合流量0.86m ³/min ﹑K 0=0.62﹑管径为：10cm ﹑管路长度：493.5m ﹑混合瓦斯对空气的相对密度为：0.91848 25081.9Q d K L h f ∆= =（9.81*51.6*493.5*0.91848）÷（0.62*105） =0.19 kpa二采区中部石门至一采区+1600水平122,142回风巷已知：抽采浓度22%、混合流量6.4m ³/min ﹑K 0=0.7﹑管径为：15cm﹑管路长度：1241m ﹑混合瓦斯对空气的相对密度为：1.16624 25081.9Q dK L h f ∆= =（9.81*384*1241*1.16624）÷（0.7*155） =3.9 kpa二采区中部石门至一采区+1550水平113,124瓦斯抽采巷 已知：抽采浓度13.6%、混合流量4.96m ³/min ﹑K 0=0.7﹑管径为：15cm﹑管路长度：2022.7m ﹑混合瓦斯对空气的相对密度为：1.2181 25081.9Q dK L h f ∆= =（9.81*297.6*2022.7*1.2181）÷（0.7*155） =4 kpa一采区+1600水平122回风巷至一采区+1600水平121回风巷 已知：抽采浓度69%、混合流量0.112m ³/min ﹑K 0=0.62﹑管径为：10cm﹑管路长度：654m ﹑混合瓦斯对空气的相对密度为：0.89544 25081.9Q dK L h f ∆= =（9.81*6.72*654*0.89544）÷（0.62*105） =0.006kpa。
