管道阻力损失计算公式

瓦斯管道阻力损失计算公式推导（一）一、 管道摩擦阻力的基本方程1．一般方程H=λd L γgV 22（1）式中：H ――管道压力损失，mmH 2O ； λ――管道的摩阻系数，无因次； Ｌ――管道长度，ｍ； d ――管道内径，m ； γ――瓦斯容重，kg/m ３； g ――重力加速度，m/s 2； Ｖ――管道内的瓦斯流速，m/s 。

以V=24d Qπ代入(1)式得：H=λd L γ422216dg Q π= 0.08263λ52d LQ γ (2) 式中：Ｑ――管道内瓦斯流量，m 3/s 。

将流量Q 的单位换算成m 3/h ，管道内径d 的单位换算成cm ，则： H ＝ 64λ52d LQ γ (3)(3)式即为《煤矿抽放瓦斯》209页给出的摩擦阻力计算公式，但该书中对流量Ｑ和管径d 给出的单位是错的，应分别为m 3/h 和cm 。

2．低压管道摩擦阻力的基本方程因Q=Q 00PT TP ，γ=γ0TP PT 00，代入（3）式得： Ｈ＝ 64λ520d LQ γ0PT TP (4) 式中：H ――管道压力损失，mmH 2O ； λ――管道摩阻系数，无因次； Ｌ――管道长度，ｍ；Q 0――标准状态下内的瓦斯流量，Nm 3/h ；d ――管道内径，cm ；γ0――标准状态下的瓦斯容重，kg/Nm ３； P 0――标准状态下的大气绝对压力，Pa ； P ――管道内的瓦斯绝对压力，Pa ；Ｔ――管道内的瓦斯绝对温度（Ｔ＝273＋t ），ºＫ； Ｔ０――标准状态下的瓦斯绝对温度（Ｔ０＝273），ºＫ； t ――管道内瓦斯的温度，℃。

因低压管道（相对压力≤0.005MPa ）的绝对压力P 与标准大气压力P 0的差值较小，为了简化计算，可以忽略压力的影响，将（4）式简化成下式：Ｈ＝ 64λγ52d LQ 0T T(5) 因瓦斯的相对比重Ｓ＝空γγ，则γ0＝Ｓγ空0，代入（5）式得：Ｈ＝ 83λＳ52d LQ 00PT TP (6) 式中：Ｓ――瓦斯的相对比重（空气＝１）；γ空0――空气的比重(γ空0＝1.293)，kg/Nm ３。

管道的阻力计算风管内空气流动的阻力有两种，一种是由于空气本身的粘滞性及其与管壁间的摩擦而产生的沿程能量损失，称为摩擦阻力或沿程阻力；另一种是空气流经风管中的管件及设备时，由于流速的大小和方向变化以及产生涡流造成比较集中的能量损失，称为局部阻力。

通常直管中以摩擦阻力为主，而弯管以局部阻力阻力为主（图6-1-1）。

图6-1-1 直管与弯管（一）摩擦阻力1．圆形管道摩擦阻力的计算根据流体力学原理，空气在横断面形状不变的管道内流动时的摩擦阻力按下式计算：（6-1-1）对于圆形风管，摩擦阻力计算公式可改为：（6-1-2）圆形风管单位长度的摩擦阻力（又称比摩阻）为：（6-1-3）以上各式中λ——摩擦阻力系数；v——风秘内空气的平均流速，m/s；ρ——空气的密度，kg/m3；l——风管长度，m；Rs——风管的水力半径，m；f——管道中充满流体部分的横断面积，m2；P——湿周，在通风、空调系统中即为风管的周长，m；D——圆形风管直径，m。

摩擦阻力系数λ与空气在风管内的流动状态和风管管壁的粗糙度有关。

在通风和空调系统中，薄钢板风管的空气流动状态大多数属于紊流光滑区到粗糙区之间的过渡区。

通常，高速风管的流动状态也处于过渡区。

只有流速很高、表面粗糙的砖、混凝土风管流动状态才属于粗糙区。

计算过渡区摩擦阻力系数的公式很多，下面列出的公式适用范围较大，在目前得到较广泛的采用：（6-1-4）式中K——风管内壁粗糙度，mm；D——风管直径，mm。

进行通风管道的设计时，为了避免烦琐的计算，可根据公式（6-1-3）和（6-1-4）制成各种形式的计算表或线解图，供计算管道阻力时使用。

只要已知流量、管径、流速、阻力四个参数中的任意两个，即可利用线解图求得其余的两个参数。

线解图是按过渡区的λ值，在压力B0=101.3kPa、温度t0=20℃、宽气密度ρ0=1.204kg/m3、运动粘度v0=15.06×10－6m2/s、管壁粗糙度K=0.15mm、圆形风管等条件下得出的。

化工原理摩擦阻力损失计算公式摩擦阻力是指物体在运动过程中由于与流体接触而产生的阻力。

在化工领域中，摩擦阻力的计算对于设计和优化流体传输系统至关重要。

本文将介绍化工原理中常用的摩擦阻力损失计算公式，并探讨其应用。

一、流体在管道中的摩擦阻力损失计算公式流体在管道中的摩擦阻力损失可以通过多种公式进行估算，其中最常用的是达西-魏泽巴赫公式和库珀-普拉萨公式。

1. 达西-魏泽巴赫公式达西-魏泽巴赫公式是描述流体在管道中摩擦阻力损失的经验公式。

该公式的表达式为：ΔP = f * (L / D)* (ρ * V^2) / 2其中，ΔP为单位长度管道的压力损失，f为摩擦系数，L为管道长度，D为管道直径，ρ为流体密度，V为流体速度。

2. 库珀-普拉萨公式库珀-普拉萨公式是一种修正达西-魏泽巴赫公式的方法，适用于大口径管道和高速流动条件。

该公式的表达式为：ΔP = f * (L / D) * (ρ * V^2) / 2 * (1 + (K / D))其中，ΔP为单位长度管道的压力损失，f为修正后的摩擦系数，L 为管道长度，D为管道直径，ρ为流体密度，V为流体速度，K为管道粗糙度。

二、摩擦阻力损失计算公式的应用1. 流体传输系统设计在进行化工流体传输系统设计时，摩擦阻力损失的计算是必不可少的。

通过摩擦阻力损失的计算，可以确定管道的直径、流速等参数，从而实现流体的高效传输。

2. 管道网络优化对于已经建立的管道网络系统，通过计算摩擦阻力损失可以找到系统中的瓶颈点和低效区域，进而进行优化。

通过增加管道直径、调整流速等方式，可以降低摩擦阻力损失，提升系统的运行效率。

3. 节能减排摩擦阻力损失是流体传输系统中能量损失的主要来源之一。

通过合理计算和优化，可以降低摩擦阻力损失，降低系统的能耗，实现节能减排的目标。

三、总结摩擦阻力损失的计算对于化工流体传输系统的设计和优化具有重要意义。

达西-魏泽巴赫公式和库珀-普拉萨公式是常用的摩擦阻力损失计算公式，可以根据具体的应用场景选择合适的公式进行计算。

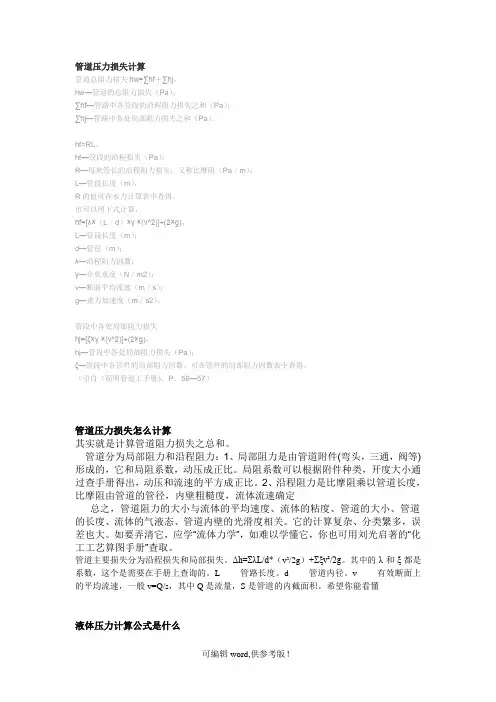

管道压力损失计算管道总阻力损失hw=∑hf＋∑hj，hw—管道的总阻力损失（Pa）；∑hf—管路中各管段的沿程阻力损失之和（Pa）；∑hj—管路中各处局部阻力损失之和（Pa）。

hf=RL、hf—管段的沿程损失（Pa）；R—每米管长的沿程阻力损失，又称比摩阻（Pa／m）；L—管段长度（m），R的值可在水力计算表中查得。

也可以用下式计算，hf=[λ×（L／d）×γ ×(v^2)]÷(2×g)，L—管段长度（m）；d—管径（m）；λ—沿程阻力因数；γ—介质重度（N／m2）；v—断面平均流速（m／s）；g—重力加速度（m／s2）。

管段中各处局部阻力损失hj=[ζ×γ ×(v^2)]÷(2×g)，hj—管段中各处局部阻力损失（Pa）；ζ—管段中各管件的局部阻力因数，可在管件的局部阻力因数表中查得。

（引自《简明管道工手册》．P．56—57）管道压力损失怎么计算其实就是计算管道阻力损失之总和。

管道分为局部阻力和沿程阻力：1、局部阻力是由管道附件(弯头，三通，阀等)形成的，它和局阻系数，动压成正比。

局阻系数可以根据附件种类，开度大小通过查手册得出，动压和流速的平方成正比。

2、沿程阻力是比摩阻乘以管道长度，比摩阻由管道的管径，内壁粗糙度，流体流速确定总之，管道阻力的大小与流体的平均速度、流体的粘度、管道的大小、管道的长度、流体的气液态、管道内壁的光滑度相关。

它的计算复杂、分类繁多，误差也大。

如要弄清它，应学“流体力学”，如难以学懂它，你也可用刘光启著的“化工工艺算图手册”查取。

管道主要损失分为沿程损失和局部损失。

Δh=ΣλL/d*（v²/2g）+Σξv²/2g。

其中的λ和ξ都是系数，这个是需要在手册上查询的。

L-------管路长度。

d-------管道内径。

v-------有效断面上的平均流速，一般v=Q/s，其中Q是流量，S是管道的内截面积。

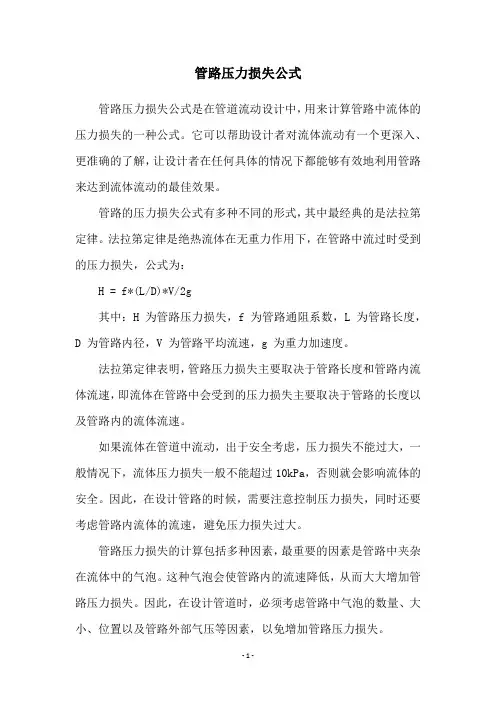

管路压力损失公式管路压力损失公式是在管道流动设计中，用来计算管路中流体的压力损失的一种公式。

它可以帮助设计者对流体流动有一个更深入、更准确的了解，让设计者在任何具体的情况下都能够有效地利用管路来达到流体流动的最佳效果。

管路的压力损失公式有多种不同的形式，其中最经典的是法拉第定律。

法拉第定律是绝热流体在无重力作用下，在管路中流过时受到的压力损失，公式为：H = f*(L/D)*V/2g其中：H 为管路压力损失，f 为管路通阻系数，L 为管路长度，D 为管路内径，V 为管路平均流速，g 为重力加速度。

法拉第定律表明，管路压力损失主要取决于管路长度和管路内流体流速，即流体在管路中会受到的压力损失主要取决于管路的长度以及管路内的流体流速。

如果流体在管道中流动，出于安全考虑，压力损失不能过大，一般情况下，流体压力损失一般不能超过10kPa，否则就会影响流体的安全。

因此，在设计管路的时候，需要注意控制压力损失，同时还要考虑管路内流体的流速，避免压力损失过大。

管路压力损失的计算包括多种因素，最重要的因素是管路中夹杂在流体中的气泡。

这种气泡会使管路内的流速降低，从而大大增加管路压力损失。

因此，在设计管道时，必须考虑管路中气泡的数量、大小、位置以及管路外部气压等因素，以免增加管路压力损失。

物理上可以认为，管路压力损失主要取决于流体在流动过程中的阻力。

为了减少流体的压力损失，必须减少流体流动过程中的阻力，从而提高流体流动的效率。

具体来说，可以采取一些措施来降低流体阻力，如改变流体流动方向、改变管路管径、降低流体流速等。

管路压力损失公式可以帮助设计者更好地理解流体流动的特性，从而设计出更有效的管路系统。

此外，该公式还可以用于计算不同管路系统中流体流动的压力损失，并计算出压力损失最小的管路系统，从而提高流体流动的效率。

总的来说，管路压力损失公式是一个重要的工具，在流体流动设计中有着重要的作用。

它可以准确地衡量管路中流体流动时受到的压力损失，从而帮助设计者设计出更有效的管路系统。

管路沿程阻力计算1.摩擦阻力：在流体流动中，由于流体与管道壁之间的摩擦力，使得流体流动速度逐渐减小，产生摩擦阻力。

根据代表性的达西-魏泽巴赫公式，可以计算流体在管道中的摩擦阻力。

ΔP=λ(L/D)(ρV^2/2)其中，ΔP为单位管长上的摩擦阻力损失，λ为摩擦系数，L为管道长度，D为管道直径，ρ为流体密度，V为流速。

2.沿程局部阻力：在管道流动中，由于管道内部存在一些特殊设计或结构，导致流体流动时发生局部阻力。

根据达西-魏泽巴赫公式，可以计算管道局部阻力。

ΔP=K(ρV^2/2)其中，ΔP为单位管长上的沿程局部阻力损失，K为局部阻力系数，ρ为流体密度，V为流速。

3.管道弯曲阻力：在管道中，当流体流过弯曲部分时，会受到弯曲的影响，产生较大的阻力。

根据经验公式，可以计算管道弯曲阻力。

ΔP=K(ρV^2/2)其中，ΔP为单位管长上的弯曲阻力损失，K为弯曲阻力系数，ρ为流体密度，V为流速。

这些阻力形式在实际管道中经常同时存在，因此需要综合考虑计算总阻力。

通常采用经验公式、实验数据或数值模拟等方法进行计算。

在实际工程中，一般可以通过试验或计算得到相应的阻力系数，并且根据阻力计算公式，结合流体参数，来计算管路沿程阻力。

在实际应用中，管路沿程阻力的计算是非常重要的，它影响到管道系统的工作效率和输送能力。

为了降低阻力损失，有效节约能源，可以采取以下措施：优化管道布局，减少管道弯曲和局部阻力；选择合适的管道材料和直径，减小摩擦阻力；采用流体增压、注入润滑剂等方法来减小摩擦阻力。

总之，管路沿程阻力的计算是管道工程中的一个重要环节，通过合理地计算和设计，可以提高管道系统的效率和安全性，降低能源消耗。

管道阻力损失计算式一、雷若数Re 的计算 Re ＝d u ρ/μ ＝（m ）（m/s ）（kg/m 3）/（N.s/m 2）＝m 0kg 0s 0 式中：d 管径，u 流速，μ流体粘度，ρ流体密度。

流体粘度μ的计算式：μ=469.0R(00158.0460.0s11）φη--= （mPa.s ）式中：溶剂（水）密度η1（g/cm 3），纯溶质密度η2（g/cm 3）， R ＝η1/η2 ， 固体体积分率Φs 。

（备注：20℃时，水密度η1＝1g/cm 3，石灰密度η2＝0.64g/cm 3，石灰浆液中质量浓度为5％，8％，10％，15％，20％的石灰浆液密度ρ（g/cm 3）和固体体积分率Φs 分别为：1.031，1.055，1.061，1.093，1.126；0.05，0.08，0.1，0.15，0.2。

）二、湍流时的摩擦损失因数 λ （一）光滑管 1. 柏拉修斯式：λ＝0.316/Re 0.25其适用范围为Re ＝5×103~105 2. 顾袖珍式：λ＝0.0056+0.5/ Re 0.32其适用范围为Re ＝3×103～3×106 3. 尼库拉则与卡门式1/λ0.5＝2 logRe λ0.5－0.8此式可用于更广的湍流范围，但由于式两边都含有待求的λ，计算较为不便。

（二）粗糙管 1. 顾袖珍式：λ＝0.01227+0.7543/ Re 0.38上式适用范围为Re ＝3×103～3×106。

此式所指的粗糙管为内径50～200mm 的新钢铁管。

2. 柯尔布鲁克式：1/λ0.5＝1.14－2 log[ e/d + 9.35/ (Re λ0.5）]其适用范围甚广（Re ＝4×103～108，e/d ＝5×10-2～10-6），但由于算式两边都含有待求的λ，计算较为不便。

（e/d为管壁粗糙度与管径之比，即相对粗糙度）三、阻力损失计算直管（管径一至）损失：h f = λL/d×u2/2g = (m)90°弯头损失：h f = ∑ξu2/2g =λ∑Le/d×u2/2g = (m)式中：ξ为90°弯头阻力系数，ξ＝0.75，λ为管道摩擦因数，L/d为管长与管径之比，Le为当量长度，90°弯头的当量长度与管径之比Le/d＝35。

管道沿程水头损失三种计算方法管道沿程水头损失是指流体在管道中由于摩擦阻力和其他因素导致的能量损失。

在工程设计中，准确计算管道沿程水头损失十分重要。

下面将介绍三种常用的计算方法：Darcy-Weisbach法、Hazen-Williams法和Manning公式。

1. Darcy-Weisbach法：Darcy-Weisbach法是一种经验公式，被广泛用于计算流体在管道中的摩擦阻力。

根据该法，管道沿程水头损失可以通过以下公式计算：hf = f * (L/D) * (V^2/2g)其中，hf表示管道沿程水头损失，f为阻力系数，L为管道长度，D 为管道直径，V为流速，g为重力加速度。

阻力系数f可以通过Colebrook-White公式计算，但是该公式存在迭代过程，计算较为复杂。

因此，在实际工程中，一般使用基于Darcy-Weisbach法的Moody图或以f为参数的简化公式进行计算。

2. Hazen-Williams法：Hazen-Williams法是一种简化计算方法，适用于水力学设计中对于流速和水头损失的估算。

该方法假设水头损失仅与流速成线性关系，忽略了管道内的摩擦阻力。

根据该法，水头损失可以通过以下公式计算：hf = 10.67 * (Q/C)^1.852 * (L/D^4.87)其中，hf表示管道沿程水头损失，Q为流量，C为摩擦系数，L为管道长度，D为管道直径。

摩擦系数C是由管道材料和粗糙度等参数决定的，可以通过经验公式或实验数据查表获得。

Hazen-Williams法适用于流量变化较小的情况，具有计算简便的优点。

3. Manning公式：Manning公式是一种适用于自然河流和管道流动的方法，根据河床粗糙度和比水深等参数计算流体在河道或管道中的摩擦阻力。

hf = [(1.49/n^2) * (V^2/2g)] * (R^(4/3)) * (S^(1/2))其中，hf表示管道沿程水头损失，n为曼宁粗糙系数，V为流速，g 为重力加速度，R为水力半径，S为水力坡度。

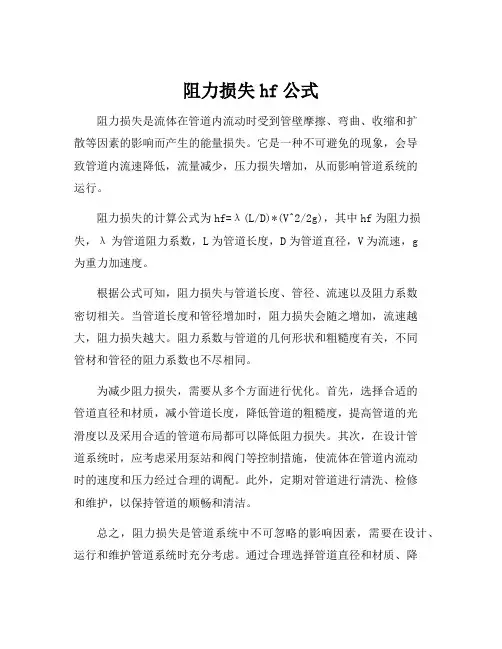

阻力损失hf公式
阻力损失是流体在管道内流动时受到管壁摩擦、弯曲、收缩和扩
散等因素的影响而产生的能量损失。

它是一种不可避免的现象，会导
致管道内流速降低，流量减少，压力损失增加，从而影响管道系统的
运行。

阻力损失的计算公式为hf=λ(L/D)*(V^2/2g)，其中hf为阻力损失，λ为管道阻力系数，L为管道长度，D为管道直径，V为流速，g
为重力加速度。

根据公式可知，阻力损失与管道长度、管径、流速以及阻力系数
密切相关。

当管道长度和管径增加时，阻力损失会随之增加，流速越大，阻力损失越大。

阻力系数与管道的几何形状和粗糙度有关，不同
管材和管径的阻力系数也不尽相同。

为减少阻力损失，需要从多个方面进行优化。

首先，选择合适的
管道直径和材质，减小管道长度，降低管道的粗糙度，提高管道的光
滑度以及采用合适的管道布局都可以降低阻力损失。

其次，在设计管
道系统时，应考虑采用泵站和阀门等控制措施，使流体在管道内流动
时的速度和压力经过合理的调配。

此外，定期对管道进行清洗、检修
和维护，以保持管道的顺畅和清洁。

总之，阻力损失是管道系统中不可忽略的影响因素，需要在设计、运行和维护管道系统时充分考虑。

通过合理选择管道直径和材质、降
低管道长度和粗糙度、优化管道布局、采用控制措施等多方面的措施，可以有效地降低阻力损失，提高管道系统的运行效率和安全性。

管道附件压力损失计算公式管道系统是工业生产中常见的输送介质的设备，而管道附件作为管道系统的重要组成部分，对于管道系统的流体输送有着重要的影响。

在管道系统中，流体在管道中流动时，会受到管道附件的阻力作用，从而产生压力损失。

因此，了解管道附件压力损失的计算公式是非常重要的。

管道附件的种类繁多，如弯头、三通、四通、法兰、阀门等，每种管道附件都会对流体的流动产生一定的阻力，从而产生一定的压力损失。

为了准确计算管道附件的压力损失，可以采用以下公式进行计算：ΔP = Kρ(v^2/2g)。

其中，ΔP为管道附件的压力损失（Pa），K为管道附件的阻力系数，ρ为流体的密度（kg/m^3），v为流体的流速（m/s），g为重力加速度（m/s^2）。

在实际应用中，需要根据具体的管道附件类型和流体参数来确定阻力系数K的数值。

一般情况下，可以通过实验或者查阅相关资料来获取管道附件的阻力系数。

对于不同类型的管道附件，其阻力系数K的数值也会有所不同。

下面以一些常见的管道附件为例，介绍其阻力系数K的计算方法：1. 弯头，对于弯头来说，其阻力系数K的计算公式为K = f(L/D)，其中f为摩擦系数，L为弯头的曲线长度（m），D为管道的直径（m）。

根据实际情况，可以通过查表或者计算得到弯头的摩擦系数f，从而计算出弯头的阻力系数K。

2. 法兰，对于法兰来说，其阻力系数K的计算公式为K = α(1-β^2)，其中α为法兰的阻力系数，β为法兰的开口角度。

根据实际情况，可以通过实验或者查阅相关资料来获取法兰的阻力系数α和开口角度β的数值，从而计算出法兰的阻力系数K。

3. 阀门，对于阀门来说，其阻力系数K的计算比较复杂，需要考虑阀门的结构、开启程度和流体的流速等因素。

一般情况下，可以通过实验或者查阅相关资料来获取阀门的阻力系数K的数值。

通过以上介绍，可以看出管道附件的阻力系数K的计算方法是多种多样的，需要根据具体的情况来确定。

在实际应用中，可以通过实验或者查阅相关资料来获取管道附件的阻力系数K的数值，从而计算出管道附件的压力损失。

管路长度压力损失计算公式在工程领域中，管路长度压力损失是一个重要的参数，它可以帮助工程师们准确地计算管路系统的性能和能耗。

管路长度压力损失是指流体在管路中流动时由于管道摩擦和弯头、阀门等元件的阻力而导致的压力损失。

在设计和运行管路系统时，准确地计算管路长度压力损失对于保证系统的正常运行和提高系统的效率非常重要。

管路长度压力损失的计算公式是基于流体力学和流体动力学的理论基础而建立的，它可以通过管道的长度、流速、管道直径、流体密度和粘度等参数来计算。

通常情况下，管路长度压力损失可以用以下的公式来表示：ΔP = f (L/D) (ρv^2/2)。

其中，ΔP表示管路长度压力损失，f表示摩擦阻力系数，L表示管道长度，D表示管道直径，ρ表示流体密度，v表示流速。

在这个公式中，摩擦阻力系数f是一个重要的参数，它是根据流体在管道内的流动状态和管道壁面的粗糙度来确定的。

通常情况下，可以通过查表或者使用经验公式来计算摩擦阻力系数。

管道长度L、管道直径D、流体密度ρ和流速v都是可以通过实际测量或者计算得到的参数。

通过上述公式，我们可以看到管路长度压力损失与管道长度、管道直径、流速和流体密度等参数都有关系。

在实际工程中，我们可以根据具体的管路系统参数来计算管路长度压力损失，从而为系统的设计和运行提供重要的参考依据。

在工程实践中，准确地计算管路长度压力损失对于保证管路系统的正常运行和提高系统的效率非常重要。

首先，管路长度压力损失的准确计算可以帮助工程师们合理地选择管道的直径和长度，从而减小管道系统的能耗和运行成本。

其次，管路长度压力损失的准确计算也可以帮助工程师们预测管道系统的性能，从而及时地发现和解决系统中可能存在的问题。

在实际工程中，为了准确地计算管路长度压力损失，工程师们需要充分考虑管道系统的实际情况，包括管道的布置方式、管道材质、流体的物性参数等。

此外，工程师们还需要使用适当的计算方法和工具来进行计算，以确保计算结果的准确性和可靠性。

管路阻力计算公式管路阻力是指液体在管道内流动时所受到的阻碍，其大小取决于流体的性质、管道的几何尺寸和流动的条件。

在实际工程中，准确计算管路阻力对于流体输送和工艺设计至关重要。

下面将介绍管路阻力的计算公式。

1.法氏公式法氏公式是计算管道流动阻力最常用的公式之一、它适用于圆形截面的水平、直立管道以及部分较短的水平、上升弯头。

其计算公式如下：ΔP=λ(L/D)(ρV^2/2)其中，ΔP为管道中的压力损失，单位为帕斯卡(Pa)；λ为摩擦阻力系数，根据管道的材料及条件可以查表或参考标准值；L为管道的长度，单位为米(m)；D为管道的内径，单位为米(m)；ρ为流体的密度，单位为千克/立方米(kg/m^3)；V为流体的流速，单位为米/秒(m/s)。

2.公因数法公因数法是另一种计算管道阻力的常用方法，适用于两端是同一直径的水平、上升和下降的圆管。

其计算公式如下：ΔP=KρV^2/2其中，ΔP为压力损失，单位为帕斯卡(Pa)；K为公因数，其具体数值根据管道的条件可查表或参考标准值；ρ为流体的密度，单位为千克/立方米(kg/m^3)；V为流体的流速，单位为米/秒(m/s)。

3.长度加速度法长度加速度法适用于水平直管或上升/下降弯头的计算中。

其计算公式如下：ΔP=1/2ρv^2(fL+g)其中，ΔP为压力损失，单位为帕斯卡(Pa)；ρ为流体的密度，单位为千克/立方米(kg/m^3)；v为流体的流速，单位为米/秒(m/s)；f为管道长度与管径之比；L为管道长度，单位为米(m)；g为液体的头压。

4.简化法式对于实际工程中的一些简化计算，可以采用以下常见的简化公式：-窄圆管公式：ΔP=32μLV/D^2，其中μ为动力黏度；-多种流状态公式：ΔP=αρV^2/2，其中α为系数；-工程系数法式：ΔP=βρV^2/2，其中β为系数。

需要注意的是，以上列出的公式都是针对一些特定条件下的近似计算公式，实际计算中需要结合具体的工程情况和流体参数，选择合适的公式进行计算。

冷冻水管道弯头阻力损失计算公式表格
冷冻水管道弯头阻力损失计算公式一般使用Reynolds数和弯头角度来表示。

根据实验和经验，以下是一些常用的公式：
1.长半径90度弯头：
ΔP = K × γ × V^2 / (2 × R)
其中，ΔP为弯头阻力损失，K为弯头阻力系数，γ为水密度，V 为水的流速，R为弯头的半径。

2.短半径90度弯头：
ΔP = K × γ × V^2 / (2 × r)
其中，r为弯头的短半径。

3. 45度弯头：
ΔP = K × γ × V^2 / (2 × R)
其中，R为弯头半径。

4. 30度弯头：
ΔP = K × γ × V^2 / (2 × R)
其中，R为弯头半径。

这些公式适用于冷冻水系统中的圆形或近似圆形截面管道。

需要注意的是，这些公式都是经验公式，实际情况中可能会有一些偏差。

因此，在实际应用中，最好根据具体的管道参数和流量情况进行试验或模拟计算来获得更准确的阻力损失值。

管道风力阻力损失计算公式在工程设计和实际应用中，管道输送流体时会受到各种阻力的影响，其中包括管道内部的摩擦阻力和管道外部的风力阻力。

本文将重点讨论管道风力阻力损失的计算公式及其应用。

管道风力阻力损失是指管道输送流体时，由于空气对管道的阻力而造成的能量损失。

在管道输送流体的过程中，管道表面会受到风力的作用，从而产生阻力，这种阻力会导致管道输送流体时产生额外的能量损失。

因此，对于需要考虑风力阻力的管道系统，我们需要对其进行风力阻力损失的计算和分析。

风力阻力损失的计算公式可以通过流体力学的理论和实验数据进行推导和确定。

一般来说，管道风力阻力损失可以用以下公式进行计算：ΔP = 0.5 ρ V^2 C A。

其中，ΔP表示管道风力阻力损失，单位为帕斯卡（Pa）；ρ表示空气密度，单位为千克/立方米；V表示风速，单位为米/秒；C表示风力阻力系数；A表示管道横截面积，单位为平方米。

在这个公式中，风力阻力损失与空气密度、风速的平方、风力阻力系数和管道横截面积有关。

其中，空气密度和风速是外部环境条件因素，风力阻力系数和管道横截面积则是与管道本身的特性有关。

通过这个公式，我们可以清晰地了解到风力阻力损失与这些因素之间的关系，从而进行合理的风力阻力损失计算和分析。

在实际应用中，我们需要根据具体的工程情况和要求来确定风力阻力系数和管道横截面积。

风力阻力系数是描述管道在风力作用下产生阻力的参数，它受到管道表面粗糙度、形状和风向等因素的影响。

通常情况下，我们可以通过实验或者参考相关文献来确定风力阻力系数的数值。

而管道横截面积则是由管道的尺寸和形状确定的，通过对管道的几何参数进行测量和计算，我们可以得到管道横截面积的数值。

在进行风力阻力损失计算时，我们需要将上述参数代入到风力阻力损失的计算公式中，从而得到具体的风力阻力损失数值。

通过对不同参数的变化和影响进行分析，我们可以进一步优化管道系统的设计和运行，降低风力阻力损失，提高系统的输送效率和经济性。

管道压损计算：1. 管道中压损：△p P =△f P +△t P +△e P△p P ：管道总压降,KPa△f P :直管段压降，KPa△t P ：局部压降，KPa△e P ：标高变化压降，KPa2. 雷诺数（气体在管道内的流动方程）νμρud ud R e == （ρμν=） :e R 雷诺数；:ρ气体密度,Kg/m ³(）:u 管道内气体的速度，m/s:d 管道直径,m:μ动力粘度，Pa 。

s:ν动力粘度，m ²/s气体的粘度随温度的增高而增大（液体的粘度随温度的增高而减小），与压力几乎没有关系。

空气的粘度μ壳用下式计算：2/36)273273(*380380*10*7580.1t t ++=-μ t ：为气体温度 圆管内流动的下限雷诺数：2000Re =c 直管段压降△22'pu d L P i f λ= 其中摩擦系数λ应根据流动状态按下面公司计算。

(1) 在工程计算时：2000Re ≤时按流层计算;沿程压损系数:Re64=λ 金属管沿程压损系数：Re75=λ 橡胶软管沿程压损系数:Re 80=λ2000Re >时按紊流进行计算：25.0Re3164.0=λ20,2n L P K Pa D υρλξ⎛⎫∆=+∑⨯ ⎪⎝⎭3. 直管段压降△022K u d L P f ρλ= 其中摩擦系数λ应根据流动状态按上面公式计算。

:f P 直管段压降，KPa:λ摩擦系数L :管道长度，m:d 管道直径，m:ρ气体密度，Kg/m ³,C 020时r=1。

29:u 管道内气体的速度,m/s:0K 阻力附件系数，0K =1。

15~1。

204、管道管径与壁厚关系（1)风管的壁厚管壁应有合理的厚度，太薄钢性差，受负压吸力易变形；太厚则浪费钢材不经济.风管壁厚按下表取值:（2）当含有熟料及磨损性强的矿物粉尘，且流速〉15m/s 时,风管壁厚适当加大.(3）为防止大型风管的刚度变形，在其长度方向每隔2。
