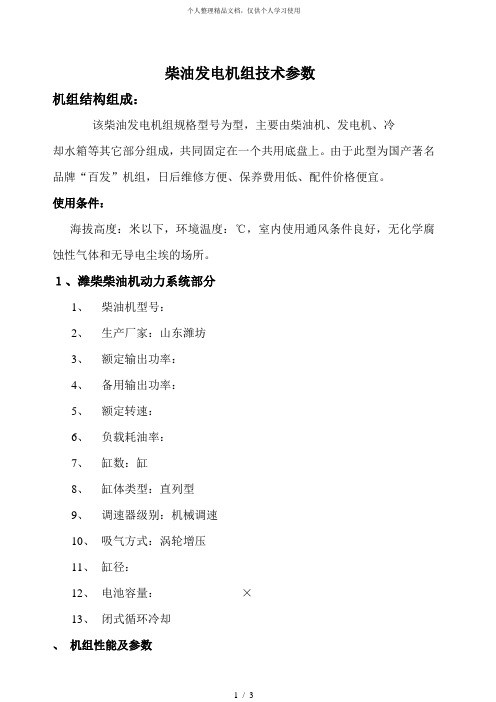

柴油发电机组技术参数
机组结构组成：
该柴油发电机组规格型号为型，主要由柴油机、发电机、冷
却水箱等其它部分组成，共同固定在一个共用底盘上。

由于此型为国产著名品牌“百发”机组，日后维修方便、保养费用低、配件价格便宜。

使用条件：
海拔高度：米以下，环境温度：℃，室内使用通风条件良好，无化学腐蚀性气体和无导电尘埃的场所。

１、潍柴柴油机动力系统部分
1、柴油机型号：
2、生产厂家：山东潍坊
3、额定输出功率：
4、备用输出功率：
5、额定转速：
6、负载耗油率：
7、缸数：缸
8、缸体类型：直列型
9、调速器级别：机械调速
10、吸气方式：涡轮增压
11、缸径：
12、电池容量：×
13、闭式循环冷却
、机组性能及参数
1、型号：
2、额定功率：
3、备用功率：
4、额定电压：三相四线
5、额定频率：
6、额定转速：
7、额定电流：
8、功率因素：φ(滞后)
9、发电机电压调整率：±
10、电压波动率：(负载从变化)
11、电压畸变率：≤（空载）
12、手动空气开关
13、保护方式：过流、过压、欠压保护
14、外形尺寸：××（）
15、重量：
随机配置
1装箱清单
2随机配件（按装箱清单验收）
3产品合格证
4操作使用、维护说明书各一份
5出厂检验报告
6技术资料及电气原理图各一份
7蓄电池两只
8消声器只
9专用工具随机。

150千瓦潍柴柴油发电机组的介绍及操作说明一、150千瓦潍柴柴油发电机组介绍潍柴150千瓦柴油发电机组采用潍柴柴油机作动力，选配马拉松、麦格特等系列无刷励磁发电机及控制屏组成。

机组具有调压精度高、动态性能好、电压波形畸变小、效率高、工作可靠、使用寿命长、经济性能好等特点。

有可并联、并网的产品，若有要求也可制成自启动或自启动自切换机组。

二、150千瓦潍柴柴油发电机组功能1.报警功能：水温高、水温低、直流电压高、直流电压低、机油油压低、机油压力传感器故障、温度传感器故障、发电机绕组高温、电池电压低等情况下免停机，自动报警。

2.四保护功能：水温高、水温低、机油油压低、转速传感器故障、超速、短路、频率低、过电流、交流电压高、交流电压低、发电机绕组高温等情况下，实现自动熄火，保护机组免受损坏。

所述保护功能，现场可通过维护软件在运行的机组上仿真故障，并使相应的保护功能运行。

3.显示功能：转速、线电压、相电压、频率、相电流、功率因数、机油压力、运行时间、发动机水温、电池电压等的具体情况会显示在仪表盘上。

三、150千瓦潍柴柴油发电机组特点1、发电机组采用山东潍坊潍柴动力股份有限公司柴油发动机为动力，配套知名品牌发电机。

2、机组功率：150kw3、低油耗、低排放、低噪音4、机组性能优良，技术先进，工作可靠，维护方便5、调压精度高，动态性能好，结构紧凑，使用寿命长6、潍柴产品常年进行高海拔、高温、高寒，“三高”实验，环境适应性强7、起动迅速、并能很快达到全功率只需几秒，应急1分钟内带到期全负荷（正常5~30MIN）停机过程短，可以频繁起停。

8、维护操作简单，人少，备用期间保养容易9、柴油发电机组的建设与发电的综合成本最低四、150kw潍柴柴油发电机组分类类型上分为：船用发电机组、陆用发电机组；功能结构上分为：用途自动化机组、防雨棚机组、低噪音机组、拖车移动电站机组；行业上分为：民用发电机组、军品发电机组、油田发电机组、电信发电机组等五、150千瓦潍柴柴油发电机组符合的相关标准150千瓦潍柴柴油发电机组的设计、制造、试验及其各项性能指标完全符合下列标准和其它相关标准：1、GB2820-90 《工频柴油发电机通用技术条件》2、GB12786-91 《自动化柴油发电机组通用技术条件》3、GB7060《船用电机技术要求》GB/T2820.1-1997《往复式内燃机驱动的交流发电机组》第一部分：用途定额和性能以上标准均执行最新版本。

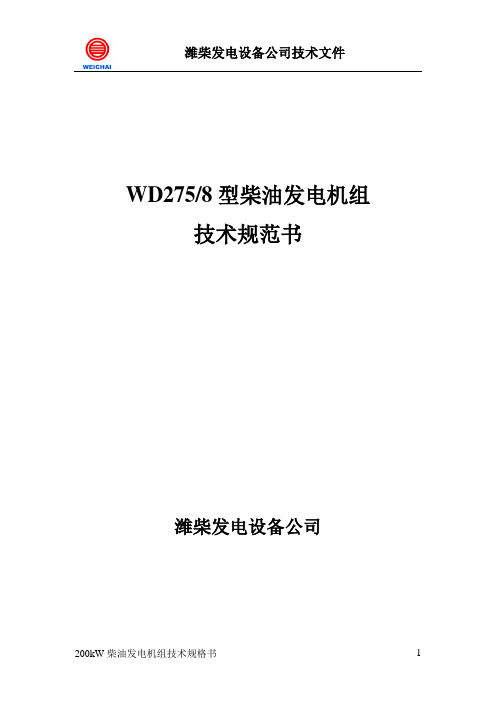

WD275/8型柴油发电机组技术规范书潍柴发电设备公司一、柴油发电机组的结构与工作原理额定功率为200kW的柴油发电机组选用WD10D235E10型柴油发电机组，机组由柴油机、三相交流无刷同步发电机、控制屏以及公共底盘等部件组成。

柴油机飞轮与发电机驱动端通过弹性盘片式连轴器连接，外部通过柴油机飞轮罩壳与发电机的连接罩壳连接在一起，通过减震器共同安装在公共底盘上；控制屏通过减震器安装在发电机接线盒端，机组公共底盘可选配底盘油箱，能够满足机组满负荷连续工作10小时。

整个机组为一体式结构，便于安装、使用以及维护。

机组所配套的发电用柴油机为潍柴动力生产的 WD10D235E10型柴油机，该柴油机是6缸、四冲程、水冷、直列、直喷燃烧室高速柴油机，其转速为1500r/min，启动方式为DC24V电启动。

机组所配套的发电机为卧式、自励恒压、无刷交流同步发电机，无刷发电机采用旋转电枢式交流励磁发电机提供励磁功率，通过旋转整流器整流后提供给主发电机励磁绕组，该结构发电机电枢绕组与励磁绕组之间依靠旋转磁场传递功率，不存在机械接触部分，不会产生电火花，采用自动电压调节器控制电压，因此，发电机电压性能指标优良、运行可靠、维护简单，可满足用电要求较高的场合使用。

机组控制屏上安装机组的控制系统和空气开关，机组的保护功能是由控制系统实现的，机组负载的接通和断开通过空气开关实现。

控制系统主要功能是监视机组的工作状态、测量机组柴油机运行的参数、报警保护、机组电参量的测量，能够显示机组的电压、频率、电流、转速、机油压力、冷却水温、运行时间等参数。

机组控制屏内安装有蓄电池浮充电装置，通过机组/市电转换开关实现机组蓄电池的充电功能。

二、机组的工作条件WD275/8型柴油发电机组在下列条件下，应能连续工作并可靠地工作：1.海拔高度：≤1500米；2.环境温度： -15℃～+40℃3.相对湿度：≤60%（25℃）无凝结；4.机组工作环境中无爆炸性气体、无导电尘埃三、WD275/8型柴油发电机组主要技术规格及参数1．机组型号： WD275/82．柴油机型号： WD10D235E103．发电机型号：潍柴[200]4. 额定功率： 200KW5．额定电压： 400/230V6．额定频率： 50Hz7．额定电流： 360A8．额定功率因数： 0.8（滞后）9．相数及接法：三相四线、星型接法10．冷却方式：闭式循环强制风扇水箱冷却11．调速方式：电子调速12．启动方式： DC24V电启动13．励磁方式：无刷14．外形尺寸LXWXH（mm）： 3000X1100X200015．重量（kg）： 250016．机组品牌：潍柴四、WD275/8型柴油发电机组主要配套部件技术规格1．柴油机1.1 型号： WD10D235E101.2额定功率： 235KW1.3额定转速： 1500r/min1.4型式：直列、直喷、四冲程1.5进气方式：增压、中冷1.6气缸数： 61.7缸径X行程： 126X1301.8 排气量： 9.7261.9发火循序： 1-5-3-6-2-41.10调速方式：电子调速1.11启动方式： DC24V电启动1.12冷却方式：闭式循环强制风扇水箱冷却1.13 润滑方式：压力润滑1.14 压缩比： 18：11.16 油底壳容量： 19 L1.17 品牌：潍柴2．发电机2.1 型号：潍柴[200]2.2 额定功率： 200KW2.3 额定电压： 400/230V2.4额定频率： 50Hz2.5额定电流： 360A2.6额定功率因数： 0.8（滞后）2.7相数及接法：三相四线、星型接法2.8励磁方式：无刷2.9 防护等级： IP212.10 调压方式：自动2.11 绝缘等级： H2.12 品牌：潍柴五、WD275/8型柴油发电机组的主要性能指标稳态电压偏差（%）≤±2瞬态电压偏差（%）≤+20，-15 电压恢复时间（S）≤4电压不平衡度（%）≤1 频率降（%）≤5 稳态频率带（%）≤1.5瞬态频率偏差（%）≤+12，-10频率恢复时间（S）≤5空载电压整定范围（%）≥±5额定电压时线电压波形正弦性畸变率≤5%三相不对称负载下线电压偏差≤±5%燃油消耗率（g/kW.h）≤210机油消耗率（g/kW.h）≤0.5接地装置机组各部件与公共底盘之间通过接地线可靠连接，并在公共底盘上安装有M12的接地螺栓绝缘电阻（Ω）在环境温度为15~35℃，相对湿度为45~75%时，大于2MΩ在环境温度为25℃，相对湿度为95%时，大于0.5MΩ绝缘介电强度一次回路对地能够承受电压数值为1440V、频率为50Hz、波形为实际正弦波，历时1min的绝缘介电强度试验而无击穿或闪络现象一、二次回路之间二次回路对地能够承受电压数值为750V、频率为50Hz、波形为实际正弦波，历时1min的绝缘介电强度试验而无击穿或闪络现象噪音（dB（A））≤102（非静音型）噪音（dB（A））≤72（静音型）七、机组的主要功能1. 机组控制屏能够对机组进行如下手动控制和操作：启动、合/分闸、停机、紧急停机、蓄电池的内/外/关充电控制等。

潍坊250千瓦发电机组采用山东潍坊潍柴动力股份有限公司柴油发动机为动力；机组性能稳定可靠低油耗、低排放、低噪音；该柴油发电机组采用旋转式柴油、机油滤清器、干式空气滤清器；机组抗磨耐用、结构紧凑、操作方便。

250千瓦柴油发电机组参数作为发电设备，柴油发电机组有着一些独特的优点：①体积相对较小，灵活便捷，方便移动。

②操作方便，简单易控制。

③能源原料(燃油)来源广泛，容易250KW 发电机组技术资料发电机组数据品牌 潍坊丰茂 功率因数 0.8（滞后） 机组型号 FM250GF 启动方式 24V 电启动 功率（KW ）250输出电流（A ） 450 备用功率（KW ） 250输出电压（V ） 400 额定容量（KVA ） 200接线方式 三相四线 机组尺寸（L*W*H ） 300*900*2100 额定频率（HZ ） 50HZ 机组重量（Kg ） 2200 调速方式 机械/电子 柴油机数据厂家潍坊柴油机 进气方式 涡轮增压 型号6126IZLD 燃烧方式 直喷燃烧室 额定功率(KW)308 活塞总排量（L ）9.7汽缸数六缸燃油消耗率（g/kw.h ） 248 缸径*行程（mm ） 126*140冷却方式强制水冷 型式直列、水冷、四冲程 润滑方式 压力与飞溅润滑 发电机数据 厂家 上海 频率50HZ型号250KW空载电压调整范围 ≥±5% 额定功率（KW ） 250 稳定电压调整率 优于±1% 绝缘等级 H 防护等级 IP21 励磁方式无刷电压调整方式AVR得到。

④一次性投资较少。

⑤启动快，可以快速供电和快速停止发电。

⑥供电平稳，供电质量可以通过技术改进行以提高。

⑦可以对负载进行点对点的直接供电。

⑧受各种自然气候和地理环境影响较小，能全天候发电。

潍柴柴油发电参数摘要：一、潍柴柴油发电机组简介二、潍柴柴油发电机组技术参数1.输出功率2.稳态电压调整率3.电压波动率4.功率因数5.输出电压6.输出电流7.稳态频率调整率8.额定频率9.额定转速10.燃油牌号11.燃油消耗12.机组重量13.噪声三、潍柴柴油发电机组型号及配件四、潍柴柴油发电机组的应用场景正文：潍柴柴油发电机组是一种以柴油为燃料，通过潍柴发动机驱动发电机产生电能的设备。

它广泛应用于应急电源、野外施工、企业备用电源等场景。

潍柴柴油发电机组的性能主要取决于其技术参数。

以下是潍柴柴油发电机组的主要技术参数：1.输出功率：根据不同型号，潍柴柴油发电机组的输出功率可在30KW-1200KW 之间。

2.稳态电压调整率：潍柴柴油发电机组的稳态电压调整率应小于1%。

3.电压波动率：电压波动率是指电压在一定时间内的变化幅度，潍柴柴油发电机组的电压波动率应小于0.5%。

4.功率因数：功率因数是指有功功率与视在功率之比，潍柴柴油发电机组的功率因数应大于0.8（滞后）。

5.输出电压：潍柴柴油发电机组的输出电压为400V/230V。

6.输出电流：根据不同型号，潍柴柴油发电机组的输出电流可在54A-3800A 之间。

7.稳态频率调整率：潍柴柴油发电机组的稳态频率调整率应小于1%。

8.额定频率：潍柴柴油发电机组的额定频率为50Hz。

9.额定转速：潍柴柴油发电机组的额定转速为1500rpm。

10.燃油牌号：潍柴柴油发电机组燃油牌号采用标准0#轻柴油（常温）。

11.燃油消耗：潍柴柴油发电机组的燃油消耗为209g/kW·h。

12.机组重量：潍柴柴油发电机组的机组重量根据型号不同，一般在600kg-3000kg 之间。

13.噪声：潍柴柴油发电机组的噪声（LP7m）应小于95dB（A）。

潍柴柴油发电机组型号众多，常见的有HQ30GF、HQ50GF、HQ100GF等。

配件方面，潍柴柴油发电机组主要包含潍柴发动机、发电机、控制器、燃油箱、滤清器等。

潍柴电力原装200kW柴油发电机组技术说明书潍柴重机股份有限公司产品名称潍柴电力原装柴油发电机组机组品牌潍柴(原装)机组型号WPG275/B8机组产地山东·潍坊柴油机品牌潍柴柴油机型号WP10D264E200柴油机产地山东·潍坊发电机品牌潍柴发电机型号WHA-250-4/0.4智能控制器品牌潍柴智能控制器型号WHC6120机组尺寸（mm）2858×1167×1760机组重量（kg）2280二、输出功率描述2.1主用功率(基本功率PRP)定义：在商定的运行条件下，并按制造商规定的维修间隔和方法实施维护保养，发电机组能每年运行时间不受限制地为可变负载持续供电的最大功率。

2.2备用功率(限时运行功率LTP)定义：在商定的运行条件下，并按制造商规定的维修间隔和方法实施维护保养，发电机组每年供电达500h的最大功率。

本项目潍柴机组功率按照此功率进行标定。

三、规范性引用文件潍柴柴油发电机组的设计、制造符合下列标准：GB/T20136-2006《内燃机电站通用试验方法》JB/T50054-1999《内燃机电站可靠性考核评定方法》JB/T10303-2001《工频柴油发电机组技术条件》GB/T2820-2008《往复式内燃机驱动的交流发电机组》系列标准JB/T6755-1993《柴油发电机组成套开关设备》JB/T8194-2001《内燃机电站术语》四、环境条件4.1机组的功率标定条件a）绝对大气压力，PX：100kPa（或海拔高度0米）；b）环境温度，Tr：298K（25℃）；c）空气相对湿度Φr：30%。

4.2机组在下列条件下，应能输出额定功率：a）海拔高度≤1000米；b）环境温度≤40℃；c）空气相对湿度Φr：≤90%。

4.3机组在下列条件下，应能输出规定功率（允许修正功率）并可靠地工作：a）海拔高度不超过3000m；b）环境温度：下限值-25℃，上限值50℃；c）空气相对湿度：最湿月平均最高相对湿度为95%（25℃）五、发电机组的主要技术规格机组型号WPG275/B8额定功率/容量（kW/kVA）200/250备用功率/容量（kW/kVA）220/275额定电压（V）400/230额定频率（Hz）50额定电流（A）361额定功率因数0.8（滞后）额定转速（r/min）1500相数及接法三相四线、星形接法冷却方式闭式循环强制水冷启动方式DC24V电启动调压方式自动励磁方式无刷励磁绝缘等级H防护等级IP23控制方式手动、自动散热水箱设计温度（℃）≤45六、发动机的主要技术规格机组型号WPG275/B8柴油机品牌潍柴型号WP10D264E200功率（kW）264额定转速（r/min）1500型式L型、直喷进气方式增压中冷冲程数4气缸数6燃油系统机械泵调速方式电子调速缸径/行程（mm）126/130排气量（L）9.726机油容量（L）23防冻液容量（L）51启动方式DC24V电启动冷却方式闭式循环强制水冷曲轴旋转方向逆时针（面向飞轮端）七、发电机的主要技术规格机组型号WPG275/B8发电机发电机品牌潍柴型号WHA-250-4/0.4额定功率（kW）200额定转速（r/min）1500额定频率（Hz）50额定电压（V）400/230额定电流（A）361额定功率因数0.8（滞后）波形正弦波相数及接法三相四线、星形接法、励磁方式无刷励磁调压方式自动绝缘等级/温升等级H防护等级IP23八、机组的主要性能指标8.1机组的主要性能指标（一）性能参数单位运行极限值电压稳定电压偏差δUst%≤±1瞬态电压偏差突减100%负载δU+dyn%≤+20突加负载δU－dyn%≤-15电压恢复时间s≤5电压不平衡度δU%1空载电压调整范围%不小于95～105频率频率降δfst%≤3稳态频率带βf%≤0.5瞬态频率偏差突减100%负载δf+dyn%≤+12突加负载δf--dyn%≤-10频率恢复时间s≤38.2机组的主要性能指标（二）机组型号WPG275/B8经济性指标发动机经济燃油消耗率（g/kW.h）≤198机油消耗率（g/kW.h）≤0.3环境污染限值振动单振幅幅值机组在空载、半载、满载运行时，其振动单振幅幅值≤0.5mm满载时踞机组1米处噪音（dB（A））≤90“三漏”要求机组无漏油、漏水、漏气、漏电等现象可靠性大修时间20000h 平均无故障时间1000h九、机组的主要控制功能控制屏安装潍柴控制器和手动开关，机组控制系统可以选择手动/自动模式对机组实现启停。
