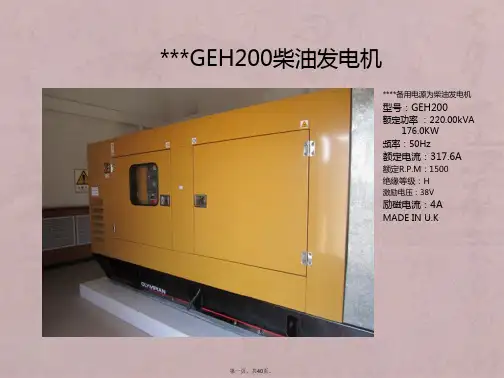

柴油发电机组培训资料概述柴油发电机组在通信中的作用：在电信企业，柴油发电机组是通信电源设备的重要组成部分。
在有市电供应的通信枢纽楼、模块局、电信所、接入网等，则把柴油发电机组作为备用电源。
当供电部门计划停电或事故停电时，立即起动柴油发电机组保证供电。
柴油发电机组运行是否正常，直接关系到全程全网的通信质量。
因此电源设备维护人员要熟练掌握柴油发电机组的构造、原理、性能和维护要点。
柴油机的结构：由机体---曲轴连杆机构、配气机构、燃油供给系统、润滑系统、冷却系统、启动系统等组成。
柴油机工作原理：柴油机把热能转化成机械能，是通过气缸连续进行进气、压缩、工作排气四个过程来完成的。
四个工作连续的过程，称为柴油机的工作循环。
名词解释止点：活塞在气缸内上下往复运动一次，可通过连杆使曲轴旋转一圈。
活塞在气缸内两个极端位臵叫止点。
上止点：活塞在气缸内最高位臵叫上止点。
下止点：活塞在气缸内最低位臵叫下止点。
活塞冲程：上止点与下止点之间的距离称为活塞冲程（又称为活塞行程）。
燃烧室容积：当活塞位于上止点时，活塞顶以上的空间称为燃烧室容积。
气缸工作容积：上止点和下止点之间的气缸容积叫做气缸工作容积（通常以升或立方厘米为单位）。
气缸总容积：燃烧室容积加上气缸工作容积称为气缸总容积。
压缩比：气缸总容积与燃烧室容积的比值称为压缩比。
柴油发电机组的操作柴油机操作：(1)正确的操作和保养是柴油机最长使用寿命和最大经济效益的关键因素。
(2)按照操作和保养手册中说明去做，可以使柴油机的使用费用最低。
且柴油机的使用寿命最长。
围绕柴油机的检查：(1)察看润滑油或冷却夜有无泄漏、有无松动的螺栓和脏物堆积，清除任何脏物。
(2)护罩必须正确就位，修理损坏的护罩、更换丢失的护罩。
进排气系统：(1)确保进气管道和空气滤清器安装就位，所有的管夹箍和接头拧紧。
(2)察看空气滤清器指示器保养指示器—如出现红色则更换滤芯。
冷却系统：(1)检查冷却系统有无泄漏或接头是否松动(2)检查冷却系统软管有无绽裂及管夹箍是否松驰。
.柴油发电机应急操作培训一、应急预案当柴油发电机系统发生故障时，必须及时执行相应的应急预案、采取相应的措施，解决故障、恢复系统正常运行。
若柴油发电机系统发生供电故障，会影响到 EPS应急供电系统、 UPS不间断电源供电系统、移动通信系统、排烟风机、气体灭火控制系统、水炮及水喷雾灭火控制系统、消防电梯、消防排水泵、电力监控系统、消防控制中心、楼宇管理中心等的应急供电及长水机场应急疏散流程。
（一）、当柴油发电机不能自动启动时，值班人员应立即赶到现场，进行以下应急流程：1、检查柴油发电机操作电源是否正常。
若柴油发电机操作电源异常，迅速恢复操作电源后手动启动柴油发电机。
若柴油发电机操作电源正常，应立即检查柴油发电机水温是否符合启动条件。
2、若水温不符合启动条件，进行手动冷机启动。
若水温符合启动条件，应立即检查柴油发电机电池电压是否正常。
3、若柴油发电机电池异常，更换备用电池后手动启动柴油发电机。
4、若柴油发电机电池正常，柴油发电机仍无法启动，立即上报部门值班领导并通知相关维保单位。
（二）、当柴油发电机自动启动后无法供电时，值班人员应立即赶到现场，进行以下应急流程：检查柴油发电机是否有电压输出。
若有电压输出，则检查柴油发电机控制室各馈出柜断路器是否自动合闸，若断路器未合闸立即手动合闸。
若无电压输出，立即上报部门值班领导并通知相关维保单位。
（三）、当区域某台柴油发电机在运行中发生火灾，值班人员应立即赶到现场，进行以下应急流程：1、迅速按下柴油发电机紧急停机按钮。
2、关闭该油机的主、副油箱供油阀门。
3、切断该油机的启动电源。
4、立即拨打长水机场消防报警电话报警并上报部门值班领导。
.（四）、故障维修完毕后，应将恢复情况上报上级领导及相关部门。
由科室领导组织分析故障原因，及时采取预防措施，填写设备重大故障安全台帐。
二、系统结构柴油发电机组由柴油机、发电机、控制系统三大部分组成，而柴油机总体结构一般由以下几大系统或机构组成：机体、曲轴连杆机构、配气机构、燃油系统、润滑系统、冷却系统、启动系统。
柴油发电机组的培训材料第一部分：基础知识一、柴油发电机组的定义和工作原理二、柴油发电机组的分类根据用途和功能不同，柴油发电机组可以分为紧急电源发电机组、备用电源发电机组和主电源发电机组。
三、柴油发电机组的结构与组成1.柴油机：主要由发动机本体、曲轴机构、气缸机构、供油系统、冷却系统、起动系统等组成。
2.发电机：主要由定子、转子、定转子之间的绝缘层、接线端子、外壳和水扇等部分组成。
3.调速系统：主要由调速阀、速度控制器、调速电机等组成，用于维持柴油机在额定转速范围内运行稳定。
4.冷却系统：用于保持柴油机工作温度适宜，通常由散热器、泵、风扇等组件组成。
5.排烟系统：用于排出柴油机工作产生的废气，主要由排气管、消声器等构成。
6.控制系统：主要由仪表、控制器、传感器、保护装置等组成，用于对柴油发电机组进行监控和保护。
第二部分：操作指南一、柴油发电机组的日常操作1.确保发电机组处于合适的通风条件下，避免发热设备太近。
2.检查柴油油箱是否有足够的燃油，并定期清洗油箱过滤器。
3.检查发电机组各部分的油液、冷却液和润滑液是否充足，必要时进行添加和更换。
4.定期检查柴油机的进气、排气和供油系统，确保其正常运行。
5.启动发电机组前，检查电气部分是否正常，包括电缆、接线端子等。
6.启动发电机组时，先将其调至空载状态，再逐渐提高负荷，避免过载。
7.关闭发电机组时，应逐渐减小负荷并等待冷却后再停机。
二、柴油发电机组的故障处理1.发电机运行不正常时，先检查燃油供应是否正常，燃油滤清器是否堵塞，燃油管路是否泄漏。
2.柴油机无法启动时，检查起动系统是否正常，电池电量是否充足，喷油器是否工作。
3.发动机噪音过大时，检查排气系统是否堵塞，气缸垫片是否老化。
4.柴油发电机组无法正常输出电压时，检查发电机的定子和转子是否有电气故障。
第三部分：安全注意事项一、柴油发电机组的安全操作1.在操作柴油发电机组时，要穿戴好劳动防护用品，如头盔、耳塞、护目镜、防护手套等。
柴油发电机培训资料第一章发电机组部分发电机在目前品牌众多，比较出名的有: 美国康明斯 (cummins) 、英国劳斯莱斯( 又名珀琼斯 Perkins) 、日本三菱 (MITSUBISHI)、美国卡特彼勒 (CATERPILLAR)、美国底特律 (Detroit) 、德国的道依茨 (Deutz) 、斯堪尼亚 (Sxania) 、瑞典的沃尔沃 ( 又名富豪， VOLVO)、日本的日野 (Hino) 、德国的奔驰 (Benz/MTU)、日本的日产 ( 又名尼桑 Nissan) 、日本的五十铃 (ISUZU) 、意大利的依维柯 (Iveco) 、日本的小松(Komatsu) 、日本的羊马 (YANMAR)、美国的科勒 ( 又名底特律， KOHLER)、德国的曼 ( 低速机 Man)、英国的多盟 ( 低速机 Dorman)。
其中“康明斯”在东南亚占有相当大的销售市场，特别是在珠江三角洲( 大概有 65%的市场占有率 ) ，其次分别是“劳斯莱斯”、“三菱”、“卡特彼勒”、“沃尔沃”等。
发电机组从结构上可以分为: 引擎 ( 发电机 ) 和电球 ( 电机 ) 两大部分，或分为 : 引擎 ( 发电机 ) 、电球 ( 电机 ) 和控制屏 ( 控制箱 ) 三大部分。
发电机组从转速可分为 : 低速机 (350r/min左右)、中速机(650r/min左右)、高速机 (1500r/min左右)。
发电机组从频率上可分为:50 赫兹 (HZ) 发电机和 60 赫兹 (HZ) 发电机两种。
发电机组从能量上可分为: 核、水力、风力、火力。
其中火力又分为煤、柴油、汽油、煤气。
我们现在经营的发电机主要是柴油机发电机。
柴油又分轻质柴油(0# 柴油，常用于高速柴油机) 和重油 (120# 、180#柴油，常用于中速柴油机和低速柴油机)。
第一节高速柴油发电机组高速柴油发电机转速在1500r/min 左右，常见有 1500r/min(50HZ) 和1800r/min(60HZ) ，对柴油的质量要求较高 ( 通常采用 0#柴油，也叫轻质油 ); 其优点 :?机型轻巧，使用面积小;? 安装操作简单;? 投入成本低; 其缺点:? 零件往复运动频率高，金属表面磨损高，主要运动件设使用寿命在 8000-20000 小时之间 ;? 中、大修间隔期短，通常中修在8000 小时左右，大修在12000 小时左右 ;? 发电成本较高 ;1、康明斯及配件1) 公司概况 : 美国康明斯公司成立于公元1911 年，并天 1919 年生产出第一种系列单汽油类动性引擎，马力为1、3、5、6、8HP，转速 500 及 600 转之低速引擎，开始奠定日后成功的基础，现今已成为全世界200 匹马力以上的首位制造商，供应全球各种不同设备厂商配套销售。
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载柴油机全套培训资料地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容一、培训计划表柴油发电机组设备的组成及结构介绍描述：柴油发电机的基本结构是由柴油机和发电机组成，柴油机作动力带动发电机发电；柴油发电机组的特点：单机容量等级多：几KW～几千KW，⑵ 配套设备少，安装地点灵活，占地面积小无须水坝、锅炉；冷却水少；不与电网并联，⑶ 热效率高，燃油消耗低，柴油机：30-46%；蒸汽机20-40%；燃气轮机：20-30%，⑷ 启动迅速，可快速达到全功率：min等级，⑸ 维护简单；⑹ 建设成本低：风电/水电/太阳能/核电/火电，柴油机的工作原理、结构、特点与性能：柴油机的基本结构：它由气缸、活塞、气缸盖、进气门、排气门、活塞销、连杆、曲轴、轴承和飞轮等构件构成。
柴油发电机组的柴油机一般是单缸或多缸四行程的柴油机，下面我只说说单缸四行程柴油机的工作基本原理：柴油机起动是通过人力或其它动力转动柴油机曲轴使活塞在顶部密闭的气缸中作上下往复运动。
活塞在运动中完成四个行程：进气行程、压缩行程、燃烧和作功（膨胀）行程及排气行程。
当活塞由上向下运动时进气门打开，经空气滤清器过滤的新鲜空气进入气缸完成进气行程。
活塞由下向上运动，进排气门都关闭，空气被压缩，温度和压力增高，完成压缩过程。
活塞将要到达最顶点时，喷油器把经过滤的燃油以雾状喷入燃烧室中与高温高压的空气混合立即自行着火燃烧，形成的高压推动活塞向下作功，推动曲轴旋转，完成作功行程。
作功行程完了后，活塞由下向上移动，排气门打开排气，完成排气行程。
每个行程曲轴旋转半圈。
经若干工作循环后，柴油机在飞轮的惯性下逐渐加速进入工作，柴油机曲轴旋转便带动发电机转动发电。
柴油发电机应急操作培训资料全一、应急操作前的准备工作1.了解柴油发电机的基本原理和工作原理。
2.熟悉柴油发电机的主要部件和控制系统。
3.检查柴油发电机的各项参数和指示器是否正常。
4.检查柴油发电机的燃油、机油和冷却液是否充足。
5.确认发电机的运行环境是否安全。
二、操作过程1.启动柴油发电机(1)检查燃油系统，确保燃油供应正常。
(2)检查电池电量，确保电池充足。
(3)启动发电机，按照发电机的启动程序进行操作，确保发电机启动成功。
2.运行柴油发电机(1)监测发电机的运行状态，包括输出电压、频率、电流等参数。
(2)监测冷却液和机油的温度，确保在正常范围内。
(3)定期检查发电机的各项部件，确保运行正常。
3.停止柴油发电机(1)在停止发电机之前，先将负载逐渐减小，直至无负载状态。
(2)关闭燃油系统，断开燃油供应。
(3)关闭冷却液和机油系统，断开冷却液和机油的供应。
(4)最后，关闭发电机的电源，停止发电机运行。
三、常见故障处理1.发电机无法启动(1)检查燃油供应是否正常，确保燃油充足。
(2)检查电池电量，确保电池充足。
(3)检查发电机的启动系统，确认启动系统是否正常。
2.发电机输出电压异常(1)检查发电机的电压调节器，确保电压调节器正常工作。
(2)检查发电机的电压调整装置，确认是否调整正确。
3.发电机冷却液过热(1)检查冷却液循环系统，清洗堵塞的冷却液管道。
(2)检查发电机的风扇和散热装置，确保正常运行。
4.发电机机油温度过高(1)检查机油循环系统，确保机油能够正常循环。
(2)检查发电机的散热装置，确认是否正常工作。
四、应急操作注意事项1.遵循严格的操作规程，确保安全。
2.定期进行发电机的维护保养，保持发电机的良好状态。
3.及时处理发电机的故障，确保发电机的正常运行。
4.在应急操作中，注意保护环境，避免污染和损害。
五、应急演练1.定期组织应急演练，培训人员熟悉操作程序和应对措施。
2.模拟不同故障情况，提高人员对应急操作的能力。
目录一、概述 (1)二、额定铭牌 (1)三、保安电源进线开关与柴油发电机侧进线开关的DCS控制逻辑 (3)四、系统控制模式说明 (3)1、系统模式（选择开关SW3） (3)2、机组启动模式（选择开关SW1） (4)五、控制系统故障发现及排除指引 (5)六、柴油机发动机 (5)1、产品说明 (5)2、=柴油发动机的技术规格 (6)3、控制面板与仪表指示 (7)4、报警与停机 (8)5、起动发动机之前的检查 (9)6、发动机启动 (10)7、电机运行 (11)8、发电机选项 (13)七、电子模块控制面板II+（EMCP II+） (13)1、发电机组控制器 (14)2、故障指示器 (15)3、显示器 (16)4、键区 (18)5、报警模块 (19)6、用户报警模块 (19)八、(卡特彼勒)监控系统(用于带EMCP 11、EPCP Ⅱ和EMCP Ⅱ+P控制面板的发电机组) (19)九、电压调节器 (26)一、概述我厂柴油发电机系统主要由美国卡特彼勒公司生产的3512型柴油发电机组和HARSEN 公司生产的SY2001D－M型并网系统组成。
3512型柴油发电机组是由发动机、发电机以及控制系统三部分组成的。
作为备用电源可分别向保安A段或保安B段供电。
SY2001D－M型并网系统是由开关柜和控制柜组成，开关柜内有发电机组的2000A断路器和保安A段的2000A隔离刀闸，安装于保安A段；控制柜内有保安B段的2000A隔离刀闸以及控制元件，安装于保安B段，同时并网的控制面板也在控制柜上。
另外该控制面板还具有过负荷、过流、逆功率、过电压、低电压、事故急停及发电机故障跳闸等保护功能。
当保安A段或保安B段的任何一路电源发生故障时，柴油发电机组可自动起动，向失压的保安A段或保安B段供电。
系统的操作可选择自动或测试控制模式。
机组的控制和断路器的合闸、分闸可进行自动或手动操作控制模式。
测试状态时并网输出的有功功率可以进行自动或手动设定，无功输出由柴油发电机组的DVR独立完成。
