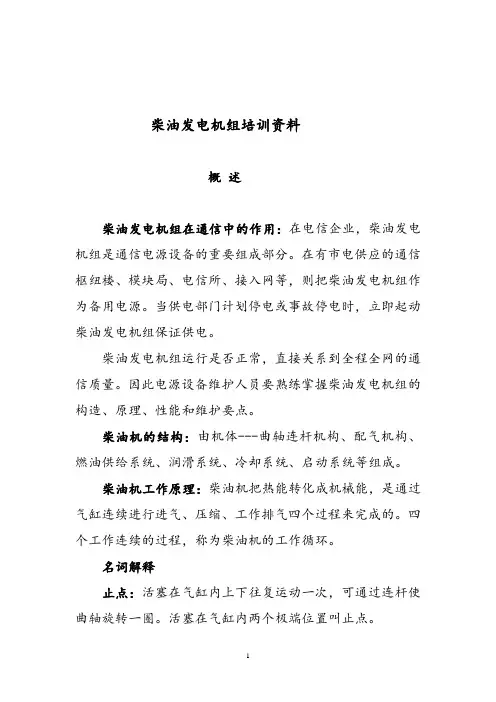

柴油发电机培训资料共42页

柴油发电机组培训资料概述柴油发电机组在通信中的作用：在电信企业，柴油发电机组是通信电源设备的重要组成部分。

在有市电供应的通信枢纽楼、模块局、电信所、接入网等，则把柴油发电机组作为备用电源。

当供电部门计划停电或事故停电时，立即起动柴油发电机组保证供电。

柴油发电机组运行是否正常，直接关系到全程全网的通信质量。

因此电源设备维护人员要熟练掌握柴油发电机组的构造、原理、性能和维护要点。

柴油机的结构：由机体---曲轴连杆机构、配气机构、燃油供给系统、润滑系统、冷却系统、启动系统等组成。

柴油机工作原理：柴油机把热能转化成机械能，是通过气缸连续进行进气、压缩、工作排气四个过程来完成的。

四个工作连续的过程，称为柴油机的工作循环。

名词解释止点：活塞在气缸内上下往复运动一次，可通过连杆使曲轴旋转一圈。

活塞在气缸内两个极端位臵叫止点。

上止点：活塞在气缸内最高位臵叫上止点。

下止点：活塞在气缸内最低位臵叫下止点。

活塞冲程：上止点与下止点之间的距离称为活塞冲程（又称为活塞行程）。

燃烧室容积：当活塞位于上止点时，活塞顶以上的空间称为燃烧室容积。

气缸工作容积：上止点和下止点之间的气缸容积叫做气缸工作容积（通常以升或立方厘米为单位）。

气缸总容积：燃烧室容积加上气缸工作容积称为气缸总容积。

压缩比：气缸总容积与燃烧室容积的比值称为压缩比。

柴油发电机组的操作柴油机操作：(1)正确的操作和保养是柴油机最长使用寿命和最大经济效益的关键因素。

(2)按照操作和保养手册中说明去做，可以使柴油机的使用费用最低。

且柴油机的使用寿命最长。

围绕柴油机的检查：(1)察看润滑油或冷却夜有无泄漏、有无松动的螺栓和脏物堆积，清除任何脏物。

(2)护罩必须正确就位，修理损坏的护罩、更换丢失的护罩。

进排气系统：(1)确保进气管道和空气滤清器安装就位，所有的管夹箍和接头拧紧。

(2)察看空气滤清器指示器保养指示器—如出现红色则更换滤芯。

冷却系统：(1)检查冷却系统有无泄漏或接头是否松动(2)检查冷却系统软管有无绽裂及管夹箍是否松驰。

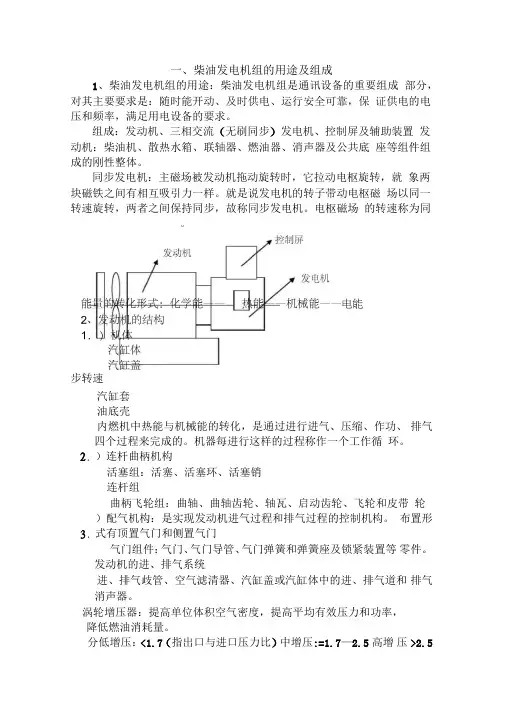

一、柴油发电机组的用途及组成1、柴油发电机组的用途：柴油发电机组是通讯设备的重要组成 部分，对其主要要求是：随时能开动、及时供电、运行安全可靠，保 证供电的电压和频率，满足用电设备的要求。

组成：发动机、三相交流（无刷同步）发电机、控制屏及辅助装置 发动机：柴油机、散热水箱、联轴器、燃油器、消声器及公共底 座等组件组成的刚性整体。

同步发电机：主磁场被发动机拖动旋转时，它拉动电枢旋转，就 象两块磁铁之间有相互吸引力一样。

就是说发电机的转子带动电枢磁 场以同一转速旋转，两者之间保持同步，故称同步发电机。

电枢磁场 的转速称为同步转速汽缸套油底壳内燃机中热能与机械能的转化，是通过进行进气、压缩、作功、 排气四个过程来完成的。

机器每进行这样的过程称作一个工作循 环。

）连杆曲柄机构活塞组：活塞、活塞环、活塞销连杆组曲柄飞轮组：曲轴、曲轴齿轮、轴瓦、启动齿轮、飞轮和皮带 轮 ）配气机构：是实现发动机进气过程和排气过程的控制机构。

布置形式有顶置气门和侧置气门气门组件：气门、气门导管、气门弹簧和弹簧座及锁紧装置等 零件。

发动机的进、排气系统进、排气歧管、空气滤清器、汽缸盖或汽缸体中的进、排气道和 排气消声器。

涡轮增压器：提高单位体积空气密度，提高平均有效压力和功率， 降低燃油消耗量。

分低增压：<1.7（指出口与进口压力比）中增压:=1.7—2.5 高增 压 >2.5 2. 3. O电能采用中冷降低气体的温度。

4.）供油系统作用：根据工作要求，定时定量定压将雾化良好的柴油按一定喷油规律喷入汽缸，并使之与空气迅速良好的混合燃烧。

组成：油箱，燃油泵，柴油粗精滤清器，喷油泵，喷油器，燃烧室，油管。

选择柴油型号根据季节变化来定。

发动机转速调整分为：机械调速和电子调速。

机械调速又分为：离心式、气动式、液压式。

问题：A.飞轮转不启动原因：⑴柴油供不上（管道有气，管道漏气，管道堵塞，滤清器堵）⑵电磁阀没有打开。

⑶喷油泵不喷油。

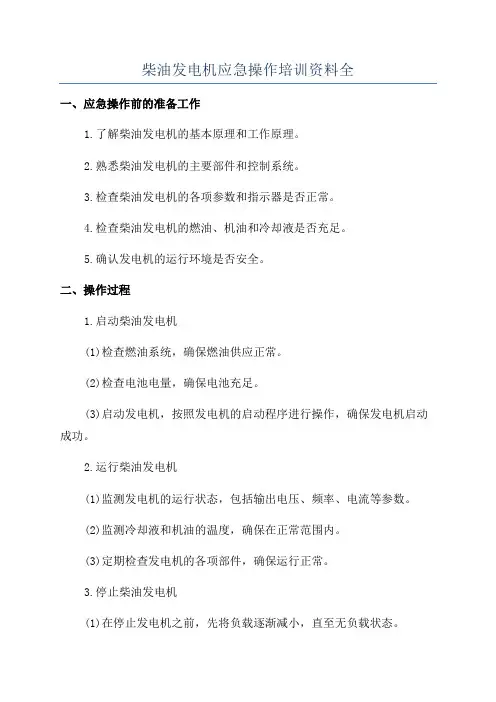

柴油发电机应急操作培训资料全一、应急操作前的准备工作1.了解柴油发电机的基本原理和工作原理。

2.熟悉柴油发电机的主要部件和控制系统。

3.检查柴油发电机的各项参数和指示器是否正常。

4.检查柴油发电机的燃油、机油和冷却液是否充足。

5.确认发电机的运行环境是否安全。

二、操作过程1.启动柴油发电机(1)检查燃油系统，确保燃油供应正常。

(2)检查电池电量，确保电池充足。

(3)启动发电机，按照发电机的启动程序进行操作，确保发电机启动成功。

2.运行柴油发电机(1)监测发电机的运行状态，包括输出电压、频率、电流等参数。

(2)监测冷却液和机油的温度，确保在正常范围内。

(3)定期检查发电机的各项部件，确保运行正常。

3.停止柴油发电机(1)在停止发电机之前，先将负载逐渐减小，直至无负载状态。

(2)关闭燃油系统，断开燃油供应。

(3)关闭冷却液和机油系统，断开冷却液和机油的供应。

(4)最后，关闭发电机的电源，停止发电机运行。

三、常见故障处理1.发电机无法启动(1)检查燃油供应是否正常，确保燃油充足。

(2)检查电池电量，确保电池充足。

(3)检查发电机的启动系统，确认启动系统是否正常。

2.发电机输出电压异常(1)检查发电机的电压调节器，确保电压调节器正常工作。

(2)检查发电机的电压调整装置，确认是否调整正确。

3.发电机冷却液过热(1)检查冷却液循环系统，清洗堵塞的冷却液管道。

(2)检查发电机的风扇和散热装置，确保正常运行。

4.发电机机油温度过高(1)检查机油循环系统，确保机油能够正常循环。

(2)检查发电机的散热装置，确认是否正常工作。

四、应急操作注意事项1.遵循严格的操作规程，确保安全。

2.定期进行发电机的维护保养，保持发电机的良好状态。

3.及时处理发电机的故障，确保发电机的正常运行。

4.在应急操作中，注意保护环境，避免污染和损害。

五、应急演练1.定期组织应急演练，培训人员熟悉操作程序和应对措施。

2.模拟不同故障情况，提高人员对应急操作的能力。

1.柴油发电机组设备的组成及结构介绍描述：柴油发电机的基本结构是由柴油机和发电机组成，柴油机作动力带动发电机发电；柴油发电机组的特点：单机容量等级多：几KW～几千KW，⑵配套设备少，安装地点灵活，占地面积小无须水坝、锅炉；冷却水少；不与电网并联，⑶热效率高，燃油消耗低，柴油机：30-46%；蒸汽机20-40%；燃气轮机：20-30%，⑷启动迅速，可快速达到全功率：min等级，⑸维护简单；⑹建设成本低：风电/水电/太阳能/核电/火电，2.柴油机的工作原理、结构、特点与性能：柴油机的基本结构：它由气缸、活塞、气缸盖、进气门、排气门、活塞销、连杆、曲轴、轴承和飞轮等构件构成。

柴油发电机组的柴油机一般是单缸或多缸四行程的柴油机，下面我只说说单缸四行程柴油机的工作基本原理：柴油机起动是通过人力或其它动力转动柴油机曲轴使活塞在顶部密闭的气缸中作上下往复运动。

活塞在运动中完成四个行程：进气行程、压缩行程、燃烧和作功（膨胀）行程及排气行程。

当活塞由上向下运动时进气门打开，经空气滤清器过滤的新鲜空气进入气缸完成进气行程。

活塞由下向上运动，进排气门都关闭，空气被压缩，温度和压力增高，完成压缩过程。

活塞将要到达最顶点时，喷油器把经过滤的燃油以雾状喷入燃烧室中与高温高压的空气混合立即自行着火燃烧，形成的高压推动活塞向下作功，推动曲轴旋转，完成作功行程。

作功行程完了后，活塞由下向上移动，排气门打开排气，完成排气行程。

每个行程曲轴旋转半圈。

经若干工作循环后，柴油机在飞轮的惯性下逐渐加速进入工作，柴油机曲轴旋转便带动发电机转动发电。

柴油机的技术特点：⑴发出50Hz的交流电，机组转速只能是3000、1500、1000、750、500、375、300rpm；⑵输出电压为400/230V，频率50Hz，PF=0.8，⑶功率变化范围大：0.5kW-10000kW，12-1500kW为移动电站、备用电源，⑷装有调速装置，以保持频率稳定；⑸自动化程度高：具有自启动、自动加载、自动报警、自动保护功能；柴油发电机组的主要电气性能指标：⑴空载电压整定范围：为Un的95%～105%，⑵冷热态电压变化：±2%～±5%，⑶稳态电压调整率：±（1～3）%（负载变化），⑷稳态频率调整率：±（0.5～3）%（同上），⑸电压畸变率：≤10%，⑹电压波动率和频率波动率：负载不变时，⑺容许不对称负载：≤±5%3.发电机的工作原理、结构、特点与性能：发电机以三相同步电机为主，主要由主定子、主转子、励磁定子、励磁转子、旋转整流器及自动稳压器等部分组成发电机有直流发电机和交流发电机。

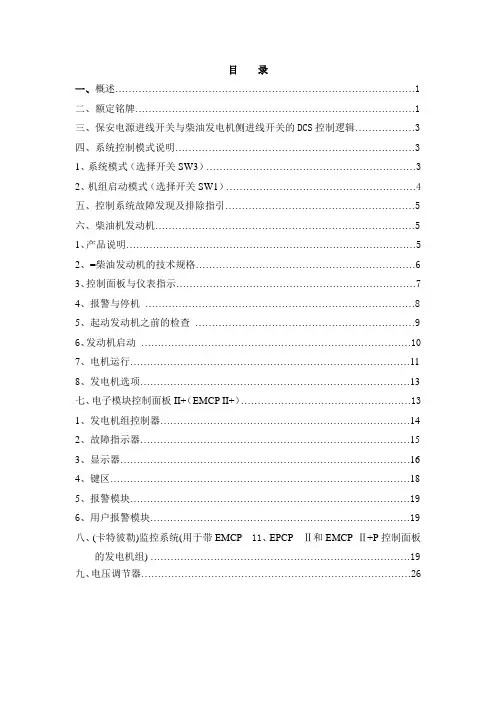

目录一、概述 (1)二、额定铭牌 (1)三、保安电源进线开关与柴油发电机侧进线开关的DCS控制逻辑 (3)四、系统控制模式说明 (3)1、系统模式（选择开关SW3） (3)2、机组启动模式（选择开关SW1） (4)五、控制系统故障发现及排除指引 (5)六、柴油机发动机 (5)1、产品说明 (5)2、=柴油发动机的技术规格 (6)3、控制面板与仪表指示 (7)4、报警与停机 (8)5、起动发动机之前的检查 (9)6、发动机启动 (10)7、电机运行 (11)8、发电机选项 (13)七、电子模块控制面板II+（EMCP II+） (13)1、发电机组控制器 (14)2、故障指示器 (15)3、显示器 (16)4、键区 (18)5、报警模块 (19)6、用户报警模块 (19)八、(卡特彼勒)监控系统(用于带EMCP 11、EPCP Ⅱ和EMCP Ⅱ+P控制面板的发电机组) (19)九、电压调节器 (26)一、概述我厂柴油发电机系统主要由美国卡特彼勒公司生产的3512型柴油发电机组和HARSEN 公司生产的SY2001D－M型并网系统组成。

3512型柴油发电机组是由发动机、发电机以及控制系统三部分组成的。

作为备用电源可分别向保安A段或保安B段供电。

SY2001D－M型并网系统是由开关柜和控制柜组成，开关柜内有发电机组的2000A断路器和保安A段的2000A隔离刀闸，安装于保安A段；控制柜内有保安B段的2000A隔离刀闸以及控制元件，安装于保安B段，同时并网的控制面板也在控制柜上。

另外该控制面板还具有过负荷、过流、逆功率、过电压、低电压、事故急停及发电机故障跳闸等保护功能。

当保安A段或保安B段的任何一路电源发生故障时，柴油发电机组可自动起动，向失压的保安A段或保安B段供电。

系统的操作可选择自动或测试控制模式。

机组的控制和断路器的合闸、分闸可进行自动或手动操作控制模式。

测试状态时并网输出的有功功率可以进行自动或手动设定，无功输出由柴油发电机组的DVR独立完成。

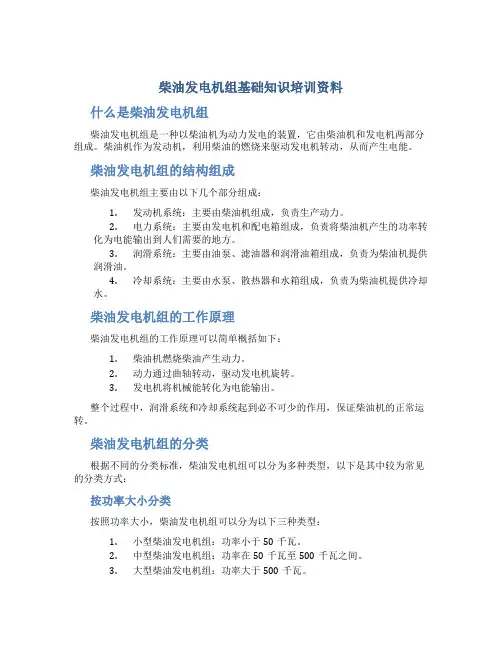

柴油发电机组基础知识培训资料什么是柴油发电机组柴油发电机组是一种以柴油机为动力发电的装置，它由柴油机和发电机两部分组成。

柴油机作为发动机，利用柴油的燃烧来驱动发电机转动，从而产生电能。

柴油发电机组的结构组成柴油发电机组主要由以下几个部分组成：1.发动机系统：主要由柴油机组成，负责生产动力。

2.电力系统：主要由发电机和配电箱组成，负责将柴油机产生的功率转化为电能输出到人们需要的地方。

3.润滑系统：主要由油泵、滤油器和润滑油箱组成，负责为柴油机提供润滑油。

4.冷却系统：主要由水泵、散热器和水箱组成，负责为柴油机提供冷却水。

柴油发电机组的工作原理柴油发电机组的工作原理可以简单概括如下：1.柴油机燃烧柴油产生动力。

2.动力通过曲轴转动，驱动发电机旋转。

3.发电机将机械能转化为电能输出。

整个过程中，润滑系统和冷却系统起到必不可少的作用，保证柴油机的正常运转。

柴油发电机组的分类根据不同的分类标准，柴油发电机组可以分为多种类型，以下是其中较为常见的分类方式：按功率大小分类按照功率大小，柴油发电机组可以分为以下三种类型：1.小型柴油发电机组：功率小于50千瓦。

2.中型柴油发电机组：功率在50千瓦至500千瓦之间。

3.大型柴油发电机组：功率大于500千瓦。

按使用环境分类按照使用环境，柴油发电机组可以分为以下三种类型：1.室内柴油发电机组：用于室内环境，通常功率较小。

2.户外柴油发电机组：用于户外环境，通常功率较大。

3.洲际柴油发电机组：用于洲际运输，通常具备防水、防腐能力。

柴油发电机组的优势和不足与其他类型的发电机组相比，柴油发电机组具备以下优势：1.动力稳定：柴油机燃油效率高，且供油稳定，保证工作稳定性。

2.维护简单：柴油机结构简单，维护较为方便。

3.寿命较长：柴油发电机组的寿命较长，常年使用能力强。

但是，柴油发电机组也存在一些不足之处，例如：1.燃料成本较高：柴油市场价格不稳定，燃料成本较高。

2.噪音大：柴油机的运转噪音较大，需要进行隔音处理。
