电阻式触摸屏技术案例探讨

电阻式触摸屏的原理与应用1. 电阻式触摸屏的原理电阻式触摸屏是一种常见且普遍应用于各种设备的触摸屏技术。

它的原理基于电阻效应，通过在触摸屏表面放置两个透明的导电层，并在两层之间施加电压来实现触摸操作。

1.1 电阻式触摸屏的结构电阻式触摸屏一般由以下几个主要组件构成：•透明导电层（ITO薄膜）：透明导电层是电阻式触摸屏的最外层，通常由氧化铟锡（ITO）薄膜制成。

该层能够导电同时保持良好的透明性。

•玻璃基板：玻璃基板是放置在透明导电层下方的一层玻璃材料，用于提供触摸屏的结构支撑和稳定性。

•顶层抗划伤玻璃：为了保护触摸屏，通常在透明导电层上方加上一层抗划伤的玻璃层，使触摸屏更耐用。

•底层导电层（ITO玻璃）：底层导电层位于玻璃基板上方，也是由导电性好的材料制成。

与顶层透明导电层形成一个电阻网络。

•间隔层：在透明导电层和底层导电层之间，放置有一个绝缘层，起到隔离导电层和导电层的作用。

1.2 电阻式触摸屏的工作原理电阻式触摸屏的工作原理基于触摸时两个导电层之间的电阻变化。

当没有触摸屏时，导电层之间通过应用的电压，形成一个均匀的电阻分布。

当用户触摸屏幕时，手指会在触摸区域施加压力，导致导电层间的电阻发生变化。

触摸区域的坐标计算是通过测量屏幕四个角上的电压来实现的。

根据这些电压值的变化，就可以计算出触摸位置的坐标。

1.3 电阻式触摸屏的优缺点电阻式触摸屏有以下几个优点：•较高的精确度：电阻式触摸屏在精确度上表现出较高的水平，可以实现细小物体的精确定位和操控。

•支持手写笔操作：相比其他触摸屏技术，电阻式触摸屏可以支持手写笔操作，并可以检测到细小的笔尖压力变化。

•较低的成本：相对于其他触摸屏技术，电阻式触摸屏的制作成本较低，可以应用于大规模生产。

然而，电阻式触摸屏也存在一些缺点：•需对物体施加压力：由于电阻式触摸屏的原理，需要施加一定的压力才能进行触摸操作，这对一些特殊场合或特殊人群可能会造成不便。

•较厚的触摸屏结构：相比其他触摸屏技术，电阻式触摸屏的结构较厚，这可能会增加设备的整体厚度。

电阻触摸屏多点触控算法的研究与实现近年来，消费用户对电子产品的需求越来越高，顶级的移动电子设备的出现，使得人们可以在任何时间和地点使用各种功能，以达到人性化与便捷性。

当今，电子设备的外观越来越精美，操作界面越来越友好，而电阻触摸屏作为人机交互的重要组成部分，在此领域有着重要地位。

它可以显示和操作大量数据，可以实现多点触控，在多媒体技术、智能机器人，智能家居、智能汽车、交互式键盘等应用中，起着重要作用。

电阻触摸屏作为一种新型的控制设备，与传统的按键操作有很大的不同，它不仅能够提供丰富的操作模式，还能够更好地搭配操作系统，更好地满足用户的需求。

基于电阻触摸屏的多点触控算法的研究，可以实现多点触控的数据采集、处理和分析，增强用户的操作体验，从而提升产品的市场竞争力。

电阻触摸屏多点触控算法的研究主要涉及到信号处理、坐标转换、信息交互、指令解析等技术领域。

首先，需要对接口的电阻值进行采集，利用一定的采集单元，将接口的电阻值转换为数字信号；其次，进行坐标转换，将电阻信号转换成与屏幕上的坐标相对应的二维数据；然后，进行信息交互，将用户触摸屏幕时的位置信息传递给相应的程序；最后，实现指令解析，即识别用户的指令，并将其转换为计算机可以识别的指令。

电阻触摸屏多点触控算法的实现，需要结合计算机软件和硬件结构，实现从采集电阻值到多点触控的整个过程。

首先，需要硬件系统实现对接口的电阻值的采集，将数据转换为数字信号；其次，编写软件程序，实现坐标转换以及信息交互和指令解析的功能；最后，在硬件系统和软件程序之间建立良好的联系，综合实现对电阻触摸屏多点触控算法的控制。

综上所述，电阻触摸屏多点触控算法的研究与实现涉及到电阻采集、坐标转换、信息交互、指令解析等技术，可以更加方便、快捷地操作电子设备，大大提高了用户的使用体验。

同时，电阻触摸屏作为人机交互的重要组成部分，还可以用于智能家居、智能汽车、交互式键盘等应用，丰富和发展人机交互的研究领域。

触摸屏实验报告（一）引言：触摸屏作为一种常见的人机交互设备，已经广泛应用于各种电子产品中。

本文将对触摸屏技术的原理、分类、应用以及实验结果进行详细介绍和分析。

概述：触摸屏是一种基于感应和响应原理的人机交互设备，通过用户的触摸操作实现对电子产品的控制。

本文将从触摸屏的工作原理开始，介绍其分类、应用以及在实验中的应用结果。

正文：一、触摸屏的工作原理1. 电容式触摸屏的原理2. 电阻式触摸屏的原理3. 表面声波触摸屏的原理4. 负压传感器触摸屏的原理5. 其他类型触摸屏的原理二、触摸屏的分类1. 按触摸方式分类：电容式触摸屏、电阻式触摸屏、表面声波触摸屏等2. 按触摸点个数分类：单点触摸屏、多点触摸屏3. 按材质分类：玻璃触摸屏、塑胶触摸屏4. 按尺寸分类：小尺寸触摸屏、大尺寸触摸屏5. 按应用场景分类：手机触摸屏、平板电脑触摸屏、工控触摸屏等三、触摸屏的应用1. 智能手机和平板电脑2. 数字广告牌和信息亭3. 工控设备和仪器仪表4. 汽车导航和多媒体娱乐系统5. 其他领域的应用案例四、触摸屏实验设计和结果1. 实验目的和背景2. 实验设备和材料3. 实验步骤和方法4. 实验数据的采集和分析5. 结果和讨论五、总结通过本文的介绍和分析，我们可以了解触摸屏的工作原理、分类以及在不同领域的应用。

同时，通过实验结果的分析，可以进一步探讨触摸屏的性能和优化方法，为今后的研究和应用提供参考。

以上是关于触摸屏的实验报告（一）的概述和正文内容，该报告详细介绍了触摸屏的工作原理、分类、应用以及实验结果。

通过对触摸屏的深入研究和实验验证，可以为触摸屏技术的进一步发展和应用提供基础和指导。

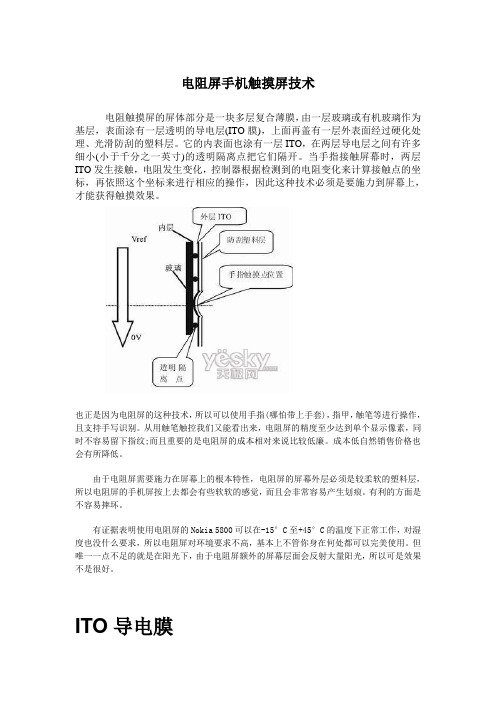

电阻屏手机触摸屏技术电阻触摸屏的屏体部分是一块多层复合薄膜，由一层玻璃或有机玻璃作为基层，表面涂有一层透明的导电层(ITO膜)，上面再盖有一层外表面经过硬化处理、光滑防刮的塑料层。

它的内表面也涂有一层ITO，在两层导电层之间有许多细小(小于千分之一英寸)的透明隔离点把它们隔开。

当手指接触屏幕时，两层ITO发生接触，电阻发生变化，控制器根据检测到的电阻变化来计算接触点的坐标，再依照这个坐标来进行相应的操作，因此这种技术必须是要施力到屏幕上，才能获得触摸效果。

也正是因为电阻屏的这种技术，所以可以使用手指(哪怕带上手套)，指甲，触笔等进行操作，且支持手写识别。

从用触笔触控我们又能看出来，电阻屏的精度至少达到单个显示像素，同时不容易留下指纹;而且重要的是电阻屏的成本相对来说比较低廉。

成本低自然销售价格也会有所降低。

由于电阻屏需要施力在屏幕上的根本特性，电阻屏的屏幕外层必须是较柔软的塑料层，所以电阻屏的手机屏按上去都会有些软软的感觉，而且会非常容易产生划痕。

有利的方面是不容易摔坏。

有证据表明使用电阻屏的Nokia 5800可以在-15°C至+45°C的温度下正常工作，对湿度也没什么要求，所以电阻屏对环境要求不高，基本上不管你身在何处都可以完美使用。

但唯一一点不足的就是在阳光下，由于电阻屏额外的屏幕层面会反射大量阳光，所以可是效果不是很好。

ITO导电膜ITO导电膜是指采用磁控溅射的方法（ITO 薄膜的制备方法有蒸发、溅射、反应离子镀、化学汽相沉积、热解喷涂等, 但使用最多的是反应磁控溅射法），在透明有机薄膜材料上溅射透明氧化铟锡(ITO)导电薄膜镀层并经高温退火处理得到的高技术产品。

ITO膜层的厚度不同，膜的导电性能和透光性能也不同。

一般来说，在相同的工艺条件和性能相同的PET基底材料的情况下，ITO膜层越厚，PET-ITO膜的表面电阻越小，光透过率也相应的越小。

以下是两种不同的PET-ITO导电膜的参数：高阻抗ITO导电膜（PET-ITO）高阻抗ITO导电薄膜PET-ITO主要应用于移动通讯领域的触摸屏生产。

电阻触摸屏多点触控算法的研究与实现近几年，随着智能手机的普及，触摸屏技术也在迅速发展。

特别是电阻触摸屏技术，它由测量触摸点的对地电阻变化而实现触摸功能，由于其低成本、抗摩擦能力强，抗环境干扰能力高的特点，以及可以实现多点触控的优势，使得它成为目前最常用的触摸屏技术。

由于多点触控的触摸点复杂，可能会出现触摸点被误识别、多点手指之间的点混淆等问题，因此，研制一种适用于电阻触摸屏的多点触控算法，对解决这些问题具有重要意义。

首先要明确电阻触摸屏多点触控算法的基本原理，即通过测量触摸点间的电阻变化来识别触摸点。

电阻触摸屏的原理是，每个触摸点周围的电阻会发生变化，从而影响整个触摸面板的电阻值，从而判断出触摸位置及按压强度。

在复杂的多点触控情况下，要想准确识别出各触点，就需要研制一种多点触控算法，又称为电阻触摸屏多点触控控制算法。

电阻触摸屏多点触控算法的研究主要包括两方面内容：算法模型研究和算法实现。

首先，算法模型研究。

算法模型研究主要是指要设计一种合理的数学模型，用来描述和分析触摸点间的电阻变化，从而判断出触摸点位置及按压强度，从而正确进行多点触控控制。

常用的数学模型有有限元分析、神经网络仿真、因子分解法等。

其次，算法实现。

算法的实现是指将所设计的数学模型应用到电阻触摸屏上，从而实现多点触控，这需要用到具体的编程技术。

一般用到的编程技术有C语言、C++、Java等语言编程技术，以及Windows 系统的MFC框架等技术。

综上所述，电阻触摸屏多点触控算法的研究与实现是一个比较复杂的问题，需要进行算法模型的研究以及算法实现的技术编程。

合理的算法模型及具体的实现方法，将有利于提高电阻触摸屏的多点触控的精确性、准确性及可靠性，从而满足用户的需求。

单片机中的触摸屏技术与应用实例触摸屏技术是现代电子设备中一个常见且重要的交互方式。

在单片机（Microcontroller Unit，MCU）中，触摸屏技术的应用越来越普遍，为用户提供了更加直观、便捷的操作体验。

本文将介绍单片机中的触摸屏技术及其应用实例。

一、触摸屏技术的原理与分类触摸屏技术基于电容或压力传感器原理，通过人体的触摸操作来实现与设备的交互。

根据实现原理，触摸屏技术可分为电阻式、电容式、表面声波式和投射式等几种类型。

1. 电阻式触摸屏电阻式触摸屏是一种常见且成熟的触摸屏技术。

其原理是基于两层透明薄膜之间的电阻变化来检测触摸点位置。

通过测量不同位置处的电阻值变化，可以准确确定触摸点的坐标。

电阻式触摸屏具有价格低廉、灵敏度高等优点，适用于大部分手写和触摸操作。

2. 电容式触摸屏电容式触摸屏是目前最为常见和广泛应用的触摸屏技术。

其基本原理是利用电容变化来检测触摸位置。

电容式触摸屏又可分为静电式和互电感应式两种类型。

静电式电容触摸屏通过感应人体电荷来确定触摸位置，而互电感应式则是通过感应人体和电容屏之间的电场变化来判断触摸点位置。

电容式触摸屏具有较高的灵敏度、透光性好的优点，常用于手机、平板电脑等便携设备。

3. 表面声波式触摸屏表面声波式触摸屏通过传输声波来检测触摸位置。

触摸屏表面覆盖着一层传感器，当触摸点碰触到屏幕时，声波会发生衍射，通过检测衍射信号的变化来确定触摸位置。

表面声波式触摸屏适用于公共场所及工业控制等环境，因其具备耐用、防污等特点。

4. 投射式触摸屏投射式触摸屏是一种比较新型的触摸屏技术。

其原理是通过投射光线到屏幕上，通过光电传感器获取触摸点位置。

投射式触摸屏具有高精度、适应性强等特点，被广泛应用于大型交互显示设备。

二、单片机中触摸屏技术的应用实例1. 电子签名设备电子签名设备常用于合同、文件签名等场景中。

通过单片机和触摸屏的结合，用户可以直接在屏幕上进行签名操作，并实时显示签名效果。

什么是电阻屏？电阻屏触摸原理与优缺点随着触摸手机与触摸平板电脑以及笔记本电脑的流行，关于触摸屏我们经常会看到或听到有关显示器为电容触摸或电脑触摸屏，但很多新手朋友并不了解什么是电容触摸屏与电阻触摸屏？那么这两者有什么区别？电容屏好还是电阻屏幕好呢？围绕这些大家比较疑惑的问题，电脑百事网今天就来与大家详细的讲解下。

接下来本文为大家先介绍下，什么是电阻屏？，上文中我们也为大家介绍了什么是电容屏？电容触摸屏特性与优缺点大家也可以阅读下。

什么是电阻触摸屏电阻式触摸屏是一种传感器，它将矩形区域中触摸点(X,Y)的物理位置转换为代表X坐标和Y坐标的电压。

很多LCD模块都采用了电阻式触摸屏，这种屏幕可以用四线、五线、七线或八线来产生屏幕偏置电压，同时读回触摸点的电压。

电阻式触摸屏基本上是薄膜加上玻璃的结构，薄膜和玻璃相邻的一面上均涂有ITO(纳米铟锡金属氧化物)涂层，ITO具有很好的导电性和透明性。

当触摸操作时，薄膜下层的ITO 会接触到玻璃上层的ITO，经由感应器传出相应的电信号，经过转换电路送到处理器，通过运算转化为屏幕上的X、Y值，而完成点选的动作，并呈现在屏幕上。

电阻屏工作原理触摸屏包含上下叠合的两个透明层，四线和八线触摸屏由两层具有相同表面电阻的透明阻性材料组成，五线和七线触摸屏由一个阻性层和一个导电层组成，通常还要用一种弹性材料来将两层隔开。

当触摸屏表面受到的压力(如通过笔尖或手指进行按压)足够大时，顶层与底层之间会产生接触。

所有的电阻式触摸屏都采用分压器原理来产生代表X坐标和Y坐标的电压。

如图1，分压器是通过将两个电阻进行串联来实现的。

上面的电阻(R1)连接正参考电压(VREF)，下面的电阻(R2)接地。

两个电阻连接点处的电压测量值与下面那个电阻的阻值成正比。

电阻屏原理图1为了在电阻式触摸屏上的特定方向测量一个坐标，需要对一个阻性层进行偏置：将它的一边接VREF，另一边接地。

同时，将未偏置的那一层连接到一个ADC的高阻抗输入端。

大屏电阻式触摸屏大面积电阻式触摸屏电路设计1. 系统设计目的系统的设计方案是通过测量四线式电阻屏的触点电路参数，把该参数经过A/D 转换，送给单片机，在单片机上实现从数字参数到坐标转换，然后把坐标通过蓝牙送到上位机，上位机接到坐标信息后在上位机界面通过坐标信息作图。

系统的数据流程图如图1.1所示。

图1.1 系统数据流程图由上述流程可以看出：四线式电阻屏输出为电压值，通过控制电阻屏控制芯片来进行电压采集，然后转换为数字量，本方案用到的芯片为四线式电阻屏专用芯片ADS7846；数模转换的数据通过单片机MSP430通过主控方式传送给单片机；单片机将采集到的数字信息做处理后转换成坐标值，然后把坐标通过蓝牙上传；上位机主要完成显示功能，利用Matlab GUI 从串口接收坐标信息，然后绘图。

2.系统硬件设计系统需要用到的硬件部分有：四线式电阻屏，ADS7846芯片，MSP430单片机和蓝牙模块。

通过有机的连接各个模块，组成系统的硬件部分。

系统总体框图如图2.1所示。

电阻屏模数转换单片机上位机蓝牙模块四线式大面积电阻屏 X-上位机蓝牙 ADS7846MSP430Y- X Y 蓝牙图2.1系统总体框图大面积电阻式触摸屏用于系统的输入。

由于是电阻屏，可笔触、手写等多种输入法。

触摸屏控制器为ADS7846芯片，一旦笔或手指触摸在屏上，芯片采集触摸屏上的坐标。

核心控制器MSP430实现对数据的处理，并结合上位机软件一起实现定位。

3. 数据处理电阻式触摸屏的电阻分布是近线性的，但不是理想的线性关系，经过A/D 转换后的坐标值不能直接用于显示坐标，那样就会出现转换后的坐标值与实际坐标值差别很大的情况，这时需要用算法处理接收到的数据，就是电阻屏的线性化处理。

ADS7846芯片A/D 转换时是逐次比较进行的，对电源、接地处的干扰是比较明显的，首先在硬件上尽量减少干扰。

比如在ADS7846的电源脚放置一个0.1uF 的旁路电容，电阻屏与ADS7846之间的连接尽可能粗且短等。

电阻式触摸屏的设计与实现内容摘要：对电阻式触摸屏的工作原理与驱动电路作了简单的介绍，给出了利用ADS7846实现触摸屏接口的电路。

在实际应用中许多单片机都具有A／D功能，为此提出了一种利用单片机的A／D功能模块代替专用驱动电路实现电阻式触摸屏接口的方法。

实践证明该方法完全能够满足实际应用的需要。

触摸屏和单片机接口,可以使一些小系统的操作更加方便、快捷。

使用触摸屏时最重要的问题是确定触摸点的坐标位置,本文以四线电阻式触摸屏为例,通过单片机控制准确地采样到被触摸点的坐标位置,至于该点响应何种按键只是交给相应的处理软件进行处理即可。

它与迅猛发展的计算机网络和多媒体技术相结合,使用者仅仅用手指触摸屏幕,就能进行信息检索、数据分析,甚至可以做出身临其境、栩栩如生的效果;较键盘输入简单、直观、快捷,具有丰富多采的表现能力,比以往任何传媒更具亲合力。

关键词：单片机应用电阻式触摸屏触摸屏驱动电路Resistive Touch Screen Design and ImplementationAbstract:On the resistive touch screen works with the drive circuit was a brief introduction is given to use touch-screen interface to achieve ADS7846 circuit. In practice, many microcontrollers have A / D functionality, this presents a microcontroller's A / D function module instead of dedicated driver circuit resistive touch screen interface. Practice has proved that this method can completely meet the needs of practical applications. Touch screen and microprocessor interface, you can make some small operation of the system more convenient and faster. When using the touch screen the most important issue is to determine the coordinates of location of touch points, this paper, four-wire resistive touch screen, for example, through the SCM control and accurate sampling to be touch-point coordinates, as to what buttons to respond to that point only to the corresponding The processing software can be processed. It is with the rapid development of computer networks and multimedia technology, combined, users simply touch the screen with a finger, we can carry out information retrieval, data analysis, and even can be made on the ground, life-like effect; than keyboard input simple, intuitive, fast with a rich and varied performance capabilities, the media is more than in any previous affinity.Keywords:Microcomputer applications resistive touch screen touch screen driver circuit目录前言 (1)一、总体设计方案 (1)（一）触摸屏硬件电路结构 (1)（二）触摸屏初始化配置流程图 (1)二、电阻式触摸屏介绍 (2)（一）电阻式触摸屏的种类 (4)1.四线触摸屏 (4)2.五线触摸屏 (5)3.七线触摸屏 (5)4.八线触摸屏 (5)（二）电阻式触摸屏的结构 (6)（三）电阻式触摸屏的工作原理 (6)（四）检测有无接触 (7)三、硬件电路设计......................................................................... 错误！未定义书签。
